Modula M2 - Kuchenka FALMEC - Bezpłatna instrukcja obsługi

Rodzaj produktu	Kuchenka (płyta indukcyjna + Teppan Yaki + okap zintegrowany)
Marka	Falmec
Model	Modula M2
Materiał	Stal nierdzewna, szkło ceramiczne
Wymiary (S x G x W)	90 x 60 x 90 cm (szacowane)
Waga netto	65 kg (szacowane)
Zasilanie	230 V ~ 50/60 Hz, 25 A
Płyta indukcyjna – moc całkowita	3500 W
Płyta indukcyjna – strefy	2 strefy: przednia 1600 W (booster 1850 W), tylna 2100 W (booster 2100/3000 W)
Funkcje indukcyjne	Bridge, Booster, Podgrzewanie (42°C), minutnik (1-99 min)
Płyta Teppan Yaki	1 strefa, regulacja mocy 1-9, temperatura max 250°C
Okap – tryb	Wyciąg zewnętrzny lub recyrkulacja (filtr węglowy opcjonalny)
Okap – prędkości	8 prędkości (1-8, boost P)
Okap – filtry	Metalowe przeciwtłuszczowe (zmywalne), węgiel aktywny (wymiana co 3-4 miesiące)
Oświetlenie	Wbudowane LED
Bezpieczeństwo	Automatyczne wyłączanie, ochrona przed przegrzaniem, blokada panelu, wskaźnik ciepła resztkowego
Czyszczenie	Powierzchnie: wilgotna ściereczka i neutralny detergent; płyta ceramiczna: skrobak i specjalny środek; filtry metalowe: zmywarka
Dołączone akcesoria	Zestaw montażowy, ściereczki Magic Steel
Instalacja	Przez wykwalifikowany personel, przestrzegać norm elektrycznych i odległości bezpieczeństwa
Wskaźnik naprawialności	Nie podano

Często zadawane pytania - Modula M2 FALMEC

Jak zainstalować okap kuchenki Modula M2?

Instalacja musi być wykonana przez wykwalifikowanego instalatora. Przestrzegaj minimalnych odległości od płyt grzewczych. Podłącz okap do uziemionego gniazdka. W wersji wyciągowej podłącz go do przewodu odprowadzającego na zewnątrz. Zapoznaj się z instrukcją dotyczącą dokładnych wymiarów.

Jak czyścić metalowe filtry przeciwtłuszczowe?

Filtry metalowe należy myć po 30 godzinach użytkowania. Można je myć w zmywarce w temperaturze max 55°C lub moczyć we wrzącej wodzie z płynem do naczyń. Dokładnie wypłucz i wysusz przed ponownym założeniem. Nie używaj agresywnych detergentów.

Co zrobić, jeśli płyta indukcyjna nie wykrywa garnka?

Sprawdź, czy dno garnka jest przystosowane do indukcji (ferromagnetyczne) i ma średnicę co najmniej 120 mm. Jeśli garnek jest za mały lub z niekompatybilnego materiału, strefa się nie włączy. Używaj garnków z płaskim i magnetycznym dnem.

Jak aktywować blokadę panelu sterowania?

Naciśnij jednocześnie przyciski + i - przez 2 sekundy. Pojawi się symbol blokady. Aby odblokować, powtórz tę samą czynność.

Dlaczego okap wyłącza się automatycznie po kilku minutach?

Okap posiada funkcję timera, którą można zaprogramować na automatyczne wyłączenie po 15 minutach. Sprawdź, czy ta funkcja jest włączona. Jeśli okap wyłącza się bez powodu, filtry mogą być zatkane lub uruchomił się system zabezpieczenia przed przegrzaniem.

Jak korzystać z funkcji Bridge na płycie indukcyjnej?

Włącz płytę i wybierz obie strefy gotowania. Naciśnij jednocześnie dwa selektory stref. Pojawi się symbol Bridge. Następnie możesz ustawić moc dla obu stref połączonych.

Co oznacza wyświetlacz H na płycie indukcyjnej?

Symbol H oznacza ciepło resztkowe. Strefa grzewcza jest jeszcze bardzo gorąca. Nie dotykaj jej, dopóki wyświetlane jest H, aby uniknąć poparzeń.

Jak wymienić filtry węglowe okapu?

Filtry węglowe są opcjonalne. Aby je wymienić, otwórz komorę filtrów (pod okapem), wyjmij zużyte filtry i włóż nowe. Należy je wymieniać co 3-4 miesiące w zależności od użytkowania. Sprawdź schemat montażu w instrukcji.

Okap nie włącza się, co sprawdzić?

Upewnij się, że okap jest podłączony i że bezpiecznik lub wyłącznik nie zadziałał. Sprawdź, czy blokada panelu nie jest włączona. Jeśli przyciski są mokre lub zabrudzone, wyczyść je. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak czyścić płytę Teppan Yaki?

Pozostaw płytę do ostygnięcia. Usuń resztki za pomocą zaokrąglonego narzędzia (bez ostrych metalowych). Zwilż wodą z płynem do naczyń, pozostaw na chwilę, a następnie wytrzyj miękką ściereczką. Spłucz i osusz. Nie używaj ściernych ani żrących środków.

INSTRUKCJA OBSŁUGI Modula M2 FALMEC

PL - Wymiary otworu do zabudowy.

DK - Mål til åbning for indbygning.

PL - Środki montażowe.

Prace instalacyjne powinny być wykonywane przez kompetentnych i wykwalifikowanych instalatorów, jak wskazano w niniejszej instrukcji i zgodnie z obowiązującymi przepisami.

Jeśli przewód zasilający lub inne części są uszkodzone, NIE należy używać okapu: odłączyć okap od zasilania i skontaktować się ze sprzedawcą lub autoryzowanym centrum obsługi technicznej w celu naprawy.

Nie należy zmieniać struktury elektrycznej, mechanicznej i funkcjonalnej urządzenia.

Nie wolno podejmować samodzielnych prób naprawy lub wymiany; wszystkie operacje wykonywane przez osoby niekompetentne i niewykwalifikowane mogą spowodować szkody, nawet bardzo poważne, dla mienia i/lub osób, które nie są objęte gwarancją producenta.

OSTRZEŻENIA DLA INSTALATORA

Przed zainstalowaniem okapu należy sprawdzić integralność i funkcjonalność wszystkich części; w przypadku zauważenia jakichkolwiek nieprawidłowości nie kontynuować instalacji i skontaktować się ze sprzedawcą.

Jeśli znaleziono wadę estetyczną, okapu NIE należy instalować; należy go z powrotem umieścić w oryginalnym opakowaniu i skontaktować się ze sprzedawcą.

Po zinstalowaniu nie uwzględnia się żadnych reklamacji dotyczących wad estetycznych.

Podczas instalacji należy zawsze używać środków ochrony indywidualnej (np. butów ochronnych) i postępować w sposób ostrożny, z zachowaniem prawidłowych procedur.

Zestaw do zamocowania (śruby i kołki) dostarczony z okapem powinno się wykorzystać wyłącznie do montażu na ścianach murowanych; jeśli okap ma być zamontowany na innego rodzaju ścianach, należy rozważyć inne sposoby montażu, uwzględniając wytrzymałość ściany oraz masę okapu (podane na str. 2).

Należy pamiętać, że instalacja z systemami montażowymi innymi niż dostarczone lub niezgodnymi może spowodować uszkodzenia natury elektrycznej i mechanicznej.

Nie instalować okapu na zewnątrz i nie wystawiać go na działanie czynników atmosferycznych (deszcz, wiatr itd.)

BEZPIECZEŃSTWO ELEKTRYCZNE

Instalacja elektryczna, do której podłączony jest okap, powinna być zgodna z przepisami oraz posiadać uziemienie, zgodnie z przepisami dotyczącymi bezpieczeństwa w kraju użytkowania; powinna być również zgodna z europejskimi przepisami w zakresie zakłóceń radiowych.

Przed zainstalowaniem okapu należy sprawdzić, czy napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu.

Po zainstalowaniu urządzenia, gniazdko wykorzystywane do podłączenia elektrycznego powinno być łatwo dostępne; jeśli nie jest to możliwe, należy przewidzieć wyłącznik główny, aby w razie konieczności móc odłączyć okap.

Wszelkie modyfikacje w instalacji elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka.

Maksymalna długość śruby mocującej komin (dostarczonej przez producenta) wynosi 13 mm. Użycie śrub niezgodnych z instrukcją może powodować zagrożenia elektryczne.

W przypadku awarii urządzenia, nie należy podejmować samodzielnych prób naprawy, lecz skontaktować się z dostawcą lub autoryzowanym centrum obsługi technicznej.

! Podczas instalowania okapu należy odłączyć urządzenie, wyjmując wtyczkę lub za pomocą wyłącznika głównego.

BEZPIECZEŃSTWO ODPROWADZANIA DYMU

! Nie przyłączać urządzenia do kanałów dymowych/spalinowych (kotły, kominki itp.).

Przed instalacją okapu należy się upewnić, że przestrzegane są wszystkie przepisy dotyczące odprowadzania zużytego powietrza poza pomieszczenie.

Odchylenie dla Australii i Nowej Zelandii: Okapy kuchenne i inne wyciągi oparów kuchennych mogą negatywnie wpływać na bezpieczne działanie urządzeń spalających gaz lub inne paliwa (również tych znajdujących się w innych pomieszczeniach) z powodu ciągu wstecznego gazów spalinowych. Te gazy mogą potencjalnie spowodować zatrucie tlenkiem węgla. Po zainstalowaniu okapu kuchennego lub innego wyciągu oparów kuchennych, kompetentna osoba powinna przetestować działanie urządzeń na gaz płynny w celu upewnienia się, że nie występuje ciąg wsteczny spalin.

(AS/NZS 60335.2.31:2013/A4:2020)

OSTRZEŻENIA DLA UŻYTKOWNIKA

Niniejsze ostrzeżenia zostały podane w celu zapewnienia bezpieczeństwa zarówno Państwa, jak i innych osób. Przed użytkowaniem urządzenia oraz przed jego czyszczeniem należy zatem przeczytać tę instrukcję w całości.

Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody/obrażenia, które mogą zostać spowodowane u ludzi, zwierząt domowych lub w mieniu, w sposób bezpośredni lub pośredni, w wyniku nieprzestrzegania instrukcji bezpieczeństwa wskazanych w tej broszurze.

Zachowanie niniejszej instrukcji obsługi razem z urządzeniem jest bardzo ważne w celach wszelkiej przyszłej lektury.

Gdyby urządzenie zostało sprzedane lub przeniesiona została jego własność na strony trzecie, należy upewnić się, że instrukcja została przekazana razem z nim, aby nowy użytkownik mógł zapoznać się z funkcjonowaniem okapu i danymi ostrzeżeniami.

Po zainstalowaniu okapu ze stali nierdzewnej należy go wyczyścić, aby usunąć pozostałości kleju po folii ochronnej oraz ewentualne tłuste plamy; zanieczyszczenia te, jeśli nie zostaną usunięte, mogą doprowadzić do nieodwracalnego uszkodzenia powierzchni okapu. W celu wykonania tej czynności, producent zaleca, aby użyć chusteczek znajdujących się w wyposażeniu, dostępnymi również w ofercie handlowej.

Stosować wyłącznie oryginalne części zamienne.

PRZEZNACZENIE

Urządzenie jest przeznaczone wyłącznie do zasysania oparów powstających podczas gotowania żywności w gospodarstwie domowym, z wyłączeniem przypadków użytkowania do celów profesjonalnych. Każde inne użycie jest niewłaściwe, może spowodować szkody/obrażenia u ludzi, zwierząt lub w mieniu, i zwalnia Producenta z jakiejkolwiek odpowiedzialności.

Urządzenie nie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej lub niemających doświadczenia lub wymaganej wiedzy, chyba że odbywa się to pod nadzorem lub gdy otrzymały instrukcje odnoszące się do zapewnienia bezpiecznej pracy i zrozumienia związanego z nim niebezpieczeństwa.

Dzieci nie powinny bawić się urządzeniem. Czynności czyszczenia i konserwacji, będące obowiązkiem użytkownika, nie powinny być wykonywane przez dzieci bez zapewnienia odpowiedniego nadzoru.

INSTRUKCJA UŻYTKOWANIA I CZYSZCZENIA

Przed przystąpieniem do czyszczenia lub konserwacji, odłączyć urządzenie wyjmując wtyczkę lub głównym wyłącznikiem.

Nie należy używać okapu z mokrymi rękami lub boso. Gdy nie korzysta się z urządzenia, należy zawsze sprawdzić, czy wszystkie części elektryczne (światła, wentylator) są wyłączone.

Nie kłaść żadnych obiektów na ruchomych klapkach.

Maksymalna całkowita masa ewentualnych przedmiotów postawionych lub zawieszonych (gdzie przewidziano) na okapie nie może przekroczyć 1,5 kg.

Podczas zastosowania frytkownic sprawdzać: przegrzany olej może się zapalić.

Nie zapalać swobodnych płomieni pod okapem.

Nie przygotowywać żywności z wykorzystaniem płomieni pod okapem.

Nigdy nie należy używać okapu bez metalowych filtrów przeciwtłuszczowych; tłuszcz i brud w tym przypadku osadziłby się na urządzeniu, pogarszając stan jego działania.

Dostępne części okapu mogą być nagrzane, gdy są stosowane w połączeniu z urządzeniami do gotowania.

Nie czyścić okapu, gdy są jeszcze gorące.

Jeśli czyszczenie nie jest przeprowadzone zgodnie z procedurami i z produktami wymienionymi w niniejszej instrukcji, może wystąpić zagrożenie pożarowe.

Gdy urządzenie nie jest używane przez dłuższy czas, wyłączyć główny wyłącznik.

W przypadku jednoczesnego korzystania z innych urządzeń (kotły, piece, kominki itd.) zasilanych gazem lub innymi paliwami, należy zapewnić odpowiednią wentylację w pomieszczeniu, w którym następuje zasysanie dymu, zgodnie z obowiązującymi normami.

MONTAŻ

Część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Przed zainstalowaniem okapu należy uważnie przeczytać Rozd. "WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ORAZ OSTRZEŻENIA".

CECHY TECHNICZNE

Dane techniczne urządzenia znajdują się na etykietach umieszczonych wewnątrz okapu.

UMIESZCZANIE W POZYCJI

Nie instalować okapu na zewnątrz i nie wystawiać go na działanie czynników atmosferycznych (deszcz, wiatr itd.)

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwalifikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządzenie od sieci elektrycznej.

Upewnić się, że nie istnieje ryzyko odłączenia lub przycięcia przewodów elektrycznych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.

Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne. Podłączenia należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

• napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;
• instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenia (patrz dane techniczne wewnątrz okapu);
• wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczającymi 70°C ;
• instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi przepisami;
• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu okapu.

W przypadku:

• urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znormalizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda bezpieczeństwa.
• urządzenia stałego nieposiadającego przyłączanego odłączenia od sieci, posiadającego odległość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przydzielony wyłącznikiem. Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spustową.

W tym celu złącze wylotowe okapu powinno być podłączone za pomocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

średnicę nie mniejszą od złącza okapu. - lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia cofania skroplin do silnika. - ograniczoną do minimum liczbę zagięć. - minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wydajności zasysania okapu.

Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować. W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności 800m²/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec

gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przepływa przez węgiel aktywny (fakultatywny) w celu oczyszczenia i ponownego wprowadzenia do środowiska. W celu montażu zapoznaj się z instrukcjami.

INSTRUKCJA MONTAŻU

Część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach. Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby przetransportować dym i opary w kierunku powierzchni zasysania. Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłączenie okapu po 15 minutach.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

Prędkość (1-3): zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

Prędkość (4-5): normalne warunki użytkowania.

Prędkość (6-7): w przypadku obecności silnych zapachów i oparów.

Prędkość (8-P): szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.

Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, w zależności od częstotliwości użytkowania okapu.

W celu zapoznania się z innymi szczegółami patrz Rozdział "KONSERWACJA".

ZESTAW PRZYCISKÓW TOUCH

①	WŁ./WYL. Włęczenia/wyȩczenie okapu.
+	Zwiększenie prędkosci od 1 do 9 (aź do „P“). Prȩdkość „P“: aktywna tycho przytzyczne są zastepnie wȩczna są prȩdkości 9.
-	Zmniejszenia prȩdkości od P do 1.
⓶	Przy okapia wȩczonym (Krótkie naciśćcie): TIMER (czerwona dioda miga) Automatyczne wȩczzenia po upływie 15 minut. Funkacja wȩczna są (czerwona dioda wȩczona) w przyypadku: - wȩczenia silnika (klawisz) - Naciśnij ponownie przycisk TIMER. Przy okapia wȩczonym (Dłuszne przytrzymanie 4s): otwarcie klapek w celu konserwacje okapu i filtrów metalowych Aby wyjsć z trybu konserwacje, nagisceń przyczysk przytez 4 sekundy.
⓺	ALARM METALOWEGO FILTRA PRZEÇIWTEUSZCZOWEGO Konserwacja po upływie okło 30 godzin uzytkowania. Nacisné i przytrzymaNczyze 5 sekund klawisz wyrzerowania licznika.
⓻	ALARM FILTRA CARBON.ZEO Konserwacja po upływie okło 2000 godzin uzytkowania. Nacisné i przytrzymaNczyze 5 sekund klawisz wyrzerowania licznika. Aby aktywowaNczy alarm: Przy okapia wȩczonym nacisné i przytrzymaNczyklawisz + przechy 3 sekundy Zapala są dioda Potwierdzić klawiszem +

! Jeśli panel przyciskowy jest całkowicie nieaktywny, należy tymczasowo odłączyć zasilanie elektryczne (na ok. 5 sekund) od sprzętu gospodarstwa domowego przed skontaktowaniem się z pomocą techniczną, ewentualnie użyć wyłącznika głównego, aby wznowić normalne działanie. Jeśli dana procedura nie jest skuteczna, skontaktować się z pomocą techniczną.

KONSERWACJA

Przed przystąpieniem do czyszczenia lub konserwacji, odłączyć urządzenie wyjmując wtyczkę lub głównym wyłącznikiem. Nie należy używać detergentów zawierających substancje ścierne, kwasne lub o działaniu korozyjnym, a także ścierek o szorstkiej powierzchni.

Stałe wykonywanie czynności konserwacyjnych gwarantuje prawidłowe działanie urządzenia i wysoką wydajność na przestrzeni czasu.

Szczególną uwagę należy poświęcić metalowym filtrom przeciwtłuszczowym. Czyste czyszczenie filtrów oraz ich uchwytów gwarantuje, że nie będą gromadzić się łatwopalne cząstki tłuszczu.

CZYSZCZENIE POWIERZCHNI ZEWNĘTRZNYCH

Zaleca się, aby zewnętrzne powierzchnie okapu czyścić co najmniej raz na 15 dni, aby uniknąć osadzania się substancji oleistych i cząstek tłuszczu. Producent do czyszczenia okapu wykonanego ze szczotkowanej stali nierdzewnej zaleca chusteczki "Magic Steel".

Zamiennie wszystkie inne powierzchnie należy czyścić przy pomocy wilgotnej szmatki nasączonej w łagodnym płynnym detergencie lub denaturacie. Czyszczenie zakończyć dokładnym wypłukaniem i wysuszeniem za pomocą miękkiej ściereczki.

Aby wilgoć nie dostała się do części elektronicznych, nie należy używać zbyt dużej ilości wody w pobliżu paneli przyciskowych i urządzeń oświetleniowych.

Szklane panele należy czyścić wyłącznie przy użyciu miękkiej ściereczki, specjalnymi środkami myjącymi, nietrącymi i niepowodującymi korozji.

Nie myć klapek w zmywarce.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do takich zaleceń.

CZYSZCZENIE POWIERZCHNI WEWNĘTRZNYCH

Zabrania się czyszczenia płynami lub rozpuszczalnikami elementów elektrycznych lub części związanych z silnikiem, które znajdują się wewnątrz okapu.

W celu uzyskania informacji o wewnętrznych częściach metalowych patrz poprzedni paragraf.

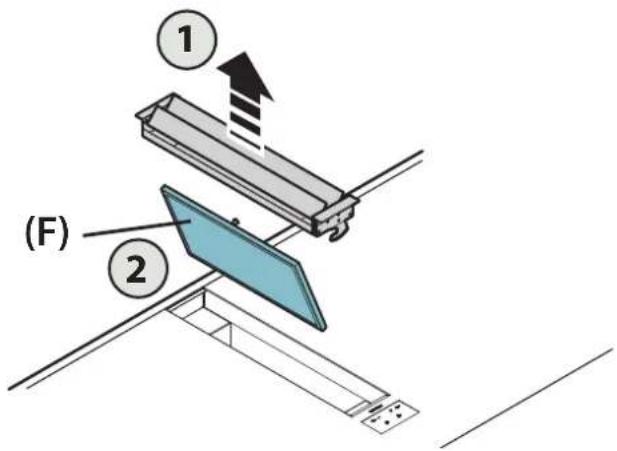

METALOWE FILTRY PRZECIWTLUSZCZOWE

Zaleca się, aby często myć metalowe filtry (F) (co najmniej raz w miesiącu), mocząc je przez około 1 godzinę w wodzie z gorącym płynem do mycia naczyń i pamiętając, aby ich nie zginać. Nie należy używać korodujących środków czyszczących, kwasowych ani zasadowych. Dokładnie je opłukać i przed ponownym zamontowaniem odczekać, aż całkowicie wyschną. Mycie w zmywarce do naczyń jest dozwolone, lecz może doprowadzić do powstania zaczernień na materiale, z którego wykonane są filtry. Aby ograniczyć występowanie tego zjawiska, korzystać z programów o niskich temperaturach (maks. 55°C). W celu uzyskania informacji o wyjęciu i włożeniu metalowych filtrów przeciwtłuszczowych patrz instrukcja montażu.

W normalnych warunkach użytkowania zaleca się regenerację filtra węglowo-zeolitowego

co 18 miesięcy oraz jego wymianę co 3 lata. W celu regeneracji filtra należy przeprowadzić następującą procedurę:

- Wymontować filtr, postępując zgodnie z instrukcjami (Fig.12). Wstawić filtry A, B i C (jeśli są obecne) do piekarnika domowego i pozostawić w temperaturze 200°C na około dwie godziny. - Po ostygnięciu wszystkich czterech filtrów zainstalować je w konstrukcji metalowej filtra.

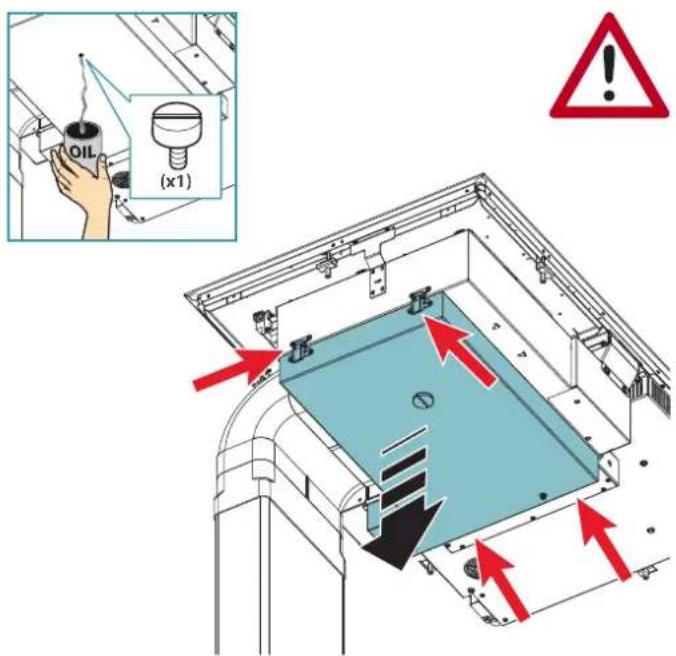

ZBIORNICZEK NA OLEJ

Wskazane jest, aby zbiorniczek myć raz w miesiącu.

Nie należy używać korodujących środków czyszczących, kwasowych ani zasadowych.

Aby czyszczenie było dokładniejsze, wyjąć zbiorniczek na olej (patrz rysunek) i umyć go w gorącej wodzie z płynem do mycia naczyń. Dokładnie go wypłukać i przed ponownym montażem poczekać, aż wyschnie. Zabrania się mycia w zmywarce.

UTYLIZACJA PO ZAKOŃCZENIU OKRESU EKSPLOATACJI

Symbol przekreślonego kosza pokazany na posiadanym urządzeniu oznacza, że produkt stanowi ZSEE, to znaczy zużyty sprzęt elektryczny i elektroniczny, dlatego nie należy go wyrzucać do śmieci

segregowanych (to znaczy razem z miejskimi odpadami zmieszanymi), lecz należy go zutylizować oddzielnie, umożliwiając poddanie go odpowiednim operacjom w celu ponownego użycia lub specjalnej obróbce w celu bezpiecznego usunięcia i unieszkodliwienia ewentualnych substancji szkodliwych dla otoczenia oraz pozyskania surowców, które mogą zostać poddane recyklingowi. Prawidłowa utylizacja niniejszego produktu pomoże zachować cenne zasoby i uniknąć negatywnego wpływu na zdrowie ludzi i środowisko, który może być spowodowany niewłaściwym usuwaniem odpadów.

Prosimy o skontaktowanie się z władzami lokalnymi, aby uzyskać więcej informacji o najbliższym punkcie selektywnej zbiórki. Mogą zostać nałożone kary za niewłaściwe postępowanie z odpadami, zgodnie z ustawodawstwem krajowym.

INFORMACJE O UTYLIZACJI W KRAJACH UNII EUROPEJSKIEJ

Dyrektywa unijna w sprawie urządzeń ZSEE została wdrożona przez każde państwo we własnym zakresie, dlatego chcąc zutylizować to urządzenie, najlepiej skontaktować się z lokalnymi władzami lub ze sprzedawcą w celu uzyskania informacji o prawidłowym sposobie postępowania przy utylizacji.

INFORMACJE O UTYLIZACJI W KRAJACH NIENALEŻĄCYCH DO UNII EUROPEJSKIEJ

Symbol ten oznacza, że produktu nie należy wyrzucać razem z odpadami komunalnymi. Aby uzyskać informacje o prawidłowym sposobie postępowania przy utylizacji, skontaktuj się z lokalnymi władzami lub sprzedawcą.

UWAGA!

Producent zastrzega sobie prawo do wprowadzania zmian w urządzeniu w dowolnym czasie i bez powiadomienia. Drukowanie, tłumaczenie i powielanie, nawet częściowe, niniejszej instrukcji jest uwarunkowane upoważnieniem i zezwoleniem od Producenta.

Informacje techniczne, przystawienie graficzne i wytyczne w tej instrukcji są tylko wskazujące i nie mogą być ujawnione.

Językiem instrukcji jest język polski i Producent nie ponosi odpowiedzialności za jakiekolwiek błędy w transkrypcji lub tłumaczeniu.

Induction 2Z

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ORAZ OSTRZEŻENIA

Niniejsze ostrzeżenia zostały podane w celu zapewnienia bezpieczeństwa zarówno

Państwa, jak i innych osób. Przed użyciem urządzenia oraz przed jego czyszczeniem należy przeczytać tę instrukcję w całości.

Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody/obrażenia, które mogą zostać spowodowane u ludzi, zwierząt domowych lub w mieniu, w sposób bezpośredni lub pośredni, w wyniku nieprzestrzegania instrukcji bezpieczeństwa wskazanych w tej broszurze.

Zachowanie niniejszej instrukcji obsługi razem z urządzeniem jest bardzo ważne w celach wszelkiej przyszłej lektury.

Przeznaczenie

• Ta płyta kuchenna jest przeznaczona do stosowania w gospodarstwie domowym do przygotowywania i utrzymywania gorącej temperatury dań.
• Nie instalować płyty kuchennej na zewnątrz i nie wystawiać jej na działanie czynników atmosferycznych (deszcz, wiatr itd.). Zabrania się stosowania do innych celów.
• Urządzenia nie mogą być używane przez dzieci w wieku poniżej 8 lat ani osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub które nie posiadają doświadczenia lub wymaganej wiedzy, chyba że odbywa się to pod nadzorem lub gdy otrzymały instrukcje dotyczące zapewnienia bezpiecznej obsługi urządzenia i zrozumienia związanego z nim niebezpieczeństwa.

Dzieci nie powinny bawić się urządzeniem. Czynności czyszczenia i konserwacji, będące obowiązkiem użytkownika, nie powinny być wykonywane przez dzieci bez zapewnienia im odpowiedniego nadzoru.

• Nigdy nie pozostawiać włączonej płyty kuchennej bez nadzoru.

Niebezpieczeństwo poparzeń

• Używać blokady elementów sterujących, aby zapobiec samodzielnemu włączeniu urządzenia przez osoby nieupoważnione.
• Ustawiać trzonki i uchwyty patelni oraz garnków w taki sposób, aby były niedostępne dla dzieci.
• Wyłączać strefy grzejne po zakończeniu korzystania z nich.
• Nie stawiać żadnych metalowych przedmiotów na włączonych strefach grzejnych.

Bezpieczeństwo techniczne

• Prace instalacyjne powinny być wykonywane przez kompetentnych i wykwalifikowanych instalatorów, jak wskazano w niniejszej instrukcji i zgodnie z obowiązującymi przepisami.

Jeśli przewód zasilający lub inne podzespoły są uszkodzone, NIE należy używać płyty kuchennej: odłączyć płytę kuchenną od zasilania i skontaktować się ze sprzedawcą lub autoryzowanym centrum obsługi technicznej w celu naprawy.

Nie należy zmieniać struktury elektrycznej, mechanicznej i funkcjonalnej urządzenia.

Nie wolno podejmować prób naprawy lub wymiany; wszystkie operacje wykonywane przez osoby niekompetentne i niewykwalifikowane mogą spowodować szkody, nawet bardzo poważne, dla mienia i/lub osób, które nie są objęte gwarancją producenta.

• Przed zainstalowaniem płyty kuchennej należy sprawdzić, czy wszystkie jej elementy są w odpowiednim stanie i czy prawidłowo działają; w przypadku zauważenia jakichkolwiek nieprawidłowości nie kontynuować instalacji, lecz skontaktować się ze sprzedawcą.

Instalacja elektryczna, do której podłączona jest płyta kuchenna, powinna być zgodna z przepisami oraz posiadać uziemienie, zgodnie z przepisami dotyczącymi bezpiecznego używania urządzenia; powinna być również zgodna z europejskimi przepisami w zakresie zakłóceń radiowych.

• Dane dotyczące podłączenia do zasilania (napięcie i częstotliwość) podane na tabliczce znamionowej płyty kuchennej powinny być zgodne z parametrami sieci elektrycznej.

Przed podłączeniem do zasilania porównać te dane.

W przypadku wątpliwości skontaktować się z elektrykiem.

• Nie używać płyty kuchennej przed zainstalowaniem. Zabrania się używania płyt indukcyjnych na poruszających się urządzeniach.
• Nigdy nie otwierać osłony urządzenia.
• Falmec gwarantuje zachowanie standardów bezpieczeństwa wyłącznie w przypadku używania oryginalnych części zamiennych.
• Urządzenie nie jest przeznaczone do działania z zastosowaniem zewnętrznego czasomierza lub pilota.

OSTRZEŻENIA DOTYCZĄCE KORZYSTANIA Z URZĄDZENIA

• Przed pierwszym włączeniem urządzenia usunąć z niego ewentualne folie ochronne i naklejki.

Garnki i inne naczynia kuchenne w trakcie korzystania z nich na płycie mogą powodować hałas, którego przyczyną mogą być: - wysoki poziom pobieranej mocy, - różne materiały, z których wykonane jest dno garnków. - Nigdy nie używać wody do gaszenia ognia. Wyłączyć strefę grzejną. Stłumić płomienie za pomocą pokrywki, koce gaśniczego lub podobnego przedmiotu. - Nie przechowywać przedmiotów łatwopalnych w szufladach umieszczonych pod płytą kuchenną. Pojemnik z przegródkami na sztućce powinien być wykonany z materiału odpornego na wysoką temperaturę. - Nie podgrzewać pustych garnków ani patelni oraz zawsze sprawdzać, czy w naczyniach kuchennych znajduje się minimalna ilość płynu. - Zawsze wyłączać płytę kuchenną po zakończeniu korzystania z niej. - W przypadku używania tłuszczów i olejów nieustannie kontrolować proces gotowania, gdyż wymienione substancje mogą szybko ulec zapaleniu. - Podgrzewać tłuszcze i oleje przy maksymalnej mocy, ale nigdy nie używać funkcji Booster. - W trakcie i po zakończeniu korzystania z urządzenia uważać, by się nie oparzyć. - Upewnić się, że żaden zamocowany na stałe ani ruchomy przewód elektryczny urządzenia nie styka się z szybą lub z gorącym naczyniem kuchennym. - Nie używać płyty kuchenki do podgrzewania słoików. - Nie używać żadnego rodzaju pokryw na płycie indukcyjnej. - Przewody elektryczne nie powinny stykać się z płytą kuchenną. Zaleca się, aby chronić ręce przed wysoką temperaturą, używając odpowiednich łapek do chwytania gorących naczyń. Używać wyłącznie suchych rękawic lub łapek. Używać wyłącznie garnków i patelni mających gładkie dno o właściwościach magnetycznych.

• Pamiętać, aby cukier, materiały syntetyczne oraz folie aluminiowe nie miały styczności z gorącymi strefami. Podczas schładzania wymienione substancje mogą spowodować pęknięcia lub inne uszkodzenia powierzchni witroceramicznej: wyłączyć urządzenie i natychmiast usunąć z jego gorącej strefy grzejnej. W celu przemieszczenia naczyń kuchennych należy je podnosić, dzięki czemu uniknie się ocierania powierzchni płyty kuchennej.
• Przed każdym użyciem garnki i płyta kuchenna powinny być idealnie wyczyszczone.
• Nie upuszczać ani nie stawiać żadnych przedmiotów! Używać wyłącznie garnków z dnem o właściwościach magnetycznych.

Niedozwolone są materiały wewnętrzne.

Używać garnków o wymiarach dostosowanych do odpowiedniej strefy grzejnej.

Naczynia kuchenne mają różne dna.

Dna mogą być wykonane całkowicie z metali żelaznych, ze zmieszanki metali żelaznych i nieżelaznych, z metali nieżelaznych.

Dna wykonane z metali nieżelaznych (aluminium, miedź itd.) nie mogą być używane z płytami indukcyjnymi. Dna wykonane z metali mieszanych mogą się nagrzewać w sposób nierównomierny i nie osiągać wysokich temperatur. W przypadku gdy dno składa się głównie z metali nieżelaznych, płyta może nie rozpoznać garnka i strefa grzejna nie zostanie aktywowana. Ponadto niektóre z tych materiałów mają skłonność do uwalniania substancji, które wiążą się z nadrukiem na szkle, uszkadzając je w sposób nieodwracalny. - Najbardziej odpowiednie są płaskie dna wykonane w całości z metali żelaznych, które nagrzewają się w sposób równomierny.

• Zawsze używać jednego garnka lub patelni w każdej strefie grzejnej, również podczas korzystania z funkcji BRIDGE.
• Nigdy nie stawiać niczego na przyciskach sensorycznych ani na kontrolkach. Gorące naczynia kuchenne umieszczone na przyciskach sensorycznych i na kontrolkach mogą uszkodzić znajdujące się pod spodem układy elektroniczne. Dbać, aby elementy sterujące i kontrolki były zawsze czyste. Ostrzeżenie dotyczące rozrusznika serca: W przypadku użytkowników posiadających kardiostymulator należy pamiętać, że pole magnetyczne może mieć wpływ na działanie tego urządzenia. Należy skontaktować się ze sprzedawcą urządzenia lub z lekarzem.
• Bezpośrednio w pobliżu kuchenki nie należy trzymać kart kredytowych, kalkulatorów kieszonkowych itp.
• Nie przechowywać metalowych przedmiotów bezpośrednio pod płytą kuchenną. W miarę możliwości zawsze używać pokrywek, aby unikać rozpraszania ciepła. Gotować w małej ilości wody.
• Po rozpoczęciu smażenia lub gotowania potraw ustawić moc na niższym poziomie.

ZABEZPIECZENIA PŁYTY KUCHENNEJ

Wyłączenie bezpieczeństwa

Jeśli w przypadku jakiejś strefy grzejnej zostanie przekroczony maksymalny czas włączenia z tym samym, niezmiennym poziomem mocy, wówczas strefa ta dostaje automatycznie wyłączenia i pojawia się wskaźnik ciepła resztkowego.

Aby ponownie włączyć strefę grzejną, dotknąć odpowiednich przycisków.

Poziommocy	1	ow	2	3	4	5	6	7	8	9	P
Maksymalnyczas działania w godzi-nach	8,7	2,0	8,7	6,7	5,3	4,3	4,3	3,5	2,8	2,3	1,9	1,5

Płyta kuchenna wyłącza się automatycznie, jeśli jeden lub więcej elementów sterujących zostanie przykrytych przez ponad 10 sekund.

W celu przywrócenia prawidłowego działania: - zdjąć przedmioty z panelu sterowania. - oczyścić panel sterowania. - ponownie włączyć płytę kuchenną i odpowiednią strefę grzejną.

Mechanizm zapobiegający nadmiernemu nagrzaniu

Zanim elementy płyty kuchennej nadmiernie się nagrzeją, mechanizm sterujący zmniejsza poziom mocy, zgodnie z poniższą procedurą środków bezpieczeństwa:

• Dezaktywacja funkcji booster oraz funkcji power booster, jeśli są włączone.

Zmniejszenie ustawionego poziomu mocy.

• Wyłączenie odpowiedniej strefy grzejnej.

Na wyświetlaczu stref grzejnych pojawia się komunikat „E2".

Gdy sygnalizacja usterki zgaśnie, strefa grzejna może zostać ponownie włączona.

BEZPIECZEŃSTWO ELEKTRYCZNE

Instalacja elektryczna, do której podłączona jest płyta, powinna być zgodna z przepisami oraz posiadać uziemienie, zgodnie z przepisami dotyczącymi bezpieczeństwa w kraju używania urządzenia; powinna być również zgodna z europejskimi przepisami w zakresie zakłóceń radiowych.

Upewnić się, że po zamontowaniu płyty kuchennej nie będzie można dotknąć przewodu zasilania i nie będzie on podlegał naprężeniom mechanicznym.

Po zainstalowaniu urządzenia gniazdko wykorzystywane do podłączenia elektrycznego powinno być łatwo dostępne; jeśli nie jest to możliwe, należy przewidzieć wyłącznik główny, aby w razie konieczności móc odłączyć okap.

Wszelkie modyfikacje w instalacji elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka.

W przypadku awarii urządzenia nie należy podejmować samodzielnych prób jego naprawy, lecz skontaktować się z dostawcą lub autoryzowanym centrum obsługi technicznej.

Podczas instalowania płyty należy odłączyć urządzenie, wyjmując wtyczkę lub korzystając z wyłącznika głównego.

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla personelu wykwalifikowanego)

Przed wykonaniem jakichkolwiek czynności przy płycie należy odłączyć urządzenie od sieci elektrycznej.

Upewnić się, że nie istnieje ryzyko odłączenia lub przycięcia

przewodów elektrycznych wewnątrz płyty:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.

Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne.

Podłączenia należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem płyty do sieci elektrycznej należy sprawdzić, czy:

napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz płyty; - instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie (patrz dane techniczne wewnątrz płyty); - wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczającymi 70°C - instalacja zasilająca wyposażona jest w sprawną i prawidłową instalację uziemiającą zgodnie z obowiązującymi przepisami; - gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu płyty.

W przypadku:

• urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znormalizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda bezpieczeństwa.
• Urządzenia stałe nieposiadające przewodu zasilającego i wtyczki lub innego przyrządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach przepięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przydzielony wyłącznikiem.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad dotyczących bezpieczeństwa.

Podłączenie płyty:

sieć Podłaczenia		Przekość przywodu	Kabel zasilajncy	Kaliber odlącz-naka
230 V~50/60 Hz	Jednofazowe+N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A*

• obliczony z współczynnikiem niejednoczesności zgodnie z normą EN 60 335-2-6.

WARTOŚCI MOCY:

Parametr	INDUCTION 2Z
Moc calkowita 3500 W
Pozycja przyednia
Moc znamionowa 1600 W
Moc funkcji booster 1850 W
Pozycja tylna
Moc znamionowa 2100 W
Moc funkcji booster (1/2) 2100/3000 W

INDUCTION 2Z

■

☐

-

+

①

☐

Element sterujucy	Opis
1	Plyta kuchenna Wł./WYt. W przypadku braku aktywacji innego elementu sterujućego plyta wylącza są automatycznie po kilku sekundach
■	Wybor przyreednej strefy grzejnej. W przypadku naciśćia w polączeni u z powoduje wączenia funkci BRIDGE.
□	Wybor tylnej strefy grzejnej. W przypadku naciśćia w polączeni u z powoduje wączenia funkci BRIDGE.
□	Blokada elementów sterujuych: po naciśćiu przyez ponad 2 sekundy powoduje zablokowania wszyst-kich elementów sterujuych. W celu odlblokownikie elementów sterujuychgowó熒 operacja.
+	Zwiększenia poziomu mocy gotowania oraz wybor funkci Booster, lub zwiększenia czasu gotowania dla funkci TIMER.
-	Zmiejszenia poziomu mocy gotowania lub zmiȩ-szenia czasu gotowania dla funkci TIMER.

! Jeśli panel przyciskowy jest całkowicie nieaktywny, należy tymczasowo odłączyć zasilanie elektryczne (na ok. 5 sekund) od sprzętu gospodarstwa domowego przed skontaktowaniem się z pomocą techniczną, ewentualnie użyć wyłącznika głównego, aby wznowić normalne działanie. Jeśli dana procedura nie jest skuteczna, skontaktować się z pomocą techniczną.

Komunikat na wyświetlaczu	Opis
O	Strefa grzejna w trybie stand-by
I......B	Poziomy mocy od najnizszego do najwyźSZego, wybierane za pomoczą przycisków + i-.
P	Power boost: 85% mocy gotowania
P+H(tyko prawy wyświetlacz)	Power boost: 100% mocy gotowania
H	Wskaznik ciepla resztkowego
B	Poziom mocy między 0 i 1, dostosowany do podtrzy-mywania temperatury ugotowanych potraw
A	Wączona funkacja Bridge (min Ø230mm).
B	Brak gamka na płycie kuchennej lub gamekNieodpo-wiedni ze wźględu na material, z którego jest wykonany, lub Rozmiary (min Ø120mm).
+G(na siodkowyzm wyświetlaczu)	Wączona funkacja blokady elementów sterujacych.

DZIAŁANIE PŁYTY INDUKCYJNEJ I KORZYSTANIE Z NIEJ

Po włączeniu strefy grzejnej, dno garnka nagrzewa się.

Strefa grzejna nagrzewa się wyłącznie dzięki ciepłu przekazywanemu przez garnek. Indukcja automatycznie wykrywa wymiary garnka. Moc grzejna powinna zostać wybrana w oparciu o rodzaj gotowanej potrawy. Poniżej podano tabelkę streszczającą zasady wyboru mocy grzejnej:

OBSZARY REGULACJI

1 - 2	Topienie Podgrzewanie	Sosy, maslo, czekolada, zełatyna Dania wstepnie gotowane
2 - 3	Ubijanie Rozmrażanie	Rzyż, budźni dania gotowane Warzywa, ryby, produkty mrożone
3 - 4	Para	Warzywa, ryby,.miąso
4 - 5	Gotowanie	Ziemniaki gotowane w wodzie, zupy, makaron Świeze warzywa
6 - 7	Wolne gotowanie	Miąso, wąróbska, jaja, kiełbaski Gulasz, rolady, flaki
7 - 8	Gotowanie Smażenie	Ziemniaki, obwarzanki, placki
9	Smażenie, doprowadzanie do wrzenia	Befsztyki, omlety Gotowanie
P	Smażenie, doprowadzanie do wrzenia	Doprowadzanie do wrzenia dużych ilosci wody

Uwaga: czas podgrzewania w przypadku indukcyjnych płyt kuchennych jest krótszy niż przy kuchenkach gazowych.

FUNKCJA BRIDGE

Ta funkcja umożliwia działanie połączonych 2 stref grzejnych. W celu włączenia:

-Włączyć płytę kuchenną;

nacisnąć symbol

• na wyświetlaczu przyznanego obszaru grzejnego pojawią się symbole

-Za pomocą przycisków + i - wyregulować moc.

WYŁĄCZANIE FUNKCJI BRIDGE:

nacisnąć symbol

FUNKCJA BOOSTER

Funkcja Booster zwiększa moc, aby umożliwić podgrzanie dużych ilości (np. wody do gotowania makaronu).

To zwiększenie mocy działa przez maksimum 10 minut.

-Włączyć płytę kuchenną;

• wybrać strefę grzejną;
• dotknąć (+) do momentu, gdy na wyświetlaczu pokaże się w danej strefie grzejnej.

Włączanie funkcji Booster

W przypadku tylnej strefy grzejnej należy włączyć funkcję podwójnego Boostera:

• dotknąć przycisku (+) do momentu, gdy pojawi się symbol P-H.

FUNKCJA KEEP WARM

42°C Podtrzymywanie temperatury ugotowanych potraw:

Włączyć płytę kuchenną;

Wybrać strefę grzejną;

Dotknąć przycisku (+): pojawia się symbol

Wyłączenie płyty kuchennej

W celu wyłączenia strefy grzejnej:

Dotknąć przycisku (-) do momentu, gdy na wyświetlaczu strefy grzejnej pojawi się 0.

Jeśli strefa grzejna jest jeszcze bardzo gorąca, pojawi się wskaźnik ciepła resztkowego H.

Wyłączenie płyty kuchennej

Dotknąć przycisku, wszystkie strefy grzejne zostają wyłączone. Na wyświetlaczu stref grzejnych, które są jeszcze gorące, pojawia się symbol H.

Nie dotykać stref grzejnych, dopóki jest zapalona kontrolka.

FUNKCJA CZASOMIERZA

I AUTOMATYCZNE WYŁĄCZANIE

Czasomierz posiada dwie funkcje:

1- REGULATOR CZASOWY;

2 - AUTOMATYCZNY WYŁĄCZNIK jednej lub kilku stref grzejnych.

Można ustawić czas działania do 99 minut.

Po upływie ustawionego czasu na wyświetlaczu czasu pojawia się 00 i włącza się sygnał akustyczny, który można wyłączyć, naciskając przycisk (+) lub (-).

REGULATOR CZASOWY

Regulator czasowy może być używany przy włączonej lub wyłączonej płycie kuchennej.

W celu ustawienia:

1. Dotknąć jednocześnie przycisków (+) i (-)

(w wersji premium włącza się kontrolka)

1. Ustawić zadany czas, dotykając przycisków (+) i (-).

Czasomierz zaczyna odliczać czas.

W celu zmodyfikowania zakresu czasu powtórzyć procedurę opisaną w punkcie 1.

Aby anulować ustawienia czasomierza:

1. Dotknąć jednocześnie przycisków (+) i (-).

(w wersji premium włącza się kontrolka

1. Nacisnąć przycisk (-), aby ustawić zakres czasu na 00.

AUTOMATYCZNE WYŁĄCZANIE

W celu aktywacji funkcji automatycznego wyłączania:

1 - włączyć płytę kuchenną; 2 - wybrać strefę grzejną; 3 - wybrać poziom mocy; 4 - ustawić timer zgodnie z opisem umieszczonym powyżej.

W celu ustawienia automatycznego wyłączenia dla innej strefy grzejnej powtórzyć procedurę podaną w punkcie 2.

REGULATOR CZASOWY i AUTOMATYCZNE WYŁĄCZANIE mogą być używane jednocześnie.

CO ROBIĆ W PRZYPADKU PROBLEMÓW

Płyta kuchenna lub strefy grzejne nie włączają się:

• Płyta nie jest podłączona do sieci elektrycznej. Wyskoczył bezpiecznik.
• Sprawdzić, czy nie jest włączona blokada.
• Na przyciskach znajduje się woda lub tłuszcz.
• Na przyciskach postawiony jest jakiś przedmiot.

Wyświetla się symbol.

W strefie grzejnej nie ma żadnego garnka. - Używane naczynie kuchenne jest niekompatybilne z indukcją. - Średnica dna garnka jest zbyt mała w porównaniu ze strefą grzejną.

Wyświetlany jest symbol [E]:

Odłączyć i ponownie podłączyć płytę kuchenną. - Skontaktować się z Działem Obsługi Posprzedażnej.

Wyłącza się jedna ze stref grzejnych lub cała płyta kuchenna:

• System zabezpieczenia przed nadmiernym nagrzaniem jest włączony; · Płyta kuchenna lub któraś ze stref grzejnych była zbyt długo włączona;
• jeden lub więcej przycisków jest czymś przykrytych;
• jeden z garnków jest pusty i nieprawidłowo się nagrzał.

Wentylator nadal działa po wyłączeniu płyty:

• To zjawisko jest prawidłowe: wentylator nadal chroni centralkę elektroniczną urządzenia.
• Wentylator zatrzymuje się automatycznie.

Wyświetlany jest symbol [E2] lub [EH]:

• Płyta nadmiernie się nagrzała; pozostawić ją, aby ostygła, a następnie ponownie włączyć.

Wyświetlany jest symbol [E6]:

• Awaria sieci elektrycznej. Sprawdzić częstotliwość i napięcie sieci.

Wyświetlany jest symbol [E8]:

Zablokowane wejście powietrza z wentylatora; należy je udrożnić.

CZYSZCZENIE I KONSERWACJA

UWAGA!

Do czyszczenia nigdy nie używać urządzenia parowego.

Przed czyszczeniem płyty kuchennej upewnić się, że ma ona temperaturę otoczenia.

Po każdym użyciu czyścić płytę kuchenną detergentem przeznaczonym do witroceramiki.

Nie używać produktów zawierających:

-czynniki korozyjne (soda, kwasy, amoniak). -czynniki ścierne (proszki lub pasty).

Nie używać przedmiotów ostro zakończonych lub o właściwościach ściernych.

Po oczyszczeniu osuszyć urządzenie miękką ściereczką.

PRAKTYCZNE WSKAZÓWKI PIELĘGNACYJNE

Najlepszy sposób to regularna pielęgnacja płyty ceramicznej po każdym gotowaniu. Proszę nie używać ostrych gąbek lub środków do szorowania. Należy unikać również chemicznie agresywnych środków czyszczących, takich jak spray do piekarnika albo środek do usuwania plam.

Również środki do czyszczenia łazienek czy też uniwersalne detergenty nie nadają się do pielęgnacji płyty ceramicznej.

Wystarczy chwila uwagi...

Nie dopuszczaj do kontaktu gorącej płyty z tworzywem sztucznym, folią metalową, cukrem lub potrawą zawierającą cukier. Proszę jak najszybciej usunąć to specjalnym skrobakiem z gorącej płyty, gdyż jeśli któraś z tych rzeczy stopi się, może uszkodzić płytę. Dlatego też, przede wszystkim przed gotowaniem potraw zawierających dużo cukru, proszę nakładać warstwę ochronną odpowiedniego środka do zabezpieczania płyt.

Łatwy efekt w trzech prostych krokach:

Aby dokładnie wyczyścić kuchenkę, należy najpierw usunąć większe zabrudzenia i resztki pokarmów specjalnym skrobakiem.

Na chłodną płytę ceramiczną należy następnie nalać kilka kropli odpowiedniej substancji czyszczącej i rozetrzeć papierem kuchennym lub czystą szmatką.

Następnie przetrzeć powierzchnię wilgotną szmatką i wytrzeć do sucha czystą szmatką. Gotowe!

Jak wybrać odpowiedni skrobak do płyty ceramicznej?

• Skrobak powinien być wykonany z metalu (nie ma groźby, że się stopi lub spali)
• Skrobak powinien być łatwo zamykany/otwierany
• Ostrze powinno być solidnie osadzone, nie powinno się przesuwać w obudowie. Ostrze powinno być nieuszkodzone, czyste i bez śladów rdzy
• Skrobak powinien być certyfikowany przez odpowiedzialny instytut (np. TÜV)
• Do skrobaka powinna być dołączona instrukcja oraz zalecenia bezpieczeństwa

Jeśli urządzenie jest zamontowane nad piekarnikiem lub kuchenką elektryczną wyposażoną w system pirolityczny, wówczas nie należy uruchamiać urządzenia podczas trwania pirolizy, gdyż może to spowodować zadziałanie zabezpieczenia przy nadmiernym nagrzaniu płyty kuchennej (patrz odpowiedni rozdział).

Teppan Yaki

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA ORAZ OSTRZEŻENIA

Niniejsze ostrzeżenia zostały podane w celu zapewnienia bezpieczeństwa zarówno Państwa, jak i innych osób. Zatem przed użyciem urządzenia oraz przy jego czyszczeniu należy przeczytać instrukcję obsługi w całości.

Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody/obrażenia, które mogą zostać spowodowane u ludzi, zwierząt domowych lub w mieniu, w sposób bezpośredni lub pośredni, w wyniku nieprzestrzegania ostrzeżeń z zakresu bezpieczeństwa wskazanych w tej broszurze.

Niniejsza instrukcja musi być przechowywana razem z urządzeniem i zostać zachowana na przyszłość.

Przeznaczenie

• Niniejsze urządzenie przeznaczone jest do użytku domowego, wyłącznie do gotowania żywności.
• Nie instalować płyty Teppan Yaki na zewnątrz i nie wystawiać jej na działanie czynników atmosferycznych (deszcz, wiatr itd.). Zabrania się stosowania do innych celów.
• Urządzenie nie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub które nie posiadają doświadczenia lub wymaganej wiedzy, chyba że odbywać się to będzie pod nadzorem lub gdy otrzymają instrukcje dotyczące zapewnienia bezpiecznej obsługi urządzenia i zrozumienia związanego z nim niebezpieczeństwa.

Dzieci nie powinny bawić się urządzeniem. Czynności czyszczenia i konserwacji, będące obowiązkiem użytkownika, nie powinny być wykonywane przez dzieci bez zapewnienia im odpowiedniego nadzoru.

• Nigdy nie pozostawiać włączonej płyty Teppan Yaki bez nadzoru.

Niebezpieczeństwo poparzeń

Używać blokady elementów sterujących, aby zapobiec samodzielnemu włączaniu urządzenia przez osoby nieupoważnione. - Wyłączyć strefy grzejne po zakończeniu korzystania z nich. - Nie stawiać żadnych metalowych przedmiotów na włączonych strefach grzejnych. - Niektóre części urządzenia utrzymują bardzo wysoką temperaturę podczas użytkowania i przez co najmniej 2 godziny po ich zakończeniu! Nie dotykać tych elementów bez odpowiednich środków ochrony osobistej. - Nie używać powierzchni urządzenia jako stołu. - Nie zestawiać nigdy w pobliżu urządzenia przedmiotów wrażliwych na ciepło lub łatwopalnych (np. rękawic kuchennych, ścierek, pojemników z alkoholem itd.). - Nie zakrywać urządzenia ani jego części arkuszami folii aluminiowej lub podobnymi materiałami. - Nigdy nie podgrzewać za pomocą urządzenia blaszanych puszek lub pojemników zamkniętych hermetycznie: powstające w wyniku rozgrzania ciśnienie może spowodować ich wybuch i poważne obrażenia.

Bezpieczeństwo techniczne

• Nie należy używać płyty Teppan Yaki w przypadku uszkodzenia kabla zasilania lub innych elementów: odłączyć od zasilania elektrycznego i skontaktować się ze sprzedawcą lub autoryzowanym serwisem technicznym w celu wykonania naprawy.

Nie należy zmieniać struktury elektrycznej, mechanicznej i funkcjonalnej urządzenia.

Nie wolno podejmować samodzielnych prób naprawy lub wymiany; wszystkie operacje wykonywane przez osoby niekompetentne i niewykwalifikowane mogą spowodować szkody, nawet bardzo poważne, dla mienia i/lub osób, które nie są objęte gwarancją producenta.

Instalacja elektryczna, do której podłączone jest płyta Teppan Yaki, powinna być zgodna z przepisami oraz posiadać uziemienie, zgodnie z przepisami dotyczącymi bezpieczeństwa w kraju używania urządzenia; powinna być również zgodna z europejskimi przepisami w zakresie zakłóceń radiowych.

• Dane dotyczące podłączenia do zasilania (napięcie i częstotliwość) podane na tabliczce znamionowej płyty Teppan Yaki powinny być zgodne z parametrami sieci elektrycznej. Przed podłączeniem do zasilania porównać te dane. W przypadku wątpliwości skontaktować się z elektrykiem.
• Nie używać płyty kuchennej przed jej zainstalowaniem. Zabrania się używania płyt indukcyjnych na poruszających się urządzeniach.
• Nigdy nie otwierać osłony urządzenia.
• Falmec gwarantuje zachowanie standardów bezpieczeństwa wyłącznie w przypadku używania oryginalnych części zamiennych.
• Urządzenie nie jest przeznaczone do działania z zastosowaniem zewnętrznego timera lub pilota.

OSTRZEŻENIA DOTYCZĄCE KORZYSTANIA Z URZĄDZENIA

Przed pierwszym włączeniem urządzenia usunąć z niego ewentualne folie ochronne i naklejki. - Nigdy nie używać wody do gaszenia ognia. Wyłączyć strefę grzejną.

Stłumić płomienie za pomocą pokrywki, koca gaśniczego lub innego podobnego przedmiotu.

• Po użyciu płyty Teppan Yaki należy zawsze wyłączyć.
• W przypadku używania tłuszczów i olejów nieustannie kontrolować proces gotowania, gdyż wymienione substancje mogą szybko ulec zapaleniu.
• W trakcie i po zakończeniu korzystania z urządzenia uważać, by się nie oparzyć.
• Przewody elektryczne nie powinny stykać się z płytą Teppan Yaki.
• Nigdy nie stawiać niczego na przyciskach sensorycznych ani na kontrolkach.
• Dbać, aby elementy sterujące i kontrolki były zawsze czyste.
• Podczas gotowania używać wszelkich środków mających na celu uniknięcie zarysowania płyty kuchennej

ZABEZPIECZENIA PŁYTY KUCHENNEJ

Wyłącznik bezpieczeństwa

Urządzenie wyłącza się automatycznie w przypadku zadziałania termostatu bezpieczeństwa.

BEZPIECZEŃSTWO ELEKTRYCZNE

Instalacja elektryczna, do której podłączana jest płyta Teppan Yaki, powinna być zgodna z przepisami oraz posiadać uziemienie, zgodnie z przepisami dotyczącymi bezpieczeństwa obowiązującymi w kraju używania urządzenia; powinna być również zgodna z europejskimi przepisami w zakresie zakłóceń radiowych.

Upewnić się, że po zamontowaniu urządzenia nie będzie można dotknąć przewodu zasilania i nie będzie on podlegał naprężeniom mechanicznym. Po zainstalowaniu urządzenia gniazdko wykorzystywane do podłączenia elektrycznego powinno być łatwo dostępne; jeśli nie jest to możliwe, należy zamontować wyłącznik główny, aby w razie konieczności móc odłączyć urządzenie.

Wszelkie modyfikacje w instalacji elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka. W przypadku awarii urządzenia nie należy podejmować samodzielnych prób naprawy, lecz skontaktować się z dostawcą lub autoryzowanym centrum obsługi technicznej.

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla personelu wykwalifikowanego)

Przed wykonaniem jakichkolwiek czynności na urządzeniu należy odłączyć je od sieci elektrycznej.

Należy upewnić się, że przewody wewnątrz urządzenia nie zostaną odłączone ani przecięte; w razie zaistnienia takich sytuacji, należy zwrócić się do najbliższego centrum serwisowego.

Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne. Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem płyty Teppan Yaki do sieci elektrycznej należy sprawdzić, czy:

• napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej;
• instalacja elektryczna spełnia wymagania obowiązujących przepisów i wytrzyma obciążenia urządzenia;
• wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczającymi 70°C
• instalacja zasilająca wyposażona jest w sprawną i prawidłową instalację uziemiającą zgodnie z obowiązującymi przepisami;
• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu.

W przypadku:

• urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu „znormalizowanego”. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia, niebieski do zacisku zera i brązowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda bezpieczeństwa.
• urządzenia stałego pozbawionego przewodu zasilającego i wtyczki lub innego przyrządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia całkowite rozłączenie w warunkach przepięciowych kategorii III.

Tego typu urządzenia odłączające powinny zostać zamontowane w sieci zasilania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być odłącznikiem.

Producent nie ponosi odpowiedzialności w razie niedostosowania się do zasad dotyczących bezpieczeństwa.

DZIAŁANIE I KORZYSTANIE Z PŁYTY TEPPANYAKI

①

Element steruju Opis
1	Wączenia i wączenie Teppan Yaki
+	Zwiększa poziom mocy
-	Zmniejsza poziom mocy
	Wybor Timera do ustawienia czasu wączenia Teppan Yaki (w zakresie 1 - 99 minut)
	Strefy grzejne przytednia i tylna
88	Wyświetlacz: wskazuje poziom mocy (1 - 9) lub timer (1 - 99)
2+—	Wciszamy rownocześć przyczyski ① i — aby wączy blocadę klawiatury. Ponownie wczȩprzyczski ② i — by odkłowość klawiature

Jeśli panel przyciskowy jest całkowicie nieaktywny, należy tymczasowo odłączyć zasilanie elektryczne (na ok. 5") od sprzętu gospodarstwa domowego przy skontaktowaniu się z pomocą

techniczną, ewentualnie użyć wyłącznika głównego, aby wznowić normalne działanie.

Jeśli dana procedura nie jest skuteczna, skontaktować się z pomocą techniczną.

Teppan Yaki umożliwia gotowanie na całej powierzchni płyty albo w części przedniej lub tylnej, z regulacją temperatury w zakresie od 0 do 250°C za pomocą klawiatury dotykowej.

Teppan Yaki pozwala na gotowanie mięsa, owoców, warzyw itp. z dodatkiem niewielkiej ilości tłuszczu (masła, oleju, smalcu).

Przed i po każdym użyciu urządzenia należy je dokładnie wyczyścić.

Pierwsze włączenie:

• Dokładnie oczyścić wszystkie elementy.
• Podgrzać płytę przez około 10 minut, bez jakichkolwiek przedmiotów ani żywności. Urządzenie będzie dymić i wydzielać brzydki zapach, w ten sposób usuwane są smary używane do produkcji elementów grzejnych.
• Przewietrzyć pomieszczenie.

UŻYTKOWANIE PŁYTY TEPPAN YAKI

Włączyć płyte Teppan Yaki	①
Wybrać pożadany poziom mocy uzywajć przyciskowy + i węzadnej strefe. UWAGA: sąȩli uzywa są tylko jedernej;czenia płyty Teppan Yaki, pozostafa równeź ulegnie;czeniaowemu nagrzaniau wDyniku kontaktu. Jeźeli chce są uzyć calej płyty Teppan Yaki w tej samej temperaturze: ustawić pożadny poziom mocy w obu strefach.	③ → +← ② → +← ③ → +← ② → +← ③ → +←
Poczekość kilka minut, pozwalajć na nagrzaniaie są płyty.
Nasmarować płyte thuszczem i połozycnaNie produkty do gotowania.	④
ObracȩćPokarmy dopiero kiedy sąwo odchodź od płyty. UWAGA:Nie dopuszczȩć do porysowania Teppan Yaki przyborami kuchennymi.	⑤
Po zakończeniu gotowania wychyć Teppan Yaki.	⑥
Przej okło 1 godzȩ po wychoczeniau na wyświetlaczu widnieje litera"H. UWAGA: niemniej"Justrak, sąȩli litera"H"ne jest wyświetlana, nie ma gwarancji, ze płyta Teppan Yaki jest zimna. Płyta utrzyzmije ciepie są czem nojmnej 2 godziny. Nie dotykać tych elementów bez odpowiednich sądków ochrony osobistej.	H

Rady dotyczące gotowania

• Rozkładać pokarmy w sposób równomierny i jednolity na całej powierzchni płyty grzejnej.

• Nie kroić pokarmów na płycie Teppan Yaki. Przygotowywać pokarmy już pokrojone na małe kawałki.

FUNKCJA TIMERA

Timer dostępny indywidualnie dla każdego pola grzejnego. Timer dostępny w zakresie od 1 do 99 minut. Po upływie ustawionego czasu włącza się sygnał dźwiękowy, a odpowiedni

obszar grzejny wyłącza się.

Wcisnąć klawisz, aby wyłączyć sygnał dźwiękowy.

UWAGA: po wyłączeniu płyta przez długi czas utrzymuje temperaturę.

CO ROBIĆ W PRZYPADKU PROBLEMÓW

Teppan Yaki nie włącza się:

• Nie jest podłączona do sieci elektrycznej. Wyskoczył bezpiecznik.
• Sprawdzić, czy nie jest włączona blokada.
• Na przyciskach znajduje się woda lub tłuszcz.
• Na przyciskach postawiony jest jakiś przedmiot.

Wyłącza się jedna ze stref grzejnych lub cała płyta Teppan Yaki:

• Włączony jest system zabezpieczenia przed przegrzaniem;

CZYSZCZENIE I KONSERWACJA

UWAGA!

Do czyszczenia nigdy nie używać urządzeń parowych.

Oprócz czyszczenia urządzenie nie wymaga specjalnej konserwacji.

Do czyszczenia:

• Nie używać produktów zawierających: -czynniki korozyjne (soda, kwasy, amoniak) -czynniki ścierne (proszki lub pasty)
• Powierzchnie ze stali nierdzewnej: używać miękkiej szmatki lekko nasączonej specjalnym detergentem (stosować zgodnie ze wskazówkami producenta detergentu)
• Płyta grzejna: czyszczenie płyt jest łatwiejsze, kiedy jej temperatura wynosi około 50 - 60°C. Usunąć z płyt wyższe resztki pokarmów, używając tępo zakończonych przyborów. Następnie zwilżyć płytę niewielką ilością wody i płynu do mycia naczyń, pozostawić na kilka minut. Usunąć resztki jedzenia za pomocą ściereczki lub papierowego ręcznika. Zmyć kilkakrotnie, używając wilgotnej ściereczki i dokładnie osuszyć.
• Jeżeli chce się oczyścić płytę między jednym użyciem, a następnym: usunąć z płyty większe resztki pokarmów, używając tępo zakończonych przyborów, położyć na gorącej płycie kostki lodu i sok z cytryny. Lód zmiękczy przyschnięte zanieczyszczenia, a sok z cytryny usunie zapach gotowanego wcześniej jedzenia. Usunąć wszystkie pozostałości za pomocą odpowiedniego przyrządu.
