STOR.E Alu TV Kit - Telewizja TOSHIBA - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI STOR.E Alu TV Kit TOSHIBA

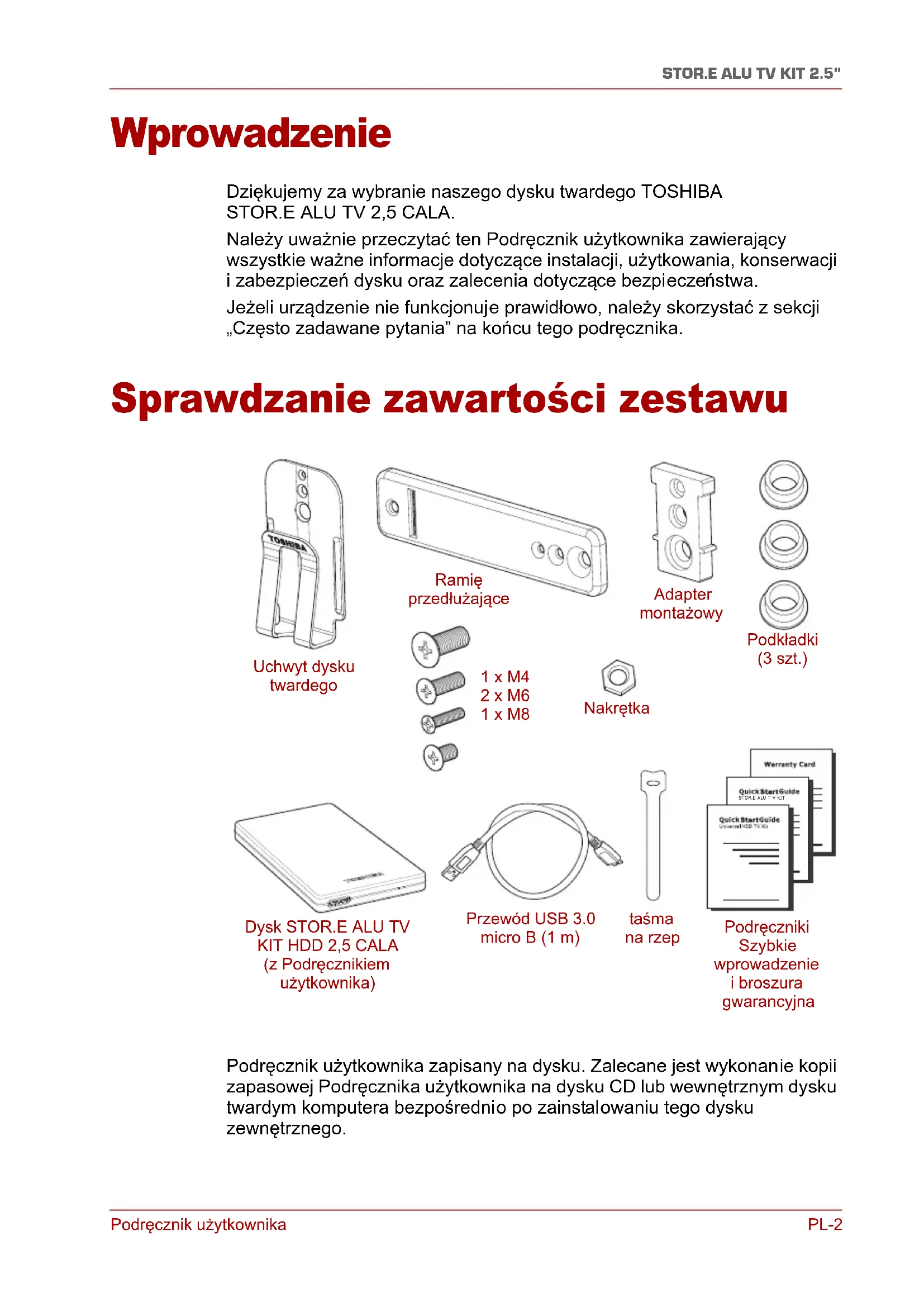

Wprowadzenie Dziękujemy za wybranie naszego dysku twardego TOSHIBA STOR.E ALU TV 2,5 CALA. Należy uważnie przeczytać ten Podręcznik użytkownika zawierający wszystkie ważne informacje dotyczące instalacji, użytkowania, konserwacji i zabezpieczeń dysku oraz zalecenia dotyczące bezpieczeństwa. Jeżeli urządzenie nie funkcjonuje prawidłowo, należy skorzystać z sekcji „Często zadawane pytania” na końcu tego podręcznika. Sprawdzanie zawartości zestawu Podręcznik użytkownika zapisany na dysku. Zalecane jest wykonanie kopii zapasowej Podręcznika użytkownika na dysku CD lub wewnętrznym dysku twardym komputera bezpośrednio po zainstalowaniu tego dysku zewnętrznego.

(z Podręcznikiem użytkownika) Przewód USB 3.0 micro B (1 m) Podręczniki Szybkie wprowadzenie i broszura gwarancyjna Uchwyt dysku twardego Ramię przedłużające Adapter montażowy Podkładki (3 szt.) 1 x M4 2 x M6 1 x M8 Nakrętka taśma na rzepPodręcznik użytkownika PL-3

STOR.E ALU TV KIT 2.5"

Zalecenia dotyczące bezpieczeństwa Aby uniknąć nieprawidłowego funkcjonowania lub uszkodzenia dysku, należy przestrzegać następujących zaleceń. ■ Należy koniecznie wykonać kopię zapasową wszystkich danych znajdujących się na dysku, ponieważ firma Toshiba nie ponosi odpowiedzialności za uszkodzenie lub utratę danych. Firma Toshiba nie rekompensuje kosztów związanych z odzyskiwaniem danych. ■ Nie wolno ■ otwierać obudowy lub dysku, ■ demontować dysku lub jego elementów, ■ umieszczać kontenerów z cieczami w pobliżu dysku lub na nim, ponieważ może to być przyczyną uszkodzenia dysku, zranienia albo porażenia prądem elektrycznym lub pożaru, ■ uderzać, upuszczać lub narażać dysku na wstrząsy, ■ przenosić uruchomionego dysku, ponieważ może to być przyczyną uszkodzenia danych, ■ korzysta ć ze złączy innych niż USB z zasilaniem, ■ odłączać przewodów wówczas, gdy urządzenie jest uruchomione (należy najpierw odinstalować dysk), ■ narażać dysku na temperatury poza zakresem 5°C–35°C (po uruchomieniu) i –20°C–60°C (po wyłączeniu), ■ narażać dysku na oddziaływanie wilgoci, ■ przykrywać dysku wówczas, gdy jest uruchomiony, ponieważ może to być przyczyną przegrzania. ■ Należy natychmiast odłączyć dysk w następujących okolicznościach: ■ dym lub nietypowy zapach w pobliżu obudowy dysku, ■ przedostanie się wody do obudowy lub zawilgocenie dysku, ■ przedostanie się przedmiotu do obudowy dysku, ■ uszkodzenie przewodu (należy wymienić przewód na nowy). Jeżeli dysk funkcjonuje nieprawidłowo lub występują wątpliwości dotyczące zagroż eń elektrycznych, należy niezwłocznie skorzystać z infolinii TOSHIBA lub skontaktować się z autoryzowanym sprzedawcą. UWAGAPodręcznik użytkownika PL-4

STOR.E ALU TV KIT 2.5"

Wymagania systemowe ■ Odbiornik TV lub dekoder telewizji kablowej z funkcją nagrywania USB (PVR) ■ Windows

7/Windows 8 ■ Procesor 750 MHz lub szybszy ■ 10 MB dostępnego miejsca na systemowym dysku twardym ■ 256 MB pamięci systemowej ■ Jeden wolny port USB 3.0 lub USB 2.0 Instalowanie dysku Informacje dotyczące zasilania magistrali i dostarczonego przewodu USB: ■ Dysk jest zasilany przy użyciu magistrali. Podłączanie zewnętrznego zasilania nie jest więc konieczne, ponieważ wymagany prąd jest pobierany z podłączonych portów USB. ■ Nie można używać lub podłączać do dysku pasywnych koncentratorów USB albo łączników USB, takich jak klawiatury, myszy komputerowe lub podobne produkty. ■ Należy upewnić się, że łączniki są podłączone prawidłowo. ■ Nie wolno wywierać nacisku podczas podłączania przewodów. Należy sprawdzić polaryzację przed podłączeniem. Podłączanie dysku do odbiornika TV Port USB 3.0 jest zgodny ze starszym standardem USB 2.0. UWAGAPodręcznik użytkownika PL-5

STOR.E ALU TV KIT 2.5"

Podłączanie dysku do komputera

1. Po włączeniu i uruchomieniu komputera podłącz wtyczkę USB 3.0 typu

A do portu USB systemu hosta lub aktywnego koncentratora USB.

2. Podłącz wtyczkę USB 3.0 micro-B do odpowiedniego portu dysku.

Natychmiast ■ wskaźnik Zasilanie/Dane zostanie włączony, ■ dysk zostanie uruchomiony, ■ dysk powinien zostać zainstalowany, a nowa ikona dysku powinna pojawić się w oknie „Mój komputer„.

1. Łącznik USB 3.0 Micro-B 3. Łącznik USB 3.0 Standard-A

2. Wskaźnik Zasilanie/Dane 4. Host USB 3.0zgodny ze starszym standardem USB 2.0

Ten dysk twardy jest przystosowany do podłączania do odbiornika TV lub dekodera telewizji kablowej. Można również podłączyć go do komputera. Przełączenie od odbiornika TV do komputera lub odwrotnie może spowodować ponowne sformatowanie dysku HDD i utratę wszystkich danych. Należy więc koniecznie wykonać kopię zapasową swoich danych, ponieważ firma Toshiba nie ponosi odpowiedzialności za uszkodzenie lub utratę danych. UWAGA Konieczne może być podłączenie karty kontrolera hosta USB 3.0 Express Card do komputera, jeżeli nie jest on wyposażony w port USB 3.0. Można również podłączyć urządzenie do portu USB 2.0 komputera, jednak w takim wypadku dane będą przesyłane z szybkością zgodną ze standardem USB 2.0. UWAGAPodręcznik użytkownika PL-6

STOR.E ALU TV KIT 2.5"

Odinstalowanie i odłączanie dysku Nie wolno wyjmować wtyczki w celu odłączenia dysku, ponieważ może to spowodować przerwanie przesyłania danych do dysku. W takim wypadku dane zostaną utracone, a dysk może zostać uszkodzony fizycznie. Wykonaj następujące kroki, aby bezpiecznie odinstalować dysk (system Windows).

1. Kliknij ikonę „Hardware and Eject Media” (Sprzęt i wysuwanie

nośników). Pojawi się komunikat podręczny z listą zewnętrznych urządzeń podłączonych do komputera.

2. Wybierz polecenie odłączenia dysku TOSHIBA.

Po kilku sekundach zostanie wyświetlone powiadomienie o możliwości bezpiecznego odłączenia urządzenia.

3. Po kliknięciu przycisku „OK” można odłączyć dysk.

Czyszczenie obudowy dysku Przed czyszczeniem dysku należy upewnić się, że został fizycznie odłączony od komputera. Zalecane jest używanie standardowych produktów do czyszczenia i upewnienie się, że pozostał ości cieczy zostały usunięte z obudowy. Dodatkowe zalecenia Aby uzyskać informacje dotyczące innych operacji, takich jak zmiana nazwy dysku, wykonywanie kopii zapasowej danych lub zarządzanie plikami, należy przeczytać podręcznik użytkownika systemu operacyjnego. Ponadto w przypadku zadań związanych z konserwacją, takich jak defragmentacja i optymalizacja, zalecane jest skorzystanie z podręcznika użytkownika systemu operacyjnego. Zdecydowanie zalecane jest również zainstalowanie oprogramowania antywirusowego w celu ochrony danych przed wirusami lub programami typu „koń trojański”. Często zadawane pytania P: Dlaczego mój dysk twardy nie współpracuje z moim odbiornikiem TV? A1: Sprawdź i upewnij się, że odbiornik TV lub dekoder telewizji kablowej jest wyposażony w złącze USB z natężeniem prądu min. 500 mA. Skorzystaj również z podręcznika odbiornika TV lub dekodera telewizji kablowej.Podręcznik użytkownika PL-7

STOR.E ALU TV KIT 2.5"

A2: Nagrywanie i odtwarzanie USB może być zależne od funkcji i oprogramowania układowego odbiornika TV lub dekodera telewizji kablowej. Skorzystaj z podręcznika użytkownika odbiornika TV lub dekodera telewizji kablowej lub skontaktuj się z działem pomocy technicznej i zapytaj, czy obowiązują ograniczenia dotyczące tego modelu. P: Czy konieczne jest formatowanie dysku po instalacji? O: Nie, ponieważ dysk jest formatowany podczas produkcji. P: Czy niezbędne są sterowniki USB dla systemów Windows Vista, XP lub Windows 7? O: Nie, ponieważ są one już dostępne w systemie operacyjnym. P: Czy mogę uruchomić system z tego dysku? O: Nie, ponieważ system Windows nie obsługuje rozruchu z zewnętrznych dysków twardych. P: Dlaczego wentylator dysku nie jest wymagany? O: Dyski są projektowane w sposób zapewniający optymalne rozpraszanie ciepła, dlatego wentylator nie jest wymagany. Rezultatem jest wyjątkowo niski poziom hałasu generowanego przez uruchomiony dysk. P: Dlaczego pojemność dysku wyświetlana w systemie Windows jest mniejsza niż deklarowana znamionowa pojemność dysku? O: Przyczyną tej rozbie żności są różnice metod obliczania pojemności. Producenci dysków twardych wykonują obliczenia w systemie dziesiętnym, podczas gdy system operacyjny wykonuje obliczenia binarne. Przykład obliczeń dziesiętnych: 1 GB = 1 000 MB = 1 000 000 KB = 1 000 000 000 bajtów Przykład obliczeń binarnych: 1 GB = 1 024 MB = 1 048 576 KB = 1 073 741 824 bajtów Dysk twardy 120 GB (dziesiętnie) jest więc wyświetlany w systemie Windows jako dysk o pojemności 112 GB (binarnie). P: Czy mogę użyć dysku do skopiowania systemu operacyjnego na inny komputer? O: Nie. Należy przestrzegać zaleceń dostawcy systemu operacyjnego dotyczących instalacji. Operacja prostego kopiowania jest niedostępna. P: Czy firma Toshiba oferuje usługi odzyskiwania danych? O: Tak. Firma Toshiba oferuje usługę odzyskiwania danych zzewnętrznych dysków twardych. Aby uzyskać więcej informacji dotyczących tej usługi, odwiedź naszą witrynę www.toshiba-europe.com/services w sieci Web.Podręcznik użytkownika PL-8

STOR.E ALU TV KIT 2.5"

Rozwiązywanie problemów technicznych Mój komputer nie rozpoznaje dysku. ■ Upewnij się, że wszystkie połączenia są prawidłowe. ■ Jeżeli dysk jest podłączony za pośrednictwem koncentratora USB, upewnij się, że dysponuje własnym zasilaniem. ■ Jeżeli używana jest karta dodatkowa, upewnij się, że działa ona prawidłowo i zaktualizuj aplikacje/oprogramowanie układowe. Jeżeli korzystasz z systemu Windows XP, upewnij się, że zainstalowany jest dodatek Service Pack 1 lub nowszy. Czy podwyższona temperatura urządzenia po uruchomieniu oznacza zagrożenie? O: Jest to naturalne zjawisko i nie oznacza zagrożenia. Wyświetlany jest komunikat „Device cannot start” (Nie można uruchomić urządzenia). O: Możliwe są dwie przyczyny. Wystąpił problem z zasilaniem i należy sprawdzić połączenia lub dysk uległ awarii i wymagany jest serwis. Nie widzę mojego dysku w oknie „Mój komputer”, jednak pojawia się

w Menedżerze urządzeń. O: Wykonaj następujące kroki:

1. Kliknij ikonę „Mój komputer” prawym przyciskiem myszy

2. Wybierz polecenie „Zarządzaj” z menu podręcznego.

3. Wybierz pozycję „Zarządzanie dyskami”.

Powinna zostać wyświetlona lista dostępnych urządzeń magazynujących.

4. Sprawdź, czy odpowiedni dysk jest uwzględniony na liście.

5. Kliknij pole po prawej stronie prawym przyciskiem myszy

komputerowej i wybierz polecenie „Usuń partycję” z menu podręcznego.

6. Kliknij pole prawym przyciskiem myszy komputerowej i wybierz

polecenie „Utwórz nową partycję” z menu podręcznego.

7. Następnie wybierz opcję „Partycja podstawowa” w oknie kreatora

partycji. Kliknij przycisk Dalej.

8. Zostanie wyświetlona litera dysku, którą można zmienić. Kliknij

9. Potwierdź zamiar formatowania dysku.

Podczas próby formatowania dysku wyświetlany jest komunikat „Could not complete format” (Nie można ukończyć formatowania).Podręcznik użytkownika PL-9

STOR.E ALU TV KIT 2.5"

O: Przyczyną może być formatowanie dysku zgodnie z systemem plików FAT. Spróbuj skorzystać z systemu plików „NTFS”. Problem powinien zostać rozwiązany. Pomoc techniczna firmy TOSHIBA Dodatkowe informacje Skorzystaj ze strony pomocy technicznej firmy TOSHIBA związanej z dyskami twardymi i urządzeniami magazynującymi: www.toshiba.eu/storage/contact Aby uzyskać informacje dotyczące roszczeń gwarancyjnych, skorzystaj zwitryny: computers.toshiba.eu/options-warranty Przepisy Zgodność ze standardami CE Środowisko pracy Zgodność elektromagnetyczna (EMC) tego produktu została zweryfikowana zgodnie z typowymi warunkami użytkowania tej kategorii produktów w tzw. środowisku mieszkalnym, komercyjnym i przemysłu lekkiego. Inne środowiska pracy nie zostały zweryfikowane przez firmę Toshiba, a użycie tego produktu w tych środowiskach może być ograniczone lub nie zalecane. Konsekwencje użycia tego produktu w niezweryfikowanych środowiskach mogą być następujące: zakłócenia funkcjonowania innych produktów albo nieprawidłowe funkcjonowanie tego produktu lub utrata/zniszczenie danych. Przykłady niezweryfikowanych środowisk i zalecenia: ■ Środowisko przemysłowe (np. lokalizacje, w których używane jest przede wszystkim zasilanie 3-fazowe 380V): produkt może funkcjonować nieprawidłowo na skutek silnych pól elektromagnetycznych zwłaszcza w pobliżu dużych maszyn lub modułów zasilania. Na tym produkcie umieszczono symbol CE zgodnie z wymaganiami odpowiednich dyrektyw Unii Europejskiej. Firmą odpowiedzialną za umieszczenie symbolu CE na tym Produkcie jest firma Toshiba Europe GmbH z siedzibą w Hammfelddamm 8, 41460 Neuss, Niemcy. Kopię oficjalnej Deklaracji zgodności można uzyskać z witryny internetowej http://epps.toshiba-teg.com.Podręcznik użytkownika PL-10

STOR.E ALU TV KIT 2.5"

■ Środowisko medyczne: Zgodność z dyrektywą dotyczącą produktów medycznych nie została zweryfikowana przez firmę Toshiba, dlatego nie można używać tego produktu jako wyposażenie medyczne bez dodatkowej weryfikacji. Problemy nie powinny występować w przypadku użytkowania w typowych środowiskach biurowych (np. szpitalach), jeżeli odpowiedni urząd administracyjny nie wprowadził ograniczeń. ■ Samochody: Należy przeczytać porady dotyczące korzystania z tego produktu (kategorii produktów), zamieszczonych w Podręczniku użytkownika pojazdu. ■ Lotniska i samoloty: Należy postępować zgodnie z zaleceniami personelu lotniczego dotyczącymi ograniczeń korzystania z urządzenia. Dodatkowe środowiska niezwiązane ze zgodnością elektromagnetyczną (EMC) ■ Użytkowanie na zewnątrz budynków: ten produkt jest typowym wyposażeniem domowym/biurowym, dlatego nie jest odporny na wilgoć i silne udary. ■ Lokalizacje, w których występuje zagrożenie wybuchem: użytkowanie tego produktu w takim specjalnym środowisku (Ex) jest niedozwolone. Następujące informacje dotyczą tylko krajów członkowskich UE: Deklaracja zgodności z przepisami REACH Nowe przepisy, dotyczące rejestracji, oceny, autoryzacji i limitowania substancji chemicznych (REACH, Registration, Evaluation, Authorization and Restriction of Chemicals), obowiązują w Unii Europejskiej (UE) od 1 czerwca 2007 roku. Firma Toshiba będzie zapewniać zgodność ze wszystkimi wymaganiami REACH i udostępniać naszym klientom informacje dotyczące substancji chemicznych wykorzystywanych w naszych produktach zgodnie z przepisami REACH. Skorzystaj z witryny internetowej www.toshiba.eu/reach, aby uzyskać informacje dotyczące wykorzystywanych w naszych produktach substancji uwzględnionych na liście zgodnej z artykułem 59(1) rozporządzenia (WE) nr 1907/2006 („REACH”) w stężeniu ponad 0,1% (wagowo).Podręcznik użytkownika PL-11

STOR.E ALU TV KIT 2.5"

Utylizacja zużytych produktów Uwagi ©2013 TOSHIBA Europe GmbH. Wszelkie prawa zastrzeżone. Firma TOSHIBA zastrzega sobie prawo do wprowadzania zmian technicznych. Firma TOSHIBA nie ponosi odpowiedzialności za straty wynikające bezpośrednio lub pośrednio z błędów, pominięć lub rozbieżności pomiędzy tym produktem a dokumentacją. Nazwa Toshiba i odpowiednie znaki logo są zastrzeżonymi znakami towarowymi firmy Toshiba. Pozostałe znaki towarowe wspomniane lub zamieszczone w tym dokumencie należą do odpowiednich właścicieli. Wykluczono błędy i braki informacji. Przekreślona ikona kosza oznacza, że nie wolno gromadzić i likwidować zużytych produktów razem z odpadami komunalnymi. Czarny pasek oznacza, że produkt został wprowadzony na rynek po 13 sierpnia 2005 roku. Uczestnicząc w programie zbierania zużytych produktów, można przyczynić się do prawidłowej likwidacji produktów oraz eliminacji potencjalnego niekorzystnego wpływu na środowisko i zdrowie. Aby uzyskać więcej informacji dotyczących programów zbierania i recyklingu odpadów, obowiązujących w danym kraju, odwiedź naszą witrynę internetową (www.toshiba.eu/innovation/generic/ environment-vision) albo skontaktuj się z lokalnym biurem miejskim lub ze sklepem, w którym produkt został zakupiony.Manual do Utilizador PT-1
