NÁVOD NA OBSLUHU STOR.E Alu TV Kit TOSHIBA

Systémové požiadavky 4

Inštalácia jednotky 4

Pripojenie jednotky k televízoru.... 4

Pripojenie jednotky k počítaču 5

Odhlásenie a odpojenie jednotky....6

Đalšie rady....6

Riešenie problémov....8

Podpora spoločnosti TOSHIBA 9

Regulačné vyhlásenia 9

Úvod

Đakujeme, že ste si vybrali jednotku pevného disku TOSHIBA STOR.E ALU TV KIT 2,5".

Pozorne si prečítajte túto používatel'skú príručku, pretože obsahuje všetky potrebné informácie týkajúce sa inštalácie, používania a údržby jednotky, ako aj rady súvisiace s bezpečnosťou a zabezpečením.

V prípade, že sa jednotka nespráva podľa očakávaní, pozrite si časť „Často kladené otázky“ na konci tejto príručky.

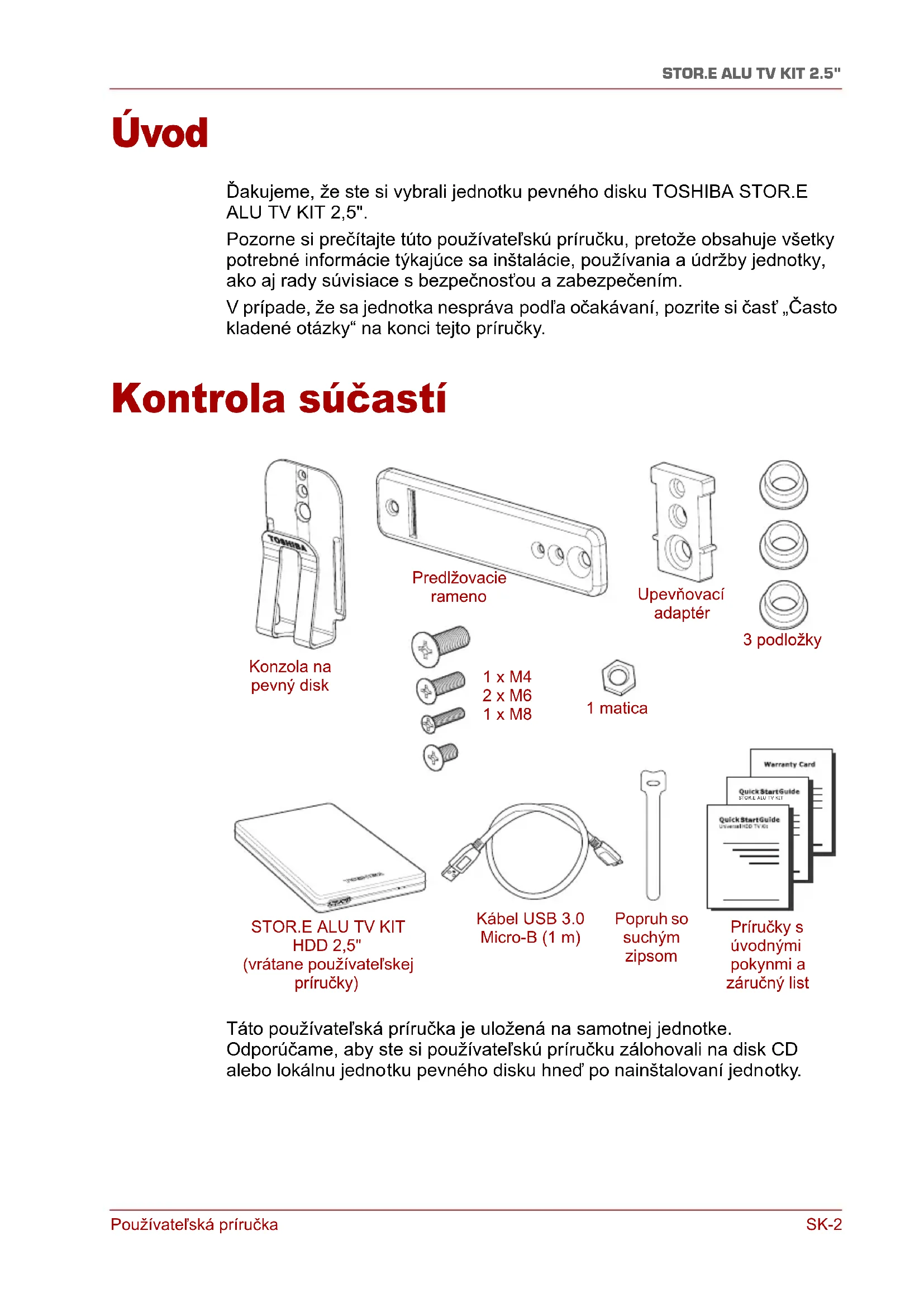

Kontrola súčastí

Konzola na pevný disk Predlžovacie rameno 1 x M4 2 x M6 1 x M8 1 matica Upevňovací adaptér 3 podložky STORE.E ALU TV KIT HDD 2,5" (vrátane používateľskej príručky) Kábel USB 3.0 Micro-B (1 m) Popruh so suchým zipsom Príručky s úvodnými pokynmi a záručný list Warranty Card QuickStartGuide STOCK ALU TV KIT Quick StartGuide UniversalHDD TV KG

Táto používatel'ská príručka je uložená na samotnej jednotke. Odporúčame, aby ste si používatel'skú príručku zálohovali na disk CD alebo lokálnu jednotku pevného disku hned' po nainštalovaní jednotky.

Bezpečnostné pokyny

Starostlivo postupujte podľa nižšie uvedených pokynov, aby ste predišli poruchám alebo poškodeniu jednotky.

VAROVANIE

Všetky svoje údaje z jednotky zálohujte, pretože spoločnosť Toshiba nezodpovedá za poškodenie ani stratu údajov. Spoločnosť Toshiba nebude hradiť žiadne náklady spojené s obnovením údajov.
Nikdy

■ neotvárajte kryt ani jednotku
■ nedemontujte jednotku ani jej časti
neukladajte kvapaliny v blízkosti jednotky ani na jednotku, pretože môže dôjst' k jej poškodeniu, zraneniu osôb alebo môže dôjst' k úrazu elektrickým prúdom či požiaru
■ nebúchajte, nehádžte ani netraste jednotkou
■ nepresúvajte jednotku, pokial' je v prevádzke, pretože môže dôjst' k poškodeniu údajov
■ nepoužívajte iný konektor ako s prípojkou typu USB
■ neodpájajte káble počas prevádzky; Najskôr jednotku bezpečne odpojte!
■ jednotku nevystavujte teplotám mimo rozmedzia 5 až 35 °C počas prevádzky a teplotám –20 až 60 °C, keď je vypnutá
■ nevystavujte jednotku mokrým ani vlhkým podmienkam
■ nezakrývajte jednotku počas prevádzky, pretože môže dôjst' k jej prehriatiu

■ z krytu jednotky uniká dym alebo nezvyčajný zápach
■ sa do krytu jednotky dostala voda alebo navlhla
■ sa do krytu jednotky dostal cudzí predmet
■ bol poškodený kábel (v takomto prípade vymeňte kábel za nový)

Ak sa jednotka správa neočakávane alebo máte pochybnosti o elektrickej bezpečnosti, okamžite kontaktujte stálu telefónnu linku spoločnosti TOSHIBA alebo autorizovaného predajcu!

Systémové požiadavky

■ Televízor alebo zariadenie set-top box s funkciou nahrávania cez rozhranie USB (PVR)
Windows® XP/VISTA®/Windows® 7/Windows 8
■ Procesor 750 MHz alebo rýchlejší
■ 10 MB miesta na systémovom pevnom disku
256 MB pamäte RAM
■ Jeden volný port USB 3.0 alebo USB 2.0

POZNÁMKA

Niektoré informácie o prevádzke pri napájaní cez zbernicu a o dodanom kábli USB:

■ Vaša jednotka je napájaná cez zbernicu. Preto nie je potrebné pripájať externý napájací zdroj, kedže všetok potrebný prúd bude dodaný cez pripojené porty USB.
Pasívne rozbočovače USB alebo konektory USB, ako napr. klávesnice, myši alebo podobné výrobky, sa nedajú používať s jednotkou ani k nej pripájať.
■ Ubezpečte sa, že konektory sú vložené správne.
Na pripojenie káblov nikdy nepoužívajte tlak. Pred pripojením skontrolujte polaritu!

Pripojenie jednotky k televízoru

Pripojenie jednotky k počítaču

Táto jednotka pevného disku je určená na používanie s televízorom alebo zariadením set-top box. Okrem toho ju môžete používať aj s počítačom. Ak ju budete používať s televízorom a potom začnete používať s počítačom alebo opačne, pevný disk sa môže znova naformátovať a vy môžete príst’ o všetky údaje. Údaje si zálohujte, pretože spoločnosť Toshiba nezodpovedá za ich poškodenie ani stratu.

1. Ked' je počítač zapnutý a operačný systém úplne spustený, pripojte štandardný konektor USB 3.0 typu A k portu USB vášho hostitel'ského systému alebo k aktivnemu rozbočovaču USB.

POZNÁMKA

Ak počítač nemá port USB 3.0, je možné, že pre počítač budete potrebovat' hostitel'ský radič USB 3.0 Express Card. Zariadenie tiež môžete pripojit' k portu USB 2.0 na počítači. Rýchlost' prenosu však bude obmedzená na USB 2.0.

1. Teraz pripojte konektor USB 3.0 typu Micro-B k príslušnému portu na samotnej jednotke.

Ihned'

■ sa rozsvieti indikátor napájania/spracovania údajov

sa zapne jednotka

by sa jednotka mala prihlásit' a v priečinku „Tento počítač“ by sa mala zobrazit' ikona novej jednotky

Odhlásenie a odpojenie jednotky

Dôrazne sa odporúča neodpájať jednotku jednoduchým vytiahnutím káblovej prípojky, pretože sa môže stať, že v tom čase sa na jednotku zapisujú údaje.

Takéto údaje sa stratia a môže dôjst' k fyzickému poškodeniu jednotky!

Ak chcete jednotku bezpečne odhlásit', postupujte nasledujúcim spôsobom (Windows).

1. Kliknite na ikonu „Hardvér a vysunút' médiá“

Zobrazí sa kontextové okno, v ktorom budú uvedené externé zariadenia pripojené k vášmu počítaču.

1. Zvol'te jednotku TOSHIBA, ktorú chcete odhlásit'.

Po niekol'kých sekundách sa zobrazí hlásenie, že môžete bezpečne odstránit' zariadenie.

1. Kliknite na tlačidlo „OK“ a môžete odpojit’ jednotku.

Čistenie skrinky / puzdra jednotky

Pred čistením jednotky sa ubezpečte, či je fyzicky odpojená od počítača. Na jej čistenie odporúčame používať štandardné výrobky. Prípadné zvyšky tekutín na povrchu nezabudnite utriet'.

Đalšie rady

Pokial' ide o d'alšie činnosti týkajúce sa bežnej prevádzky, napríklad premenovania jednotky, zálohovania údajov alebo správy súborov, odporúčame vám prečítať si používatel'skú príručku k operačnému systému.

Taktiež odporúčame, aby ste si pozreli používatel'skú príručku k operačnému systému, ak potrebujete viac informácií o údržbe, napríklad o defragmentácii a optimalizácii.

Zároveň dôrazne odporúčame, aby ste mali v počítači nainštalovaný antivírusový softvér, ktorý ochráni vaše údaje proti úmyselnému poškodeniu spôsobenému vírusmi alebo trójskymi koňmi.

Otázka: Prečo jednotka pevného disku nefunguje s televízorom?

Odpoved' č. 1: Uistite sa, že televízor alebo zariadenie set-top box má port USB s elektrickým prúdom min. 500 mA. Takisto si prečítajte príručku k televízoru alebo zariadeniu set-top box.

Odpoved' č. 2: Funkcie nahrávania a prehrávania cez rozhranie USB môžu závisieť od funkcií a firmvéru televízora alebo zariadenia set-top box. Prečítajte si príručku k televízoru alebo zariadeniu set-top box, prípadne sa obrátte na oddelenie podpory zákazníkom a zistite, či má váš model nejaké obmedzenia.

Otázka: Musím jednotku po inštalácii naformátovat?

Odpoved': Nie, pretože jednotka je už naformátovaná počas výrobného procesu.

Otázka: Potrebujem ovládače rozhrania USB pre systém Windows Vista, XP alebo Windows 7?

Odpoved': Nie, už sú k dispozícii s vaším operačným systémom.

Otázka: Môžem z jednotky spustit' systém?

Odpoved': Nie, pretože systém Windows nepodporuje spúšťanie z externých jednotiek pevných diskov.

Otázka: Prečo jednotka nepotrebuje ventilátor?

Odpoved': Jednotky sú navrhnuté tak, aby mali optimálny rozptyl tepla, a preto nie je potrebný žiadny ventilátor. Výsledkom je takmer bezhlučná prevádzka.

Otázka: Prečo je kapacita jednotky (zobrazená v systéme Windows) nižšia ako skutočná uvádzaná kapacita jednotky?

Odpoved': Tento rozdiel sa dá vysvetliť odlišnými metódami výpočtu kapacity.

Výrobcovia pevných diskov počítajú v desiatkovej sústave, ale operačný systém počíta v dvojkovej sústave.

Príklad – desiatková sústava:

1 GB = 1000 MB = 1 000 000 kB = 1 000 000 000 bajtov

Príklad – dvojková sústava:

1 GB = 1024 MB = 1 048 576 kB = 1 073 741 824 bajtov

Výsledkom toho je, že 120 GB pevný disk (počítané v desiatkovej sústave) sa v systéme Windows zobrazí ako disk s kapacitou iba 112 GB (v dvojkovej sústave).

Otázka: Môžem jednotku použit' na kopírovanie operačného systému z jedného počítača do druhého?

Odpoved': Nie, pri inštalácii musíte postupovat' podl'a pokynov dodávatel'a operačného systému. Jednoduché skopírovanie nefunguje.

Otázka: Ponúka spoločnosť Toshiba služby obnovy dát?

Odpoved': Áno, spoločnost' Toshiba ponúka službu obnovy dát pre externé pevné disky. Dalšie informácie o tejto službe nájdete na našej internetovej stránke www.toshiba-europe.com/services.

Riešenie problémov

Môj počítač vôbec nerozpozná diskovú jednotku.

■ Skontrolujte, či sú všetky vaše pripojenia bezpečné.
Ak je vaša jednotka pripojená cez rozbočovač USB, skontrolujte, či rozbočovač má svoj vlastný napájací zdroj.
Ak používate prídavnú kartu, skontrolujte, či funguje správne, a aktualizujte softvér/firmvér. Ak používate systém Windows XP, ubezpečte sa, či máte balík Service Pack 1 alebo novší.

Je nebezpečné, ak je jednotka počas prevádzky na dotyk teplá?

Odpoved': Je to normálne, a preto to nie je nebezpečné.

Odpoved': Sú dve možné príčiny. Bud' ide o problém s napájaním a mali by ste skontrolovať pripojenie, alebo má jednotka poruchu a je potrebná jej oprava.

1. Kliknite pravým tlačidlom myši na priečinok „Tento počítač“.
2. V zobrazenej ponuke zvol'te možnost' „Spravovat“.
3. Zvol'te možnosť „Správa disku“.
   Mali by ste vidieť zoznam dostupných úložných zariadení.
4. Skontrolujte, č i je vaša jednotka v zozname.
5. Kliknite pravým tlačidlom myši na políčko na pravej strane a v kontextovej ponuke zvol'te možnosť „Odstrániť oblast“.
6. Kliknite na políčko pravým tlačidlom myši a v kontextovej ponuke zvol'te možnosť „Vytvorit’ novú oblast“.
7. Potom v okne sprievodcu vytvorením oblasti zvol'te možnosť „Primárna oblast“. Kliknite na tlačidlo Ďalej.
8. Zobrazí sa písmeno jednotky, ktoré môžete zmenit'. Kliknite na tlačidlo Ďalej.
9. Potvrd'te formátovanie jednotky.

Odpoved': Môže to byt' spôsobené formátovaním jednotky v systéme súborov FAT.

Skúste systém súborov „NTFS“. Tým by sa problém mal odstránit’.

Podpora spoločnosti TOSHIBA

Potrebujete pomoc?

Kontaktujte podporu spoločnosti TOSHIBA pre pevné disky a pamät'ové zariadenia na stránke:

www.toshiba.eu/storage/contact

Ak si chcete uplatnit' nárok vyplývajúci zo záruky, pozrite si stránku:

computers.toshiba.eu/options-warranty

Regulačné vyhlásenia

CE zhoda

CE

Tento výrobok nesie označenie CE podľa požiadaviek platných smerníc EÚ. Za označenie CE je zodpovedná spoločnosť TOSHIBA Europe GmbH, Hammfelddamm 8, 41460 Neuss, Germany. Kópiu oficiálneho Vyhlásenia o zhode si môžete pozriet na nasledujúcej webovej stránke: http://epps.toshiba-teg.com.

Pracovné prostredie

Elektromagnetická kompatibilita (EMC) tohto výrobku bola schválená typickým spôsobom pre túto kategóriu výrobkov pre domáce a komerčné prostredie a prostredie l'ahkého priemyslu. Všetky ostatné typy pracovného prostredia spoločnosť Toshiba neoverovala a použitie tohto výrobku v takomto pracovnom prostredí môže byť bud obmedzené, alebo sa neodporúča. Možné dôsledky používania tohto výrobku v neoverenom prostredí môžu byť nasledujúce: rušenie iných výrobkov alebo tohto výrobku v blízkom okolí s následným dočasným zlyhaním alebo stratou/poškodením údajov. Príklady neschváleného pracovného prostredia a príslušné odporúčania:

Priemyselné prostredie (kde sa napríklad používa najmä 3-fázové napájanie 380 V): Nebezpečenstvo rušenia tohto výrobku pre možné silné elektromagnetické polia, najmä v blízkosti veľkých strojov alebo napájacích jednotiek.
Zdravotnícke prostredie: Spoločnosť Toshiba neoverovala kompatibilitu so smernicami pre zdravotnícke zariadenia, preto tento výrobok nemôže slúžit’ ako zdravotnícky výrobok bez d’alšieho schválenia. Použitie v bežnom kancelárskom prostredí, napr. v nemocniciach, by nemalo byt’ problémom, ak zodpovedný úrad nevydal žiadne obmedzenia.
■ Automobilové prostredie: Prosím, nazrite do príručky k svojmu motorovému vozidlu a vyhl'adajte poznámky k používaniu tohto zariadenia (alebo jeho kategórie).
■ Letecké prostredie: Dodržiavajte pokyny letového personálu týkajúce sa obmedzenia použitia tohto výrobku.

Đalšie prostredia, ktoré sa netýkajú elektromagnetickej kompatibility

Vonkajšie použitie: Ako typické domáce/kancelárske zariadenie nemá tento výrobok žiadnu špeciálnu odolnosť voči prenikaniu vlhkosti a nie je odolný voči silným nárazom.
■ Explozívna atmosféra: Používanie tohto výrobku v takomto špeciálnom pracovnom prostredí (Ex) nie je povolené.

Nasledujúce informácie sú platné len pre členské štáty EÚ:

REACH – vyhlásenie o zhode

Nový predpis Európskej únie (EÚ) o chemikáliách, REACH (Registrácia, hodnotenie, schval’ovanie a obmedzenie chemikálií), nadobudol účinnost' 1. júna 2007.

Spoločnosť Toshiba splní všetky požiadavky smernice REACH a zaväzuje sa poskytovať našim zákazníkom informácie o chemických látkach v našich výrobkoch podľa smernice REACH.

Na webovej stránke www.toshiba.eu/reach získate informácie o prítomnosti látok z kandidátskeho zoznamu v našich výrobkoch podľa článku 59(1) smernice (ES) č. 1907/2006 („REACH“) v koncentrácií nad 0,1 % hmotnostných jednotiek.

Likvidácia výrobkov

Symbol prečiarknutého smetného koša na kolieskach signalizuje, že výrobky sa musia zbierat' a likvidovat' oddelene od komunálneho odpadu.

Čierny pruh signalizuje, že výrobok bol umiestnený na trh po 13. auguste 2005.

Podiel'aním sa na oddelenom zbere výrobkov pomôžete zaistiť správnu likvidáciu výrobkov, čím budete prispievať k predchádzaniu potenciálne negatívnym vplyvom na životné prostredie a l'udské zdravie.

Podrobnejšie informácie o zbere a recyklačných programoch vo vašej krajine nájdete na našej webovej stránke (www.toshiba.eu/innovation/generic/environment-vision) alebo kontaktujte miestny úrad či obchod, kde ste si výrobok zakúpili.

Vyhlásenia

©2013 TOSHIBA Europe GmbH. Všetky práva sú vyhradené.

Spoločnosť TOSHIBA si vyhradzuje právo na vykonanie technických zmien. Spoločnosť TOSHIBA nijako nezodpovedá za škody spôsobené priamo alebo nepriamo chybami, opomenutiami alebo nesúladom medzi týmto výrobkom a dokumentáciou.

Názov a logá Toshiba sú registrované obchodné známky spoločnosti Toshiba. Iné obchodné známky spomenuté alebo zobrazené v tomto dokumente sú majetkom ich príslušných vlastníkov. Spoločnosť nezodpovedá za chyby a vynechané časti.
