NÁVOD K OBSLUZE STOR.E Alu TV Kit TOSHIBA

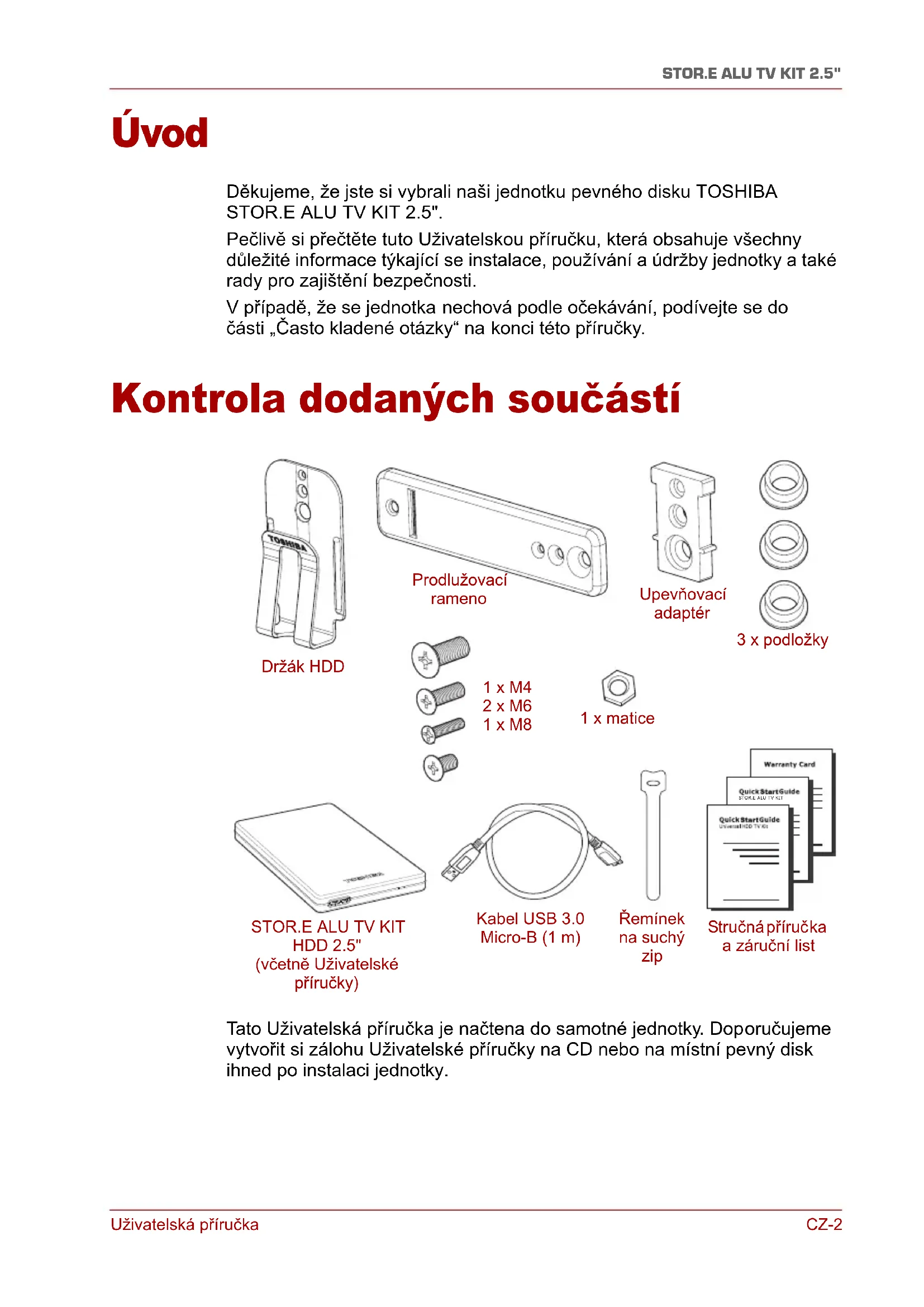

Úvod Děkujeme, že jste si vybrali naši jednotku pevného disku TOSHIBA STOR.E ALU TV KIT 2.5". Pečlivě si přečtěte tuto Uživatelskou příručku, která obsahuje všechny důležité informace týkající se instalace, používání a údržby jednotky a také rady pro zajištění bezpečnosti. V případě, že se jednotka nechová podle očekávání, podívejte se do části „Často kladené otázky“ na konci této příručky. Kontrola dodaných součástí Tato Uživatelská příručka je načtena do samotné jednotky. Doporučujeme vytvořit si zálohu Uživatelské příručky na CD nebo na místní pevný disk ihned po instalaci jednotky.

HDD 2.5" (včetně Uživatelské příručky) Kabel USB 3.0 Micro-B (1 m) Stručná příručka a záruční list Držák HDD Prodlužovací rameno Upevňovací adaptér 3 x podložky 1 x M4 2 x M6 1 x M8 1 x matice Řemínek na suchý zipUživatelská příručka CZ-3

STOR.E ALU TV KIT 2.5"

Bezpečnostní pokyny Aby nedošlo k závadě nebo poškození jednotky, je potřeba důsledně dodržovat pokyny uvedené níže. ■ Nezapomeňte si udělat zálohu všech dat z jednotky, protože společnost Toshiba nenese odpovědnost za porušení nebo ztrátu dat. Toshiba nebude krýt žádné náklady na obnovení dat. ■ Nikdy ■ neotevírejte kryt nebo jednotku ■ nerozebírejte jednotku nebo její součásti ■ neumisťujte kapaliny vedle jednotky nebo na ni, protože mohou poškodit jednotku, způsobit poranění, úraz elektrickým proudem nebo požár ■ nebouchejte jednotkou, neházejte s ní nebo netřeste ■ nehýbejte s jednotkou za provozu, aby nedošlo k poškození dat ■ nepoužívejte jiné konektory než typy napájené ze sběrnice USB ■ neodpojujte kabely za provozu. Nejdříve logicky odpojte jednotku! ■ nevystavujte jednotku teplotám mimo rozsah 5°C – 35°C za provozu a -20°C – 60°C ve vypnutém stavu ■ nevystavujte jednotku vlhkosti nebo mokru ■ nepřikrývejte jednotku za provozu, aby nedošlo k jejímu přehřátí ■ Jednotku okamžitě odpojte, jestliže ■ z krytu jednotky vychází kouř nebo neobvyklý zápach ■ do krytu jednotky vnikla voda nebo se jednotka namočila ■ do krytu jednotky se dostal cizí předmět ■ došlo k poškození kabelu (v takovém případě nahraďte kabel novým) Jestliže se jednotka chová nečekaným způ sobem nebo máte pochybnosti o elektrické bezpečnosti, okamžitě se obraťte na horkou linku TOSHIBA nebo na autorizovaného prodejce! VAROVÁNÍUživatelská příručka CZ-4

STOR.E ALU TV KIT 2.5"

Požadavky na systém ■ Televize nebo set-top s funkcí USB nahrávání (PVR) ■ Windows

7 / Windows 8 ■ CPU s rychlostí 750 MHz nebo vyšší ■ 10 MB místa na pevném disku ■ 256 MB systémové paměti ■ Jeden volný port USB 3.0 nebo USB 2.0 Instalace jednotky Informace o provozu s napájením ze sběrnice a dodaném USB kabelu: ■ Tato jednotka je napájená ze sběrnice. Není proto nutné připojovat externí napájecí zdroj, protože veškerá potřebná energie bude dodávána z připojeného USB portu. ■ Pasivní USB rozbočovače nebo USB konektory, jako jsou klávesnice, myši a podobná zařízení, není možné použít pro připojení jednotky. ■ Dbejte, aby všechny konektory byly správně zapojeny. ■ Při připojování kabelů na ně příliš netlačte. Před připojením zkontrolujte polaritu! Připojení jednotky k televizi USB 3.0 je zpětně kompatibilní s USB 2.0. POZNÁMKAUživatelská příručka CZ-5

STOR.E ALU TV KIT 2.5"

Připojení jednotky k počítači

1. Když je počítač zapnutý a plně spuštěný, zastrčte USB 3.0 Standardní-

A konektor do USB portu hostitelského systému nebo do aktivního USB rozbočovače.

2. Nyní zapojte USB 3.0 mikro-B konektor do příslušného portu v samotné

jednotce. Okamžitě ■ se rozsvítí indikátor napájení/dat, ■ jednotka se zapne, ■ měla by se logicky připojit a v části „Tento počítač“ by se měla objevit ikona nové jednotky.

1. USB 3.0 Mikro-B konektor 3. USB 3.0 Standardní-A konektor2. Indikátor napájení/dat 4. USB 3.0 hostitel

zpětně kompatibilní s USB 2.0

Tato jednotka pevného disku je určena k použití s televizí nebo set-top boxem. Kromě toho ji můžete použít se svým počítačem. Všimněte si, že změnou používání z televize na počítač nebo naopak může dojít kpřeformátování jednotky HDD a ke ztrátě všech dat. Proto si nezapomeňte vytvořit zálohu svých dat, protože společnost Toshiba nebude nést odpovědnost za porušení nebo ztrátu dat. POZNÁMKA Jestliže počítač nemá USB port 3.0, může být nutné použít pro počítač řídicí jednotku hostitele karet USB 3.0 Express Card. Jednotku pevného disku můžete připojit také do portu USB 2.0 v počítači, přenosová rychlost však bude snížena na úroveň USB 2.0. POZNÁMKAUživatelská příručka CZ-6

STOR.E ALU TV KIT 2.5"

Logické a fyzické odpojení jednotky Důrazně doporučujeme neodpojovat jednotku pouhým vytažením kabelu, protože se může stát, že budou právě v té chvíli přenášena data do jednotky. Tato data budou ztracena a může dojít k fyzickému poškození jednotky! Pro bezpečné odpojení jednotky proveďte kroky uvedené dále (Windows).

1. Klikněte na ikonu „Bezpečně odebrat hardware a vysunout médium“.

Objeví se vyskakovací pole se seznamem externích zařízení připojených k počítači.

2. Vyberte jednotku TOSHIBA pro vysunutí.

Po několika sekundách dostanete oznámení, že je možné bezpečně odebrat zařízení.

3. Klikněte na „OK“ a můžete odpojit jednotku.

Čištění pouzdra a obalu jednotky Před čištěním jednotky ověřte, že je fyzicky odpojená od počítače. Pro čištění jednotky doporučujeme používat standardní produkty a po vyčištění pečlivě otřít zbytky kapaliny na povrchu jednotky. Další rady Pokud jde o další akce v rámci běžného provozu, jako je přejmenování jednotky, zálohování dat nebo správa souborů, doporučujeme přečíst si uživatelskou příručku k operačnímu systému. Také v případě úkolů údržby, jako je defragmentace a optimalizace, doporučujeme přečíst si uživatelskou příručku k operačnímu systému. Důrazně doporučujeme používat antivirový software pro ochranu dat před úmyslným poškozením viry a trojskými koňmi. Často kladené otázky Otázka: Proč jednotka pevného disku nefunguje s mou televizí? Odpověď 1: Zkontrolujte, zda televize nebo set-top box mají USB port s elektrickým proudem min. 500 mA. Podívejte se do příručky k televizi nebo set-top boxu. Odpověď 2: Funkce USB nahrávání a přehrávání může záviset na funkcích a firmwaru televize nebo set-top boxu. Podívejte se do příručky k televizi nebo set-top boxu nebo se obraťte na zákaznickou podporu a zjistěte, zda jsou pro daný model nějaká omezení. Otázka: Je potřeba jednotku po instalaci naformátovat? Odpověď: Ne, jednotka je již naformátovaná z výroby.Uživatelská příručka CZ-7

STOR.E ALU TV KIT 2.5"

Otázka: Jsou potřeba pro systém Windows Vista, XP nebo Windows 7 ovladače pro USB? Odpověď: Ne, ty jsou k dispozici v operačním systému. Otázka: Je možné z této jednotky spouštět systém? Odpověď: Ne, protože systém Windows nepodporuje spouštění z externích jednotek pevného disku. Otázka: Proč jednotka nepotřebuje větrák? Odpověď: Jednotky jsou navrženy tak, aby byl zajištěn optimální odvod tepla, a není proto nutný žádný větrák. Výsledkem je téměř neslyšný provoz. Otázka: Proč je kapacita jednotky (uváděná ve Windows) menší než skutečná uváděná kapacita jednotky? Odpověď: Tento rozdíl je možné vysvětlit na základě použití různých metod výpočtu kapacity. Výrobci pevných disků počítají v desetinném systému, zatímco operační systém pracuje s binárním systémem. Příklad v desetinném systému: 1 GB = 1000 MB = 1 000 000 KB = 1 000 000 000 bajtů Příklad v binárním systému: 1 GB = 1024 MB = 1 048 576 KB = 1 073 741 824 bajtů Výsledkem je, že 120 GB (desetinný) pevný disk se ve Windows jeví jako pouze 112 GB (binární). Otázka: Mohu jednotku použít ke zkopírování operačního systému z jednoho počítače na druhý? Odpověď : Ne, musíte se řídit pokyny dodavatele operačního systému pro instalaci. Jednoduché zkopírování nefunguje. Otázka: Nabízí Toshiba služby pro obnovení dat? Odpověď: Ano, Toshiba nabízí službu obnovení dat pro jednotky pevných disků. Podívejte se na naše webové stránky www.toshiba-europe.com/ services, kde najdete další informace o této službě. Odstraňování závad Počítač vůbec nerozpoznal diskovou jednotku. ■ Zkontrolujte všechna zapojení. ■ Jestliže je jednotka připojena pomocí USB rozbočovače, ověřte, zda má rozbočovač vlastní napájení. ■ Jestliže používáte přídavnou (add-on) kartu, ujistěte se, že správně funguje a proveďte aktualizaci softwaru/firmwaru. Jestliže používáte systém Windows XP, zkontrolujte, zda má nainstalovaný Service Pack 1 nebo novější.Uživatelská příručka CZ-8

STOR.E ALU TV KIT 2.5"

Je nebezpečné, když se jednotka za provozu zahřívá? Odpověď: To je normální a tedy to není nebezpečné. Jednotka hlásí „Zařízení nelze spustit“. Odpověď: Jsou dva možné důvody. Buď se jedná o problém s napájením a je potřeba zkontrolovat zapojení, nebo jednotka vykazuje závadu a potřebuje servis. Jednotka není vidět v položce „Tento počítač“, ale objevuje se ve Správci zařízení. Odpověď: Postupujte podle těchto pokynů:

1. Pravým tlačítkem klikněte na položku „Tento počítač“.

2. Ve vyskakovací nabídce zvolte možnost „Správa“.

3. Zvolte možnost „Správa disku“.

Měl by se objevit seznam dostupných úložných zařízení.

4. Zkontrolujte, zda je uvedena vaše jednotka.

5. Klikněte pravým tlačítkem do pravého pole a ve vyskakovací

nabídce zvolte možnost „Odstranit oddíl“.

6. Klikněte pravým tlačítkem na pole a ve vyskakovací nabídce zvolte

možnost „Vytvořit nový oddíl“.

7. Poté v okně průvodce oddílem vyberte položku „Primární oddíl“.

8. Zobrazí se písmeno jednotky, které je možné změnit. Klikněte

9. Potvrďte naformátování jednotky.

Když se pokusím naformátovat jednotku, objeví se hlášení „Nelze dokončit formátování“. Odpověď: To může být způsobeno formátováním jednotky na soubor systémů FAT. Zkuste soubor systému „NTFS“ Tím by se měl problém vyřešit. Podpora TOSHIBA Potřebujete poradit? Podívejte se na stránky pro podporu pevných disků a úložných produktů TOSHIBA: www.toshiba.eu/storage/contact Ohledně reklamací se podívejte sem: computers.toshiba.eu/options-warrantyUživatelská příručka CZ-9

STOR.E ALU TV KIT 2.5"

Regulační opatření Splnění CE Pracovní prostředí Elektromagnetická kompatibilita (EMC) tohoto produktu byla ověřena typicky pro tuto produktovou kategorii pro tzv. obytné a komerční prostředí a prostředí lehkého průmyslu. Všechna další prostředí nebyla společností Toshiba ověřena a používání tohoto produktu v těchto pracovních prostředích může být buď zakázáno nebo je nelze doporučit. Možné následky použití tohoto produktu v neověřeném pracovním prostředí mohou být tyto: rušení jiných produktů nebo tohoto produktu v jejich blízkosti s výsledkem dočasné nefunkčnosti nebo ztráty/poškození dat. Příklad neověřeného pracovního prostředí a souvisejícího zařízení: ■ Průmyslové prostředí (např. tam, kde se používá především třífázové napětí 380 V): Nebezpečí rušení tohoto produktu z důvodu výskytu možných silných elektromagnetických polí, obzvláště v blízkosti velkých strojů napájecích jednotek. ■ Zdravotnické prostředí: společnost Toshiba neověřovala splnění nařízení pro zdravotnické produkty, tudíž tento produkt nelze používat jako zdravotnický produkt bez dalšího ověření. Použití v běžném kancelář ském prostředí, např. v nemocnicích, by nemělo představovat problém, pokud správa nemocnice nevydala zákaz. ■ Automobilové prostředí: vyhledejte pokyny v návodu k obsluze týkající se používání tohoto produktu (kategorie). ■ Letecké prostředí: řiďte se pokyny letového personálu, které se týkají zákazu použití Další prostředí bez souvislosti s EMC ■ Venkovní použití: Jako typické domácí/kancelářské zařízení nemá tento produkt žádnou zvláštní odolnost proti vniknutí vlhkosti a proti silným nárazům. ■ Explozivní atmosféra: Použití tohoto produktu v takovémto speciálním pracovním prostředí (Ex) není dovoleno. Tento produkt je označen značkou CE v souladu s požadavky příslušných směrnic EU. Odpovědnost za označení značkou CE nese Toshiba Europe, Hammfelddamm 8, 41460 Neuss, Německo. Kopii oficiálního Prohlášení o shodě je možné získat ztěchto webových stránek: http://epps.toshiba-teg.com.Uživatelská příručka CZ-10

STOR.E ALU TV KIT 2.5"

Následující informace jsou určeny pouze pro členské státy EU: REACH - Prohlášení o shodě

1. června 2007 vstoupilo v platnost nové chemické nařízení Evropské unie

(EU) s názvem REACH (Registration, Evaluation, Authorization and Restriction of Chemicals - Registrace, hodnocení, schvalování a zákazy chemikálií). Toshiba splní všechny požadavky REACH a je zavázána poskytovat svým zákazníkům informace o chemických látkách ve svých produktech v souladu s předpisem REACH. Navštivte následující webové stránky www.toshiba.eu/reach, kde jsou uvedeny informace o uvádění látek v našich výrobcích, které jsou uvedeny v kandidátském seznamu podle článku 59(1) Předpisu (EC) č. 1907/2006 („REACH“) a mají koncentraci větší než 0,1 % hmotnostních. Likvidace produktů Poznámky ©2013 TOSHIBA Europe GmbH. Všechna práva vyhrazena. TOSHIBA si vyhrazuje právo provádět technické změny. TOSHIBA nepřebírá odpovědnost za škody vzniklé přímo nebo nepřímo na základě chyb, opomenutí nebo rozporů mezi tímto produktem a dokumentací. Název Toshiba a její loga jsou registrované obchodní známky společnosti Toshiba. Ostatní obchodní známky zmíněné nebo uvedené v tomto dokumentu jsou vlastnictvím svých příslušných vlastníků. Chyby a opomenutí jsou vyhrazeny. Přeškrtnutý symbol odpadové nádoby znamená, že produkty je nutné sbírat a likvidovat odděleně od domácího odpadu. Černý pruh znamená, že produkt byl uveden na trh po 13. srpnu 2005. Svou účastí na odděleném sběru produktů pomáháte zajistit správnou likvidaci produktů a tím pomáháte předcházet potenciálním negativním dopadům na životní prostředí a lidské zdraví. Podrobnější informace o sběrných a recyklačních programech, které jsou k dispozici ve vaší zemi, uvádějí naše webové stránky (www.toshiba.eu/innovation/generic/environment-vision) nebo je můžete získat na svém místním úřadě nebo u prodejce produktu.Benutzerhandbuch DE-1
