KÄYTTÖOHJE STOR.E Alu TV Kit TOSHIBA

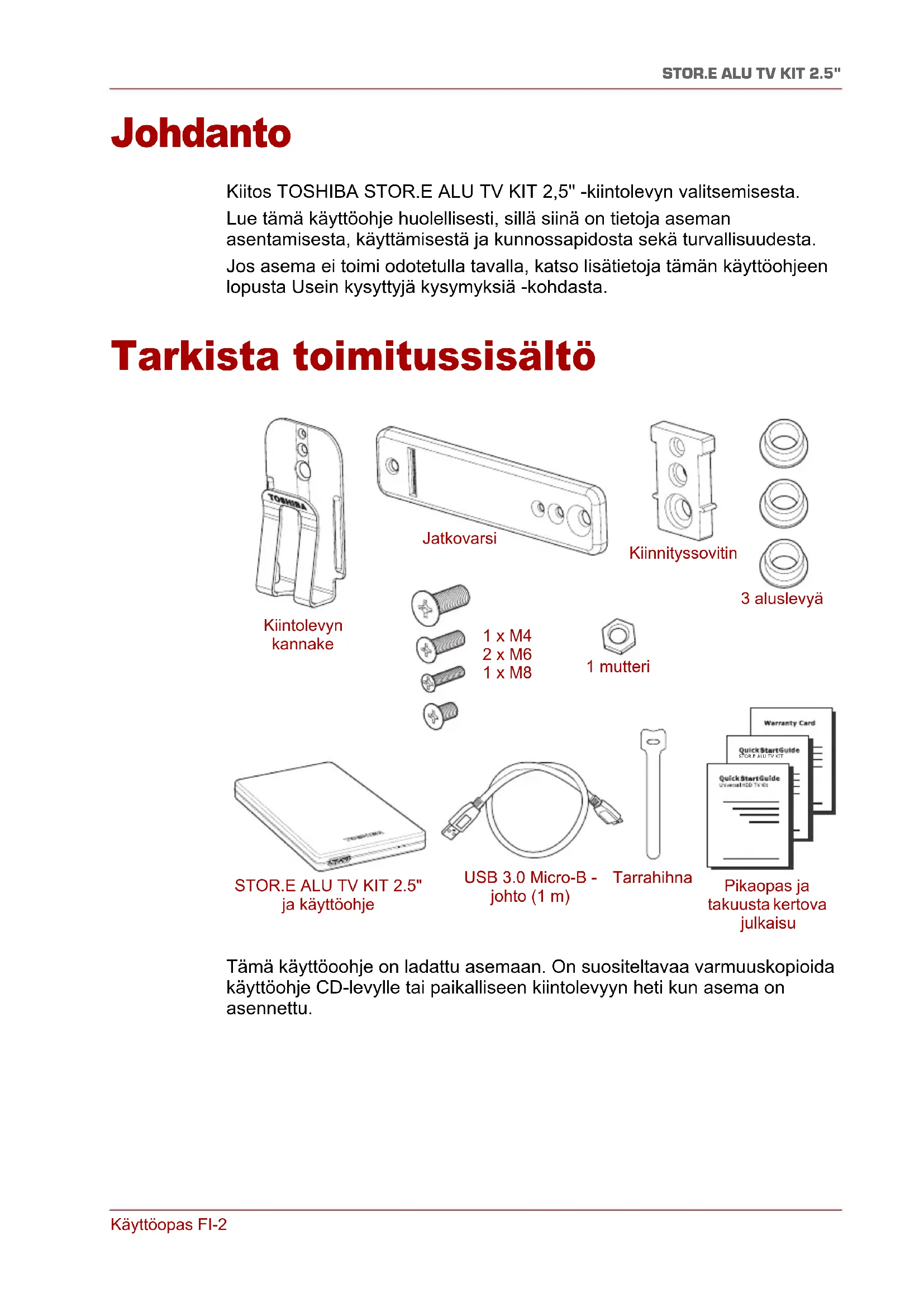

Johdanto Kiitos TOSHIBA STOR.E ALU TV KIT 2,5'' -kiintolevyn valitsemisesta. Lue tämä käyttöohje huolellisesti, sillä siinä on tietoja aseman asentamisesta, käyttämisestä ja kunnossapidosta sekä turvallisuudesta. Jos asema ei toimi odotetulla tavalla, katso lisätietoja tämän käyttöohjeen lopusta Usein kysyttyjä kysymyksiä -kohdasta. Tarkista toimitussisältö Tämä käyttöoohje on ladattu asemaan. On suositeltavaa varmuuskopioida käyttöohje CD-levylle tai paikalliseen kiintolevyyn heti kun asema on asennettu.

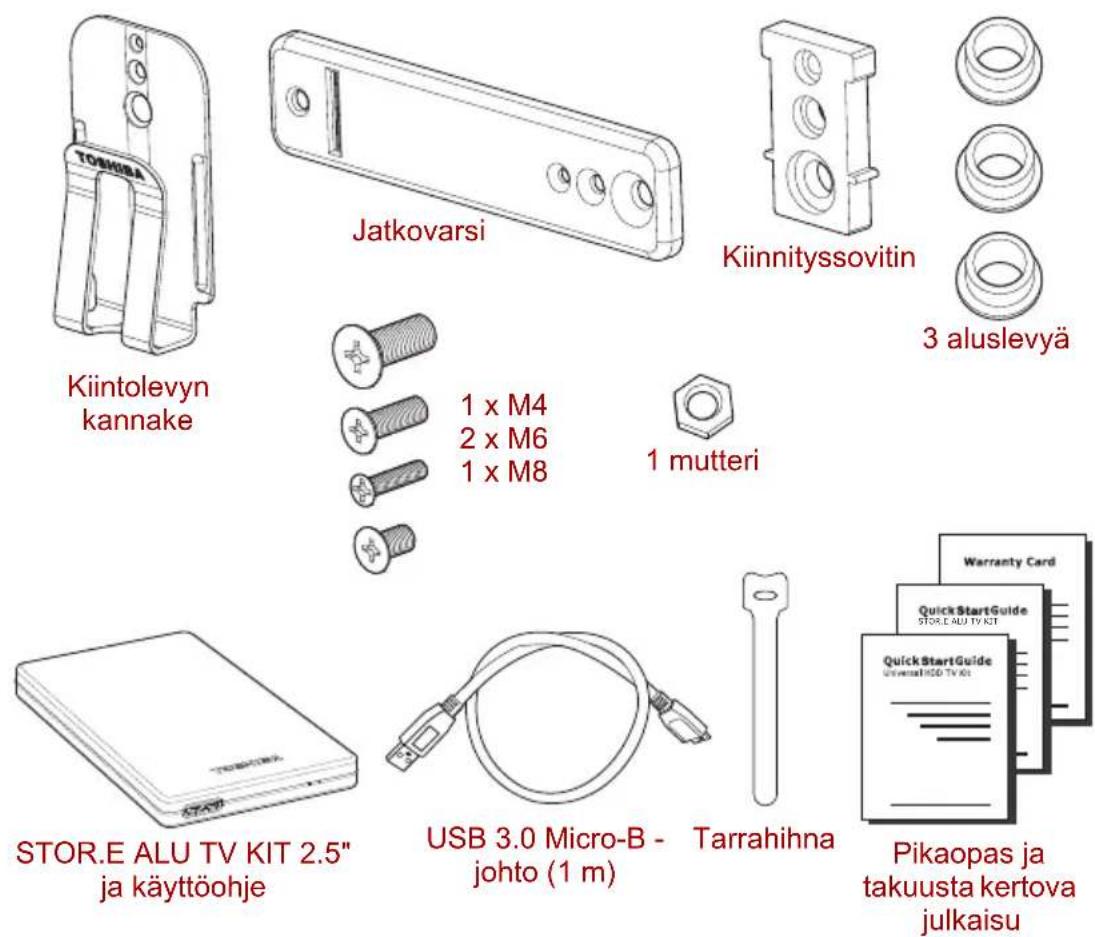

ja käyttöohje USB 3.0 Micro-B - johto (1 m) Pikaopas ja takuusta kertova julkaisu Kiintolevyn kannake Jatkovarsi Kiinnityssovitin 3 aluslevyä 1 x M4 2 x M6 1 x M8 1 mutteri TarrahihnaKäyttöopas FI-3

STOR.E ALU TV KIT 2.5"

Turvallisuusohjeet Noudata jäljempänä lueteltuja varo-ohjeita huolellisesti toimintahäiriöiden ja aseman vaurioitumisen välttämiseksi. ■ Varmuuskopioi kaikki aseman sisältämät tiedot. Toshiba ei vastaa tietojen vaurioitumisesta tai katoamisesta. Toshiba ei korvaa tietojen palauttamisen aiheuttamia kustannuksia. ■ Älä ■ avaa koteloa tai asemaa ■ pura asemaa tai sen osia ■ aseta nesteitä aseman lähelle tai päälle, sillä muutoin asema voi vaurioitua tai voi aiheutua henkilövahinko, sähköisku tai tulipalo. ■ pudota asemaa tai altista sitä iskuille ■ siirrä asemaa sen ollessa käytössä, sillä muutoin tiedot voivat vaurioitua ■ käytä muuta kuin virtaa syöttävää USB -liitäntää ■ irrota johtoja aseman ollessa toiminnassa. Irrota asema ensin. ■ Älä altista asemaa lämpötilalle alle 5 °C tai yli 35 °C sen ollessa toiminnassa tai alle -20 °C tai yli 60 °C virran ollessa katkaistuna. ■ altista asemaa kosteudelle tai märkyydelle ■ peitä asemaa sen ollessa käytössä. Muutoin se voi ylikuumentua. ■ Katkaise heti virransyöttö asemaan, jos ■ siitä tulee savua tai epätavallista hajua ■ asemaan pääsee vettä tai se kastuu ■ asemaan on joutunut vieras esine ■ sähköjohto vaurioituu. Vaihda sähköjohto uuteen. Jos asema toimii odottamattomalla tavalla tai epäilet sen sähköturvallisuutta, ota heti yhteys TOSHIBAn asiakaspalveluun tai valtuutettuun jälleenmyyjään. VAARAKäyttöopas FI-4

STOR.E ALU TV KIT 2.5"

Järjestelmävaatimukset ■ Televisio tai digitaalivastaanotin, jossa on USB-tallennustoiminto (PVR) ■ Windows

7 / Windows 8 ■ Vähintään 750 MHz:n prosessori ■ 10 Mt vapaata kiintolevytilaa ■ 256 MB muistia ■ Yksi vapaa USB 3.0- tai USB 2.0 -liitäntä Aseman asentaminen Tietoja liitännästä virtaa saavasta asemasta ja sen mukana toimitetusta USB-johdosta ■ Tämä asema saa virtaa USB-liitännän kautta. Siksi sitä ei tarvitse yhdistää muuntajaan. ■ Asemaan ei voi yhdistää passiivisia USB-keskittimiä eikä näppäimistön kaltaisia USB-laitteita. ■ Varmista, että liittimet yhdistetään oikein. ■ Älä käytä liikaa voimaa, kun yhdistät johtoja. Tarkista napaisuus ennen yhdistämistä. Aseman yhdistäminen televisioon USB 3.0 on taaksepäin USB 2.0 -yhteensopiva. HUOMAUTUSKäyttöopas FI-5

STOR.E ALU TV KIT 2.5"

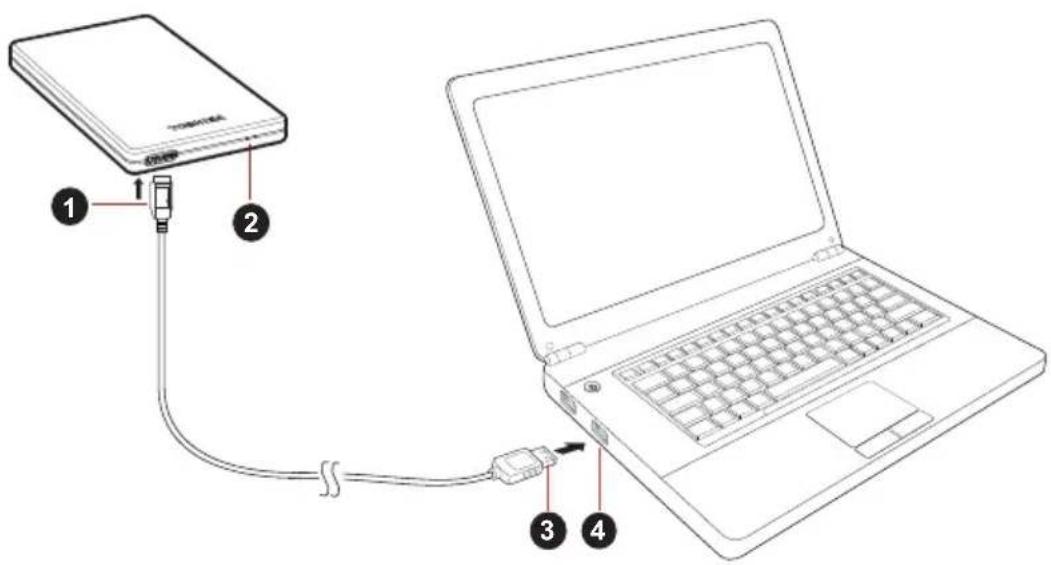

Aseman yhdistäminen tietokoneeseen

1. Kun tietokone on käynnistetty. yhdistä tavallinen USB 3.0 A -liitin

isäntälaitteen USB-liitäntään tai aktiiviseen USB-keskittimeen.

2. Yhdistä nyt USB 3.0 micro B -liitin aseman liitäntään.

Heti ■ Virran/tietojen merkkivalo syttyy. ■ Asema käynnistyy. ■ Asema tunnistetaan, ja sen kuvake tulee näkyviin Oma tietokone- näkymään. 1. USB 3.0 Micro-B -liitin 3. USB 3.0 Standard-A -liitin2. Virta/tietomerkkivalo 4. USB 3.0 on taaksepäin USB 2.0 -yhteensopiva.

Tämä kiintolevy on tarkoitettu käytettäväksi yhdessä television tai digitaalivastaanottimen kanssa. Sitä voi käyttää myös yhdessä tietokoneen kanssa. Huomaa, että kiintolevyn siirtäminen televisiosta tietokoneeseen tai toisin päin voi aiheuttaa sen alustamisen uudelleen. Tällöin voit menettää tietoja. Varmuuskopioi kaikki tiedot. Toshiba ei vastaa tietojen vaurioitumisesta tai katoamisesta. HUOMAUTUS Jos tietokoneessa ei ole USB 3.0 -liitäntää, siihen on ehkä asennettava USB

3.0 Express Card -ohjain. Tämä laite voidaan yhdistää myös tietokoneen

USB 2.0 -liitäntään. Tällöin tiedosiirtonopeus jää USB 2.0 -tasolle. HUOMAUTUSKäyttöopas FI-6

STOR.E ALU TV KIT 2.5"

Aseman irrottaminen Asemaa ei pidä irrottaa vetämällä johto irti, sillä tietoja saatetaan kirjoittaa asemaan parhaillaan. Muutoin tietoja katoaa ja asema voi vaurioitua. Irrota asema turvallisesti seuraamalla näitä ohjeita (Windows).

1. Napsauta Laitteiston ja median poistaminen -kuvaketta.

Tietokoneeseen yhdistetyt oheislaitteet näkyvät näyttöön tulevassa ikkunassa.

2. Valitse TOSHIBA-asema poistettavaksi.

Muutaman sekunnin kuluttua näkyviin tulee ilmoitus, jonka mukaan laite voidaan poistaa turvallisesti.

3. Napsauta OK-painiketta. Nyt voit irrottaa aseman.

Aseman ulkopintojen puhdistaminen Ennen aseman puhdistamista varmista, että se on irrotettu tietokoneesta. On suositeltavaa käyttää puhdistamisessa tavallisia puhdistusaineita. Kuivaa nesteet aseman pinnalta. Lisätietoja Käyttöjärjestelmän käyttöohjeessa on lisätietoja aseman nimen vaihtamisesta, tietojen varmuuskopioimisesta ja tiedostojen hallinnasta. Siinä kerrotaan myös aseman kiintolevyn eheyttämisestä ja optimoimisesta. On erittäin suositeltavaa käyttää virustorjuntaohjelmaa tietojen suojaamiseksi viruksilta ja Troijan hevosilta. Usein kysytyt kysymykset Q: Miksi kiintolevy ei toimi yhdessä televisioni kanssa? A1: Tarkista, että televisiossa tai digitaalivastaanottimessa on USB-liitäntä, johon syötetään vähintään 500 mA. Lisätietoja on television tai digitaalivastaanottimen käyttöohjeessa. A2: USB-tallennus ja -toisto voivat vaihdella television tai digitaalivastaanottimen ominaisuuksien ja laiteohjelmiston mukaan. Katso television tai digitaalivastaanottimen käyttöohjeesta tai sen valmistajan asiakaspalvelusta, liittyykö siihen jotain rajoituksia. Q: Onko asema alustettava asentamisen jälkeen? A: Ei, sillä se on alustettu tehtaalla.Käyttöopas FI-7

STOR.E ALU TV KIT 2.5"

Q: Tarvitaanko Windows Vista-, XP- tai Windows 7 -käyttöjärjestelmässä USB-ohjaimia? A: Ei, sillä käyttöjärjestelmä sisältää ne. Q: Voinko käynnistää tietokoneeni aseman avulla? A: Et, sillä Windows ei tue käynnistämistä ulkoisesta kiintolevystä. Q: Miksi asemassa ei ole tuuletinta? A: Asema haihduttaa ylimääräisen lämmön muulla tavalla, joten tuuletinta ei tarvita. Siksi se toimii lähes äänettömästi. Q: Miksi aseman kapasiteetti näkyy Windowsissa todellisuutta pienempänä? A: Kapasiteetin laskentamenetelmän vaihtelevat. Kiintolevyjen valmistajat käyttävät desimaalijärjestelmää, mutta käyttöjärjestelmä laskee kapasiteetin binaarisesti. Desimaalijärjestelmä: 1 Gt = 1000 Mt = 1 000 000 kt = 1 000 000 000 tavua Binaarijärjestelmä: 1 Gt = 1024 Mt = 1 048 576 kt = 1 073 741 824 tavua Siksi desimaalijärjestelmän mukaan 120 Gt:n kiintolevy näyttää sisältävän Windowsissa 112 Gt (binaarinen). Q: Voiko aseman avulla kopioida käyttöjärjestelmän yhdestä tietokoneesta toiseen? A: Ei. Seuraa käyttöjärjeselmän asennusohjeita. Pelkkä kopio ei toimi. Q: Tarjoaako Toshiba tietojenpalautuspalveluita? A: Kyllä. Toshiba tarjoaa ulkoisten kiintolevyjen tietojenpalautuspalveluita. Lisätietoja on osoitteessa www.toshiba-europe.com/services. Ongelmanratkaisu Tietokoneeni ei tunnista levyasemaa. ■ Varmista, että kaikki liitännät ovat tiukkoja. ■ Jos käytät USB-keskitintä, varmista, että siihen syötetään virtaa. ■ Jos käytät laajennuskorttia, tarkista, että se toimii oikein. Päivitä laiteohjelmisto tarvittaessa. Jos tietokoneessa on Windows XP, varmista, että siinä on Service Pack 1 tai uudempi. Jos asema lämpenee käytön aikana, onko se vaarallista? A: Se on normaalia.Käyttöopas FI-8

STOR.E ALU TV KIT 2.5"

Asema tuo näyttöön Device cannot start (Laitetta ei voi käynnistää) - ilmoituksen. A: Mahdollisia syitä on kaksi. Asemaan ei syötetä virtaa, jolloin yhteydet on tarkistettava, tai asemassa on vika, jolloin se on toimitettava huoltoon. Asemaa ei näy Oma tietokone -kansiossa, mutta se näkyy laitehallinnassa. A: Toimi seuraavasti.

1. Napsauta Oma tietokone -kuvaketta hiiren kakkospainikkeella.

2. Valitse ponnahdusvalikosta Hallinta-vaihtoehto.

3. Valitse Levyn hallinta -vaihtoehto.

Näet luettelon käytettävissä olevista tallennuslaitteista.

4. Tarkista, näkyykö asema luettelossa.

5. Napsauta hiiren kakkospainikkeella oikeanpuoleista ruutua ja valitse

avautuvasta valikosta Poista osio -vaihtoehto.

6. Napsauta hiiren kakkospainikkeella ruutua ja valitse avautuvasta

valikosta Luo uusi osio -vaihtoehto.

7. Valitse ohjatussa toiminnossa Ensisijainen osio -vaihtoehto.

Napsauta Seuraava-painiketta.

8. Näkyviin tulee aseman kirjain. Voit muuttaa sen Napsauta

Seuraava-painiketta.

9. Vahvista aseman alustaminen.

Kun yritän alustaa aseman, näkyviin tulee Could not complete format (Ei voi alustaa) -ilmoitus. A: Syynä voi olla aseman alustaminen FAT-tiedostojärjestelmään. Valitse NTFS-tiedostojärjestelmä. Sen pitäisi ratkaista ongelma. TOSHIBA-tuotetuki Tarvitsetko apua? Lisätietoja on TOSHIBA-kiintolevyjen ja -tallennuslaitteiden tukisivulla: www.toshiba.eu/storage/contact Lisätietoja takuusta: computers.toshiba.eu/options-warrantyKäyttöopas FI-9

STOR.E ALU TV KIT 2.5"

Asetusten vaatimat ilmoitukset CE-vaatimukset Työskentely-ympäristö Tämä tuote on suunniteltu täyttämään sähkömagneettista yhteensopivuutta koskevat vaatimukset (EMC) asuinympäristöissä, kaupallisissa ympäristöissä ja kevyen teollisuuden ympäristöissä. Toshiba ei ole perehtynyt tämän laitteen käyttämiseen muualla. Käyttämistä muualla ei suositella, ja tällainen käyttäminen voi olla rajoitettua. Tämän laitteen käyttäminen muualla voi voi aiheuttaa häiriöitä muille lähellä oleville laitteille, toimintavirheitä tai tietojen katoamista. Laitteen käyttämistä ei ole tutkittu esimerkiksi seuraavissa ympäristöissä: ■ Teollinen ympäristö (käytetään lähinnä 3-vaiheista 380 voltin virtaa): Suurien koneiden aiheuttamat voimakkaat sähkömagneettiset kentät voivat häiritä tämän laitteen toimintaa. ■ Lääketieteellinen ympäristö: Toshiba ei ole tarkistanut tämän laitteen toimintaa lääketieteellisten tuotteiden direktiivin mukaisesti, joten sitä ei pidä käyttää lääketieteellisenä laitteena ilman tarvittavia tarkistuksia. Laitteen käyttäminen esimerkiksi sairaalan toimistotiloissa ei aiheuta ongelmia, jos sitä ei ole kielletty. ■ Autot: Tarkista auton käyttöohjeesta, mitä siinä sanotaan tällaisten tuotteiden käyttämisestä. ■ Ilmailu: Noudata matkustamohenkilöstön antamia ohjeita käyttämisestä lennon aikana. Muut ympäristöt ■ Käyttäminen ulkona: Koska tämä laite on suunniteltu käytettäväksi kotona tai toimistossa, sitä ei ole suojattu kosteudelta eikä voimakkailta iskuilta. ■ Käyttäminen räjähtävien aineiden lähellä: Tämän tuotteen käyttäminen ei ole sallittua paikoissa, joissa vallitsee räjähdysvaara. Tälle tuotteelle on myönnetty CE-merkintä asianomaisten EU-direktiivien mukaisesti. Merkintää on hakenut Toshiba Europe, GmbH, Hammfelddamm 8, 41460 Neuss, Germany. CE-vaatimusten täyttövakuutus on luettavissa osoitteessa http://epps.toshiba-teg.com.Käyttöopas FI-10

STOR.E ALU TV KIT 2.5"

Seuraavat tiedot on tarkoitettu vain EU-jäsenmaiden asukkaille: REACH-vaatimustenmukaisuusvakuutus Euroopan unionin (EU) uusi REACH-kemikaaliasetus (lyhenne sanoista Registration, Evaluation, Authorization and Restriction of Chemicals) tuli voimaan 1.6.2007. Toshiba täyttää kaikki REACH-vaatimukset ja sitoutuu antamaan asiakkailleen tietoja tuotteissaan käytettävistä kemikaaleista REACH- määräysten mukaisesti. Sivustossa www.toshiba.eu/reach on tietoja kandidaattiluettelon sisältämistä tuotteissamme käytettävistä aineista säädöksen (EU) 1907/2006 (REACH) artiklan 59(1) mukaisesti, jos pitoisuus ylittää 0,1 painoprosenttia. Tuotteiden hävittäminen Ota huomioon ©2013 TOSHIBA Europe GmbH. Kaikki oikeudet pidätetään. TOSHIBA pidättää itsellään oikeuden tehdä teknisiä muutoksia. TOSHIBA ei vastaa virheistä, jotka aiheutuvat suoranaisesti tai epäsuorasti tämän tuotteen ja sen dokumentaation välisistä virheistä tai puutteista. Toshiba-nimi ja -logot ovat Toshiban rekisteröityjä tavaramerkkejä. Kaikki muut tässä asiakirjassa mainitut tavaramerkit ovat omistajiensa omaisuutta. Emme vastaa virheistä tai puutteista. Rastilla varustetun jäteastiankuva ilmaisee, että tuotteet on toimitettava kierrätykseen. Niitä ei saa hävittää talousjätteen mukana. Musta palkki ilmaisee, että tuote on tuotu markkinoille 13.8.2005 jälkeen. Toimittamalla tuotteet kierrätykseen autat estämään niitä vaikuttamasta haitallisesti ympäristöön ja ihmisten terveyteen. Lisätietoja oman maasi jätteenkeräys- ja kierrätysohjelmasta saat Internet-sivustostamme (www.toshiba.eu/innovation/generic/ environment-vision), asianmukaisilta viranomaisilta tai liikkeestä, josta tuote ostettiin.Manuel de l'utilisateur FR-1
