РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ STOR.E Alu TV Kit TOSHIBA

Руководство пользователя

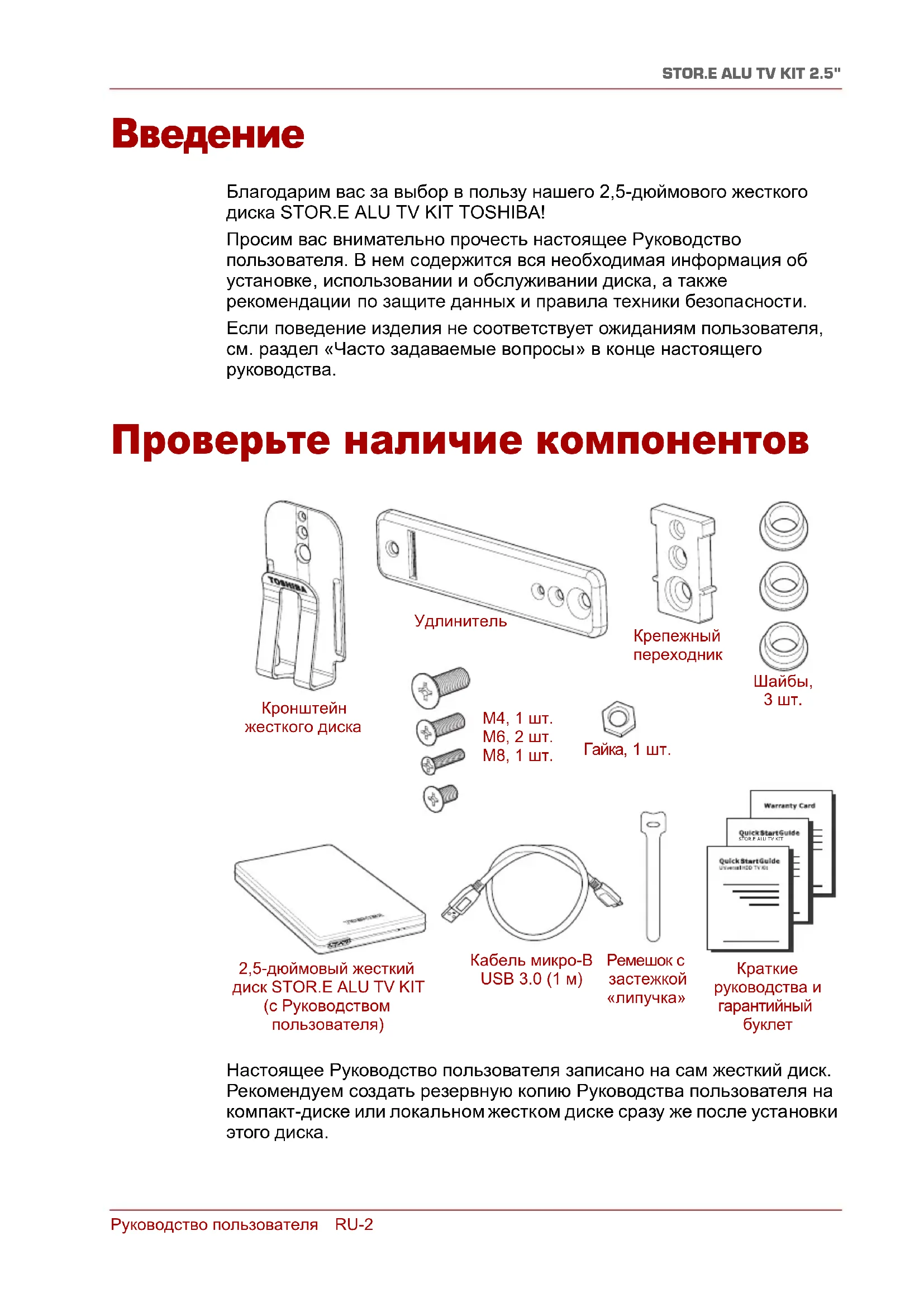

Благодарим вас за выбор в пользу нашего 2,5-дюймового жесткого диска STOR.E ALU TV KIT TOSHIBA! Просим вас внимательно прочесть настоящее Руководство пользователя. В нем содержится вся необходимая информация об установке, использовании и обслуживании диска, а также рекомендации по защите данных и правила техники безопасности. Если поведение изделия не соответствует ожиданиям пользователя, см. раздел «Часто задаваемые вопросы » в конце настоящего руководства. Проверьте наличие компонентов Настоящее Руководство пользователя записано на сам жесткий диск. Рекомендуем создать резервную копию Руководства пользователя на компакт-диске или локальном жестком диске сразу же после установки этого диска.

2,5-дюймовый жесткий диск STOR.E ALU TV KIT (с Руководством пользователя) Кабель микро-B USB 3.0 (1 м)

руководства и гарантийный

3 шт. M4, 1 шт. M6, 2 шт. M8, 1 шт. Гайка, 1 шт.

«липучка»Руководство пользователя RU-3

STOR.E ALU TV KIT 2.5"

Правила техники безопасности Во избежание нарушений в работе диска и его повреждения необходимо строго соблюдать изложенные далее меры предосторожности. ■ Следует периодически создавать резервные копии всех данных, находящихся на диске. Корпорация Toshiba не несет ответственности ни за порчу, ни за потерю данных. Корпорация Toshiba не компенсирует расходы, связанные с восстановлением данных. ■ Запрещается ■ открывать корпус и диск; ■ разбирать диск и его части; ■ размещать жидкости рядом с диском и на диске, поскольку это может привести к повреждению диска, получению телесных повреждений, поражению электрическим током или пожару; ■ ударять, ронять и трясти диск; ■ перемещать диск во время его работы – это может привести к повреждению данных; ■ использовать другие разъемы , кроме шины USB с подачей

■ отсоединять кабели во время работы. Сначала диск необходимо размонтировать! ■ подвергать диск воздействию температур, выходящих за следующие диапазоны: 5–35 °C (работа), -20–60 °C (выключенное состояние); ■ подвергать диск воздействию влаги и сырости; ■ накрывать диск во время его работы – это может привести к перегреву диска. ■ Необходимо немедленно отсоединить диск, если: ■ из корпуса диска идет дым или выделяется необычный запах; ■ в корпус диска проникла вода или диск намок; ■ в корпус диска проник какой бы то ни было предмет; ■ был поврежден кабель (в этом случае кабель следует заменить

Если диск ведет себя не так, как ожидается, или у вас

сомнения по поводу электробезопасности, немедленно обратитесь на горячую линию или к уполномоченному торговому представителю TOSHIBA! ОСТОРОЖНО!Руководство пользователя RU-4

STOR.E ALU TV KIT 2.5"

Требования к системе ■ Телевизор или телеприставка с функцией записи через USB (функцией видеомагнитофона) ■ Windows

7/Windows 8 ■ Центральный процессор с тактовой частотой не менее 750 МГц ■ 10 МБ пространства на системном жестком диске ■ 256 МБ системной памяти ■ Один свободный порт USB 3.0 или USB 2.0 Установка диска Информация о работе с питанием от шины и прилагаемом кабеле USB: ■ Диск питается от шины, поэтому необходимость в подключении внешнего источника электропитания отсутствует, поскольку необходимый ток будет подаваться портами USB, к которым выполнено подключение. ■ К диску нельзя подключать пассивные концентраторы USB, а также клавиатуры, мыши и другие аналогичные устройства USB. ■ Необходимо следить за правильностью положения штекеров при подключении. ■ Запрещается применять силу при подключении кабелей. Перед подключением необходимо проверять полярность! Подключение диска к телевизору Интерфейс USB 3.0 обратно совместим с USB 2.0 ПРИМЕЧАНИЕРуководство пользователя RU-5

STOR.E ALU TV KIT 2.5"

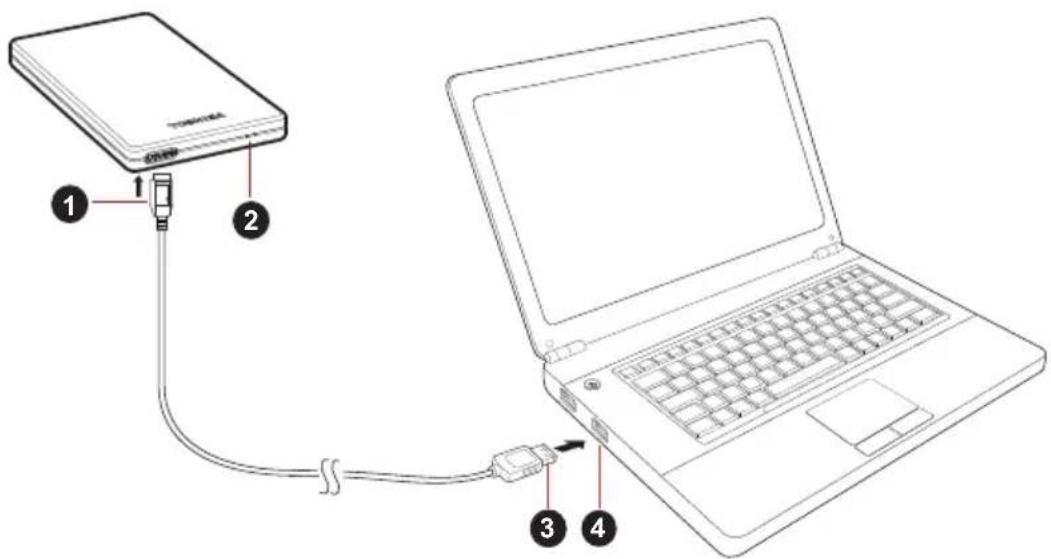

Подключение диска к компьютеру

1. При включенном и полностью загруженном компьютере вставьте

штекер стандартный-A USB 3.0 в порт USB хост-системы или активного концентратора USB.

2. Теперь вставьте штекер микро-B USB 3.0 в соответствующий порт

■ засветится индикатор питания/передачи данных; ■ включится питание диска; ■ диск должен смонтироваться, а в окне «Мой компьютер» (My Computer) должен появиться значок нового диска

1. Штекер микро-B USB 3.0 3. Штекер стандартный-A USB 3.0

2. Индикатор питания/передачи данных 4. Хост USB 3.0

обратно совместим с USB 2.0

Этот жесткий диск предназначен для использования совместно с телевизором или телеприставкой. Кроме того, его можно использовать совместно с компьютером. Обратите внимание на то, что в результате перехода от использования совместно с телевизором к использованию совместно с компьютером и наоборот может быть выполнено форматирование жесткого диска, и все ваши данные могут быть потеряны. Вот почему следует периодически создавать резервные копии данных. Корпорация Toshiba не несет ответственности ни за порчу, ни за потерю данных.

Возможно, понадобится хост-контроллер USB 3.0 формата Express Card, если компьютер не имеет порта USB 3.0. Устройство также можно подключить к порту USB 2.0 компьютера, но скорость передачи данных в этом случае будет ограничена возможностями стандарта USB 2.0. ПРИМЕЧАНИЕРуководство пользователя RU-6

STOR.E ALU TV KIT 2.5"

Размонтирование и отключение

Настоятельно рекомендуется не отключать диск посредством только отсоединения кабеля, поскольку в момент отсоединения может происходить запись данных на диск. Эти данные будут потеряны, а диск может получить физические повреждения! Чтобы безопасно размонтировать диск, выполните описанные ниже действия (Windows).

1. Щелкните значок «Безопасное извлечение устройств и дисков»

(Safely Remove Hardware and Eject Media). Появится всплывающее сообщение, в котором будут перечислены все внешние устройства, подключенные к компьютеру.

2. Выберите диск TOSHIBA для извлечения.

Через несколько секунд вы получите уведомление о том, что теперь устройство можно безопасно удалить.

3. Нажмите кнопку OK. Теперь диск можно отсоединить.

Чистка корпуса диска Перед чисткой диск необходимо физически отсоединять от компьютера. Для чистки рекомендуется использовать стандартные средства. Остаточную чистящую жидкость следует стирать с поверхности. Дополнительная информация Информацию о порядке переименования диска, создания резервных копий данных, управления файлами и выполнения других стандартных операций, предусмотренных в ходе нормальной эксплуатации, рекомендуем смотреть в руководстве пользователя операционной системы. Также сведения о выполнении дефрагментации, оптимизации и других задач, связанных с обслуживанием, см. в руководстве пользователя операционной системы. Кроме того, настоятельно рекомендуем установить антивирусное программное обеспечение, чтобы защитить данные от намеренного вреда, который могут причинить вирусы и «троянские» программы.Руководство пользователя RU-7

STOR.E ALU TV KIT 2.5"

Часто задаваемые вопросы В: Почему жесткий диск не работает с моим телевизором? О1: Проверьте и убедитесь в том, что телевизор или телеприставка имеет порт USB, на который подается электрический ток силой не менее 500 мА. Также см. руководство по эксплуатации телевизора или телеприставки. О2: Возможность использования функций записи и воспроизведения через интерфейс USB может зависеть от встроенного программного обеспечения и других особенностей телевизора или телеприставки. См. руководство по эксплуатации телевизора или телеприставки или обратитесь в службу поддержки клиентов за информацией о существовании ограничений в отношении вашей модели. В: Нужно ли форматировать диск после его установки? О: Нет, диск уже отформатирован в процессе изготовления. В: Нужны ли драйверы USB для Windows Vista, XP или Windows 7? О: Нет, они уже имеются в операционной системе. В: Можно ли загружать систему с этого диска? О: Нет, потому что система Windows не поддерживает загрузку с внешних жестких дисков. В: Почему этому диску не нужен вентилятор? О: Конструкция диска обеспечивает оптимальное рассеивание тепла, поэтому вентилятор не требуется. В результате изделие

почти бесшумно. В: Почему емкость диска (отображаемая в Windows) меньше его фактической заявленной емкости? О: Различие объясняется применением разных способов расчета

Производители жестких дисков выполняют расчет в десятичной системе, а операционная система – в двоичной. Пример расчета в десятичной системе: 1 ГБ = 1000 МБ = 1 000 000 КБ = 1 000 000 000 байт Пример расчета в двоичной системе: 1 ГБ = 1024 МБ = 1 048 576 КБ = 1 073 741 824 байт В результате емкость 120-гигабайтного (по десятичной системе) жесткого диска в системе Windows отображается равной 112 ГБ (по двоичной системе).Руководство пользователя RU-8

STOR.E ALU TV KIT 2.5"

В: Можно ли использовать диск для копирования операционной системы с одного компьютера на другой? О: Нет, операционную систему необходимо установить в соответствии с инструкциями ее поставщика. Простое копирование не обеспечит ее работоспособность. В: Оказывает ли корпорация Toshiba услуги восстановления данных? О: Да, корпорация Toshiba предлагает услугу восстановления данных с внешних жестких дисков. Более подробную информацию об этой услуге см. на веб-сайте www.toshiba-europe.com/services. Возможные проблемы и способы

Диск не распознается компьютером. ■ Убедитесь в надежности всех соединений. ■ Если диск подключен через концентратор USB, убедитесь в том, что концентратор имеет собственный источник питания. ■ Если используется плата расширения, убедитесь в том, что она функционирует надлежащим образом, и при необходимости обновите ее программное обеспечение, в том числе встроенное. Если используется система Windows XP, убедитесь в том, что установлен пакет обновления Service Pack 1 или более поздний. Опасен ли нагрев диска во время работы? О: Это нормально и поэтому не опасно. Диск сообщает об ошибке «Запуск устройства невозможен» (Device cannot start). О: Возможны две причины. Либо имеется проблема с питанием и необходимо проверить соединения, либо диск неисправен и требует ремонта. Диск отсутствует в окне «Мой компьютер» (My Computer), но присутствует в диспетчере устройств. О: Следуйте этим инструкциям:

1. Щелкните правой кнопкой значок «Мой компьютер» (My

2. Во всплывающем меню выберите «Управление» (Manage).

3. Выберите «Управление дисками» (Disk Management).

Должен открыться список доступных устройств хранения.

4. Проверьте, присутствует ли в списке ваш диск.Руководство пользователя RU-9

STOR.E ALU TV KIT 2.5"

5. Щелкните правой кнопкой в окне справа и во всплывающем

меню выберите «Удалить раздел» (Delete Partition).

6. Щелкните правой кнопкой в окне. Во всплывающем меню

выберите «Создать новый раздел» (Create New Partition).

7. Затем в окне мастера разделов выберите «Основной раздел»

(Primary Partition). Нажмите кнопку «Далее» (Next).

8. Будет отображена буква диска, которую вы можете изменить.

Нажмите кнопку «Далее» (Next).

форматирование диска. При попытке отформатировать диск выдается сообщение «Не удалось выполнить форматирование» (Could not complete format). О: Возможно, причина заключается в том, что предпринимается попытка отформатировать диск в файловой системе FAT. Попробуйте использовать файловую систему NTFS. В результате проблема должна решиться. Поддержка TOSHIBA Нужна помощь? Посетите страницу поддержки жестких дисков и устройств хранения TOSHIBA по адресу www.toshiba.eu/storage/contact Информацию о предъявлении претензий по гарантии см. по адресу computers.toshiba.eu/options-warranty Заявления о соответствии нормативным требованиям Соответствие требованиям ЕС Данное изделие имеет маркировку CE, отвечающую требованиям соответствующих директив ЕС. Ответственность за эту маркировку несет компания TOSHIBA Europe GmbH, Hammfelddamm 8, 41460 Neuss, Germany (Германия). С текстом официальной Декларации соответствия можно ознакомиться на веб-сайте http://epps.toshiba-teg.com.Руководство пользователя RU-10

STOR.E ALU TV KIT 2.5"

Условия эксплуатации Соответствие данного изделия требованиям в отношении электромагнитной совместимости проверялось типовым для данной категории изделий способом применительно к так называемым бытовым, коммерческим и мелкопромышленным условиям. Проверка на возможность использования в других условиях корпорацией Toshiba не проводилась. Использование данного изделия в других условиях может быть ограничено и не рекомендуется. Возможны следующие последствия применения данного изделия в непроверенных условиях: нарушение нормальной работы других находящихся поблизости изделий или данного изделия с последующим выходом их из строя или потерей/повреждением данных. Примеры непроверенных условий применения и соответствующие рекомендации: ■ Промышленные условия (например, места, где преимущественно используется 3-фазный ток с напряжением 380 В): опасность нарушений в работе данного изделия из-за возможных сильных электромагнитных полей, особенно рядом с крупным оборудованием и энергетическими установками. ■ Медицинские условия: корпорация Toshiba не проводила проверку данного изделия на соответствие Директиве о медицинских изделиях, поэтому данное изделие нельзя использовать в медицинских целях без соответствующей проверки. Использование в обычных офисных условиях, например, в больницах, не должно привести к возникновению проблем при отсутствии ограничений со стороны ответственной администрации. ■ Автотранспорт: рекомендации в отношении использования данного изделия (или категории изделий) смотрите в руководстве пользователя соответствующего транспортного средства. ■ Воздушный транспорт: соблюдайте указания летного персонала по ограничению использования изделия. Другие условия, не связанные с электромагнитной совместимостью ■ Использование в атмосферных условиях: данное изделие, являясь типичным бытовым/офисным оборудованием, не обладает особой сопротивляемостью к проникновению влаги и устойчивостью к сильным ударам. ■ Взрывоопасная атмосфера: использование данного изделия в таких особых условиях (Ex) не допускается.Руководство пользователя RU-11

STOR.E ALU TV KIT 2.5"

Изложенная далее информация актуальна только в странах-членах ЕС REACH – заявление о соответствии 1 июня 2007 г. вступил в силу новый регламент Европейского Союза (ЕС) в области химии REACH («О регистрации, оценке, разрешении и ограничении химических веществ»). Корпорация Toshiba будет выполнять все требования REACH и обязуется предоставлять потребителям своей продукции информацию об используемых в ней химических веществах в соответствии с регламентом REACH. Информацию о присутствии в наших товарах веществ , включенных в список кандидатов в соответствии со статьей 59 (1) норматива ЕС № 1907/2006 (REACH), в концентрации свыше 0,1 % по весу смотрите на веб-сайте www.toshiba.eu/reach. Утилизация изделий Уведомления ©2013 г. TOSHIBA Europe GmbH. Все права защищены. Корпорация TOSHIBA оставляет за собой право на внесение технических изменений. Корпорация TOSHIBA не несет никакой ответственности ни за прямой, ни за косвенный ущерб, возникший в результате погрешностей, упущений и несоответствий между настоящим изделием и документацией. Наименование и логотипы корпорации Toshiba являются ее зарегистрированными товарными знаками. Прочие товарные знаки,

или встречающиеся в настоящем документе, являются собственностью их законных владельцев. Возможность ошибок

Символ в виде перечеркнутого мусорного бака на колесах указывает на то, что изделия необходимо собирать и утилизировать отдельно от бытовых отходов. Черная полоса указывает на то, что данное изделие было выведено на рынок после 13 августа 2005 г.

раздельном сборе изделий, вы способствуете их надлежащей утилизации и тем самым помогаете предотвратить потенциальные негативные последствия для окружающей среды и здоровья людей. Чтобы получить подробную информацию о проводимых в вашей стране программах сбора отработавших изделий и их вторичной переработки, посетите наш веб-сайт (www.toshiba.eu/innovation/generic/environment-vision) либо обратитесь к местным городским властям или в торговую точку, в которой было приобретено данное изделие.Användarhandbok SE-1
