HASZNÁLATI ÚTMUTATÓ STOR.E Alu TV Kit TOSHIBA

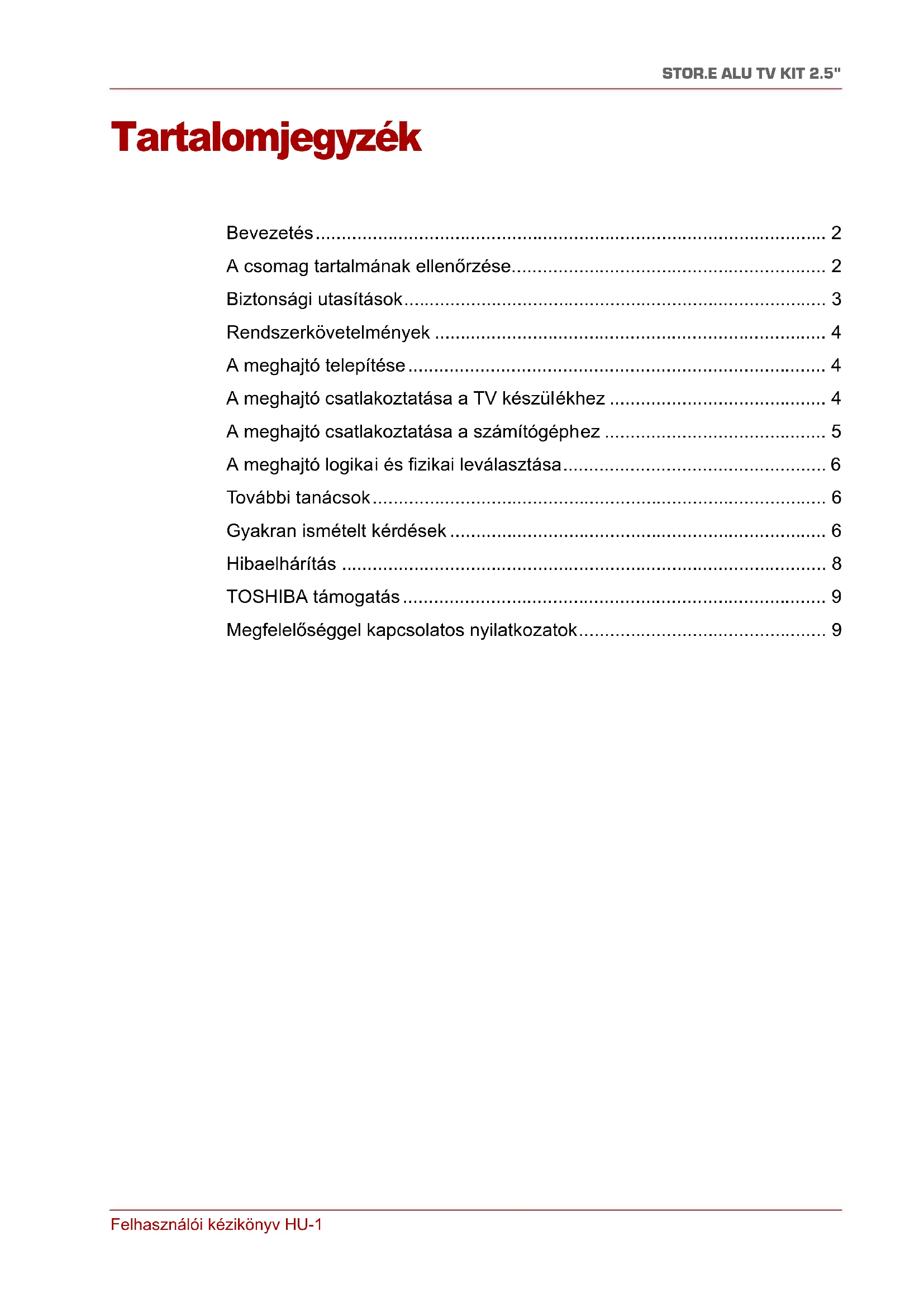

• Felhasználói k ézikönyv Tartalomjegyzék Bevezetés p. 2
• A csomag tartalmának ellenőrzése p. 2
• Biztonsági utasítások p. 3
• Rendszerkövetelmények p. 4
• A meghajtó telepítése p. 4
• A meghajtó csatlakoztatása a TV készülékhez p. 4
• A meghajtó csatlakoztatása a számítógéphez p. 5
• A meghajtó logikai és fizikai leválasztása p. 6
• További tanácsok p. 6
• Gyakran ismételt kérdések p. 6
• Hibaelhárítás p. 8
• TOSHIBA támogatás p. 9
• Megfelelőséggel kapcsolatos nyilatkozatok Felhasználói kézikönyv HU-2 p. 9

STOR.E ALU TV KIT 2.5"

Bevezetés Köszönjük, hogy a TOSHIBA STOR.E ALU TV KIT 2,5" merevlemez- meghajtót választotta. Kérjük, figyelmesen olvassa el ezt a felhasználói kézikönyvet, mivel minden fontos tudnivaló megtalálható benne a meghajtó telepítésével, használatával és karbantartásával kapcsolatban, és biztonsági tanácsokkal is szolgál. Ha az eszköz nem a várakozásnak megfelelően viselkedik, akkor lapozza fel a „Gyakori kérdések” című részt a kézikönyv végén. A csomag tartalmának ellenőrzése A jelen felhasználói kézikönyv fel van töltve a meghajtóra. Javasoljuk, hogy a meghajtó telepítése után azonnal készítsen a felhasználói kézikönyvről biztonsági másolatot egy CD lemezre vagy a helyi meghajtóra.

HDD 2.5" (Felhasználói kézikönyvvel) USB 3.0 mikro-B kábel (1 m) Első lépések kézikönyv és garancialevél HDD foglalat Hosszabító elem Rögzítő adapter 3db alátét 1db M4 2db M6 1db M8 1db csavaranya velcro szíjFelhasználói kézikönyv HU-3

STOR.E ALU TV KIT 2.5"

Biztonsági utasítások A meghajtó hibás működésének vagy sérülésének megelőzése érdekében tartsa szem előtt az alábbi óvintézkedéseket. ■ A meghajtó valamennyi adatáról készítsen biztonsági másolatot, mivel a Toshiba nem vállal felelősséget az adatok sérüléséért vagy elvesztéséért. A Toshiba semmilyen adat-helyreállítási költséget nem fedez. ■ Ne tegye a következőket: ■ Ne nyissa fel a burkolatot és a meghajtót ■ Ne szerelje szét a meghajtót és alkatrészeit ■ Ne helyezzen folyadékot a meghajtó közelébe és a meghajtóra, mert károsíthatja a meghajtót, személyi sérülést, elektromos áramütést vagy tüzet okozhat ■ Ne üsse meg, ne ejtse le és ne rázza meg a meghajtót ■ Ne mozgassa a meghajtót működés közben, mert megsérülhetnek az adatok ■ Ne használjon buszról táplált USB-től eltérő típusú csatlakozót ■ Ne válassza le a kábeleket működés közben. Előbb le kell választani a meghajtót a rendszerről! ■ Ne tegye ki a meghajtót az 5–35 °C-os (üzemeléskor), illetve a -20–60 °C-os (kikapcsolva) tartományon kívül eső hőmérséklet hatásának ■ Ne tegye ki a meghajtót vizes vagy nedves környezetnek ■ Ne takarja le a meghajtót működés közben, mert túlmelegedhet ■ Azonnal válassza le a meghajtót, ha ■ füst vagy szokatlan szag jön ki a meghajtó burkolatából ■ víz került a meghajtó burkolatába vagy az nedves lett ■ egy tárgy került a meghajtó burkolatába ■ a kábel megsérült (ilyen esetben cserélje ki a kábelt egy újra) Ha a meghajtó nem az elvárható módon viselkedik, vagy ha kétségei vannak az elektromos biztonságot illetően, akkor azonnal hívja a TOSHIBA forródrótját, vagy forduljon a cég hivatalos viszonteladójához! VIGYÁZATFelhasználói kézikönyv HU-4

STOR.E ALU TV KIT 2.5"

Rendszerkövetelmények ■ TV vagy dekóder USB felvételkészítési funkcióval (PVR) ■ Windows

7 / Windows 8 ■ 750 MHz-es vagy gyorsabb processzor ■ 10 MB szabad terület a rendszer merevlemezén ■ 256 MB rendszermemória ■ Egy szabad USB 3.0- vagy USB 2.0-port A meghajtó telepítése Tudnivalók a buszról való táplálásról és a mellékelt USB-kábelről: ■ Ez a meghajtó buszról táplált eszköz. Nem kell tehát külső tápforráshoz csatlakoztatni, mivel a szükséges áramot megkapja az USB-port(ok)on keresztül. ■ A meghajtóval nem használható és nem csatlakoztatható hozzá passzív USB-hub és billentyűzet, egér vagy hasonló termékek USB-csatlakozója. ■ Ügyeljen a csatlakozók helyes csatlakoztatására. ■ Soha ne használjon erőt a kábelek csatlakoztatásához. A csatlakoztatás előtt ellenőrizze a polaritást! A meghajtó csatlakoztatása a TV készülékhez Az USB 3.0 visszamenőlegesen kompatibilis az USB 2.0-val. MEGJEGYZÉSFelhasználói kézikönyv HU-5

STOR.E ALU TV KIT 2.5"

A meghajtó csatlakoztatása a számítógéphez

1. Ha a számítógép operációs rendszere teljesen betöltődött,

csatlakoztassa az USB 3.0 Standard-A csatlakozót a gazdarendszer egy USB-portjához vagy egy aktív USB-hubhoz.

2. Ezután csatlakoztassa az USB 3.0 micro-B csatlakozót az eszköz

megfelelő aljzatához. Azonnal ■ kigyullad az Áramellátás/adat jelzőfény ■ bekapcsol a meghajtó ■ végbemegy a meghajtó csatolása a fájlrendszerhez, és új meghajtóikon jelenik meg a „Számítógép” vagy „Sajátgép” mappában 1. USB 3.0 Micro-B csatlakozó 3. USB 3.0 Standard-A csatlakozó2. Áramellátás/adat jelzőfény 4. USB 3.0 hostvisszamenőlegesen kompatibilis az USB 2.0-ig

Ez a merevlemez-meghajtó TV-vel vagy dekóderrel történő használatra készült. Ezenfelül számítógéppel is használható. Kérjük, vegye figyelembe, hogy a televíziós és számítógépes használati mód közötti váltás során előfordulhat, hogy a merevlemez esetleges formázása miatt minden adat elveszik. Ezért mindenképpen készítsen biztonsági másolatot adatairól, mivel a Toshiba nem vonható felelősségre az adatok sérüléséért vagy az adatvesztésért. MEGJEGYZÉS Ha a számítógép nem rendelkezik USB 3.0-s porttal, szükség lehet USB

3.0 Express Card állomásvezérlőre. Az eszköz a számítógép USB

2.0-portjához is csatlakoztatható, ebben az esetben azonban az USB 2.0- nak megfelelő értékre csökken az átviteli sebesség. MEGJEGYZÉSFelhasználói kézikönyv HU-6

STOR.E ALU TV KIT 2.5"

A meghajtó logikai és fizikai leválasztása Komolyan tanácsoljuk, hogy a meghajtót ne pusztán a kábel kihúzásával válassza le, mert előfordulhat, hogy éppen adatokat ír. Az ilyen adatok elvesznek, és a meghajtó fizikai sérülést szenvedhet! A meghajtó az alábbi eljárással választható le biztonságosan (Windows).

1. Kattintson a „Hardver biztonságos eltávolítása és az adathordozó

kiadása” ikonra. Megjelenik egy előugró üzenetpanel a számítógéphez csatlakoztatott külső eszközök listájával.

2. Válassza a TOSHIBA meghajtó kiadását.

Néhány másodpercen belül értesítés jelenik meg arról, hogy az eszköz biztonságosan eltávolítható.

3. Kattintson az „OK” gombra. Kihúzhatja a meghajtó kábelét.

A meghajtó házának/burkolatának tisztítása A meghajtó tisztítása előtt válassza le azt fizikailag a számítógépről. A tisztításhoz a szokásos készítmények használatát javasoljuk. Az esetleges fölös folyadékot törölje le a meghajtó felületéről. További tanácsok A normál használathoz kapcsolódó további műveletek – a meghajtó átnevezése, adatok biztonsági mentése, fájlkezelés – végrehajtásához az operációs rendszer felhasználói útmutatójára támaszkodjon. Az olyan karbantartási feladatok elvégzéséhez, mint a töredezettségmentesítés vagy az optimalizálás, ugyancsak az operációs rendszer felhasználói útmutatójának használatát javasoljuk. Komolyan tanácsoljuk továbbá víruskereső telepítését, amely a vírusok és trójai programok szándékos kártevésétől védi az adatokat. Gyakran ismételt kérdések K: Miért nem működik a merevlemez-meghajtó a TV készülékemmel? A1: Kérjük, győződjön meg róla, hogy a TV vagy dekóder rendelkezik olyan USB csatlakozóval, melyen az elektromos áramerősség legalább 500 mA. Kérjük, tekintse meg a TV vagy a dekóder felhasználói kézikönyvét is.Felhasználói kézikönyv HU-7

STOR.E ALU TV KIT 2.5"

A2: Az USB felvételkészítési és lejátszási funkció működése a TV vagy a dekóder jellemzőitől és belső vezérlőprogramjától is függhet. Kérjük, tekintse meg a TV vagy dekóder felhasználói kézikönyvét vagy lépjen kapcsolatba az ügyfélszolgálattal és érdeklődjön a készülékére vonatkozó esetleges korlátozásokról. K: Kell formázni a meghajtót telepítés után? V: Nem, a gyártási folyamatba a meghajtó formázása is beletartozik. K: Szükség van USB-illesztőprogramokra Windows Vista, XP vagy Windows 7 rendszerben? V: Nem, ezek már rendelkezésre állnak az operációs rendszerben. K: Betölthető a rendszer a meghajtóról? V: Nem, a Windows ugyanis nem támogatja a külső merevlemezről történő rendszerbetöltést. K: Miért nincs szüksége a meghajtónak ventilátorra? V: A meghajtó kialakítása optimális hőelvezetést biztosít, ezért nincs szükség ventilátorra. Ennek köszönhetően az eszköz csaknem hangtalanul működik. K: Miért mutat a Windows a meghajtó megadott kapacitásánál kisebb kapacitást? V: A különbség a kapacitás számításának eltérő módszereiből fakad. Míg a merevlemezgyártók tízes számrendszerben számolnak, az operációs rendszer kettes számrendszert használ. Példa tízes számrendszerre: 1 GB = 1000 MB = 1 000 000 KB = 1 000 000 000 bájt Példa kettes számrendszerre: 1 GB = 1024 MB = 1 048 576 KB = 1 073 741 824 bájt A 120 GB-os (tízes számrendszer) merevlemez ezért a Windows rendszer számára csupán 112 GB-os (kettes számrendszer). K: Átmásolható a meghajtó segítségével a számítógép operációs rendszere egy másik számítógépre? V: Nem, a telepítéshez az operációs rendszer gyártójának útmutatását kell követni. A puszta másolás nem elegendő. K: Kínál a Toshiba adat-helyreállítási szolgáltatásokat? V: Igen, a Toshiba kínál adat-helyreállítási szolgáltatást a külső merevlemez-meghajtókhoz. A szolgáltatásról webhelyünkön, a www.toshiba-europe.com/services címen találhat további tudnivalókat.Felhasználói kézikönyv HU-8

STOR.E ALU TV KIT 2.5"

Hibaelhárítás A számítógép egyáltalán nem ismeri fel a meghajtót. ■ Ellenőrizze, hogy rendben vannak-e a csatlakozások. ■ Ha USB-hubon keresztül csatlakoztatta a meghajtót, a hubnak saját táplálással kell rendelkeznie. ■ Bővítőkártya esetén bizonyosodjon meg róla, hogy a kártya helyesen működik, és frissítse a szoftvert/firmware-t. Ha Windows XP rendszert használ, telepítve kell lennie az 1-es vagy egy későbbi szervizcsomagnak. Veszélyes, ha a meghajtó működés közben felmelegszik? V: Ez normális jelenség, ennélfogva nem veszélyes. „Az eszköz nem indítható el.” szövegű üzenet jelenik meg. V: Ennek két oka lehet. Vagy a táplálással van gond, és ezért a csatlakozásokat kell ellenőrizni, vagy hibásan működik a meghajtó, és ezért szervizelést igényel. A „Számítógép” vagy „Sajátgép” mappában megtalálható a meghajtó, az Eszközkezelő listáján azonban nem. V: Hajtsa végre az alábbi eljárást:

1. Kattintson jobb gombbal a „Számítógép” vagy „Sajátgép” ikonra.

2. Válassza a helyi menü „Kezelés” elemét.

3. Válassza a „Lemezkezelés” elemet.

Megjelenik az elérhető tárolóeszközök listája.

4. Ellenőrizze, hogy szerepel-e a listán a meghajtó.

5. Kattintson jobb gombbal a jobb oldali keretbe, és válassza a helyi

menü „Partíció törlése” elemét.

6. Kattintson jobb gombbal a keretbe, és válassza a helyi menü

„Új partíció létrehozása” elemét.

7. A partícióvarázsló ablakában válassza az „Elsődleges partíció”

lehetőséget. Kattintson a Tovább gombra.

8. Megjelenik egy meghajtóbetűjel, melyet megváltoztathat. Kattintson

9. Hagyja jóvá a meghajtó formázásához.

Amikor formázni próbálom a meghajtót, „A formázás nem fejezhető be” szövegű üzenet jelenik meg. V: Ennek az lehet az oka, hogy FAT fájlrendszerrel próbálja formázni a meghajtót. Próbálkozzon „NTFS” fájlrendszerrel. Ez valószínűleg megoldja a problémát.Felhasználói kézikönyv HU-9

STOR.E ALU TV KIT 2.5"

TOSHIBA támogatás Segítségre van szüksége? Kérjük keresse fel a TOSHIBA merevlemezekkel és adattároló termékekkel foglalkozó támogatási oldalát: www.toshiba.eu/storage/contact Garanciális követelésekkel kapcsolatban kérjük tekintse meg a computers.toshiba.eu/options-warranty oldalt. Megfelelőséggel kapcsolatos nyilatkozatok CE-megfelelőség Működtetési környezet A termék elektromágneses összeférhetőségét (EMC) ellenőrizték az adott tipikus termékkategória szempontjából az ún. lakóhelyi, kereskedelmi és könnyűipari környezetben. A Toshiba semmilyen egyéb működtetési környezetet nem vizsgált; a termék használata az ilyen működtetési környezetekben korlátozott lehet, és nem javasolható. Nem vizsgált környezetben a következők lehetnek a termék használatának következményei: más készülékek zavarása vagy a jelen készülék zavarása annak közvetlen környezetében, ami átmeneti hibás működést vagy adatvesztést, illetve -sérülést okozhat. Példák a nem vizsgált működtetési környezetekre és a kapcsolódó tanácsok: ■ Ipari környezet (pl. ahol főleg 3 fázisú 380 V-os hálózatot használnak): A termék működése megzavarodhat az erős mágneses mező miatt, főleg a nagy gépek és áramellátó berendezések közelében. ■ Kórházi környezet: a Toshiba nem vizsgálta a készülék megfelelését az orvostechnikai eszközökről szóló irányelvnek, ezért a készülék további vizsgálatok nélkül nem használható orvostechnikai eszközként. A szokásos irodai környezetekben, pl. kórházban a készülék használata vélhetőleg nem okoz problémát, amennyiben a felelős vezetés meg nem állapít valamilyen korlátozást. Jelen termék CE jelöléssel van ellátva a vonatkozó EU-irányelvek követelményei értelmében. A CE jelölésért a Toshiba Europe GmbH, Hammfelddamm 8, 41460 Neuss, Németország a felelős. A hivatalos megfelelőségi nyilatkozat megtalálható a következő webhelyen: http://epps.toshiba-teg.com.Felhasználói kézikönyv HU-10

STOR.E ALU TV KIT 2.5"

■ Gépjárművek környezete: állapítsa meg, hogy az adott jármű használati útmutatója tartalmaz-e ajánlásokat a termékkel (termékkategóriával) kapcsolatban. ■ Repülési környezet: a használatra vonatkozóan kövesse a légi személyzet utasításait. Egyéb, az elektromágneses összeférhetőséghez nem kapcsolódó környezetek ■ Szabadtéri használat: a készülék mint tipikus otthoni/irodai berendezés nem rendelkezik különleges ellenálló képességgel a víz behatolásával szemben, illetve magas fokú érintésbiztossággal. ■ Robbanásveszélyes légkör: az ilyen különleges működtetési környezetben (Ex) a készülék használata nincs engedélyezve. Az alábbi tájékoztatás csak az EU-tagállamoknak szól: REACH – megfelelőségi nyilatkozat Az új európai uniós (EU) vegyészeti rendelet, a REACH (Registration, Evaluation, Authorization and Restriction of Chemicals – Vegyi anyagok regisztrációja, értékelése, engedélyezése és korlátozása), 2007. június 1-jén lépett hatályba. A Toshiba meg fog felelni az összes REACH-előírásnak, és elkötelezett amellett, hogy vásárlóinak a termékeiben megtalálható vegyi anyagokról információt nyújtson a REACH előírásainak megfelelően. A www.toshiba.eu/reach webhelyen tájékoztatást talál a jelöltlistán szereplő anyagok termékeinkben való 0,1 tömegszázalék feletti koncentrációjú előfordulásáról az 1907/2006 (EK) számú rendelet („REACH”) 59(1)-es paragrafusa alapján. Termékek hulladékkezelése Az áthúzott kerekes szemétgyűjtő tartály azt jelenti, hogy a termékeket a háztartási hulladéktól elkülönítve kell gyűjteni. A fekete sáv azt jelzi, hogy a termék 2005. augusztus 13. után került piacra. A termékek szelektív gyűjtésében való részvétellel Ön hozzájárul a termékek helyes ártalmatlanításához, segítve ezzel megelőzni a környezetre és az emberi egészségre nézve potenciálisan káros következményeket. A termék begyűjtésével és újrahasznosításával kapcsolatos, az Ön országában érvényes részletes adatokért látogassa meg honlapunkat (www.toshiba.eu/innovation/generic/environment-vision) vagy lépjen kapcsolatba a helyi képviselettel, vagy a termék vásárlása szerinti üzlettel.Felhasználói kézikönyv HU-11

STOR.E ALU TV KIT 2.5"

Közlemények ©2013 TOSHIBA Europe GmbH. Minden jog fenntartva. A TOSHIBA fenntartja a műszaki adatok változtatásának jogát. A TOSHIBA nem vállal felelősséget az olyan közvetlen és közvetett károkért, amelyek a termék és a dokumentáció nem megfelelő egyezőségéből (hibákból, eltérésekből) fakadnak. A Toshiba név és logói a Toshiba bejegyzett védjegyei. A jelen dokumentumban említett vagy szereplő egyéb védjegyek a megfelelő tulajdonos tulajdonát képezik. A tévedés és kihagyás joga fenntartva.Manuale utente IT-1
