MANUAL DE USUARIO STOR.E Alu TV Kit TOSHIBA

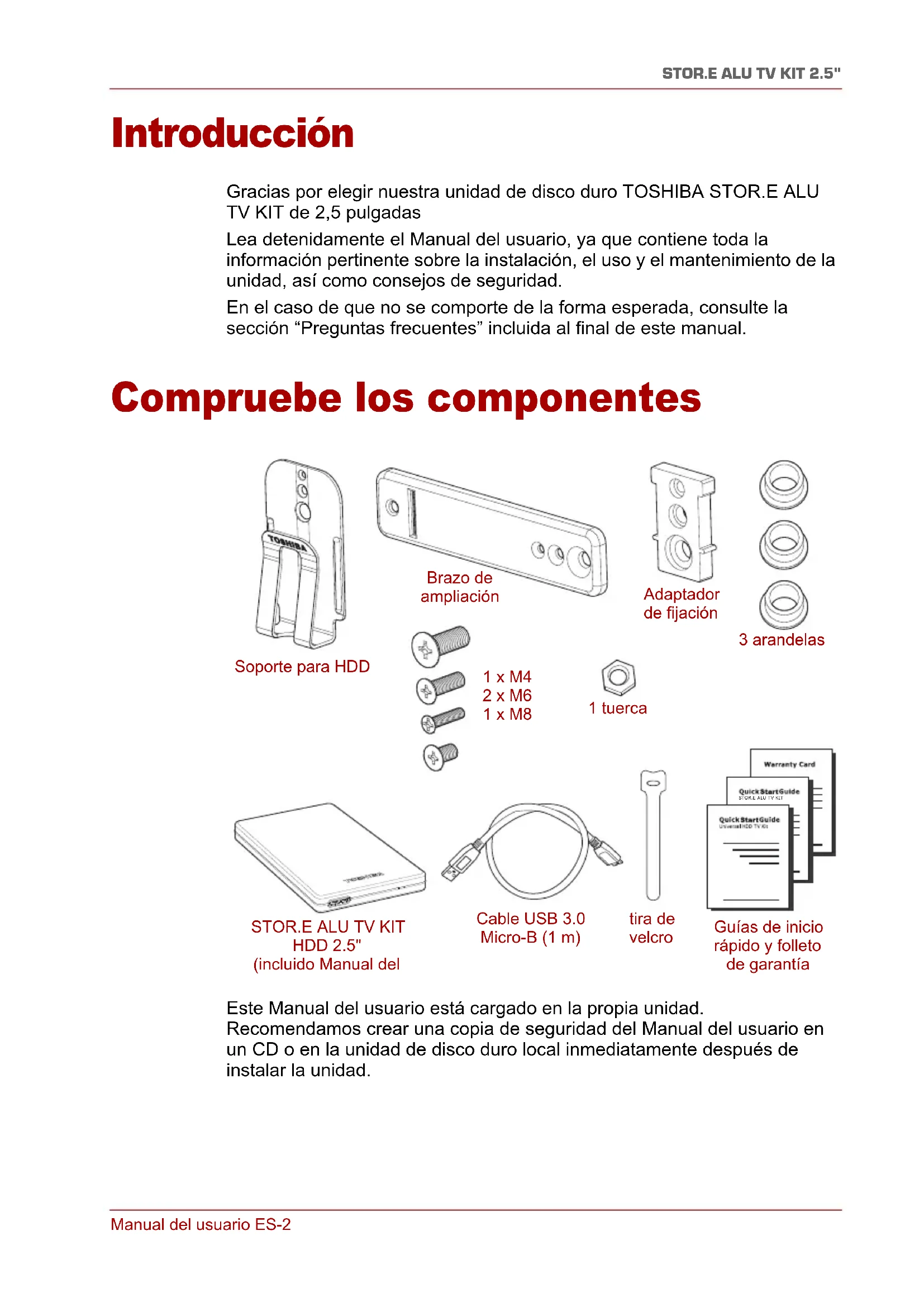

Introducción Gracias por elegir nuestra unidad de disco duro TOSHIBA STOR.E ALU TV KIT de 2,5 pulgadas Lea detenidamente el Manual del usuario, ya que contiene toda la información pertinente sobre la instalación, el uso y el mantenimiento de la unidad, así como consejos de seguridad. En el caso de que no se comporte de la forma esperada, consulte la sección “Preguntas frecuentes” incluida al final de este manual. Compruebe los componentes Este Manual del usuario está cargado en la propia unidad. Recomendamos crear una copia de seguridad del Manual del usuario en un CD o en la unidad de disco duro local inmediatamente después de instalar la unidad.

HDD 2.5" (incluido Manual del Cable USB 3.0 Micro-B (1 m) Guías de inicio rápido y folleto de garantía Soporte para HDD Brazo de ampliación Adaptador de fijación 3 arandelas 1 x M4 2 x M6 1 x M8 1 tuerca tira de velcroManual del usuario ES-3

STOR.E ALU TV KIT 2.5"

Instrucciones de seguridad Para evitar errores de funcionamiento o daños en la unidad, adopte cuidadosamente las precauciones enumeradas a continuación. ■ Asegúrese de que crea una copia de seguridad de los datos de la unidad, ya que Toshiba no asumirá responsabilidad alguna por pérdida o daños en los datos. Toshiba no cubre ningún coste de recuperación de datos. ■ No ■ abra la carcasa o la unidad ■ desmonte la unidad o las piezas que la integran ■ coloque líquidos encima de la unidad o en las proximidades de ésta, ya que podría dañar la unidad, provocar lesiones u originar una descarga eléctrica o fuego ■ golpee, deje caer o sacuda la unidad ■ mueva la unidad mientras esté en funcionamiento, ya que podrían producirse daños en los datos ■ utilice otros conectores que no sean de tipo USB con alimentación de bus ■ desconecte cables mientras está en funcionamiento. ¡Desmonte primero la unidad! ■ exponga la unidad a temperaturas situadas fuera del rango de 5°C a 35°C durante su funcionamiento o de -20° a 60°C mientras esté apagada ■ exponga la unidad a la humedad o al agua ■ cubra la unidad durante su funcionamiento, ya que podría recalentarse ■ Desconecte la unidad inmediatamente si ■ sale humo o un olor inusual de la carcasa de la unidad ■ ha penetrado agua en la carcasa de la unidad o ésta está húmeda ■ se ha introducido algún objeto en la unidad ■ el cable ha resultado dañado (en este caso, cámbielo por uno nuevo) Si la unidad no se comporta de la forma esperada o tiene dudas sobre su seguridad eléctrica, póngase en contacto de inmediato con la línea de atención permanente de TOSHIBA o con un distribuidor autorizado. ADVERTENCIAManual del usuario ES-4

STOR.E ALU TV KIT 2.5"

Requisitos del sistema ■ Televisor o receptor/descodificador con función de grabación USB (PVR) ■ Windows

7 / Windows 8 ■ CPU a 750 MHz o más rápida ■ 10 MB de espacio en el disco duro del sistema ■ 256 MB de memoria del sistema ■ Un puerto USB 3.0 o USB 2.0 libre Instalación de la unidad Información sobre el funcionamiento con alimentación mediante bus y el cable USB suministrado: ■ Su unidad se alimenta mediante bus. Por consiguiente, no es necesario conectar ninguna fuente de alimentación externa, ya que toda la corriente necesaria la suministra el puerto o los puertos USB conectados. ■ No es posible utilizar ni conectar a la unidad concentradores USB pasivos o conectores USB como teclados, ratones o productos similares. ■ Asegúrese de que los conectores se introducen correctamente. ■ No fuerce nunca los cables al intentar conectarlos. ¡Compruebe la polaridad antes de establecer la conexión! Conexión de la unidad al televisor USB 3.0 ofrece compatibilidad retroactiva con USB 2.0. NOTAManual del usuario ES-5

STOR.E ALU TV KIT 2.5"

Conexión de la unidad al ordenador

1. Con el ordenador recibiendo alimentación y totalmente arrancado,

conecte el conector USB 3.0 estándar-A en el puerto USB del sistema host o de un concentrador USB.

2. Seguidamente, conecte el conector micro-B de USB 3.0 al puerto

correspondiente de la propia unidad. De forma inmediata, ■ Se encenderá el indicador luminoso de alimentación/datos ■ se encenderá la unidad ■ la unidad debería montarse y debería aparecer un nuevo icono de unidad en “Mi PC” 1. Conector micro-B de USB 3.0 3. Conector éstandar-A de USB 3.02. Indicador luminoso de alimentación/datos 4. Host USB 3.0compatible retroactivamente con USB 2.0

Esta unidad de disco duro se ha diseñado para uso con un televisor o un receptor digital. Además, también se puede conectar al PC. Tenga en cuenta que al cambiar el uso del televisor al PC o viceversa puede reformatearse el disco duro y perder todos los datos. Por tanto, asegúrese de tener una copia de seguridad de los datos, ya que Toshiba no se hace responsable de la pérdida o del deterioro de los datos. NOTA Puede que necesite USB 3.0 Express Card Host Controller para su ordenador si éste no dispone de puerto USB 3.0. También puede conectar el dispositivo a un puerto USB 2.0 del ordenador, pero la velocidad de transferencia se reducirá a la de USB 2.0. NOTAManual del usuario ES-6

STOR.E ALU TV KIT 2.5"

Desmonte y desconecte la unidad Se recomienda encarecidamente no desconectar la unidad simplemente desconectando el cable, ya que es posible que se estén grabando datos en la unidad en esos momentos. ¡Los datos se perderían y la unidad podría quedar dañada físicamente! Siga los pasos que se indican a continuación para desmontar la unidad de forma segura (Windows).

1. Haga clic en el icono “Quitar hardware de forma segura y expulsar

el medio” Aparecerá un cuadro de mensaje emergente en el que se enumerarán los dispositivos conectados al ordenador.

2. Seleccione la unidad TOSHIBA que desea expulsar.

Tras unos segundos, obtendrá notificación de que puede extraer el dispositivo de forma segura.

3. Tras hacer clic en “Aceptar”, podrá desconectar la unidad.

Limpieza de la carcasa de la unidad Antes de limpiar la unidad, asegúrese de que ésta se encuentra desconectada físicamente del ordenador. Le sugerimos que utilice productos estándar para su limpieza y que se asegure de que no quedan restos de líquido en la superficie. Información adicional Para realizar cualquier otra operación normal, como el cambio de nombre de la unidad, la realización de copias de seguridad de datos o la administración de archivos, le sugerimos que lea el manual del usuario del sistema operativo. Asimismo, para tareas de mantenimiento como la desfragmentación y la optimización, le sugerimos que consulte el manual del usuario del sistema operativo. También le recomendamos encarecidamente tener instalado software de antivirus para proteger sus datos contra daños intencionados provocados por virus o programas troyanos.Manual del usuario ES-7

STOR.E ALU TV KIT 2.5"

Preguntas frecuentes P: ¿Por qué no funciona la unidad de disco duro en mi televisor? A1: Compruebe y asegúrese de que el televisor o receptor digital tiene un puerto USB con una corriente eléctrica mínima de 500 mA. Consulte también el manual de su televisor o receptor digital. A2: La función de grabación y reproducción USB puede depender de las características y del firmware del televisor o receptor digital. Consulte el manual de su televisor o receptor digital o al servicio de atención al cliente y pregunte si hay limitaciones para su modelo. P: ¿Tengo que formatear la unidad tras la instalación? R: No, dado que la unidad se formatea durante el proceso de fabricación. P: ¿Necesito controladores USB para Windows Vista, XP o Windows 7? R: No, ya están disponibles con el sistema operativo. P: ¿Puedo arrancar el sistema desde la unidad? R: No, porque Windows no admite el arranque desde unidades de disco duro externas. P: ¿Por qué no necesita ventilador la unidad? R: Las unidades están diseñadas para ofrecer una disipación óptima del calor y, por consiguiente, no precisan ventilador. Esto da como resultado un funcionamiento prácticamente sin ruido. P: ¿Por qué la capacidad de la unidad (que muestra Windows) es inferior a la capacidad declarada real de la unidad? R: Esta diferencia se debe a los diferentes métodos de cálculo de la capacidad. Los fabricantes de unidades de disco duro calculan empleando el sistema decimal, mientras que el sistema operativo calcula empleando el sistema binario. Ejemplo decimal: 1 GB = 1.000 MB = 1.000.000 KB = 1.000.000.000 bytes Ejemplo binario: 1 GB = 1.024 MB = 1.048.576 KB = 1.073.741.824 bytes Como resultado, un disco duro de 120 GB (en el sistema decimal) aparece en Windows como si sólo tuviera 112 GB (en el sistema binario). P: ¿Puedo usar la unidad para copiar un sistema operativo de un ordenador a otro? R: No, debe seguir las instrucciones de instalación del proveedor del sistema operativo. No basta con realizar una simple copia.Manual del usuario ES-8

STOR.E ALU TV KIT 2.5"

P: ¿Ofrece Toshiba servicios de recuperación de datos? R: Sí, Toshiba ofrece un servicio de recuperación de datos de unidades de disco duro externas. Consulte nuestra web www.toshiba-europe.com/ services para obtener más información sobre este servicio. Solución de problemas Mi ordenador no reconoce la unidad de disco. ■ Asegúrese de que se hayan establecido correctamente todas las conexiones. ■ Si la unidad está conectada a través de un concentrador USB, asegúrese de que dispone de fuente de alimentación propia. ■ Si utiliza una tarjeta complementaria, asegúrese de que ésta funciona correctamente y actualice el software/firmware. Si utiliza Windows XP, asegúrese de que dispone de Service Pack 1 o posterior. ¿Es peligroso que la unidad se caliente durante su funcionamiento? R: Esto es normal y, por tanto, no es peligroso. La unidad emite el mensaje "No se puede iniciar el dispositivo.” R: Existen dos motivos posibles. Puede ser un problema de alimentación, que exigirá comprobar las conexiones, o que la unidad tenga un problema de funcionamiento y necesite reparación. No veo la unidad en “Mi PC”, aunque sí aparece en el Administrador de dispositivos. R: Siga estas instrucciones:

1. Haga clic con el botón derecho del ratón en “Mi PC”.

2. Seleccione “Administrar” en el menú emergente.

3. Seleccione “Administración de discos”.

Debería mostrarse una lista de los dispositivos de almacenamiento disponibles.

4. Compruebe si aparece la unidad en la lista.

5. Haga clic con el botón derecho del ratón en el cuadro de la derecha

y seleccione “Eliminar partición” del menú emergente.

6. Haga clic con el botón derecho del ratón en el cuadro y seleccione

“Crear nueva partición” en el menú emergente.

7. Seguidamente, seleccione “Partición primaria” en la ventana del

asistente para particiones. Haga clic en Siguiente.

8. Se mostrará una letra de unidad que podrá modificar. Haga clic en

9. Confirme para formatear la unidad.Manual del usuario ES-9

STOR.E ALU TV KIT 2.5"

Al intentar formatear la unidad, aparece el mensaje “Could not complete format” (no se ha podido finalizar el formateo). R: Esto puede deberse a que se está formateando la unidad con el sistema de archivos FAT. Pruebe con el sistema de archivos “NTFS”. Ello debería resolver el problema. Servicio técnico de TOSHIBA ¿Necesita ayuda? Visite la página de ayuda para unidades de disco duro y productos de almacenamiento de TOSHIBA: www.toshiba.eu/storage/contact Para reclamaciones de la garantía, consulte: computers.toshiba.eu/options-warranty Información sobre legislaciones vigentes Homologación CE Entorno de trabajo El cumplimiento de los requisitos electromagnéticos (EMC) de este producto ha sido comprobado con valores típicos de esta categoría de producto para entornos conocidos como domésticos, comerciales y de industria ligera. Toshiba no ha comprobado ningún otro entorno de trabajo, por lo el uso de este producto en otros entornos de trabajo puede estar restringido y no puede recomendarse. Las consecuencias derivadas del uso de este producto en entornos no verificados pueden ser: Interferencias en otros productos situados en el área circundante o en este producto que pueden provocar un funcionamiento erróneo temporal o pérdidas/daños en los datos. Ejemplos de entornos de trabajo no verificados y avisos relacionados: Este producto incorpora la marca CE de conformidad con los requisitos de las Directivas de la UE aplicables. La obtención de la marca CE es responsabilidad de Toshiba Europe GmbH, Hammfelddamm 8, 41460 Neuss, Alemania. Puede obtener una copia de la Declaración de conformidad en el siguiente sitio web: http://epps.toshiba-teg.com.Manual del usuario ES-10

STOR.E ALU TV KIT 2.5"

■ Entornos industriales (por ejemplo, entornos en los que se utilice principalmente una toma con tensión trifásica de 380V): Peligro de interferencias de este producto debidas posibles campos electromagnéticos intensos, especialmente en las proximidades de maquinaria de gran tamaño y unidades de alimentación. ■ Entornos médicos: Toshiba no ha comprobado el cumplimiento de la Directiva de productos médicos, por lo que este producto no puede utilizarse como producto médico sin comprobaciones adicionales previas. El uso en entornos de oficina normales, como por ejemplo, hospitales, no debería suponer ningún problema a no ser que exista una restricción por parte de la administración responsable. ■ Entornos de automoción: Consulte las instrucciones del propietario del vehículo en cuestión para obtener información sobre el uso de esta categoría de productos. ■ Entornos aeronáuticos: Siga las instrucciones del personal de vuelo en relación con las restricciones de uso. Entornos adicionales no relacionados con EMC ■ Uso en exteriores: Como equipo doméstico/de oficina típico, este producto no presenta resistencia especial a la entrada de humedad y no cuenta con gran protección contra golpes. ■ Atmósferas explosivas: No se permite el uso de este producto en estos entornos de trabajo especiales (Ex). La siguiente información sólo es válida para los estados miembros de la UE: REACH - Declaración de cumplimiento La nueva normativa de la Unión Europea (UE) en materia de sustancias químicas, REACH (Registro, Evaluación, Autorización y Restricción de Sustancias y Preparados Químicos), entró en vigor el 1 de junio de 2007. Toshiba cumplirá todos los requisitos exigidos por el reglamento REACH y tiene el compromiso de ofrecer a sus clientes información relativa a las sustancias químicas contenidas en sus productos, de conformidad con el reglamento REACH. Visite el sitio Web www.toshiba.eu/reach para obtener información relativa a la presencia en nuestros artículos de sustancias incluidas en la lista de sustancias candidatas, de conformidad con el artículo 59(1) del reglamento (EC) Nº 1907/2006 ("REACH") en una concentración superior al 0,1% peso/peso.Manual del usuario ES-11

STOR.E ALU TV KIT 2.5"

Eliminación de productos Avisos ©2013 TOSHIBA Europe GmbH. Todos los derechos reservados. TOSHIBA se reserva el derecho a realizar modificaciones técnicas. TOSHIBA no asume ninguna responsabilidad por daños ocasionados directa o indirectamente debido a errores, omisiones o diferencias entre el producto y la documentación. El nombre Toshiba y sus logotipos son marcas comerciales registradas de Toshiba. Las demás marcas comerciales mencionadas o que aparezcan en este documento son propiedad de sus respectivos propietarios. Errores y omisiones exceptuados. El símbolo del contenedor tachado indica que los productos deben recogerse aparte y eliminarse de forma independiente a la basura doméstica. La barra negra indica que el producto empezó a comercializarse con posterioridad al 13 de agosto de 2005. Al participar en la recogida por separado de productos, contribuirá a realizar una eliminación adecuada de productos y, de este modo, ayudará a evitar consecuencias negativas para el entorno y para la salud humana. Para obtener información detallada sobre los programas de recogida y reciclaje en su país, visite nuestro sitio web (www.toshiba.eu/innovation/generic/environment-vision) o póngase en contacto con su ayuntamiento o con el establecimiento en el que adquirió el producto.Käyttöopas FI-1
