INSTRUKCJA OBSŁUGI GCPM 46 S HWE EINHELL

2. Ručku sajle za pokretanje (poz. 9a) objesite

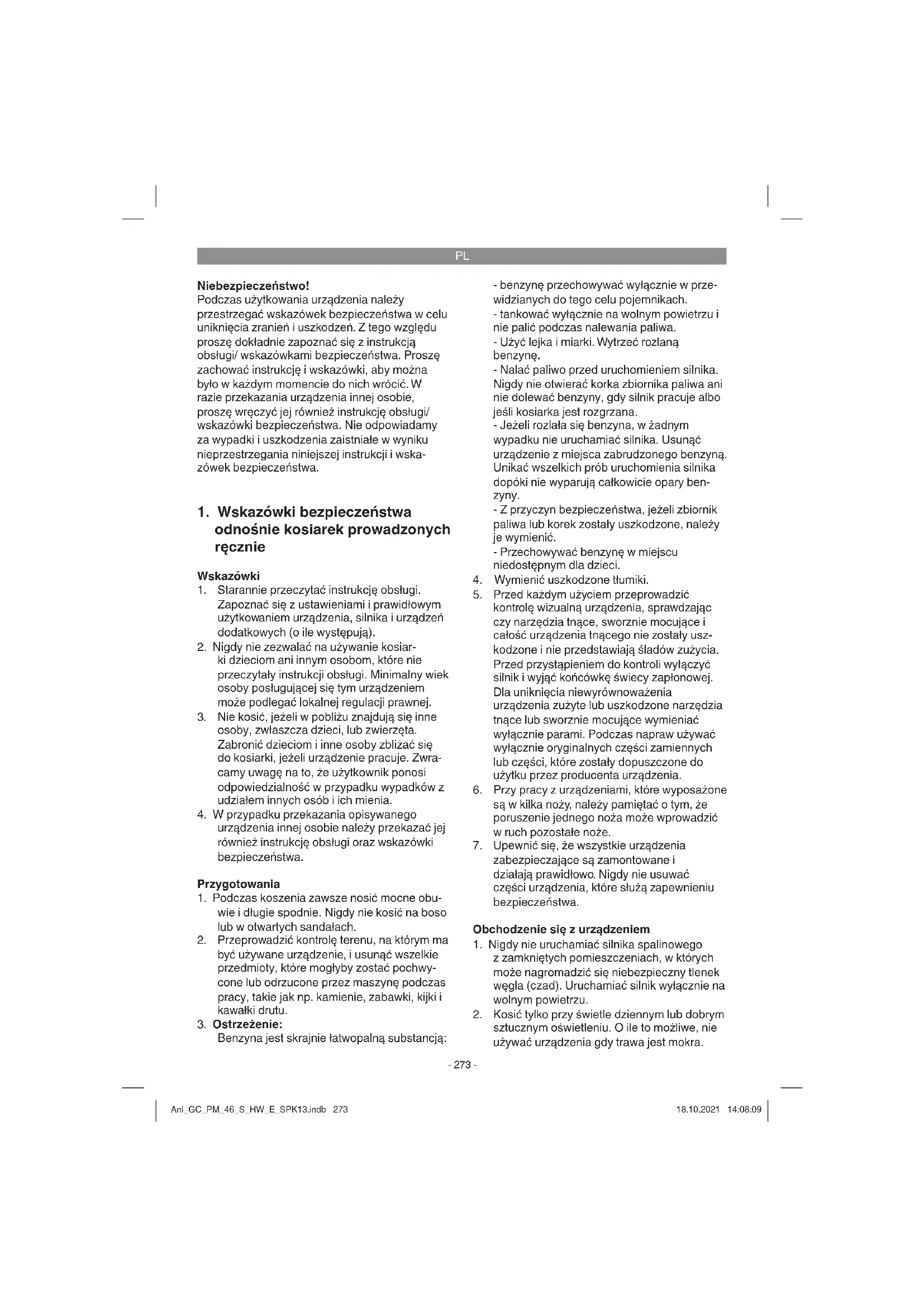

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

odnośnie kosiarek prowadzonych ręcznie Wskazówki

1. Starannie przeczytać instrukcję obsługi.

Zapoznać się z ustawieniami i prawidłowym użytkowaniem urządzenia, silnika i urządzeń dodatkowych (o ile występują).

2. Nigdy nie zezwalać na używanie kosiar-

ki dzieciom ani innym osobom, które nie przeczytały instrukcji obsługi. Minimalny wiek osoby posługującej się tym urządzeniem może podlegać lokalnej regulacji prawnej.

3. Nie kosić, jeżeli w pobliżu znajdują się inne

osoby, zwłaszcza dzieci, lub zwierzęta. Zabronić dzieciom i inne osoby zbliżać się do kosiarki, jeżeli urządzenie pracuje. Zwra- camy uwagę na to, że użytkownik ponosi odpowiedzialność w przypadku wypadków z udziałem innych osób i ich mienia.

4. W przypadku przekazania opisywanego

urządzenia innej osobie należy przekazać jej również instrukcję obsługi oraz wskazówki bezpieczeństwa. Przygotowania

1. Podczas koszenia zawsze nosić mocne obu-

wie i długie spodnie. Nigdy nie kosić na boso lub w otwartych sandałach.

2. Przeprowadzić kontrolę terenu, na którym ma

być używane urządzenie, i usunąć wszelkie przedmioty, które mogłyby zostać pochwy- cone lub odrzucone przez maszynę podczas pracy, takie jak np. kamienie, zabawki, kijki i kawałki drutu.

Benzyna jest skrajnie łatwopalną substancją: - benzynę przechowywać wyłącznie w prze- widzianych do tego celu pojemnikach. - tankować wyłącznie na wolnym powietrzu i nie palić podczas nalewania paliwa. - Użyć lejka i miarki. Wytrzeć rozlaną benzynę. - Nalać paliwo przed uruchomieniem silnika. Nigdy nie otwierać korka zbiornika paliwa ani nie dolewać benzyny, gdy silnik pracuje albo jeśli kosiarka jest rozgrzana. - Jeżeli rozlała się benzyna, w żadnym wypadku nie uruchamiać silnika. Usunąć urządzenie z miejsca zabrudzonego benzyną. Unikać wszelkich prób uruchomienia silnika dopóki nie wyparują całkowicie opary ben- zyny. - Z przyczyn bezpieczeństwa, jeżeli zbiornik paliwa lub korek zostały uszkodzone, należy je wymienić. - Przechowywać benzynę w miejscu niedostępnym dla dzieci.

4. Wymienić uszkodzone tłumiki.

5. Przed każdym użyciem przeprowadzić

kontrolę wizualną urządzenia, sprawdzając czy narzędzia tnące, sworznie mocujące i całość urządzenia tnącego nie zostały usz- kodzone i nie przedstawiają śladów zużycia. Przed przystąpieniem do kontroli wyłączyć silnik i wyjąć końcówkę świecy zapłonowej. Dla uniknięcia niewyrównoważenia urządzenia zużyte lub uszkodzone narzędzia tnące lub sworznie mocujące wymieniać wyłącznie parami. Podczas napraw używać wyłącznie oryginalnych części zamiennych lub części, które zostały dopuszczone do użytku przez producenta urządzenia.

6. Przy pracy z urządzeniami, które wyposażone

są w kilka noży, należy pamiętać o tym, że poruszenie jednego noża może wprowadzić w ruch pozostałe noże.

7. Upewnić się, że wszystkie urządzenia

zabezpieczające są zamontowane i działają prawidłowo. Nigdy nie usuwać części urządzenia, które służą zapewnieniu bezpieczeństwa. Obchodzenie się z urządzeniem

1. Nigdy nie uruchamiać silnika spalinowego

z zamkniętych pomieszczeniach, w których może nagromadzić się niebezpieczny tlenek węgla (czad). Uruchamiać silnik wyłącznie na wolnym powietrzu.

2. Kosić tylko przy świetle dziennym lub dobrym

sztucznym oświetleniu. O ile to możliwe, nie używać urządzenia gdy trawa jest mokra. Anl_GC_PM_46_S_HW_E_SPK13.indb 273Anl_GC_PM_46_S_HW_E_SPK13.indb 273 18.10.2021 14:08:0918.10.2021 14:08:09PL

3. Zwrócić uwagę na stabilną postawę po-

dczas pracy na zboczach. Nosić obuwie z antypoślizgową podeszwą. Zachować szczególną ostrożność podczas koszenia na zboczach lub mocno pochyłym terenie.

4. Prowadzić maszynę spokojnym krokiem.

5. W przypadku urządzeń na kołach: Kosić

zawsze w poprzek zbocza i nigdy w górę lub w dół.

6. Zachować szczególną ostrożność podczas

zmiany kierunku na zboczu lub na nasypach.

7. Nigdy nie kosić na zbyt stromych zboczach.

Z przyczyn bezpieczeństwa koszenie na zboczach o nachyleniu powyżej 15° nie jest dozwolone.

8. Zachować szczególną ostrożność po-

dczas cofania i ciągnięcia kosiarki. Niebezpieczeństwo potknięcia! Zachować szczególną ostrożność podczas obracania kosiarki i przyciągania jej do siebie.

9. Przed pochyleniem kosiarki, przemieszcza-

niem jej przez powierzchnie inne niż trawnik lub podczas przemieszczania kosiarki do lub od koszonej powierzchni nóż musi się zatrzymać.

10. Nigdy nie używać kosiarki, jeżeli urządzenia

zabezpieczające lub kratki zabezpieczające są uszkodzone lub bez urządzeń zabezpieczających, takich jak np. płyty odbo- jowe lub elementy na skoszoną trawę.

11. Nigdy nie zmieniać ustawień silnika lub

zwiększać liczby obrotów silnika.

12. Przed uruchomieniem silnika zwolnić hamu-

13. Podczas uruchamiania silnika zachować

ostrożność i stosować się do instrukcji produ- centa. Zawsze zachować odpowiedni odstęp między stopami a nożem.

14. Podczas uruchamiania silnika nigdy nie

przechylać kosiarki, chyba że jest to koniecz- ne podczas tej czynności. W takim przypadku przechylić urządzenie tylko na tyle, na ile jest to bezwzględnie konieczne i podnosić przy tym tylko stronę urządzenia przeciwną do tej, po której znajduje się użytkownik.

15. Nigdy nie uruchamiać silnika, jeżeli stoi się

przed kanałem wyrzutowym.

16. Nigdy nie umieszczać dłoni ani stóp w pobliżu

lub poniżej obracających się części. Nigdy nie zbliżać się do otworu wyrzutowego.

17. Nigdy nie podnosić ani nie przenosić kosiarki

z włączonym silnikiem.

18. Wyłączyć silnik i wyjąć końcówkę świecy

zapłonowej. Upewnić się, że żadna z rucho- mych części się nie porusza: - przez zwalnianiem blokad lub usuwaniem zatorów w kanale wyrzutu. - przed rozpoczęciem wszelkich prac na kosi- arce, czyszczeniem lub kontrolą. - jeżeli natrafi ono na ciało obce. Przed ponownym uruchomieniem kosiarki i pracą z nią zawsze sprawdzić czy kosiarka nie została uszkodzona i w razie potrzeby wykonać konieczne naprawy. Jeżeli kosiarka wibruje silniej niż dotychczas, konieczne jest przeprowadzenie natychmiastowej kontroli.

19. Wyłączyć silnik. Upewnić się, że żadna z ru-

chomych części się nie porusza: - przed oddaleniem się od kosiarki - przed tankowaniem.

20. Wyłączając silnik ustawić dźwignię gazu w

położeniu „STOP“. Zakręcić kran paliwa (o ile występuje).

21. Praca z urządzeniem z nadmierną prędkością

powoduje zwiększone ryzyko wypadków.

22. Zachować ostrożność podczas regulacji

urządzenia i unikać zakleszczenia palców między ruchomym narzędziem tnącym i nie- ruchomymi częściami urządzenia.

23. Ostrzeżenie! Gorące części! Kontakt z

gorącym silnikiem, rurą wydechową lub napędem grozi poparzeniami. Nie dotykać!

24. Zawsze należy zachować ustalony przez

położenie prowadnic odstęp bezpieczeństwa między obudową noży i użytkownikiem.

25. Jeżeli kosiarka natrafi ła na ciało obce lub

urządzenie zaczęło wibrować silniej niż zazwyczaj, sprawdzić stan kosiarki, noży i innych części.

26. Zabrania się pracować podczas złych wa-

runkach pogodowych lub przy zagrożeniu uderzeniem piorunem.

27. Nie używać kosiarki, gdy jest się zmęczonym,

chorym lub pod wpływem narkotyków, alko- holu lub lekarstw.

28. Zachować szczególną ostrożność podczas

koszenia na brzegu strumieni, stawów itp.

29. Uważać na przedmioty na drodze kosiarki.

Mogą one spowodować uszkodzenia kosiarki lub obrażenia.

30. W pobliżu dróg lub na nich uważać na ruch

drogowy. Nie kierować wyrzucanej trawy na drogę.

31. Unikać miejsc, w których koła kosiarki nie

mają dobrego kontaktu z podłożem lub ko- szenie nie jest bezpieczne. Przed cofaniem upewnić się, że za sobą nie znajdują się małe dzieci.

32. Podczas koszenia w gęstej, wysokiej trawie

wybrać najwyższą wysokość koszenia i kosić Anl_GC_PM_46_S_HW_E_SPK13.indb 274Anl_GC_PM_46_S_HW_E_SPK13.indb 274 18.10.2021 14:08:1018.10.2021 14:08:10PL

wolniej. Konserwacja i przechowywanie urządzenia

1. Upewnić się, że wszystkie nakrętki, sworznie

i śruby są mocno dokręcone i urządzenie jest w nienagannym stanie technicznym. Jeżeli śruby się poluzowały, należy je natychmiast dokręcić.

2. Nie przechowywać kosiarki z paliwem w

zbiorniku w budynkach, w których opary benzyny mogłyby wejść w kontakt z otwartym ogniem lub iskrami. Opary gazów mogą być przyczyną eksplozji.

3. Przed odstawieniem kosiarki do zamkniętego

pomieszczenia silnik powinien zawsze ostygnąć.

4. Aby uniknąć niebezpieczeństwa pożaru w

pobliżu silnika, rury wydechowej i wokół zbiornika paliwa nie powinny nigdy znajdować się resztki trawy, liście ani resztki smaru (ole- ju).

5. Regularnie sprawdzać, czy pojemnik na trawę

nie przedstawia śladów zużycia i jest spraw- ny.

6. Z przyczyn bezpieczeństwa należy wymienić

zużyte lub uszkodzone części.

7. Wyjąć końcówkę świecy zapłonowej, aby za-

pobiec nieuprawnionemu użyciu urządzenia.

8. Przed składowaniem urządzenia usunąć

resztki trawy, liści, smaru i oleju. Nigdy nie kłaść żadnych przedmiotów na kosiarce.

9. Jeżeli kosiarka nie będzie używana przez

dłuższy czas, należy opróżnić zbiornik paliwa przy pomocy pompy do odsysania benzyny (do nabycia w sklepach z materiałami budow- lanymi).

10. Zabronić dzieciom używać kosiarki. To

urządzenie nie jest zabawką.

1.1 Wskazówki bezpieczeństwa odnośnie

Podczas ładowania akumulatorów zawsze nosić okulary ochronne i rękawice ochron- ne! Żrące kwasy są źródłem zwiększonego niebezpieczeństwa obrażeń!

Aby uniknąć iskrzenia na skutek rozładowania elektrostatycznego podczas ładowania aku- mulatora nie nosić żadnej odzieży z tworzyw sztucznych.

OSTRZEŻENIE! Wybuchowe gazy - unikać płomieni i iskier!

Ładowarka zawiera części, takie jak np. wyłącznik lub bezpiecznik, które mogą spowodować powstanie łuku elektrycznego lub iskier. Zwrócić szczególną uwagę na odpowiednią wentylację garażu lub pomies- zczenia!

Ładowarka przeznaczona jest wyłącznie do ładowania bezobsługowych akumulatorów 12 V.

Nigdy nie ładować uszkodzonych akumula- torów ani baterii nienadających się do ponow- nego ładowania.

Przestrzegać wskazówek podanych przez producenta akumulatora.

Odłączyć urządzenie od sieci zanim przystąpi się do podłączania i odłączania zacisków akumulatora.

Uwaga! Unikać płomieni i iskier.

Podczas ładowania uwalnia się wybuchowa mieszanina wodoru z tlenem.

Urządzenie może być używane tylko w su- chych pomieszczeniach.

Ostrożnie! Kwas akumulatorowy jest żrący.

W przypadku kontaktu kropli kwasu ze skórą lub odzieżą należy zmyć je natychmiast roztworem mydlanym. W przypadku dostania się kwasu do oczu natychmiast płukać je wodą przez 15 minut i zwrócić się o pomoc lekarską.

Nie ładować nienadających się do ładowania akumulatorów lub baterii.

Stosować się do wskazówek i danych odnośnie ładowania akumulatora podanych przez producenta akumulatora.

Nigdy nie ładować jednocześnie kilku akumu- latorów.

Przewód sieciowy i przewody do ładowania muszą znajdować się w nienagannym stanie technicznym.

Nie pozwalać dzieciom zbliżać się do akumu- latora lub do ładowarki.

Uwaga! Ostry zapach gazu oznacza skrajnie wysokie niebezpieczeństwo wybuchu. Nie wyłączać urządzenia. Nie odłączać akumula- tora od sieci. Natychmiast dobrze wywietrzyć pomieszczenie. Zlecić kontrolę akumulatora odpowiedniemu punktowi serwisowemu.

Nie używać przewodu do celów, do których nie jest on przeznaczony.

Nie nosić ładowarki trzymając za przewód i nie ciągnąć za przewód przy wyciąganiu wty- czki z gniazdka. Chronić kabel przed wysoką temperaturą, olejami i ostrymi krawędziami.

Sprawdzać czy urządzenie nie zostało usz- kodzone.

O ile nie podano inaczej w instrukcji obsługi, wymianę lub naprawę uszkodzonych części zawsze zlecić do wykonania autoryzowane- mu punktowi serwisowemu. Anl_GC_PM_46_S_HW_E_SPK13.indb 275Anl_GC_PM_46_S_HW_E_SPK13.indb 275 18.10.2021 14:08:1018.10.2021 14:08:10PL

Przestrzegać podanej wartości napięcia sie- ciowego.

Zachować przyłącza w czystości i chronić je przed korozją.

Przed wykonaniem prac konserwacyjnych i czyszczenia odłączyć urządzenie od sieci.

Podczas podłączania i ładowania akumu- latorów zawsze nosić rękawice ochronne odporne na działanie kwasów oraz okulary ochronne.

Uwaga! Nie przekraczać podanego czasu ładowania. Po zakończeniu ładowania wyjąć wtyczkę z gniazdka sieciowego i odłączyć ładowarkę od akumulatora.

1.2 Środki bezpieczeństwa odnośnie prac z

1. Zawsze przestrzegać odpowiedniego

położenia biegunów (+ i -) akumulatora, zgodnie z informacją umieszczoną na akumu- latorze.

2. Nie zwierać biegunów baterii.

3. Nie ładować baterii nienadających się do

powtórnego naładowania.

4. Nie rozładowywać głęboko akumulatorów!

5. Nie nagrzewać akumulatorów!

6. Nie spawać ani nie lutować bezpośrednio na

7. Nie rozbierać akumulatorów!

8. Nie doprowadzać do zniekształceń akumula-

9. Nie wrzucać baterii ani akumulatorów do og-

10. Przechowywać akumulatory w miejscu

niedostępnym dla dzieci.

11. Nigdy nie pozwalać dzieciom wymieniać aku-

mulator bez nadzoru!

12. Przechowywać akumulatory z dala od og-

nia, pieców i innych źródeł ciepła. Nigdy nie wystawiać akumulatora na bezpośrednie oddziaływanie promieni słonecznych. Nigdy nie używać ani nie przechowywać akumula- torów w pojazdach podczas upałów.

13. Nieużywane akumulatory przechowywać z

dala o metalowych przedmiotów. Mogą one spowodować zwarcie akumulatora i uszkod- zenia, poparzenia lub nawet pożar.

14. Jeżeli urządzenie przez dłuższy czas nie

będzie używane należy wyjąć z niego akumu- lator!

15. Jeżeli doszło do rozlania się akumulatora

NIGDY nie dotykać go bez odpowiedniej ochrony. Jeżeli dojdzie do kontaktu cieczy, która wyciekła z akumulatora, ze skórą, należy natychmiast przepłukać to miejsce pod bieżącą wodą. Unikać jakiegokolwiek kontaktu tej cieczy z oczami lub ustami! W takich przypadkach bezzwłocznie zwrócić się do lekarza o pomoc.

16. Przed założeniem akumulatora oczyścić styki

akumulatora oraz przeciwstyki urządzenia. Urządzenie może być stosowane przez dzieci, które ukończyły 8 rok życia oraz osoby z ogranic- zonymi zdolnościami fi zycznymi, sensorycznymi lub umysłowymi lub które mają niewystarczające doświadczenie lub wiedzę, tylko i wyłącznie pod warunkiem, że będą one nadzorowane lub zostaną pouczone odnośnie bezpieczne- go użytkowania urządzenia i zrozumieją, jakie zagrożenia z niego wynikają. Dzieci nigdy nie powinny bawić się tym urządzeniem. Pra- ce związane z czyszczeniem i konserwacją urządzenia nie mogą być wykonywane przez dzieci bez odpowiedniego nadzoru. Utylizacja Baterie i akumulatory: Oddawać do utylizacji tylko do warsztatów samochodowych, specjalnych punktów oraz punktów zbiorki odpadów spec- jalnych. Informacji udziela lokalna administracja komunalna. Ostrzeżenie! Przed pochyleniem kosiarki akumulator musi zostać wymontowany. W przeciwnym razie istnieje niebezpieczeństwo rozlania kwasu akumulatorowego. Ryzyka resztkowe: Nawet jeśli opisywane urządzenie obsługiwane jest prawidłowo, zawsze występują ryzyka resztkowe. W związku z typem konstrukcji i wykonaniem urządzenia mogą wystąpić następujące zagrożenia:

1. Uszkodzenia słuchu, w przypadku niestoso-

wania odpowiednich nauszników ochronnych.

2. Zagrożenie dla zdrowia w wyniku drgań

ramion i dłoni w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez odpowiedniej kons- erwacji. Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i Anl_GC_PM_46_S_HW_E_SPK13.indb 276Anl_GC_PM_46_S_HW_E_SPK13.indb 276 18.10.2021 14:08:1018.10.2021 14:08:10PL

instrukcję. Objaśnienie wskazówek na tabliczce na urządzeniu (patrz rys. 21)

1) Przeczytać instrukcję obsługi.

2) Ostrzeżenie! Niebezpieczeństwo obrażeń

przez elementy wyrzucone z urządzenia. Zachować odstęp bezpieczeństwa.

3) Niebezpieczeństwo! Ostre noże! Przed

rozpoczęciem wszelkich prac konserwa- cyjnych, napraw, czyszczenia i regulacji urządzenia wyłączyć urządzenie i wyjąć końcówkę świecy zapłonowej.

4) Przed uruchomieniem urządzenia napełnić

5) Ostrożnie! Nosić okulary ochronne i ochronni-

6) Gwarantowany poziom mocy akustycznej.

7) Ostrożnie! Gorące części. Zachować

bezpieczną odległość.

8) Podczas tankowania silnik musi być

9) Ostrzeżenie o niebezpieczeństwie odniesie-

nia ran ciętych. Uwaga! Wirujące noże!

10) Proces uruchomienia urządzenia

11) Dźwignia uruchomienia/zatrzymania silnika

(I=silnik włączony; 0=silnik wyłączony)

12) Dźwignia jezdna (dźwignia sprzęgła)

13) Wyłącznie do użytku w suchych pomieszcze-

14) Klasa ochronności II

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-20)

1a. Dźwignia uruchomienia/zatrzymania silnika (hamulec silnikowy) 1b. Dźwignia jezdna (dźwignia sprzęgła)

2. Pompa paliwa (primer)

3. Górna i dolna rączka

4a. Worek na trawę 4b. Wskaźnik stopnia napełnienia 5a. Klapa wyrzutowa 5b. Pokrywa paska klinowego

8. Dźwignia regulacji wysokości koszenia

9a. Cięgno 9b. Hak na cięgno

10. Uchwyt na kabel - 3 szt.

11a. Nakrętka gwiazdkowa - 2 szt. 11b. Nakrętka gwiazdkowa - 2 szt. 12a. Śruba krótka - 2 szt. 12b. Śruba, długa - 2 szt.

13. Klucz do świec zapłonowych

16. Wtyk sieci elektrycznej urządzenia

17. Wtyk akumulatora

20. Końcówka świecy zapłonowej

21. Kluczyk zapłonowy - 2 szt.

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Górna i dolna rączka

Nakrętka gwiazdkowa - 4 szt.

Śruba krótka - 2 szt.

Śruba, długa - 2 szt.

Klucz do świec zapłonowych

Kluczyk zapłonowy - 2 szt.

Hak na cięgno - 1 szt.

Książeczka serwisowa kosiarki spalinowej

Wskazówki bezpieczeństwa akumulatora

3. Zastosowanie zgodne z

przeznaczeniem Urządzenie należy stosować tylko zgodnie z jego przeznaczeniem. Każde użycie odbiegające od opisanego w niniejszej instrukcji jest niezgod- ne z przeznaczeniem. Za wszelkie wynikające stąd szkody i obrażenia odpowiada użytkownik/ obsługujący, a nie producent. Kosiarka spalinowa nadaje się do prywatnego użytku w ogródkach przydomowych i działkach. Jako kosiarki przeznaczone do użytkowania w prywatnych przydomowych ogródkach i na działkach określa się urządzenia, których rocz- ny czas eksploatacji nie przekracza 50 godzin i które używane są w przeważającym stopniu do pielęgnacji trawników, z wykluczeniem użytku w parkach, publicznych terenach zielonych, tere- nach sportowych, na ulicach oraz w gospodarce rolnej i leśnictwie. Ładowarka przeznaczona jest do ładowania bezobsługowych akumulatorów rozruchowych 12V. Prosimy pamiętać o tym, że nasze urządzenia nie są przeznaczone do zastosowania profesjonal- nego, rzemieślniczego lub przemysłowego. Nie przejmujemy odpowiedzialności w razie stoso- wania urządzenia w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności. Do prawidłowego stosowania urządzenia konie- czne jest stosowanie się instrukcji odnośnie spo- sobu użycia dostarczonej przez producenta. Inst- rukcja odnośnie sposobu użycia zawiera również informacje na temat warunków eksploatacji, konserwacji i napraw. Uwaga! Z powodu zagrożenia dla obsługującego kosiarka nie może być stosowana do następujących prac: Do przycinania zarośli, żywopłotów, krzaków, do cięcia i rozdrabniania pnączy lub trawy na dachach, w balkonowych skrzynkach lub do czyszczenia (zdmuchiwania) przedmiotów ze ścieżek i jako rozdrabniacz ścinek z drzewa lub żywopłotu. Kosiarka nie może być używana jako opielacz lub glebogryzarka i do wyrównywania nierówności podłoża, jak np. kopców kretów. Ze względów bezpieczeństwa kosiarka nie może być używana jako agregat napędzający dla in- nych urządzeń i akcesoriów narzędzi jakiegokol- wiek rodzaju.

Typ silnika: Jednocylindrowy silnik czterotaktowy ....................................................... 146 cm

/2 kW Robocza liczba obrotów n

: ..2900 ± 100 obr./min Paliwo: ......................................... benzyna (E10) Pojemność zbiornika paliwa: ...................... ok. 1 l Olej silnikowy: ......................................... ok. 0,4 l Świeca zapłonowa: ..................................F7RTC Regulacja wysokości cięcia: ................................ centralne (25-80 mm) Szerokość cięcia: ................................... 460 mm Waga: .......................................................33,5 kg Ładowarka Napięcie sieciowe: ....... 100-240V AC ~ 50/60Hz Znamionowe napięcie wyjściowe: .......14,5 V d.c. Znamionowy prąd wyjściowy: ......................0,8 A Pojemność akumulatora: .............................. 7 Ah Klasa ochronności: ...................................... II /

Napięcia akumulatora: ..................................12V Niebezpieczeństwo! Poziom ciśnienia akustycznego L

Należy unikać dłuższej pracy z urządzeniem ze względu na zwiększony poziom hałasu i wibracji. Anl_GC_PM_46_S_HW_E_SPK13.indb 278Anl_GC_PM_46_S_HW_E_SPK13.indb 278 18.10.2021 14:08:1018.10.2021 14:08:10PL

Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne.

5. Przed uruchomieniem

5.1 Złożenie elementów urządzenia

W momencie dostawy niektóre części są zde- montowane. Złożenie urządzenia jest proste, jeśli przestrzega się następujących wskazówek. Uwaga! Podczas składania i prac konserwacyj- nych potrzebne będą dodatkowe narzędzia, które nie są zawarte w dostawie:

płaski pojemnik na olej (do wymiany oleju);

lejek (pasujący do króćca zbiornika paliwa)

chusteczki lub ręczniki papierowe (do wytar- cia resztek oleju / paliwa; wyrzucić na stacji paliw)

pompa do odsysania benzyny (plastykowa, dostępna w sklepach specjalistycznych)

smarownica olejowa z ręczna pompką (dostępna w sklepach specjalistycznych)

Olej silnikowy Montaż

1. Zmontować dolną i górną rączkę (poz. 3)

tak jak pokazano na rys. 3a-3b. Otwory do mocowania należy wybrać odpowiednio do żądanej wysokości uchwytów. Ważne! Po obydwu stronach ustawić taką samą wysokość!

2. Uchwyt cięgna (poz. 9a) zawiesić na przewid-

zianym do tego celu haczyku, tak jak pokaza- no na rysunku 3c.

3. Przymocować ścięgna do uchwytu przy po-

mocy załączonych zaczepów do kabla (poz. 10).

4. Jedną ręką podnieść klapę otworu wyrzu-

towego (poz. 5a) i zawiesić worek na trawę (poz. 4a), tak jak pokazano na rys. 4a. Uwaga! W przypadku wykonywania prac na akumulatorze i utylizacji przestrzegać przepisów bezpieczeństwa producenta. Ostrzeżenie! Przed przystąpieniem do montażu akumulatora osoba, która ma wykonywać tę czynność, powinna zdjąć wszelkie metalowe bransoletki, zegarek, pierścionki itp. Kontakt tych przedmiotów z biegunami akumulatora lub przewodzących prąd przewodów może spowodować poparzenia. Ostrzeżenie! Przed każdym uruchomieniem sprawdzić stan izolacji przewodów i wtyczki. Zab- rania się uruchamiania urządzenia jeżeli izolacja jest uszkodzona. Ostrzeżenie! Wszelki naprawy zlecić specjalisty- cznemu zakładowi lub producentowi.

5.2 Montaż i demontaż akumulatora

(rys. 13-16) Uwaga! Kosiarka może być eksploatowana tylko i wyłącznie z bezobsługowym akumulatorem 12V. Otworzyć pokrywę akumulatora (rys. 13 / poz. 18). Postawić akumulator (poz. 19) na cokół (rys. 14). Najpierw podłączyć czerwony przewód do bieguna dodatniego i następnie czarny przewód do bieguna ujemnego (rys. 15). Podłączyć wtyk akumulatora (rys. 16 / poz. 17) do wtyku sieci elektrycznej kosiarki (rys. 16 / poz. 16). Demontaż wykonuje się wykonując te same czynności w odwrotnej kolejności.

5.3 Ładowanie akumulatora przy użyciu

ładowarki (rys. 17-19) Jeżeli akumulator jest rozładowany, naładować go przy użyciu ładowarki (wchodzi w skład dos- tawy) podłączając ładowarkę do domowej sieci elektrycznej. Odłączyć wtyk akumulatora (rys. 17) od wtyku sieci elektrycznej urządzenia (poz. 16), aby w ten sposób odłączyć akumulator. Podczas ładowania przestrzegać przepisów bezpieczeństwa podanych przez producenta akumulatora. Po podłączeniu akumulatora do ładowarki przez podłączenie wtyku akumulatora (poz. 17) i wtyku ładowania (poz. 15) do ładowarki można podłączyć ładowarkę do gniazdka wtykowe- go sieci 230V~50Hz. Zabrania się podłączać ładowarkę do gniazdka wtykowego o innym napięciu sieciowym. Czerwona lampka na ładowarce wskazuje, że trwa ładowanie akumulatora. Po upływie ok. 8-9 godzin akumulator jest całkowicie naładowany. Wskazuje to zielona lampka na ładowarce. Anl_GC_PM_46_S_HW_E_SPK13.indb 279Anl_GC_PM_46_S_HW_E_SPK13.indb 279 18.10.2021 14:08:1018.10.2021 14:08:10PL

Po zakończeniu procesu ładowania (zielona lampka się świeci) odłączyć ładowarkę od sie- ci. Podłączyć wtyk akumulatora do wtyku sieci elektrycznej kosiarki i zamontować z powrotem pokrywę akumulatora. Uwaga! Podczas ładowania akumulatorów może powstać niebezpieczna mieszanina wodoru z tle- nem i z tego powodu podczas ładowania należy unikać iskrzenia i otwartego ognia. Obliczanie czasu ładowania: Czas ładowania zależy od poziomu naładowania akumulatora. W przypadku pustego akumulatora przybliżony czas ładowania może zostać obliczo- ny przy pomocy następującego wzoru: Czas ładowania / h = Pojemność akumulatora w Ah / Amp. (arytm. prąd ładowania) Przykład = 4 Ah / 0,4 A = 10 h maks. W przypadku normalnie rozładowanego akumula- tora wyższy, początkowy prąd płynie na poziomie prądu znamionowego. Im dłuższy czas ładowania tym niższy prąd ładowania.

5.4 Ustawienie wysokości cięcia

Uwaga! Przed każdą regulacją wysokości cięcia należy wyłączyć silnik i wyjąć końcówkę świecy zapłonowej.

Przed przystąpieniem do koszenia sprawdzić, czy narzędzia tnące nie są tępe i ich mocowa- nie nie zostało uszkodzone. Tępe lub uszkod- zone narzędzia tnące wymieniać wyłącznie jako cały zestaw (nie pojedynczo), aby uniknięcia niewyrównoważenia urządzenia. Przed sprawdzeniem narzędzi wyłączyć silnik i wyjąć końcówkę świecy zapłonowej.

Regulacja wysokości cięcia wykonywana jest centralnie za pomocą dźwigni regulacji wysokości cięcia (rys. 7 / poz. 8). Urządzenie dysponuje różnymi ustawieniami wysokości cięcia.

Nacisnąć dźwignię regulacji wysokości cięcia i przemieścić ją w żądane położenie. Dźwignia regulacji wysokości cięcia powinna zablokować się w wybranym położeniu.

Uwaga! Silnik dostarczany jest bez materiałów eksploatacyjnych. Z tego powodu przed uruchomieniem urządzenia napełnić olej i benzynę. W momencie dostawy akumulator nie jest podłączony. Przed uruchomieniem podłączyć akumulator zgodnie z instrukcjami umieszczony- mi w rozdziale 5.2. Jeżeli urządzenie nie było używane przez dłuższy czas naładować całkowicie akumulator (rozdz. 5.5).

1. Sprawdzić poziom oleju (patrz 7.2.3).

2. Do nalewania benzyny należy użyć lejka i

miarki. Upewnić się, że w benzynie nie ma zanieczyszczeń. Ostrzeżenie: Używać wyłącznie kanistrów na benzynę z homologacją. Nigdy nie palić podczas nalewania benzyny. Przed przystąpieniem do nalewania benzyny wyłączyć silnik i odczekać, aż silnik ostygnie.

3. Upewnić się, że przewód zap

łonowy jest podłączony do świecy zapłonowej. Kontrola bezpieczeństwa dźwigni uruchomie- nia/zatrzymania silnika Aby zapobiec przypadkowemu włączeniu kosiarki, a zarazem zapewnić możliwość szybkiego zatrzymania silnika i noży w razie niebezpieczeństwa, kosiarka wyposażona jest w dźwignię uruchomienia/zatrzymania silnika (rys. 5a / poz. 1a). Musi ona zostać zaciągnięta (rys. 5b) przed uruchomieniem kosiarki. Po zwolnieniu dźwigni uruchomienia/zatrzymania silnika musi ona samoczynnie wrócić do pozycji wyjściowej (poz. 5a). Przed uruchomieniem silnika należy kilkukrotnie powtórzyć tę czynność, aby upewnić się, że dźwignia i cięgno działają prawidłowo. Powtórzyć tę próbę ponownie przy włączonym silniku. Po zwolnieniu dźwigni uruchomienia/ zatrzymania silnika silnik musi się zatrzymać w przeciągu kilku sekund. Jeż eli tak nie jest, należy zwrócić się o pomoc do serwisu obsługi klienta. Anl_GC_PM_46_S_HW_E_SPK13.indb 280Anl_GC_PM_46_S_HW_E_SPK13.indb 280 18.10.2021 14:08:1018.10.2021 14:08:10PL

Niebezpieczeństwo! Podczas uruchamiania sil- nika nóż tnący wiruje.

6.1 Uruchamianie silnika

6.1.1 Uruchamianie z rozrusznikiem elektry-

1. Upewnić się, że przewód zapłonowy jest

podłączony do świecy zapłonowej.

2. 3 razy nacisnąć pompę paliwa (primer) (rys.

6/poz.2). Jeżeli silnik jest rozgrzany, można pominąć ten punkt.

3. Stać za kosiarką. Jedną ręką nacisnąć

dźwignię uruchomienia/zatrzymania silnika (rys. 5b). Druga ręka znajduje się na stacyjce.

4. Uruchomić silnik przekręcając w tym celu klu-

czyk w stacyjce (rys. 1 / poz. 22). Po urucho- mieniu silnika przekręcić kluczyk natychmiast z powrotem do pozycji wyjściowej. Ponowne przekręcenie kluczyka podczas pracy silnika powoduje uszkodzenie systemu rozruchu. Wskazówka! Przy niskich temperaturach może zajść konieczność kilkukrotnego pow- tórzenia próby rozruchu.

6.1.2 Uruchomienie z rozrusznikiem rewer-

1. Upewnić się, że przewód zapłonowy jest

podłączony do świecy zapłonowej.

2. 3 razy nacisnąć pompę paliwa (primer) (rys.

6 / poz.2). Jeżeli silnik jest rozgrzany, można pominąć ten punkt.

3. Stać za kosiarką. Jedną ręką nacisnąć

dźwignię uruchomienia/zatrzymania silnika (rys. 5b). Druga ręka znajduje się na uchwycie rozrusznika.

4. Uruchomić silnik przy użyciu rozrusznika

rewersyjnego (rys. 1 / poz. 9a). W tym celu wyciągnąć uchwyt o ok. 10-15cm (aż poczuje się opór), a następnie pociągnąć silnie jed- nym ruchem do siebie. Jeżeli silnik nie zapalił, jeszcze raz pociągnąć za uchwyt. Wskazówka! Nie puszczać z dłoni cięgna, ponieważ mogłoby cofnąć się w niekontrolo- wany sposób. Wskazówka! Przy niskich temperaturach może zajść konieczność kilkukrotnego pow- tórzenia próby rozruchu. Napęd jezdny Dźwignia jezdna / dźwignia sprzęgła (rys. 5a / poz. 1b): Zaciągnięcie dźwigni (rys. 5c) powoduje zamknięcie sprzęgła do napędu jezdnego. Jeżeli silnik jest włączony, kosiarka zaczyna jechać. Odpowiednio wcześnie puścić dźwignię jezdną, aby zatrzymać jadącą kosiarkę. Przed pierwszym koszeniem należy przećwiczyć uruchamianie i za- trzymywanie ruchu kosiarki, aby dobrze zapoznać się z jej zachowaniem podczas jazdy.

6.2 Wskazówki odnośnie odpowiedniego

koszenia Niebezpieczeństwo! Nigdy nie otwierać klapy wyrzutowej, pod- czas opróżniania pojemnika na trawę i jeżeli silnik pracuje. Obracający się nóż może być przyczyną obrażeń. Zawsze starannie mocować klapę wyrzutową i kosz na trawę. Przed zdjęciem tych ele- mentów zawsze najpierw wyłączyć silnik. Przed rozpoczęciem wszelkich prac nastaw- czych, konserwacyjnych lub naprawczych na kosiarce należy wyłączyć silnik i odczekać, aż nóż przestanie się poruszać. Wyjąć końcówkę świecy zapłonowej.

1. Założyć odpowiednią odzież i obuwie.

Zawsze nosić mocne obuwie; nigdy nie nosić sandałów ani tenisówek.

2. Sprawdzić stan noży tnących. Wygięty lub us-

zkodzony nóż należy wymienić na oryginalny nóż.

3. Napełnić zbiornik paliwa na wolnym powie-

trzu. Użyć do tego celu lejka i miarki. Wytrzeć ewentualne resztki rozlanej benzyny.

4. Zapoznać się z treścią instrukcji obsługi i

wskazówek odnośnie silnika i urządzeń do- datkowych i stosować się do tych instrukcji i wskazówek. Przechowywać tą instrukcję tak, aby była dostępna również dla innych użytkowników urządzenia.

5. Spaliny są niebezpieczne. Uruchamiać silnik

tylko na wolnym powietrzu.

6. Upewnić się, że wszystkie urządzenia

zabezpieczające są zamontowane i działają prawidłowo.

7. Urządzenie powinno być obsługiwane

wyłącznie przez osoby spełniające odpo- wiednie wymogi.

8. Koszenie mokrej trawy może być niebezpi-

eczne. O ile to możliwe, kosić tylko suchą trawę.

9. Nakazać dzieciom i innym osobom, aby nie

10. Nigdy nie kosić przy złej widoczności.

11. Przed przystąpieniem do koszenia usunąć z

trawnika leżące przedmioty. 6.4. Wskazówki odnośnie odpowiedniego koszenia Uwaga! Nigdy nie otwierać klapy wyrzutowej, podczas opróżniania pojemnika na trawę i jeżeli silnik pracuje. Poruszający się nóż może być przyczyną obrażeń. Zawsze starannie mocować klapę wyrzutową i worek na trawę. Przed zdjęciem kosza zawsze najpierw wyłączyć silnik. Zawsze należy zachować ustalony przez położenie prowadnic odstęp bezpieczeństwa między obudową noży i użytkownikiem. Zachować szczególną ostrożność podczas ko- szenia i zmian kierunku na nasypach i zboczach. Podczas pracy zachować zawsze bezpieczną postawę, nosić obuwie z antypoślizgową podeszwą i długie spodnie. Kosić zawsze w po- przek zbocza. Z przyczyn bezpieczeństwa koszenie na zbocz- ach o nachyleniu powyżej 15° nie jest dozwolone. Zachować szczególną ostrożność podczas co- fania i ciągnięcia kosiarki. Niebezpieczeństwo potknięcia!

Kosić tylko przy użyciu naostrzonych, nieuszkod- zonych noży. Pozwala to uniknąć strzępienia się źdźbeł trawy i jej żółknięcia. Optymalny wynik koszenia osiąga się przez ko- szenie pasami po linii prostej. Koszone pasy traw- nika powinny się pokrywać o kilka centymetrów, aby nie pominąć żadnego fragmentu trawnika. Zawsze utrzymywać w czystości podwozie kosiarki i usuwać osadzające się resztki trawy. Nagromadzone resztki utrudniają uruchomienie urządzenia, obniżają jakość koszenia i resztek skoszonej trawy. Podczas koszenia na pochylonym terenie li- nia cięcia musi przebiegać zawsze w poprzek zbocza. Przez ustawienie kosiarki ukośnie do góry zapobiega się jej niekontrolowanemu ześlizgnięciu. Wybierać wysokość koszenia w zależności od faktycznej wysokości trawnika. Powtarzać koszenie w taki sposób, aby na raz nie było ścinane więcej niż 4 cm trawy. Zawsze przed przystąpieniem do kontroli noża wyłączyć silnik. Pamiętać o tym, że po wyłączeniu silnika nóż przez kilkanaście sekund nadal się porusza. Nigdy nie próbować zatrzymywać noża. Regularnie sprawdzać, czy nóż jest prawidłowo zamocowany, w dobrym stanie i dobrze zaostr- zony. Jeżeli tak nie jest, naostrzyć lub wymienić nóż. W przypadku gdy poruszający się nóż uderzy o przeszkodę, należy wyłączyć kosiarkę i odczekać, aż nóż się przestanie poruszać. Następnie sprawdzić stan noża i jego mocowania. Jeżeli jedna z tych części została uszkodzona, należy ją wymienić. Wskazówki odnośnie koszenia:

1. Uważać na twarde przedmioty. Mogą one

spowodować uszkodzenia kosiarki lub być przyczyną obrażeń.

2. Kontakt z rozgrzanym silnikiem, rurą

wydechową lub elementami napędu może spowodować poparzenia. Nie dotykać!

3. Zachować szczególną ostrożność pod-

czas koszenia na zboczach lub na stromo opadającym terenie.

4. Jeżeli nie ma światła dziennego bąd

ź sztucz- ne oświetlenie jest za słabe wówczas należy zakończyć koszenie.

5. Jeżeli kosiarka wjechała na ciało obce lub

zaczęła wibrować silniej niż zazwyczaj należy skontrolować stan kosiarki, noża i innych ele- mentów.

6. Nigdy nie przystępować do regulacji lub nap-

rawy urządzenia bez uprzedniego wyłączenia silnika. Wyciągnąć wtyczkę przewodu zapłonowego.

7. Na ulicach lub w ich pobliżu uważać na ruch

na drodze. Nigdy nie kierować skoszonej trawy na szosę.

8. Unikać miejsc, w których koła nie mają pewn-

ego kontaktu z podłożem lub niemożliwe jest bezpiecznie kosić. Podczas cofania upewnić się, że z tyłu nie ma małych dzieci.

9. W przypadku wysokiej, gęstej trawy należy

ustawić najwyższą wysokość koszenia i kosić wolniej. Przed przystąpieniem do usu- wania trawy lub innych resztek blokujących urządzenie zawsze wyłączyć silnik i odłączyć przewód zapłonowy.

10. Nigdy nie usuwać części, które służą

bezpieczeństwu pracy z urządzeniem.

11. Nigdy nie dolewać benzyny, jeżeli silnik jest

6.6 Opróżnianie worka na trawę

Wraz z napełnianiem się worka na trawę zm- niejsza się przepływ powietrza, co powoduje, że wskaźnik stopnia napełnienia (4b) przylega bard- ziej do worka na trawę (rys. 21). Opróżnić worek na trawę i oczyścić kanał wyrzutowy. Niebezpieczeństwo! Przed zdjęciem wor- ka należy wyłączyć silnik i odczekać, aż narzędzie tnące się zatrzyma. Aby zdjąć worek na trawę podnieść jedną ręką klapę wyrzutową i trzymając drugą ręką za uchwyt zdjąć worek (rys. 4a). Zgodnie z przepisami bezpieczeństwa klapa wyr- zutowa opada przy zdejmowaniu worka na trawę i zamyka tylny otwór wyrzutowy. Jeżeli w otworze pozostają resztki trawy, wówczas dla ułatwienia uruchomienia silnika należy cofnąć kosiarkę o ok. 1m. Aby usunąć resztki skoszonej trawy z obudowy kosiarki lub narzędzia, należy użyć do tego celu odpowiedniego przedmiotu, np. szczotki. Nigdy nie usuwać resztek ręką lub butem/stopą. Aby zapewnić optymalne zbieranie skoszonej trawy należy po każdym użyciu oczyścić od środka worek, a w szczególności kratkę powie- trza. Podczas zakładania worka silnik musi wyłączony i narzędzie tnące nie może się poruszać. Podnieść jedną ręką klapę wyrzutową i trzymając drugą ręką za uchwyt zawiesić worek.

6.7 Po zakończeniu koszenia

1. Zanim kosiarka zostanie odstawiona do

zamkniętego urządzenia silnik powinien na- jpierw ostygnąć.

2. Przed odstawieniem urządzenia usunąć

trawę, liście, zabrudzenia i olej. Nigdy nie kłaść żadnych przedmiotów na kosiarce.

3. Przed ponownym użyciem sprawdzić

wszystkie śruby i nakrętki. Jeżeli śruby się poluzowały, należy je zawsze mocno dokręcić.

4. Przed ponownym użyciem opróżnić worek na

5. Wyjąć końcówkę świecy zapłonowej, aby

uniemożliwić użycie urządzenia bez pozwole- nia.

6. Nigdy nie stawiać kosiarki w pobliżu źródła

zagrożenia. Opary gazów mogą być przyczyną eksplozji.

7. Podczas napraw urządzenia stosować

wyłącznie zatwierdzone przez producenta lub oryginalne części zamienne (patrz adres w certyfi kacie gwarancji).

8. Jeżeli kosiarka ma nie być używana przez

dłuższy czas, opróżnić zbiornik paliwa przy pomocy pompy do odsysania benzyny.

9. Zabronić dzieciom używać kosiarki. To

urządzenie nie jest zabawką.

10. Nigdy nie przechowywać benzyny w pobliżu

źródła iskier. Używać wyłącznie kanistrów z homologacją. Nie pozwalać dzieciom zbliżać się do benzyny.

11. Smarować urządzenie i wykonywać prace

12. Silnik wyłącza się w następujący sposób:

Aby wyłączyć silnik zwolnić dźwignię uruchomienia / zatrzymania silnika (rys. 5a / poz. 1a). Wyjąć końcówkę świecy zapłonowej ze świecy, aby zapobiec urucho- mieniu silnika. Przed ponownym uruchomie- niem sprawdzić cięgno hamulca silnikowego. Sprawdzić, czy cięgno jest poprawnie zamon- towane. Wymienić linkę wyłączającą, jeżeli jest ona wygięta lub uszkodzona. Anl_GC_PM_46_S_HW_E_SPK13.indb 283Anl_GC_PM_46_S_HW_E_SPK13.indb 283 18.10.2021 14:08:1118.10.2021 14:08:11PL

7. Czyszczenie, konserwacja,

przechowywanie, transport i zamawianie części zamiennych Uwaga: Jeżeli silnik pracuje nie wykonywać żadnych prac na częściach układu zapłonowego, które być pod napięciem, ani nie dotykać ich. Przed przystąpieniem do wszelkich prac konserwa- cyjnych wyjąć końcówkę świecy zapłonowej ze świecy. Nie wykonywać żadnych prac na urucho- mionym urządzeniu. Wykonanie prac, które nie zostały opisane w tej instrukcji obsługi, należy zawsze zlecić autoryzowanemu specjalistyczne- mu zakładowi.

Po każdym użyciu dokładnie oczyścić kosiarkę, w szczególności jej spód i mocowanie noża. W tym celu przyciskając w dół rączkę odchylić kosiarkę do tyłu. Wskazówka: Nigdy nie przechylać kosi- arki o więcej niż 90°. Zabrudzenia i resztki trawy najłatwiej jest usuwać natychmiast po zakończeniu koszenia. Zaschnięte resztki trawy i zanieczyszczenia mogą negatywnie wpłynąć na jakość pracy kosiarki. Sprawdzić, czy w kanale wyrzutowym nie ma resztek skoszonej trawy i w razie potrzeby je usunąć. Nigdy nie czyścić ko- siarki strumieniem wody lub przy pomocy myjki wysokociśnieniowej. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Nigdy nie używać agresywnych środków czyszczących takich jak zmywacz do czyszczenia na zimno lub benzyna do czyszczenia.

W załączonej książeczce serwisowej urządzeń spalinowych podano informacje na temat częstotliwości prac konserwacyjnych. Uwaga: Zanieczyszczone materiały konserwacyj- ne i materiały eksploatacyjne oddawać do odpo- wiednich punktów zbiórki odpadów

7.2.1 Osie i piasty kół

Lekko nasmarować raz na sezon. W tym celu przy pomocy śrubokrętu zdjąć kołpaki z kół i odkrę cić śruby mocujące kół.

Ze względów bezpieczeństwa ostrzenie, wyważenie i montaż noża należy zawsze zlecić autoryzowanemu zakładowi. Aby zapewnić opty- malne rezultaty pracy zaleca się zlecić raz w roku kontrolę noża. Wymiana noża (rys. 8). Do wymiany narzędzia tnącego stosować tylko oryginalne części zamienne. Oznaczenie noża musi odpowiadać numerowi podanemu w liście części zamiennych. Nigdy nie montować innego noża. Uszkodzone noże Jeżeli pomimo zachowania ostrożności nóż napotkał na przeszkodę, natychmiast wyłączyć silnik i wyjąć końcówkę świecy zapł onowej. Przechylić kosiarkę na bok i sprawdzić, czy nóż nie jest uszkodzony. Uszkodzone lub wygięte noże muszą zostać wymienione. Nigdy nie prostować wygiętego noża. Nigdy nie pracować z wygiętym lub silnie zużytym nożem, ponieważ powoduje to wibracje i może doprowadzić do dalszych uszkodzeń kosiarki. Uwaga: Praca z uszkodzonym nożem grozi obrażeniami. Ostrzenie noża Ostrza noża można naostrzyć przy użyciu me- talowego pilnika. Aby uniknąć niewyważenia urządzenia, ostrzenie noża należy zlecić autory- zowanemu specjalistycznemu zakładowi.

7.2.3 Kontrola poziomu oleju

Uwaga: Nigdy nie uruchamiać silnik bez ole- ju lub z niedostateczną ilością oleju. Grozi to poważnymi uszkodzeniami silnika. Kontrola poziomu oleju: Postawić kosiarkę na równej, poziomej po- wierzchni. Przekręcając w lewo wykręcić miernik poziomu oleju (rys. 9a / poz. 7) i wytrzeć miernik. Z powrotem włożyć miernik w króciec aż do oporu, ale nie wkręcać go. Wyciągnąć miernik i trzymając go poziomo odczytać poziom oleju. Po- ziom oleju powinien znajdować się między „min.“ i „max.“ miernika poziomu oleju (rys. 9b). Anl_GC_PM_46_S_HW_E_SPK13.indb 284Anl_GC_PM_46_S_HW_E_SPK13.indb 284 18.10.2021 14:08:1118.10.2021 14:08:11PL

Wymiana oleju Wymiana oleju powinna być przeprowadzana w temperaturze pokojowej.

1. Upewnić się, że kosz na trawę jest zdjęty.

2. Opróżnić pojemnik paliwa przy pomocy pom-

py do odsysania benzyny. Uruchomić silnik i pozwolić mu pracować tak długo, aż zużyta zostanie reszta benzyny.

3. Ustawić obok kosiarki wanienkę na olej.

4. Odkręcić korek wlewu oleju (poz. 7) i

przechylić kosiarkę na bok o 90°.

5. Przez otwarty otwór wlewu oleju wylać ciepły

6. Po zlaniu zużytego oleju ustawić kosiarkę z

powrotem w zwykłym położeniu.

7. Napełnić olej do poziomu górnego oznacze-

nia na mierniku poziomu oleju.

8. Uwaga! W celu sprawdzenia poziomu oleju

włożyć miernik poziomu oleju aż do gwintu, ale nie wkręcać.

9. Zużyty olej należy poddać utylizacji zgodnie z

obowiązującymi przepisami.

7.2.4 Pielęgnacja i regulacja cięgien

Cięgna często smarować i sprawdzać czy poruszają się swobodnie.

7.2.5 Konserwacja fi ltra powietrza (rys. 10)

Zabrudzone fi ltry powietrza zmniejszają moc sil- nika z powodu zbyt małego dopływu powietrza do gaźnika. W przypadku wysokiej zawartości pyłu w powietrzu fi ltr powietrza powinien być kontrolowa- ny częściej. Uwaga: Filtrów powietrza nigdy nie czyścić benzyną lub łatwopalnymi rozpuszczalnikami. Oczyścić fi ltr powietrza sprężonym powietrzem lub wytrzepując go.

7.2.6 Konserwacja świecy zapłonowej

Czyścić świecę zapłonową przy pomocy miedzi- anej szczotki .

Odkręcić końcówkę świecy zapłonowej (rys. 11 / poz. 20).

Wykręcić świecę zapłonową kluczem do świec zapłonowych.

Złożyć urządzenie postępując w odwrotnej kolejności.

7.2.7 Kontrola paska klinowego

Aby wykonać kontrolę paska klinowego usunąć pokrywę paska klinowego (rys. 12 / poz. 5b) tak jak pokazano na rys. 12.

Przed przystąpieniem do naprawy lub kons- erwacji sprawdzić, czy wszystkie elementy zabezpieczające są zamontowane i znajdują się w nienagannym stanie. Elementy, które mogą być przyczyną obrażeń, należy przechowywać w miejscu niedostępnym dla dzieci i innych osób. Uwaga: Zgodnie z postanowieniami ustawy o odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane nieprawidłowymi naprawami oraz jeżeli zastoso- wano części inne niż oryginalne lub dopuszczone przez nas do użytku w urządzeniu. Nie ponosimy odpowiedzialności za szkody spowodowane nieprawidłowymi naprawami. Zlecić ich wykona- nie warsztatowi serwisowemu producenta lub au- toryzowanemu specjaliście. Odnosi się to również do akcesoriów.

Odnośnie czasu pracy przestrzegać obowiązujących przepisów prawa. Mogą one różnić się w zależności od kraju i regionu.

7.2.10 Konserwacja i pielęgnacja akumula-

tora Zwrócić uwagę na to, aby akumulator był zawsze pewnie zamontowany. Zawsze musi być zapewnione pełne połączenie przez sieć instalacji elektrycznej. Akumulator musi być zawsze czysty i suchy.

7.3 Przygotowanie kosiarki do składowania

Ostrzeżenie: Nie opróżniać zbiornika paliwa w zamkniętych pomieszczeniach lub w pobliżu źródeł ognia. Nie palić! Opary mogą być przyczyną eksplozji lub pożaru.

1. Opróżnić zbiornik paliwa przy pomocy pompy

do odsysania benzyny.

2. Następnie uruchomić silnik i pozostawić go w

ruchu aż do momentu, kiedy zostanie zużyta reszta benzyny.

3. Po zakończeniu każdego sezonu wymienić

olej. W tym celu przy rozgrzanym silniku opróżnić zużyty olej i napełnić nowym.

4. Wyjąć świecę zapłonową z głowicy cylindra.

Przy użyciu smarownicy nalać ok. 20 ml oleju do cylindra. Powoli pociągnąć za uchwyt rozrusznika, aby olej został rozprowadzony wewnątrz cylindra tworząc warstwę ochronną. Wkręcić z powrotem świecę zapłonową. Anl_GC_PM_46_S_HW_E_SPK13.indb 285Anl_GC_PM_46_S_HW_E_SPK13.indb 285 18.10.2021 14:08:1118.10.2021 14:08:11PL

5. Oczyścić żebra chłodzące cylindra i obudowy.

6. Oczyścić całe urządzenie, aby zapewnić

odpowiednią ochronę lakieru.

7. Urządzenie należy przechowywać w dobrze

wentylowanym miejscu.

8. Wymontować akumulator jeżeli kosiarka ma

być nieużywana przez dłużej niż 3 miesiące. Wskazówki odnośnie składowania akumu- latora znajdą Państwo we wskazówkach bezpieczeństwa akumulatora (punkt 3).

7.4 Przygotowanie kosiarki do transportu

1. Opróżnić zbiornik paliwa (patrz punkt 7.3/1).

2. Pozostawić silnik w ruchu aż do momentu,

kiedy zostanie zużyta reszta benzyny.

3. Opróżnić olej z ciepłego silnika.

4. Wyjąć końcówkę świecy zapłonowej ze

5. Oczyścić żebra chłodzące cylindra i obudowy.

6. Odwiesić linkę startową na haczyk (rys. 3c).

Odkręcić nakrętki gwiazdkowe i złożyć do dołu górny uchwyt. Zwrócić uwagę na to, aby cięgna się nie zagięły.

7. Umieścić kilka warstw tektury falistej między

górnym i dolnym uchwytem i silnikiem, aby zapobiec otarciom.

7.5 Materiał eksploatacyjny, zużywalny i

części zamienne Części zamienne, materiał eksploatacyjny i zużywalny jak np. olej silnikowy, pasek klinowy, świece zapłonowe, wkład fi ltra powietrza, fi ltr paliwa, akumulator i noże nie są objęte gwarancją urządzenia.

7.6 Zamawianie części zamiennych

Zamawiając części zamienne należy podać następujące informacje:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer wymaganej części zamiennej Aktualne ceny i informacje można znaleźć na stronie internetowej: www.Einhell-Service.com

8. Utylizacja i recykling

Urządzenie umieszczone jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Us- zkodzone części należy oddać do punktu zbiórki odpadów specjalnych. Prosimy poinformować się na ten temat w handlu specjalistycznym lub w administracji komunalnej! Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektroni- cznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku prze- kazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który prze- prowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpadach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopus- zczalne jest tylko za wyraźną zgodą fi rmy Einhell Germany AG. Zmiany techniczne zastrzeżone Anl_GC_PM_46_S_HW_E_SPK13.indb 286Anl_GC_PM_46_S_HW_E_SPK13.indb 286 18.10.2021 14:08:1118.10.2021 14:08:11PL

9. Wyszukiwanie usterek

Ostrzeżenie: Przed wykonaniem inspekcji i regulacji wyłączyć silnik i wyjąć końcówkę świecy zapłonowej. Ostrzeżenie: Jeżeli po regulacji lub naprawie silnik pracował przez kilka minut, należy pamiętać o tym, że rura wydechowa i inne elementy urządzenia są gorące. Nie dotykać, aby nie doznać poparzeń. Usterka Możliwa przyczyna Sposób usuwania Nierównomierna praca, silne wi- bracje urządzenia - Poluzowane śruby - Poluzowane mocowanie noża - Niewyważony nóż - Sprawdzić śruby - Sprawdzić mocowanie noża - Wymienić nóż Silnik nie pracuje - Dźwignia uruchomienia / zatrzyma- nia silnika nie jest wciśnięta - Uszkodzenie świecy zapłonowej - Pusty zbiornik paliwa - Nacisnąć dźwignię uruchomienia / zatrzymania silnika - Wymienić świecę zapłonową - Napełnić paliwo Nierównomierna praca silnika - Zabrudzony fi ltr powietrza - Zabrudzona świeca zapłonowa - Oczyścić fi ltr powietrza - Oczyścić świecę zapłonową Trawnik żół knie, nierównomierne cięcie - Stępiony nóż - Niewystarczająca wysokość cięcia - Naostrzyć nóż - Ustawić poprawną wysokość cięcia Nierówne lub zab- rudzone ścinki trawy - Za niska wysokość cięcia - Zużyty nóż - Zapchany worek na trawę - Wybrać prawidłowe ustawienie - Wymienić nóż - Opróżnić worek na trawę Akumulator nie jest ładowany - Słaby kontakt złącza wtykowego z akumulatorem - Uszkodzony akumulator - Oczyścić styki - Zlecić kontrolę akumulatora specjaliście i w razie potrzeby wymienić Rozrusznik nie kręci - Rozładowany akumulator - Akumulator nie jest podłączony - Brak złącz wtykowych - Naładować akumulator - Podłą czyć akumulator - Sprawdzić złącza wtykowe Anl_GC_PM_46_S_HW_E_SPK13.indb 287Anl_GC_PM_46_S_HW_E_SPK13.indb 287 18.10.2021 14:08:1218.10.2021 14:08:12PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Świeca zapłonowa, fi ltr powietrza, pasek klinowy, akumulator Materiał eksploatacyjny/części eksploatacyjne* Nóż Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe py- tania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_GC_PM_46_S_HW_E_SPK13.indb 288Anl_GC_PM_46_S_HW_E_SPK13.indb 288 18.10.2021 14:08:1218.10.2021 14:08:12PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-

ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny do- kument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją b ądź po jej upływie za zw- rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_GC_PM_46_S_HW_E_SPK13.indb 289Anl_GC_PM_46_S_HW_E_SPK13.indb 289 18.10.2021 14:08:1218.10.2021 14:08:12TR
