MANUALE UTENTE GCPM 46 S HWE EINHELL

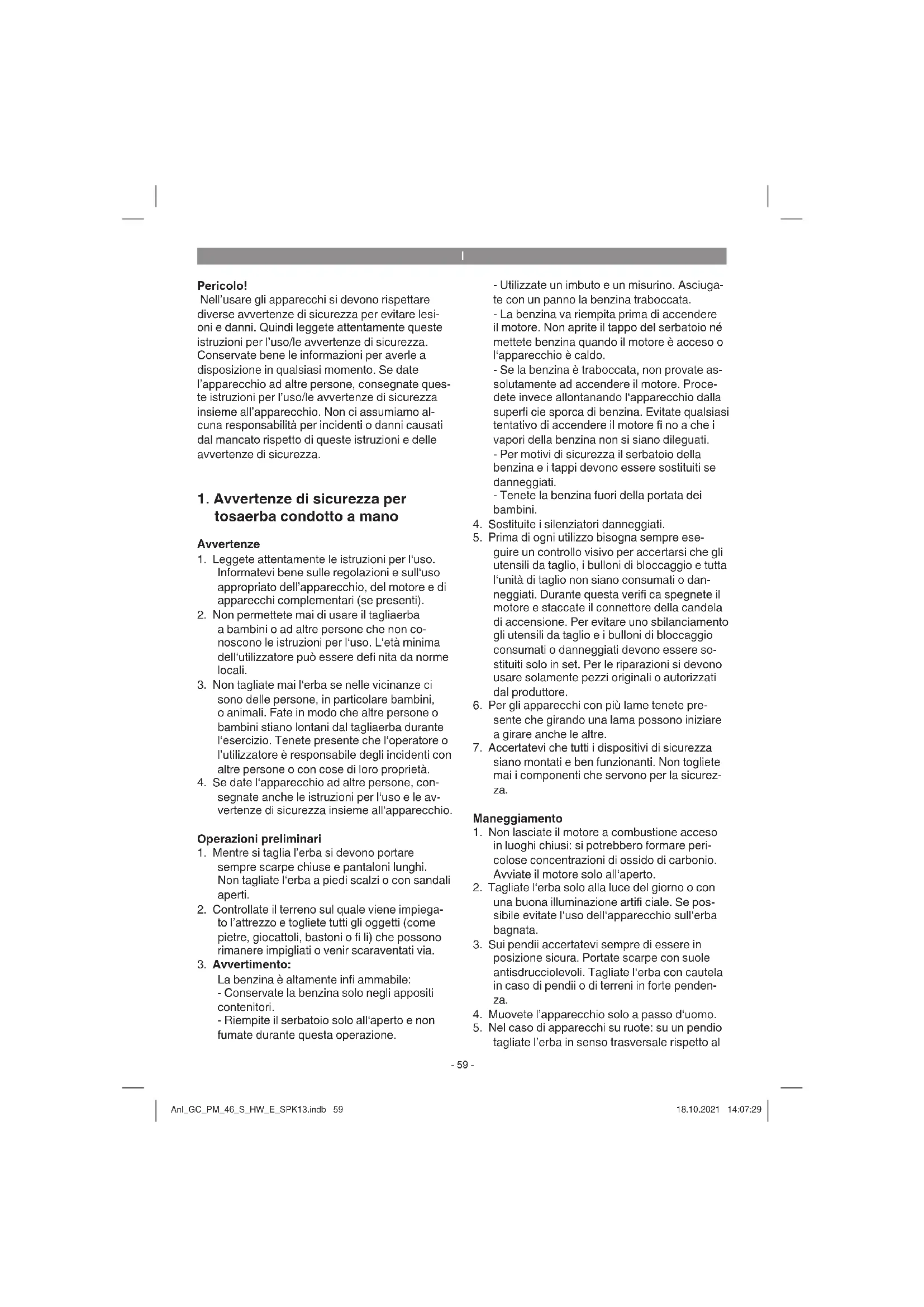

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze di sicurezza per

tosaerba condotto a mano Avvertenze

1. Leggete attentamente le istruzioni per l‘uso.

Informatevi bene sulle regolazioni e sull‘uso appropriato dell’apparecchio, del motore e di apparecchi complementari (se presenti).

2. Non permettete mai di usare il tagliaerba

a bambini o ad altre persone che non co- noscono le istruzioni per l‘uso. L‘età minima dell‘utilizzatore può essere defi nita da norme locali.

3. Non tagliate mai l‘erba se nelle vicinanze ci

sono delle persone, in particolare bambini, o animali. Fate in modo che altre persone o bambini stiano lontani dal tagliaerba durante l‘esercizio. Tenete presente che l‘operatore o l’utilizzatore è responsabile degli incidenti con altre persone o con cose di loro proprietà.

4. Se date l‘apparecchio ad altre persone, con-

segnate anche le istruzioni per l‘uso e le av- vertenze di sicurezza insieme all‘apparecchio. Operazioni preliminari

1. Mentre si taglia l’erba si devono portare

sempre scarpe chiuse e pantaloni lunghi. Non tagliate l‘erba a piedi scalzi o con sandali aperti.

2. Controllate il terreno sul quale viene impiega-

to l’attrezzo e togliete tutti gli oggetti (come pietre, giocattoli, bastoni o fi li) che possono rimanere impigliati o venir scaraventati via.

La benzina è altamente infi ammabile: - Conservate la benzina solo negli appositi contenitori. - Riempite il serbatoio solo all‘aperto e non fumate durante questa operazione. - Utilizzate un imbuto e un misurino. Asciuga- te con un panno la benzina traboccata. - La benzina va riempita prima di accendere il motore. Non aprite il tappo del serbatoio né mettete benzina quando il motore è acceso o l‘apparecchio è caldo. - Se la benzina è traboccata, non provate as- solutamente ad accendere il motore. Proce- dete invece allontanando l‘apparecchio dalla superfi cie sporca di benzina. Evitate qualsiasi tentativo di accendere il motore fi no a che i vapori della benzina non si siano dileguati. - Per motivi di sicurezza il serbatoio della benzina e i tappi devono essere sostituiti se danneggiati. - Tenete la benzina fuori della portata dei bambini.

4. Sostituite i silenziatori danneggiati.

5. Prima di ogni utilizzo bisogna sempre ese-

guire un controllo visivo per accertarsi che gli utensili da taglio, i bulloni di bloccaggio e tutta l‘unità di taglio non siano consumati o dan- neggiati. Durante questa verifi ca spegnete il motore e staccate il connettore della candela di accensione. Per evitare uno sbilanciamento gli utensili da taglio e i bulloni di bloccaggio consumati o danneggiati devono essere so- stituiti solo in set. Per le riparazioni si devono usare solamente pezzi originali o autorizzati dal produttore.

6. Per gli apparecchi con più lame tenete pre-

sente che girando una lama possono iniziare a girare anche le altre.

7. Accertatevi che tutti i dispositivi di sicurezza

siano montati e ben funzionanti. Non togliete mai i componenti che servono per la sicurez- za. Maneggiamento

1. Non lasciate il motore a combustione acceso

in luoghi chiusi: si potrebbero formare peri- colose concentrazioni di ossido di carbonio. Avviate il motore solo all‘aperto.

2. Tagliate l‘erba solo alla luce del giorno o con

una buona illuminazione artifi ciale. Se pos- sibile evitate l‘uso dell‘apparecchio sull‘erba bagnata.

3. Sui pendii accertatevi sempre di essere in

posizione sicura. Portate scarpe con suole antisdrucciolevoli. Tagliate l‘erba con cautela in caso di pendii o di terreni in forte penden- za.

4. Muovete l’apparecchio solo a passo d‘uomo.

5. Nel caso di apparecchi su ruote: su un pendio

pendio stesso, non verso l’alto e verso il bas- so.

6. Prestate particolare attenzione quando cam-

biate direzione su un pendio o una scarpata.

7. Non tagliate l‘erba su pendii molto ripidi. Per

motivi di sicurezza non usate il tagliaerba su pendii con un‘inclinazione superiore ai 15 gradi.

8. Siate particolarmente attenti muovendovi

all‘indietro e tirando il tagliaerba. Pericolo di inciampare! Siate particolarmente attenti quando cambiate il senso di marcia o tirate il tagliaerba verso di voi.

9. Arrestate la lama quando dovete inclinare il

tagliaerba, trasportarlo su superfi ci diverse dal tappeto erboso e quando questo deve essere portato da e verso la superfi cie da tosare.

10. Non utilizzate mai il tagliaerba se i dispositivi

o le griglie di protezione sono danneggiati o senza tali dispositivi, per esempio defl ettori in lamiera e/o dispositivi per raccogliere l‘erba.

11. Non modifi cate la regolazione standard del

motore o non fatelo andare fuori giri.

12. Allentate il freno del motore prima di avviare il

13. Avviate il motore con prudenza secondo le

istruzioni del produttore. Mantenete sempre una distanza suffi ciente tra i piedi e la lama.

14. Quando si accende il motore non si deve

inclinare il tagliaerba, a meno che esso non debba venire sollevato durante l‘operazione. In tal caso inclinatelo solamente il minimo in- dispensabile e sollevate solo la parte opposta all‘utilizzatore.

15. Non avviate il motore se vi trovate davanti al

16. Non mettete mai le mani o i piedi vicino o sot-

to le parti rotanti. Tenetevi sempre a distanza dall‘apertura di scarico.

17. Non sollevate o trasportate mai un tagliaerba

con il motore acceso.

18. Spegnete il motore e staccate il connettore

della candela; assicuratevi che tutte le parti mobili siano completamente ferme: - Prima di allentare eventuali blocchi o di to- gliere le ostruzioni dal canale di scarico. - Prima di controllare o pulire il tagliaerba o prima di eseguire dei lavori sull‘apparecchio. - Dopo aver toccato un corpo estraneo. Controllate che non ci siano danni sul tagli- aerba ed eff ettuate le riparazioni necessarie prima di azionarlo di nuovo e riprendere a la- vorare. Nel caso in cui il tagliaerba incominci a vibrare forte e in maniera insolita è neces- sario procedere a un controllo immediato.

19. Spegnete il motore, assicuratevi che tutte le

parti mobili siano completamente ferme: - Se vi allontanate dal tagliaerba. - Prima di mettere benzina.

20. Quando spegnete il motore, portate la leva

dell‘acceleratore in posizione “Stop”. Chiude- te il rubinetto della benzina (se presente).

21. L‘uso dell‘apparecchio a velocità eccessiva

può aumentare il pericolo di infortuni.

22. Siate prudenti durante le operazioni di rego-

lazione, badate che le dita non rimangano incastrate tra gli utensili da taglio mobili e i componenti fi ssi dell‘apparecchio.

23. Fate attenzione alle parti molto calde. Se il

motore, lo scappamento o l‘azionamento sono caldi, possono causare ustioni. Non toc- cateli.

24. Mantenete sempre la distanza di sicurezza

data dai manici di guida tra l‘involucro della lama e l‘utilizzatore.

25. Controllate il tagliaerba, la lama e le altre parti

se avete incontrato un corpo estraneo o se l‘apparecchio vibra più del normale.

26. È vietato lavorare se sussiste il rischio di mal-

27. Non usate il tagliaerba se siete stanchi o ma-

lati oppure sotto l‘infl usso di sostanze stupe- facenti, alcol o medicinali.

28. Siate particolarmente attenti nel tagliare

l‘erba sulle rive di ruscelli, laghetti o simili.

29. Fate attenzione ad oggetti solidi. Potrebbero

danneggiare il tagliaerba o causare lesioni.

30. In strada o nelle vicinanze di una strada fate

attenzione al traffi co. Fate in modo che l‘erba tagliata non fi nisca in strada.

31. Evitate i punti nei quali le ruote non facciano

più presa o il lavoro non sia sicuro. Prima di muovervi all‘indietro accertatevi che non ci siano bambini piccoli alle vostre spalle.

32. Se l‘erba è folta e alta, regolate il massimo

livello di taglio e tagliate l‘erba più lentamente. Manutenzione e conservazione

1. Controllate che tutti i dadi, i bulloni e le viti

siano ben serrati e che l‘apparecchio sia sempre in uno stato tale da permetterne il funzionamento sicuro. Le viti allentate devono venire serrate bene.

2. Non tenete mai l‘apparecchio con benzina nel

serbatoio all‘interno di un edifi cio dove i vapo- ri della benzina potrebbero venire a contatto con fi amme libere o scintille. Le esalazioni di gas possono provocare esplosioni. Anl_GC_PM_46_S_HW_E_SPK13.indb 60Anl_GC_PM_46_S_HW_E_SPK13.indb 60 18.10.2021 14:07:2918.10.2021 14:07:29I

3. Lasciate raff reddare il motore prima di riporre

il tagliaerba in un luogo chiuso.

4. Per evitare incendi, tenete sempre il motore,

lo scappamento e l‘area intorno al serbatoio del carburante liberi da erba, foglie o grasso fuoriuscito (olio).

5. Controllate regolarmente che il dispositivo di

raccolta dell‘erba non presenti segni di usura o di perdita della funzionalità.

6. Per motivi di sicurezza è necessario sostituire

i pezzi consumati o danneggiati.

7. Staccate il connettore della candela per evi-

tarne l‘uso da parte di persone non autorizza- te.

8. Togliete sempre erba, foglie, lubrifi cante e

olio prima di riporre il tagliaerba per un certo periodo. Non depositate altri oggetti sul tagli- aerba.

9. Svuotate all‘aperto il serbatoio della benzina

con una pompa di aspirazione (disponibile nei centri del fai-da-te) in caso di inattività prolungata.

10. Istruite i bambini a non usare il tagliaerba.

Non è un giocattolo.

1.1 Avvertenze di sicurezza caricabatterie

Prima di effettuare la ricarica della batteria indossate sempre occhiali protettivi e guanti! A causa della presenza di acidi caustici il pericolo di lesioni è maggiore!

Quando effettuate la ricarica della batteria non indossate indumenti in materiale sinteti- co, in modo da evitare lo sviluppo di scintille dovute a scariche elettrostatiche.

AVVERTIMENTO! Gas esplosivi: si devono evitare fiamme e scintille.

Il caricabatterie contiene componenti, quali ad es. l’interruttore e il fusibile, che possono produrre archi voltaici e scintille. Provvedete sempre ad una buona aerazione del garage o dell’ambiente!

Il caricabatterie si adatta solo a batterie da 12V che non richiedono manutenzione.

Osservate le avvertenze del costruttore della batteria.

Staccate l’apparecchio dalla rete elettrica pri- ma di collegare o scollegare la batteria.

Attenzione! Evitate fiamme e scintille.

Durante la ricarica viene liberato gas tonante.

Utilizzate l‘apparecchio solo in luoghi asciutti.

Attenzione! L‘acido della batteria è caustico.

Lavate subito con acqua saponata eventuali spruzzi su pelle e vestiti. In caso di spruzzi di acido negli occhi lavate immediatamente con acqua (15 min.) e consultate un medico.

Non ricaricate batterie non ricaricabili.

Per effettuare la ricarica fate attenzione alle indicazioni e alle avvertenze del costruttore della batteria.

Non ricaricate diverse batterie contempora- neamente.

Il cavo di collegamento alla rete ed i cavi di ricarica devono essere in perfetto stato.

Tenete i bambini lontani dalla batteria e dal caricabatterie.

Attenzione! In caso di intenso odore di gas sussiste serio pericolo di esplosione. Non spegnete l‘apparecchio. Non separate la batteria dalla rete. Arieggiate subito a fondo il locale. Fate controllare la batteria dal servizio assistenza.

Non usate il cavo per scopi diversi da quelli a cui è destinato.

Non usate il cavo per trasportare il caricabat- terie e non usatelo per staccare la spina dalla presa di corrente. Tenete il cavo a riparo da calore, olio e spigoli vivi.

Verificate che l‘apparecchio non presenti danni.

Le parti difettose o danneggiate devono ve- nire riparate a regola d‘arte o sostituite solo da un‘officina del servizio assistenza clienti, a meno che non sia diversamente indicato nelle istruzioni per l‘uso.

Rispettate il valore della tensione di rete.

Tenete gli attacchi puliti e proteggeteli dalla corrosione.

L‘apparecchio deve essere staccato dalla rete per tutte le operazioni di pulizia e manu- tenzione.

Si devono portare guanti e occhiali protettivi resistenti agli acidi mentre si collega e ricari- ca la batteria.

Attenzione! Non superate il tempo di ricarica. Al termine della ricarica staccate la spina dal- la presa di rete e scollegate il caricabatterie dalla batteria.

1.2 Misure di sicurezza per batterie

1. Fate sempre attenzione che le batterie ven-

gano inserite con la polarità corretta (+ e –) come indicato sulla batteria.

2. Non cortocircuitate le batterie.

3. Non ricaricate batterie „non ricaricabili“.

4. Non lasciate scaricare completamente la bat-

5. Non riscaldate le batterie!

6. Non eff ettuate lavori di saldatura o di brasatu-

ra direttamente sulle batterie!

7. Non smontate le batterie!

8. Non deformate le batterie!

9. Non gettate le batterie nel fuoco!

10. Tenete le batterie fuori dalla portata dei bam-

11. Non permettete ai bambini di sostituire le bat-

terie senza sorveglianza!

12. Non conservate le batterie nelle vicinanze

di fi amme, fornelli o altre fonti di calore. Non esponete le batterie ai raggi diretti del sole. Se fa caldo, non utilizzate o non conservate le batterie nei veicoli.

13. Tenete lontano le batterie inutilizzate da

oggetti metallici. Ciò può provocare il corto- circuito della batteria e causare così danni, ustioni o addirittura pericolo d‘incendio.

14. Togliere le batterie dall‘apparecchio se non

viene usato per un periodo piuttosto lungo.

15. Non toccate MAI le batterie con perdite senza

l‘apposita protezione. Se il liquido fuoriuscito viene a contatto con la pelle, dovete subito la- vare la zona interessata con acqua corrente. Evitate in ogni caso che occhi e bocca ven- gano a contatto con il liquido. In questi casi consultate immediatamente un medico.

16. Pulite i contatti della batteria e anche i contro-

contatti nell‘apparecchio prima di inserire le batterie. Questo apparecchio può essere usato da bam- bini a partire dagli 8 anni e da persone con ca- pacità fi siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi ad esso connessi. I bambini non devono giocare con l‘apparecchio. Le operazioni di pulizia e di manu- tenzione a carico dell‘utilizzatore non devono ve- nire eseguite dai bambini se non sono sorvegliati. Smaltimento Batterie: smaltite solo presso offi cine auto, eco- centri o centri di raccolta di rifi uti speciali. Informa- tevi presso gli uffi ci comunali del posto. Avvertenza! La batteria deve essere smontata prima di inclinare il tosaerba. Potrebbe fuoriuscire l‘acido della batteria. Rischi residui Anche se questo apparecchio viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo apparecchio pot- rebbero presentarsi i seguenti pericoli.

1. Danni all‘udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

2. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l‘apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 21)

1) Leggere le istruzioni per l‘uso

2) Avvertenza! Pericolo a causa di parti scaglia-

te all‘ingiro. Tenete la distanza di sicurezza

3) Pericolo! Prima di affi lare le lame, prima di

tutte le operazioni di manutenzione, riparazio- ne, pulizia e regolazione spegnete il motore e togliete il connettore della candela

4) Prima della messa in esercizio riempire di olio

5) Attenzione! Portate le cuffi e antirumore e gli

6) Livello di potenza acustica garantito.

7) Attenzione! Parti molto calde. Tenetevi a dis-

8) Riempite il serbatoio solo a motore spento.

9) Fate attenzione alle lesioni da taglio. Attenzio-

10) Procedura di avvio

11) Leva di avvio/arresto motore (I = motore ac-

ceso; 0 = motore spento)

12) Leva di guida (leva della frizione)

13) Utilizzate l‘apparecchio soltanto in ambienti

14) Grado di protezione II

2. Descrizione dell‘apparecchio ed

2.1 Descrizione dell‘apparecchio (Fig. 1-20)

1a. Leva di avvio/arresto motore (freno motore) 1b. Leva di azionamento (leva della frizione)

2. Pompa del carburante (arricchitore)

3. Manico superiore e inferiore

4a. Sacco di raccolta 4b. Indicazione del livello di riempimento 5a. Portello di scarico 5b. Copertura della cinghia trapezoidale

6. Tappo di riempimento del serbatoio

7. Tappo a vite di riempimento olio

8. Leva di regolazione altezze di taglio

9a. Fune di avvio 9b. Gancio per fune di avvio

13. Chiave per candela di accensione

16. Spina rete di bordo

18. Copertura batteria

19. Batteria 12V 7 Ah

20. Connettore della candela di accensione

21. 2x chiavi dell‘accensione

22. Commutatore di accensione

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l‘imballaggio e togliete con cautela l‘apparecchio dalla confezione.

Togliete il materiale d‘imballaggio e anche i fermi di trasporto / imballaggio (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l‘imballaggio fino alla scadenza della garanzia. Attenzione L‘apparecchio e il materiale d‘imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Tagliaerba a scoppio

Manico superiore e inferiore

Chiave per candela di accensione

2x chiavi dell‘accensione

1x gancio per fune di avvio

Libretto manutenzione tagliaerba a scoppio

Avvertenze di sicurezza batteria

Istruzioni per l‘uso originali

L‘apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L‘utilizzatore/l‘operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Il tosaerba a benzina è adatto all‘uso privato nei giardini di piccole dimensioni. Sono considerati tosaerba per l‘uso privato in gi- ardini di piccole dimensioni quegli apparecchi che di regola non sono usati per oltre 50 ore l‘anno e che sono utilizzati principalmente per la cura di superfi ci erbose, ma non in giardini e parchi pubblici, in impianti sportivi e in attività agricole o forestali. Il caricabatterie è concepito per la ricarica di batterie di avviamento 12V che non richiedono manutenzione. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l‘apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Anl_GC_PM_46_S_HW_E_SPK13.indb 63Anl_GC_PM_46_S_HW_E_SPK13.indb 63 18.10.2021 14:07:2918.10.2021 14:07:29I

Il rispetto delle istruzioni per l‘uso fornite dal produttore è una condizione per l‘uso corretto del tosaerba. Le istruzioni per l‘uso contengono anche condizioni per l‘esercizio, la manutenzione e la riparazione. Attenzione! Visti i rischi per l‘utilizzatore il tosa- erba non deve venire usato per i seguenti lavori: regolare cespugli, siepi ed arbusti, per tagliare e sminuzzare piante rampicanti o superfi ci erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuz- zare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non deve inoltre venire usato come motozappa né per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe. Per motivi di sicurezza il tosaerba non deve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo.

4. Caratteristiche tecniche

Tipo di motore: ...................... motore a un cilindro .............................. a quattro tempi 146 ccm/2 kW Numero di giri n

Tensione batteria: .......................................... 12V Rumore e vibrazioni Livello di pressione acustica L

.........................................1,75 dB Indossate cuffi e antirumore. L‘eff etto del rumore può causare la perdita dell‘udito. Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Si dovrebbero evitare tempi di lavoro prolungati a causa dello sviluppo di forti rumori e vibrazioni. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

5. Prima della messa in esercizio

5.1 Assemblaggio dei componenti

Alcune parti sono smontate quando vengono for- nite. L‘assemblaggio è facile quando si osservano le seguenti avvertenze Attenzione! Per l‘assemblaggio e per lavori di manutenzione avete bisogno anche dei seguenti utensili non compresi negli elementi forniti:

una bacinella di raccolta dell‘olio piatta (per il cambio dell‘olio)

un misurino da 1 litro (resistente all‘olio / alla benzina)

una tanica di benzina

un imbuto (adatto per il bocchettone di riem- pimento del serbatoio)

degli stracci (per togliere i resti di olio/benzi- na; smaltimento alla stazione di servizio)

una pompa di aspirazione benzina (in plasti- ca, disponibile nei centri del fai-da-te)

un oliatore con pompa a mano (disponibile nei centri del fai-da-te)

1. Montate il manico inferiore e superiore (Pos.

3) come indicato nelle Fig. 3a-3b. Sceglie-

te uno dei fori per il fi ssaggio a seconda dell‘altezza dell‘impugnatura desiderata. Importante! Regolate la stessa altezza su ent- rambi i lati!

2. Appendete l’impugnatura della fune di avvio

(Pos. 9a) al gancio apposito come illustrato in Fig. 3c.

3. Fissate le funi di avvio all’impugnatura con i

serracavi forniti (Pos. 10).

4. Sollevate il portello di scarico (Pos. 5a) con

una mano e agganciate il sacco di raccolta erba (Pos. 4a) come illustrato in Fig. 4a. Attenzione! Per interventi sulla batteria e per il relativo smaltimento, è necessario osservare le avvertenze del costruttore. Avvertimento! Prima di montare la batteria, la persona incaricata dovrebbe togliersi braccia- letti metallici, orologio da polso, anelli e simili. Il contatto di questi oggetti con i poli della batteria o con i cavi che conducono corrente può provocare ustioni. Avvertimento! Prima di ogni messa in eser- cizio controllate i materiali isolanti del cavo e della spina. In caso di difetto dell‘isolamento, l‘apparecchio non deve essere messo in eserci- zio. Avvertimento! Lasciate eseguire le riparazioni solo da un‘offi cina specializzata o dal produttore.

5.2 Montaggio e smontaggio della batteria

(Fig. 13-16) Attenzione! Usate il tosaerba solo con una batte- ria da 12V che non richiede manutenzione. Aprite la copertura della batteria (Fig. 13/Pos. 18). Posizionate la batteria (Pos. 19) sulla base (Fig. 14). Prima collegate il cavo rosso a + e dopo il cavo nero a – (Fig. 15). Collegate la spina della batteria (Fig. 16/Pos. 17) con la spina della rete di bordo del tagliaerba (Fig. 16/Pos.16). Lo smon- taggio avviene nell‘ordine inverso.

5.3 Ricaricare la batteria con il caricabatterie

(Fig. 17-19) Se la batteria è scarica, viene ricaricata con il ca- ricabatterie (tra gli elementi forniti) tramite la rete elettrica di casa. Staccate la batteria togliendo la spina della batteria (Pos. 17) dalla spina della rete dell‘apparecchio (Pos. 16). Nel ricaricare osservate le norme di sicurezza del costruttore della batteria. Dopo che la batteria è stata allacciata al carica- batterie, collegando la spina della batteria (Pos.

17) alla spina del caricabatterie (Pos. 15), potete

collegare il caricabatterie a una presa di corrente da 230V~50Hz. Non è consentito il collegamento a una presa con una diversa tensione di rete. La spia rossa sul caricabatterie segnala che la batteria viene ricaricata. La batteria è completa- mente ricaricata dopo 8-9 ore. Ciò viene segnala- to dalla spia verde sul caricabatterie. Quando il processo di ricarica è concluso (spia verde illuminata), scollegate il caricabatterie dalla presa di corrente. Collegate la spina della batteria con la spina della rete del tagliaerba e montate la copertura della batteria. Attenzione! Con l‘operazione di ricarica si può sviluppare del pericoloso gas tonante, evitate per- ciò fi amme e scintille durante la ricarica. Calcolo del tempo di ricarica: il tempo di ricarica viene determinato dallo stato di carica della batteria. In caso di batteria scarica il tempo approssimativo di ricarica può essere calcolato con la seguente formula: Tempo di ricarica/h = capacità della batteria in Ah/Amp. (corrente di ricarica aritm.) Esempio = 4 Ah/0,4 A = max. 10 h In caso di batteria scarica in modo normale scorre un‘elevata corrente iniziale, circa pari alla corren- te nominale. Con il passare del tempo di ricarica diminuisce la corrente di ricarica.

5.4 Impostazione dell‘altezza di taglio

Attenzione! La regolazione dell‘altezza di taglio deve venire eseguita solamente a mo- tore spento e con connettore della candela staccato.

Prima di iniziare a tagliare l‘erba, verificate che le lame siano affilate e che i loro disposi- tivi di fissaggio non siano danneggiati. Sos- tituite eventualmente le lame consumate e/o danneggiate in set completo per evitare degli squilibri. Durante questa verifica spegnete il Anl_GC_PM_46_S_HW_E_SPK13.indb 65Anl_GC_PM_46_S_HW_E_SPK13.indb 65 18.10.2021 14:07:3018.10.2021 14:07:30I

motore e togliete il connettore della candela.

La regolazione dell‘altezza di taglio avviene in modo centrale con la leva di regolazione altezze di taglio (Fig. 7/ Pos. 8). Si possono impostare diverse altezze di taglio.

Azionate la leva di regolazione altezze di tag- lio e portatela nella posizione desiderata. Fate scattare in posizione la leva di regolazione altezze di taglio.

Attenzione! Il motore viene fornito senza mezzi di eser- cizio. Prima della messa in esercizio si deve assolutamente riempire di olio e benzina. Alla fornitura la batteria non è collegata. Collegate la batteria prima della messa in esercizio come descritto al punto 5.2. Dopo una lunga inattività ricaricate completa- mente la batteria prima della messa in esercizio (Punto 5.5).

1. Controllate il livello dell‘olio (vedi 7.2.3).

2. Per rabboccare la benzina utilizzate un imbu-

to e un misurino. Accertatevi che la benzina sia pulita. Avvertimento: usate sempre solo una tanica di sicurezza per la benzina. Non fumate mentre riempite di benzina. Prima di mettere la benzina nel serbatoio spegnete il motore e lasciatelo raff - reddare alcuni minuti.

3. Accertatevi che il cavo di accensione sia col-

legato alla candela. Prova di sicurezza leva di avvio/arresto mo- tore Per evitare un avvio involontario del tagliaerba a scoppio e garantire un arresto rapido del motore e della lama in caso di pericolo, il tagliaerba è do- tato di una leva di avvio/arresto motore (Fig. 5a/ Pos. 1a). Questa deve essere azionata (Fig. 5b) prima di avviare l‘apparecchio. La leva di avvio/ arresto motore, se viene mollata, deve ritornare nella posizione di partenza (Fig. 5a). Prima di avviare il motore dovreste eseguire al- cune volte questo procedimento per essere sicuri che la leva e i cavi fl essibili funzionino corretta- mente. Ripetete di nuovo questo test dopo aver avviato il motore. Dopo aver lasciato andare la leva di avvio/arresto motore, il motore deve fermarsi en- tro pochi secondi. In caso contrario rivolgetevi al servizio di assistenza clienti. Pericolo: la lama di taglio inizia a ruotare quando il motore viene avviato.

6.1 Avviare il motore

6.1.1 Avvio con lo starter elettrico

1. Accertatevi che il cavo di accensione sia col-

legato alla candela.

2. Premete 3 volte la pompa del carburante (ar-

ricchitore) (Fig. 6/Pos. 2). A motore caldo ciò non è necessario.

3. Mettetevi dietro al tagliaerba. Azionate la leva

di avvio/arresto del motore (Fig. 5b) con una mano. L‘altra deve essere sul commutatore di accensione.

4. Avviate il motore girando la chiave

dell‘accensione nel commutatore di ac- censione (Fig. 1/Pos. 22). Una volta che il motore è avviato, riportate subito la chiave dell‘accensione nella posizione di partenza. Azionare di nuovo la chiave dell‘accensione quando il motore è in funzione danneggia il sistema di avvio. Avvertenza! Se fa freddo, può essere ne- cessario ripetere più volte l‘operazione di accensione.

6.1.2 Avvio con l‘avviatore autoavvolgente

1. Accertatevi che il cavo di accensione sia col-

legato alla candela.

2. Premete 3 volte la pompa del carburante (ar-

ricchitore) (Fig. 6/Pos. 2). A motore caldo ciò non è necessario.

3. Mettetevi dietro al tagliaerba. Azionate la leva

di avvio/arresto del motore (Fig. 5b) con una mano. L‘altra deve essere sull‘impugnatura dello starter.

4. Avviate il motore con l‘avviatore autoavvol-

gente (Fig. 1/Pos. 9a). A tal fi ne tirate fuori l‘impugnatura di circa 10-15 cm (fi no a quan- do notate una certa resistenza) e poi tirate di colpo con forza. Se il motore non dovesse essersi avviato, tirate di nuovo aff errando l‘impugnatura. Avvertenza! Non permettete che la fune di avvio si riavvolga in modo incontrollato. Avvertenza! Se fa freddo, può essere ne- cessario ripetere più volte l‘operazione di accensione. Anl_GC_PM_46_S_HW_E_SPK13.indb 66Anl_GC_PM_46_S_HW_E_SPK13.indb 66 18.10.2021 14:07:3018.10.2021 14:07:30I

Movimento di avanzamento Leva di guida/leva della frizione (Fig. 5a/Pos. 1b): se viene attivata (Fig. 5c), la frizione viene chiu- sa per l‘avanzamento e il tagliaerba si mette in movimento con motore acceso. Lasciate andare la leva di guida in tempo per fermare il tagliaerba in movimento. Esercitatevi a mettere in moto e a fermare l‘apparecchio prima di tagliare l‘erba per la prima volta, in modo tale da familiarizzare con il suo comportamento.

6.2 Avvertenze per tagliare l‘erba in modo

corretto Pericolo! Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta e il motore è ancora in moto. La lama rotante può causare lesioni. Fissate sempre bene il portello di scarico e il sacco di raccolta dell‘erba. Spegnete il moto- re prima di toglierlo. Spegnete il motore prima di ogni operazione di regolazione, manutenzione e riparazione e aspettate che la lama smetta di ruotare. To- gliete il connettore della candela.

6.3 Prima di tagliare l‘erba

Avvertenze importanti

1. Indossate gli indumenti adatti. Portate scarpe

chiuse, non portate sandali o scarpe da ten- nis.

2. Controllate la lama. Una lama deformata o

altrimenti danneggiata deve venire sostituita con una lama originale.

3. Riempite il serbatoio di benzina all‘aperto.

Utilizzate un imbuto e un recipiente graduato. Asciugate con un panno la benzina trabocca- ta.

4. Leggete e osservate le istruzioni per l‘uso e

anche le avvertenze relative al motore e agli attrezzi complementari. Conservate le istruzi- oni in modo che siano accessibili anche agli altri utilizzatori dell‘apparecchio.

5. I gas di scarico sono pericolosi. Avviate il mo-

tore solo all‘aperto.

6. Accertatevi che tutti i dispositivi di sicurezza

siano montati e ben funzionanti.

7. L‘apparecchio deve venire usato solo da una

persona che sia in grado di farlo.

8. Il taglio dell‘erba bagnata può essere perico-

loso. Tagliate l‘erba solo quando è il più possi- bile asciutta.

9. Fate in modo che altre persone o bambini

stiano lontani dal tosaerba.

10. Tagliate l‘erba solamente in condizioni di suf-

fi ciente visibilità.

11. Togliete gli oggetti che si trovano nella zona

dove volete tagliare l‘erba.

6.4 Avvertenze per tagliare l‘erba in modo

corretto Attenzione! Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta ed il motore è ancora in moto. La lama rotante può causare lesioni. Fissate sempre bene il portello di scarico e il sac- co di raccolta dell‘erba. Disinserite il motore prima di toglierli. Mantenete sempre la distanza di sicurezza data dal manico di guida tra la custodia della lama e l‘utilizzatore. Si deve prestare particolare atten- zione nel tagliare l‘erba e nel cambiare il senso di direzione su scarpate e pendii. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi. Tagli- ate l‘erba sempre in senso trasversale rispetto al pendio. Per motivi di sicurezza non usate il tosaerba su pendii con un‘inclinazione superiore ai 15 gradi. Siate particolarmente attenti muovendovi all‘indietro e tirando il tosaerba. Pericolo di inci- ampare!

Lavorate solamente con lame affi late ed in perfet- to stato in modo che gli steli d‘erba non si sfi lacci- no ed il prato non ingiallisca. Per ottenere un buon taglio si deve muovere il tosaerba in strisce possibilmente dritte. Le corsie così formate si devono quindi sovrapporre semp- re di alcuni centimetri al fi ne di evitare strisce di erba non tagliata. Tenete pulita la parte inferiore della carcassa del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più diffi cile l‘operazione di avvio e infl uiscono negativamente sulla qualità del taglio e sullo scarico dell‘erba. Sui pendii le strisce formate dal taglio devono es- sere trasversali rispetto al pendio. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo Anl_GC_PM_46_S_HW_E_SPK13.indb 67Anl_GC_PM_46_S_HW_E_SPK13.indb 67 18.10.2021 14:07:3018.10.2021 14:07:30I

verso l‘alto. Scegliete l‘altezza di taglio a secon- da della lunghezza eff ettiva del manto erboso. Eseguite diverse passate in modo che ogni volta vengano tagliati al massimo 4 cm. Prima di eseguire qualsiasi controllo della lama bisogna spegnere il motore. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama. Controllate regolarmente che la lama sia ben fi ssata, in buono stato e ben affi - lata. In caso contrario affi latela e sostituitela. Se la lama in movimento va a battere con un oggetto, fermate il tosaerba e attendete fi no a quando la lama sia completamente ferma. Controllate quindi lo stato della lama e del portalama. Se sono dan- neggiati devono essere sostituiti. Avvertenze per tagliare l‘erba

1. Fate attenzione ad oggetti solidi. Potrebbero

danneggiare il tosaerba o causare lesioni.

2. Se il motore, lo scappamento o l‘azionamento

sono caldi possono causare ustioni. Non toc- cate!

3. Tagliate l‘erba con cautela in caso di pendii o

di terreni in forte pendenza.

4. Se la luce diurna o quella artifi ciale non sono

suffi cienti si deve smettere di tagliare l‘erba.

5. Controllate il tosaerba, la lama e le altre parti

se avete incontrato un corpo estraneo o se l‘apparecchio vibra più del normale.

6. Non modifi cate le impostazioni e non ese-

guite riparazioni senza avere prima spento il motore. Staccate il connettore del cavo di accensione.

7. In strada o nelle vicinanze di una strada fate

attenzione al traffi co. Fate in modo che l‘erba tagliata non fi nisca in strada.

8. Evitate i punti nei quali le ruote non facciano

più presa o il lavoro non sia sicuro. Prima di muovervi all‘indietro accertatevi che non ci siano bambini piccoli alle vostre spalle.

9. Se l‘erba è folta ed alta, impostate il massimo

livello di taglio e tagliate l‘erba più lentamen- te. Prima di togliere l‘erba o altre ostruzioni, spegnete il motore e staccate il cavo di ac- censione.

10. Non togliete mai le parti che servono per la

11. Non riempite mai di benzina se il motore è

ancora caldo o in funzione.

6.6 Svuotare il sacco di raccolta dell‘erba

Se il sacco di raccolta è pieno, la portata dell‘aria diminuisce e l‘indicazione di livello (4b) poggia di- rettamente su di esso (Fig. 21). Svuotate il sacco di raccolta e ripulite il canale di scarico. Pericolo! Prima di togliere il sacco di raccolta spegnete il motore e attendete che la lama si sia fermata. Per togliere il sacco di raccolta sollevate con una mano il portello di scarico e con l‘altra estraete il sacco dalla maniglia (Fig. 4a). Secondo le norme di sicurezza il portello di scari- co si chiude quando viene sganciato il sacco di raccolta, chiudendo anche l‘apertura posteriore di scarico. Se nell‘apertura rimangono resti di erba, si consiglia di arretrare di ca. 1m il tosaerba per riavviare il motore più facilmente. Non togliete resti di erba tagliata dalla carcassa e dall‘utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino. Per garantire che l‘erba venga raccolta bene, sia il sacco di raccolta, ma soprattutto la grata dell‘aria devono venire puliti dopo l‘uso. Agganciate il sacco di raccolta solo a motore dis- inserito e con l‘utensile fermo. Sollevate con una mano il portello di scarico e con l‘altra agganciate dall‘alto il sacco di raccolta, tenendolo per l‘impugnatura.

6.7 Dopo avere tagliato l‘erba

1. Lasciate sempre raff reddare il motore prima

di mettere il tosaerba in un locale chiuso.

2. Prima di metterlo via togliete sempre erba,

foglie, lubrifi cante e olio. Non depositate altri oggetti sul tosaerba.

3. Prima di usarlo di nuovo controllate tutte le

viti e tutti i dadi. Le viti allentate devono venire serrate bene.

4. Svuotate il sacco di raccolta dell‘erba prima

5. Staccate il connettore della candela per evita-

re l‘uso da parte di persone non autorizzate.

6. Fate attenzione che il tosaerba non venga

tenuto vicino ad una sorgente di pericoli. Le esalazioni di gas possono provocare esplosi- oni.

7. Per le riparazioni si devono usare solamente

pezzi originali o autorizzati dal costruttore (vedi indirizzo del documento di garanzia). Anl_GC_PM_46_S_HW_E_SPK13.indb 68Anl_GC_PM_46_S_HW_E_SPK13.indb 68 18.10.2021 14:07:3118.10.2021 14:07:31I

8. Svuotate il serbatoio della benzina con una

pompa di aspirazione in caso di inattività pro- lungata.

9. Istruite i bambini a non usare il tosaerba. Non

10. Non tenete mai la benzina vicino ad una sor-

gente di calore. Usate sempre una tanica om- ologata. Tenete la benzina fuori della portata dei bambini.

11. Lubrifi cate e tenete con cura l‘apparecchio.

12. Come spegnere il motore

Per spegnere il motore mollate la leva di avvio/arresto del motore (Fig. 5a/Pos. 1a). Staccate il connettore della candela di accen- sione per evitare che il motore si avvii. Prima di riaccendere il motore controllate il cavo fl essibile del freno motore. Controllate che il cavo fl essibile sia montato correttamente. Se il cavo di arresto è piegato o danneggiato deve venire sostituito.

7. Pulizia, manutenzione,

conservazione, trasporto e ordinazione dei pezzi di ricambio Attenzione Non lavorate mai a motore acceso su parti sot- to tensione dell‘impianto di accensione e non toccatele. Prima di eseguire operazioni di manu- tenzione e di cura togliete il connettore della can- dela. Non eseguite mai lavori con l‘apparecchio acceso. I lavori che non vengono descritti in queste istruzioni per l‘uso devono essere eseguiti esclusivamente da un‘offi cina specializzata e autorizzata.

Dopo l‘uso il tagliaerba deve essere sempre pulito a fondo. In particolare la parte inferiore e la sede della lama. A questo scopo inclinate all‘indietro il tagliaerba premendo verso il basso il manico. Avvertenza: il tagliaerba non deve essere incli- nato oltre i 90 gradi. È più facile togliere lo sporco e l‘erba subito dopo aver tagliato l‘erba. Resti d‘erba essiccati e sporco possono pregiudicare l‘esercizio del tagliaerba. Controllate che non ci siano resti di erba nel canale di scarico e, se necessario, eliminateli. Non pulite mai il tagliae- rba con un getto d‘acqua o un‘idropulitrice. Fate attenzione che non possa penetrare dell‘acqua all‘interno dell‘apparecchio. Non devono essere utilizzati detergenti aggressivi, come detergenti a freddo o benzina per smacchiare.

Gli intervalli di manutenzione sono dispo- nibili nel libretto di manutenzione sul tema benzina allegato. Attenzione: consegnate ad un apposito punto di raccolta il materiale di manutenzione e di eser- cizio

7.2.1 Assali e mozzi delle ruote

Dovrebbero venire ingrassati una volta per sta- gione. A questo scopo togliete i coprimozzo con un cac- ciavite e allentate le viti di bloccaggio delle ruote.

Per motivi di sicurezza fate affi lare, bilanciare e montare la lama esclusivamente da un‘offi cina specializzata. Per ottenere un risultato di lavoro ottimale consigliamo di far controllare la lama una volta l‘anno. Sostituzione della lama (Fig. 8) Per la sostituzione della lama si devono utilizzare solo ricambi originali. Il codice delle lame deve corrispondere con il numero indicato nell‘elenco dei pezzi di ricambio. Non montate mai una lama diversa. Lame danneggiate Se malgrado tutte le precauzioni prese la lama entra in contatto con un ostacolo, spegnete subito il motore e togliete il connettore della candela. Inclinate il tosaerba sul lato e controllate che la lama non sia danneggiata. Lame danneggiate o deformate devono essere sostituite. Non raddriz- zate mai una lama deformata. Non lavorate mai con una lama deformata o fortemente consumata; ciò può causare delle vibrazioni e provocare ulte- riori danni al tosaerba. Attenzione: lavorando con una lama danneggiata sussiste il pericolo di lesioni. Affi latura delle lame Le lame possono venire affi late con una lima metallica. Per evitare degli squilibri, l‘affi latura dovrebbe essere eseguita esclusivamente da un‘offi cina specializzata.

7.2.3 Controllo del livello dell‘olio

Attenzione: non usate mai il motore senza olio o con olio insuffi ciente. Ciò può causare gravi danni al motore. Anl_GC_PM_46_S_HW_E_SPK13.indb 69Anl_GC_PM_46_S_HW_E_SPK13.indb 69 18.10.2021 14:07:3118.10.2021 14:07:31I

Controllo del livello dell‘olio Appoggiate il tosaerba su una superfi cie piana e liscia. Svitate l‘astina dell‘olio (Fig. 9a/Pos. 7) ruotandola verso sinistra e pulite l‘astina di mi- sura. Reinserite l‘astina fi no alla battuta nel boc- chettone di riempimento, non avvitatela. Estraete l‘astina e leggete il livello dell‘olio in posizione orizzontale. Il livello dell‘olio deve trovarsi tra min. e max. dell‘astina di misurazione (Fig. 9b). Cambio dell‘olio Il cambio dell‘olio del motore dovrebbe essere eseguito a temperatura ambiente.

1. Accertatevi che il cestello di raccolta sia stac-

2. Svuotate il serbatoio della benzina con

un‘apposita pompa di aspirazione e fate fun- zionare il motore fi no a quando si sia consu- mata la benzina restante.

3. Posizionate una vaschetta di raccolta dell‘olio

sotto il tagliaerba.

4. Aprite il tappo a vite di riempimento dell‘olio

(Pos. 7) e inclinate l‘apparecchio lateralmente di 90°.

5. L‘olio caldo esce dall‘apertura di riempimento

aperta e defl uisce nella vaschetta di raccolta.

6. Dopo aver fatto uscire l‘olio esausto raddriz-

zate di nuovo l‘apparecchio.

7. Rabboccate l‘olio per motore fi no alla tacca

superiore dell‘astina dell‘olio.

8. Attenzione! Per il controllo del livello dell‘olio

non avvitate l‘astina di misura, ma inseritela solo fi no al fi letto.

9. L‘olio vecchio deve essere smaltito in base

7.2.4 Cura e regolazione dei cavi fl essibili

Lubrifi cate spesso i cavi fl essibili e controllate che si muovano facilmente.

7.2.5 Manutenzione del fi ltro dell‘aria (Fig. 10)

I fi ltri dell‘aria sporchi riducono la potenza del mo- tore a causa di un apporto insuffi ciente di aria al carburatore. In caso di aria molto polverosa il fi ltro dell‘aria deve essere controllato più spesso. Attenzione: non pulite mai il fi ltro dell‘aria con benzina o solventi infi ammabili. Pulite il fi ltro dell‘aria soltanto con aria compressa o dando dei leggeri colpi sul fi ltro.

7.2.6 Manutenzione della candela

Pulite la candela con una spazzola a setole di rame.

Sfilate il connettore della candela (Fig. 11/ Pos. 20) con un movimento rotatorio.

Togliete la candela di accensione con la chi- ave apposita.

L‘assemblaggio avviene nell‘ordine inverso.

7.2.7 Controllo della cinghia trapezoidale

Per controllare la cinghia trapezoidale, togliete la copertura della cinghia trapezoidale come indica- to in Fig. 12 (Fig. 12/Pos. 5b).

Accertatevi dopo la riparazione o la manutenzio- ne che tutte le parti di tecnica di sicurezza siano montate e in perfetto stato. Conservate i pezzi che possono causare lesioni lontani dalla portata di altre persone e di bambini. Attenzione: secondo la Legge relativa alla re- sponsabilità per i prodotti non rispondiamo per danni causati da una riparazione impropria o se non si usano i pezzi di ricambio originali o pezzi da noi autorizzati. Non rispondiamo nemmeno per danni causati in seguito a riparazioni improprie. Incaricate il servizio assistenza o un tecnico auto- rizzato. Lo stesso vale anche per gli accessori.

7.2.9 Tempi di esercizio

Per i tempi di esercizio rispettate le disposizioni di legge vigenti che possono variare a seconda del luogo.

7.2.10 Manutenzione e cura della batteria

Fate attenzione che la batteria sia sempre ben fissata.

Deve essere garantito il collegamento corret- to alla rete dell‘impianto elettrico.

Tenete la batteria pulita e asciutta.

7.3 Preparazione in caso di inattività del to-

saerba Avvertenza: non svuotate la benzina in locali chiusi o nelle vicinanze di fi amme vive o mentre fumate. I vapori del gas possono causare esplosi- oni e incendi.

1. Svuotate il serbatoio della benzina con una

pompa di aspirazione.

2. Avviate il motore e fatelo funzionare fi no a

quando si sia consumata la benzina restante.

3. Fate il cambio dell‘olio dopo ogni stagione. A

esausto e riempitelo di olio nuovo.

4. Togliete la candela di accensione dalla testa

del cilindro. Versate ca. 20 ml di olio con un oliatore nel cilindro. Tirate lentamente l‘impugnatura dello starter in modo che l‘olio protegga l‘interno del cilindro. Riavvitate la candela.

5. Pulite le alette di raff reddamento del cilindro e

6. Pulite tutto l‘apparecchio in modo da proteg-

7. Tenete l‘apparecchio in un ambiente o in un

8. Smontate la batteria se mettete via il tosaerba

per più di 3 mesi. Le avverternze per la conservazione della batteria sono disponibili nelle avverternze di sicurezza della batteria (Punto 3).

7.4 Preparazione del tosaerba per il trasporto

1. Svuotate il serbatoio della benzina (vedi pun-

2. Fate funzionare il motore fi no a quando si sia

consumata la benzina restante.

3. Svuotate l‘olio del motore dal motore ancora

4. Togliete il connettore dalla candela di accen-

5. Pulite le alette di raff reddamento del cilindro e

6. Sganciate la fune di avvio dal gancio (Fig. 3c).

Svitate i dadi a stella e piegate verso il basso l‘archetto di spinta superiore. Nel ribaltare l‘archetto di spinta fate attenzione che i cavi fl essibili non vengano piegati.

7. Inserite alcuni strati di cartone fra il manico

inferiore ed il motore per evitare che sfreghino l‘uno contro l‘altro.

7.5 Materiale di consumo, materiale soggetto

ad usura e pezzi di ricambio I pezzi di ricambio, i materiali di consumo e soggetti ad usura, come ad es. olio del motore, cinghia trapezoidale, candele di accensione, cartuccia del fi ltro dell‘aria, fi ltro della benzina, batterie o lame non rientrano nella garanzia dell‘apparecchio.

7.6 Ordinazione di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è ne- cessario indicare quanto segue

Numero di articolo dell‘apparecchio

Numero di identificazione dell‘apparecchio

Numero del pezzo di ricambio richiesto Per i prezzi attuali e le informazioni attuali si veda www.Einhell-Service.com

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifi uti speciali. Per in- formazioni rivolgetevi a un negozio specializzato o all‘amministrazione comunale! Anl_GC_PM_46_S_HW_E_SPK13.indb 71Anl_GC_PM_46_S_HW_E_SPK13.indb 71 18.10.2021 14:07:3118.10.2021 14:07:31I

9. Tabella per l‘eliminazione delle anomalie

Avvertenza: prima spegnete il motore e staccate il connettore della candela di accensione e poi esegu- ite le operazioni di ispezione o le regolazioni. Avvertenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordatevi che lo scappamento e altre parti sono molto calde. Quindi non toccatele per evitare delle ustioni. Anomalie Possibile causa Eliminazione Movimento irrego- lare, forti vibrazioni dell‘apparecchio - Viti allentate - Serraggio della lama allentato - Lama squilibrata - Controllate le viti - Controllate il serraggio della lama - Sostituite la lama Il motore non fun- ziona - Leva di avvio/arresto motore non premuta - Candela difettosa - Serbatoio del carburante vuoto - Premere leva di avvio/arresto moto-

- Sostituite la candela di accensione - Riempite di carburante Il motore funziona in modo irregolare - Filtro dell‘aria sporco - Candela sporca - Pulite il fi ltro dell‘aria - Pulite la candela Il prato diventa gial- lo, taglio irregolare - Lama non affi lata - Altezza del taglio insuffi ciente - Affi late la lama - Regolate l‘altezza corretta Scarico dell‘erba eseguito male - Altezza del taglio insuffi ciente - Lama consumata - Sacco di raccolta ostruito - Eseguite la regolazione corretta - Sostituite la lama - Svuotate il sacco di raccolta La batteria non vie- ne ricaricata - Contatto impreciso della connessi- one della spina alla batteria - Batteria difettosa - Pulire i contatti - Fate controllare la batteria da un tecnico ed eventualmente sostitui- tela Il motorino di avvia- mento non gira - Batteria scarica - Batteria non collegata - Collegamenti a spina non presenti - Ricaricate la batteria - Collegate la batteria - Controllate i collegamenti a spina Anl_GC_PM_46_S_HW_E_SPK13.indb 72Anl_GC_PM_46_S_HW_E_SPK13.indb 72 18.10.2021 14:07:3218.10.2021 14:07:32I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG. Con riserva di apportare modifi che tecniche Anl_GC_PM_46_S_HW_E_SPK13.indb 73Anl_GC_PM_46_S_HW_E_SPK13.indb 73 18.10.2021 14:07:3218.10.2021 14:07:32I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Filtro dell‘aria, cavi fl essibili, cestello di raccolta, ruote in gomma, frizione Materiale di consumo/parti di consumo * Lame Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris- pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GC_PM_46_S_HW_E_SPK13.indb 74Anl_GC_PM_46_S_HW_E_SPK13.indb 74 18.10.2021 14:07:3218.10.2021 14:07:32I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost- ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GC_PM_46_S_HW_E_SPK13.indb 75Anl_GC_PM_46_S_HW_E_SPK13.indb 75 18.10.2021 14:07:3218.10.2021 14:07:32DK/N

dad no sea sufi ciente.
