NÁVOD K OBSLUZE GCPM 46 S HWE EINHELL

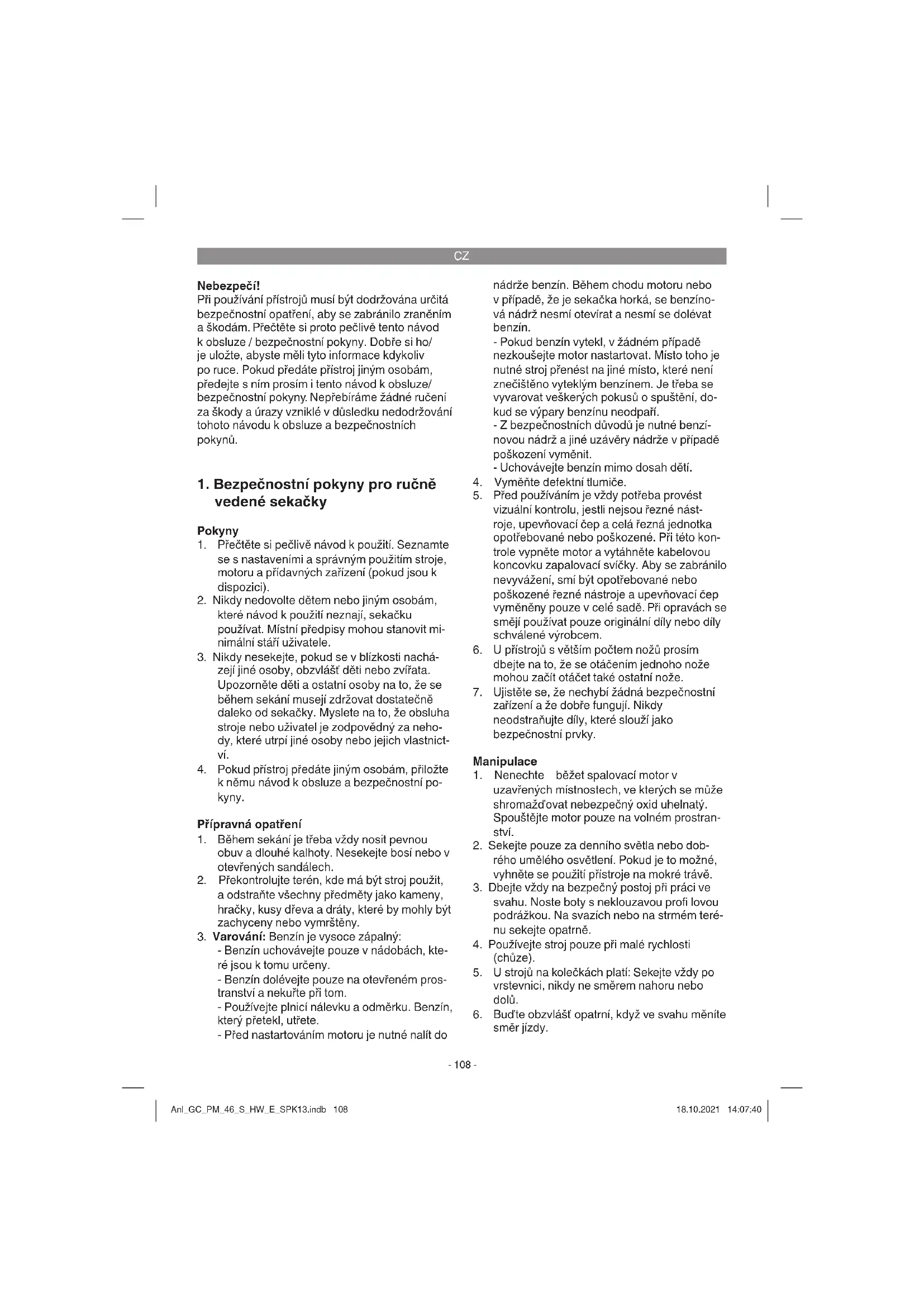

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny pro ručně

vedené sekačky Pokyny

1. Přečtěte si pečlivě návod k použití. Seznamte

se s nastaveními a správným použitím stroje, motoru a přídavných zařízení (pokud jsou k dispozici).

2. Nikdy nedovolte dětem nebo jiným osobám,

které návod k použití neznají, sekačku používat. Místní předpisy mohou stanovit mi- nimální stáří uživatele.

3. Nikdy nesekejte, pokud se v blízkosti nachá-

zejí jiné osoby, obzvlášť děti nebo zvířata. Upozorněte děti a ostatní osoby na to, že se během sekání musejí zdržovat dostatečně daleko od sekačky. Myslete na to, že obsluha stroje nebo uživatel je zodpovědný za neho- dy, které utrpí jiné osoby nebo jejich vlastnict- ví.

4. Pokud přístroj předáte jiným osobám, přiložte

k němu návod k obsluze a bezpečnostní po- kyny. Přípravná opatření

1. Během sekání je třeba vždy nosit pevnou

obuv a dlouhé kalhoty. Nesekejte bosí nebo v otevřených sandálech.

2. Překontrolujte terén, kde má být stroj použit,

a odstraňte všechny předměty jako kameny, hračky, kusy dřeva a dráty, které by mohly být zachyceny nebo vymrštěny.

3. Varování: Benzín je vysoce zápalný:

- Benzín uchovávejte pouze v nádobách, kte- ré jsou k tomu určeny. - Benzín dolévejte pouze na otevřeném pros- tranství a nekuřte při tom. - Používejte plnicí nálevku a odměrku. Benzín, který přetekl, utřete. - Před nastartováním motoru je nutné nalít do nádrže benzín. Během chodu motoru nebo v případě, že je sekačka horká, se benzíno- vá nádrž nesmí otevírat a nesmí se dolévat benzín. - Pokud benzín vytekl, v žádném případě nezkoušejte motor nastartovat. Místo toho je nutné stroj přenést na jiné místo, které není znečištěno vyteklým benzínem. Je třeba se vyvarovat veškerých pokusů o spuštění, do- kud se výpary benzínu neodpaří. - Z bezpečnostních důvodů je nutné benzí- novou nádrž a jiné uzávěry nádrže v případě poškození vyměnit. - Uchovávejte benzín mimo dosah dětí.

4. Vyměňte defektní tlumiče.

5. Před používáním je vždy potřeba provést

vizuální kontrolu, jestli nejsou řezné nást- roje, upevňovací čep a celá řezná jednotka opotřebované nebo poškozené. Při této kon- trole vypněte motor a vytáhněte kabelovou koncovku zapalovací svíčky. Aby se zabránilo nevyvážení, smí být opotřebované nebo poškozené řezné nástroje a upevňovací čep vyměněny pouze v celé sadě. Při opravách se smějí používat pouze originální díly nebo díly schválené výrobcem.

6. U přístrojů s větším počtem nožů prosím

dbejte na to, že se otáčením jednoho nože mohou začít otáčet také ostatní nože.

7. Ujistěte se, že nechybí žádná bezpečnostní

zařízení a že dobře fungují. Nikdy neodstraňujte díly, které slouží jako bezpečnostní prvky. Manipulace

1. Nenechte běžet spalovací motor v

uzavřených místnostech, ve kterých se může shromažďovat nebezpečný oxid uhelnatý. Spouštějte motor pouze na volném prostran- ství.

2. Sekejte pouze za denního světla nebo dob-

rého umělého osvětlení. Pokud je to možné, vyhněte se použití přístroje na mokré trávě.

3. Dbejte vždy na bezpečný postoj při práci ve

svahu. Noste boty s neklouzavou profi lovou podrážkou. Na svazích nebo na strmém teré- nu sekejte opatrně.

4. Používejte stroj pouze při malé rychlosti

5. U strojů na kolečkách platí: Sekejte vždy po

vrstevnici, nikdy ne směrem nahoru nebo dolů.

6. Buďte obzvlášť opatrní, když ve svahu měníte

7. Nesekejte na příliš strmých svazích. Na sva-

zích se sklonem přes 15 stupňů nesmí být z bezpečnostních důvodů sekáno.

8. Obzvláštní pozor dávejte při jízdě zpět a při

tažení sekačky. Nebezpečí klopýtnutí! Buďte obzvlášť opatrní, když sekačku obracíte do opačného směru nebo ji přitahujete směrem k sobě.

9. Zastavte nůž, pokud musí být sekačka

nakloněna, při transportu přes jiné plochy než tráva a pokud musí být dopravována k ploše a z plochy určené k sekání.

10. Nikdy nepoužívejte sekačku s poškozenými

ochrannými zařízeními nebo ochranný- mi mřížkami nebo bez namontovaných ochranných zařízení, jako jsou např. odrážecí plechy a/nebo zařízení na zachytávání trávy.

11. Neměňte nastavení regulátoru motoru a ani

12. Než spustíte motor, uvolněte motorovou brz-

13. Spusťte motor opatrně podle příslušných

pokynů výrobce. Dbejte na dostatečný odstup nohou od nože.

14. Při startování nebo spuštění motoru nesmí být

sekačka nakloněna, ledaže je při tomto pro- cesu potřeba sekačku nadzvednout. V tomto případě ji nakloňte pouze tak dalece, jak je to bezpodmínečně nutné a nadzvedněte pouze stranu směrem od uživatele.

15. Motor nestartujte, pokud stojíte před vyhazo-

16. Nikdy nedávejte ruce nebo nohy na nebo pod

rotující díly. Nezdržujte se nikdy u vyhazo- vacího otvoru.

17. Nikdy nezvedejte nebo nenoste sekačku s

18. Zastavte motor a stáhněte kabelovou kon-

covku ze zapalovací svíčky, přesvědčte se, že jsou všechny pohyblivé díly zcela zastaveny: - než začnete odstraňovat zablokování nebo ucpání ve vyhazovacím kanálu, - než sekačku zkontrolujete, vyčistíte nebo na ní budete provádět práce, - pokud byl zachycen cizí předmět. Podívejte se, zda sekačka nevykazuje poškození a proveďte nutné opravy dříve, než sekačku opět uvedete do chodu a začnete pracovat. Pokud začne sekačka nezvykle silně vibrovat, je nezbytně nutné provést okamžitou kontrolu.

19. Zastavte motor; přesvědčte se, že jsou

všechny pohyblivé díly zcela zastaveny: - pokud se od sekačky vzdalujete, - než doplníte palivo.

20. Při zastavení motoru musí být páčka plynu

nastavena do polohy „Stop“. Je třeba zavřít benzínový kohout (je-li k dispozici).

21. Používání stroje při nadměrné rychlosti může

zvýšit nebezpečí úrazu.

22. Buďte opatrní při nastavovacích pracích na

stroji a vyvarujte se přiskřípnutí prstů mezi pohybující se řezný nástroj a nepoddajné součásti přístroje.

23. Varování před horkými díly. Horký motor,

výfuk nebo pohon může způsobit popáleniny. Nedotýkejte se jich.

24. Musí být vždy dodržována bezpečnostní vz-

dálenost mezi krytem nože a uživatelem daná vodicími rukojeťmi.

25. Zkontrolujte sekačku, nůž a jiné díly, pokud

jste najeli na cizí předměty nebo pokud přístroj vibruje silněji než normálně.

26. Je zakázáno používat sekačku při bouřce,

respektive při nebezpečí blesku.

27. Nepoužívejte sekačku, pokud jste unavení,

nemocní nebo pod vlivem drog, alkoholu nebo léků.

28. Buďte mimořádně opatrní zejména při sekání

na březích potoků, rybníků nebo jiných vod- ních ploch a toků.

29. Dbejte na pevné předměty. Sekačka by mohla

být poškozena nebo by mohlo dojít ke vzniku zranění.

30. Na veřejné komunikaci nebo v její blízkosti

dbejte na silniční provoz. Vyhazování trávy nesměřujte na cestu.

31. Vyhněte se místům, kde kolečka nezabírají

nebo je sekání nebezpečné. Před pohybem zpět se ujistěte, zda za vámi nejsou malé děti.

32. V husté, vysoké trávě nastavte nejvyšší

stupeň sekání a sekejte pomaleji. Údržba a uložení

1. Zajistěte, aby byly matice, čepy a šrouby

pevně utaženy a aby byl přístroj v bezpečném pracovním stavu. Povolené šrouby se musí utáhnout.

2. Nikdy neskladujte sekačku s benzínem v

nádrži v budově, ve které by se výpary ben- zínu mohly dostat do kontaktu s otevřeným ohněm nebo jiskrami. Zplodiny plynu mohou vést k výbuchu.

3. Nechte motor ochladit, než sekačku odstavíte

v uzavřených prostorách.

4. Aby se zabránilo nebezpečí požáru, udržujte

motor, výfuk a oblast okolo palivové nádrže čistý od trávy, listů nebo vytékající mastnoty (oleje). Anl_GC_PM_46_S_HW_E_SPK13.indb 109Anl_GC_PM_46_S_HW_E_SPK13.indb 109 18.10.2021 14:07:4018.10.2021 14:07:40CZ

5. Pravidelně kontrolujte zařízení na zachytávání

trávy, zda nevykazuje známky opotřebení nebo zda neztratilo svoji funkci.

6. Z bezpečnostních důvodů vyměňte

opotřebované nebo poškozené díly.

7. Uvolněte kabelovou koncovku zapalovací

svíčky, abyste zabránili nepovolenému použití.

8. Před uložením odstraňte trávu, listí, mazivo

a olej. Na sekačku neodkládat žádné jiné předměty.

9. Při delším odstavení sekačky vyprázdněte

benzínovou nádrž pomocí sacího čerpadla na benzín (k dostání v hobby marketech); tento krok proveďte na otevřeném prostranství.

10. Děti poučte o tom, že sekačku nesmějí

používat. Není to hračka.

1.1 Bezpečnostní pokyny pro nabíječku

Při nabíjení baterie nosit bezpodmínečně ochranné brýle a rukavice! Žíravá kyselina představuje zvýšené riziko zranění!

Při nabíjení baterie se nesmí nosit oděv ze syntetických materiálů, aby se zabránilo tvorbě jisker způsobené elektrostatickým vybitím.

VAROVÁNÍ! Výbušné plyny - je třeba zabránit plamenům a jiskrám

Nabíječka obsahuje konstrukční součástky, jako např. spínače a pojistku, které mo- hou vytvářet světelný oblouk a jiskry. Bezpodmínečně dbát na dobré větrání garáže nebo místnosti!

Tato nabíječka je vhodná pouze pro 12 V bezúdržbové baterie.

Nenabíjet baterie, které nejsou „znovu nabíji- telné“, nebo defektní baterie.

Dodržujte pokyny výrobce baterie.

Přístroj odpojte od sítě před připojením resp. odpojením baterie.

Pozor! Zabránit plamenům a jiskrám.

Při nabíjení se uvolňuje výbušný třaskavý plyn.

Přístroj používat pouze v suchých míst- nostech.

Pozor! Kyselina obsažená v autobaterii je žíravá.

Stříkance z kůže a oděvu okamžitě opláchn- out mýdlovou vodou. Pokud kyselina stříkne do oka, okamžitě oko vypláchnout vodou (15 min.) a vyhledat lékaře.

Nenabíjejte žádné baterie, které nejsou nabíjení schopné.

Dodržovat údaje a pokyny výrobce baterie týkající se nabíjení baterie.

Nenabíjejte více baterií současně.

Síťový kabel a nabíjecí vedení musí být v bez- vadném stavu

Nepouštět děti do blízkosti baterie a nabíječky.

Pozor! Při pronikavém zápachu plynu exis- tuje akutní nebezpečí výbuchu. Přístroj ne- vypínat. Baterii neodpojovat od sítě. Místnost okamžitě dobře vyvětrat. Baterii nechat přezkoušet zákaznickým servisem.

Nepoužívejte kabel na účely, pro které není určen.

Nenoste nabíječku za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

Zkontrolujte Váš přístroj, zda není poškozen.

Defektní nebo poškozené díly musí být odborně opraveny nebo vyměněny v zákaz- nickém servisu, pokud nebylo v návodu k obsluze uvedeno jinak

Dodržovat hodnotu síťového napětí.

Udržujte přípojky čisté a chraňte je před ko- rozí.

Při veškerých čisticích a údržbových pracích je třeba odpojit přístroj od sítě.

Při připojení a nabíjení baterie je třeba nosit rukavice odolné proti kyselinám a ochranné brýle.

Pozor! Nepřekročit dobu nabíjení. Po ukončení doby nabíjení vytáhnout síťovou zástrčku ze zásuvky a nabíječku odpojit od baterie.

1.2 Bezpečnostní opatření pro baterie

1. Vždy dbát na to, aby byly baterie vloženy se

3. Nenabíjet baterie, které nejsou znovu nabíji-

4. Baterie nadměrně nevybíjet!

5. Baterie nezahřívat!

6. Nesvařovat nebo nepájet přímo na bateriích!

9. Baterie neházet do ohně!

10. Baterie uschovat mimo dosah dětí!

11. Nedovolit dětem výměnu baterií bez dozoru!

12. Neukládejte baterie v blízkosti ohně, sporáků

a jiných zdrojů tepla. Nevystavujte baterii přímému slunečnímu záření. Nepoužívejte nebo neukládejte ji při horkém počasí ve vo- zidlech.

13. Nepoužité baterie nedávat do blízkosti kovo-

vých předmětů. To může vést ke zkratu bate- Anl_GC_PM_46_S_HW_E_SPK13.indb 110Anl_GC_PM_46_S_HW_E_SPK13.indb 110 18.10.2021 14:07:4018.10.2021 14:07:40CZ

rie, a tím k poškozením, popáleninám nebo dokonce k nebezpečí požáru.

14. Odebrat baterii z přístroje, pokud nebude

delší dobu používán!

15. NIKDY se nedotýkat baterií, které vytekly, bez

odpovídající ochrany. Pokud se vyteklá teku- tina dostane do kontaktu s kůží, měli byste kůži na postiženém místě okamžitě opláchn- out pod tekoucí vodou. V každém případě zabraňte tomu, aby se oči a ústa dostala do kontaktu s tekutinou. V takovém případě neprodleně vyhledejte lékaře.

16. Před vložením baterií vyčistit kontakty baterie

a protikontakty v přístroji. Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, které mohou v důsledku použití vz- niknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti bez dohledu. Likvidace Baterie: Zlikvidovat pouze prostřednictvím autoservisů, speciálních sběren nebo sběren zvláštního odpadu. Informujte se u místních úřadů. Varování! Než sekačku nakloníte, musí být baterie de- montována. Mohla by vytéct akumulátorová kyselina. Zbývající rizika: I přesto, že obsluhujete přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením tohoto přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

2. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití. Vysvětlení informačního štítku na přístroji (viz obr. 21)

1) Přečíst návod k obsluze.

2) Pozor! Nebezpečí způsobené vymrštěnými

díly. Dodržovat bezpečnostní vzdálenost.

3) Pozor! Ostré nože – Před všemi údržbovými,

opravárenskými, čisticími a seřizovacími pra- cemi vypnout motor a vytáhnout koncovku zapalovací svíčky

4) Před uvedením do provozu doplnit olej a pali-

7) Pozor! Horké díly. Udržujte odstup.

8) Palivo doplňujte pouze při vypnutém motoru.

9) Varování před řeznými zraněními. Pozor! Ro-

10) Proces nastartování

11) Páčka spuštění/vypnutí motoru (I=motor ZAP;

13) Pouze pro použití v suchých místnostech

14) Třída ochrany II

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-20)

1a. Páčka spuštění/vypnutí motoru (motorová brzda) 1b. Páčka pojezdu (páčka spojky)

2. Palivové čerpadlo (Primer)

3. Horní a spodní vodicí rukojeť

4a. Sběrací vak 4b. Indikace naplnění 5a. Vyhazovací klapka 5b. Kryt klínového řemene

6. Víčko plnicího otvoru nádrže

7. Šroub plnicího otvoru oleje

8. Páčka pro nastavení výšky sekání

9a. Startovací lanko 9b. Háček pro startovací lanko

10. 3x kabelový klips

11b. 2x hvězdicová matice 12a. 2x šroub M8x40 12b. 2x šroub, dlouhý

13. Klíč na zapalovací svíčky

15. Nabíjecí konektor

16. Konektor palubní sítě vozidla

20. Kabelová koncovka zapalovací svíčky

21. 2x klíč zapalování

22. Zámek zapalování

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo na nejbližší příslušné sta- vební centrum. Dbejte prosím na tabulku o záruce v záručních podmínkách na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Pozor! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Horní a spodní vodicí rukojeť

4x hvězdicová matice

Klíč na zapalovací svíčky

1x háček pro startovací lanko

Brožurka k údržbě benzínové sekačky

Bezpečnostní pokyny pro baterie

Originální návod k použití

3. Použití podle účelu určení

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Benzínová sekačka je vhodná pro soukromé používání na zahradách u domů a chat. Za sekačky pro soukromé zahrady u domů a chat jsou považovány ty, jejichž roční používání většinou nepřesahuje 50 hodin a které jsou používány především pro péči o trávníky nebo travnaté plochy, ne ovšem ve veřejných zařízeních, parcích, sportovištích, jako též v zemědělství a lesnictví. Nabíječka je určena pro nabíjení bezúdržbových 12 V startovacích baterií. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Dodržování výrobcem přiloženého návodu k obsluze je předpokladem pro ř ádné používání sekačky. Návod k obsluze obsahuje provozní, údržbářské a opravárenské podmínky. Pozor! Z důvodu ohrožení uživatele nesmí být sekačka používána k následujícím pracím: k vyžínání keřů, živých plotů a křoví, k stříhání a drcení popínavých rostlin nebo stříhání trávníku ozeleněných střech nebo balkonových truhlíků a k čištění (vysávání) chodníků a jako drtič na drcení odřezků stromů a živých plotů. Dále nesmí být sekačka používána jako motorová plečka a na za- rovnávání půdních nerovností, jako např. krtin. Z bezpečnostních důvodů nesmí být sekačka používána jako hnací agregát pro jiné nástroje a sady nástrojů všeho druhu. Anl_GC_PM_46_S_HW_E_SPK13.indb 112Anl_GC_PM_46_S_HW_E_SPK13.indb 112 18.10.2021 14:07:4118.10.2021 14:07:41CZ

Typ motoru .......................jednoválcový, čtyřdobý .......................................................146 ccm/2 kW Pracovní počet otáček n

...........................................1,75 dB Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Emisní hodnota vibrací a

Kvůli vzniku silného hluku a vibrací by se používání zařízení mělo omezit na kratší dobu. Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte.

5. Před uvedením do provozu

5.1 Montáž komponent

Při dodávce jsou některé komponenty demon- továny. Montáž je jednoduchá, pokud jsou dodržovány následující pokyny. Pozor! Pro montáž a údržbu potřebujete násle- dující dodatečné nářadí, které není v rozsahu dodávky:

záchytná vana na olej, mělká (pro výměnu oleje)

odměrka 1 litr (odolná proti oleji/benzínu)

nálevka (vhodná pro plnicí hrdlo nádrže)

papírové utěrky (na otření zbytků oleje/benzí- nu; likvidace u čerpací stanice)

sací čerpadlo na benzín (provedení z plastu, k dostání ve stavebních marketech)

konev na olej s ručním čerpadlem (k dostání ve stavebních marketech)

motorový olej Montáž

1. Namontujte dolní a horní vodicí rukojeť (obr.

3) tak, jak je znázorněno na obrázcích 3a–3b.

Podle požadované výšky rukojeti zvolte jeden z otvorů pro upevnění. Důležité! Na obou stranách nastavte stejnou výšku!

2. Rukojeť startovacího lanka (pol. 9) zavěsit na

příslušném háčku tak, jak je znázorněno na obr. 3c.

3. Lanka upevnit na vodicí rukojeti pomocí

přiložených kabelových klipsů (pol. 10).

4. Jednou rukou nadzvednout vyhazovací klap-

ku (pol. 5a) a zavěsit sběrací koš (pol. 4a) tak, jak je znázorněno na obr. 4a. Pozor! Při zásazích na baterii a její likvidaci je třeba dodržovat bezpečnostní pokyny výrobce. Varování! Před montáží baterie by měla pověřená osoba odložit kovové náramky, náram- kové hodinky, prstýnky apod. Pokud se tyto předměty dotknou pólů baterie nebo přívodních kabelů, může to vést ke zranění popálením. Varování! Před každým uvedením do provo- zu zkontrolujte izolaci kabelů a zástrček. Při poškození izolace nesmí být přístroj uveden do provozu. Varování! Opravy nechte provádět pouze od- bornou dílnou nebo výrobcem. Anl_GC_PM_46_S_HW_E_SPK13.indb 113Anl_GC_PM_46_S_HW_E_SPK13.indb 113 18.10.2021 14:07:4118.10.2021 14:07:41CZ

Pozor! Sekačku provozujte pouze s bezúdržbovou 12 V baterií. Otevřete kryt baterie (obr. 13/pol. 18). Postavte baterii (pol. 19) na podstavec (obr. 14). Nejdříve připojte červený kabel + a pak černý kabel - (obr. 15). Spojte konektor baterie (obr. 16/pol 17) s konektorem palubní sítě na sekačce (obr. 16/pol. 16). Demontáž se provádí v opačném pořadí.

5.3 Nabíjení baterie pomocí nabíječky (obr.

17-19) Je-li baterie vybitá, nabíjí se tato pomocí nabíječky (v rozsahu dodávky) přes elektrickou síť v domácnosti. Odpojte baterii vytažením ko- nektoru baterie (pol. 17) z konektoru palubní sítě (pol. 16). Během nabíjení dodržujte bezpečnostní pokyny výrobce baterie. Poté co se baterie připojí spojením konektoru ba- terie (pol. 17) a nabíjecího konektoru (pol. 15) na nabíječku, můžete nabíječku připojit do zásuvky s 230V~50Hz. Připojení do zásuvky s jiným síťovým napětím není přípustné. Červená kontrolka na nabíječce ukazuje, že se baterie nabíjí. Po 8–9 hodinách je baterie kompletně nabita. To ukazuje zelená kontrolka na nabíječce. Pokud je nabíjení ukončeno (zelená kontrolka svítí), oddělte nabíječku od sítě. Spojte konektor baterie s konektorem palubní sítě sekačky a na- montujte kryt baterie. Pozor! Nabíjením může vzniknout nebezpečný třaskavý plyn, proto během nabíjení zabraňte tvorbě jisker a otevřenému ohni. Výpočet doby nabíjení: Doba nabíjení je určená stavem nabití baterie. U prázdné baterie lze přibližnou dobu nabíjení vypočítat pomocí následujícího vzorce: Doba nabíjení/h = kapacita baterie v Ah / amp. (nabíjecí proud aritm.) Příklad = 4 Ah / 0,4 A = 10 h max. U normálně vybité baterie teče vysoký počáteční proud přibližně ve výšce jmenovitého proudu. S přibývající dobou nabíjení klesá nabíjecí proud.

5.4 Nastavení výšky sekání

Pozor! Nastavení výšky sekání provádět pou- ze při vypnutém motoru a vytažené kabelové koncovce zapalovací svíčky.

Než začnete se sekáním, zkontrolujte, zda nejsou řezné nástroje tupé a upevňovací prostředky poškozeny. Tupé a/nebo poškozené řezné nástroje v případě potřeby vyměňte v celých sadách, aby nedošlo k nevyvážení. Při této kontrole vypnout motor a vytáhnout kabelovou koncovku zapalovací svíčky.

Nastavení výšky sekání se provádí centrálně pomocí páčky pro nastavení výšky sekání (obr. 7/ pol. 8). Mohou být nastaveny různé výšky sekání.

Stlačte páčku pro nastavení výšky sekání a vytáhněte ji do požadované polohy. Nechte páčku pro nastavení výšky sekání zaskočit.

Pozor! Motor je vyexpedován bez provozních látek. Před uvedením do provozu proto bezpodmínečně naplnit olej a benzín. Baterie není při expedici připojena. Před uve- dením do provozu připojte prosím baterii tak, jak je popsáno v odst. 5.2. Po delším nepoužívání nabijte baterii před uve- dením do provozu kompletně (odst. 5.5). Anl_GC_PM_46_S_HW_E_SPK13.indb 114Anl_GC_PM_46_S_HW_E_SPK13.indb 114 18.10.2021 14:07:4118.10.2021 14:07:41CZ

1. Zkontrolujte stav oleje (viz 7.2.3.).

2. K plnění benzínu použijte odměrku a nálevku.

Překontrolujte, zda je benzín čistý. Varování: Vždy používejte bezpečnostní kanystr na benzín. Při plnění benzínu nekuřte. Před plněním benzínu motor vypněte a nechte ho několik minut ochladit.

3. Ujistěte se, že je kabel zapalování připojen na

svíčku. Bezpečnostní kontrola páčky spuštění / vyp- nutí motoru Aby se předešlo nechtěnému nastartování sekačky a rovněž aby bylo možné motor rychle zastavit a v případě nebezpečí zablokovat nůž, je sekačka vybavena páčkou spuštění / vypnutí motoru (obr. 5a/pol. 1a). Před nastartováním sekačky musí být tato páčka (obr. 5b) stisknuta. Při uvolnění páčky spuštění / vypnutí motoru je nutné vrátit ji do výchozí pozice (obr. 5a). Než motor nastartujete, měli byste tento krok provést několikrát za sebou, abyste se ujistili, že páčka a lanka fungují správně. Zopakujte tento test ještě jednou při spuštěném motoru. Po uvolnění páčky spuštění / vypnutí mo- toru se musí motor během několika vteřin zastavit. Pokud tomu tak není, obraťte se na zákaznický servis. Nebezpečí: Nůž rotuje, když je motor spuštěn.

6.1.1 Spuštění pomocí el. startéru

1. Ujistěte se, že je kabel zapalování připojen na

2. Stiskněte 3x palivové čerpadlo (Primer) (obr.

6/pol. 2). V případě, že je motor zahřátý, je možné tento bod přeskočit.

3. Postavte se za sekačku. Jednou rukou

stiskněte páčku spuštění / vypnutí motoru (obr. 5b). Druhá ruka je na zámku zapalování.

4. Motor spusťte otočením klíče zapalování v

zámku zapalování (obr. 1 / pol. 22). Jakmile se motor spustí, otočte ihned klíč zapalování zpět do výchozí polohy. Opětné otočení klíče zapalování během chodu motoru vede k poškození startovacího systému. Upozornění! Při chladném počasí může být nutné startování několikrát zopakovat.

6.2.1 Spuštění pomocí reverzního startéru

1. Ujistěte se, že je kabel zapalování připojen na

2. Stiskněte 3x palivové čerpadlo (Primer) (obr.

6/pol. 2). V případě, že je motor zahřátý, je možné tento bod přeskočit.

3. Postavte se za sekačku. Jednou rukou

stiskněte páčku spuštění / vypnutí motoru (obr. 5b). Druhá ruka je na rukojeti startéru.

4. Motor spusťte pomocí reverzního startéru

(obr. 1/pol. 9a). Při tomto kroku vytáhněte rukojeť o cca 10–15 cm (až je znát odpor), poté silně jedním tahem zatáhněte. Pokud motor nenaskočí, ještě jednou zatáhnout za rukojeť. Pokyn! Lanko nenechte vymrštit zpět. Pokyn! Při chladném počasí může být nutné startování několikrát zopakovat. Pojezd Páčka pojezdu/páčka spojky (obr. 5a/pol. 1b): Pokud ji stlačíte (obr. 5c), zavře se spojka pro pojezd a sekačka se začne při běžícím motoru pohybovat. Páčku včas pusťte, abyste mohli zastavit jedoucí sekačku. Před prvním sekáním si vyzkoušejte rozjezd a zastavení, až budete obez- námeni s jízdními vlastnostmi.

6.2 Pokyny ke správnému sekání

Nebezpečí! Nikdy neotvírejte vyhazovací klapku, když je vyprazdňováno sběrací zařízení a motor ještě běží. Rotující nůž může způsobit zranění. Vždy pečlivě upevněte vyhazovací klapku a sběrací vak. Při odstraňování nejdříve vypněte motor. Před jakýmikoli nastavovacími a servisní- mi činnostmi a opravami motor vypněte a vyčkejte, dokud se nůž zcela nezastaví. Stáhněte kabelovou koncovku ze zapalovací svíčky. Anl_GC_PM_46_S_HW_E_SPK13.indb 115Anl_GC_PM_46_S_HW_E_SPK13.indb 115 18.10.2021 14:07:4118.10.2021 14:07:41CZ

1. Oblečte si vhodné oblečení. Noste pevnou

obuv a žádné sandály nebo tenisky.

2. Zkontrolujte nůž. Nůž , který je ohnutý nebo

jinak poškozený, musí být vyměněn ori- ginálním nožem.

3. Palivovou nádrž naplňte venku. Použijte plnicí

nálevku a odměrku. Benzín, který přetekl, utřít.

4. Přečtěte si a dodržujte návod k obsluze a

také pokyny týkající se motoru a přídavných přístrojů. Návod uložte na přístupném místě také pro jiné uživatele přístroje.

5. Výfukové plyny jsou nebezpečné. Spouštějte

motor pouze na volném prostranství.

6. Ujistěte se, že nechybí žádná bezpečnostní

zařízení a že dobře fungují.

7. Přístroj by měl být obsluhován pouze jednou

osobou, která je k tomu určena.

8. Sekání mokré trávy může být nebezpečné.

Trávu sekejte pokud možno suchou.

9. Poučte jiné osoby nebo děti, že se nesmí

zdržovat v blízkosti sekačky.

10. Nikdy nesekejte při špatné viditelnosti.

11. Před sekáním zvedněte poházené, volně

ležící předměty ze země.

6.4 Pokyny ke správnému sekání

Pozor! Nikdy neotvírejte vyhazovací klapku, když je vyprazdňováno sběrací zařízení a motor ještě běží. Rotující nůž může způsobit zranění. Vždy pečlivě upevněte vyhazovací klapku a sběrací koš. Při odstraňování nejdříve vypnout motor. Musí být vždy dodržována bezpečnostní vz- dálenost mezi krytem nože a uživatelem daná vodicími rukojeťmi. Při sekání a změnách směru jízdy na stráních a svazích je nutno dávat obzvlášť pozor. Dbejte na bezpečný postoj, noste boty s neklouzavou, profi lovou podrážkou a dlouhé kal- hoty. Sekejte vždy příčně ke svahu. Na svazích se sklonem přes 15 stupňů nesmí být z bezpečnostních důvodů sekáno. Obzvláštní pozor dávejte při jízdě zpět a při tažení sekačky. Nebezpečí klopýtnutí!

Sekat pouze s ostrými, bezvadnými noži, aby se stébla trávy netřepila a trávník nesežloutnul. Na dosažení čistého výsledku práce je třeba vodit sekačku pokud možno v rovných pásech. Přitom by se tyto pásy měly vždy o pár centimetrů překrývat, aby nezůstaly viditelné pruhy. Spodní stranu tělesa sekačky udržovat čistou a bezpodmínečně odstraňovat travní usazeniny. Usazeniny ztěžují startování a snižují kvalitu sekání a vyhazování trávy. Na svazích je třeba se- kat příčně ke svahu. Šikmým postavením směrem nahoru se dá zabránit sklouznutí sekačky. Zvolte výšku sekání podle skutečné délky trávníku. Proveďte více záběrů tak, že budou odstraněny maximálně 4 cm trávy najednou. Než bude provedena jakákoliv kontrola nože, zastavit motor. Pamatujte na to, že se nůž po vypnutí motoru ještě několik vteřin otáčí! Nikdy nezkoušejte nůž zastavit. Pravidelně kontrolujte, zda je nůž správně upevněn, v dobrém stavu a dobře nabroušen. Pokud tomu tak není, nabrušte ho nebo vyměňte. Pokud rotující nůž narazí na nějaký předmět, sekačku zastavit a vyčkat, až se nůž úplně zastaví. Poté zkontrolujte stav nože a držáku nože. Pokud je poškozený, musí být vyměněn. Pokyny k sekání:

1. Dbejte na pevné předměty. Sekačka by mohla

být poškozena nebo by mohlo dojít ke vzniku zranění.

2. Horký motor, výfuk nebo pohon může

způsobit popáleniny. Nedotýkat se!

3. Na svazích nebo na strmě spadajícím terénu

4. Chybějící denní světlo nebo nedostatečné

umělé osvětlení jsou důvodem k zastavení sekačky.

5. Zkontrolujte sekačku, nůž a jiné díly, pokud

jste najeli na cizí předměty nebo pokud přístroj vibruje silněji než normálně.

6. Neprovádějte žádné změny nastavení nebo

opravy bez zastavení motoru. Vytáhněte ka- belovou koncovku svíčky.

7. Na cestě nebo v její blízkosti dbejte na provoz

cesty. Vyhazování trávy nesměřujte na cestu.

8. Vyhněte se místům, kde kolečka nezabírají

nebo je sekání nebezpečné. Před pohybem zpět se ujistěte, zda za Vámi nejsou malé děti.

9. V husté, vysoké trávě nastavte nejvyšší

odstraňováním trávy nebo jiného ucpání, zas- tavte motor a uvolněte zapalovací kabel.

10. Nikdy neodstraňujte díly, které slouží jako

bezpečnostní zařízení.

11. Nikdy nenaplňujte benzín do motoru, který je

ještě horký nebo běží.

6.6 Vyprázdnění sběracího vaku

Je-li je sběrací vak naplněn, sníží se průtok vzduchu a indikace stavu naplnění sběracího vaku (4b) doléhá těsně na sběrací vak (obr. 21). Vyprázdněte sběrací vak a vyčistěte vyhazovací kanál. Nebezpečí! Před sejmutím sběracího vaku vypněte motor a vyčkejte zastavení řezného nástroje. K sejmutí sběracího koše jednou rukou nadzved- nout vyhazovací klapku, druhou rukou pomocí rukojeti vyjmout sběrací koš (obr. 4a). Podle odpovídajících bezpečnostních předpisů zapadne vyhazovací klapka při vyvěšení sběracího koše a uzavře zadní vyhazovací ot- vor. Pokud při tom zůstanou v otvoru zachyceny zbytky trávy, je pro lehčí spuštění motoru vhodné popojet se sekačkou zhruba o 1 m dozadu. Zbytky osekaného materiálu v tělese sekačky a na pracovním nástroji neodstraňujte rukama nebo nohama, ale vhodnými pomůckami, např. kartáčem nebo košťátkem. Aby bylo zaručeno dobré nashromáždění trávy, musí být sběrací koš, a obzvlášť vzduchová mřížka, po použití zevnitř vyčištěn. Sběrací koš zavěsit pouze při vypnutém motoru a zastaveném řezacím nástroji. Vyhazovací klapku jednou rukou nadzvednout a druhou rukou sběrací koš držet na rukojeti a shora zavěsit.

1. Než odstavíte sekačku v uzavřené místnosti,

nechat motor vždy nejdříve vychladnout.

2. Před uložením odstraňte trávu, listí, mazivo

a olej. Na sekačku neodkládat žádné jiné předměty.

3. Před opětovným použitím zkontrolujte

všechny šrouby a matice. Povolené šrouby se musí utáhnout.

4. Před opětovným použitím vyprázdněte

5. Uvolněte kabelovou koncovku zapalovací

svíčky, abyste zabránili nepovolenému použití.

6. Dbejte na to, aby nebyla sekačka odstavena

vedle zdroje nebezpečí. Zplodiny plynu mo- hou vést k výbuchu.

7. Při opravách se smějí používat pouze ori-

ginální díly nebo díly schválené výrobcem (viz adresa na záručním listu).

8. Při delším nepoužívání sekačky vyprázdnit

palivovou nádrž pomocí sacího čerpadla na benzín.

9. Poučit děti o tom, že nesmí sekačku používat.

10. Nikdy neskladovat benzín v blízkosti zdroje

jisker. Použijte vždy kanystr. Benzín nedávejte do blízkosti dětí.

11. Mažte přístroj olejem a udržujte ho

12. Zastavení motoru:

Na zastavení motoru pusťte páčku spuštění/vypnutí motoru (obr. 5a/pol. 1a). Stáhněte kabelovou koncovku zapalo- vací svíčky, aby se zabránilo spuštění mo- toru. Před opakovaným spuštěním motoru překontrolujte lanko motorové brzdy. Zkontro- lujte, zda je lanko správně namontováno. Zlo- mené nebo poškozené vypínací lanko musí být vyměněno.

7. Čištění, údržba, uložení, transport

a objednání náhradních dílů Pozor: Nikdy nepracujte při běžícím motoru na vodivých dílech zapalovacího zařízení nebo se jich ne- dotýkejte. Před všemi údržbovými a opraváren- skými pracemi vytáhněte kabelovou koncovku zapalovací svíčky ze zapalovací svíčky. Nikdy neprovádějte jakékoliv práce na běžícím přístroji. Práce, které nejsou popsány v tomto návodu k obsluze, by měly být provedeny pouze autorizova- nou odbornou dílnou. Anl_GC_PM_46_S_HW_E_SPK13.indb 117Anl_GC_PM_46_S_HW_E_SPK13.indb 117 18.10.2021 14:07:4218.10.2021 14:07:42CZ

Po každém použití by měla být sekačka důkladně vyčištěna. Obzvláště spodní strana a upínání nože. Za tímto účelem stiskněte vodicí rukojeť dolů a nakloňte sekačku směrem dozadu. Upozornění: Sekačka nesmí být nakloněna o více než 90 stupňů. Nejlépe odstraníte nečistoty a trávu hned po sekání. Zaschlé zbytky trávy a nečistoty mohou vést k omezení provozu sekání. Zkontrolujte, zda je vyhazovací kanál čistý od zbytků trávy a tyto v případě potřeby odstraňte. Nikdy nečistěte sekačku proudem vody nebo vysokotlakým čističem. Dbejte na to, aby se dovnitř přístroje nedostala voda. Agresivní čisticí prostředky, jako čistidlo pro čištění zastudena nebo čisticí benzín, nesmí být používány.

Intervaly údržby naleznete v přiložené servis- ní brožurce Benzín. Pozor: Znečištěný údržbový materiál a provozní látky odevzdat v příslušné sběrně

7.2.1 Osy a náboje koleček

Měly by být jednou za sezónu lehce namazány. Sejměte kryty koleček pomocí šroubováku a uvolněte upevňovací šrouby koleček.

Nechte Váš nůž z bezpečnostních důvodů naostřit, vyvážit a namontovat pouze autorizova- nou odbornou dílnou. Abyste dosáhli optimálního pracovního výsledku, doporučuje se jednou za rok nechat nůž překontrolovat. Výměna nože (obr. 8) Při výměně řezných nástrojů smějí být použity pouze originální náhradní díly. Označení nože musí souhlasit s číslem uvedeným v seznamu náhradních dílů. Nikdy nevsazovat jiný nůž. Poškozené nože Pokud by se měl nůž i přes všechnu opatrnost dostat do kontaktu s překážkou, okamžitě zastavit motor a vytáhnout kabelovou koncovku zapa- lovací svíčky. Sekačku naklonit na stranu a nůž zkontrolovat, zda není poškozen. Poškozené nebo ohnuté nože musí být vyměněny. Nikdy nena- rovnávat ohnutý nůž. Nikdy nepracovat s ohnutým nebo silně opotřebovaným nožem, to způsobuje vibrace a může mít za následek další poškození na sekačce. Pozor: Při práci s poškozeným nožem hrozí nebezpečí zranění. Nabroušení nože Ostří nože mohou být nabroušeny pomocí kovo- vého pilníku. Aby se zabránilo nevyvážení, mělo by být broušení provedeno pouze autorizovanou odbornou dílnou.

7.2.3 Kontrola stavu oleje

Pozor: Motor nikdy neprovozovat bez oleje nebo s nedostatkem oleje. To může způsobit těžké škody na motoru. Kontrola stavu oleje: Sekačku postavit na tvrdý, rovný podklad. Měrku oleje (obr. 9a/pol. 7) otáčením doleva vyšroubovat a otřít ji. Měrku oleje opět až na doraz zastrčit do plnicího hrdla, nezašroubovat. Měrku vytáhnout a ve vodorovné poloze odečíst stav oleje. Stav oleje se musí nalézat mezi značkami min. a max. na měrce oleje (obr. 9b). Výměna oleje Výměna motorového oleje by měla být prováděna při pokojové teplotě.

1. Ujistěte se, že je sběrací koš prázdný.

2. Vyprázdněte benzínovou nádrž pomocí

sacího čerpadla na benzín, spusťte motor a nechte ho běžet tak dlouho, až se spotřebuje zbylý benzín.

3. Postavte vedle sekačky záchytnou vanu na

4. Vyšroubujte šroub plnicího otvoru oleje (pol.

7) a nakloňte sekačku o 90° na stranu.

5. Teplý olej vyteče otevřeným plnicím otvorem

6. Po vytečení starého oleje sekačku opět pos-

tavte do normální polohy.

7. Motorový olej naplňte až po horní značku

8. Pozor! Měrku oleje ke kontrole stavu oleje

nezašroubovávejte, ale pouze ji zastrčte po závit.

9. Použitý olej se musí zlikvidovat podle plat-

7.2.4 Péče o lanka a jejich nastavení

Lanka mazat častěji a překontrolovat lehkost chodu.

7.2.5 Údržba vzduchového fi ltru (obr. 10)

Znečištěné vzduchové fi ltry snižují výkon motoru sníženým přívodem vzduchu do karburátoru. V případě velmi prašného prostředí je třeba vzdu- chový fi ltr kontrolovat častěji. Pozor: Vzduchový fi ltr nikdy nečistit benzínem nebo hořlavými rozpouštědly. Vzduchový fi ltr čistit Anl_GC_PM_46_S_HW_E_SPK13.indb 118Anl_GC_PM_46_S_HW_E_SPK13.indb 118 18.10.2021 14:07:4218.10.2021 14:07:42CZ

pouze stlačeným vzduchem nebo vyklepáním.

7.2.6 Údržba zapalovací svíčky

Čistěte svíčku měděným drátěným kartáčem.

Otáčením stáhněte kabelovou koncovku za- palovací svíčky (obr. 11/pol. 20).

Zapalovací svíčku odstraňte klíčem na zapa- lovací svíčky.

Montáž se provádí v opačném pořadí.

7.2.7 Kontrola klínového řemene

Ke kontrole klínového řemene odstraňte kryt klínového řemene (obr. 12/pol. 5b) tak, jak je znázorněno na obr. 12.

Po opravě a údržbě se ujistit, zda jsou namon- továny všechny bezpečnostně technické díly a zda jsou v bezvadném stavu. Díly, které mohou způsobit poranění, uložit mimo dosah jiných osob a dětí. Pozor: Podle zákona o ručení za výrobky neručíme za škody, které jsou způsobeny neod- bornou opravou, nebo pokud u náhradních dílů nebyly použity originální díly nebo námi schvále- né díly. Stejně tak neručíme za škody způsobené neodbornými opravami. Objednejte si opravu u zákaznického servisu nebo u autorizovaného od- borníka. Totéž platí také pro příslušenství.

Dodržujte prosím zákonná nařízení týkající se doby provozu, která se mohou místně odlišovat.

7.2.10 Údržba a péče baterie

Dbejte na to, aby byla Vaše baterie vždy pevně zabudovaná.

Musí být zaručeno bezvadné připojení na rozvodnou síť elektrického zařízení.

7.3 Příprava k uložení sekačky

Varovný pokyn: Neodstraňujte benzín v uzavřených místnostech, v blízkosti ohně nebo při kouření. Výpary plynu mohou způsobit výbuch nebo požár.

1. Vyprázdněte palivovou nádrž pomocí sacího

2. Spusťte motor a nechte ho běžet tak dlouho,

až se spotřebuje zbylý benzín.

3. Po každé sezóně proveďte výměnu oleje.

Odstraňte použitý motorový olej z teplého motoru a naplňte nový

4. Odstraňte zapalovací svíčku z hlavy válce.

Do válce nalijte cca 20 ml oleje pomocí konve na olej. Zatáhněte pomalu za rukojeť startéru tak, aby olej uvnitř chránil válec. Zapalovací svíčku opět našroubujte.

5. Vyčistěte chladicí žebra válce a kryt.

6. Vyčistěte celý přístroj, abyste ochránili lako-

7. Přístroj uložte na dobře větraném místě.

8. Demontujte baterii, pokud bude sekačka

uložena na delší dobu než 3 měsíce. Pokyny pro uložení baterie naleznete prosím v bezpečnostních pokynech pro baterii (bod 3).

7.4 Příprava sekačky na transport

1. Vyprázdněte palivovou nádrž (viz bod 7.3/1)

2. Nechte motor běžet tak dlouho, až se

spotřebuje zbylý benzín.

3. Vyprázdněte motorový olej z teplého motoru.

4. Odstraňte kabelovou koncovku zapalovací

svíčky ze zapalovací svíčky.

5. Vyčistěte chladicí žebra válce a kryt.

6. Vyvěste startovací lanko z háčku (obr. 3c).

Uvolněte hvězdicové matice a sklopte horní vodicí rukojeť dolů. Dbejte přitom na to, aby při sklopení nebyla zlomena lanka.

7. Oviňte několik vrstev vlnité lepenky mezi

horní a spodní vodicí rukojeť a motor, aby se zabránilo odírání.

7.5 Spotřební materiál, materiál podléhající

opotřebení a náhradní díly Náhradní díly, spotřební materiály a materiály podléhající opotřebení jako např. motorový olej, klínový řemen, zapalovací svíčky, vložka vzdu- chového fi ltru, benzínový fi ltr, baterie nebo nůž, nespadají do záruky přístroje.

7.6 Objednání náhradních dílů

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.Einhell-Service.com Anl_GC_PM_46_S_HW_E_SPK13.indb 119Anl_GC_PM_46_S_HW_E_SPK13.indb 119 18.10.2021 14:07:4218.10.2021 14:07:42CZ

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství! Jen pro země EU Elektrické nářadí a přístroje neodhazujte do do- movního odpadu! Podle evropské směrnice 2012/19/ES o odpad- ních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovída- jícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy Einhell Ger- many AG. Technické změny vyhrazeny Anl_GC_PM_46_S_HW_E_SPK13.indb 120Anl_GC_PM_46_S_HW_E_SPK13.indb 120 18.10.2021 14:07:4218.10.2021 14:07:42CZ

9. Plán vyhledávání chyb

Varovný pokyn: než začnete provádět inspekční nebo nastavovací práce, nejdříve vypnout motor a odpojit kabelovou koncovku zapalovací svíčky. Varovný pokyn: Pokud po nastavení nebo opravě motor několik minut běžel, myslete na to, že jsou vý- fuk a jiné díly horké. Tedy nedotýkat se, aby se zabránilo popálení. Porucha Možná příčina Odstranění Neklidný chod, silné vibrování přístroje - Povolené šrouby - Povolené upevnění nože - Nevyvážené nože - Zkontrolovat šrouby - Zkontrolovat upevnění nože - Nůž vyměnit Motor neběží - Páčka spuštění/vypnutí motoru nestlačena - Defektní zapalovací svíčka - Palivová nádrž prázdná - Stlačit páčku spuštění/vypnutí mo- toru - Zapalovací svíčku vyměnit - Doplnit palivo Motor běží nepravidelně - Znečištěný vzduchový fi ltr - Zapalovací svíčka znečištěná - Vyčistit vzduchový fi ltr - Vyčistit zapalovací svíčku Trávník žloutne, nepravidelné sekání - Nůž není ostrý - Výška sekání příliš nízká - Naostřit nůž - Nastavit správnou výšku Vyhazování trávy je nečisté - Výška sekání p říliš nízká - Nůž opotřebovaný - Sběrací koš ucpaný - Nastavit správně - Vyměnit nůž - Vyprázdnit sběrací koš Baterie se nenabíjí - Špatný kontakt konektorových spo- jení k baterii - Baterie je poškozená - Vyčistit kontakty - Baterii nechat zkontrolovat od- borníkem a popř. vyměnit Startér se neotáčí - Baterie prázdná - Baterie nepřipojena - Konektorová spojení nejsou k dis- pozici - Nabít baterii - Připojit baterii - Zkontrolovat konektorová spojení Anl_GC_PM_46_S_HW_E_SPK13.indb 121Anl_GC_PM_46_S_HW_E_SPK13.indb 121 18.10.2021 14:07:4318.10.2021 14:07:43CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Vzduchový fi ltr, lanovody, sběrací koš, pneumati- ky, pojezdová spojka Spotřební materiál/spotřební díly* Nůž Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_GC_PM_46_S_HW_E_SPK13.indb 122Anl_GC_PM_46_S_HW_E_SPK13.indb 122 18.10.2021 14:07:4318.10.2021 14:07:43CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

čeny: - Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na:

www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_GC_PM_46_S_HW_E_SPK13.indb 123Anl_GC_PM_46_S_HW_E_SPK13.indb 123 18.10.2021 14:07:4318.10.2021 14:07:43SK

1. Bezpečnostné pokyny pre ručne

vedenú kosačku Pokyny

1. Starostlivo si prečítajte návod na obsluhu.

4. Vymeňte defektné tlmiče výfuku.

5. U strojoch na kolesách platí: Koste vždy

7. Nekoste na nadmerne strmých svahoch.

10. Nepoužívajte kosačku nikdy s poškodenými

výrobcu. Dbajte na dostatočný odstup vašich nôh od noža.

15. Motor neštartujte, ak stojíte pred vyhadzo-

17. Nikdy nedvíhajte ani neprenášajte kosačku s

20. Pri odstavení motora sa musí plynová páčka

22. Buďte opatrní pri nastavovacích prácach

28. Buďte obzvlášť opatrní pri kosení na brehoch

v jej blízkosti. Smerujte vyhadzovanie trávy preč od cesty.

2. Nikdy neskladujte kosačku s benzínom v

3. Pred uložením kosačky v uzatvorených

priestoroch je potrebné nechať motor dostatočne vychladnúť.

4. Aby sa zabránilo nebezpečenstvu vzniku

ste zabránili nedovolenému používaniu.

1.1 Bezpečnostné pokyny nabíjačky

Dbajte na pokyny výrobcu batérie.

Dbajte na údaje a upozornenia výrobcu baté- rie o nabíjaní batérie.

Nepoužívajte kábel na iné účely.

Nenoste nabíjačku zavesenú za kábel a nepoužívajte ho aby ste ním vytiahli zástrčku zo zásuvky. Chráňte elektrický kábel pred teplom, olejom a ostrými hranami.

Udržujte pripojenia čisté a chráňte ich pred koróziou.

Pri pripojení a nabíjaní batérie musíte nosiť ochranné rukavice odolné voči kyselinám a ochranné okuliare.

Pozor! Neprekračujte dobu nabíjania. Po ukončení nabíjania vytiahnite sieťovú elektrickú zástrčku zo zásuvky a oddeľte nabíjačku od batérie.

1.2 Bezpečnostné opatrenia pre batérie

1. Vždy dbajte na to, aby boli batérie založené

so správnou polaritou (+ a –), tak ako je uve- dené na batérii.

2. Batérie neskratujte.

11. Pri výmene batérie nenechávajte deti bez do-

12. Neuchovávajte batérie v blízkosti ohňa, pecí

alebo iných tepelných zdrojov. Nevystavu- je batériu priamemu slnečnému žiareniu. Nepoužívajte ju ani ju neuskladňujte vo vozid- lách v horúcom počasí.

13. Nepoužité batérie držte v dostatočnej vzdi-

1) Prečítajte si návod na obsluhu

2) Výstraha! Nebezpečenstvo v dôsledku

8) Tankujte len s vypnutým motorom.

2. Palivové čerpadlo (pumpa)

3. Horné a spodné posuvné držadlo

10. 3x káblová svorka

15. Nabíjacia zástrčka

Skontrolujte, či obsah dodávky kompletný.

Horné a spodné posuvné držadlo

Zošit údržby benzínovej kosačky

Bezpečnostné pokyny batérie

1. Namontujte spodné a horné posuvné držadlo

priložených káblových svoriek (pol. 10) na posuvnom držadle.

2. Stlačiť 3x palivové čerpadlo (pumpu) (obr. 6/

4. Naštartujte motor otočením kľúčika

2. Stlačiť 3x palivové čerpadlo (pumpu) (obr. 6/

4. Naštartujte motor pomocou reverzného

premávku. Smerujte vyhadzovanie trávy preč od cesty.

4. Pred opätovným použitím vyprázdnite vrece

ste zabránili nedovolenému používaniu.

6. Dbajte na to, aby nestála kosačka v blízkosti

10. Nikdy neskladujte benzín v blízkosti zdroja

7. Čistenie, údržba, skladovanie,

2. Vyprázdnite benzínovú nádrž pomocou ben-

6. Po vypustení starého oleja kosačku znovu

7.2.5 Údržba vzduchového fi ltra (obr. 10)

1. Vyprázdnite benzínovú nádrž vhodnou benzí-

3. Po každej sezóne urobte výmenu oleja. Za

týmto účelom odstráňte starý motorový olej zo zahriateho motora a doplňte nový olej.

spotreboval zvyškový benzín.

3. Vyprázdnite motorový olej z teplého motora.

horné a spodné posuvné držadlo a motor, aby ste tak zabránili odieraniu.
