KÄYTTÖOHJE GCPM 46 S HWE EINHELL

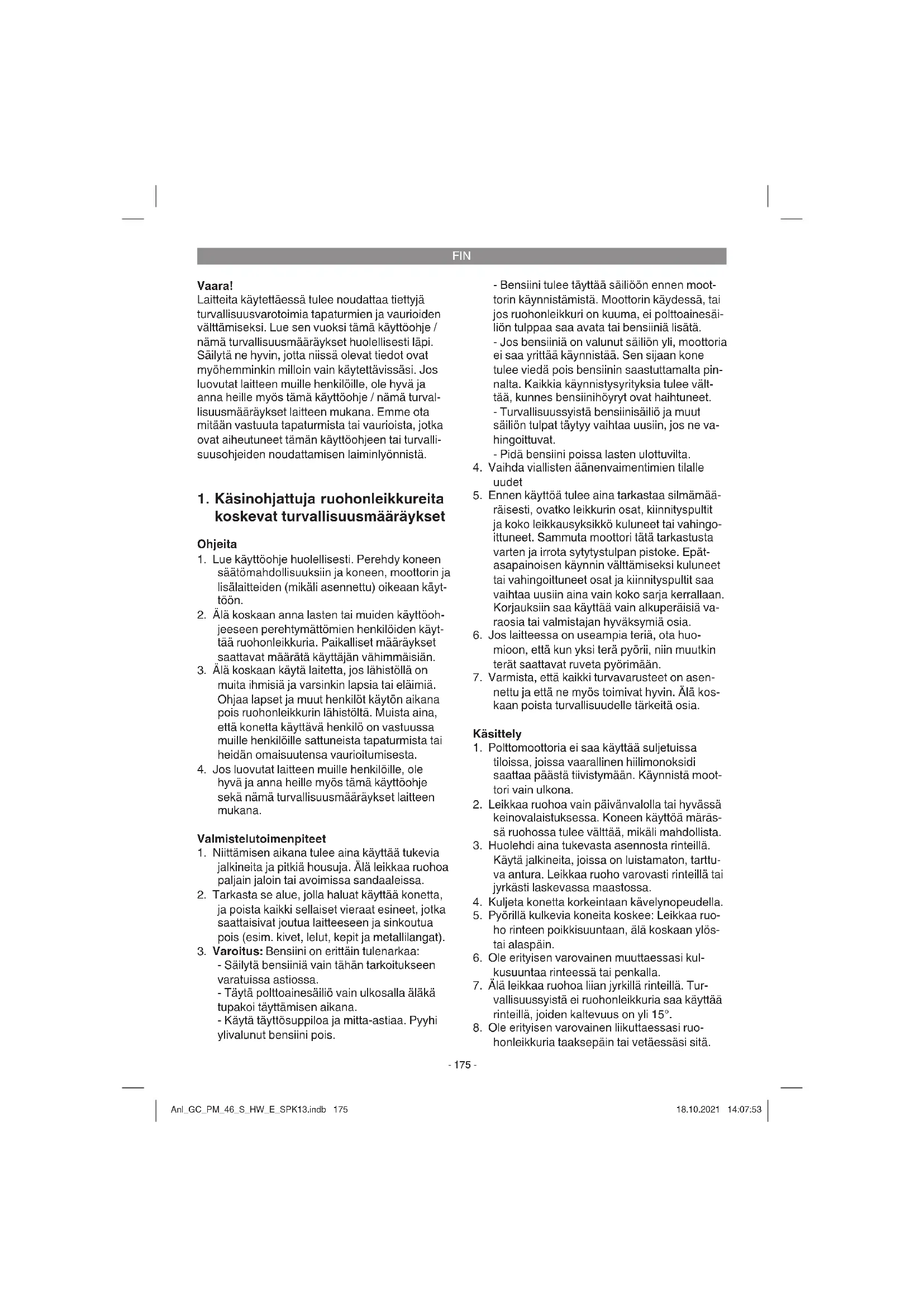

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Käsinohjattuja ruohonleikkureita

koskevat turvallisuusmääräykset Ohjeita

1. Lue käyttöohje huolellisesti. Perehdy koneen

säätömahdollisuuksiin ja koneen, moottorin ja lisälaitteiden (mikäli asennettu) oikeaan käyt- töön.

2. Älä koskaan anna lasten tai muiden käyttöoh-

jeeseen perehtymättömien henkilöiden käyt- tää ruohonleikkuria. Paikalliset määräykset saattavat määrätä käyttäjän vähimmäisiän.

3. Älä koskaan käytä laitetta, jos lähistöllä on

muita ihmisiä ja varsinkin lapsia tai eläimiä. Ohjaa lapset ja muut henkilöt käytön aikana pois ruohonleikkurin lähistöltä. Muista aina, että konetta käyttävä henkilö on vastuussa muille henkilöille sattuneista tapaturmista tai heidän omaisuutensa vaurioitumisesta.

4. Jos luovutat laitteen muille henkilöille, ole

hyvä ja anna heille myös tämä käyttöohje sekä nämä turvallisuusmääräykset laitteen mukana. Valmistelutoimenpiteet

1. Niittämisen aikana tulee aina käyttää tukevia

jalkineita ja pitkiä housuja. Älä leikkaa ruohoa paljain jaloin tai avoimissa sandaaleissa.

2. Tarkasta se alue, jolla haluat käyttää konetta,

ja poista kaikki sellaiset vieraat esineet, jotka saattaisivat joutua laitteeseen ja sinkoutua pois (esim. kivet, lelut, kepit ja metallilangat).

3. Varoitus: Bensiini on erittäin tulenarkaa:

- Säilytä bensiiniä vain tähän tarkoitukseen varatuissa astiossa. - Täytä polttoainesäiliö vain ulkosalla äläkä tupakoi täyttämisen aikana. - Käytä täyttösuppiloa ja mitta-astiaa. Pyyhi ylivalunut bensiini pois. - Bensiini tulee täyttää säiliöön ennen moot- torin käynnistämistä. Moottorin käydessä, tai jos ruohonleikkuri on kuuma, ei polttoainesäi- liön tulppaa saa avata tai bensiiniä lisätä. - Jos bensiiniä on valunut säiliön yli, moottoria ei saa yrittää käynnistää. Sen sijaan kone tulee viedä pois bensiinin saastuttamalta pin- nalta. Kaikkia käynnistysyrityksia tulee vält- tää, kunnes bensiinihöyryt ovat haihtuneet. - Turvallisuussyistä bensiinisäiliö ja muut säiliön tulpat täytyy vaihtaa uusiin, jos ne va- hingoittuvat. - Pidä bensiini poissa lasten ulottuvilta.

4. Vaihda viallisten äänenvaimentimien tilalle

5. Ennen käyttöä tulee aina tarkastaa silmämää-

räisesti, ovatko leikkurin osat, kiinnityspultit ja koko leikkausyksikkö kuluneet tai vahingo- ittuneet. Sammuta moottori tätä tarkastusta varten ja irrota sytytystulpan pistoke. Epät- asapainoisen käynnin välttämiseksi kuluneet tai vahingoittuneet osat ja kiinnityspultit saa vaihtaa uusiin aina vain koko sarja kerrallaan. Korjauksiin saa käyttää vain alkuperäisiä va- raosia tai valmistajan hyväksymiä osia.

6. Jos laitteessa on useampia teriä, ota huo-

mioon, että kun yksi terä pyörii, niin muutkin terät saattavat ruveta pyörimään.

7. Varmista, että kaikki turvavarusteet on asen-

nettu ja että ne myös toimivat hyvin. Älä kos- kaan poista turvallisuudelle tärkeitä osia. Käsittely

1. Polttomoottoria ei saa käyttää suljetuissa

tiloissa, joissa vaarallinen hiilimonoksidi saattaa päästä tiivistymään. Käynnistä moot- tori vain ulkona.

2. Leikkaa ruohoa vain päivänvalolla tai hyvässä

keinovalaistuksessa. Koneen käyttöä märäs- sä ruohossa tulee välttää, mikäli mahdollista.

3. Huolehdi aina tukevasta asennosta rinteillä.

Käytä jalkineita, joissa on luistamaton, tarttu- va antura. Leikkaa ruoho varovasti rinteillä tai jyrkästi laskevassa maastossa.

4. Kuljeta konetta korkeintaan kävelynopeudella.

5. Pyörillä kulkevia koneita koskee: Leikkaa ruo-

ho rinteen poikkisuuntaan, älä koskaan ylös- tai alaspäin.

6. Ole erityisen varovainen muuttaessasi kul-

kusuuntaa rinteessä tai penkalla.

7. Älä leikkaa ruohoa liian jyrkillä rinteillä. Tur-

vallisuussyistä ei ruohonleikkuria saa käyttää rinteillä, joiden kaltevuus on yli 15°.

8. Ole erityisen varovainen liikuttaessasi ruo-

honleikkuria taaksepäin tai vetäessäsi sitä. Anl_GC_PM_46_S_HW_E_SPK13.indb 175Anl_GC_PM_46_S_HW_E_SPK13.indb 175 18.10.2021 14:07:5318.10.2021 14:07:53FIN

Kompastumisvaara! Toimi erityisen varovasti kääntäessäsi ruohonleikkuria toiseen suunta- an tai vetäessäsi sitä lähellesi.

9. Pysäytä terä aina kun ruohonleikkuria täytyy

kallistaa, sitä kuljetetaan muiden kuin ruo- hoalueiden yli tai kun ruohonleikkuri viedään leikattavalle alueelle tai siltä pois.

10. Älä koskaan käytä ruohonleikkuria, jos sen

suojavarusteet tai suojaristikot ovat vahingo- ittuneet, tai ilman siihen asennettuja suoja- laitteita, esim. törmäyspeltejä ja/tai silpunke- ruulaitteita.

11. Älä muuta moottorin perussäätöjä tai käytä

sitä ylikierroksilla.

12. Irrota moottorin jarru, ennen kuin käynnistät

13. Käynnistä moottori varoen valmistajan anta-

mien ohjeiden mukaisesti. Huolehdi siitä, että jalkasi ovat riittävän kaukana terästä.

14. Moottoria käynnistettäessä ei ruohonleikkuria

saa kallistaa, paitsi jos ruohonleikkuria täytyy nostaa käynnistyksen aikana. Tässä tapauk- sessa sitä saa kallistaa vain sen verran kuin on välttämätöntä, ja tällöin nostetaan vain käyttäjästä pois olevaa sivua ylös.

15. Älä käynnistä moottoria seistessäsi poistoka-

16. Älä koskaan työnnä käsiäsi tai jalkojasi pyö-

rivien osien viereen tai alle. Pysy aina poissa poistoaukon lähettyviltä.

17. Älä koskaan nosta tai kanna ruohonleikkuria

18. Sammuta moottori ja vedä sytytystulpan

pistoke irti, varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin: - ennen kuin irroitat juuttumisia tai poistat tuk- keutumia poistokanavasta. - ennen kuin tarkastat tai puhdistat ruohon- leikkurin tai suoritat sille muita toimia. - sen jälkeen kun olet osunut vieraaseen esi- neeseen. Tarkasta, onko ruohonleikkuri vahingoittunut, ja suorita tarvittavat korjaustyöt, ennen kuin käynnistät ruohonleikkurin uudelleen ja jatkat työskentelyä. Jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti, tulee se tarkastaa välittömästi.

19. Sammuta moottori, varmista, että kaikki liikku-

vat osat ovat pysähtyneet täysin: - ennen kuin poistut ruohonleikkurin luota - ennen kuin lisäät polttoainetta.

20. Kun moottori sammutetaan, tulee kaasuvipu

kääntää asentoon “Stop”. Bensiinihana (mikä- li asennettu) täytyy sulkea.

21. Koneen käyttäminen liiallisella nopeudella

saattaa lisätä tapaturman vaaraa.

22. Ole varovainen suorittaessasi säätötoimia

koneeseen ja vältä sormien jäämistä puser- ruksiin liikkuvan leikkurin ja laitteen kiinteiden osien väliin.

23. Varo kuumia osia. Kuuma moottori, pakoputki

tai voimansiirto saattaa aiheuttaa palovam- moja. Älä kosketa niihin.

24. Ohjaustankojen määrittämä käyttäjän ja

terärungon välinen turvaetäisyys tulee aina säilyttää.

25. Tarkasta leikkuri, terä ja muut osat, jos olet

ajanut johonkin kiinteään kappaleeseen tai jos laite tärisee tavallista voimakkaammin.

26. Työskentely rajuilmassa tai salaman vaaran

uhatessa on kielletty.

27. Älä käytä ruohonleikkuria, jos olet väsynyt tai

sairas, tai huumeiden, alkoholin tai lääkkei- den vaikutuksen alaisena.

28. Ole erityisen varovainen leikatessasi ruohoa

purojen, lammikoiden tms. rannalla.

29. Tarkkaile, onko ruohossa kiinteitä esineitä.

Ruohonleikkuri saattaa vahingoittua tai niistä voi aiheutua tapaturmia.

30. Tarkkaile tieliikennettä tiellä tai tien lähellä liik-

kuessasi. Huolehdi siitä, ettei silppua heitetä kadulle.

31. Vältä paikkoja, joissa pyörät eivät enää tartu

tai leikkaaminen on epävarmaa. Varmista en- nen taaksepäin liikkumista, ettei takanasi ole pieniä lapsia.

32. Säädä tiheässä, korkeassa ruohossa suurin

leikkausteho päälle ja liiku ruohoa leikatessa- si hitaammin. Huolto ja säilytys

1. Huolehdi siitä, että kaikki mutterit, pultit ja

ruuvit on kiristetty tiukkaan ja että laite on tur- vallisessa käyttökunnossa. Löystyneet ruuvit täytyy kiristää.

2. Älä koskaan säilytä ruohonleikkuria, jonka

polttoainesäiliössä on bensiiniä, sellaisessa rakennuksessa, jossa bensiinihöyryt saatta- vat päästä kosketuksiin avotulen tai kipinöi- den kanssa. Kaasuhöyryt saattavat aiheuttaa räjähdyksen.

3. Anna moottorin jäähtyä ennen kuin pysäköit

ruohonleikkurin suljettuihin tiloihin.

4. Palovaaran välttämiseksi pidä moottori, pako-

putki sekä polttoainesäiliön ympäristö puhta- ana ruohosta, lehdistä tai ulospurkautuvasta rasvasta (öljystä).

5. Tarkasta säännöllisin väliajoin, onko silpun-

keräyslaitteessa kulumia tai onko sen toimivu- us vähentynyt. Anl_GC_PM_46_S_HW_E_SPK13.indb 176Anl_GC_PM_46_S_HW_E_SPK13.indb 176 18.10.2021 14:07:5318.10.2021 14:07:53FIN

6. Vaihda kuluneet tai vahingoittuneet osat tur-

vallisuussyistä heti uusiin.

7. Irrota sytytystulpan pistoke estääksesi luvat-

8. Poista ruoho, lehdet, voitelurasva ja öljy en-

nen varastoimista. Älä säilytä mitään muita esineitä leikkurin päällä.

9. Jos ruohonleikkuria ei käytetä pitempään,

tyhjennä bensiinisäiliö bensiinin poisimu- pumppua käyttäen. Voit hankkia sellaisen rakennustarvikeliikkeestä.

10. Kiellä lapsia käyttämästä ruohonleikkuria. Se

1.1 Latauslaitteen turvallisuusmääräykset

Akkua ladattaessa tulee ehdottomasti käyttää suojalaseja ja käsineitä! Syövyttävä happo aiheuttaa vakavan tapaturmanvaaran!

Akkua ladattaessa ei saa käyttää synteetti- sistä kuiduista valmistettuja vaatteita, jotta vältetään sähköstaattisten purkautumisien aiheuttamat kipinät.

VAROITUS! Räjähdysalttiita kaasuja – avotul- ta ja kipinöitä tulee välttää

Laturissa on rakenneosia, kuten esim. kytki- miä ja varoke, jotka saattavat aiheuttaa va- lokaaren ja kipinöitä. Huolehdi ehdottomasti autotallin tai tilan hyvästä tuuletuksesta!

Laturi on tarkoitettu vain huoltoa tarvitsemat- tomien 12V-akkujen lataamiseen.

Ei saa ladata “uudelleen ladattavaksi sopi- mattomia akkuja” tai viallisia akkuja.

Noudata akun valmistajan antamia ohjeita.

Irrota laite verkosta ennen kuin liität akun sii- hen tai irrotat liitännän.

Huomio! Vältä avotulta ja kipinöitä.

Ladatessa vapautuu räjähtävää paukkukaa- sua.

Käytä laitetta vain kuivissa tiloissa.

Varo! Akkuhappo on syövyttävää.

Iholle ja vaatteisiin joutuneet roiskeet on pestävä heti pois saippuavedellä. Silmiin joutuneet happoroiskeet on huuhdottava heti vedellä (15 min ajan) ja hakeuduttava lääkä- rinhoitoon.

Älä lataa akkuja, joita ei voi ladata.

Noudata akun valmistajan akun lataamisesta antamia ohjeita.

Älä lataa useampia akkuja samanaikaisesti.

Verkkoliitäntäjohdon ja latausjohtojen tulee olla moitteettomassa kunnossa

Pidä lapset poissa akun ja laturin läheltä.

Huomio! Kun havaitset pistävän kaasunhajun, räjähdysvaara on välitön. Älä sammuta laitet- ta. Älä erota akkua verkosta. Tuuleta tila heti hyvin. Anna huoltokorjaamon tarkastaa akku.

Älä käytä johtoa väärin.

Älä kanna laturia johdosta, äläkä irroita pistoketta pistorasiasta johdosta vetämällä. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä reunoilta.

Tarkasta, onko laitteesi vaurioitunut.

Vialliset tai vahingoittuneet osat tulee kor- jauttaa asiantuntevasti alan ammattikorjaa- mossa tai vaihtaa uusiin, ellei käyttöohjeessa ole nimenomaan toisin sanottu.

Noudata annettuja verkon jännitearvoja.

Pidä liitännät puhtaina ja suojaa niitä korroo- siolta.

Laite tulee irrottaa verkosta kaikkien puhdis- tus- ja huoltotoimien ajaksi.

Akkua liitettäessä ja ladattaessa tulee käyttää haponkestäviä suojakäsineitä ja suojalaseja.

Huomio! Älä ylitä latausaikaa. Kun latausaika on päättynyt, vedä verkkopistoke pistorasias- ta ja irroita laturi akusta.

1.2 Akkuja koskevat turvallisuusmääräykset

1. Huolehdi aina siitä, että akut asetetaan pai-

kalleen oikeanapaisesti (+ ja –), kuten akkuun on merkitty.

2. Älä liitä akkuja oikosulkuun.

3. Älä lataa akkuja, joita ei ole tehty uudelleenla-

4. Älä tyhjennä akun latausta liian tyhjäksi!

5. Älä kuumenna akkuja!

6. Älä hitsaa tai juota suoraan akkujen pintaan!

7. Älä pura akkuja osiin!

8. Älä vääristä akkujen muotoa!

9. Älä heitä akkuja avotuleen!

10. Säilytä akut poissa lasten ulottuvilta.

11. Älä anna lasten vaihtaa akkuja ilman val-

12. Älä säilytä akkuja avotulen, liesien tai muiden

lämmönlähteiden lähellä. Älä aseta akkua suoraan auringonpaisteeseen. Älä käytä tai säilytä niitä ajoneuvoissa kuumalla säällä.

13. Pidä käyttämättömät akut poissa metalliesin-

eiden läheltä. Niistä saattaa aiheutua akun oikosulku ja täten vaurioita, palovammoja ja jopa tulipalon vaara.

14. Ota akut pois laitteesta, jos sitä ei käytetä

15. ÄLÄ KOSKAAN tartu vuotaneisiin akkuihin

ilman tarvittavia suojavarusteita. Jos vuo- tanutta nestettä joutuu iholle, tulee tämä ihoalue huuhdella heti juoksevalla vedellä. Ehkäise joka tapauksessa tämän nesteen joutuminen silmiin tai suuhun. Jos näin kuiten- kin käy, hakeudu heti lääkärinhoitoon. Anl_GC_PM_46_S_HW_E_SPK13.indb 177Anl_GC_PM_46_S_HW_E_SPK13.indb 177 18.10.2021 14:07:5418.10.2021 14:07:54FIN

16. Puhdista akun kontaktit sekä myös niiden

vastakontaktit laitteessa ennen akkujen asettamista paikalleen. Tätä laitetta saavat vähintään 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut tai joilla ei ole tarvit- tavaa kokemusta ja tietoutta, käyttää ainoastaan valvottuina tai jos heitä on opastettu käyttämään laitetta turvallisesti ja he ymmärtävät sen käytöstä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteel- la. Lapset saavat suorittaa puhdistus- ja käyttäjä- huoltotoimia ainoastaan aikuisen valvonnassa. Hävittäminen Akut: Vain autokorjaamoiden, erityisten keräyspi- steiden tai erikoisjätteen keräyspisteiden kautta. Tiedustele asiaa kunnanhallinnosta. Varoitus! Ennen ruohonleikkurin kallistamista akku täytyy ottaa siitä pois. Akkuhappoa voisi mu- uten vuotaa pois. Jäämäriskit: Silloinkin kun käytät tätä laitetta määräysten mukaisesti, jää jäljelle joitain riskejä. Tämän laitteen rakenteesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. kuulovaurioita, ellei käytetä soveliaita kuulo-

2. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Laitteessa olevan ohjekilven selostus (katso kuvaa 21)

2) Varoitus! Poissinkoutuvista osista aiheutuu

vaara. Säilytä turvallinen välimatka

3) Vaara! Varo teräviä teriä – Sammuta moottori

ja vedä sytytystulpan pistoke irti ennen kaik- kia huolto-, kunnostus-, puhdistus- ja säätö- toimia

4) Ennen käyttöönottoa täytä öljyä ja polttoainet-

5) Huomio! Käytä kuulosuojuksia ja suojalaseja

6) Taattu äänen tehotaso.

7) Varo! Osat ovat kuumia. Säilytä välimatka.

8) Täytä polttoainetta vain moottorin ollessa

9) Varoitus viiltohaavan vaarasta. Huomio, terät

11) Moottorin käynnistys-/sammutusvipu

(I=moottori päälle; 0=moottori pois)

12) Ajovipu (kytkinvipu)

13) Saa käyttää vain kuivissa tiloissa

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuvat 1-20)

1a. Moottorin käynnistys-/sammutusvipu (mootto- rijarru) 1b. Ajovipu (kytkinvipu)

2. Polttoainepumppu (rikastin)

3. Ylempi ja alempi työntösanka

4a. Silppupussi 4b. Täyttömäärän näyttö 5a. Poistoluukku 5b. Kiilahihnan suojus

6. Polttoainesäiliön täyttötulppa

7. Öljyn täyttöruuvi

8. Leikkauskorkeuden säätövipu

9a. Käynnistysvaijeri 9b. Käynnistysvaijerin koukku

10. 3 johtokiinnitintä

11a. 2 tähtikantamutteria 11b. 2 tähtikantamutteria 12a. 2 lyhyttä ruuvia 12b. 2 pitkää ruuvia

13. Sytytystulppa-avain

16. Laiteverkon pistoke

21. 2 kpl virtalukon avaimia

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että valmiste on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai lähim- pään toimivaltaiseen rakennustarvikeliikkeeseen ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat takuumääräykset ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Huomio! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Bensiiniruohonleikkuri

Ylempi ja alempi työntösanka

4 tähtikantamutteria

2 kpl virtalukon avaimia

1 käynnistysvaijerin koukku

Bensiiniruohonleikkurin huoltokirja

Akun turvallisuusmääräykset

Alkuperäiskäyttöohjeen käännös

3. Määräysten mukainen käyttö

Laitetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyt- tö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista. Bensiinikäyttöinen ruohonleikkuri on tarkoitettu yksityiseen käyttöön koti- ja harrastuspuutarhas- sa. Yksityiseen koti- ja puutarhakäyttöön kuuluviksi katsotaan sellaiset ruohonleikkurit, joiden vuosit- tainen käyttötuntimäärä ei yleensä ylitä 50 tuntia ja joita käytetään etusijassa ruoho- ja nurmik- koalueiden hoitoon, mutta ei yleisillä puisto- tai torialueilla, urheilukentillä tai maa- ja metsätalou- dessa. Latauslaite on tarkoitettu huoltoa tarvitsemattomi- en 12V-käynnistinakkujen lataamiseen. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsity- öläis- tai teollisuustarkoituksiin. Emme hyväksy mitään takuuvaateita, jos laitetta käytetään pien- teollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Valmistajan oheistaman käyttöohjeen noudatta- minen on ruohonleikkurin määräysten mukaisen käytön edellytys. Käyttöohjeesta löytyvät myös käyttö-, huolto- ja kunnossapitoehdot. Huomio! Käyttäjään kohdistuvan loukkaantu- misvaaran vuoksi ei ruohonleikkuria saa käyttää seuraavissa töissä: pensaikkojen, pensasaitojen ja koristepensaiden leikkaamiseen, kattoistutus- ten tai parvekekukkalaatikoiden rönsykasvien tai ruohon leikkaamiseen tai pienentämiseen, jalkakäytävien puhdistamiseen (roskien imuun) tai silppurina puiden tai pensasaitojen leikkaus- jätteiden pienentämiseen. Ruohonleikkuria ei myöskään saa käyttää moottorikuokkana maan- kohoumien tasoittamiseen, kuten esim. myyrän- kasojen levittämiseen. Turvallisuussyistä ruohonleikkuria ei saa käyttää minkääntyyppisten muiden työkalujen ja työka- lusarjojen voimanlähteenä. Anl_GC_PM_46_S_HW_E_SPK13.indb 179Anl_GC_PM_46_S_HW_E_SPK13.indb 179 18.10.2021 14:07:5418.10.2021 14:07:54FIN

Moottorityyppi ....yksisylinterinen nelitahtimoottori .....................................................146 ccm / 2 kW Työkierrosluku n

......................................1,75 dB Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Tärinänpäästöarvo a

Pitkäaikaista työskentelyä tulisi välttää voimak- kaan melun ja tärinänkehityksen vuoksi. Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä.

5. Ennen käyttöönottoa

5.1 Osien kokoaminen

Toimitustilassa muutamat osat toimitetaan irrallisi- na. Kokoaminen on helppoa, jos noudatat seuraa- vassa annettuja ohjeita Huomio! Kokoamiseen ja huoltotoimiin tarvitset lisäksi seuraavat työkalut, jotka eivät sisälly toi- mitukseen:

laakean öljynkeräysastian (öljynvaihtoa var- ten)

mittapikarin, 1 litra (öljyn / bensiinin kestävä)

suppilon (tulee sopia säiliön bensiinintäyttö- nysään)

talouspyyhkeitä (öljyn / bensiinin roiskeiden pyyhkimiseen; hävitettävä huoltoasemalla)

bensiinin imupumpun (muovimalli, saatavana rakennustarvikeliikkeistä)

käsipumpulla varustetun öljykannun (saatava- na rakennustarvikeliikkeistä)

moottoriöljyä Asennus

1. Asenna ylempi ja alempi työntösanka (nro

3) kuten kuvissa 3a-3b näytetään. Valitse

kiinnitysrei’istä se, jonka avulla sangan kor- keus on sopivin. Tärkeää! Säädä sama korkeus molemmin puolin!

2. Ripusta käynnistysvaijerin kahva (nro 9a) sille

tarkoitettuun koukkuun, kuten kuvassa 3c näytetään.

3. Kiinnitä vaijerit mukana toimitetuilla johtoni-

puttimilla (nro 10) työntösankaan.

4. Nosta poistoluukkua (nro 5a) yhdellä kädellä

ja ripusta roskapussi (nro 4a) paikalleen ku- ten kuvassa 4a näytetään Huomio! Akulle tehtävissä toimissa ja sen hä- vittämisessä tulee noudattaa valmistajan antamia turvallisuusmääräyksiä. Varoitus! Ennen akun asentamista tämän suo- rittavan henkilön tulee ottaa metallirannerenkaat, rannekello, renkaat yms. pois. Jos nämä esineet joutuvat kosketuksiin akun napojen tai jännitte- ellisten johtojen kanssa, voi tästä aiheutua palo- vammoja. Varoitus! Tarkasta ennen jokaista käynnistämistä johtojen ja pistokkeiden eristeet. Jos eristys on viallinen, laitetta ei saa käynnistää. Anl_GC_PM_46_S_HW_E_SPK13.indb 180Anl_GC_PM_46_S_HW_E_SPK13.indb 180 18.10.2021 14:07:5418.10.2021 14:07:54FIN

Varoitus! Anna vain alan ammattikorjaamon tai valmistajan suorittaa tarvittavat korjaustyöt.

5.2 Akun asentaminen ja poistaminen

(kuvat 13-16) Huomio! Käytä ruohonleikkuria ainoastaan huol- toa tarvitsemattoman 12V-akun kanssa. Ota akun kansi pois (kuva 13/nro 18). Aseta akku (nro 19) jalustalle (kuva 14). Liitä ensin punainen johto + -napaan ja sitten musta johto – -napaan (kuva 15). Liitä akun pistoke (kuva 16/nro 17) ruohonleikkurin laiteverkon pistokkeeseen (kuva 16/nro 16). Purkaminen tehdään päinvastaisessa järjestyksessä.

5.3 Akun lataaminen latauslaitteella

(kuvat 17-19) Jos akun lataus on tyhjentynyt, akku ladataan uudelleen kotitalousverkosta latauslaitteen avulla (kuuluu toimitukseen). Erota akku laiteverkosta vetämällä akkupistoke (nro 17) irti laiteverkon pis- tokkeesta (nro 16). Noudata lataamisen aikana akun valmistajan an- tamia turvallisuusmääräyksiä. Sen jälkeen kun akku on liitetty latauslaitteeseen yhdistämällä akkupistoke (nro 17) latauspistok- keeseen (nro 15), voit liittää latauslaitteen pisto- rasiaan, jonka jännite on 230V~50Hz. Liittäminen pistorasiaan, jossa on muu verkkojännite, on kielletty. Latauslaitteen punainen merkkivalo näyttää, että akku ladataan. 8-9 tunnin kuluttua akku on ladattu täyteen. Tämä näytetään latauslaitteen vihreällä merkkivalolla. Kun lataaminen on päättynyt (vihreä merkkivalo palaa), erota latauslaite sähköverkosta. Liitä ak- kupistoke ruohonleikkurin laiteverkon pistokkee- seen ja pane akun kansi takaisin paikalleen. Huomio! Lataamisessa saattaa kehittyä vaar- allista paukkukaasua, sen vuoksi on vältettävä kipinöiden muodostumista ja avotulta lataamisen aikana. Latauksen keston laskeminen: Latauksen kesto määräytyy akun lataustilan pe- rusteella. Tyhjän akun latausaika voidaan laskea suunnilleen seuraavalla kaavalla: Latausaika / h = Akun kapasiteetti Ah / Amp. (aritm. latausvirta) Esimerkki = 4 Ah / 0,4 A = 10 h kork. Normaalisti tyhjentyneeseen akkuun virtaa kor- kea alkuvirta, joka on suunnilleen nimellisvirran suuruinen. Kun latausaika pitenee, niin latausvirta laskee.

5.4 Leikkauskorkeuden säätö

Huomio! Leikkauskorkeuden säädön saa teh- dä vain kun moottori on pysäytetty ja sytytys- tulpan pistoke irrotettu.

Ennen kuin aloitat ruohonleikkuun, tarkasta, etteivät terät ole tylstyneet tai niiden kiinnitys- välineet vahingoittuneet. Vaihda tylsät ja/tai vahingoittuneet leikkuuvälineet tarvittaessa aina sarjoittain uusiin, jotta niistä ei aiheudu epätasapainottumista. Sammuta moottori tätä tarkastusta varten ja irrota sytytystulpan pistoke.

Leikkauskorkeuden säätö tehdään keskeises- ti leikkauskorkeuden säätövivulla (kuva 7 / nro 8). Voit säätää eri leikkauskorkeuksia.

Toimenna leikkauskorkeuden säätövipu ja vedä se haluttuun asemaan. Anna leikkaus- korkeuden säätövivun lukittua paikalleen.

Huomio! Moottori toimitetaan ilman käyttöaineita. En- nen käyttöönottoa täytyy siksi ehdottomasti täyttää siihen öljyä ja bensiiniä. Akkua ei ole liitetty toimitustilassa. Liitä akku en- nen käyttöönottoa kuten luvussa 5.2 on selitetty. Lataa akku pitemmän seisonta-ajan jälkeen täy- teen ennen käyttöönottoa (luku 5.5).

1. Tarkasta öljymäärä (katso kohtaa 7.2.3).

2. Käytä suppiloa ja mitta-astiaa täyttäessäsi

bensiiniä koneeseen. Varmista, että bensiini on puhdasta. Varoitus: Käytä aina vain turvallista bensiinika- nisteria. Älä tupakoi bensiiniä täyttäessäsi. Sam- muta moottori ennen bensiinin täyttämistä ja anna moottorin jäähtyä muutaman minuutin ajan. Anl_GC_PM_46_S_HW_E_SPK13.indb 181Anl_GC_PM_46_S_HW_E_SPK13.indb 181 18.10.2021 14:07:5418.10.2021 14:07:54FIN

3. Varmista, että sytytyskaapeli on liitetty syty-

tystulppaan. Moottorin käynnistys-/sammutusvivun turva- tarkastus Ruohonleikkurin tahattoman käynnistymisen välttämiseksi sekä moottorin ja terien nopean pysäyttämisen varmistamiseksi vaaratilanteessa ruohonleikkuri on vaurustettu moottorin käyn- nistys-/sammutusvivulla (kuva 5a/ nro 1a). Sitä täytyy painaa (kuva 5b) ennen ruohonleikkurin käynnistämistä. Kun moottorin käynnistys-/sam- mutusvipu päästetään irti, tulee sen palata alku- asentoonsa (kuva 5a). Ennen kuin aloitat ruohonleikkuun, tulisi sinun suorittaa muutama koekäynnistys, jotta vipu ja vaijeri toimivat varmasti oikein. Toista tämä koe vielä kerran moottorin käynnis- tyttyä. Kun moottorin käynnistys-/sammutusvipu päästetään irti, niin moottorin tulee pysähtyä mu- utaman sekunnin kuluessa. Jos näin ei tapahdu, ota yhteyttä tekniseen asiakaspalveluun. Vaara: Leikkausterä pyörähtää käyntiin, kun moottori käynnistetään.

6.1 Moottorin käynnistys

6.1.1 Käynnistäminen sähkökäynnistimellä

1. Varmista, että sytytyskaapeli on liitetty syty-

2. Paina polttoainepumppua (rikastinta) (kuva 6/

nro 2) 3 kertaa Jos moottori on jo lämmennyt, niin tämän kohdan voi jättää pois.

3. Seiso ruohonleikkurin takana. Toimenna

moottorin käynnistys-/sammutusvipu (kuva 5b) yhdellä kädellä. Toinen kätesi on virtalu- kossa.

4. Käynnistä moottori kääntämällä virta-avainta

virtalukossa (kuva 1/nro 22). Kun moottori on käynnistynyt, käännä virta-avain heti takaisin alkuasentoonsa. Jos virta-avainta käännetään uudelleen moottorin käydessä, käynnistysjär- jestelmä vahingoittuu. Viite! Viileällä säällä saattaa olla tarpeen toistaa käynnistysmenettely useampaan kertaan.

6.2.1 Käynnistäminen vetokäynnistimellä

1. Varmista, että sytytyskaapeli on liitetty syty-

2. Paina polttoainepumppua (rikastinta) (kuva 6/

nro 2) 3 kertaa. Jos moottori on jo lämmennyt, niin tämän kohdan voi jättää pois.

3. Seiso ruohonleikkurin takana. Toimenna

moottorin käynnistys-/sammutusvipu (kuva 5b) yhdellä kädellä. Toinen kätesi on käynnis- tinkahvassa.

4. Käynnistä moottori vetokäynnistimellä (kuva

1/nro 9a). Vedä tätä varten kahvaa n. 10-15 cm ulos (kunnes tuntuu vastus) ja tempaise siitä sitten voimakkaasti. Jos moottori ei käyn- nisty, vedä kahvasta uudelleen. Viite! Älä anna vaijerin sinkoutua takaisin. Viite! Viileällä säällä saattaa olla tarpeen toistaa käynnistysmenettely useampaan kertaan. Ajomoottori Ajovipu/kytkinvipu (kuva 5a / nro 1b): Kun painat vipua (kuva 5c), niin kytkin kytketään ajokäytölle ja ruohonleikkuri lähtee liikkeelle moottorin käydessä. Päästä ajovipu irti riittävän ajoissa, jotta eteenpäin kulkeva ruohonleikkuri pysähtyy. Harjoittele käynnistämistä ja pysäyttä- mistä ennen ensimmäistä leikkuuta, kunnes olet oppinut käsittelemään konetta.

6.2 Ohjeita oikeaa leikkaamista varten

Vaara! Älä koskaan avaa poistoluukkua silpun- keräyslaitetta tyhjentäessäsi, kun moottori käy vielä. Pyörivä terä saattaa aiheuttaa ta- paturmia. Kiinnitä poistoluukku ja silppupussi aina huolellisesti. Sammuta moottori, ennen kuin otat ne pois. Sammuta moottori ennen kaikkia säätö-, huolto- ja korjaustoimia ja odota, kunnes terä ei enää pyöri. Irrota sytytystulpan pistoke.

6.3 Ennen ruohonleikkuuta

1. Käytä tarkoituksenmukaisia vaatteita. Käytä

tukevia jalkineita, ei sandaaleja tai tennistos- suja.

2. Tarkasta leikkausterän kunto. Vääntynyt tai

muulla tavoin vahingoittunut leikkausterä tu- lee vaihtaa uuteen alkuperäisterään.

3. Täytä bensiinisäiliö ulkona. Käytä täyttösup-

piloa ja mitta-astiaa. Pyyhi ylivalunut bensiini pois.

4. Lue käyttöohje sekä moottorin ja lisävarustei-

den ohjeet ja noudata niitä. Säilytä käyttöohje aina myös muiden laitteen käyttäjien ulottuvil- Anl_GC_PM_46_S_HW_E_SPK13.indb 182Anl_GC_PM_46_S_HW_E_SPK13.indb 182 18.10.2021 14:07:5518.10.2021 14:07:55FIN

5. Pakokaasut ovat vaarallisia. Käynnistä moot-

6. Varmista, että kaikki turvavarusteet on asen-

nettu ja että ne myös toimivat hyvin.

7. Laitetta saavat käyttää vain sellaiset henkilöt,

jotka ovat tähän sopivia.

8. Märän ruohon leikkaaminen saattaa olla vaar-

allista. Leikkaa ruoho kuivana, mikäli mahdol- lista.

9. Käske muiden henkilöiden ja lasten pysyä

poissa ruohonleikkurin läheltä.

10. Älä koskaan leikkaa ruohoa näkyvyyden ol-

11. Ota maassa lojuvat irralliset esineet pois en-

nen leikkaamaan ryhtymistä.

6.4 Ohjeita oikeaa leikkaamista varten

Huomio! Älä koskaan avaa poistoluukkua sil- punkeräyslaitetta tyhjentäessäsi, kun moot- tori käy vielä. Pyörivä terä saattaa aiheuttaa tapaturmia. Kiinnitä poistoluukku ja silppupussi aina huolelli- sesti. Sammuta moottori, ennen kuin otat ne pois. Ohjaustankojen määrittämä käyttäjän ja terärun- gon välinen turvaetäisyys tulee aina säilyttää. Erityisen varovaisesti tulee toimia penkereillä ja rinteillä tapahtuvan leikkuun ja kulkusuunnan muutosten aikana. Huolehdi pitävästä asennosta, käytä luistamattomin, pitävin anturoin varustettuja jalkineita ja pitkälahkeisia housuja. Leikkaa ruoho aina rinteen poikkisuuntaan. Turvallisuussyistä ei ruohonleikkuria saa käyttää rinteillä, joiden kaltevuus on yli 15°. Ole erityisen varovainen liikuttaessasi ruohonleik- kuria taaksepäin tai vetäessäsi sitä. Kompastu- misvaara!

6.5 Ruohon leikkaaminen

Leikkaa vain terävillä, hyväkuntoisilla terillä, jotta ruohonkorret eivät rispaannu ja ruoho kellastu. Kuljeta ruohonleikkuria mahdollisimman suoria ratoja pitkin, jotta syntyy siisti leikkuukuva. Tällöin tulee näiden ratojen mennä aina muutaman sent- timetrin verran päällekkäin, niin ettei jää käsittele- mättömiä kaistaleita. Pidä leikkurin rungon alapuoli puhtaana ja pois- ta ruohokertymät ehdottomasti heti. Kertymät vaikeuttavat käynnistämistä, huonontavat leikku- ulaatua ja häiritsevät ruohosilpun poistumista. Rinteissä leikkuuradat tulee valita rinteen poik- kisuuntaan. Ruohonleikkurin alasluistamisen voi estää liikuttamalla sitä viistosti ylöspäin. Valitse leikkauskorkeus aina ruohon pituuden mukaan. Leikkaa ruoho useammassa vaiheessa, niin että kerrallaan ruoho lyhenee korkeintaan 4cm. Sammuta moottori, ennen kuin tarkastat terän kunnon. Ota huomioon, että terä pyörii edelleen vielä muutaman sekunnin ajan moottorin sammut- tamisen jälkeenkin. Älä koskaan yritä pysäyttää terää. Tarkasta säännöllisin väliajoin, onko terä tukevasti kiinni, hyvässä kunnossa ja hyvin teroi- tettu. Teroita se tai vaihda se uuteen, jos näin ei ole. Mikäli liikkuva terä iskeytyy johonkin esinee- seen, sammuta ruohonleikkuri ja odota, kunnes terä on pysähtynyt kokonaan. Tarkasta sitten terän ja teränpidikkeen kunto. Jos ne ovat vahingoittu- neet, täytyy ne vaihtaa uuteen. Leikkausohjeita:

1. Tarkkaile, onko ruohossa kiinteitä esineitä.

Ruohonleikkuri saattaa vahingoittua tai niistä voi aiheutua tapaturmia.

2. Kuuma moottori, pakoputki tai voimansiirto

saattaa aiheuttaa palovammoja. Älä kosketa niihin!

3. Leikkaa ruoho varovasti rinteillä tai jyrkästi

laskevassa maastossa.

4. Päivänvalon väheneminen tai riittämätön

keinovalaistus ovat riittävä syy lopettaa ruo- hon leikkaaminen.

5. Tarkasta leikkuri, terä ja muut osat, jos olet

ajanut johonkin kiinteään kappaleeseen tai jos laite tärisee tavallista voimakkaammin.

6. Älä muuta säätöjä tai tee korjauksia ennen

moottorin sammuttamista. Vedä sytytyskaa- pelin pistoke irti.

7. Tarkkaile tieliikennettä tiellä tai tien lähellä liik-

kuessasi. Huolehdi siitä, ettei silppua heitetä kadulle.

8. Vältä paikkoja, joissa pyörät eivät enää tartu

tai leikkaaminen on epävarmaa. Ennen taak- sepäin siirtymistä varmista, ettei takanasi ole pieniä lapsia.

9. Kun ruoho on pitkää ja tiheää, säädä suurin

leikkausaste ja leikkaa tavallista hitaammin. Ennen kuin poistat ruohosilpun tai muun tukoksen, sammuta moottori ja irrota sytytys- johto. Anl_GC_PM_46_S_HW_E_SPK13.indb 183Anl_GC_PM_46_S_HW_E_SPK13.indb 183 18.10.2021 14:07:5518.10.2021 14:07:55FIN

10. Älä koskaan poista turvallisuudelle tärkeitä

11. Älä koskaan täytä bensiiniä moottoriin, jos se

on vielä kuuma tai käy

6.6 Silppupussin tyhjentäminen

Kun silppupussi täyttyy, niin ilman läpikulku vähe- nee ja täyttömäärän näyttö (4b) painuu tiiviisti sil- ppupussia vasten (kuva 21). Tyhjennä silppupussi ja puhdista silput poistokanavasta. Vaara! Ennen silppupussin poistamista tulee moottori sammuttaa ja odottaa, kunnes leik- kuriterä on pysähtynyt. Ota silppupussi pois siten, että nostat poistoluuk- kua yhdellä kädellä ja otat silppupussin toisella kädellä kantokahvasta pitäen pois (kuva 4a). Turvallisuusmääräyksen mukaisesti poistoluukku putoaa kiinni, kun silppupussi otetaan pois, ja sul- kee näin takana olevan poistoaukon. Jos aukkoon jää tällöin riippumaan ruohonjätteitä, on moottorin helpomman käynnistymisen vuoksi suositeltavaa vetää ruohonleikkuria n. 1 m taaksepäin. Älä poista leikkausjätteitä leikkurin rungosta tai työkaluista käsin tai jaloin, vaan aina sopivia apu- välineitä käyttäen, esim. harjalla tai käsiharjalla. Jotta silpun kerääminen onnistuu hyvin, täytyy sil- ppupussi ja erityisesti ilmaritilä puhdistaa sisältä käytön jälkeen. Ripusta silppupussi paikalleen vain kun moottori on sammutettu ja terä pysähdyksissä. Nosta poistoluukkua yhdellä kädellä, pitele sil- ppupussia toisella kädellä kahvasta ja ripusta se ylhäältä paikalleen.

6.7 Leikkaamisen jälkeen

1. Anna moottorin aina jäähtyä, ennen kuin siir-

rät ruohonleikkurin suljettuun säilytystilaan.

2. Poista ruoho, lehdet, voitelurasva ja öljy en-

nen varastoimista. Älä säilytä mitään muita esineitä leikkurin päällä.

3. Tarkasta ennen seuraavaa käyttöä, että kaikki

ruuvit ja mutterit ovat tiukassa. Löystyneet ruuvit täytyy kiristää.

4. Tyhjennä silppupussi ennen seuraavaa käyt-

5. Irrota sytytystulpan pistoke estääksesi luvat-

6. Huolehdi siitä, ettei leikkuria säilytetä vaar-

anlähteen vierellä. Kaasuhöyryt saattavat aiheuttaa räjähdyksen.

7. Korjauksiin saa käyttää vain alkuperäisiä va-

raosia tai valmistajan hyväksymiä osia (katso takuutodistuksessa olevaa osoitetta).

8. Jos ruohonleikkuria ei käytetä pitempään, ty-

hjennä bensiinisäiliö bensiinin poisimupump- pua käyttäen.

9. Kiellä lapsia käyttämästä ruohonleikkuria. Se

10. Älä koskaan säilytä bensiiniä kipinänlähteen

lähistöllä. Käytä aina oikeantyyppistä hyväk- syttyä kanisteria. Pidä bensiini poissa lasten ulottuvilta.

11. Öljyä ja huolla laite

12. Näin sammutat moottorin:

Sammuta moottori päästämällä moottorin käynnistys-/sammutusvipu irti (kuva 5a/ nro 1a). Vedä sytytystulpan pistoke irti sytyy- tystulpasta estääksesi moottorin käynnistymi- sen. Tarkasta ennen seuraavaa käynnistystä moottorijarrun vaijeri. Tarkasta, että vaijeri on asennettu oikein. Taittunut tai vahingoittunut sammutusvaijeri täytyy vaihtaa uuteen.

7. Puhdistus, huolto, säilytys,

kuljetus ja varaosatilaus Huomio: Älä koskaan tee mitään toimia sytytyslaitteiston jännitteellisiin osiin tai kosketa niitä moottorin käy- dessä. Ennen kaikkia huolto- ja hoitotoimia täytyy sytytystulpan pistoke irrottaa sytytystulpasta. Älä koskaan tee laitteelle mitään toimia moottorin käydessä. Sellaiset työt, joita ei ole selostettu tässä käyttöohjeessa, täytyy antaa valtuutetun ammattikorjaamon toimeksi.

Ruohonleikkuri tulee puhdistaa perusteellisesti joka käytön jälkeen. Erityisesti sen alapuoli ja teränpidike. Kallista tätä varten ruohonleikkuri taaksepäin painamalla työntösankaa alaspäin. Viite: Ruohonleikkuria ei saa kallistaa yli 90°. Lian ja ruohon poistaminen on helpointa heti ruohonleikkuun jälkeen. Kuivuneet ruohonjätteet ja lika saattavat vaikeuttaa leikkaamista. Tarkasta, että silpunpoistokanavassa ei ole ruohonjätteitä, ja poista ne tarvittaessa. Älä koskaan puhdista ruohonleikkuria vesisuihkulla tai painepesurilla. Huolehdi siitä, ettei laitteen sisälle pääse vettä. Syövyttäviä puhdistusaineita, kuten kylmäpuhdis- tusainetta tai puhdistusbensiiniä, ei saa käyttää. Anl_GC_PM_46_S_HW_E_SPK13.indb 184Anl_GC_PM_46_S_HW_E_SPK13.indb 184 18.10.2021 14:07:5518.10.2021 14:07:55FIN

Huoltovälit löydät oheistetusta bensiini- huoltokirjasta. Huomio: Toimita likaantuneet huolto- ja käyttö- materiaalit niille tarkoitettuun keräyspisteeseen

7.2.1 Pyörien akselit ja navat

Ne tulee rasvata kevyesti kerran leikkuukauden aikana. Ota tätä varten pölykapselit pois ruuvia- vainta käyttäen ja irrota pyörien kiinnitysruuvit.

Anna leikkuuteräsi teroitus, tasapainotus ja asennus turvallisuussyistä vain valtuutetun alan ammattiliikkeen tehtäväksi. Jotta työtulos on aina paras mahdollinen, suosittelemme terän tarkas- tuttamista kerran vuodessa. Leikkuuterän vaihto (kuva 8) Leikkuuterän vaihdossa saa käyttää vain alku- peräisiä varaosia. Leikkuuterän tunnusnumeron tulee olla sama kuin varaosaluettelossa ilmoitettu numero. Älä koskaan asenna tilalle muunlaista terää. Vahingoittuneet leikkuuterät Jos terä kaikesta varovaisuudesta huolimatta iskee esteeseen, sammuta moottori heti ja vedä sytytystulpan pistoke irti. Kallista leikkuri sivulle ja tarkasta, onko terä vahingoittunut. Vahingoittuneet tai vääntyneet terät täytyy vaihtaa uusiin. Älä kos- kaan suorista vääntynyttä terää. Älä koskaan ty- öskentele vääntyneellä tai hyvin kuluneella teräl- lä, koska se aiheuttaa tärinää ja saattaa aiheuttaa leikkuriin muita vaurioita. Huomio: Vahingoittune- en terän käytöstä aiheutuu tapaturman vaara. Leikkuuterän teroitus Terän leikkausreunoja voidaan teroittaa metallivi- ilalla. Epätasaisuuden välttämiseksi tulee teroit- taminen antaa vain valtuutetun alan korjaamon tehtäväksi.

7.2.3 Öljymäärän tarkastus

Huomio: Älä koskaan käytä moottoria ilman öljyä tai liian vähällä öljyllä. Siitä voi aiheutua vakavia moottorivaurioita. Öljymäärän tarkastus: Aseta ruohonleikkuri tasaiselle. vaakasuoralle pinnalle. Kierrä öljyn mittatikku (kuva 9a/nro 7) va- semmalle kääntäen irti ja pyyhi se puhtaaksi. Ty- önnä mittatikku jälleen täyttönysään vasteeseen asti, mutta älä ruuvaa sitä kiinni. Vedä mittatikku uudelleen pois ja lue öljymäärän näyttö vaakasu- orassa. Öljymäärän tulee olla mittatikun merkkien MIN ja MAX (kuva 9b) välillä. Öljynvaihto Öljynvaihto tulee suorittaa huoneenlämmössä.

1. Varmista, että silppupussi on otettu pois.

2. Tyhjennä bensiini säiliöstä bensiinin imupum-

pulla, käynnistä moottori ja anna sen käydä, kunnes loput bensiinistä on käytetty.

3. Aseta öljynkeräysallas ruohonleikkurin vierel-

4. Avaa öljyn täyttöruuvi (nro 7) ja kallista leikku-

ria sivulle 90° kulmaan saakka.

5. Avatun öljyntäyttöaukon kautta lämmin öljy

valuu öljynkeräysaltaaseen.

6. Kun käytetty öljy on valunut pois, aseta leik-

kuri jälleen suoraan.

7. Täytä moottoriöljyä öljyn mittatikun ylempään

8. Huomio! Älä ruuvaa öljyn mittatikkua paikal-

leen öljymäärän tarkistamiseksi, vaan työnnä se aukkoon vain kierteisiin asti.

9. Käytetty öljy tulee toimittaa hävitettäväksi voi-

massaolevien määräysten mukaisesti.

7.2.4 Vaijereiden hoito ja säätö

Öljyä vaijerit usein ja tarkasta, että ne liikkuvat helposti.

7.2.5 Ilmansuodattimen huolto (kuva 10)

Likaantuneet ilmansuodattimet alentavat moot- torin tehoa, koska kaasuttimeen tulee liian vähän ilmaa. Jos ilma on hyvin pölyistä, tulee ilmansuo- datin tarkastaa useammin. Huomio: Älä koskaan puhdista ilmansuodatinta bensiinillä tai tulenaroilla liuotteilla. Puhdista ilmansuodatin vain paineilmalla tai koputtelemal- la.

7.2.6 Sytytystulpan huolto

Puhdista sytytystulppa kuparilankaharjalla.

Vedä sytytystulpan pistoke (kuva 11/nro 20) kiertämällä pois.

Kokoaminen tehdään päinvastaisessa järjes- tyksessä.

7.2.7 V-hihnan tarkastus

V-hihnan tarkastusta varten ota V-hihnan suojus (kuva 12/nro 5b) pois kuten kuvassa 12 näyte- tään. Anl_GC_PM_46_S_HW_E_SPK13.indb 185Anl_GC_PM_46_S_HW_E_SPK13.indb 185 18.10.2021 14:07:5518.10.2021 14:07:55FIN

Varmista korjauksen tai huollon jälkeen, että kaik- ki turvallisuusvarusteet on asennettu paikalleen ja että ne ovat moitteettomassa kunnossa. Säilytä tapaturmia aiheuttavat osat poissa muiden henki- löiden ja lasten ulottuvilta. Huomio: Tuotevastuulain mukaan emme ole vastuussa vahingoista, jotka ovat aiheutuneet asi- antuntemattomista korjauksista, tai jos varaosina ei ole käytetty alkuperäisiä tai meidän hyväksym- iämme varaosia. Emme myöskään ole vastuussa asiantuntemattomien korjausten aiheuttamista vahingoista. Anna korjaukset asiakaspalvelun tai valtuutetun alan ammattihenkilön tehtäväksi. Sama koskee myös lisävarusteita.

Noudata käyttöajoista annettuja lakisääteisiä määräyksiä, jotka saattavat vaihdella paikkakun- nittain.

7.2.10 Akun huolto ja hoito

Huolehdi siitä, että akkusi on aina asennettu lujasti paikalleen.

Moitteeton yhteys sähkölaitteiston johtover- kostoon tulee varmistaa.

Pidä akku puhtaana ja kuivana.

7.3 Ruohonleikkurin varastoinnin

valmistelutoimet Varoitus: Älä tyhjennä bensiiniä suljetuissa tiloissa, avotulen lähellä tai tupakoidessasi. Kaa- sunhöyryt saattavat aiheuttaa räjähdyksen tai tulipalon.

1. Tyhjennä bensiinisäiliö bensiininimupumpulla.

2. Käynnistä moottori ja anna moottorin käydä,

kunnes loput bensiinistä on käytetty.

3. Vaihda öljy joka kesäkauden jälkeen. Laske

käytetty moottoriöljy pois lämpimästä mootto- rista ja täytä tilalle uutta öljyä.

4. Ota sytytystulppa pois sylinterin päästä. Täytä

öljykannua käyttäen n. 20 ml öljyä sylinteriin. Vedä käynnistyskahvasta hitaasti, niin että öljy suojaa sylinterin sisäpintaa. Ruuvaa syty- tystulppa takaisin paikalleen.

5. Puhdista sylinterin jäähdytysripat sekä kone-

6. Puhdista koko laite maalipintaa suojataksesi.

7. Säilytä laite hyvin tuuletetussa tilassa tai pai-

8. Ota akku pois, jos ruohonleikkuri pannaan

säilytykseen yli 3 kuukauden ajaksi. Akun säilytystä koskevat ohjeet löydät akun tur- vallisuusmääräyksistä (kohta 3).

7.4 Ruohonleikkurin kuljetuksen valmistelu-

1. Tyhjennä bensiinisäiliö (katso kohtaa 7.3/1)

2. Anna moottorin käydä, kunnes loput bensiini-

3. Laske moottoriöljy pois lämpimästä mootto-

5. Puhdista sylinterin jäähdytysripat sekä kone-

6. Irrota käynnistysvaijeri koukusta (kuva 3c).

Irrota tähtikantamutterit ja käännä ylempi ty- öntökahva alaspäin. Huolehdi tässä siitä, että vaijereita ei taiteta sankaa käännettäessä.

7. Kääri muutama kerros aaltopahvia alemman

ja ylemmän työntökahvan sekä moottorin väli- in, jotta vältetään hankaaminen.

7.5 Käyttömateriaalit, kulutusmateriaalit ja

varaosat Laitteen takuu ei kata varaosia tai käyttö- ja ku- lutusmateriaaleja, esim. moottoriöljyä, V-hihnaa, sytytystulppia, ilmansuodatinpatruunaa, bensii- nisuodatinta, paristoja tai teriä.

Varaosatilausta tehtäessä tulee antaa seuraavat tiedot:

laitteen tuotenumero

laitteen tunnusnumero

tarvittavan varaosan varaosanumero Aktuellit hinnat ja muita tietoja löydät verkkosivus- tosta www.Einhell-Service.com

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metal- lista ja muoveista. Toimita vialliset rakenneosat ongelmajätehävitykseen. Tiedustele ohjeita alan ammattiliikkeestä tai kunnanhallitukselta! Anl_GC_PM_46_S_HW_E_SPK13.indb 186Anl_GC_PM_46_S_HW_E_SPK13.indb 186 18.10.2021 14:07:5518.10.2021 14:07:55FIN

Varoitus: Sammuta ensin moottori ja irrota sytytystulpan pistoke, ennen kuin suoritat tarkastuksia tai säätöjä. Varoitus: Jos moottori on käynyt muutaman minuutin säädön tai korjauksen jälkeen, niin muista aina, että pakoputki ja muut osat ovat kuumenneet. Älä siis kosketa niihin, jotta et saa palovammoja. Häiriö Mahdollinen syy Poisto Epätasainen käynti, laite tärisee voimak- kaasti - ruuvit löysällä - terän kiinnitin irti - terän epätasapaino - tarkasta ruuvit - tarkasta terän kiinnitin - vaihda terä uuteen Moottori ei käy - moottorin käynnistys-/sammutusvi- pu ei painettu - sytytystulppa viallinen - polttoainesäiliö tyhjä - paina moottorin käynnistys-/sam- mutusvipua - vaihda sytytystulppa - täytä polttoainetta Moottori käy epäta- saisesti - ilmansuodatin likainen - sytytystulppa likainen - puhdista ilmansuodatin - puhdista sytytystulppa Ruoho kellastuu, leikkaus epätasai- nen - terä on tylsä - leikkauskorkeus liian vähäinen - teroita terä - säädä oikea korkeus Ruohon poisto on epäsiistiä - leikkauskorkeus liian pieni - terä kulunut - silppupussi tukossa - säädä oikein - vaihda terä uuteen - tyhjennä silppupussi Akkua ei ladata - pistokeliitännän kontakti akkuun on huono - akku on viallinen - puhdista kontaktit - anna alan ammattihenkilön tarka- staa akku ja vaihda se tarvittaessa Käynnistin ei pyöri - akku tyhjä - akkua ei ole liitetty - pistoliitäntöjä ei ole - lataa akku - liitä akku - tarkasta pistoliitännät Anl_GC_PM_46_S_HW_E_SPK13.indb 187Anl_GC_PM_46_S_HW_E_SPK13.indb 187 18.10.2021 14:07:5618.10.2021 14:07:56FIN

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_GC_PM_46_S_HW_E_SPK13.indb 188Anl_GC_PM_46_S_HW_E_SPK13.indb 188 18.10.2021 14:07:5618.10.2021 14:07:56FIN

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Ilmansuodatin, bowdenvaijerit, silppukori, ren- kaat, ajokytkin Käyttömateriaali / käyttöosat* Terät Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_GC_PM_46_S_HW_E_SPK13.indb 189Anl_GC_PM_46_S_HW_E_SPK13.indb 189 18.10.2021 14:07:5618.10.2021 14:07:56FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä

uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil- le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista- miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_GC_PM_46_S_HW_E_SPK13.indb 190Anl_GC_PM_46_S_HW_E_SPK13.indb 190 18.10.2021 14:07:5618.10.2021 14:07:56SLO

18. Patareiboksi kaas
