Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbetriebsanleitung / Sicherheits- hinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Originalbetriebsanleitung / Sicherheitshinweise bitte mit aus. Wir überneh- men keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise für

handgeführte Rasenmäher Hinweise

1. Lesen Sie die Gebrauchsanweisung sorgfäl-

tig. Machen Sie sich mit den Einstellungen und dem richtigen Gebrauch der Maschine Motor und Zusatzgeräten (sofern vorhanden) vertraut.

2. Erlauben Sie niemals Kindern oder anderen

Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtli- che Bestimmungen können das Mindestalter des Benutzers festlegen.

3. Mähen Sie niemals während andere Perso-

nen, insbesondere Kinder oder Tiere, in der Nähe sind. Weisen Sie Kinder und andere Personen an, während des Betriebs, vom Mäher fern zu bleiben. Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

4. Falls Sie das Gerät an andere Personen über-

geben sollten, händigen Sie die Bedienungs- anleitung sowie Sicherheitshinweise bitte mit aus. Vorbereitende Maßnahmen

1. Während des Mähens sind immer festes

Schuhwerk und lange Hosen zu tragen. Mä- hen Sie nicht barfuß oder in off enen Sanda- len.

2. Überprüfen Sie das Gelände, auf dem die

Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, wie Steine, Spielzeug, Stöcke und Drähte, die erfasst und wegge- schleudert werden können.

Benzin ist hochgradig entfl ammbar: - Bewahren Sie Benzin nur in den dafür vor- gesehenen Behältern auf. - Tanken Sie nur im Freien und rauchen Sie nicht während des Einfüllvorgangs. - Benutzen Sie einen Einfülltrichter und einen Messbehälter. Wischen Sie übergelaufenes Benzin weg. - Benzin ist vor dem Starten des Motors ein- zufüllen. Während der Motor läuft oder bei heißem Mäher darf der Tankverschluss nicht geöff net, oder Benzin nachgefüllt werden. - Falls Benzin ausgelaufen ist, darf kein Ver- such unternommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden bis sich die Benzindämpfe verfl üchtigt haben. - Aus Sicherheitsgründen sind Benzintank und andere Tankverschlüsse bei Beschädi- gung auszutauschen. - Halten Sie Benzin von Kindern fern.

4. Ersetzen Sie defekte Schalldämpfer

5. Vor dem Gebrauch ist immer durch Sicht-

kontrolle zu prüfen, ob die Schneidwerkzeu- ge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Bei dieser Prüfung den Motor abstellen und Zündkerzenstecker ziehen. Zur Vermei- dung einer Unwucht dürfen abgenutzte oder beschädigte Schneidwerkzeuge und Befes- tigungsbolzen nur satzweise ausgetauscht werden. Es dürfen nur Originalteile oder solche vom Hersteller genehmigte Teile bei Reparaturen verwendet werden.

6. Bei Geräten mit mehreren Messern beachten

Sie, dass durch das Drehen eines Messers andere Messer zu drehen beginnen können.

7. Vergewissern Sie sich, dass alle Sicherheits-

einrichtungen vorhanden sind und auch gut funktionieren. Entfernen Sie niemals Bauteile, die der Sicherheit dienen. Handhabung

1. Lassen Sie den Verbrennungsmotor nicht in

geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann. Starten Sie den Motor nur im Freien.

2. Mähen Sie nur bei Tageslicht oder bei guter

künstlicher Beleuchtung. Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.

3. Achten Sie immer auf einen guten Stand an

Hängen. Tragen Sie Schuhe mit rutschfesten, Anl_GC_PM_46_S_HW_E_SPK13.indb 8Anl_GC_PM_46_S_HW_E_SPK13.indb 8 18.10.2021 14:07:0218.10.2021 14:07:02D

griffi gen Sohlen. Bei Hängen oder steil abfal- lendem Gelände vorsichtig mähen.

4. Führen Sie die Maschine nur im Schritttempo.

5. Bei Maschinen auf Rädern gilt: Mähen Sie

quer zum Hang niemals auf- oder abwärts.

6. Seien Sie besonders vorsichtig, wenn Sie

die Fahrtrichtung am Hang oder Böschung ändern.

7. Mähen Sie nicht an übermäßig steilen Hän-

gen. Hänge über 15 Grad Schräge dürfen mit dem Rasenmäher aus Sicherheitsgründen nicht gemäht werden.

8. Üben Sie besondere Vorsicht beim Rück-

wärtsbewegen und beim Ziehen des Rasen- mähers. Stolpergefahr! Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher um- kehren oder ihn zu sich heranziehen.

9. Halten Sie das Messer an, wenn der Rasen-

mäher angekippt werden muss, bei einem Transport über andere Flächen als Gras und wenn der Rasenmäher von und zu der zu mä- henden Fläche bewegt wird.

10. Benutzen Sie den Rasenmäher niemals mit

beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutz- einrichtungen z.B. Prallbleche und/oder Gras- fangeinrichtungen.

11. Ändern Sie nicht die Regeleinstellungen des

Motors oder überdrehen Sie ihn nicht.

12. Lösen Sie die Motorbremse, bevor Sie den

13. Starten Sie den Motor mit Vorsicht, entspre-

chend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu dem Messer.

14. Beim Starten oder Anlassen des Motors darf

der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.

15. Starten Sie den Motor nicht, wenn Sie vor

dem Auswurfkanal stehen.

16. Führen Sie niemals Hände oder Füße an

oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföff nung.

17. Heben Sie oder tragen Sie niemals einen Ra-

senmäher mit laufendem Motor.

18. Stellen Sie den Motor ab und ziehen Sie den

Kerzenstecker ab; vergewissern Sie sich, dass alle beweglichen Teile vollkommen still stehen: - bevor Sie Blockierungen lösen oder Ver- stopfungen im Auswurfkanal beseitigen. - bevor Sie den Rasenmäher überprüfen, rei- nigen oder Arbeiten an ihm durchführen. - wenn ein Fremdkörper getroff en wurde. Suchen Sie nach Beschädigungen am Ra- senmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten. Falls der Rasenmäher anfängt ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

19. Stellen Sie den Motor ab; vergewissern Sie

sich, dass alle beweglichen Teile vollkommen still stehen: - wenn Sie sich vom Rasenmäher entfernen - bevor Sie nachtanken.

20. Beim Abstellen des Motors ist der Gashebel

auf Position “Stop” zu stellen. Der Benzinhahn ist zu schließen (falls vorhanden).

21. Ein Betreiben der Maschine mit übermäßiger

Geschwindigkeit kann die Unfallgefahr erhö- hen.

22. Seien Sie vorsichtig bei Einstellarbeiten an

der Maschine und vermeiden Sie ein Ein- klemmen von Fingern zwischen dem sich bewegenden Schneidwerkzeug und starren Geräteteilen.

23. Warnung vor heißen Teilen. Ein heißer Motor,

Auspuff oder Antrieb kann Verbrennungen verursachen. Nicht berühren.

24. Der durch die Führungsholme gegebene Si-

cherheitsabstand zwischen Messergehäuse und Benutzer ist stets einzuhalten.

25. Überprüfen Sie den Mäher, das Messer und

die anderen Teile, wenn Sie in einen Fremd- körper gefahren sind oder wenn das Gerät stärker als normal vibriert.

26. Das Arbeiten bei Unwetter- beziehungsweise

Blitzgefahr ist untersagt.

27. Benutzen Sie den Rasenmäher nicht, wenn

Sie müde, krank sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten ste- hen.

28. Seien Sie besonders vorsichtig beim Mähen

am Ufer von Bachläufen, Teichen oder Ähnli- chem.

29. Achten Sie auf feste Gegenstände. Der Ra-

senmäher könnte beschädigt werden oder es könnten Verletzungen entstehen.

30. Achten Sie auf oder in der Nähe einer Straße

auf den Straßenverkehr. Halten Sie den Gras- auswurf von der Straße fern.

31. Vermeiden Sie Stellen, an denen die Räder

nicht mehr greifen oder das Mähen unsicher ist. Vergewissern Sie sich vor einer Rück- wärtsbewegung, dass keine kleine Kinder Anl_GC_PM_46_S_HW_E_SPK13.indb 9Anl_GC_PM_46_S_HW_E_SPK13.indb 9 18.10.2021 14:07:0218.10.2021 14:07:02D

32. Stellen Sie in dichtem, hohem Gras die

höchste Schnittstufe ein und mähen Sie lang- samer. Wartung und Lagerung

1. Sorgen Sie dafür dass alle Muttern, Bolzen

und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist. Gelockerte Schrauben sind fest zu ziehen.

2. Bewahren Sie den Rasenmäher niemals mit

Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit off enem Feuer oder Funken in Berührung kommen können. Gasschwaden können zu Explosionen führen.

3. Lassen Sie den Motor abkühlen, bevor Sie

den Rasenmäher in geschlossenen Räumen abstellen.

4. Um Brandgefahr zu vermeiden, halten Sie

Motor, Auspuff und den Bereich um den Kraftstoff tank frei von Gras, Blättern oder austretendem Fett (Öl).

5. Prüfen Sie regelmäßig die Grasfangeinrich-

tung auf Verschleiß oder Verlust der Funkti- onsfähigkeit.

6. Ersetzen Sie aus Sicherheitsgründen abge-

nutzte oder beschädigte Teile.

7. Lösen Sie den Zündkerzenstecker, um uner-

laubten Gebrauch zu verhindern.

8. Entfernen Sie Gras, Laub, Schmiere und Öl

vor dem Einlagern. Keine anderen Gegen- stände auf dem Mäher ablagern.

9. Bei längerem Nichtgebrauch des Mähers,

den Benzintank mit einer Benzinabsaugpum- pe, im Freien, (im Baumarkt erhältlich) entlee- ren.

10. Weisen Sie Kinder an, den Mäher nicht zu

benützen. Er ist kein Spielzeug.

1.1 Sicherheitshinweise Ladegerät

Beim Aufladen der Batterie unbedingt eine Schutzbrille und Handschuhe tragen! Es besteht durch die ätzende Säure erhöhte Ver- letzungsgefahr!

Beim Aufladen der Batterie darf keine Klei- dung aus synthetischen Stoffen getragen werden, um Funkenbildung durch elektrostati- sche Entladung zu vermeiden.

WARNUNG! Explosive Gase - Flammen und Funken sind zu vermeiden

Das Ladegerät beinhaltet Bauteile, wie z. B. Schalter und Sicherung, die möglicherweise Lichtbogen und Funken erzeugen. Unbedingt auf gute Belüftung in der Garage oder Raum achten!

Das Ladegerät ist nur für wartungsfreie 12V Batterien geeignet.

Keine “nicht-wiederaufladbaren Batterien” oder defekte Batterien laden.

Beachten Sie die Hinweise des Batterieher- stellers.

Trennen Sie das Gerät vom Netz, bevor Sie die Batterie an- bzw. abklemmen.

Achtung! Flammen und Funken vermeiden.

Beim Laden wird explosives Knallgas frei.

Gerät nur in trockenen Räumen benutzen.

Vorsicht! Batteriesäure ist ätzend.

Spritzer auf Haut und Kleidung sofort mit Sei- fenlauge abwaschen. Säurespritzer im Auge sofort mit Wasser spülen (15 min.) und Arzt aufsuchen.

Laden Sie keine nicht ladefähigen Batterien.

Angaben und Hinweise des Batterieherstel- lers zum Batterieladen beachten.

Laden Sie nicht mehrere Batterien gleichzei- tig.

Das Netzanschlusskabel und die Ladeleitun- gen müssen in einwandfreien Zustand sein

Halten Sie die Kinder von der Batterie und dem Ladegerät fern.

Achtung! Bei stechendem Gasgeruch besteht akute Explosionsgefahr. Gerät nicht abschal- ten. Batterie nicht vom Netz trennen. Raum sofort gut belüften. Batterie von einem Kun- dendienst überprüfen lassen.

Zweckentfremden Sie nicht das Kabel.

Tragen Sie das Ladegerät nicht am Kabel und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Kontrollieren Sie Ihr Gerät auf Beschädigun- gen.

Defekte oder beschädigte Teile dürfen nur sachgemäß durch eine Kundendienstwerk- statt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsan- leitung angegeben ist.

Netzspannungswert einhalten.

Halten Sie die Anschlüsse sauber und schüt- zen Sie sie vor Korrosion.

Bei jeglichen Reinigungs- und Wartungsar- beiten ist das Gerät vom Netz zu trennen.

Bei Anschluss und Aufladen der Batterie, sind säurefeste Schutzhandschuhe und Schutz- brille zu tragen.

Achtung! Ladezeit nicht überschreiten. Nach dem Ladezeitende den Netzstecker aus der Steckdose ziehen und das Ladegerät von der Batterie trennen. Anl_GC_PM_46_S_HW_E_SPK13.indb 10Anl_GC_PM_46_S_HW_E_SPK13.indb 10 18.10.2021 14:07:0318.10.2021 14:07:03D

1.2 Sicherheitsmaßnahmen für Batterien

1. Jederzeit darauf achten, dass die Batterien

mit der richtigen Polarität (+ und –) eingesetzt werden, wie sie auf der Batterie angegeben ist.

2. Batterien nicht kurzschließen.

3. Nicht-wiederaufl adbare Batterien nicht laden.

4. Batterie nicht überentladen!

5. Batterien nicht erhitzen!

6. Nicht direkt an Batterien schweißen oder lö-

7. Batterien nicht auseinander nehmen!

8. Batterien nicht deformieren!

9. Batterien nicht ins Feuer werfen!

10. Batterien außerhalb der Reichweite von Kin-

11. Kindern nicht ohne Aufsicht das Wechseln

von Batterien gestatten!

12. Bewahren Sie Batterien nicht in der Nähe von

Feuer, Herden oder anderen Wärmequellen auf. Legen Sie die Batterie nicht in direkte Sonneneinstrahlung. Benutzen oder lagern Sie diese nicht bei heißem Wetter in Fahrzeu- gen.

13. Unbenutzte Batterien von Metallgegenstän-

den fern halten. Dies kann zum Kurzschluss der Batterie und damit zu Beschädigungen, zu Verbrennungen oder gar zu Brandgefahr führen.

14. Batterien aus dem Gerät entnehmen, wenn

dieses für längere Zeit nicht benutzt wird!

15. Batterien, die ausgelaufen sind NIEMALS

ohne entsprechenden Schutz anfassen. Wenn die ausgelaufene Flüssigkeit mit der Haut in Berührung kommt, sollten Sie die Haut in diesem Bereich sofort unter laufen- dem Wasser abspülen. Verhindern Sie in je- dem Fall, dass Augen und Mund mit der Flüs- sigkeit in Berührung kommen. Suchen Sie in einem solchen Fall bitte umgehend einen Arzt auf.

16. Batteriekontakte und auch die Gegenkontak-

te im Gerät vor dem Einlegen der Batterien reinigen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten phy- sischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchge- führt werden. Entsorgung Batterien: Nur über KFZ-Werkstätten, spezielle Annahmestellen oder Sondermüll-Sammelstellen entsorgen. Erkundigen Sie sich in der örtlichen Gemeinde. WARNUNG Die Batterie muss, bevor Sie den Rasenmä- her kippen, ausgebaut werden. Es könnte Batteriesäure auslaufen. Restrisiken: Auch wenn Sie dieses Gerät vorschriftsmä- ßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Aus- führung dieses Geräts auftreten:

1. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

2. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird. Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Erklärung des Hinweisschildes auf dem Ge- rät (siehe Bild 21)

1) Bedienungsanleitung lesen.

2) Warnung! Gefahr durch herausgeschleuderte

Teile. Sicherheitsabstand einhalten.

3) Gefahr! Vor scharfen Messern - Vor allen

Wartungs-, Instandsetzungs-, Reinigungs- und Einstellarbeiten den Motor abstellen und Zündkerzenstecker abziehen.

4) Vor Inbetriebnahme Öl und Treibstoff einfül-

5) Vorsicht! Gehörschutz und Schutzbrille tra-

6) Garantierter Schallleistungspegel.

7) Vorsicht! Heiße Teile. Abstand halten.

8) Nur bei ausgeschalteten Motor tanken.

9) Warnung vor Schnittverletzungen. Achtung

12) Fahrhebel (Kupplungshebel)

13) Nur für den Gebrauch in trockenen Räumen

2. Gerätebeschreibung und

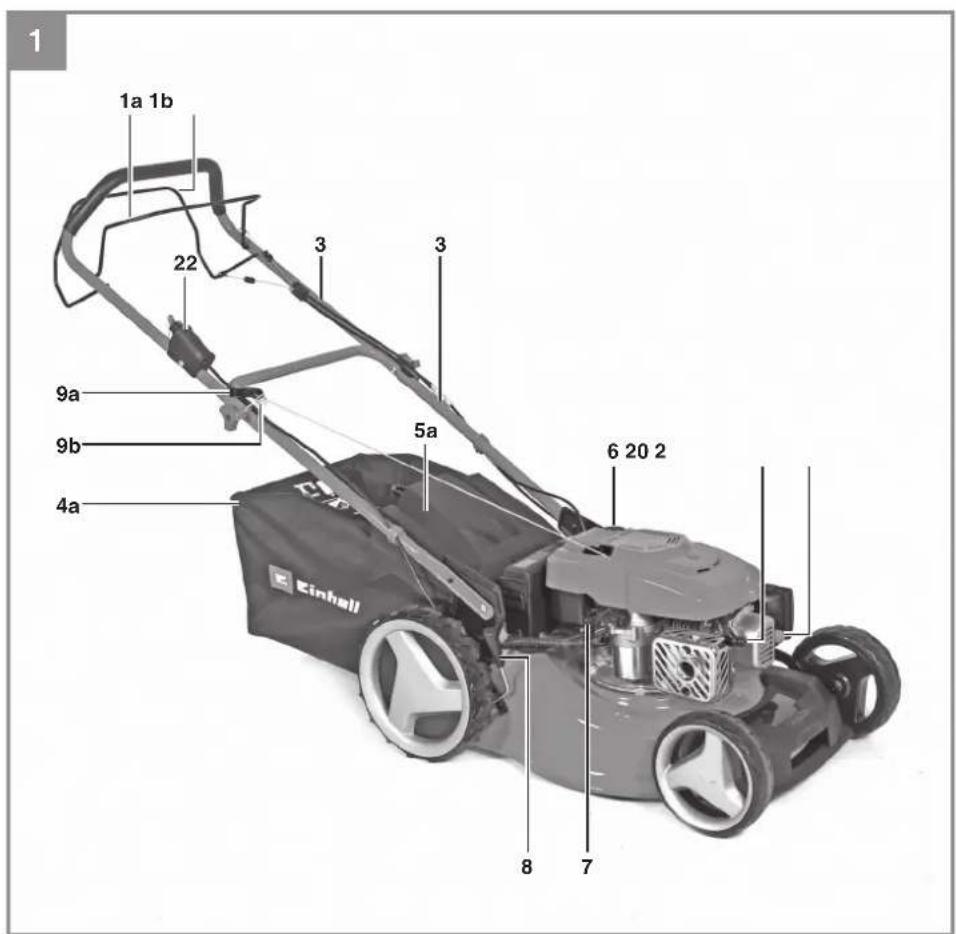

2.1 Gerätebeschreibung (Bild 1-20)

3. oberer und unterer Schubbügel

4a. Fangsack 4b. Füllstandsanzeige 5a. Auswurfklappe 5b. Keilriemenabdeckung

7. Öleinfüllschraube

8. Schnitthöheneinstellhebel

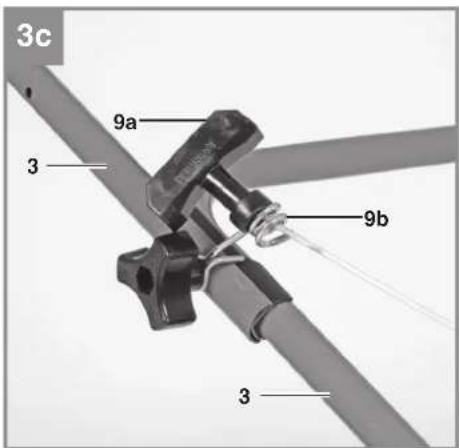

9a. Startseilzug 9b. Haken für Startseilzug

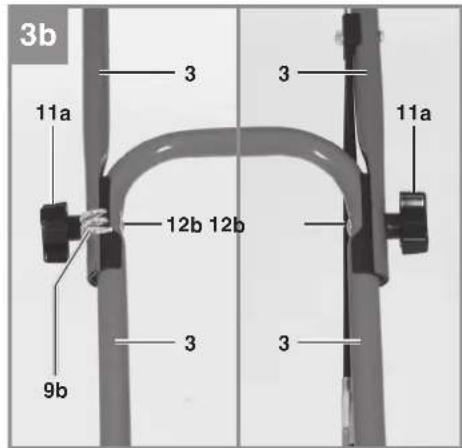

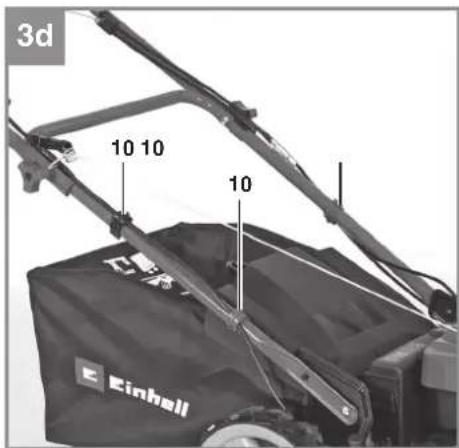

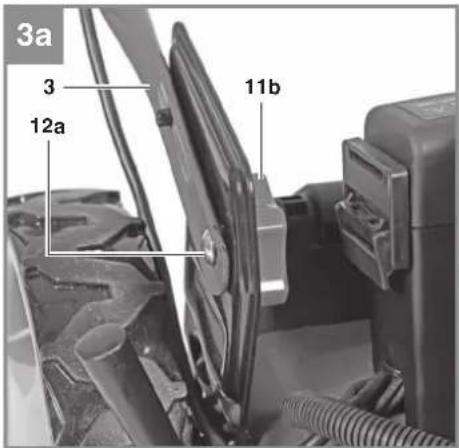

11a. 2x Sternmutter 11b. 2x Sternmutter 12a. 2x Schraube kurz 12b. 2x Schraube lang

16. Stecker Bordnetz

17. Stecker Batterie

20. Zündkerzenstecker

21. 2x Zündschlüssel

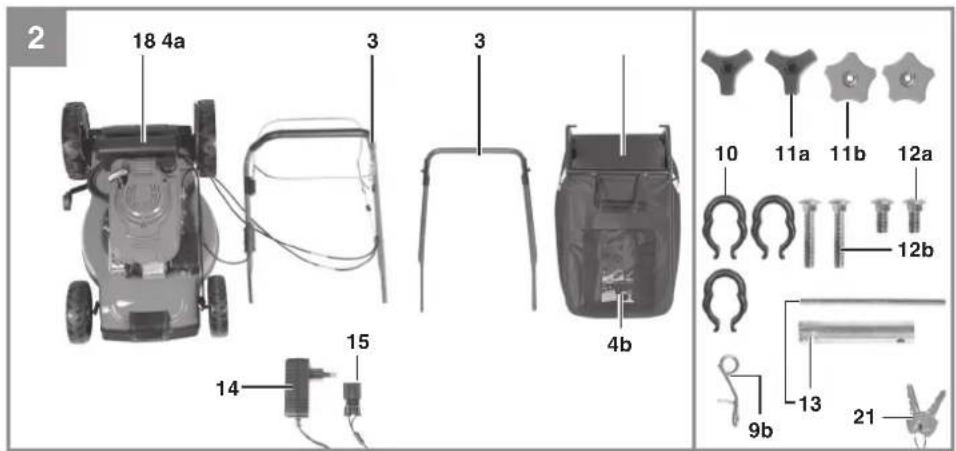

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Achtung Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

oberer und unterer Schubbügel

1x Haken für Startseilzug

Wartungsheft Benzinmäher

Sicherheitshinweise Batterie

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Das Gerät darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüber hinausge- hende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Der Benzin Rasenmäher ist für die private Benut- zung im Haus- und Hobbygarten geeignet. Als Rasenmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pfl ege von Gras- oder Rasenfl ächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Anl_GC_PM_46_S_HW_E_SPK13.indb 12Anl_GC_PM_46_S_HW_E_SPK13.indb 12 18.10.2021 14:07:0318.10.2021 14:07:03D

Das Ladegerät ist zum Laden von wartungsfreien 12V Starterbatterien bestimmt. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Rasenmä- hers. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedin- gungen. Achtung! Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher nicht zu folgen- den Arbeiten eingesetzt werden: zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewäch- sen oder Rasen auf Dachbepfl anzungen oder in Balkonkästen, zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmäher nicht als Motorhacke verwendet werden zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel. Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeits- werkzeuge und Werkzeugsätze jeglicher Art ver- wendet werden.

...................................... 1,75 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Längeres Arbeiten sollte aufgrund der starken Lärm und Vibrationsentwicklung vermieden wer- den. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

5. Vor Inbetriebnahme

5.1 Zusammenbau der Komponenten

Bei der Lieferung sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hinweise beachtet werden Achtung! Beim Zusammenbau und für War- tungsarbeiten benötigen Sie folgendes zusätz- liches Werkzeug, das nicht im Lieferumfang enthalten ist:

eine Ölauffangwanne flach (für Ölwechsel)

einen Messbecher 1 Liter (Öl / Benzinfest)

einen Benzinkanister

Haushaltswischtücher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tank- stelle)

eine Benzin Absaugpumpe (Plastikausfüh- rung, in Baumärkten erhältlich)

eine Ölkanne mit Handpumpe (in Baumärk- ten erhältlich)

1. Unteren und oberen Schubbügel (Pos. 3)

wie in Abb. 3a-3b gezeigt montieren. Ent- sprechend der gewünschten Griff höhe eines der Löcher für die Befestigung auswählen. Wichtig! Auf beiden Seiten die gleiche Höhe einstellen!

2. Den Griff des Startseilzuges (Pos. 9a) am

dafür vorgesehenen Haken wie in Abb. 3c gezeigt einhängen.

3. Die Seilzüge mit dem beiliegenden Kabelclip

(Pos. 10) am Schubbügel wie in Abb. 3d ge- zeigt fi xieren.

4. Auswurfklappe (Pos. 5a) mit einer Hand an-

heben und den Grasfangsack (Pos. 4a) wie in Abb. 4a gezeigt einhängen. Achtung! Bei Eingriff en an der Batterie und bei deren Entsorgung sind die Sicherheitsvorschrif- ten des Herstellers zu beachten. Warnung! Vor dem Einbau der Batterie sollte die damit beauftragte Person Metallarmbänder, Armbanduhr, Ringe u. dergleichen ablegen. Wenn diese Gegenstände mit den Batteriepolen oder stromführenden Kabeln in Berührung kommen, kann dies zu Brandverletzungen führen. Warnung! Überprüfen Sie vor jeder Inbetrieb- nahme die Isolierungen der Kabel und Stecker. Bei Defekt der Isolierung darf das Gerät nicht in Betrieb genommen werden. Warnung! Lassen Sie Reparaturen nur durch eine Fachwerkstatt oder den Hersteller durchfüh- ren.

5.2 Ein- und Ausbau der Batterie (Abb. 13-16)

Achtung! Betreiben Sie den Mäher nur mit einer wartungsfreien 12V Batterie. Öff nen Sie die Batterieabdeckung (Abb. 13/ Pos.18). Stellen Sie die Batterie (Pos. 19) auf den Sockel (Abb.14). Zuerst das rote Kabel an + und danach das schwarze Kabel an – anschließen (Abb.15). Verbinden Sie den Stecker der Batterie (Abb.16/Pos.17) mit dem Bordnetzstecker am Mäher (Abb.16/Pos.16). Der Ausbau erfolgt in umgekehrter Reihenfolge. Achtung! Trennen Sie die Batterie während des Betriebs nicht vom Bordnetz, dies kann die Lade- elektronik zerstören.

5.3 Laden der Batterie mit dem Ladegerät

(Abb. 17-19) Ist die Batterie entladen, wird diese mit dem Ladegerät (im Lieferumfang) über das Haus- haltsnetz geladen. Trennen Sie die Batterie durch Abziehen des Steckers Batterie (Pos. 17) vom Stecker Bordnetz (Pos. 16). Beachten Sie beim Laden die Sicherheitsvor- schriften des Batterieherstellers. Nachdem die Batterie durch Verbinden des Ste- ckers Batterie (Pos. 17) und des Ladesteckers (Pos. 15) an das Ladegerät angeschlossen ist, können Sie das Ladegerät an eine Steckdose mit 230V~50Hz anschließen. Ein Anschluss an eine Steckdose mit einer anderen Netzspannung ist nicht zulässig. Die rote Lampe am Ladegerät zeigt die Batterie wird geladen. Nach 8-9 Stunden ist die Batterie vollständig geladen. Dies wird durch die grüne Lampe am Ladegerät angezeigt. Ist der Ladevorgang abgeschlossen (grüne Lam- pe leuchtet) trennen Sie das Ladegerät vom Netz. Verbinden Sie den Stecker Batterie mit dem Ste- cker Bordnetz des Mähers und montieren Sie die Batterieabdeckung. Achtung! Durch das Laden kann gefährliches Knallgas entstehen, daher während des Ladens Funkenbildung und off enes Feuer vermeiden. Berechnung der Ladezeit: Die Ladezeit wird vom Ladezustand der Batterie bestimmt. Bei einer leeren Batterie kann die un- gefähre Ladezeit mit folgender Formel berechnet werden: Batteriekapazität in Ah Ladezeit/h = Amp. (Ladestrom arithm.) 4 Ah Beispiel = = 10 h max. 0,4 A Anl_GC_PM_46_S_HW_E_SPK13.indb 14Anl_GC_PM_46_S_HW_E_SPK13.indb 14 18.10.2021 14:07:0418.10.2021 14:07:04D

Bei normal entladener Batterie fl ießt ein hoher Anfangsstrom ungefähr in Höhe des Nenn- stromes. Mit zunehmender Ladezeit sinkt der Ladestrom ab.

5.4 Einstellen der Schnitthöhe

Achtung! Das Verstellen der Schnitthöhe darf nur bei abgestelltem Motor vorgenommen werden.

Bevor Sie zu Mähen beginnen, prüfen Sie, ob die Schneidwerkzeuge nicht stumpf und Ihre Befestigungsmittel nicht beschädigt sind. Ersetzen Sie stumpfe und/oder beschädigte Schneidwerkzeuge gegebenenfalls im gan- zen Satz, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Zündkerzenstecker abziehen.

Die Einstellung der Schnitthöhe erfolgt zentral mit dem Schnitthöheneinstellhebel (Abb. 7/ Pos. 8). Es können verschiedene Schnitthö- hen eingestellt werden.

Betätigen Sie den Schnitthöheneinstellhebel und ziehen Sie diesen in die gewünschte Po- sition. Lassen Sie den Schnitthöheneinstell- hebel einrasten.

Achtung! Der Motor wird ohne Betriebsstoff e ausgelie- fert. Vor Inbetriebnahme daher unbedingt Öl und Benzin einfüllen. Die Batterie ist bei Auslieferung nicht angeschlos- sen. Bitte schließen Sie die Batterie vor Inbetrieb- nahme wie in Abs. 5.2 beschrieben an. Laden Sie die Batterie nach längerer Standzeit vor Inbetriebnahme vollständig (Abs. 5.5).

1. Überprüfen Sie den Ölstand (siehe 7.2.3).

2. Verwenden Sie zum Auff üllen von Benzin

einen Trichter und Messbecher. Vergewissern Sie sich, dass das Benzin sauber ist. Warnung: Verwenden Sie immer nur einen Si- cherheitsbenzinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abkühlen.

3. Vergewissern Sie sich, dass das Zündkabel

an der Zündkerze angeschlossen ist. Sicherheitsprüfung Motorstart-/Motorstophe- bel Um ein ungewolltes Starten des Rasenmähers zu vermeiden, sowie ein schnelles Stoppen von Motor und Messer bei Gefahr sicherzustellen, ist dieser mit einem Motorstart-/Motorstophebel (Abb. 5a/Pos. 1a) ausgestattet. Dieser muss be- tätigt werden (Abb. 5b), bevor der Rasenmäher gestartet wird. Beim Loslassen des Motorstart-/ Motorstophebels muss dieser in die Ausgangspo- sition zurückkehren (Abb. 5a). Bevor Sie den Motor starten, sollten Sie diesen Vorgang einige Male durchführen, um sicher zu gehen, dass Hebel und Seilzüge korrekt funktio- nieren. Wiederholen Sie diesen Test nochmal bei gestar- tetem Motor. Nach Loslassen des Motorstart-/Mo- torstophebels muss der Motor innerhalb weniger Sekunden stoppen. Ist dies nicht der Fall wenden Sie sich an den Kundenservice. Gefahr! Das Schneidemesser rotiert, wenn der Motor gestartet wird.

6.1.1 Starten mit dem E-Starter

1. Vergewissern Sie sich, dass das Zündkabel

an der Zündkerze angeschlossen ist.

2. Kraftstoff pumpe (Primer) (Abb. 6/Pos. 2) 3x

drücken. Bei warmgelaufenem Motor kann dieser Punkt entfallen.

3. Stehen Sie hinter dem Rasenmäher. Betäti-

gen Sie den Motor Start- /Stophebel (Abb.5b) mit der einen Hand. Die andere Hand ist am Zündschloss.

4. Starten Sie den Motor durch Drehen des

Zündschlüssels im Zündschloss (Abb. 1/Pos. 22). Ist der Motor gestartet, drehen Sie den Zündschlüssel sofort in die Ausgangsstellung zurück. Ein erneutes Betätigen des Zünd- schlüssels, während der Motor läuft, führt zu einer Beschädigung des Startsystems. Hinweis! Bei kühlem Wetter kann es erfor- derlich sein, den Anlassvorgang mehrmals zu wiederholen.

6.1.2 Starten mit dem Reversierstarter

1. Vergewissern Sie sich, dass das Zündkabel

an der Zündkerze angeschlossen ist.

drücken. Bei warmgelaufenem Motor kann dieser Punkt entfallen.

3. Stehen Sie hinter dem Rasenmäher. Betäti-

gen Sie den Motor Start- /Stophebel (Abb.5b) mit der einen Hand. Die andere Hand ist am Startergriff .

4. Den Motor mit dem Reversierstarter (Abb.1/

Pos. 9a) starten. Hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) heraus- ziehen, dann kräftig mit einem Ruck anzie- hen. Sollte der Motor nicht gestartet haben, nochmals am Griff anziehen. Hinweis! Den Seilzug nicht zurückschleu- dern lassen. Hinweis! Bei kühlem Wetter kann es erfor- derlich sein, den Anlassvorgang mehrmals zu wiederholen. Fahrantrieb Fahrhebel/Kupplungshebel (Abb. 5a/Pos. 1b): Betätigen Sie ihn (Abb. 5c), wird die Kupplung für den Fahrantrieb geschlossen und der Rasenmä- her beginnt bei laufendem Motor zu fahren. Las- sen Sie den Fahrhebel rechtzeitig los um den fah- renden Rasenmäher zu stoppen. Üben Sie das Anfahren und Anhalten vor dem ersten Mähen bis Sie mit dem Fahrverhalten vertraut sind.

6.2 Hinweise zum richtigen Mähen

Gefahr! Öff nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Das umlaufende Messer kann zu Verletzungen führen. Befestigen Sie die Ausfwurfklappe und den Grasfangsack immer sorgfältig. Beim Entfer- nen vorher den Motor abstellen. Stellen Sie vor jeder Einstell-, Wartungs- und Reparaturarbeit den Motor ab und warten Sie, bis sich das Messer nicht mehr dreht. Ziehen Sie den Zündkerzenstecker ab.

1. Ziehen Sie sich richtig an. Tragen Sie festes

Schuhwerk und keine Sandalen oder Tennis- schuhe.

2. Überprüfen Sie das Schneidemesser. Ein

Messer, das verbogen oder sonst wie be- schädigt ist, muss gegen ein Originalmesser ausgetauscht werden.

3. Füllen Sie den Benzintank im Freien auf.

Benutzen Sie einen Einfülltrichter und einen Meßbehälter. Wischen Sie übergelaufenes Benzin weg.

4. Lesen und beachten Sie die Betriebsanlei-

tung und auch die Hinweise bezüglich des Motors und der Zusatzgeräte. Heben Sie die Anleitung auch für die anderen Benutzer des Gerätes zugänglich auf.

5. Auspuff gase sind gefährlich. Lassen Sie den

Motor nur im Freien an.

6. Vergewissern Sie sich, dass alle Sicherheits-

einrichtungen vorhanden sind und auch gut funktionieren.

7. Das Gerät sollte nur von einer Person bedient

werden, die auch dazu geeignet ist.

8. Das Mähen von nassem Gras kann gefährlich

sein. Mähen Sie Gras möglichst trocken.

9. Weisen Sie andere Personen oder Kinder an,

sich vom Mäher entfernt aufzuhalten.

10. Mähen Sie niemals bei schlechten Sichtver-

11. Heben Sie herumliegende, lose Gegenstände

vor dem Mähen vom Boden auf.

6.4 Hinweise zum richtigen Mähen

Achtung! Öff nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Das umlaufende Messer kann zu Verletzungen führen. Befestigen Sie die Ausfwurfklappe und den Gras- fangsack immer sorgfältig. Beim Entfernen vorher den Motor ausschalten. Der durch die Führungsholme gegebene Sicher- heitsabstand zwischen Messergehäuse und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungsänderungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffi gen Sohlen und lange Ho- sen. Mähen Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Ra- senmäher aus Sicherheitsgründen nicht gemäht werden. Üben Sie besondere Vorsicht beim Rückwärts- bewegen und beim Ziehen des Rasenmähers. Stolpergefahr! Anl_GC_PM_46_S_HW_E_SPK13.indb 16Anl_GC_PM_46_S_HW_E_SPK13.indb 16 18.10.2021 14:07:0418.10.2021 14:07:04D

Nur mit scharfen, einwandfreien Messern schnei- den, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den Rasenmäher in möglichst geraden Bahnen füh- ren. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Strei- fen stehen bleiben. Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Ab- lagerungen erschweren den Startvorgang, beein- trächtigen die Schnittqualität und den Grasauswurf. An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsächli- chen Rasenlänge. Führen Sie mehrere Durchgän- ge aus, so dass maximal 4cm Rasen auf einmal abgetragen wird. Bevor irgendeine Kontrolle des Messers durch- geführt wird, Motor abstellen. Denken Sie daran, dass das Messer nach dem Ausschalten des Motors sich noch einige Sekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliff en ist. Schleifen oder ersetzen Sie es, falls dies nicht der Fall sein sollte. Falls das in Bewegung be- fi ndliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls dieses beschädigt ist muss es ausgewechselt werden. Hinweise zum Mähen:

1. Achten Sie auf feste Gegenstände. Der Ra-

senmäher könnte beschädigt werden oder es könnten Verletzungen entstehen.

2. Ein heißer Motor, Auspuff oder Antrieb kann

Verbrennungen verursachen. Nicht berühren!

3. Bei Hängen oder steil abfallendem Gelände

4. Fehlendes Tageslicht oder nicht ausreichen-

de künstliche Beleuchtung sind ein Grund, um das Mähen einzustellen.

5. Überprüfen Sie den Mäher, das Messer und

die anderen Teile, wenn Sie in einen Fremd- körper gefahren sind oder wenn das Gerät stärker als normal vibriert.

6. Machen Sie keine Einstellungsänderungen

oder Reparaturen ohne den Motor vorher ab- zustellen. Ziehen Sie den Zündkabelstecker.

7. Auf oder in der Nähe einer Straße achten Sie

auf den Straßenverkehr. Halten Sie den Gras- auswurf von der Straße fern.

8. Vermeiden Sie Stellen, wo die Räder nicht

mehr greifen oder das Mähen unsicher ist. Vor einer Rückwärtsbewegung vergewissern Sie sich, ob nicht kleine Kinder hinter Ihnen sind.

9. In dichtem, hohem Gras stellen Sie die

höchste Schnittstufe ein und mähen Sie langsamer. Vor dem Entfernen von Gras oder sonstigen Verstopfungen, stellen Sie den Mo- tor ab und lösen Sie das Zündkabel.

10. Entfernen Sie niemals Teile, die der Sicher-

11. Füllen Sie niemals Benzin in den Motor, der

noch heiß ist oder läuft.

6.6 Entleeren des Grasfangsackes

Ist der Fangsack gefüllt wird der Luftdurchsatz geringer und die Füllstandsanzeige (4b) liegt eng am Fangsack an (Abb. 21). Entleeren Sie den Fangsack und räumen Sie den Auswurfkanal frei. Gefahr! Vor dem Abnehmen des Fangsackes den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten. Zum Abnehmen des Fangsackes mit einer Hand die Auswurfklappe anheben, mit der anderen Hand den Fangsack am Tragegriff herausneh- men (Abb. 4a). Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe beim Aushängen des Fangsackes zu und verschließt die hintere Auswurföff nung. Bleiben dabei Grasreste in der Öff nung hängen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Rasenmäher um etwa 1m zu- rückzuziehen. Schnittgutreste im Mähergehäuse und am Arbeitswerkzeug nicht von Hand oder mit den Füßen entfernen, sondern mit geeigneten Hilfs- mitteln, z.B. Bürste oder Handbesen. Zur Gewährleistung eines guten Aufsammelns müssen der Fangsack und besonders das Luft- gitter von innen nach der Benutzung gereinigt werden. Fangsack nur bei abgeschaltetem Motor und still- stehendem Schneidwerkzeug einhängen. Anl_GC_PM_46_S_HW_E_SPK13.indb 17Anl_GC_PM_46_S_HW_E_SPK13.indb 17 18.10.2021 14:07:0418.10.2021 14:07:04D

Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangsack am Handgriff halten und von oben einhängen.

1. Den Motor immer zuerst abkühlen lassen, be-

vor man den Rasenmäher in einem geschlos- senen Raum abstellt.

2. Entfernen Sie Gras, Laub, Schmiere und Öl

vor dem Einlagern. Keine anderen Gegen- stände auf dem Mäher ablagern.

3. Kontrollieren Sie vor erneutem Gebrauch alle

Schrauben und Muttern. Gelockerte Schrau- ben sind fest zu ziehen.

4. Entleeren Sie den Grasfangsack vor dem er-

5. Lösen Sie den Zündkerzenstecker, um uner-

laubten Gebrauch zu verhindern.

6. Achten Sie darauf, dass der Mäher nicht

neben einer Gefahrenquelle abgestellt wird. Gasschwaden können zu Explosionen führen.

7. Es dürfen nur Originalteile oder solche vom

Hersteller genehmigte Teile bei Reparaturen verwendet werden (siehe Adresse der Garan- tieurkunde).

8. Bei längerem Nichtgebrauch des Mähers,

den Benzintank mit einer Benzinabsaugpum- pe entleeren.

9. Kinder anweisen den Mäher nicht zu benüt-

zen. Er ist kein Spielzeug.

10. Niemals Benzin in der Nähe einer Funken-

quelle aufbewahren. Verwenden Sie immer einen geprüften Kanister. Halten Sie Benzin von Kindern fern.

11. Ölen und warten Sie das Gerät

12. Wie man den Motor abstellt:

Um den Motor abzustellen, lassen Sie den Motorstart-/Motorstophebel los (Abb. 5a/Pos. 1a). Ziehen Sie den Zündkerzenste- cker von der Zündkerze ab, um zu vermeiden, dass der Motor startet. Überprüfen Sie vor dem erneuten anlassen den Seilzug der Mo- torbremse. Kontrollieren Sie, ob der Seilzug richtig montiert ist. Ein geknicktes oder be- schädigtes Abstellseil muss ausgewechselt werden.

7. Reinigung, Wartung,

Lagerung, Transport und Ersatzteilbestellung Achtung: Arbeiten Sie nie bei laufendem Motor an strom- führenden Teilen der Zündanlage oder berüh- ren diese. Ziehen Sie vor allen Wartungs- und Pfl egearbeiten den Zündkerzenstecker von der Zündkerze ab. Führen Sie niemals irgendwelche Arbeiten am laufenden Gerät durch. Arbeiten die in dieser Bedienungsanleitung nicht beschrieben werden, sollten nur bei einer autorisierten Fach- werkstatt durchgeführt werden.

Nach jedem Gebrauch sollte der Mäher gründlich gereinigt werden. Besonders die Unterseite und die Messeraufnahme. Dazu kippen Sie den Ra- senmäher nach hinten, indem Sie den Schubbü- gel nach unten drücken. Hinweis: Der Rasenmäher darf nicht über 90 Grad gekippt werden. Am leichtesten entfernen Sie Schmutz und Gras gleich nach dem Mähen. Angetrocknete Grasreste und Schmutz können zu einer Beeinträchtigung des Mähbetriebes führen. Kontrollieren Sie, ob der Grasauswurfka- nal frei von Grasresten ist und entfernen diese bei Bedarf. Reinigen Sie den Mäher niemals mit einem Wasserstrahl oder Hochdruckreiniger. Ach- ten Sie darauf, dass kein Wasser ins Geräteinne- re gelangen kann. Aggressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürfen nicht verwendet werden.

Wartungsintervalle entnehmen Sie bitte dem beiliegendem Serviceheft Benzin. Achtung: Verschmutztes Wartungsmaterial und Betriebsstoff e in einer dafür vorgesehenen Sam- melstelle abgeben

7.2.1 Radachsen und Radnaben

Sollten einmal pro Saison leicht eingefettet wer- den. Dazu nehmen Sie die Radkappen mit einem Schraubendreher ab und lösen die Befestigungs- schrauben der Räder. Anl_GC_PM_46_S_HW_E_SPK13.indb 18Anl_GC_PM_46_S_HW_E_SPK13.indb 18 18.10.2021 14:07:0518.10.2021 14:07:05D

Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schär- fen, auswuchten und montieren. Um ein optima- les Arbeitsergebnis zu erzielen, wird empfohlen das Messer einmal im Jahr überprüfen zu lassen. Wechseln des Messers (Abb. 8) Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Die Kennzeichnung des Messers muss mit der in der Ersatzteilliste angegebenen Nummer überein- stimmen. Niemals ein anderes Messer einbauen. Beschädigte Messer Sollte das Messer trotz aller Vorsicht mit einem Hindernis in Berührung gekommen sein, sofort Motor abstellen und Zündkerzenstecker abzie- hen. Mäher seitlich kippen und Messer auf Beschädi- gung überprüfen. Beschädigte oder verbogene Messer müssen ausgewechselt werden. Niemals ein verbogenes Messer wieder geradebiegen. Niemals mit einem verbogenen oder stark abge- nutzten Messer arbeiten, dies verursacht Vibratio- nen und kann weitere Beschädigungen am Mäher zur Folge haben. Achtung: Beim Arbeiten mit einem beschädigten Messer besteht Verletzungsgefahr. Messer nachschleifen Die Messerschneiden können mit einer Metall- feile nachgeschärft werden. Um eine Unwucht zu vermeiden, sollte das Schleifen nur von einer au- torisierten Fachwerkstatt durchgeführt werden.

7.2.3 Ölstandskontrolle

Achtung: Motor niemals ohne oder mit zu wenig Öl betreiben. Dies kann schwere Schäden am Motor verursachen. Kontrolle des Ölstandes: Rasenmäher auf eine ebene, gerade Fläche stellen. Den Ölmessstab (Abb. 9a/Pos. 7) durch Linksdrehung abschrauben und Messstab ab- wischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben. Messstab herausziehen und in waagrechter Stel- lung den Ölstand ablesen. Der Ölstand muss sich zwischen min. und max. des Ölmessstabes (Abb. 9b) befi nden. Ölwechsel Der Motorölwechsel sollte bei Raumtemperatur durchgeführt werden.

1. Vergewissern Sie sich, dass der Fangkorb

2. Entleeren Sie den Benzintank mit einer Ben-

zin Absaugpumpe, lassen Sie den Motor so lange laufen bis das restliche Benzin ver- braucht ist.

3. Platzieren Sie eine Ölauff angwanne neben

4. Öff nen Sie die Öleinfüllschraube (Pos. 7) und

kippen Sie den Mäher um 90° zur Seite.

5. Durch die geöff nete Öleinfüllöff nung fl ießt

das warme Öl in die Ölauff angwanne.

6. Nach Auslaufen des Altöls stellen Sie den

7. Motoröl bis zur oberen Markierung des Öl-

messstabes einfüllen.

8. Achtung! Ölmessstab zum Prüfen des Ölstan-

des nicht einschrauben, sondern nur bis zum Gewinde einstecken.

9. Das Altöl muss gemäß den geltenden Be-

stimmungen entsorgt werden.

7.2.4 Pfl ege und Einstellung der Seilzüge

Die Seilzüge öfters einölen und auf Leichtgängig- keit überprüfen.

7.2.5 Wartung des Luftfi lters (Abb. 10)

Verschmutzte Luftfi lter verringern die Motorleis- tung durch zu geringe Luftzufuhr zum Vergaser. Bei sehr staubiger Luft ist der Luftfi lter öfters zu überprüfen. Achtung: Luftfi lter nie mit Benzin oder brenn- baren Lösungsmitteln reinigen. Luftfi lter nur mit Druckluft oder durch Ausklopfen reinigen.

7.2.6 Wartung der Zündkerze

Reinigen Sie die Zündkerze mit einer Kupfer- drahtbürste.

Ziehen Sie den Zündkerzenstecker (Abb.11/ Pos. 20) mit einer Drehbewegung ab.

Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

7.2.7 Keilriemenüberprüfung

Zur Überprüfung des Keilriemens entfernen Sie wie in Abb. 12 dargestellt die Keilriemenabde- ckung (Abb. 12 / Pos. 5b). Anl_GC_PM_46_S_HW_E_SPK13.indb 19Anl_GC_PM_46_S_HW_E_SPK13.indb 19 18.10.2021 14:07:0518.10.2021 14:07:05D

Nach Reparatur oder Wartung vergewissern, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile von anderen Per- sonen und Kindern unzugänglich aufbewahren. Achtung: Laut Produkthaftungsgesetz haften wir nicht für Schäden die durch unsachgemäße Re- paratur verursacht werden, oder wenn bei Ersatz- teilen nicht Originalteile oder von uns freigege- bene Teile verwendet werden. Ebenso haften wir nicht für Schäden von unsachgemäßen Repara- turen. Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

7.2.9 Betriebszeiten

Für die Betriebszeiten beachten Sie bitte die gel- tenden gesetzlichen Bestimmungen, die örtlich unterschiedlich sein können.

7.2.10 Wartung und Pfl ege der Batterie

Achten Sie darauf, daß Ihre Batterie immer fest eingebaut ist.

Eine einwandfreie Verbindung an das Lei- tungsnetz der elektrischen Anlage muss gewährleistet sein.

Batterie sauber und trocken halten.

7.3 Vorbereitung für das Einlagern des Ra-

senmähers Warnhinweis: Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosi- onen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Ben-

2. Starten Sie den Motor und lassen Sie den

Motor solange laufen bis das restliche Benzin verbraucht ist .

3. Machen Sie nach jeder Saison einen Ölwech-

sel. Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.

4. Entfernen Sie die Zündkerze vom Zylinder-

kopf. Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder. Ziehen Sie den Startergriff langsam, so dass das Öl den Zylinder innen schützt. Schrauben Sie die Zündkerze wieder ein.

5. Reinigen Sie die Kühlrippen des Zylinders

6. Reinigen Sie das ganze Gerät, um die Lack-

7. Bewahren Sie das Gerät an einem gutgelüfte-

ten Platz oder Ort auf.

8. Bauen Sie die Batterie aus, wenn der Rasen-

mäher länger als 3 Monate eingelagert wird. Hinweise für Lagerung der Batterie entnehmen Sie bitte den Sicherheitshinweisen Batterie (Punkt 3).

7.4 Vorbereitung des Rasenmähers für den

1. Entleeren Sie den Benzintank (siehe Punkt

2. Lassen Sie den Motor solange laufen bis das

restliche Benzin verbraucht ist.

3. Entleeren Sie das Motoröl vom warmen Mo-

4. Entfernen Sie den Zündkerzenstecker von

5. Reinigen Sie die Kühlrippen des Zylinders

6. Hängen Sie den Startseilzug am Haken

(Abb. 3c) aus. Lösen Sie die Sternmuttern und klappen den oberen Schubbügel nach unten. Beachten Sie dabei, dass beim Um- klappen die Seilzüge nicht geknickt werden.

7. Wickeln Sie einige Lagen Wellpappe zwi-

schen oberen und unteren Schubbügel und Motor, um ein Scheuern zu vermeiden.

7.5 Verbrauchsmaterial, Verschleißmaterial

und Ersatzteile Ersatzteile, Verbrauchs- und Verschleißmateriali- en wie z.B. Motoröl, Keilriemen, Zündkerzen, Luft- fi ltereinsatz, Benzinfi lter, Batterien oder Messer fallen nicht unter die Garantie des Gerätes.

7.6 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden:

Artikelnummer des Gerätes

Ident- Nummer des Gerätes

Ersatzteil- Nummer des erforderlichen Er- satzteils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com Anl_GC_PM_46_S_HW_E_SPK13.indb 20Anl_GC_PM_46_S_HW_E_SPK13.indb 20 18.10.2021 14:07:0518.10.2021 14:07:05D

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Haus- müll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orde- rung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigen- tumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nati- onalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produk- te, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Anl_GC_PM_46_S_HW_E_SPK13.indb 21Anl_GC_PM_46_S_HW_E_SPK13.indb 21 18.10.2021 14:07:0518.10.2021 14:07:05D

Warnhinweis: Zuerst den Motor abschalten und den Zündkerzenstecker abziehen, bevor Inspektionen oder Justierungen vorgenommen werden. Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, den- ken Sie daran, dass der Auspuff und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden. Störung Mögliche Ursache Behebung Unruhiger Lauf, starkes vibrieren des Gerätes - Schrauben lose - Messerbefestigung lose - Messer unwuchtig - Schrauben prüfen - Messerbefestigung prüfen - Messer ersetzen Motor läuft nicht - Motorstart-/Motorstophebel nicht gedrückt - Zündkerze defekt - Kraftstoff tank leer - Motorstart-/Motorstophebel drücken - Zündkerze erneuern - Kraftstoff einfüllen Motor läuft unruhig - Luftfi lter verschmutzt - Zündkerze verschmutzt - Luftfi lter reinigen - Zündkerze reinigen Rasen wird gelb, Schnitt unregel- mäßig - Messer ist unscharf - Schnitthöhe zu gering - Messer schärfen - richtige Höhe einstellen Grasauswurf ist un- sauber - Schnitthöhe zu niedrig - Messer abgenutzt - Fangsack verstopft - richtig einstellen - Messer austauschen - Fangsack ausleeren Batterie wird nicht geladen - Kontakt der Steckerverbindung zur Batterie schlecht - Batterie ist schadhaft - Kontakte säubern - Batterie von Fachmann prüfen las- sen und ggf. austauschen Anlasser dreht nicht - Batterie leer - Batterie nicht angeschlossen - Steckverbindungen nicht vorhan- den - Batterie laden - Batterie anschließen - Steckverbindungen prüfen Anl_GC_PM_46_S_HW_E_SPK13.indb 22Anl_GC_PM_46_S_HW_E_SPK13.indb 22 18.10.2021 14:07:0618.10.2021 14:07:06D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Luftfi lter, Bowdenzüge, Fangkorb, Bereifung, Fahrkupplung Verbrauchsmaterial/ Verbrauchsteile* Messer Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_GC_PM_46_S_HW_E_SPK13.indb 23Anl_GC_PM_46_S_HW_E_SPK13.indb 23 18.10.2021 14:07:0618.10.2021 14:07:06D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_GC_PM_46_S_HW_E_SPK13.indb 24Anl_GC_PM_46_S_HW_E_SPK13.indb 24 18.10.2021 14:07:0618.10.2021 14:07:06D

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg- barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes Service-Partnernetz. Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.Einhell ServiceEschenstraße 694405 Landau an der IsarTelefon: 09951 - 959 2000Telefax: 09951 - 959 1700E-Mail: Service-DE@Einhell.comWir freuen uns auf Ihren Besuch unter Sehr geehrte Kundin, sehr geehrter Kunde, LIEBE MÖGLICHMACHER, Einhell-Service.com

20. Tändstiftskontakt

4. Technische gegevens

den bediend die ertoe geschikt is.
