INSTRUKCJA OBSŁUGI SEW122595 Emerio

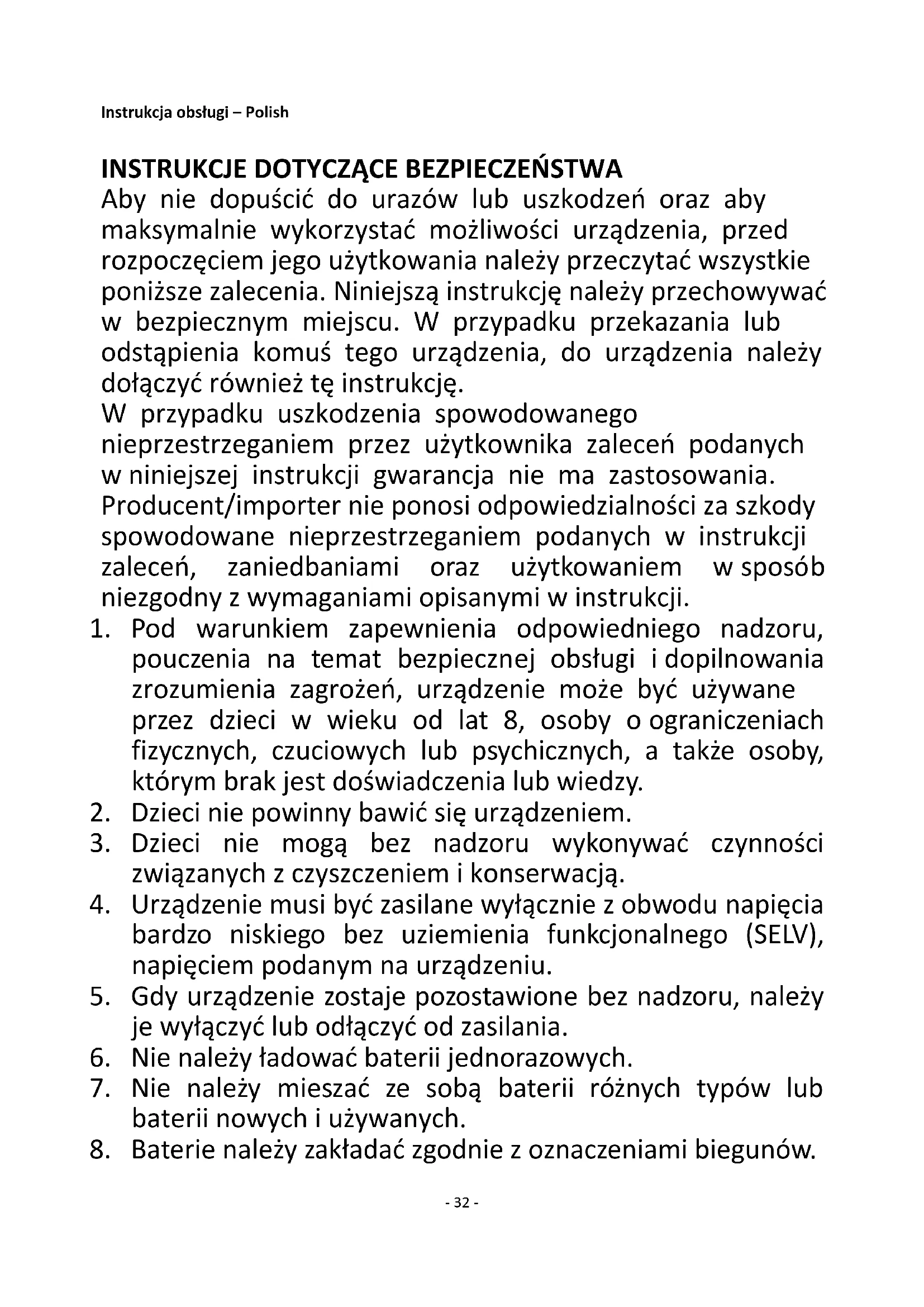

Aby nie dopuścić do urazów lub uszkodzeń oraz aby maksymalnie wykorzystać możliwości urządzenia, przed rozpoczęciem jego użytkowania należy przeczytać wszystkie poniższe zalecenia. Niniejszą instrukcję należy przechowywać w bezpiecznym miejscu. W przypadku przekazania lub odstąpienia komuś tego urządzenia, do urządzenia należy dołączyć również tę instrukcję. W przypadku uszkodzenia spowodowanego nieprzestrzeganiem przez użytkownika zaleceń podanych w niniejszej instrukcji gwarancja nie ma zastosowania. Producent/importer nie ponosi odpowiedzialności za szkody spowodowane nieprzestrzeganiem podanych w instrukcji zaleceń, zaniedbaniami oraz użytkowaniem w sposób niezgodny z wymaganiami opisanymi w instrukcji.

1. Pod warunkiem zapewnienia odpowiedniego nadzoru,

pouczenia na temat bezpiecznej obsługi i dopilnowania zrozumienia zagrożeń, urządzenie może być używane przez dzieci w wieku od lat 8, osoby o ograniczeniach fizycznych, czuciowych lub psychicznych, a także osoby, którym brak jest doświadczenia lub wiedzy.

2. Dzieci nie powinny bawić się urządzeniem.

3. Dzieci nie mogą bez nadzoru wykonywać czynności

związanych z czyszczeniem i konserwacją.

4. Urządzenie musi być zasilane wyłącznie z obwodu napięcia

bardzo niskiego bez uziemienia funkcjonalnego (SELV), napięciem podanym na urządzeniu.

5. Gdy urządzenie zostaje pozostawione bez nadzoru, należy

je wyłączyć lub odłączyć od zasilania.

6. Nie należy ładować baterii jednorazowych.

7. Nie należy mieszać ze sobą baterii różnych typów lub

baterii nowych i używanych.

8. Baterie należy zakładać zgodnie z oznaczeniami biegunów.- 33 -

9. Rozładowane baterie należy wyjąć z urządzenia i

bezpiecznie zutylizować.

10. Jeżeli urządzenie ma być przez dłuższy czas

przechowywane bez używania go, należy wyjąć z niego baterie.

11. Nie należy zwierać wyprowadzeń zasilania.

12. Nigdy nie używaj maszyny, kiedy igła jest nawleczona, ale

pod igłą nie ma tkaniny. Może to uszkodzić maszynę.

13. Gdy urządzenie pracuje, należy zawsze trzymać ręce z dala

od igły, szpulki i pokrętła.

14. Nigdy nie należy otwierać obudowy urządzenia lub

samodzielnie go naprawiać. Mogłoby to spowodować porażenie prądem.

15. W czasie użytkowania nie należy nigdy zostawiać

urządzenia bez nadzoru.

16. Przed jakimikolwiek czynnościami konserwacyjnymi należy

wyłączyć urządzenie i wyjąć baterie/ odłączyć urządzenie od zasilania.

17. Urządzenie nie zostało zaprojektowane do użytku

18. Urządzenia nie należy używać do celów, do których nie jest

19. Nigdy nie należy używać urządzenia, jeśli jest ono w

jakikolwiek sposób uszkodzone.

20. Gdy urządzenie nie jest używane, należy zawsze upewnić

się, że jest wyłączone i wyjąć baterie/ odłączyć urządzenie od zasilania.

21. Maszynę należy przechowywać w suchym i przewiewnym

22. Igła jest ostra. Aby uniknąć urazów, podczas pracy igłą

należy zachować ostrożność.- 34 - SEW-122595.2 PL

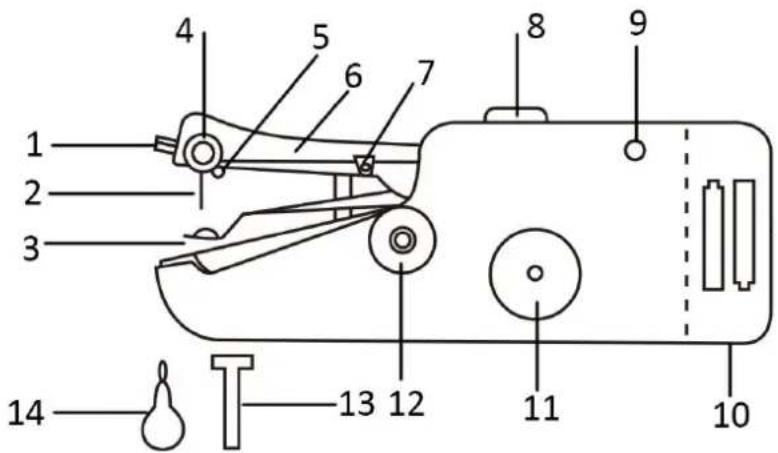

1. Śruba mocująca igły

4. Pokrętło regulacji naprężenia nici

9. Wejście zasilacza

13. Wrzeciono przedłużające

Uwaga: Do poruszania ramieniem igły należy zawsze używać pokrętła. Aby nie uszkodzić wewnętrznego mechanizmu, nigdy nie należy dociskać lub odciągać ramienia igły bezpośrednio. Włącznik: (Rys. 1) Przesunięcie w pozycję A: WŁĄCZONE Przesunięcie w pozycję B: WYŁĄCZONE (Rys. 1)

1. Upewnij się, że włącznik jest ustawiony w pozycji WYŁĄCZONE.

2. Otwórz pokrywę komory na baterie.

3. Włóż 4 baterie AA do komory i załóż pokrywę baterii.

Ostrożnie: Aby uniknąć przypadkowego włączenia się urządzenia, przed włożeniem lub wyjęciem baterii należy zawsze upewnić się, że włącznik jest ustawiony w pozycji WYŁĄCZONE. W przypadku używania zasilacza, należy pamiętać, aby wyjąć baterie z maszyny.

ZASILACZ SIECIOWY (DO DOKUPIENIA OSOBNO) Zasilacz musi wytwarzać prąd 6 V 800 mA i musi być wyposażony we wtyczkę o średnicy 3,5 mm / 1/8”. Podłączenie zasilacza do gniazdka o niewłaściwych parametrach znamionowych może doprowadzić do uszkodzenia gniazdka i zasilacza.- 35 - WAŻNE UWAGI PRZED PIERWSZYM UŻYCIEM: Przy pierwszym użyciu urządzenia, można przetestować jego działanie na niepotrzebnym kawałku materiału, aby nabrać wyczucia. WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA:

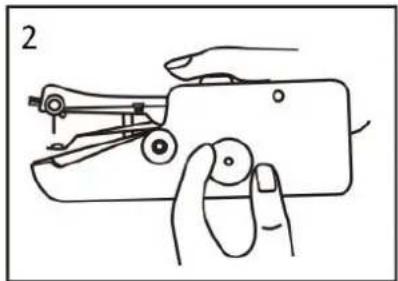

1. Upewnij się, że urządzenie jest WYŁĄCZONE. Kręcąc pokrętłem, podnieś ramię igły w najwyższą pozycję.

Uwaga: Pokrętłem można kręcić w obie strony. Rys. 2

2. Podnieś stopkę, pilnując, aby nie dociskać ramienia igły w dół (ramię da się przesunąć ręcznie nawet gdy

urządzenie jest ustawione w pozycji blokady). Włóż materiał pod stopkę. Puść stopkę. Rys. 3

3. Przed rozpoczęciem szycia przeciągnij przez igłę co najmniej 5 cm nici, od tyłu do przodu. Jeśli trzeba

nawlec igłę, zapoznaj się z częścią „NAWLEKANIE IGŁY”.

4. Chwyć urządzenie prawą ręką. Połóż kciuk na włączniku, a pozostałymi palcami podtrzymuj urządzenie od

5. Włącz urządzenie przesuwając włącznik kciukiem do przodu. Trzymaj materiał lewą ręką i przesuwając go

przez urządzenie kontroluj kierunek i prędkość. Uważaj, aby nie przesuwać materiału przez urządzenie za szybko. Aby szyć w linii prostej, kieruj się linią środkową na stopce.

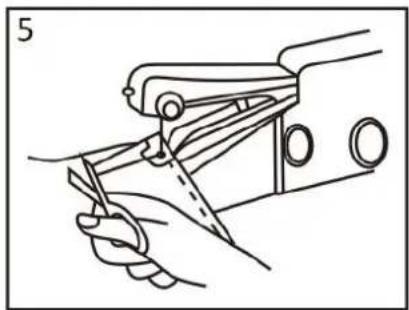

6. Po skończeniu szycia, kręcąc pokrętłem podnieś ramię igły w najwyższe położenie, a potem tylną częścią

rozpruwacza lub nożyczek wyciągnij nić na około 7,5 cm. Obetnij nić. Rys. 5

7. Podnieś stopkę i wyjmij materiał. Rys. 6

1. Należy pilnować, aby nie wyciągnąć nici. Jeśli pozostawione 7,5 cm nici znajduje się po prawej

stronie materiału, szew spruje się, gdy pociągnie się za nić.

2. Nić (7,5 cm) należy więc pozostawić po lewej stronie materiału; jeśli tak nie jest, należy odwrócić

materiał na lewą stronę i wyciągnąć nić na lewą stronę.

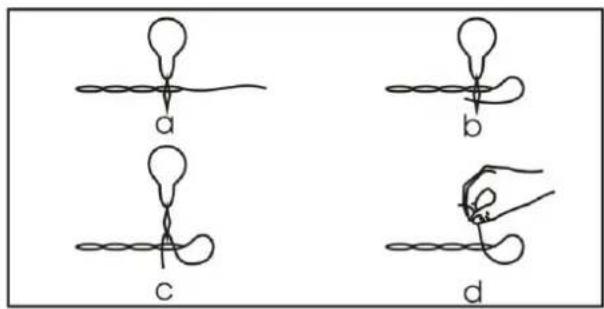

8. Wiązanie supła na nitce

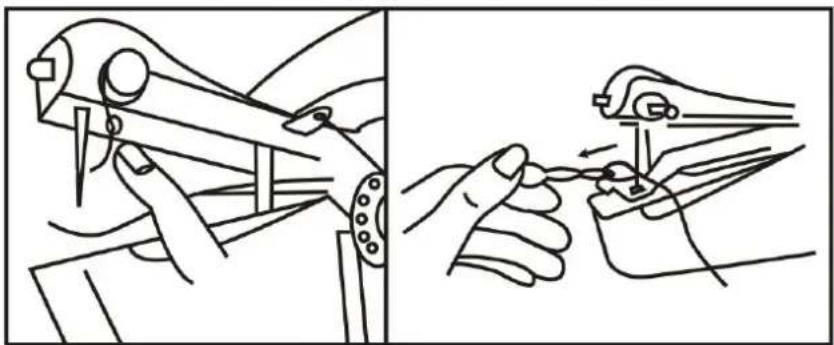

Odwróć materiał z powrotem na lewą stronę i pozostawione 7,5 cm nici zawiąż zgodnie ze wskazówkami poniżej i tak jak pokazano na odpowiednich rysunkach: Rys. 7 a) Przełóż nawlekacz przez ostatnie oczko ściegu. b) Włóż nić w nawlekacz i pociągnij na zewnątrz na około 2,5 cm. c) Przewlecz nić przez pętlę. d) Mocno zaciśnij nić, aby zakończyć supeł.- 36 - Rys. 7 NAWLEKANIE IGŁY: Nić powinna się rozwijać od górnej prawej strony szpulki. Przed założeniem szpulki należy upewnić się, czy na miejscu znajduje się sprężynka. (Rys. 5)

1. Przewlecz nić do góry przez ucho prowadnika nici 1. Od dołu do góry.

2. Przewlecz nić nad pokrętłem regulacji naprężenia nici między dwiema srebrnymi tarczami.

3. Przewlecz nić przez ucho prowadnika nici 2, od przodu w tył.

4. Przewlecz nić przez ucho igły, z prawej do lewej. Aby ułatwić sobie zadanie, możesz użyć nawlekacza.

Rys. 5 REGULACJA NAPRĘŻENIA NICI:

1. Jeśli nić jest za mocno naprężona, pokrętło regulacji naprężenia nici należy przekręcić lekko w lewo.

2. Jeśli nić jest za luźna, pokrętło regulacji naprężenia nici należy przekręcić lekko w prawo.

WYMIANA SZPULKI NA NOWĄ

1. Poluzuj wałek szpulki (D) i zdejmij starą szpulkę.

2. Wsuń nową szpulkę i sprężynę na wałek szpulki. Następnie załóż na nakrętkę szpulki (E).

3. Przy kupowaniu szpulek na wymianę do tego urządzenia, należy pamiętać, aby używać szpulek

metalowych klasy 15.

1. Poluzuj wałek szpulki i zdejmij szpulkę.

2. Wsuń szpulkę z nicią na wrzeciono przedłużające. Nie zapomnij o sprężynie.

3. Załóż wrzeciono przedłużające na nakrętkę szpulki.- 37 -

Poluzuj śrubę mocującą śrubokrętem i wyjmij starą igłę. Należy zawsze używać standardowych igieł do maszyn do szycia (#14). Igła musi zostać założona płaską stroną trzonka igły skierowaną do przodu urządzenia.

GWARANCJA I SERWIS KONSUMENCKI

Przed dostarczeniem do klienta nasze urządzenia poddawane są rygorystycznej kontroli jakości. Jeśli, pomimo wszelkich starań, podczas produkcji lub transportu pojawi się uszkodzenie, należy zwrócić urządzenie do sprzedawcy. Dodatkowo do stosowanych powszechnie przepisów, nabywca ma prawo do reklamacji na podstawie,warunków niniejszej gwarancji: Dla każdego zakupionego urządzenia zapewniamy 2 lata gwarancji, poczynając od dnia zakupu. Uszkodzony produkt można zwrócić bezpośrednio w punkcie zakupu. Niniejsza gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwą obsługą urządzenia, usterek w wyniku modyfikacji i napraw wykonanych przez strony trzecie lub w wyniku użycia nieoryginalnych części. Należy zachować dowód zakupu, który jest jedyną podstawą złożenia roszczenia gwarancyjnego. Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku nieprzestrzegania instrukcji obsługi. Powoduje to unieważnienie gwarancji. Producent nie ponosi odpowiedzialności za szkody materiałowe ani obrażenia ciała spowodowane niewłaściwą obsługą urządzenia i nieprzestrzeganiem instrukcji obsługi. Uszkodzenie akcesoriów nie oznacza bezpłatnej wymiany całego urządzenia. W takim wypadku prosimy o kontakt z naszym serwisem. Stłuczone elementy szklane lub pęknięte elementy plastikowe są wymieniane za opłatą. Uszkodzenia materiałów eksploatacyjnych lub części podlegających zużyciu, a także czyszczenie, konserwacja i wymienia wspomnianych części nie jest objęta gwarancją i podlega opłacie.
