Typ produktu	Splitter/Mikser 8-kanałowy
Liczba kanałów	8 (6 mono + 1 stereo)
Wejścia mono sygnału liniowego	6 (4 x XLR, 2 x jack 6,35 mm TRS symetryczne)
Wejście stereo sygnału liniowego	1 (2 x XLR symetryczne)
Wyjścia mono sygnału liniowego	6 (4 x XLR, 2 x jack 6,35 mm TRS symetryczne)
Wyjście stereo sygnału liniowego	1 (2 x XLR symetryczne)
Impedancja wejściowa	50 kΩ (symetryczna), 25 kΩ (asymetryczna)
Impedancja wyjściowa	60 Ω (symetryczna), 30 Ω (asymetryczna)
Maksymalny poziom wejściowy	+21 dBu
Maksymalny poziom wyjściowy	+22 dBu
Pasmo przenoszenia	5 Hz - 40 kHz
Współczynnik zniekształceń harmonicznych (THD)	0.0008 %
Stosunek sygnału do szumu	85 dB
Elementy sterujące	Poziom wejścia/wyjścia głównego, Main Link, Poziom kanałów 1-6, Balans/Pan kanałów 1-6, przełączniki Splitter/Mixer, Ground Lift, Zasilanie
Wskaźniki	LED poziomu (Wejście/Wyjście główne i kanały 1-6), LED Power, LED Main Link
Zasilanie	220-240 V, 50-60 Hz, 15 W
Bezpiecznik	T 315 mAL, 250 V
Wymiary (S x W x G)	483 x 44.5 x 216 mm
Waga	3 kg
Konserwacja i czyszczenie	Używać suchej szmatki. Odłączyć urządzenie przed czyszczeniem.
Bezpieczeństwo	Nie otwierać urządzenia. Przestrzegać zaleceń dotyczących napięcia i bezpiecznika. Unikać wilgoci i źródeł ciepła.
Części zamienne i naprawialność	Naprawa wyłącznie przez wykwalifikowany personel. Bezpiecznik wymienialny przez użytkownika (ten sam typ i wartość).
Informacje ogólne	Uniwersalny splitter/mikser do nagłośnienia, studia lub instalacji stałej. Tryby: splitter 2 do 8, mikser 8 do 2 lub kombinacja.

Często zadawane pytania - MS 828 LD Systems

Jakie są tryby pracy LDMS828?

LDMS828 może być używany w trybie Splitter (rozdzielacz sygnału 2 do 8) lub w trybie Mixer (mikser 8 do 2). Każdy kanał 1-6 można skonfigurować indywidualnie za pomocą przełącznika SPLITTER/MIXER. Możliwa jest również kombinacja obu trybów.

Jak używać funkcji MAIN LINK?

Gdy przełącznik MAIN LINK jest wciśnięty, sygnał z wejścia stereo (MAIN IN) jest wysyłany bezpośrednio na wyjście stereo (MAIN OUT). Gdy przycisk jest zwolniony, wyjście stereo jest miksem sygnału wejściowego stereo i sygnałów z kanałów 1-6 skonfigurowanych w trybie miksera.

Jakie typy złączy są dostępne na wejściach i wyjściach?

Wejścia i wyjścia mono kanałów 1-4 korzystają z symetrycznych złączy XLR, kanały 5 i 6 wykorzystują symetryczne złącza jack TRS 6,35 mm (kompatybilne z asymetrycznymi). Wejście i wyjście stereo są na XLR.

Jak ustawić poziom kanału w trybie Splitter?

W trybie Splitter potencjometr LEVEL każdego kanału kontroluje poziom wyjściowy sygnału z wejścia stereo. Można regulować każdy kanał niezależnie od głównego poziomu wejściowego (MAIN INPUT LEVEL).

Do czego służy przełącznik GROUND LIFT?

Przełącznik GROUND LIFT umożliwia odcięcie połączenia masy między urządzeniem a innym sprzętem. W przypadku przydźwięku (pętli masy), ustaw go w pozycji 'Lift' (w prawo), aby wyeliminować szum.

Co oznacza zaświecenie się diody LED CLIP?

Czerwona dioda CLIP na wskaźnikach poziomu informuje, że sygnał zbliża się do progu przesterowania. Jeśli miga sporadycznie na szczytach, nie stanowi to problemu. Jeśli świeci się stale, zmniejsz poziom wejściowy lub wyjściowy, aby uniknąć zniekształceń.

Jak czyścić LDMS828?

Odłącz urządzenie od sieci przed czyszczeniem. Użyj suchej szmatki do wytarcia powierzchni. Nie używaj chemikaliów ani płynów.

Jaki typ bezpiecznika użyć do wymiany?

Bezpiecznik musi być typu T 315 mAL, 250 V. Nigdy nie wymieniaj na bezpiecznik o innym zakresie. Jeśli bezpiecznik przepala się wielokrotnie, skontaktuj się z autoryzowanym serwisem.

Czy można używać kabli asymetrycznych na wejściach jack?

Tak, wejścia jack kanałów 5 i 6 są kompatybilne z asymetrycznymi złączami (jack TS 2-punktowy). Zaleca się jednak używanie połączeń symetrycznych dla lepszej odporności na zakłócenia.

Jakie jest zużycie energii elektrycznej urządzenia?

Zużycie energii wynosi 15 W. Urządzenie działa przy napięciu sieciowym 220-240 V, 50-60 Hz.

INSTRUKCJA OBSŁUGI MS 828 LD Systems

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio.

Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems.

Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM

Wprowadzenie

Dzięki niezwykle uniwersalnej koncepcji rozdzielacz/mikser LD Systems LDMS828 rozwiąże problemy typowe dla różnych rodzajów zastosowań. Wszystkie wejścia i wyjścia są symetryczne, a przejrzysta konstrukcja, jak np. wskazania poziomów dla każdego kanału, ułatwia intuicyjną obsługę. LDMS828 można zastosować jako mikser 8 na 2, jako rozdzielacz sygnału 2 na 8 lub jako kombinację obu tych zastosowań, co czyni go urządzeniem nieodzownym przy wszelkiego rodzaju imprezach na żywo, w studiu czy jako element instalacji stałej.

MIKSER/ROZDZIELACZ

8-KANAŁOWY

LDMS828

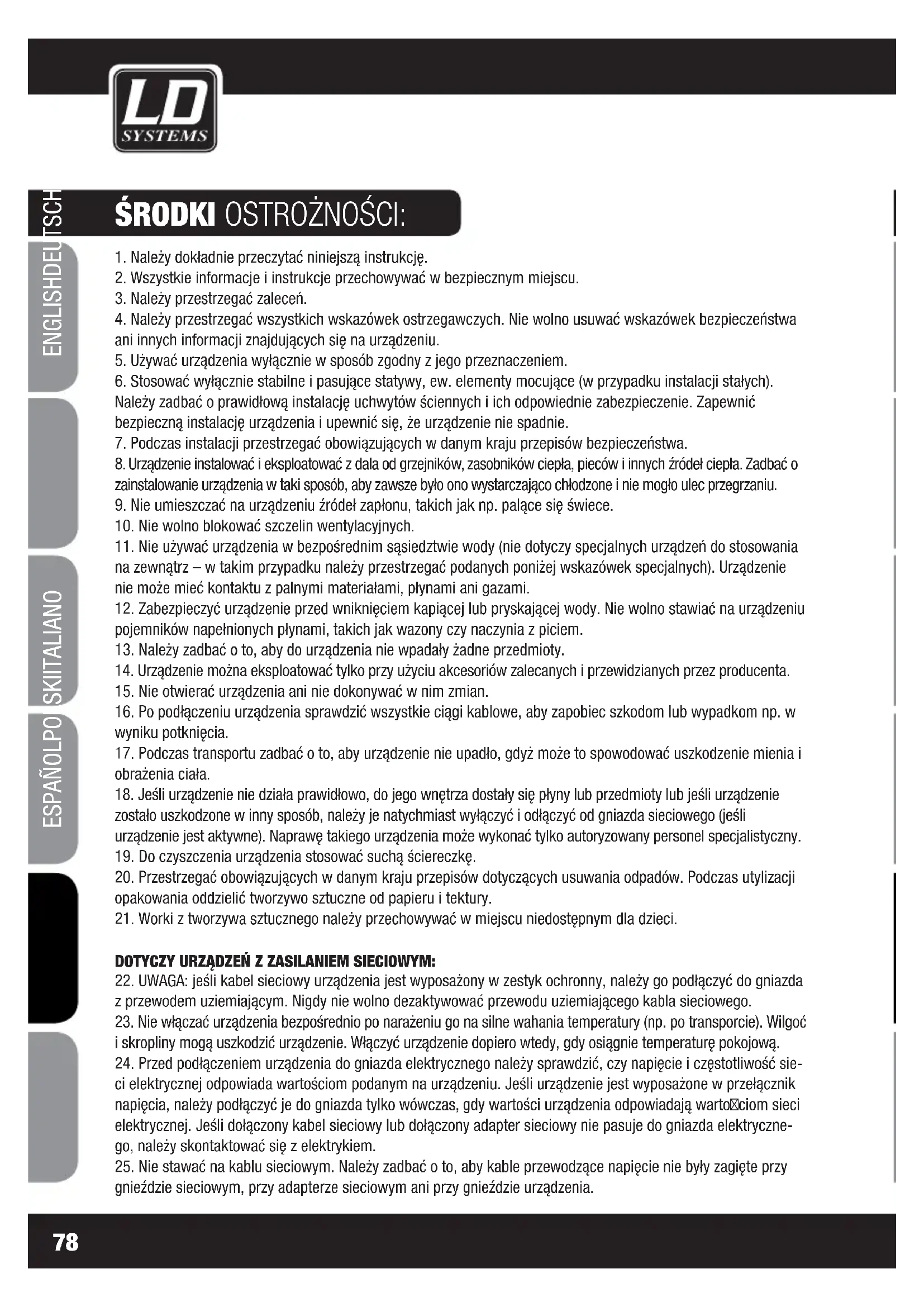

1. Należy dokładnie przeczytać niniejszą instrukcję.
2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.
3. Należy przestrzegać zaleceń.
4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.
5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.
6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych).
   Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.
7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.
8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.
9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.
10. Nie wolno blokować szczelin wentylacyjnych.
11. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.
12. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.
13. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.
14. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.
15. Nie otwierać urządzenia ani nie dokonywać w nim zmian.
16. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.
17. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.
18. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.
19. Do czyszczenia urządzenia stosować suchą ściereczkę.
20. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.
21. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM:

1. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.

2. Nie włącać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.

3. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.

4. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.

BEZPIECZEŃSTWO:

1. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.

2. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.

3. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

4. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.

5. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

6. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

UWAGA:

Nigdy nie wolno zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy.

Trójkąt równoramienny z symbolem błyskawicy oznacza niezaizolowane, „niebezpieczne” napięcie w urządzeniu, które może spowodować niebezpieczne dla zdrowia porażenie prądem.

Trójkąt równoramienny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i wskazówki ostrzegawcze.

UWAGA NA WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO!

To urządzenie przewidziane jest do profesjonalnych zastosowań. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyraźnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB.

OSTROŻNIE! WAŻNE WSKAZÓWKI DOTYCZĄCE PRODUKTÓW OŚWIETLENIOWYCH

1. Nie spoglądać w stronę promienia świetlnego z odległości mniejszej niż 40 cm.
2. Nigdy nie spoglądać przez dłuższy czas z krótkiej lub średniej odległości w stronę promienia świetlnego.
3. Nigdy nie spoglądać w stronę promienia świetlnego przy pomocy urządzeń optycznych, takich jak np. szkło powiększające.
4. Światło stroboskopowe może u wrażliwych osób powodować drgawki. Chorzy na padaczką powinny bezwzględnie unikać miejsc, w których używa się tego typu lamp.

ELEMENTY OBSŁUGI I WSKAŹNIKI:

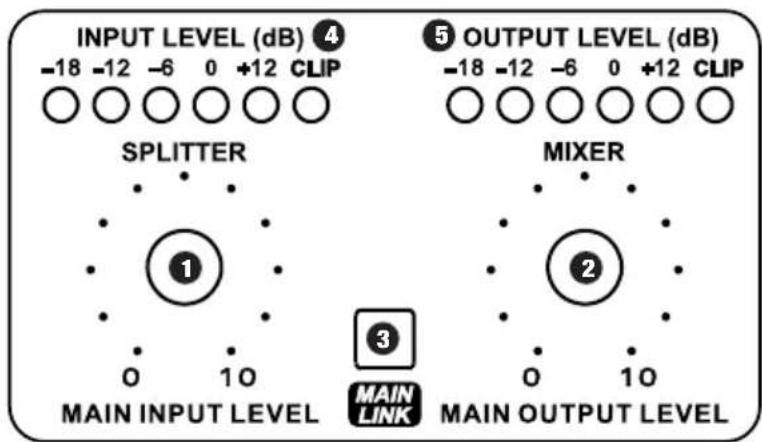

① ROZDZIELACZ/MAIN INPUT LEVEL

Regulator głośności dla sygnału podawanego na wejściu stereo (MAIN IN LEFT/RIGHT).

② MIKSER/MAIN OUTPUT LEVEL

Regulator głośności dla sygnału podawanego na wyjściu stereo (MAIN OUT LEFT/RIGHT).

3 MAIN LINK

Gdy włącznik MAIN LINK jest wciśnięty, sygnał podawany na wejściu stereo (MAIN IN LEFT/RIGHT) jest przekazywany na wyjście stereo (MAIN OUT LEFT/RIGHT). Powstaje zmiksowany sygnał z wejścia stereo i kanałów 1–6 włączonych jako kanał miksera (przycisk 8 dla kanału jest wciśnięty).

4 INPUT LEVEL

6-segmentowy wskaźnik poziomu LED dla sygnału podawanego na wejściu stereo (MAIN IN LEFT/RIGHT). Czerwona dioda CLIP-LED wskaźnika poziomu zapala się, gdy poziom sygnału podawanego na wejściu stereo wynosi 4 dB poniżej granicy zniekształceń. Krótkie zaświecenie się diody CLIP-LED dla górnych poziomów przekazywanego sygnału nie jest przy tym krytyczne. Ciągłe świecenie się diody CLIP-LED należy wyeliminować poprzez redukcję głośności podłączonego urządzenia lub głośności na regulatorze MAIN INPUT LEVEL.

5 OUTPUT LEVEL

6-segmentowy wskaźnik poziomu LED dla sygnału podawanego na wyjściu stereo (MAIN OUT LEFT/RIGHT). Czerwona dioda CLIP-LED wskaźnika poziomu zapala się, gdy poziom sygnału podawanego na wyjściu stereo zbliży się do granicy zniekształceń. Krótkie zaświecenie się diody CLIP-LED dla górnych poziomów przekazywanego sygnału nie jest przy tym krytyczne. Ciągłe świecenie się diody CLIP-LED należy wyeliminować poprzez redukcję głośności podłączonego urządzenia, kanałów 1–6 lub głośności na regulatorze MAIN INPUT LEVEL.

6 LEVEL CH1-CH6

Kanał w trybie pracy ROZDZIELACZ: regulator głośności dla sygnałów podawanych na wejściu stereo. Sygnały są podłączone do indywidualnych wyjść dla danego kanału (OUTPUT CHANNEL 1–6). Głośność sygnału jest także zależna od regulatora głośności MAIN INPUT LEVEL.

ELEMENTY OBSŁUGI I WSKAŹNIKI:

Kanał w trybie pracy MIKSER: regulator głośności dla sygnału podawanego na indywidualnym wejściu dla kanału 1–6. Sygnał jest podłączony do wyjścia stereo (MAIN OUT LEFT/RIGHT).

7 BAL/PAN CH1-CH6

Kanał w trybie pracy ROZDZIELACZ: regulator balansu dla sygnałów podawanych na wejściu stereo. Regulacja stosunku głośności między prawym a lewym sygnałem wejściowym (MAIN IN). Z obu sygnałów tworzony jest sygnał mono, który jest podawany na wyjściu danego kanału.

Kanał w trybie pracy MIKSER: regulator panoramy dla sygnału podawanego na indywidualnym wejściu dla kanału 1–6. Regulacja pozycji w sumie stereo MAIN OUT.

8 ROZDZIELACZ/MIKSER

Włącznik w pozycji niewciśniętej: Dany kanał 1–6 służy jako kanał rozdzielacza.

Przepływ sygnału: MAIN IN LEFT/RIGHT (12) - MAIN INPUT LEVEL (1) CHANNEL LEVEL (6) CHANNEL OUTPUT (15)

Włącznik w pozycji wciśniętej: Dany kanał 1–6 służy jako kanał miksera.

Przepływ sygnału: CHANNEL INPUT (14) CHANNEL LEVEL (6) MAIN OUTPUT LEVEL (2) MAIN OUT LEFT/RIGHT (13)

9 IN/OUT LEVEL

Kanał w trybie pracy ROZDZIELACZ: 6-segmentowy wskaźnik poziomu LED dla poziomu wyjściowego danego kanału 1–6. Krótkie zaświecenie się czerwonej diody CLIP-LED dla górnych poziomów przekazywa-nego sygnału nie jest przy tym krytyczne. Ciągłe świecenie się diody CLIP-LED należy wyeliminować poprzez redukcję głośności regulatorem MAIN INPUT LEVEL lub regulatorem LEVEL dla kanału.

Kanał w trybie pracy MIKSER: 6-segmentowy wskaźnik poziomu LED dla poziomu wejściowego danego kanału 1–6. Krótkie zaświecenie się czerwonej diody CLIP-LED dla górnych poziomów przekazywanego sygnału nie jest przy tym krytyczne. Ciągłe świecenie się diody CLIP-LED należy wyeliminować poprzez redukcję głośności podłączonego urządzenia lub głośności na regulatorze LEVEL dla kanału.

PRZYŁĄCZA:

10 POWER

Włącznik/Wyłącznik

11 POWER LED

Zapala się, gdy urządzenie jest prawidłowo podłączone do sieci elektrycznej i włączone.

Symetryczne wejście stereo XLR lewe i prawe.

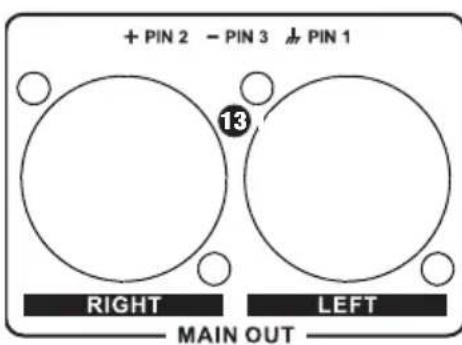

13 MAIN OUT LEFT/RIGHT

Symetryczne wyjście stereo XLR lewe i prawe.

Symetryczne wejścia liniowe. Kanały 1–4 są wyposażone w żeńskie gniazda XLR, a kanały 5 i 6 w gniazda stereo jack 6,3 mm. Aby utworzyć połączenie za pomocą wejść jack, można także użyć kabli niesymetrycznych z wtyczkami mono jack, zaleca się jednak stosowanie połączenia symetrycznego.

15 OUTPUT CHANNEL 1-6

Symetryczne wyjścia liniowe. Kanały 1–4 są wyposażone w męskie gniazda XLR, a kanały 5 i 6 w gniazda stereo jack 6,3 mm. Aby utworzyć połączenie za pomocą wyjść jack, można także użyć kabli niesymetrycznych z wtyczkami mono jack, zaleca się jednak stosowanie połączenia symetrycznego.

16 GROUND LIFT

Jeśli przełącznik znajduje się w pozycji „Lift” (pozycja przełącznika na prawo), może to zapobiec powstawaniu przydźwięków, gdy zostaną podłączone urządzenia z różnym potencjałem uziemienia. Jeśli przełącznik znajduje się w pozycji „Ground” (pozycja przełącznika na lewo), funkcja Ground Lift jest nieaktywna.

17 GNIAZDO SIECIOWE IEC ZE ZINTEGROWANĄ PODSTAWĄ BEZPIECZNIKA

WAŻNE WSKAZÓWKI: PRZED włączeniem urządzenia należy sprawdzić, czy napięcie sieciowe źródła zasilania i napięcie robocze urządzenia są takie same! Bezpiecznik należy wymieniać wyłącznie na bezpiecznik tego samego typu i o takich samych parametrach (nadruk na tylnej ścianie urządzenia)! Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

PRZYŁĄCZA:

PRZYKŁADY ZASTOSOWANIA:

■ SPLITTER ■ MIXER

wacznik ROZDZIEŁACZ/MIKSER kanaty 1-6

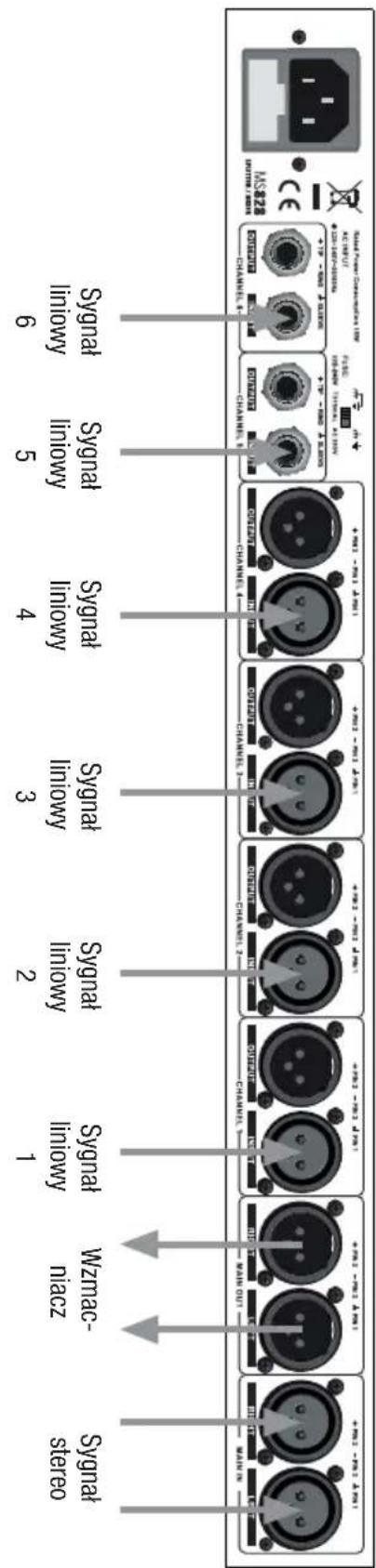

ZASTOSOWAINE JAKO PRZEDWZMACNIACZ 6 NA 6

PRZYKŁADY ZASTOSOWANIA:

ZASTOSOWANIE JAKO ROZDZIELACZ SYGNAŁU 2 NA 8

PRZYKŁADY ZASTOSOWANIA:

WSKAZOWKA: mozliwa jest także kombinacja trybow pracy ROZDZIELACZ ! MIKSER.

SPUTTER MIXER
Wacznik MAIN LINK w pozycki
w pozycji wcisintei! MISER
Włącznik ROZDZIEŁAÇZ/MIKSER kanaty 1–6

ZASTOSOWANIE JAKO MIKSER 8 NA 2

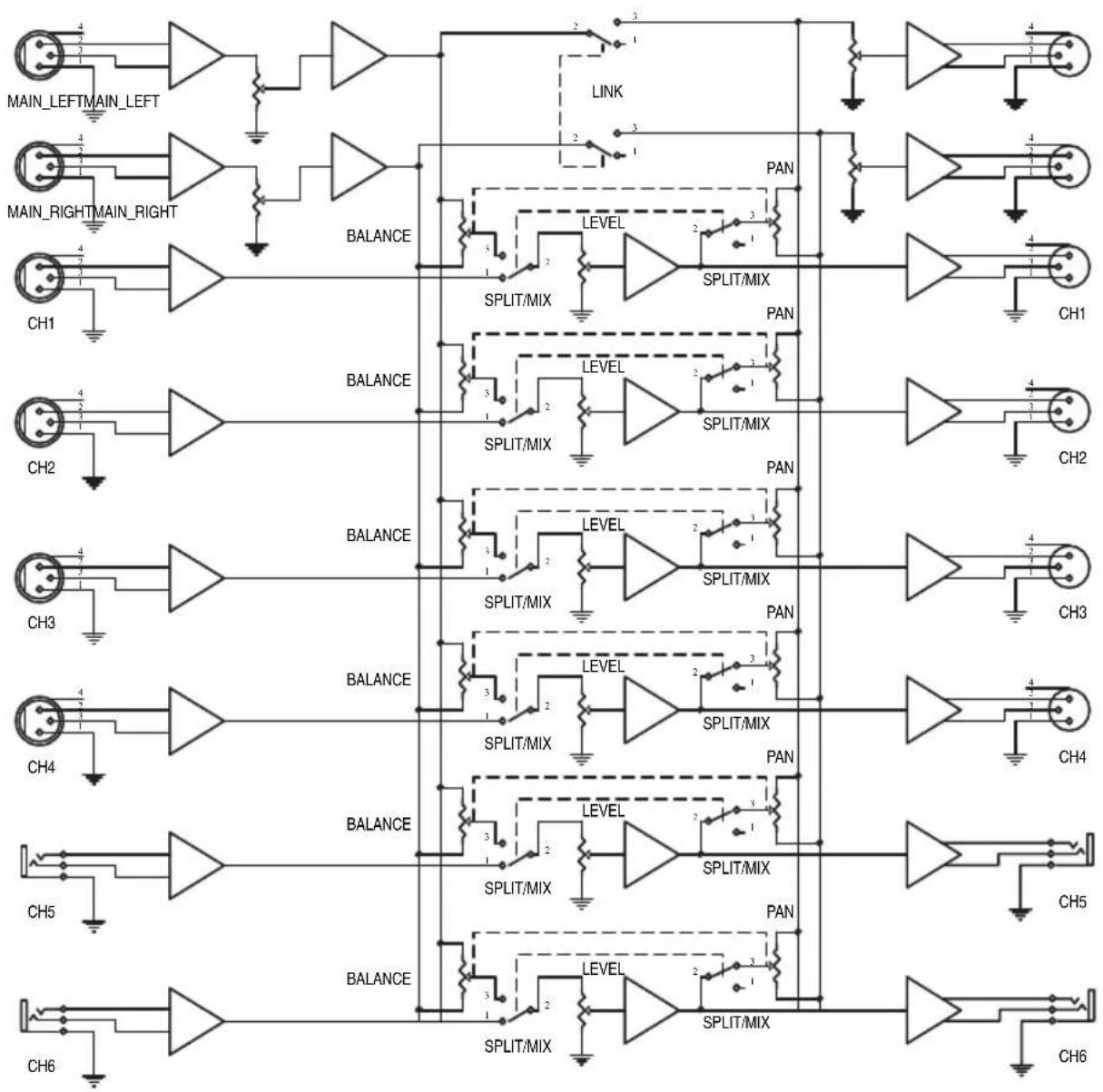

BLOKOWY SCHEMAT POŁĄCZEŃ:
        C1["(MAIN_LEFT_MAIN_LEFT)"]
        D1["(MAIN_RIGHT_MAIN_RIGHT)"]
    end
    subgraph CH1
            E1["(CH1)"]
            F1["(CH2)"]
            G1["(CH3)"]
            H1["(CH4)"]
            I1["(CH5)"]
            J1["(CH6)"]
    end
    subgraph CH2
            K1["(CH2)"]
            L1["(CH3)"]
            M1["(CH4)"]
            N1["(CH5)"]
            O1["(CH6)"]
    end
    subgraph CH3
            P1["(CH3)"]
            Q1["(CH4)"]
            R1["(CH5)"]
            S1["(CH6)"]
    end
    subgraph CH4
            T1["(CH4)"]
            U1["(CH5)"]
            V1["(CH6)"]
    end
    subgraph CH5
            W1["(CH5)"]
            X1["(CH6)"]
    end
    subgraph CH6
            Y1["(CH6)"]
    end
    subgraph BALANCE
            Z1[SPLIT/MIX 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 0
    end
    subgraph BALANCE
            AA[SPLIT/MIX 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 0
    end
    subgraph BALANCE
            AB[SPLIT/MIX 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 0
    end
    subgraph BALANCE
            AC[SPLIT/MIX 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 0
    end
    subgraph BALANCE
            AD[SPLIT/MIX 2 2 2 2 2 0.5x + SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX= -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT / -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/MIX = -SPLIT/SMIC
    end

SPECYFIKACJA:

Oznaczenie modelu: LDMS828
Rodzaj produktu: rozdzielacz/mikser
Typ: na żywo, instalacja
Liczba kanałów: 8
Kanały wejściowe mono, liniowe: 6
Przyłącza wejściowe mono, liniowe: 4 x XLR, 2 x jack	6,3 mm
Typ liniowego wejścia mono: elektronicznie symetryczne
Kanały wejściowe stereo, liniowe: 1
Przyłącza wejściowe stereo, liniowe: 2 x XLR
Typ liniowego wejścia stereo: elektronicznie symetryczne
Impedancja wejść: 50.000 Ω (balansowana), 25.000 Ω (niebalansowana)
Maksymalny poziom wejściowy: +21 dBu
Nominalny poziom roboczy: od -10 dBu do +4 dBu
Kanały wyjściowe mono: 6
Przyłącza wyjściowe mono: 4 x XLR, 2 x jack 6,3 mm
Typ wyjścia mono:	elektronicznie symetryczne
Kanały wyjściowe stereo:	1
Przyłącza wyjściowe stereo:	2 x XLR
Typ wyjścia stereo:	elektronicznie symetryczne
Impedancja wyjść:	60 Ω (balansowana), 30 Ω (niebalansowana)
Maksymalny poziom wyjściowy:	+22 dBu
Charakterystyka częstotliwościowa:	5 Hz-40.000 Hz
THD:	0,0008%
SNR:	85 dB
Elementy obsługi:	Main Input Level, Main Output Level, Main Link, Level dla kanałów 1-6, Bal/Pan dla kanałów 1-6, rozdzielacz/mikser dla kanałów 1-6, Power, Ground Lift

SPECYFIKACJA:

Wskaźniki: wskaźnik LED Input Level (6-segmentowy), wskaźnikOutput Level (6-segmentowy), In/Out Level dla kanałów 1–6 (6-segmentowy), Power
Napięcie robocze: 220–240 V AC, 50–60 Hz
Przyłącze zasilania sieciowego: gniazdo urządzenia IEC
Pobór mocy: 15 W
Bezpiecznik: T 315 mAL, AC 250 V
Wymiary (szer. x wys. x gł.): 483 x 44,5 x 216 mm
Waga: 3 kg
Akcesoria w zestawie: instrukcja, kabel sieciowy

DEKLARACJE PRODUCENTA:

Niniejsza gwarancja dotyczy marek Adam Hall, LD Systems, Defender, Palmer i Cameo.

Obejmuje ona wszystkie marki znajdujące się w ofercie firmy Adam Hall.

Niniejsze oświadczenie gwarancyjne nie ogranicza ustawowych roszczeń wobec producenta wynikających z rękojmi, lecz rozszerza je o dodatkowe roszczenia gwarancyjne wobec firmy Adam Hall.

Adam Hall gwarantuje, że w okresie od dwóch do pięciu lat (w zależności od produktu) od daty zakupu dany produkt Adam Hall, który został zakupiony bezpośrednio od firmy Adam Hall lub od autoryzowanego sprzedawcy, pod warunkiem zgodnego z przeznaczeniem użytkowania jest wolny od wad materiałowych i produkcyjnych.

Okres gwarancji rozpoczyna się od daty zakupu produktu, którą w razie wystąpienia przypadku objętego gwarancją należy odpowiednio udokumentować (poprzez przedłożenie faktury lub dowodu dostawy z datą zakupu). Jeśli w przypadku produktów wymienionych powyżej marek konieczna będzie naprawa w trakcie trwania okresu gwarancji, klient jest uprawniony do jej zlecenia w oparciu o niniejsze warunki.

W trakcie trwania okresu gwarancji firma Adam Hall naprawi lub wymieni wadliwe elementy lub produkty. W przypadku naprawy lub wymiany w trakcie trwania okresu gwarancji wymienione części oryginalne lub produkty stają się własnością firmy Adam Hall.

Jeśli nastąpi bardzo mało prawdopodobna sytuacja wielokrotnego występowania wady w nabytym przez klienta produkcie, firma Adam Hall ma prawo, według własnego uznania, zastąpić wadliwy produkt, pod warunkiem, że nowy produkt będzie co najmniej równoważny z wymienianym produktem pod względem specyfikacji technicznej.

Adam Hall nie udziela gwarancji na bezzakłóceniowe i/lub bezawaryjne działanie tego produktu. Adam Hall nie ponosi także odpowiedzialności za szkody powstałe wskutek nieprzestrzegania instrukcji obsługi lub innych dokumentów załączonych do tego produktu firmy Adam Hall. Gwarancja producenta nie obejmuje – części zużywalnych (np. akumulatory), – produktów, z których usunięto numer seryjny lub które zostały uszkodzone w wyniku wypadku,

– szkód wynikających z nieodpowiedniej eksploatacji, nieprawidłowej obsługi lub innych przyczyn zewnętrznych,

– szkód w urządzeniach, które były eksploatowane niezgodnie z ich parametrami roboczymi (parametry zgodne z dokumentacją załączoną do produktu),

– szkód wynikających ze stosowania części zamiennych, które nie są produkowane, sprzedawane lub zalecane przez firmę Adam Hall,

– szkód wynikających z ingerencji osób trzecich/modyfikacji lub napraw, które nie zostały przeprowadzone przez firmę Adam Hall.

Niniejsze postanowienia i warunki stanowią kompletną i wyłączną umowę gwarancyjną między klientem a firmą Adam Hall dotyczącą zakupionego przez klienta produktu Adam Hall.

DEKLARACJE PRODUCENTA:

OGRANICZENIE ODPOWIEDZIALNOŚCI

Jeśli w produktach sprzętowych firmy Adam Hall w trakcie trwania okresu gwarancji wystąpią szkody materiałowe lub technologiczne (zgodnie z powyższym oświadczeniem gwarancyjnym), jedyne i wyłączne prawo klienta wynikające z niniejszej gwarancji dotyczy naprawy lub wymiany urządzenia. Maksymalna odpowiedzialność firmy Adam Hall jest zgodnie z niniejszą gwarancją wyraźnie ograniczona do ceny kupna lub kosztów naprawy lub wymiany (w zależności od tego, która z tych kwot będzie niższa) elementów uszkodzonych podczas normalnego użytkowania.

Adam Hall nie ponosi odpowiedzialności za żadne szkody spowodowane przez produkt lub jego nieprawidłowe działanie, włącznie z utraconym zyskiem i niepowstałymi oszczędnościami oraz szkodami szczególnymi, pośrednimi i wynikowymi. Ponadto Adam Hall nie ponosi odpowiedzialności za roszczenia prawne osób trzecich ani roszczenia zgłoszone przez klienta w imieniu osób trzecich.

Niniejsze ograniczenie odpowiedzialności obowiązuje niezależnie od tego, czy szkody są dochodzone na drodze sądowej lub czy roszczenia odszkodowawcze wnoszone są w ramach niniejszej gwarancji w wyniku niedozwołonych działań (włącznie z niedbaństwem i odpowiedzialnością z tytułu zagrożenia) lub w wyniku roszczeń umownych lub innych. Nie może ono zostać także przez nikogo zniesione ani zmienione. Niniejsze ograniczenie odpowiedzialności obowiązuje także wówczas, gdy klient poinformuje firmę Adam Hall lub autoryzowanego przedstawiciela firmy Adam Hall o możliwości wystąpienia takich szkód, nie obowiązuje natomiast w przypadku roszczeń odszkodowawczych związanych ze szkodami na osobie.

Niniejsza gwarancja producenta przyznaje klientowi określone prawa. W zależności od jurysdykcji (państwo lub kraj związkowy) klientowi może przysługiwać prawo zgłoszenia dalszych roszczeń. W takich przypadkach zaleca się zastosowanie odpowiednich przepisów umożliwiających skorzystanie z pełni przysługujących danej osobie praw.

SKORZYSTANIE Z GWARANCJI

W razie wystąpienia przypadku objętego gwarancją należy zwrócić się bezpośrednio do firmy Adam Hall lub do autoryzowanego sprzedawcy, u którego produkt został zakupiony.

Sprzedawane przez firmę Adam Hall urządzenia są zgodne z podstawowymi wymogami i pozostałymi obowiązującymi specyfikacjami określonymi dyrektywami 1999/5/WE (R&TTE), 2004/108/WE (EMC) i 2006/95/WE (LVD) (o ile mają zastosowanie). Dalsze informacje dostępne są na stronie www.adamhall.com.

DEKLARACJE PRODUCENTA:

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

(dotyczy Unii Europejskiej i innych krajów europejskich, w których stosuje się segregację odpadów)

Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż po zakończeniu okresu użytkowania urządzenie nie może być utylizowane razem ze standardowymi odpadami domowymi, ponieważ mogłoby to spowodować szkody w środowisku lub szkody na osobie powstałe w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu wspierania ruchu okręznego w gospodarce w ramach idei zrównoważonego rozwoju.

Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych.

Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

OCHRONA ŚRODOWISKA I OSZCZĘDZANIE ENERGII

Oszczędzanie energii stanowi aktywny wkład w ochronę środowiska. Należy wyłączać wszystkie nieużywane urządzenia elektryczne. Aby zapobiec zużywaniu prądu przez nieużywane urządzenia znajdujące się w trybie czuwania (standby), należy wyjąć wtyczkę z gniazda sieciowego.

Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać modyfikacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji obsługi są zabronione.
