Tipo di prodotto	Splitter/Mixer 8 canali
Numero di canali	8 (6 mono + 1 stereo)
Ingressi mono livello linea	6 (4 x XLR, 2 x jack 6.35 mm TRS bilanciati)
Ingresso stereo livello linea	1 (2 x XLR bilanciati)
Uscite mono livello linea	6 (4 x XLR, 2 x jack 6.35 mm TRS bilanciati)
Uscita stereo livello linea	1 (2 x XLR bilanciati)
Impedenza di ingresso	50 kΩ (bilanciato), 25 kΩ (sbilanciato)
Impedenza di uscita	60 Ω (bilanciato), 30 Ω (sbilanciato)
Livello di ingresso massimo	+21 dBu
Livello di uscita massimo	+22 dBu
Risposta in frequenza	5 Hz – 40 kHz
Tasso di distorsione armonica (THD)	0.0008 %
Rapporto segnale/rumore	85 dB
Controlli	Livello Main Input/Output, Main Link, Livello canali 1-6, Bal/Pan canali 1-6, selettori Splitter/Mixer, Ground Lift, Power
Indicatori	LED di livello (Main Input/Output e canali 1-6), LED Power, LED Main Link
Alimentazione	220-240 V, 50-60 Hz, 15 W
Fusibile	T 315 mAL, 250 V
Dimensioni (L x A x P)	483 x 44.5 x 216 mm
Peso	3 kg
Manutenzione e pulizia	Utilizzare un panno asciutto. Scollegare l'apparecchio prima della pulizia.
Sicurezza	Non aprire l'apparecchio. Rispettare le indicazioni di tensione e fusibile. Evitare umidità e fonti di calore.
Ricambi e riparabilità	Riparazione solo da personale qualificato. Fusibile sostituibile dall'utente (stesso tipo e valore).
Informazioni generali	Splitter/Mixer versatile per live, studio o installazione fissa. Modalità: splitter 2 a 8, mixer 8 a 2, o combinazione.

Domande frequenti - MS 828 LD Systems

Quali sono le modalità di funzionamento del LDMS828?

Il LDMS828 può essere utilizzato in modalità Splitter (ripartitore di segnale 2 a 8) o in modalità Mixer (mixer 8 a 2). Ogni canale da 1 a 6 può essere configurato individualmente tramite il selettore SPLITTER/MIXER. È anche possibile una combinazione delle due modalità.

Come utilizzare la funzione MAIN LINK?

Quando il selettore MAIN LINK è premuto, il segnale presente sull'ingresso stereo (MAIN IN) viene inviato direttamente all'uscita stereo (MAIN OUT). Se il pulsante è rilasciato, l'uscita stereo è un mix del segnale di ingresso stereo e dei segnali dei canali da 1 a 6 configurati in modalità Mixer.

Quali tipi di connettori sono disponibili sugli ingressi e sulle uscite?

Gli ingressi e le uscite mono dei canali da 1 a 4 utilizzano connettori XLR bilanciati, i canali 5 e 6 utilizzano connettori jack TRS 6.35 mm bilanciati (compatibili sbilanciati). L'ingresso e l'uscita stereo sono su XLR.

Come regolare il livello di un canale in modalità Splitter?

In modalità Splitter, il potenziometro LEVEL di ogni canale controlla il livello di uscita del segnale proveniente dall'ingresso stereo. È possibile regolare ciascun canale indipendentemente dal livello di ingresso principale (MAIN INPUT LEVEL).

A cosa serve il selettore GROUND LIFT?

Il selettore GROUND LIFT consente di interrompere il collegamento di massa tra l'apparecchio e le altre apparecchiature. In caso di ronzio (loop di massa), posizionarlo su 'Lift' (a destra) per eliminare il rumore.

Cosa significa l'accensione del LED CLIP?

Il LED CLIP rosso sugli indicatori di livello indica che il segnale si avvicina alla soglia di clipping. Se lampeggia occasionalmente sui picchi, non è problematico. Se rimane acceso permanentemente, ridurre il livello di ingresso o di uscita per evitare la distorsione.

Come pulire il LDMS828?

Scollegare l'apparecchio dalla rete elettrica prima di qualsiasi pulizia. Utilizzare un panno asciutto per pulire la superficie. Non utilizzare prodotti chimici o liquidi.

Quale tipo di fusibile utilizzare per la sostituzione?

Il fusibile deve essere di tipo T 315 mAL, 250 V. Non sostituire mai con un fusibile di valore diverso. Se il fusibile salta ripetutamente, contattare un servizio di riparazione autorizzato.

Si possono utilizzare cavi sbilanciati sugli ingressi jack?

Sì, gli ingressi jack dei canali 5 e 6 sono compatibili con connettori sbilanciati (jack TS 2 poli). Tuttavia, si consiglia di utilizzare collegamenti bilanciati per una migliore immunità al rumore.

Qual è il consumo elettrico dell'apparecchio?

Il consumo elettrico è di 15 W. L'apparecchio funziona con una tensione di rete di 220-240 V, 50-60 Hz.

MANUALE UTENTE MS 828 LD Systems

Avete fatto la scelta giusta!

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità.

Leggete attentamente questo manuale d'uso per utilizzare al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

Introduzione

La grande flessibilità che lo caratterizza, fa dello splitter/mixer LDMS828 di LD Systems la soluzione ideale per le applicazioni più diverse. Tutti gli ingressi e le uscite sono perfettamente bilanciati, inoltre il design pulito, come gli indicatori di livello in ogni canale, ne consente l'uso intuitivo. Utilizzabile come mixer da 8 a 2, come distributore di segnali da 2 a 8 o come combinazione di entrambi, l'LDMS828 è uno strumento indispensabile in presentazioni live, in studio o in installazioni fisse.

SPLITTER/MIXER

A 8 CANALI

LDMS828

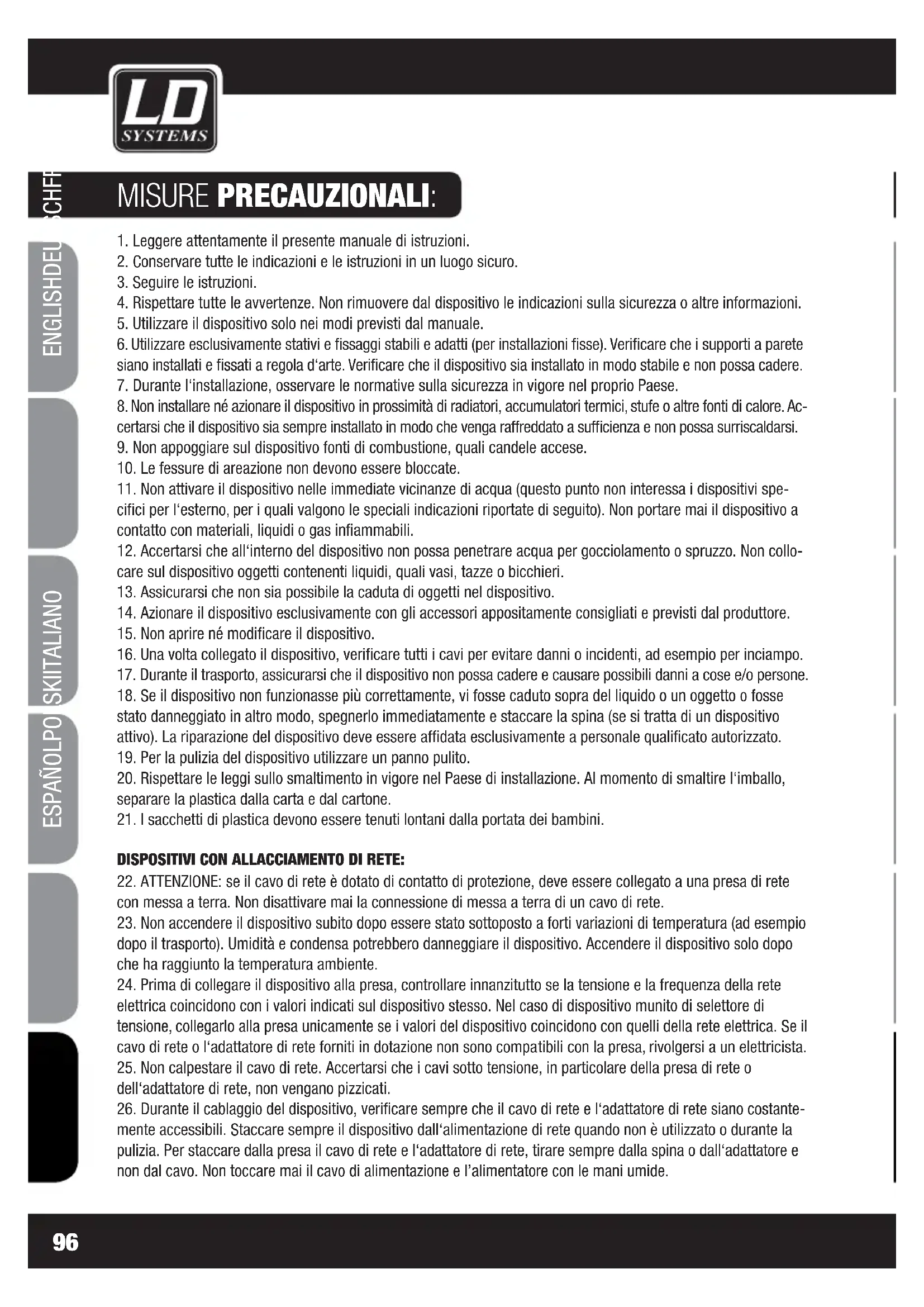

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.
5. Utilizzare il dispositivo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate.
11. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.
12. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collo-care sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non aprire né modificare il dispositivo.
16. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
18. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
19. Per la pulizia del dispositivo utilizzare un panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l'imballo, separare la plastica dalla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE:

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costante-mente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l'adattatore di rete, tirare sempre dalla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.

SICUREZZA:

1. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.
2. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
3. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete dalla presa.
4. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.
5. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete dalla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione per evitare il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Le riparazioni dovranno essere realizzate esclusivamente da tecnici qualificati.

Il triangolo isoscele con il simbolo del fulmine indica la presenza nel dispositivo di tensioni non isolate, “pericolose”, che possono provocare scosse dannose alla salute.

Il triangolo isoscele con punto esclamativo avverte di importanti segnalazioni relative all'uso e alla manutenzione.

ATTENZIONE: ELEVATI LIVELLI SONORI NEI PRODOTTI AUDIO!

Questo dispositivo è destinato a uso professionale. Di conseguenza, se viene destinato ad un uso commerciale, sarà soggetto alle norme e ai regolamenti dell'Associazione per la prevenzione di infortuni del rispettivo settore professionale. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute.

Danni all'udito provocati da un'esposizione prolungata a un livello SPL elevato: dall'utilizzo di questo prodotto si possono generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

ATTENZIONE! INDICAZIONI IMPORTANTI RELATIVE AI PRODOTTI DI ILLUMINAZIONE

1. Non guardare il fascio di luce da distanze inferiori a 40 cm.
2. Non guardare mai a lungo il fascio di luce da breve-media distanza.
3. Non guardare mai il fascio di luce con dispositivi ottici quali le lenti d'ingrandimento.
4. In alcuni casi, in persone sensibili gli effetti stroboscopici possono causare attacchi epilettici. Pertanto, le persone affette da epilessia devono assolutamente evitare luoghi in cui vengono impiegati effetti stroboscopici.

DISPOSITIVI DI COMANDO E VISUALIZZ

① SPLITTER/MAIN INPUT LEVEL

Regolatore del volume per il segnale presente sull'ingresso stereo (MAIN IN LEFT/RIGHT).

Regolatore del volume per il segnale presente sull'uscita stereo (MAIN OUT LEFT/RIGHT).

3 MAIN LINK

Con l'interruttore MAIN LINK premuto, il segnale presente sull'ingresso stereo (MAIN IN LEFT/RIGHT) viene inviato all'uscita stereo (MAIN OUT LEFT/RIGHT). In questo modo, i segnali dell'ingresso stereo e dei canali attivati come canale mixer 1 - 6 (pulsante 8 nel canale premuto) si mescolano.

4 INPUT LEVEL

Indicatore di livello LED a 6 segmenti per il segnale presente sull'ingresso stereo (MAIN IN LEFT/RIGHT). Il LED CLIP rosso dell'indicatore di livello si accende non appena il livello del segnale presente sull'ingresso stereo 4 dB scende sotto il limite di distorsione. Una breve accensione del LED CLIP nei picchi nel segnale presente non comporta alcun problema. È bene però evitare che il LED CLIP resti acceso abbassando il volume del dispositivo di riproduzione o il volume del regolatore MAIN INPUT LEVEL.

5 OUTPUT LEVEL

Indicatore di livello LED a 6 segmenti per il segnale presente sull'uscita stereo (MAIN OUT LEFT/RIGHT). Il LED CLIP rosso dell'indicatore di livello si accende non appena viene attivata l'uscita stereo del limite di distorsione. Una breve accensione del LED CLIP nei picchi nel segnale presente non comporta alcun problema. È bene però evitare che il LED CLIP resti acceso abbassando il volume del dispositivo di riproduzione, dei canali 1-6 o del volume del regolatore MAIN INPUT LEVEL.

6 LEVEL (CH1 - CH6)

Canale in modalità SPLITTER: Regolatore del volume per i segnali presenti sull'ingresso stereo. I segnali sono attivati sull'uscita individuale del rispettivo canale (OUTPUT CHANNEL 1 - 6). Il volume del segnale dipende anche dal regolatore del volume MAIN INPUT LEVEL.

Canale in modalità MIXER: Regolatore del volume del segnale presente sui singoli ingressi dei canali 1 - 6. Il segnale è attivato sull'uscita stereo (MAIN OUT LEFT/RIGHT).

TIVI DI COMANDO E VISUALIZZAZIONE:

7 BAL/PAN (CH1 - CH6)

Canale in modalità SPLITTER: Regolatore di balance per i segnali presenti sull'ingresso stereo. Impostazione del rapporto di volume tra i segnali d'ingresso sinistro e destro (MAIN IN). Dai due segnali viene generato un segnale mono presente sull'uscita del rispettivo canale.

Canale in modalità MIXER: Controllo PAN del segnale presente sui singoli ingressi dei canali 1 - 6. Impostazione della posizione nel totale stereo di MAIN OUT.

8 SPLITTER/MIXER

Interruttore non premuto: Il rispettivo canale 1 - 6 è un canale splitter.

Flusso di segnale: MAIN IN LEFT/RIGHT (12) - MAIN INPUT LEVEL (1) CHANNEL LEVEL (6) CHANNEL OUTPUT (15)

Interruttore in posizione premuta: Il rispettivo canale 1 - 6 è un canale mixer.

Flusso di segnale: CHANNEL INPUT (14) CHANNEL LEVEL (6) MAIN OUTPUT LEVEL (2) MAIN OUT LEFT/RIGHT (13)

9 IN/OUT LEVEL

Canale in modalità SPLITTER: Indicatore di livello LED a 6 segmenti per il livello di uscita del rispettivo canale 1 - 6. Una breve accensione del LED CLIP rosso nei picchi nel segnale presente non comporta alcun problema. È bene però evitare che il LED CLIP resti acceso abbassando il volume del controllo MAIN INPUT LEVEL o il controllo LEVEL del canale.

Canale in modalità MIXER: Indicatore di livello LED a 6 segmenti per il livello di ingresso del rispettivo canale 1 - 6. Una breve accensione del LED CLIP rosso nei picchi nel segnale presente non comporta alcun problema. È bene però evitare che il LED CLIP resti acceso abbassando il volume del dispositivo di riproduzione o il volume del regolatore LEVEL nel canale.

10 POWER

Interruttore di accensione/spegnimento

11 LED POWER

Si accende non appena il dispositivo viene correttamente connesso alla rete elettrica e acceso.

COLLEGAMENTI:

Ingresso XLR stereo bilanciato sinistra e destra.

13 MAIN OUT LEFT/RIGHT

Uscita XLR stereo bilanciata sinistra e destra.

14 INPUT CHANNEL 1 - 6

Ingressi di linea bilanciati. I canali da 1 a 4 sono dotati di prese XLR femmina e i canali 5 e 6 di prese jack stereo da 6,3 mm. Per creare una connessione con gli ingressi jack è anche possibile utilizzare cavi non bilanciati con connettori jack mono. La connessione bilanciata è comunque da preferire a quella non bilanciata.

15 OUTPUT CHANNEL 1 - 6

Uscite di linea bilanciati. I canali da 1 a 4 sono dotati di prese XLR maschio e i canali 5 e 6 di prese jack stereo da 6,3 mm. Per creare una connessione con le uscite jack è anche possibile utilizzare cavi non bilanciati con connettori jack mono. La connessione bilanciata è comunque da preferire a quella non bilanciata.

16 GROUND LIFT

L'interruttore in posizione "Lift" (destra) può evitare ritorni di terra non appena vengono collegati dispositivi con potenziale di massa diverso. Se l'interruttore è posizionato su "Ground" (sinistra), la funzione Ground-Lift è disattivata.

17 PRESA DI RETE IEC CON PORTAFUSIBILE INTEGRATO

NOTE IMPORTANTI: PRIMA della messa in funzione assicurarsi che la tensione di rete dell'alimentatore elettrico e la tensione di esercizio del dispositivo coincidano! Sostituire il fusibile unicamente con un fusibile dello stesso tipo e con gli stessi valori (v. indicazione stampata sul retro)! Se il fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

COLLEGAMENTI:

ESEMPI DIAPPLICAZIONE:

SPUTTER MIXER

interiore SPLITTER/MIXER dei canali 1-6 non premiço (postiziona MIXER)

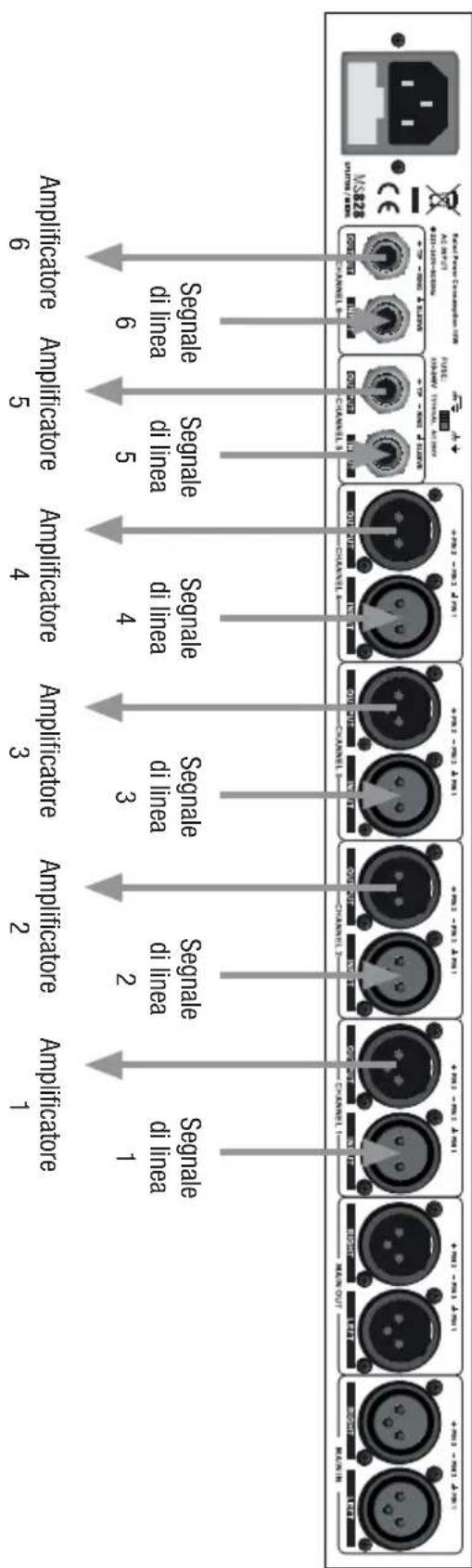

Applicazione come AMPUFICATORE DA 6 A 6

ESEMPI DIAPPLICAZIONE:

APPLICAZIONE COME DISTRIBUTORE DI SEGNALI (SPLITTER) DA 2 A 8

Interruttore MAIN LINK in posizione premuta

■ SPLITTER - MIXER

Interruttore SPLITTER/MIXER canali 1-6 non premuto (posizione SPLITTER)

ESEMPI DI APPLICAZIONE:

NOTA: è possibile anche la combinazione delle due modalità, splitter e mixer.

SPULLER MIXER
Inter therefore MAIN LINK in
premuto (posizione MIXER)
Interturore SPLITTER/MIXER canali 1-6

APELLICAZIONE COME MIXER DA 8 A 2

DIAGRAMMA BLOCCHI:
