MS 828 - Mezclador LD Systems - Manual de uso y guía de instrucciones gratis

Tipo de producto	Splitter/Mezclador de 8 canales
Número de canales	8 (6 mono + 1 estéreo)
Entradas mono de nivel de línea	6 (4 x XLR, 2 x jack de 6.35 mm TRS simétricos)
Entrada estéreo de nivel de línea	1 (2 x XLR simétricos)
Salidas mono de nivel de línea	6 (4 x XLR, 2 x jack de 6.35 mm TRS simétricos)
Salida estéreo de nivel de línea	1 (2 x XLR simétricos)
Impedancia de entrada	50 kΩ (simétrica), 25 kΩ (asimétrica)
Impedancia de salida	60 Ω (simétrica), 30 Ω (asimétrica)
Nivel de entrada máximo	+21 dBu
Nivel de salida máximo	+22 dBu
Respuesta en frecuencia	5 Hz - 40 kHz
Tasa de distorsión armónica (THD)	0.0008 %
Relación señal/ruido	85 dB
Controles	Main Input/Output Level, Main Link, Level canales 1-6, Bal/Pan canales 1-6, selectores Splitter/Mezclador, Ground Lift, Power
Indicadores	LED de nivel (Main Input/Output y canales 1-6), LED Power, LED Main Link
Alimentación	220-240 V, 50-60 Hz, 15 W
Fusible	T 315 mAL, 250 V
Dimensiones (L x A x P)	483 x 44.5 x 216 mm
Peso	3 kg
Mantenimiento y limpieza	Utilice un paño seco. Desenchufe el aparato antes de la limpieza.
Seguridad	No abra el aparato. Respete las indicaciones de tensión y fusible. Evite la humedad y las fuentes de calor.
Piezas de repuesto y reparabilidad	Reparación solo por personal cualificado. Fusible reemplazable por el usuario (mismo tipo y calibre).
Información general	Splitter/Mezclador versátil para directo, estudio o instalación fija. Modos: splitter 2 a 8, mezclador 8 a 2, o combinación.

Preguntas frecuentes - MS 828 LD Systems

¿Cuáles son los modos de funcionamiento del LDMS828?

El LDMS828 se puede utilizar en modo Splitter (distribuidor de señal de 2 a 8) o en modo Mixer (mezclador de 8 a 2). Cada canal 1 a 6 se puede configurar individualmente mediante el selector SPLITTER/MIXER. También es posible una combinación de ambos modos.

¿Cómo usar la función MAIN LINK?

Cuando el selector MAIN LINK está presionado, la señal presente en la entrada estéreo (MAIN IN) se envía directamente a la salida estéreo (MAIN OUT). Si se suelta el botón, la salida estéreo es una mezcla de la señal de entrada estéreo y las señales de los canales 1 a 6 configurados en modo Mixer.

¿Qué tipos de conectores están disponibles en las entradas y salidas?

Las entradas y salidas mono de los canales 1 a 4 utilizan conectores XLR simétricos, los canales 5 y 6 utilizan conectores jack TRS de 6.35 mm simétricos (compatibles asimétricos). La entrada y salida estéreo son en XLR.

¿Cómo ajustar el nivel de un canal en modo Splitter?

En modo Splitter, el potenciómetro LEVEL de cada canal controla el nivel de salida de la señal proveniente de la entrada estéreo. Puede ajustar cada canal independientemente del nivel de entrada principal (MAIN INPUT LEVEL).

¿Para qué sirve el selector GROUND LIFT?

El selector GROUND LIFT permite cortar la conexión de tierra entre el aparato y otros equipos. En caso de zumbido (bucle de tierra), colóquelo en la posición 'Lift' (a la derecha) para eliminar el ruido.

¿Qué significa el encendido del LED CLIP?

El LED CLIP rojo en los indicadores de nivel indica que la señal se acerca al umbral de recorte. Si parpadea ocasionalmente en los picos, no es problemático. Si permanece encendido constantemente, reduzca el nivel de entrada o salida para evitar la distorsión.

¿Cómo limpiar el LDMS828?

Desenchufe el aparato de la red antes de cualquier limpieza. Utilice un paño seco para limpiar la superficie. No use productos químicos ni líquidos.

¿Qué tipo de fusible usar para el reemplazo?

El fusible debe ser de tipo T 315 mAL, 250 V. Nunca lo reemplace por un fusible de calibre diferente. Si el fusible se funde repetidamente, contacte a un servicio de reparación autorizado.

¿Se pueden usar cables asimétricos en las entradas jack?

Sí, las entradas jack de los canales 5 y 6 son compatibles con conectores asimétricos (jack TS de 2 puntos). Sin embargo, se recomienda usar conexiones simétricas para una mejor inmunidad al ruido.

¿Cuál es el consumo eléctrico del aparato?

El consumo eléctrico es de 15 W. El aparato funciona con una tensión de red de 220-240 V, 50-60 Hz.

MANUAL DE USUARIO MS 828 LD Systems

USER'S MANUAL BEDIENUNGSANLEITUNG MANUEL D'UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D' USO

¡Gracias por elegir LD-Systems!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante.

Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de LD Systems.

Si desea obtener información sobre LD-SYSTEMS, visite nuestro sitio web WWW.LD-SYSTEMS.COM

Introducción

Gracias a su gran flexibilidad, el splitter/mezclador LDMS828 de LD Systems es la solución ideal para muchas aplicaciones. Todas las entradas y salidas son balanceadas, y su diseño claro, por ejemplo, los indicadores de nivel en cada canal, permite una operación muy intuitiva. Se puede usar como mezclador de 8 a 2, como distribuidor de señal de 2 a 8, o como una combinación de ambos, por lo que el LDMS828 es una herramienta indispensable en presentaciones en vivo, estudios de grabación, o instalaciones fijas.

SPLITTER/MEZCLADOR DE

8 CANALES

LDMS828

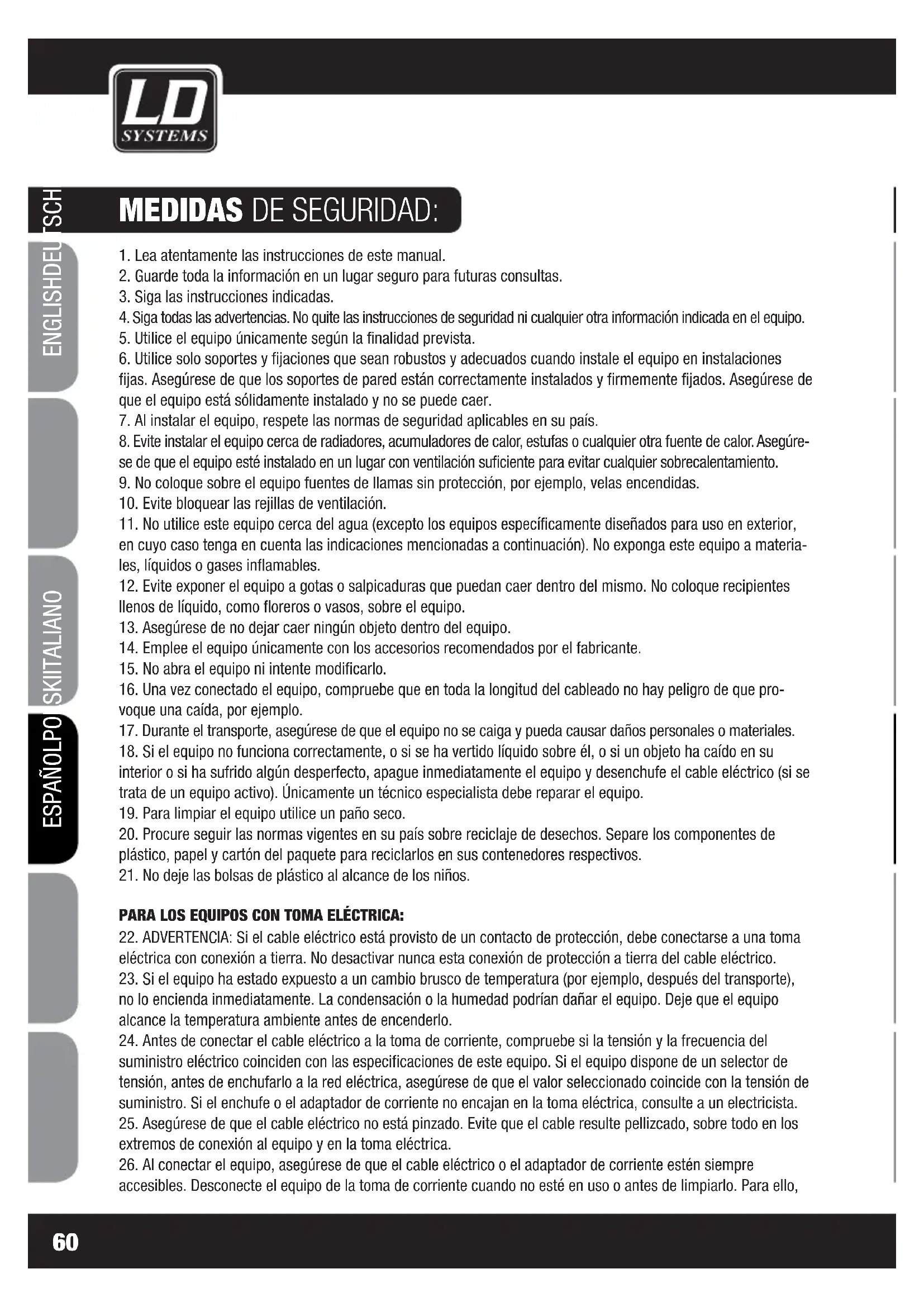

MEDIDAS DE SEGURIDAD:

1. Lea atentamente las instrucciones de este manual.
2. Guarde toda la información en un lugar seguro para futuras consultas.
3. Siga las instrucciones indicadas.
4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.
5. Utilice el equipo únicamente según la finalidad prevista.
6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo en instalaciones fijas. Asegúrese de que los soportes de pared están correctamente instalados y firmemente fijados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.
7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.
8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.
9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.
10. Evite bloquear las rejillas de ventilación.
11. No utilice este equipo cerca del agua (excepto los equipos específicamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inflamables.
12. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como floreros o vasos, sobre el equipo.
13. Asegúrese de no dejar caer ningún objeto dentro del equipo.
14. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.
15. No abra el equipo ni intente modificarlo.
16. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.
17. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.
18. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.
19. Para limpiar el equipo utilice un paño seco.
20. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.
21. No deje las bolsas de plástico al alcance de los niños.

PARA LOS EQUIPOS CON TOMA ELÉCTRICA:

1. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.

2. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.

3. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especificaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.

4. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.

5. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello,

SEGURIDAD:

desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.

1. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.

2. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continuamente, póngase en contacto con un servicio técnico autorizado.

3. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica.

4. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.

5. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.

ADVERTENCIA:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene piezas que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica y suponer un riesgo para la salud.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

ADVERTENCIA: ¡ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud.

Daños auditivos por exposición prolongada a un nivel SPL alto: este equipo puede generar fácilmente un nivel de presión sonora (SPL) lo suficientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB.

¡ATENCIÓN! INFORMACIÓN IMPORTANTE SOBRE LOS PRODUCTOS DE ILUMINACIÓN

1. No mire el haz de luz desde una distancia inferior a 40 cm.
2. No mire el haz de luz de cerca durante periodos prolongados.
3. No mire directamente el haz de luz con instrumentos ópticos, como lentes de aumento.
4. ¡Los efectos estroboscópicos pueden a veces causar convulsiones en personas fotosensibles! Las personas con epilepsia deben evitar los lugares en los que se usan luces estroboscópicas.

CONTROLES E INDICADORES:

① SPLITTER / MAIN INPUT LEVEL

Control de nivel de la señal de entrada estéreo (MAIN IN LEFT/RIGHT).

Control de nivel de la señal de salida estéreo (MAIN OUT LEFT/RIGHT).

3 MAIN LINK

Al pulsar el botón MAIN LINK, la entrada estéreo (MAIN IN LEFT/RIGHT) se envía a la salida estéreo (MAIN OUT LEFT/RIGHT). De esta forma, se mezclan las señales de entrada estéreo y de los canales 1 a 6 activados como un mezclador (botón 8 de canal pulsado).

4 INPUT LEVEL

Vúmetro de LEDs de 6 segmentos del nivel de la señal de entrada estéreo (MAIN IN LEFT/RIGHT). El LED rojo CLIP se ilumina cuando el nivel de la señal de entrada estéreo está 4 dB por debajo del umbral de recorte. No es un problema si el LED CLIP se ilumina brevemente en los niveles de pico de señal. Sin embargo, evite que el LED CLIP se ilumine de forma continua (disminuya el nivel de salida del equipo reproductor o bien el nivel mediante el control MAIN INPUT LEVEL).

5 OUTPUT LEVEL

Vúmetro de LEDs de 6 segmentos del nivel de la señal de salida estéreo (MAIN OUT LEFT/RIGHT). El LED rojo CLIP se ilumina cuando se está recortando la señal de salida estéreo. No es un problema si el LED CLIP se ilumina brevemente en los niveles de pico de señal. Sin embargo, evite que el LED CLIP se ilumine de forma continua (disminuya el nivel de salida del equipo reproductor, de los canales 1 a 6, o bien el nivel mediante el control MAIN INPUT LEVEL).

6 LEVEL (CH1 a CH6)

Canal en modo Splitter: Control de nivel de la señal de entrada estéreo. Las señales se envían a la salida de cada canal (OUTPUT CHANNEL 1 a 6). El nivel de la señal depende también del control de nivel MAIN INPUT LEVEL.

Canal en modo Mezclador: Control de nivel de los canales de entrada 1 a 6. La señal se envía a la salida estéreo (MAIN OUT LEFT/RIGHT).

CONTROLES E INDICADORES:

7 BAL/PAN (CH1 a CH6)

Canal en modo Splitter: Control de balance de la señal de entrada estéreo. Ajusta la proporción entre las señales de entrada izquierda y derecha (MAIN IN). A partir de las dos señales, se tiene una señal mono a la salida del canal correspondiente.

Canal en modo Mezclador: Control panorámico del canal de entrada (1 a 6). Ajusta la posición espacial en la mezcla estéreo de MAIN OUT.

8 SPLITTER / MIXER

Botón sin pulsar: El canal correspondiente (1 a 6) es un canal del splitter.

Flujo de señal: MAIN IN LEFT/RIGHT (12) MAIN INPUT LEVEL (1) CHANNEL LEVEL (6) CHANNEL OUTPUT (15)

Botón pulsado: El canal correspondiente (1 a 6) es un canal del mezclador.

Flujo de señal: CHANNEL INPUT (14) CHANNEL LEVEL (6) MAIN OUTPUT LEVEL (2) MAIN OUT LEFT/RIGHT (13)

9 IN / OUT LEVEL

Canal en modo Splitter: Vúmetro de LEDs de 6 segmentos del nivel de la señal de salida de los canales 1 a 6. No es un problema si el LED rojo CLIP se ilumina brevemente en los niveles de pico de señal. Sin embargo, evite que el LED CLIP se ilumine de forma continua (disminuya el nivel con el control MAIN INPUT LEVEL o el control LEVEL del canal).

Canal en modo Mezclador: Vúmetro de LEDs de 6 segmentos del nivel de la señal de entrada de los canales 1 a 6. No es un problema si el LED rojo CLIP se ilumina brevemente en los niveles de pico de señal. Sin embargo, evite que el LED CLIP se ilumine de forma continua (disminuya el nivel de salida del equipo reproductor o bien el nivel mediante el control LEVEL del canal).

10 POWER

Interruptor de encendido/apagado

11 LED POWER

Se ilumina si el equipo está encendido y correctamente enchufado a la red eléctrica.

CONEXIONES:

Entrada XLR estéreo balanceada izquierda y derecha.

13 MAIN OUT LEFT/RIGHT

Salida XLR estéreo balanceada izquierda y derecha.

Entrada de línea balanceada. Los canales 1 a 4 disponen de XLR hembra, mientras que los canales 5 y 6 tienen jacks estéreo de 6,3 mm. A un jack de entrada se puede conectar un cable no balanceado con conector mono. Se recomienda la conexión balanceada a la no balanceada.

15 OUTPUT CHANNEL (1 a 6)

Salida de línea balanceada. Los canales 1 a 4 disponen de XLR macho, mientras que los canales 5 y 6 tienen jacks estéreo de 6,3 mm. A un jack de salida se puede conectar un cable no balanceado con conector mono. Se recomienda la conexión balanceada a la no balanceada.

16 GROUND LIFT

El conmutador en la posición "Lift" (derecha) puede evitar zumbidos de masa cuando los equipos están conectados a diferentes potenciales de tierra. Sitúe el conmutador en la posición "Ground" (izquierda) para desactivar la función Ground-Lift.

17 TOMA IEC CON PORTAFUSIBLES INTEGRADO

INFORMACIÓN IMPORTANTE: ¡ANTES de encender el equipo, asegúrese de que la tensión del suministro eléctrico coincide con la tensión del equipo! Sustituya el fusible únicamente por otro del mismo tipo y características (serigrafiadas en la parte posterior). Si el fusible se fundiera continuamente, póngase en contacto con un servicio técnico autorizado.

CONEXIONES.

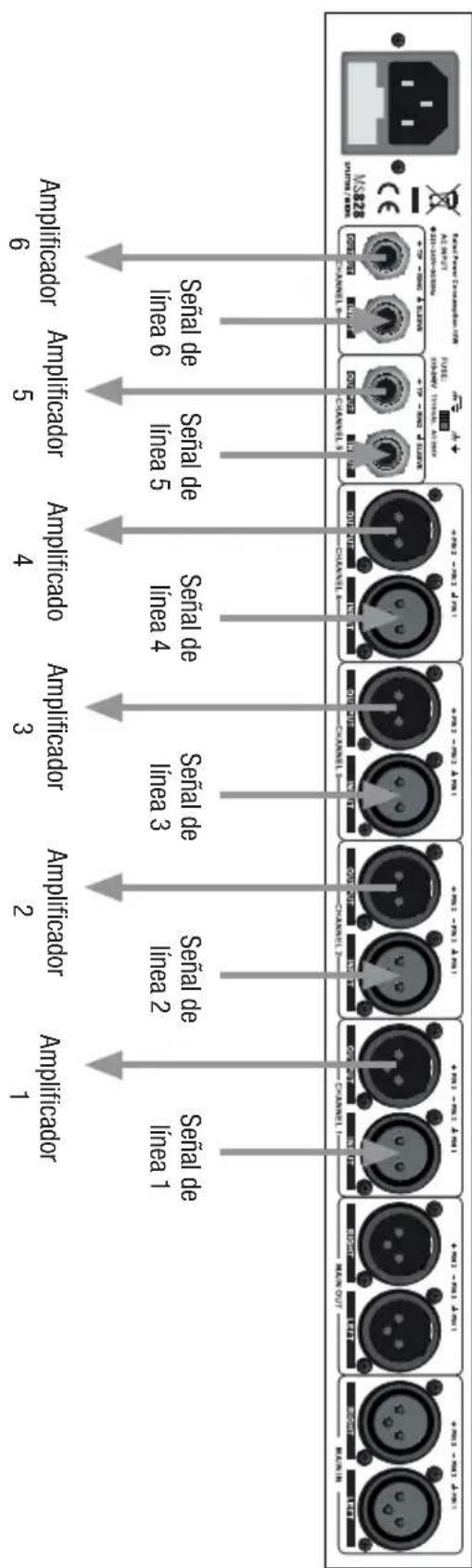

EJEMPLOS DE APLICACIONES:

SPUTTER Compulsor SPLITTER/MIXER de los canales 1 a 6 pulsado (posición MIXER)
ELEMPLO COMO AMPUIFICADOR DE 6 A 6

EJEMPLOS DE APLICACIONES:

EJEMPLEO COMO DIVISOR DE SEVAL (SPLITTER) DE 2 A 8

EJEMPLOS DE APLICACIONES:

NOTA: también es posible una combinación de los modos Splitter y Mezcador.

SPUTTER MIXER

1 a 6 pulsado (posición MIXER)

Commander SPLITTER/MIXER de los canales

ELEMPLO COMO MEZCLADOR DE 8 A 2

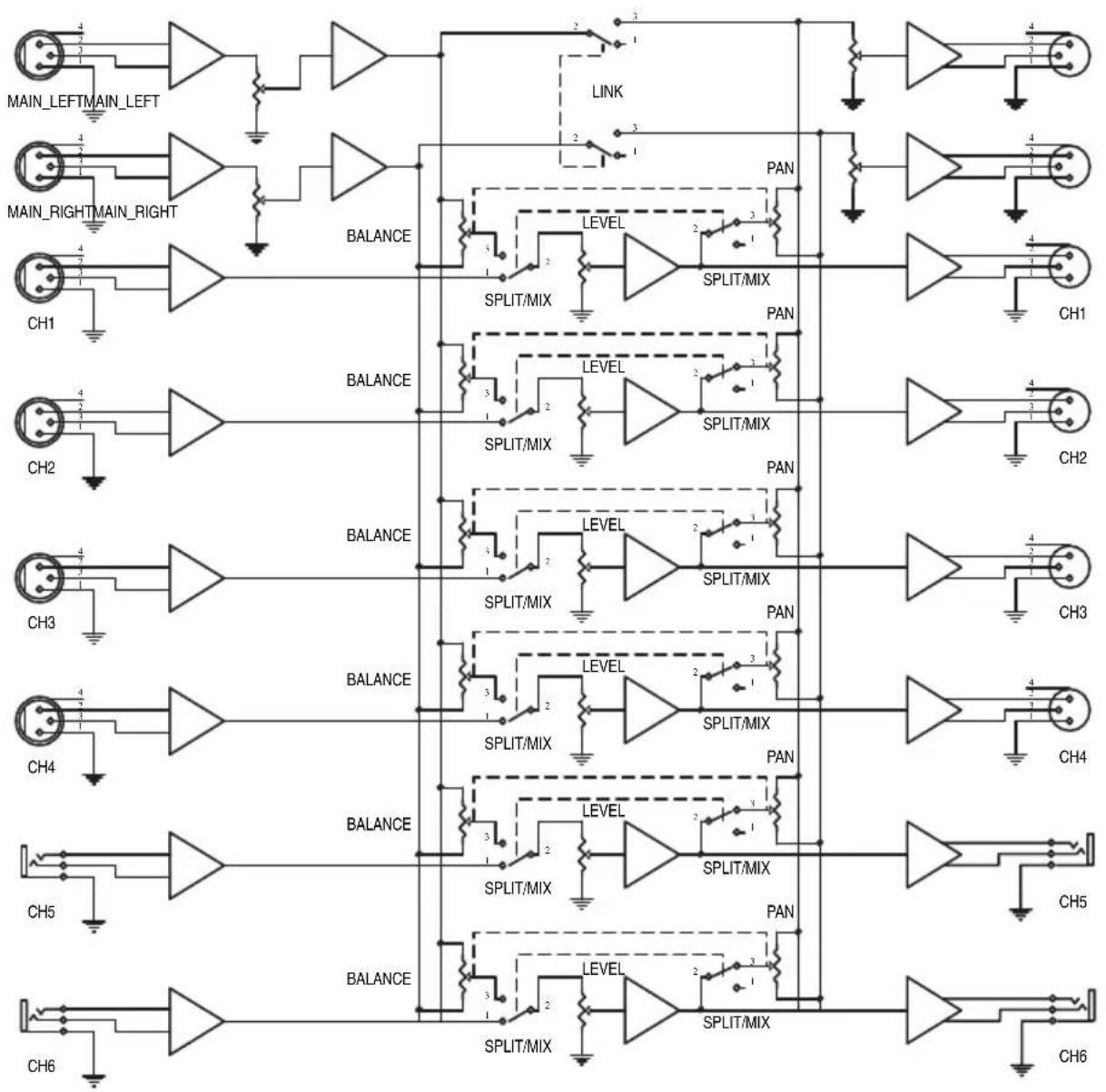

DIAGRAMA DE BLOQUES:
