INSTRUKCJA OBSŁUGI SR 2850 K METABO

Oswiadczamy z pelna odpowiedzialnoscia, ze niniejszy produkt odpowiada wymogom nastepujacych norm* wedlug ustalen wytycznych **

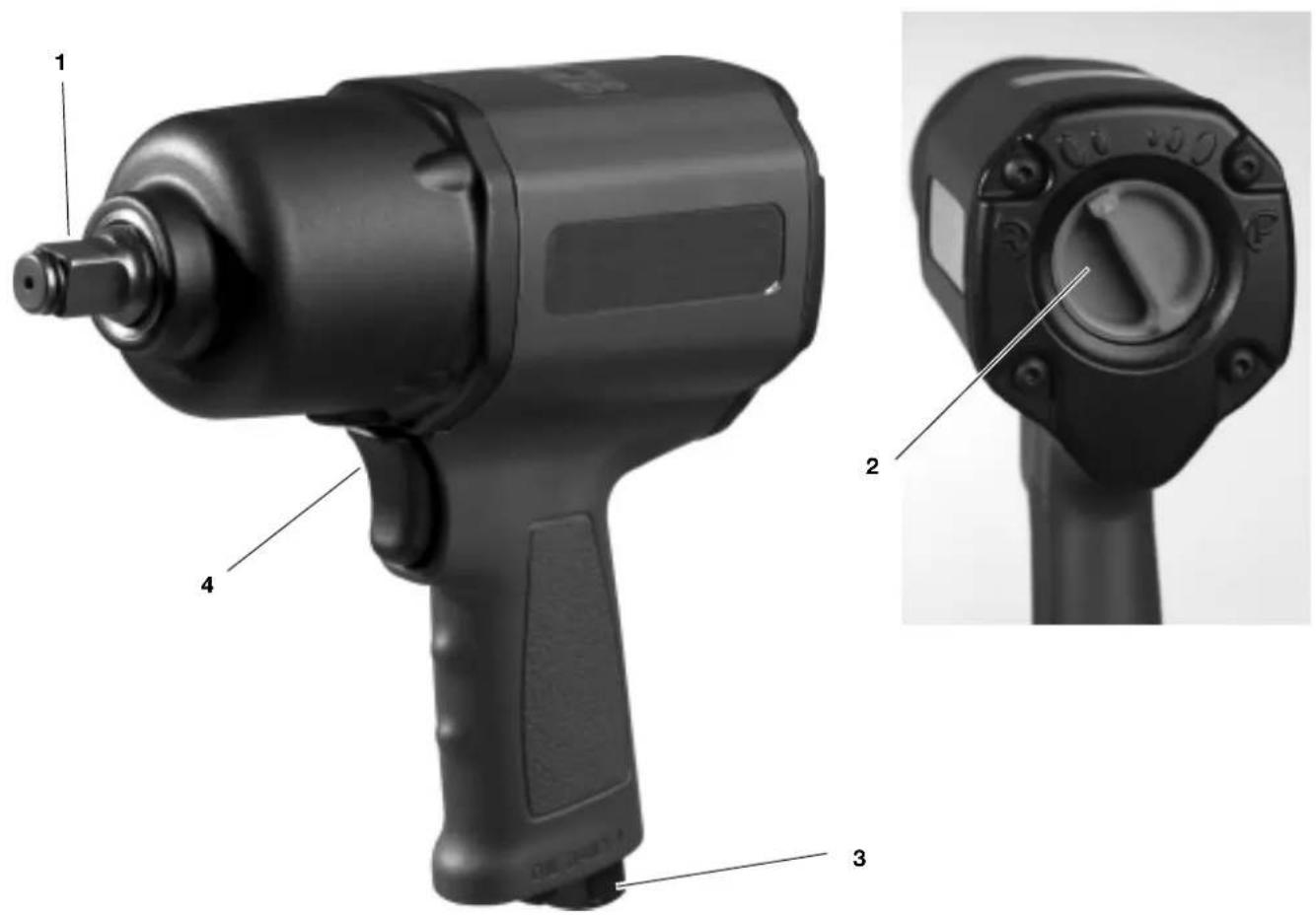

1. Wyglad ogolny urzadzenia

1 Czworokatna koncowa wrze ciona do mocowania nasadek
2 Przelacznik do regulaci
obrotów prawo/lewoi iustawiania momentu obrotowego
3 Mocowanie złaczk wtykowej (podlaczenia spreźonegogowietrza)
4 Przycisk spustowy

Bezzdjecia:

Walizka z tworzywa sztuczngo

Zlaczka wtykowa 1/4 " (Niemcy)

Zlaczka wtykowa 1/4" (Francja, Hiszpania)

Zlaczka wtykowa 1/4 " (Szwajcaria, Belgia, Holandia)

Buteleczka z olejem
Smarownica

Spis treecci

1. Wyglad ogólny urzadzenia .....25
2. Przechytac przyd uzyciem! 26
3. Bezpieczne stwo 26
   3.1 Uzywanie zgodne z\ przeznaczeniem 26
   3.2 Ogólne wskazówki dotyczę bezpieczność pracy ..... 26
   3.3 Symbole na urzadzeniu. 27
4. Uruchomienie 27
   4.1 Przed pierwszym uruchomieniem 27
   4.2 Uzywanie urzadzenia 27
5. Konserwacja i pielegnacja .....27
6. Wyposazenia dodatkowe 27
7. Naprawa.. 27
8. Ochrona srodowiska. 27
9. Dane techniczne.. 28

2. Przechytać przyd użyciem!

Ponijsza instrukcja obstugi zosta skonstruowana tak, aby umoziwic Państwu szybkia bezpiecznych prace z opisywnym wnej urzadzeniem. Oto kilka wskazowej jak nalezy korzysta z ponijszej instrukcji:

• Przed uruchomieniem urzadzenia nalezy przyczytac cala instrukcje obstugi. Szczegolna uwage nalezy zworci na wskazowki dotyczze bezpieczentwa pracy.
• Jeźeli podczas ropzakowywnia zauważa Państwo uszkodzenia powstale podczas transportu, prosze niedzwocznie zawiadomic o tym sprezdawce. ProszeNie wącza urzadzenia!
• Instrukcja ta jest skierOWana do osob posiadajacych podstawowa wiedze technicznw zakresie oblugi opisywanego tu urzadzenia. Jezel i ne maja PaNstwo zadnego doswiadczenia w obsludze tego typu urzadzen, zaleca sie skorzystanie z pomocy osob posiadajacych takie doswiadczenie.
  Prosze zachowac wszelkie dokumenty dostarczone wraz urzadzeniem,aby mogli Paanstwo w razie potrzeby z nich skorzysta.c. Prosze zachowac kwit potwierdzajacy dokonanie zakupu w celu ewentualnej realizaci gwarancji.
• Jeżeli będa Państwo urzadzenia poźyczać lub sprzedawać, prosze dołączyć do niedgo wsystkie dokumenty wraz z nim dostarczone.

Producent nie ponosi odpowiedzialnosci za szkody powstale wskutek nieprzestrzegania ponizszej instrukcji obslugi.

Informacja zawarte w instrukcji obstrugi są oznaczone w nastep subjcy sposob:

Niebezpieczenstwo! Ostrzeżenie przydusz-kodzeniem ciała lub szkodliwość dlaŚrodkowa naturalnégo.

Uwaga! Ostrzeżenie przydzed szkodami materialnych.

• Liczby na rysunkach (1, 2, 3, ...) sluza:

• oznakowaniu pojedynczych elementów;

• numeraci porzadkowej.

• Wskazówki dotyczęczynnosci, przy ktrórych naleź zachowac odpowiednia kolejnosc, są ponumerowane.

• Wskazówki dotyczace czynnosci o kolejnosci dowolnej sa oznakowane jako jeder punkt.
  Wyszczególnienia są oznaczone kreska.

3. Bezpieczneistwo

3.1 Uzywanie zgodne z przyeznaczeniem

Urzadzenie to sluzy do wkrcecania i wykrcecania srb zlbem szeciokatnym i nakretek szeciokatnych.

Urzadzenie maybenapedzanejedynie przez kompresor. Nie wolno przekracza podanego w Danych technicznymaksymalnego dopuszcjalnego ciasnienia roboczego.Do napedzania urzadzenia nie wolno uzywac gazow wybuchowych, latwopalnych lub szkodliwychdla zdrowia.

Kazde innate zastosowanie urzadzenia jest sprzechne z loro przyznaczeniem. Poprzej niezgodne z przyznaczeniem stosowanie urzadzenia, wprovadzanie w nimzmian lub uzywania czeci, ktore nie zostaly skontrolowane i dopuszczone przyez producenta, moza doprowadzic dogowstaniaNieprzewidzianych szkod!

3.2 Ogólne wskazówki dotyczębezmieczenstwa pracy

• Aby uniknac zagrozenia dla odob oraz powstania szkód materialnych, nalezy podczas korzystania z urzadzenia przystrzegać nastepujacych wskazowej dotycznych bezpieczentwa pracy.
  Prosze przestrzegac specjalnych wskazowek bezpieczenstwa zawartych w poszczejolnych Rozdiazach.
  Prosze stosowac sie rowniez do ewentualnych spejalnych przye

pisów bezpieczenersstwa pracy lub przypeeisów mających na celu zapobieganie nieszczęsliwym wypadkom, dotycznych obstrugi kompressorów i urzadzen pneumatycznych.

Zagrozenie ogolne!

• Nalezy utrzymywać porzadek w obrebie sąjeśca pracy - niedporzadek w sąjeścu pracyMZE prowadzić do wypadkowski.
  Prosze uwazać. Prosze nie uzywać urzadzenia, jeźeli nie są Państwo skoncentrowani.
  Prosze starać sie nie przykrzywiac urzadzenia - naleź zadbać o stabilna poźycje podczas korzystania z urzadzenia.
• Urzadzenie można podłaczać do kompressora tylko przy pomocy spreźęga szybko dzialajȩcego.
• Nie wolno przyekraczać podanego w Danych technicznych maksymalnego dopuszczalnégo ciśnienia roboczego.
  Prosze nie przyȩzć urzadzenia - urzadzenia naleź uzywać tylko w zakresie mocy podanym w Danych technicznych.
  Prosze nie dotykać obracajacych sie czesci.
• Przed przystapieniem do wymiany nasadek lub przydaczne bez nadzoru sązy odźacyc je od przyłączas spreżonego powietrza.

Niebezpieczneistwo spowodo

wane niewystarczajacym osobistym wyposazeniem ochronnym!

• Nalezy uzywac nauszników ochronnych.
  Nalezy uzywać okularów ochronnych.

Niebepezieczneistwo spowodo

wane usterkami urzadzenia!

Prosze nie naprawiać urzadzenia samemu! Naprawy kompresorów, zbiorników ciszniemiewych i narędzi pneumatycznych moga wykonywać tylko wykalifikowani specjalisti.

Uwaga!

Urzadzenie, a szczególnie.), podlączenia spreżonego powietrza, końćowej wrzeconoia oraz elementy obstrugi, naleźychronicznęd yzic przechy temi i brudem.

3.3 Symbole na urzadzeniu

Niebezpieczeinstwo! Nieprzestrzeganie nastepujacych ostrzezen要去 prowadzić do cięzkich obraż lub szkód materialnych.

Przechytać instrukcje obstugi.

Uzywac nausznikow ochronnych.

Uzywac okularow ochronnych.

4. Uruchomienie

4.1 Przed pierwszym uruchomieniem

Wkreci zlaczkewtykowa.

4.2 Uzywanie urzadzenia

Uwaga!

Aby urzadzenie funkconowalo sprawnie przydzdlugi czas, nalezy dostarczyc mu odpowiednia ilosc oleju pneumatyczneo. Można to zrobic w nastepujacy sposb:

• Przy pomocy urzadzenia konserwujacego ze smarownica przy kompresorze.

• Przy pomocy smarownicy instalowanej bezposrednio przy narzedziu pneumatycznym lub przy przewodzie spreźonego powietrza.
  Wpuszcaczaj ręcznie okło 3 do 5 kropli oleju pneumatyczné do sąjecka podłaczenia spreżonego powietrza co 15 minut przyczneia (praca ciagla).

• Nasadke nałoźć na czworokątna koncłowka wrzeżona.

• Kierunek obrotu ustawic przy pomocy przelacznika do regulacioni obrotow sprawo/lewo:

• przelacznik w prawo: obroty w prawo/wkrecanie
  przecznik w lewo: obroty w lewo/wykrecanie

• Moment obrotowy ustawic przy pomocy przyęclznika do regulacje:

• przelacznik calkowiciew sprawo (lub w lewo) = maksymalny moment obrotowy.

• przyȩcznik stopniowo w lewo (lub w sprawo) = moment obrotowy zmiejsza sie.

• Ustawic cijsnienie robocze w kompresorze (maksymalne dopuszczalne cijsnienie robocze patrz Dane techniczne).
• Sprzęglo szybko dzialajace podłaczyc do zasilania spreźonym powietrzem.
• W celu wączenia uruchomic przycisk spustowy.

5. Konserwacja i pielegnacja

Niebepezceznstwo!

Przed podęciem jakichkolwiek prac przy urzadzeniu naleź odlączy urzadzenia od zasilania spreźonym powietrzem.

Prace konserwacyjne lub naprawcze,
inne niz opisane w tym rozdziale,
moga byc wykonywane wyłacznie przyez wykwalifikowanych spejalistów.

• Sprawdzić złacza strubowe pod katem przykrećenia, ewentualné dokrecić.
• Ježeli urzadzenia nie jest oliwione przy pomocy urzadzenia konserwujaçego lub smarownicy, nalezy co 15 minut pracy urzadzenia (praca ciagla) wpuszcacz recznie okofo 3 do 5 kropli oleju pneumatycznégo do.),不错ica podlączenia sprezonegogowietra.
  Urzadzenia nie nalezy przechowy-wac na zewnatrz bez zabezpieczenia lub w wilgotnym otoczeniu.

6. Wyposaßenie dodatkowe

Olej pneumatyczny 0,5 litra Specialny olej do narzedzi pneumatycznych, urzadzen konserwujectych i smarownic. nr art. 090 100 8540
Smarownica R1/4" z gwintem
wewnetrzynm
Do montowania bezposrednio przy
narzedziach pneumatycznych.
Poziom oleju stale widoczny
poprzej podglad oleju.
nr art. 090 105 4584
Smarownica R3/8" z gwintem
wewnetrzynm
Do montowania bezposrednio przy
narzedziach pneumatycznych.
Poziom oleju stale widoczny
poprzej podglad oleju.
nr art. 090 105 4592
- Przejub plaski/przestrzenny wpu-stugowietrza DKG 1/4"

Do montowania bezposrednio przy naręźdiach pneumatycznych. Większa swoboda ruchu przy korzystaniu z urzadzenia. nr art. 090 106 0991

Zestaw nasadek 1/2" Skladajcy sie z 10 nasadek (10, 11,12, 13, 15, 17, 19, 21, 22, 24 mm) nr art. 090 101 0021
- Zestaw nasadek 3/8" Składajcy sie z 8 nasadek (10, 11, 12, 13, 14, 15, 17, 19 mm) nr art. 090 xxx xxxx

7. Naprawa

Niebepezicznstwo!

Naprawy urzadzen pneumatycznych mogа-byc przypeprowadzane judynie przyez wykwalifikowanych specjalistów!

Urzadzenia pneumatyczne wymagajuć naprawy moga Państwo wyslac do oddziwu serwisowej w Państwa kraju. Adresy są dołaczone do listy czȩci zamiennych.

Wysylajac narzedzia do naprawy nalezy dołaczy opis usterki.

8. Ochronaśrodowiska

Material, z ktorego jest wykonane opakowanie maszyny nadaje sie w 100% do utylizacji.

Wysluzone maszyny i akcesoria zawieraja duza ilosc wartosciyych surowcow i tworzyw sztucznych, ktore rowniez moga zostac poddane procesowii utylizaci.

Instrukcja zostafa wydrukowana napapierze bielonym bez chloru.

1. Dane technicznne

Model SR 1250 K SR 2850 K
Zapotrzebowanie na powietrze l/min 300 400
Maksymalne dopuszczalne cijsnienie robocze	bar	6,2	6,2
Prędkość obrotowa min	-1 10000 7700
Koędowa wrzeżona czworokąt " 3/8 1/2
Maksymalny Rozmier Śruby M16 M16
Mechanizm udarowy		prȩtowy	podwoźny młotkowy
Maksymalny moment obrotowy (obroty w sprawо)	Nm	250	690
Maksymalny moment obrotowy (obroty w lewo)	Nm	250	690
Minimalna srednica węga (wewnatrz)	mm	10	10
Drgania (waźona wartość skuteczna przyspieszzenia)	\( m/s^2 \)	2,99	4,31
Niepewnosć K	\( m/s^2 \)	1,5	2,51
EN ISO 15744:2008 (ISO 15744:2002)
Poziom mocy akustyczniej \( L_{WA} \)	dB (A)	110,0	110,8
Poziom cijsnienia akustycznego \( L_{PA} \)	dB (A)	97,7	98,5
Niepewnosć K	dB (A)	4,0	4,0
Wymiary: dlugość x szerokość x wysokość	mm	160 x 55 x 170	185 x 70 x 195
Waga	kg	1,08	1,94
