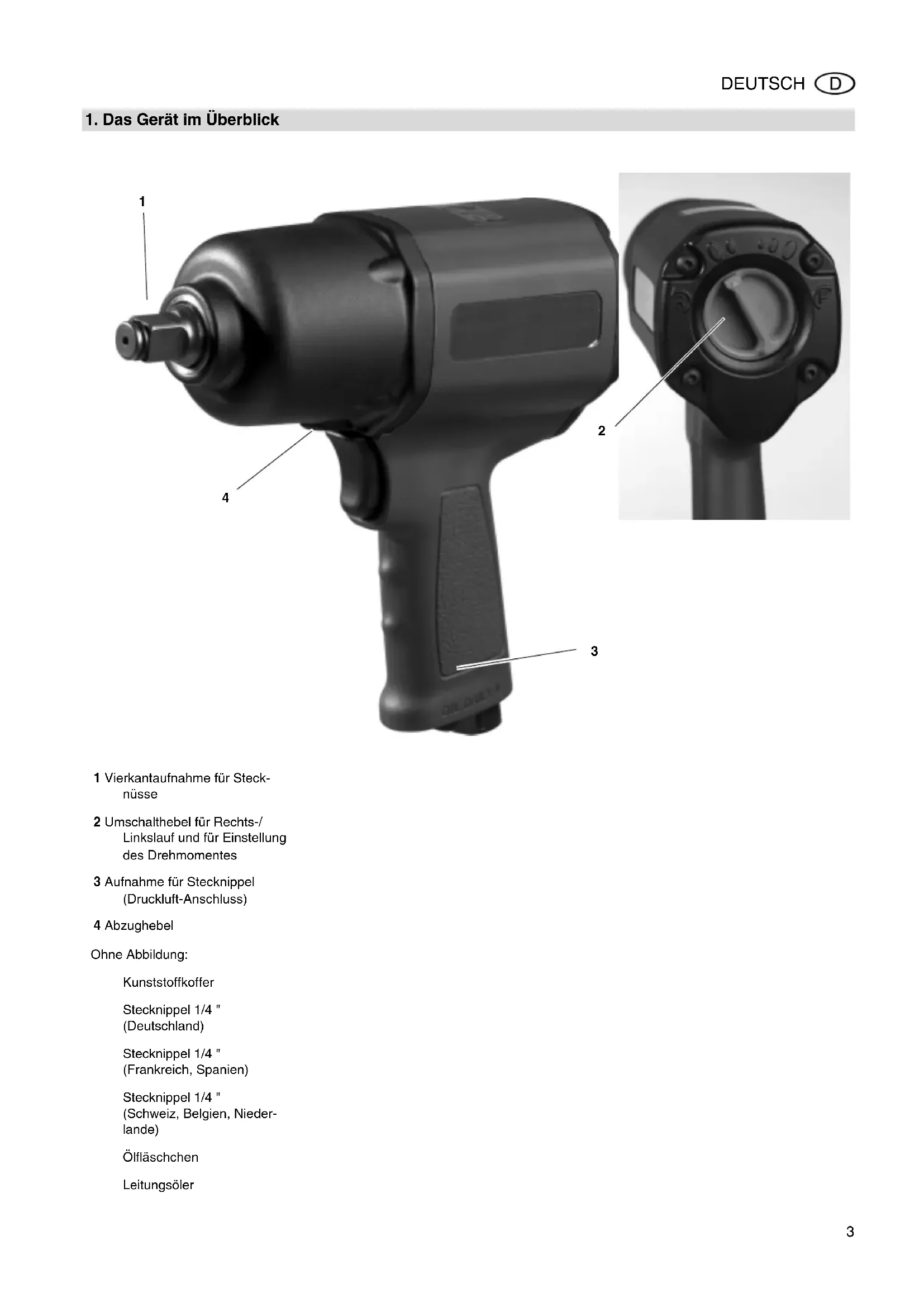

1. Das Gerät im Überblick

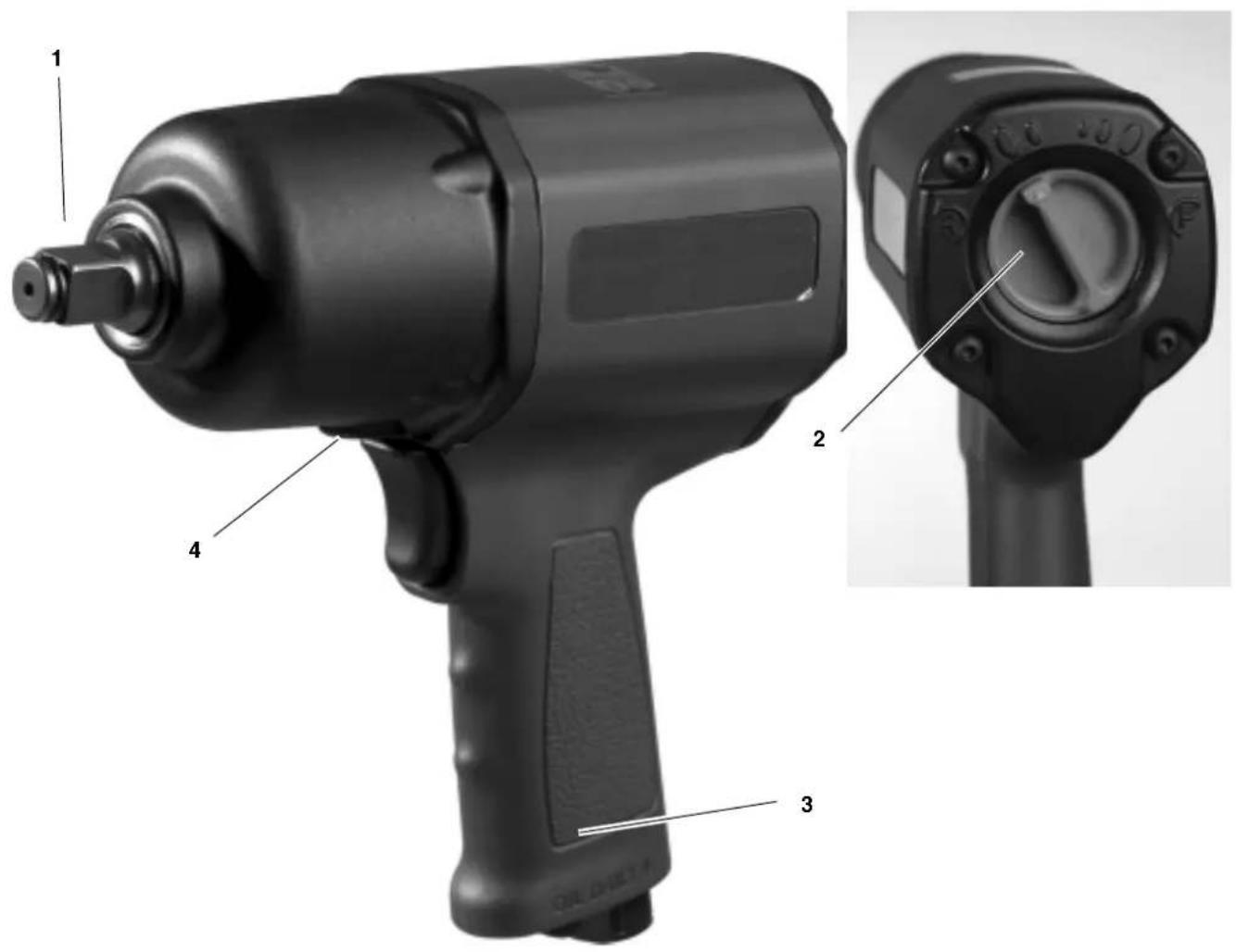

1 Vierkantaufnahme für Steck- nüsse 2 Umschalthebel für Rechts-/

inkslauf und für Einstellung des Drehmomentes 3 Aufnahme für Stecknippel (Druckluft-Anschluss) 4 Abzughebel Ohne Abbildung: Kunststoffkoffer Stecknippel 1/4 " (Deutschland) Stecknippel 1/4 " (Frankreich, Spanien) Stecknippel 1/4 " (Schweiz, Belgien, Nieder- lande) Ölfläschchen Leitungsöler XK0041D2.fm Betriebsanleitung DEUTSCH4 DEUTSCH

1. Das Gerät im Überblick...............3

3.1 Bestimmungsgemäße

Verwendung..................................4

3.2 Allgemeine Sicherheit

3.3 Symbole auf dem Gerät ................4

4. Betrieb..........................................5

4.1 Vor dem ersten Betrieb .................5

4.2 Werkzeug benutzen ......................5

5. Wartung und Pflege ....................5

9. Technische Daten .......................6

Diese Betriebsanleitung wurde so erstell t, dass Sie schnell und sicher mit Ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten: Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise. Wen n Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Werkzeug nicht in Betrieb! Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschrie- benen. Wenn Sie keinerlei Erfah- rung mit solchen Werkzeugen hab en, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen. Bewahren Sie alle mit diesem Werk- zeug gelieferten Unterlagen auf, damit Sie sich bei Bedarf informie- ren können. Bewahren Sie den Kaufbel eg für eventuelle Garantie- fälle auf. Wen n Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit. Für Schäden, die entstehen, weil diese Betrieb sanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung. Die Informationen in dieser Betriebsan- leitung sind wie folgt gekennzeichnet: Gefahr! Warnung vor Personen- schäden oder Umwelt- schäden. Achtung! Warnung vor Sach- schäden. Zah len in Abbildungen (1, 2, 3, ...) kennze ichnen Einzelteile; sind fortlau fend durchnumme- riert. Hand lungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert. Handlungsanweisungen mit beliebi- ger Reihenfolge sind mit einem Punkt g ekennzeichnet. Auflistunge n sind mit einem Strich gekennzeichnet.

3.1 Bestimmungsgemäße

Verwendung Dieses Werkzeug dient zum Befestigen und Lösen von Sechskantschrauben und Sechskantmuttern. Dieses Werkzeug darf nur durch einen Druckluftkompressor angetrieben wer- den. Der in den Technischen Daten angegebene maximal zulässige Arbeits- druck darf nicht überschritten werden.

eses Werkzeug darf nicht mit explosi- ven, brennbaren oder gesundheitsge- fährdenden Gasen betrieben werden. Jede andere Verwendung ist bestim- mungswidrig. Durch bestimmungswid- rige Verwendung, Veränderungen am

erkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorher- sehbare Schäden entstehen!

3.2 Allgemeine Sicherheits-

hinweise Beachten Sie beim Gebrauch die- ses Werkzeugs die folgenden Sicherhe itshinweise, um Gefahren für Personen oder Sachschäden auszuschließen. Beachten Sie die speziellen Sicher- heitshinweise in den jeweiligen Kapitel

Beachten Sie gegebenenfalls spezi- elle Arbeitsschutz- oder Unfallverhü- tungs-Vorschriften für den Umgang

t Kompressoren und Druckluft- Werkzeugen.

Allgemeine Gefahren! Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbe- reich kann Unfälle zur Folge haben. Seien Sie aufmerksam. Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind. Vermeide n Sie ein Verkanten des Werkzeugs – sorgen Sie für einen sicheren Stand, wenn Sie das Werk- zeug benutzen. Sch ließen Sie dieses Werkzeug nur über eine Schnellkupplung an einen Kompressor an. Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschritten wird. Überlasten Sie dieses Werkzeug nicht – benutzen Sie dieses Werk- zeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist. Berühren Sie keine rotierenden Teile. Tren nen Sie dieses Werkzeug vom Druckluftanschluss, bevor Sie Stecknüsse wechseln oder wenn das Werkzeug unbeaufsichtigt ist.

Gefahr durch unzureichende persönliche Schutzausrüstung! Trag en Sie einen Gehörschutz. Tragen Sie eine Schutzbrille.

Gefahr durch Mängel am Gerät! Repa rieren Sie dieses Werkzeug nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werk- zeugen durchführen.

Achtung! Schützen Sie das Gerät, insbeson- dere den Druckluftanschluss, die Vierk antaufnahme und die Bedien- elemente vor Staub un d Schmutz.

3.3 Symbole auf dem Gerät

Gefahr! Missachtung der folgen- den Warnungen kann zu schwe ren Verletzungen oder Sachschäden füh- ren. Betriebsanleitung lesen. Gehörschutz tragen. Schutzbrille tragen.

4.1 Vor dem ersten Betrieb

Stecknippel einschrauben.

4.2 Werkzeug benutzen

Achtung! Damit dieses Werkzeug lange einsatz- bereit bleibt, muss es ausreichend mit Pne umatiköl versorgt werden. Dies kann wie folgt geschehen: Über eine Wartungseinheit mit Öler am Kompressor.

ber einen Leitungsöler, der direkt am Druckluftwerkzeug oder an der Druckluftleitung installiert ist.

o 15 Betriebsminuten (Dauer- einsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den

ruckluftanschluss geben.

1. Stecknuss auf die Vierkantauf-

2. Drehrichtung am Umschaltknopf für

Rechts-/Linkslauf einstellen: Umschaltknopf nach rechts: Rechtslauf/Festdrehen

mschaltknopf nach links: Linkslauf/Losdrehen

3. Das Drehmoment am Umschalthe-

mschalthebel ganz nach rechts (oder links) = Maximales Dreh- moment. Umschalthebel stufenweise nach links (oder rechts) = Drehmoment wird kleiner.

4. Arbeitsdruck am Kompressor ein-

stellen (maximal zulässiger Arbeits- druck siehe Technische Daten).

5. Schnellkupplung an die Druckluft-

versorgung anschließen.

6. Zum Einschalten, Abzughebel betä-

Gefahr! Vor allen Arbeiten am Werkzeug Drucklufta nschluss trennen. Weitergehende Wartungs- oder Repa- raturarbeiten, als die in diesem Kapi- tel beschriebenen, dürfen nur Fach- kräfte durchführen.

rschraubungen auf festen Sitz prüfen, ggf. festziehen.

enn das Werkzeug nicht durch eine Wartungseinheit oder einen Leitungsöler geölt wird, pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftan- schluss geben. Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

eumatiköl 0,5 Liter Spezialöl für Druckluftwerkzeuge, Wartungseinheiten und Leitungs- öler. Art.-Nr. 090 100 8540 Leitungsöler R1/4" Innengewinde Zur Installation direkt an Druckluft- werkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4584 Leitungsöler R3/8" Innengewinde Zur Installation direkt an Druckluft- werkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4592

reh-Kipp-Lufteinlassgelenk DKG 1/4" Zur Installation direkt an Druckluft- werkzeugen. Verbesserte Beweg- lichkeit beim Werkzeugeinsatz. Art.-Nr. 090 106 0991

ussensatz 1/2" Bestehend aus 10 Nussen (10, 11,12, 13, 15, 17, 19, 21, 22, 24 mm) Art.-Nr. 090 101 0021

ussensatz 3/8" Bestehend aus 8 Nussen (10, 11,12, 13, 14, 15, 17, 19 mm) Art.-Nr. 090 xxx xxxx

Gefahr! Reparaturen an Druckluftwerkzeugen

ürfen nur durch eine Fachkraft aus

geführt werden! Reparaturbedürftige Druckluftwerkzeuge könn en an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatz- teilliste. Bitte beschreiben Sie bei der Einsen- dung zur Reparatur den festgestellten

hler. Das Verpackungsmaterial der Maschine ist zu 100 % recyclingfähig. Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Die Anleitung wurde auf chlorfrei

bleichtem Papier gedruckt.

5. Wartung und Pflege

6. Lieferbares Zubehör

Modell SR 1250 K SR 2850 K Luftbedarf l/min 300 400 Maximal zulässiger Arbeitsdruck bar 6,2 6,2 Drehzahl min

Vierkantaufnahme " 3/8 1/2 Maximale Schraubengröße M16 M16 Schlagwerk Stiftschlagwerk Doppelhammer- Schlagwerk Maximales Drehmoment (Rechtslauf) Nm 250 690 Maximales Drehmoment (Linkslauf) Nm 250 690 Minimaler Schlauchdurchmesser (innen) mm 10 10 Vibration (gewichteter Effektivwert der Beschleunigung) Unsicherheit K m/s

Unsicherheit K dB (A) dB (A) dB (A) 110,0 97,7 4,0 110,8 98,5 4,0 Abmessungen: Länge x Breite x Höhe mm 160 x 55 x 170 185 x 70 x 195 Gewicht kg 1,08 1,947 ENGLISH
