NÁVOD K OBSLUZE SR 2850 K METABO

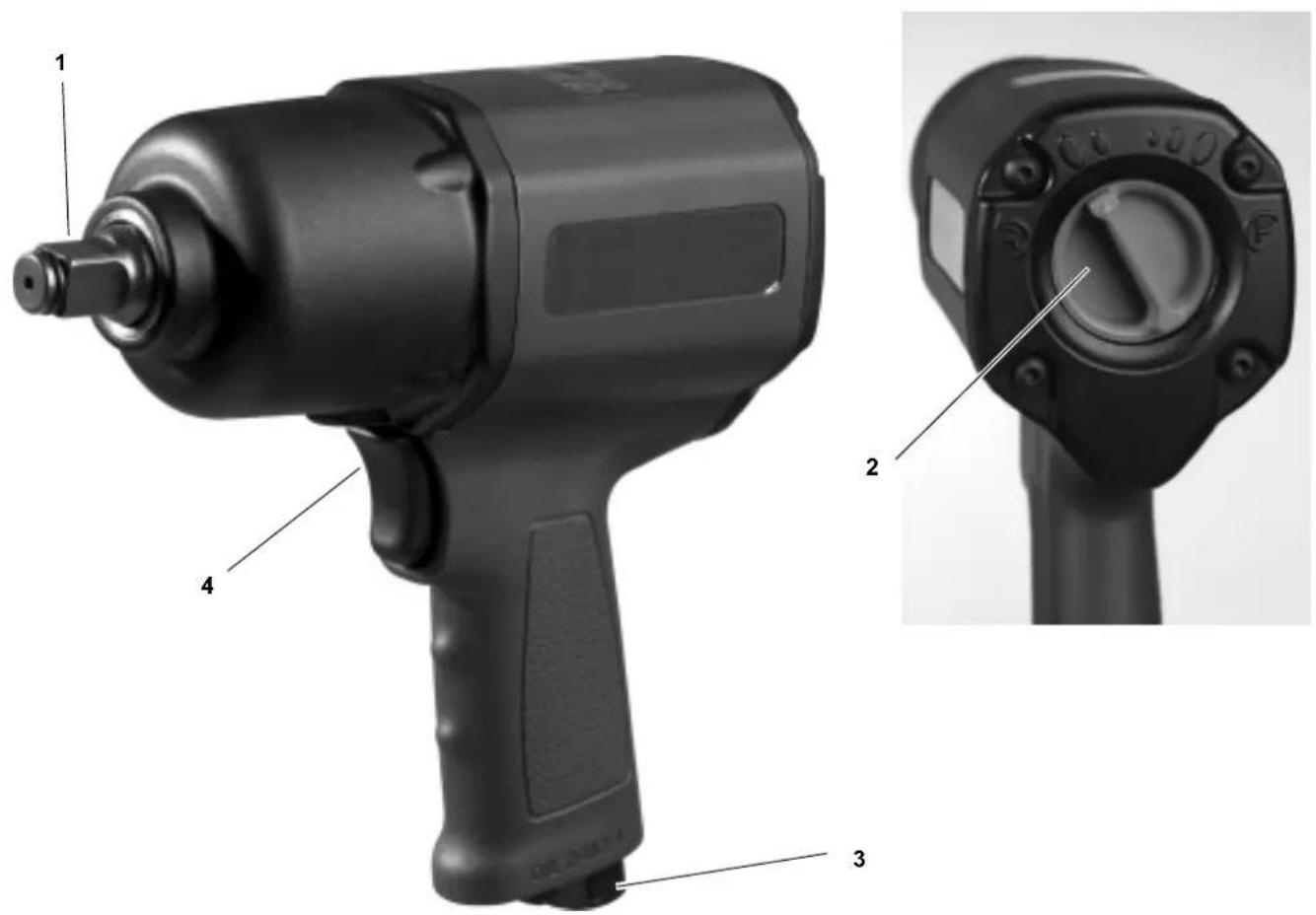

1. Pristroj prehledne

1 Ctyhranny hridel pro nastréne orísky
2 Prep inac chodu vpravo/vlevo a nastaveni kroticiho momentu
3 Sroubeni pro spojku k nasazeni hadice (pripojka stlaceneho vzduchu)
4 Spous

Bez vyobrazeni:

Plastový kuffík

Spojka k nasazení hadice 1/4 " (Německo)

Spojka k nasazení hadice 1/4" (Francie, Španělsko)

Spojka k nasazeni hadice 1/4 " (Svycarsko, Belgie, Nizo-zemsko)

Lahvička s olejem

Pridavná olejnicka

Obsah

1. Pristroj prehledne 29
2. Čtěte nejpr rve! 30
3. Bezpečno st 30
   3.1 Používáni v souladu s určením...30
   3.2 Vseobecne bezpecno stnifPokyny. 30
   3.3 Symboly na pristroji 30
   4.Provoz 30
   4.1 Pred prvnim uvedenim do provozu 30
   4.2 Použiti nastroje 30
4. Udžba a osetřován i....31
5. Dodávané príslušenstvi...31
6. Oprava.. 31
   8.Ochrana zivotniho prostreDi. 31
7. Technické udaje 31

2. Ctete nejprve!

Tento námov k obsluze byl vytrověn tak, abyste mohli s nastrojem rychla a bezpečné pracovat. Zde je malý prùvodce, jak bye stěmi tento námov k obsluze Číst:

Tento námov k obsluze si celý pročěte před uvedením nástroje do provozu. Dodržujte předevím bezpečnostníPokyny.
Zjistite-li pri vybalovani, ze behem prepravy došlo k poskozeni, informujte neprodlené Vasheho prodejce. Neuvádejte nastroj do provozu!
- Ten to námov k obslúze se orientujena osoby, které mají základnítechnické znalosti ohlednépoužívání nastrojú zdepopisovanych. Nemáte-li spužíváním těchto nastrojú zádnézkušenosti, požádejte nejprve o pomoc zkušenějs osoby.
Vsechny podklady dodanes timtonastrojem si uschovejte,abystedonich mohli v pripadepotrebynahlednout.Uschovejte si prodejnif doklad pro pripadne uplatneni zaruky.
Kdyz budete nastroj nekdy pujcovat nebo prodavat, predeje spolu s nim vsechny podklady.

Za skody zpusobene nedodrzenim tohoto navodu k obsluze neprebirá vrobce zadnou opovednost.

Informace v toto navodu k obsluze jsou označeny nasledovné:

Nebezpečí!

Varovani pred

nebezpecim urazu nebo

poškození zivotného prostředí.

Pozor!

Varovani pred vecnymi skodami.

• Číslá v obrázcích (1, 2, 3, ...)

• označji jednotlivé dily;

• maj prubezné cislovani.

• Popisy postupu, u kterych se musi dodrzet poradi, maji prubezné cislovani.

• Popisy postup's libovlnym poradim provadeni jsou označeny bodovou odrázkou.
• Seznamy jsou označeny pomlčkou.

3. Bezpečnost

3.1 Používáni v souladus určením

Tento nastroj slouží k utahováni a povolováni šestihrannych sroubu a matic.

Tento nastroj smi byt pohanen pouze
vzduchovym kompresorem. Maximálí
pripustny tlak uvedeny v Technickych
udajich nesmi byt prekrocen. Tento
nastroj se nesmi provozovat s
vybusnymi, hořlavými nebo zdraví
skodlivými plyny.

Jakékoliv jiné pouziti je v rozporu s urcenim. Pouzitim v rozporu s urcenim, upravami na nastroji nebo pouzitim dllu, ktere nejsou prezkouşeny a schvaleny vyrobcem, mohou vzniknout nepredvidatelne škody!

3.2 Vseobecné bezpečnostníPokyny

• Pri použivani tohoto nastroje dodržujte následujíci bezpečnostníPokyny, aby nemohlo dojít k ohrožné osob a k věcnám skodám.
  Dodrzujte specialni bezpečnostní poukyny v jednotlivych kapitolách.
  Dodrzujte spezialni predpisy pro bezpechnost prace a ochranu pred urazem pri zachazenis kompresory a nastrojna stlaceny vzduch.

Vseobecnane nebezpeci!

Udrzujte své pracovište v poradku - nepořádek na pracovišti muže mít za následek urazy.
Budte pozorní. Nepoužívejte tento nastroj, když nejste soustředěni.
Zabrahte zpričení nastroje - pri použiváni nastroje se postavte stabilné.
Tento nastroj pripojute pouze pomocf rychlospojky ke kompresoru.

Zajistete,aby nebyl prekrocen maximalni pripustny pracovni tlak uvedeny v Technickych udajich.
- Nepřětežujte tento nastroj - používejte nastroj pouze v rozsahu vykonu, ktery je uveden v Technických udajích.
Nedotykejte se zdnych rotujicich dllu.
- Odpoje nastroj od pripojky stlaceneho vzduchu pred yménou nastrovnch orisku nebo kdyz je nastroj bez dozoru.

Nebezpeci zpúsobené

nedostatecnymi osobnimi ochrannymi prostředky!

Používejte ochranu sluchu.
Noste ochranne bryle.

Nebezpecí zpúsobená

nedostaty na pristroji!

Neopravujte tento nastroj sami! Opravy kompresoru, tlakovych zasobniku a nastroju na stlačeny vduch smi provadět Jen kvalifikovaní odborníci.

Pozor!

Chrante pristroj, predevsim priopjku stlaceneho vzduchu, ctyhranny hridel a ovladaci prky pred prachem a necistotou.

3.3 Symboly na pristroji

Nebezpeci!

Používejte ochranu sluchu.

• Naśroubujte spojku k nasazení hadice.

4.2 Použití nastroje

Pozor!

Aby tento nastroj zustal dlouho

provozuschopny, musi byt
zasobovan dostatechnym mnozstvim
pneumatickeho oleje. To se muze
provadet nasledovne:

• Prostřednictvim Jednotky pro udrzbu pomoci olejnicy na kompresoru.

• Prostřednictvím pridavné olejnicky, která je instalována prímo na vedení stlačeného vzduchu.
  Kazdych 15 provoznich minut (trvalho provozu) kapnete rucné do pripojky stlaceneho vzduchu 3 až 5 kapek pneumatickeho oleje.

• Na ctyhranny hridel nasadte nastrcny orisek.

• Prep inacem pro pravy/levy chod nastavte smer otaceni:

• Prępna prępnuty doprava: Otácení doprava/utahovani

• Prepinae prepnuty dolea: Otaceni dolea/povolovani

• Nastaveni kroticho momentu prepinae:

• Prępnač zcala vpravo (nebo vlevo) = maximální krouticí moment.

• Přepnac po stupních doprava (nebo doleva) = krotici moment se snizije.

• Na kompresoru nastavte pracovni tlak (maximánlí přípustné pracovní tlak viz Technické udaje).

• K zasobovani stlaenym vzd uchem pripoje rychlospojku.
• K zapnuti stiskneite spous'.

5. Udrzba a osetrovani

Nebezpeci!

Pred provadénim vsech prací na nastroji odpojte pripojku stlačeneho vzduchu.

Udrzbu a opravy, které náročnosti prekračují ukony popsané v teto kapitole, smi provadět Jen odborní pracovnici.

Zkontrolujte dotaženi šroubovych spoju a v pripadě potřeby je dotáhněte.
Neni-li nastroj mazan Jednotkou pro udrzbu nebo prfdavnou olejnickou, každych 15 minut provozu (trvalého pouzití) kaplne t ručné asi 3 až 5 kapek pneumaticého oleje do prfpoky stlačeného vzduchu.
Neuchovávejte nastroj nechránény venku nebo ve vlhkém prostředí.

6. Dodávané príslušenství

Pneumatický olej 0,5 litru Specialní olej pro nastroje na stlačený vzduch, Jednotky pro udžbu a prídavné olejnicý. Č. zboží 090 100 8540
Pridavnolejnicka, viniti zavit R1/4" Pro montaz primo na nastroje na stlaeny vduch. Pruzorem Ize kdykoliv zkontrolovat mnozstvi oleje. C.zbozi 090 105 4584
- Pridavna olejnička, vnitří závit R3/8" Pro montáž prímo na nastroje na stlačeny vzduch. Prúzorem lze kdykoliv zkontrolovat množství oleje. Č. zboží 090 105 4592

Opravy nastroju na stlačeny vzduch smi provadět Jen odborníci s odpovidají kvalifikaci!

Nastroje na stlačeny vzduch vyžadujíci opravu mužete zaslat do servisni opravny ve Vaši zemi. Adresu najdete vseznamu nahradnich dlú.

Při zaslání k opravě popište zjištěnou závadu.

8. Ochrana Životniho prostředí

Obalovy material pristroje je 100% recyklovatelny.

Dosloužile nastroje a príslušenstv obshaju množstvi cennych surovin a plastù, které se rovně zh mohou recyklovat.

Tento navod byl vytišen na papiře běleném bez použití chóru.

9. Technické udaje

Model SR 1250 K SR 2850 K
Spotřeba vzduchu l/min 300 400
Maximálni prípustné pracovné tlak bar 6,2 6,2
Otáčky min	-1 10000	7700
Čtyřranný hřidel	"	3/8	1/2
Maximálni velikost šroubů		M16	M16
Rázový mechanismus		Čepový rázový mecha-nismus	Rázový mechanismus s dvojitým kladívkem
Maximálni krouticí moment (chod vpravo)	Nm	250	690
Maximálni krouticí moment (chod vlevo)	Nm	250	690
Minimálni prùměr hadice (vinitníní)	mm	10	10
Vibrace (vázěna efekt. hodnota zrychlení)	m/s2	2,99	4,31
Niepewność K	m/s2	1,5	2,51
EN ISO 15744:2008 (ISO 15744:2002)
Hladina akustického výkonu LwA	dB (A)	110,0	110,8
Hladina akustického tlaku LPA	dB (A)	97,7	98,5
Niepewność K	dB (A)	4,0	4,0
Rozměry:
Délka x šířka x výška	mm	160 x 55 x 170	185 x 70 x 195
Hmotnost	kg	1,08	1,94
