SR 2850 K - Skruvdragare METABO - Gratis bruksanvisning och manual

Produkttyp	Tryckluftsskruvdragare
Märke	Metabo
Modell	SR 2850 K
Drivning	Tryckluft
Luftförbrukning	400 l/min
Maximalt arbetstryck	6,2 bar
Tomgångsvarvtal	7700 r/min
Fyrkantsanslutning	1/2"
Maximal skruvstorlek	M16
Maximalt vridmoment (höger/vänster rotation)	690 Nm
Slagmekanism	Dubbelhammarsystem
Mått (L x B x H)	185 x 70 x 195 mm
Vikt	1,94 kg
Ljudtrycksnivå	98,5 dB(A)
Ljudeffektsnivå	110,8 dB(A)
Vibration (effektivvärde)	4,31 m/s²
Vibrationsosäkerhet	2,51 m/s²
Rotationsriktning	Reversibel (höger/vänster)
Vridmomentinställning	Ja, med progressiv spak
Smörjning	Tryckluftsolja, 3-5 droppar var 15:e minut
Ingående tillbehör	1/4"-bits, plastväska, oljekanna
Avsedd användning	Åtdragning och lossning av sexkantskruvar och -muttrar
Underhåll	Regelbunden rengöring, smörjning, kontroll av skruvar
Säkerhet	Bär skyddsglasögon och hörselskydd
Reparerbarhet	Av specialiserad elektriker, skicka till service

Vanliga frågor - SR 2850 K METABO

Hur smörjer jag Metabo SR 2850 K skruvdragaren?

Häll 3 till 5 droppar tryckluftsolja i tryckluftstillförseln var 15:e minut vid kontinuerlig användning. Du kan även använda en linjesmörjare eller en underhållsenhet på kompressorn.

Vilket lufttryck ska jag använda för SR 2850 K?

Maximalt arbetstryck är 6,2 bar. Överskrid aldrig detta värde för att undvika skador på verktyget.

Hur ställer jag in åtdragningsmomentet?

Använd väljarspaken (del 2): genom att trycka den helt åt höger eller vänster får du maximalt vridmoment. Genom att gradvis föra den tillbaka minskar vridmomentet.

Hur vänder jag rotationsriktningen?

Vrid väljarknappen för rotationsriktningen: åt höger för att dra åt, åt vänster för att lossa.

Vilka tillbehör är kompatibla med denna skruvdragare?

Verktyget accepterar hylsor med 1/2" fyrkantsanslutning. Tillgängliga tillbehör: hylsats, linjesmörjare, roterande luftanslutning och tryckluftsolja (ref. 090 100 8540).

Vad gör jag om verktyget inte fungerar korrekt?

Kontrollera först lufttrycket och smörjningen. Om problemet kvarstår, reparera inte själv: kontakta Metabos service med en beskrivning av felet.

Hur rengör och underhåller jag skruvdragaren?

Innan allt underhåll, koppla bort lufttillförseln. Skydda verktyget från damm och fukt. Kontrollera regelbundet skruvförbanden och smörj manuellt om nödvändigt.

Vilka säkerhetsanvisningar ska följas?

Bär alltid skyddsglasögon och hörselskydd. Rör inte roterande delar. Koppla bort luften innan du byter hylsa eller om verktyget är utan uppsikt.

Kan jag använda denna skruvdragare för träskruvar?

Ja, den är avsedd för åtdragning och lossning av sexkantskruvar och -muttrar, inklusive trä, så länge maximal storlek (M16) inte överskrids.

Var hittar jag hela bruksanvisningen?

Bruksanvisningen finns att ladda ner gratis i PDF-format på vår webbplats. Förvara den tillsammans med verktyget för framtida bruk.

BRUKSANVISNING SR 2850 K METABO

Vi försakrar på eget ansvar attenna prodkt overensätmer med foljande standarder* enigt bestammelserna i direktiven

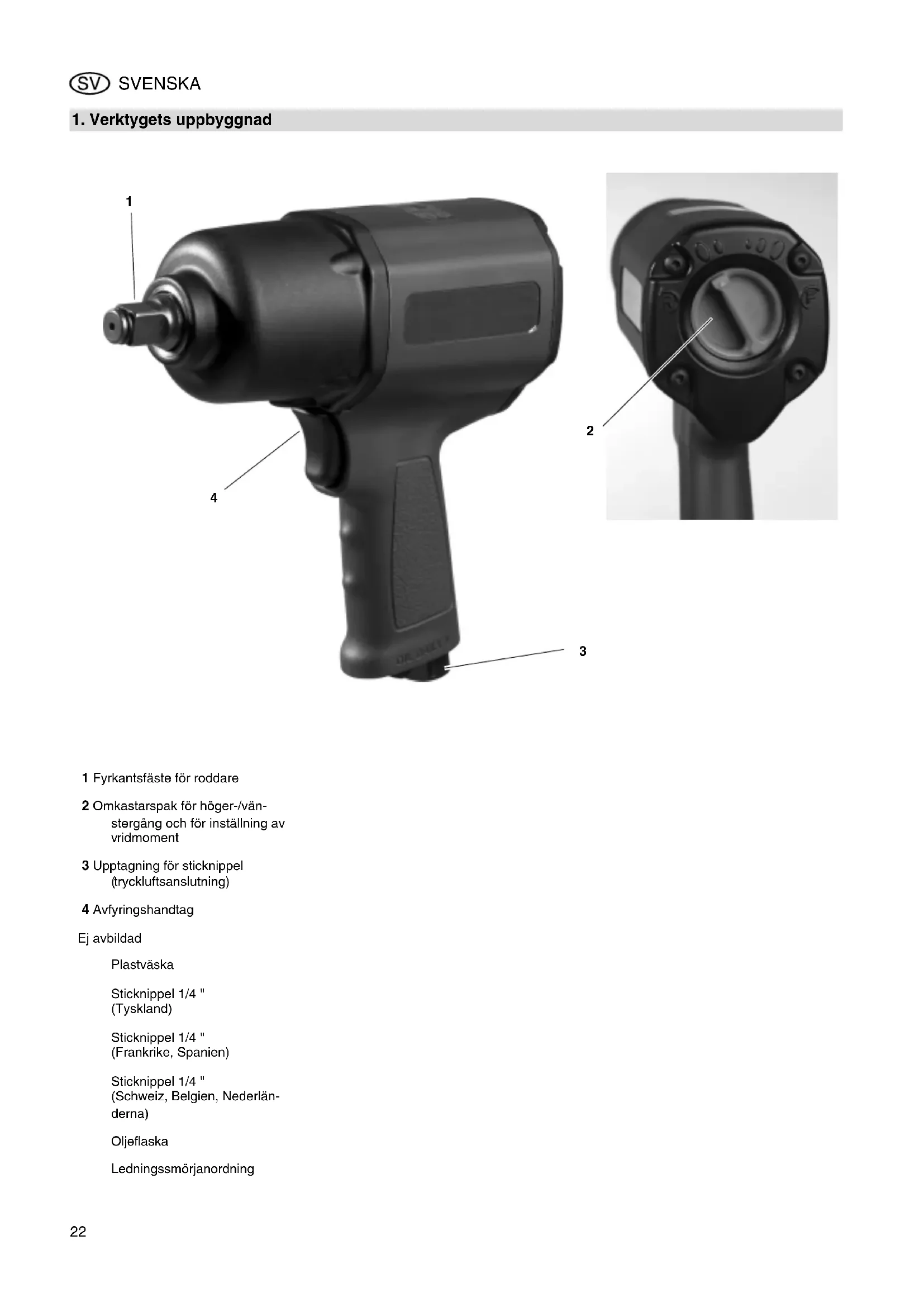

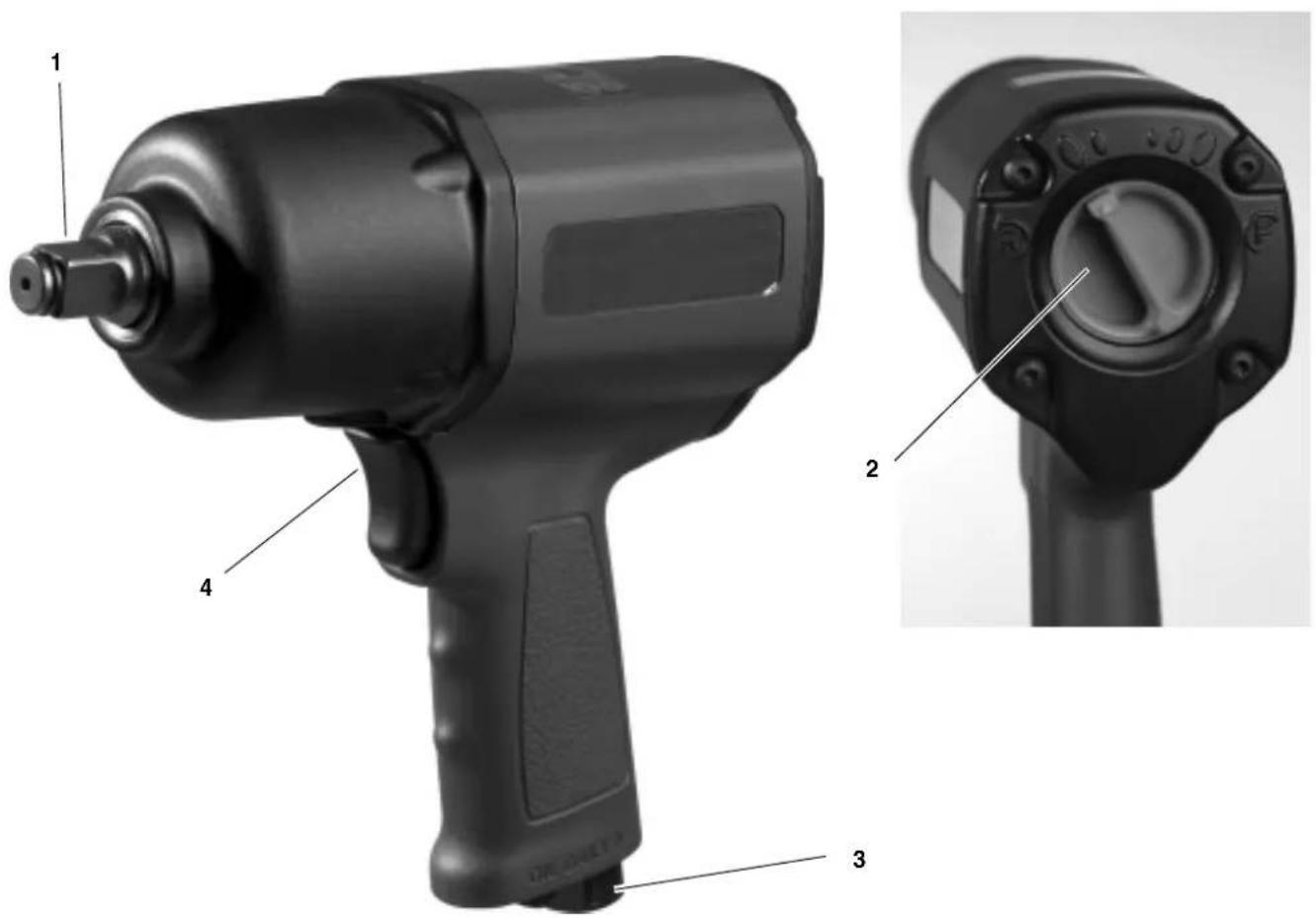

1. Verktygets uppyggnad

1 Fyrkantsfaste for roddare
2 Omkastarspak for hoger-/vänstergang och forinstalling avvridmoment
3 Upptagning for sticknippel (tryckluftsanslutning)
4 Avfyringshandtag

Ej avbildad

Plastvaska

Sticknippel 1/4" (Tyskland)

Sticknippel 1/4" (Frankrike, Spanien)

Sticknippel 1/4" (Schweiz, Belgien, Nederlande)

Oljeflaska
Ledningssmörjanordning

Innehällsforteckning

1. Verktygets upbyggnad.. 22
2. Läs detta forst! 23
3. Sakerhet. 23
   3.1 Använd verktyget entwick
   anvisiningarna 23
   3.2 Allmanna sakerhetsanvisiningar. 23
   3.3 Symboler på apparaten 23
   4.Drift 23
   4.1 Färe fürsta användingern. 23
   4.2 Anvand verktyget 23
4. Reparation och underhäll 24
5. Tillgangliga tillbehör. 24
6. Reparation.. 24
   8.Miljoskydd 24
7. Tekniska data.. 24

2. Läs detta Först!

Denna bruksanvising har framställs sa att du snabbt och sakert kan arbeta med ditt verktyg. Har ar en liters vagisare for hur du sca lasa bruksanvisingen:

• Läsigen hela bruksanvisningen innan du anvander verktyget. Observera speicielt vara sakerhetsforeskrifter.
• Om materialet verkar ha blivit skadat under transporten skall leverantoren omedelbart underrattas. Ta inte verktyget i drift!
• Bruksanvisningen riktar sig till personer som har tekniiska grundkunskaper i hur man hanterar verktyg som liknar det som HAR beskrivs. Om duinte har nagon erfarenhet av sādana verktyg bör du söka hjälp frän erfarna personer.
• Behäll alla dokument som levererats med verktyget sä att de finns till hands För information om behov uppstår. Behäll kvittot För eventuella garantiansprák.
• Om du lánar ut eller saljer verktyget ske alla medlevererade Dokument overlamnas med verktyget.

Tillverkaren tar inget ansvar for skador som har uppstatt pa grund av att bruksanvisingen inte beaktats.

• Siffrorna i figurerna (1, 2, 3, ...)
• käneteckn ar enskilda delar;
• a numrerade fortlöpande.
• Handlingsanvisningar, for vilka en viss ordningsfoljd maste beaktas, ar numreree.
• Handlingsanvisningar som kan utföras i valfri ordningsfoljd ar markta med en punkt.
• Listninger ar märkta med ett streck.

3. Sakerhet

3.1 Använd verktyget enlgit anvisiningarna

Detta verktyg ar agnat for montering och lossning av sexkantskruvar och sexkantmuttrar.

Verktyget far endast drivas av en tryckluftskompressor. Det maximalt tillatna arbetstryck som framgär av tekiska data far inte överskridas. Verktyget far inte drivas med explosiva, brännbara eller halsovådliga gaser.

All annan anvandning ar forbjuden. Genom bruk som inte foljer riktlinjerna, andringar pa verktyget aller bruk av delar som inte kontrollerats och godkants av tillverkaren kan oforutsedda skador uppsta!

3.2 Allmanna sakerhetsanvisiningar

• Observera foljande sakerhetsanvis- ningarRARYdunvanenderdetta verk-tygforattforhindra farorafterpersoner ellersakskador.
• Beakta de speciella sakerhetsanvisin-ningarna i respektive kapitel.
  Följ även särskilda arbetarskyddsföreskrifter erller foreskrifter for forebyggande av olycksfall som finns for handhavande av kompressorer och tryckluftsverktyg.

Allmanna risker!

• Häll ordning på arbetsplatsen - Oordning på arbetsplatsen kan medföra risk for olyckstillbud.
• Var alltid uppmarksam. Använd inte verktyget om du ar okoncenterad.
  Undvika att verktyget forskjuts - inta en saker position nar det anvands.
• Verktyget fär endast anslutas till en kompressor med en snabbkoppling.
• Se till att det maximalt tillatna arbetstryck som anges i tekiska data inte överskrides.
• Undvik att überbelasta verktyget - använd det endast inom det effektområde som anges i tekniska data.
  Ror inte vid roterande delar.
  Koppla alltid bort verktyget frantryckluften innan du byter roddare

eller om verktyget lamnas utan uppsikt.

Fara genom otillräcklig personlig skyddsutrustning!

Anvand horselskydd.
Anvand skyddsglasogon.

• Undvik att reparera verktyget själv! Reparationer på kompressorer, tryckkarl och tryckluftsverktyg fär endast utforas av fackpersonal.

Obs!

Skydda verktyget, speciellt tryckluftsanslutningen, fyrkantsfastet och styrolementen fran damm och smuts.

Om följande varninger inte beaktas kan svara skador pa personer ull materiell uppsta.

Läs bruksanvisningen.

Använd hörskysdd.

Använd skyddsglasögon.

4. Drift

4.1 Färe Forsta använd- ningen

• Skruva i sticknippeln.

4.2 Använd verktyget

Obs!

For att verktyget sca vara brukbart under en lang tid sca tillracklig for-sorjning av pneumatikolja finnas tillhanda. Detta kan ske på foljande satt:

• Frän en serviceenhet med smörj-apparat vid kompressorn.

• Frän en ledningssmörjapparat, som monterats direkt på tryckluftsverktyget aller tryckluftsdeningen.
  Genom att droppa cirka 3 till 5 droppar tryckluftsolja for hand var 15:e arbetsminut (kontinuerlig anvandning) i tryckluftsanslutningen.

• Fäst roddaren på fyrkantsfästet.

• Ställ in vridriktningen på omkastarspakenforhoger-/vänstergang：

• Omkastarspak athoger: hogergang/montering

• Omkastarspak átvänster: vänstergäng/demontering

• Ställ in vridmomentet med omkastarspaken:

• Omkastarspaken langst at höger (eller vänster) = Maximalt vridmöment.

• Omkastarspak stegvis at vänster (eller höger) = Vridmomentet blir mindre.

• Ställ in arbetstrycket på kompressorn (maximalt tillatet arbetstryck, se Tekniska data).

• Anslut snabbkopplingen vid tryckluftstillforseln.
• Starta verktyget genom att trycka pa avfyringshandtaget.

5. Reparation och underhäll

Fara!

Koppla ifran tryckluftsanslutningen innan arbenen genomfors pa verktyget.

Övriga unterhälls-ller reparationsarbeten an de som beskrivs i detta avsnitt fär endast utforas av fackpersonal.

• Kontrolle ra att alla skruvforband ar fast atdragna aller dra ev. at dem.
• Om verktyget inte smörjs med hjälp av en serviceenhet eller en pamonterad ledningssmörjapparat, skacirka 3 till 5 droppar tryckluftsolja droppas for hand i tryckluftsanslutningen var 15:e arbensminut (kontinuerlig användning.
• Forvarainte verktyget oskyddat utomhus ell erifuktig miljo.

6. Tillganglia tillbehör 7. Reparation

Pneuma tikolja 0,5 liter Specialolja for tryckluftverktyg, serviceenheter och pabyggda ledningssmorjenheter. Art.nr.0901008540
Ledningssmörjenhet R1/4"inner
ganga
For installation direkt pa trykluftverktyg. Oljenivan ar alltid synlig
genom ett sikfönster.
Art.nr.090 105 4584
Ledningssmörjenhet R3/8"inner
ganga
Ffor installation direkt pa tryckluft
verktyg. Oljenivan ar alltid synlig
genom ett sikfönster.
Art.nr.090 105 4592
Vrid- och tippbar luftintagsled DKG 1/4" For montering direkt pa tryckluftsverktyg. Forbättrad rörlicht vid

användingen av verktyget. Art.nr.090 106 0991

• Roddarsats 1/2"
  Innehaller 10 roddare
  (10, 11, 12, 13, 15, 17, 19, 21, 22, 24 mm)
  Art.nr. 090 101 0021
• Roddarsats 3/8"
  Innehälter 8 roddare
  (10, 11, 12, 13, 14, 15, 17, 19 mm)
  Art.nr. 090 xxx xxxx

Fara!

Reparationer på tryckluftsverktyg fär endast genomforas av kvalificerade personer!

Tryckluftsverktyg som behöver repareras kan skickas in till vart svenska servicekontor. Adressen finns på reservdels-listan.

Beskriv de fel som har konstaterats nar verktyget skickas in for reparation.

8. Miljöskydd

Verktygets forpackningsmaterial kan atervinnas till 100% .

Uttjanta verktyg och tillbehör innehäller stora mangder vardefullrámaterial och plaster som kan lamnas in För atervinning.

Bruksanvisingen ar tryckt pa klorfritt blekt papper.

9. Tekniska data

Model SR 1250 K SR 2850 K
Luftbehov l/min 300 400
Maximalt tillåtet arbetstryck bar 6,2 6,2
Varvtil min	-1	10000	7700
Fyrkantsfäste	"	3/8	1/2
Maximal skruvstorlek		M16 M16
Slagverk		Stiftslagverk	Dubbelhammarslagverk
Maximalt vridmoment (hörgäng)	Nm	250	690
Maximalt vridmoment (vänstergäng)	Nm	250	690
Minimal slangdiameter (inre)	mm	10	10
Vibration (vägt effektivvärde für acceleration)	m/s2	2,99	4,31
Osäkerhet K	m/s2	1,5	2,51
EN ISO 15744:2008 (ISO 15744:2002)
Ljudeffektsnivå LWA	dB (A)	110,0	110,8
Ljudtrycksnivå LPA	dB (A)	97,7	98,5
Osäkerhet K	dB (A)	4,0	4,0
Mätt: langd x bredd x höjd	mm	160 x 55 x 170	185 x 70 x 195
Vikt	kg	1,08	1,94

Pluggnippel 1/4 " (Tyskland)

Pluggnippel 1/4" (Frankrike, Spainia)

Pluggnippel 1/4 " (Sveits, Belgia, Nederland)
