SR 2850 K - Schroevendraaier METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Pneumatische schroevendraaier
Merk	Metabo
Model	SR 2850 K
Voeding	Perslucht
Luchtverbruik	400 l/min
Maximale werkdruk	6,2 bar
Onbelast toerental	7700 tr/min
Vierkante aansluiting	1/2\"
Maximale schroefmaat	M16
Maximaal koppel (rechts/links draaiend)	690 Nm
Slagmechanisme	Dubbelhamersysteem
Afmetingen (L x B x H)	185 x 70 x 195 mm
Gewicht	1,94 kg
Geluidsdrukniveau	98,5 dB(A)
Geluidsvermogenniveau	110,8 dB(A)
Trilling (effectieve waarde)	4,31 m/s²
Trillingsonzekerheid	2,51 m/s²
Draairichting	Omkeerbaar (rechts/links)
Koppelinstelling	Ja, met progressieve hefboom
Smering	Pneumatische olie, 3-5 druppels elke 15 min
Inbegrepen accessoires	Bits 1/4\", plastic koffer, oliespuit
Beoogd gebruik	Bevestigen en losdraaien van schroeven en zeskantmoeren
Onderhoud	Regelmatig reinigen, smeren, schroeven controleren
Veiligheid	Draag een veiligheidsbril en gehoorbescherming
Repareerbaarheid	Door gespecialiseerd elektricien, naar de klantendienst sturen

Veelgestelde vragen - SR 2850 K METABO

Hoe smeer ik de Metabo SR 2850 K schroevendraaier?

Giet elke 15 minuten continu gebruik 3 tot 5 druppels pneumatische olie in de persluchttoevoer. U kunt ook een lijnsmeerapparaat of een onderhoudseenheid op de compressor gebruiken.

Welke luchtdruk moet ik gebruiken voor de SR 2850 K?

De maximale werkdruk is 6,2 bar. Overschrijd deze waarde nooit om schade aan het gereedschap te voorkomen.

Hoe stel ik het aanhaalkoppel in?

Gebruik de selectiehefboom (onderdeel 2): door deze volledig naar rechts of links te duwen, krijgt u het maximale koppel. Door hem geleidelijk terug te bewegen, neemt het koppel af.

Hoe keer ik de draairichting om?

Draai de selectieknop voor de draairichting: naar rechts om aan te draaien, naar links om los te draaien.

Welke accessoires zijn compatibel met deze schroevendraaier?

Het gereedschap accepteert doppen op vierkante aansluiting 1/2". Beschikbare accessoires: doppenset, lijnsmeerapparaat, roterende luchtingangskoppeling en pneumatische olie (ref. 090 100 8540).

Wat te doen als het gereedschap niet goed werkt?

Controleer eerst de luchtdruk en de smering. Als het probleem aanhoudt, reparatie niet zelf uitvoeren: neem contact op met de Metabo-klantendienst met een omschrijving van het defect.

Hoe reinig en onderhoud ik de schroevendraaier?

Koppel voor onderhoud de luchttoevoer los. Bescherm het gereedschap tegen stof en vocht. Controleer regelmatig de schroefverbindingen en smeer indien nodig handmatig.

Welke veiligheidsvoorschriften moeten worden nageleefd?

Draag altijd een veiligheidsbril en gehoorbescherming. Raak geen draaiende delen aan. Koppel de lucht los voordat u de dop verwisselt of als het gereedschap onbeheerd wordt achtergelaten.

Kan ik deze schroevendraaier gebruiken voor houtschroeven?

Ja, hij is ontworpen voor het bevestigen en losdraaien van schroeven en zeskantmoeren, ook in hout, zolang de maximale maat (M16) niet wordt overschreden.

Waar vind ik de volledige handleiding?

De handleiding is gratis te downloaden als PDF op onze website. Bewaar deze bij het gereedschap voor toekomstig overleg.

GEBRUIKSAANWIJZING SR 2850 K METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen conform de bepalingen van de richtlijnen*

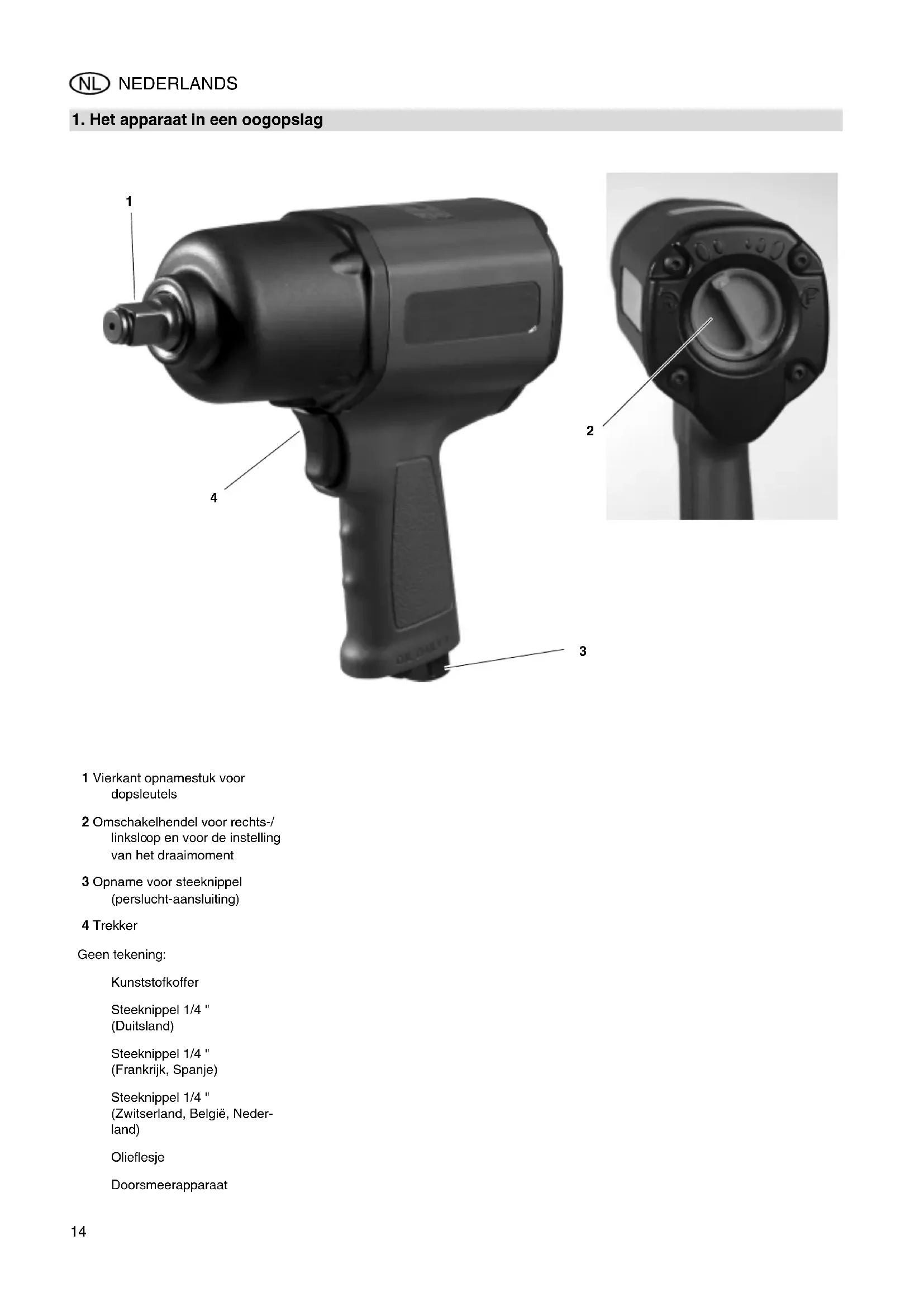

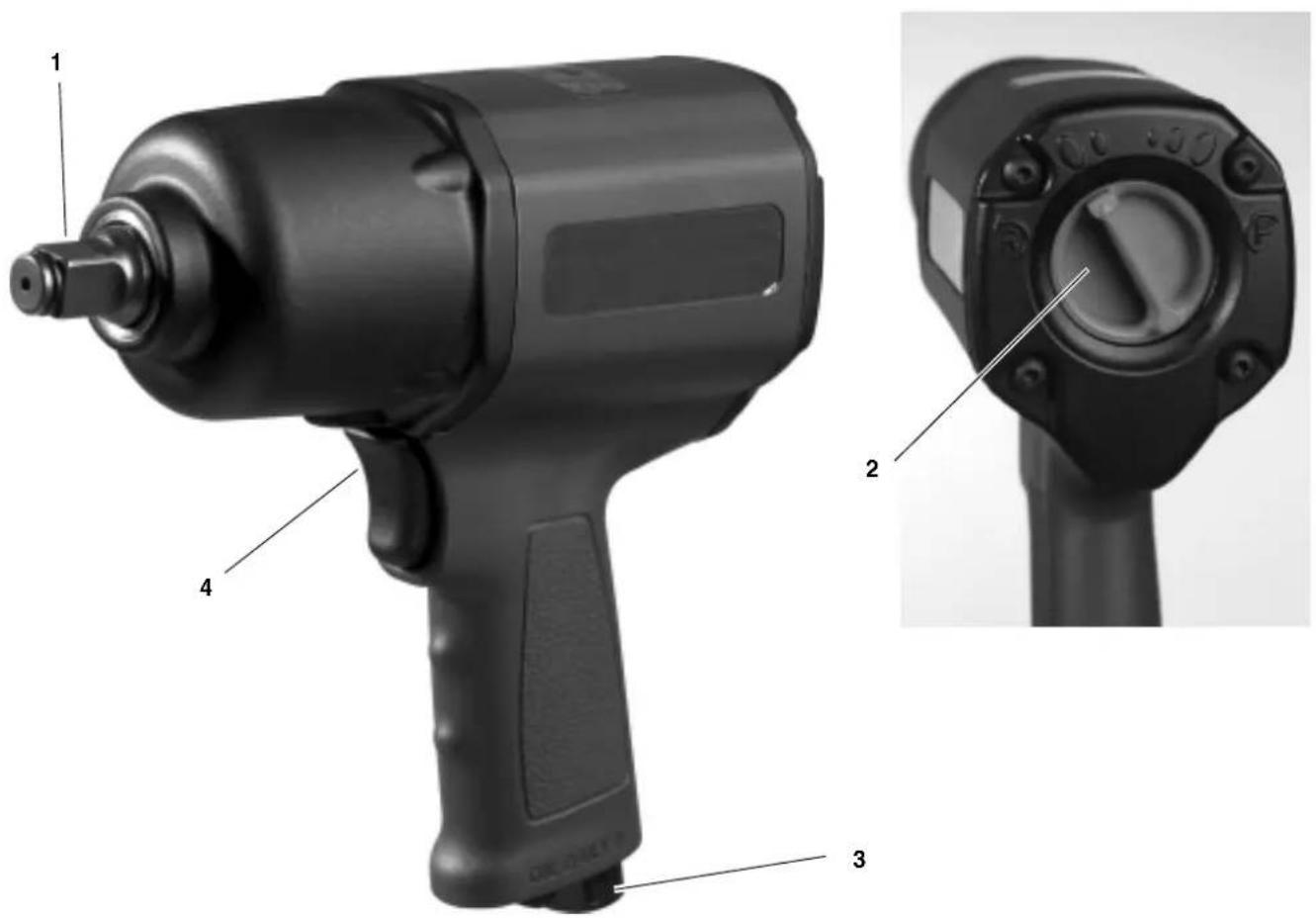

1. Het apparatus in een oogopslag

1 Vierkant opnamestuk voor dopsleutels
2 Omschakelhendel voor rechts-/ linksloop en voor de instelling van het draaimoment
3 Opname voor steenkippel (perslucht-aansluiting)
4 Trekker

Geen tekening:

Kunststoffkoffer

Steeknippel 1/4" (Duitsland)

Steeknippel 1/4" (Frankrijk, Spanje)

Steeknippel 1/4" (Zwitserland, Belgie, Nederland)

Olieflesje

Doorsmeerapparaat

Inhoudstafel

1. Het apparaat in een oogopslag.... 14
2. Lees dit eerst! 15
3. Veiligheid.. 15
   3.1 Voorgeschreveen gebruik van het systeme 15
   3.2 Algemene veiligheidsinstructies 15
   3.3 Symbolen op het toestel 15
4. Bediening 16
   4.1 Voor het eerste bedrijf 16
   4.2 Gereedschap gebru iken 16
5. Service en onderhoud. 16
6. Beschikbare accessoires.....16
7. Reparatie 16
8. Milieubescherming 16
9. Technische gegevens 17

2. Lees dit eerst!

Deze gebruiksaanwijzing werden zervaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier eenkleine wegwijzer, hoe u deze gebruiksaanwijzing dient te lezen:

• Lees deze gebruiksaanwijzing voör de ingebruinkneming geheel door Besteed waarbij vooral aandacht aan het hoofdstuk „veiligheidsvoorschriften".
• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u waar onmiddelijk uw leverancier van op de hoogte stellen. Neem het gereedschap Niet in bedrijf!
• Deze gelebruiksaanwijzing richt sich aan Personen met technische basis-kennis in de omgang met gereedschap zoals het hier beschreven. Indien u generlei ervaring met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van ervaren Personen.
• Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kurz informeren. Bewaar het koopbewijs voor möglichke garantiegevalen op.
• Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

Voor schade die ontstaat, sondern deze gebruiksaanwijzing Niet werd opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwij-zing zich op de volgende manier geken-merkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade.

Attentie! Waarschuwing voor materièle schade.

Getallen in afbeeldingen (1, 2, 3, ...)
- kenmerken afzonderlijke delen;
- zijn doorlopend genummerd.
- Handelingsinstrumenties, waar bij op de volgorde dient te worden gelet, zich doorgenummerd.
- Handelingsinstrumentes met willekeurige volgorde zichn met een punt gekenmerkt.
- Opsommingen zijn met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreveen gebruik van het systeme

Dit gereedschap dient ter bevestiging en voor het losmaken van zeskantschroeven en zeskantmoeren.

Dit gereedschap mag uitsluitend dooreen persluchtcompressor worden aangedreven. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag Niet worden overschrenden. Dit gereedschap mag Niet met explosieve, brandbare of gezondheids-bedreigende gassen worden geexploiteerd.

Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het gereedschap of door gebruik van onderdelen, die Niet door de fabrikant werden gekeurd en vrijgeveen, kan onvooriene schade ontstaan!

3.2 Algemene veiligheidsinstructies

• Houdt u zich bij gelebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiele schade te voorkomen.
• Houd rekening met de bijzondere veiligheidsinstructies in de desbetreffende hoofdstukken.
• Houdt u zich eventuele aan de bijzondere wettelijkke maatregelen ter bescherming van de werknemer of de ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschap.

Algemene gevaren!

• Houd uw werkplek in orde - een wanordelijke werkplek kan ongevallen tot gevolg hebben.

• Wees aandachtig. Gebruik dit gereedschap Niet, wanneer u nicht geconcentreerd bent.
  Vermijd een kantelen van het gereedschap - zorg voor een veilige stand als u het gereedschap benut.

• Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een compressor.
  Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens nicht overschreden worden.
  Zorg dat u dit gereedschap nicht overbelast - gebruik dit gereedschap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.
• Raak geen roterende onderden aan.
  Koppel het gereedschap los van de persluchtaansluiting, alvorens undopsleutels verrangt of wanner u het gereedschap onbewaaktThat.

Gevaardoorontoereikende persoonlijkeveiligheidsuitrusting!

• Draag oordoppen.
• Draag een veiligheidsbril.

Gevaar door gebreken aan het toestel!

• Voer nooit zich reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie!

Beschem het toestel, vooral de persluchtaansluiting, de vierkantopname en de bedienelementen gegen stof en vuil.

3.3 Symbolen op het toestel

Gevaar!

Veronachtzaming van de volgende waarschuwingen kan tot zware verwondingen of materiele schade leiden.

Gebruiksaanwijzing lezen.

Oordoppen dragen.

Veiligheidsbril dragen.

4. Bediening

4.1 Vór het eerste bedrijf

• Steenkippeinschroeven.

4.2 Gereedschap gebruiken

Attentie!

Opdat dit gereedschap lange tijd klaar voor gebruik blijft, moet het voldoende met pneumatische olie worden verzorgd. Dit kan als volgt gebeuren:

• Via een onderhoudseenheid met doormeerapparaat aan de compressor.
• Via een leidingsolieer die direct aan het persluchtwerktuig of aan de persluchtleiding is geinstalleer.

• Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

• Steek de dopsleutel op het vierkante opnamestuk.

• Draairichting aan de omschakelknop voor rechts-/linksloop instellen:

• Omschakdknop maar rechts: rechtsloop/vastdraaien

• Omschakdknopaar links: linksloop/losdraaien

• Het draaimoment aan de omschakelhendel instellen:

• Omschakdhendel geheel maar rechts (of links) = maximaal draaimoment.

• Omschakelhendel trapsgewijs\ aar links (of rechts) = draaimoment worden kleiner.

• Stel de werkdruk op de compressor in (maximaal toegelaten werkdruk die Technische gegevens).

• Snelkoppeling aan de persluchtverzorging aansluiten.
• Beweeg de trekker om in te schakellen.

5. Service en onderhoud

Gevaar!

Koppel de persluchttaansluiting los voor alle werkzaamheden aan het gereedschap.

Service en/of onderhoudswerkzaamheden die Niet in dit hoofdstuk beschreiben staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controller of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Wan neer het werktuig Niet door een onderhoudseenheid of een leidingo- lieer worden gesmeerd, per 15 bedrijfsminuten (continu inzet) ongeveer 3 tot 5 druppels pneumatische olie van hand in de persluchtaansluiting gezven.
• Het gereedschap mag nicht in de open lucht of in een vochtige ruimte opgeborgen worden.

6. Beschikbare accessoires

Pneumatische olie 0,5 liter Speciale olie voor persluchtwerktui gen, onderhoudseenheden en leidingolieer.

Art.-nr.090 100 8540

Lei dingolieer R1/4" inwendige schroefdraad

Ter installmente direct aan persluchtwerktuigen. Steeds zichbaar oliepeil dankzij het peilglas.

Art.-nr.090 105 4584

Lei dingolieer R3/8" inwendige schroefdraad

Ter installmente direct aan persluchtwerktuigen. Steeds zichbaar oliepeil dankzij het peilglas.

Art.-nr.090 105 4592

Draai-kip-luchtinlaatgewricht DKG 1/4"

Ter installmente direct aan persluchtwerktuigen. Verbeterde beweeglijkheid bij de inzet van werktuige.

Art.-nr.090 106 0991

• Set steeksle utels 1 / 2^

Bestaande uit 10 steeksleutels

Bestaande uit 8 steeksleutels

Reparaties aan persluchtgereedschap mogen uitsluitend doorvakmensen worden uitgevoerd!

De persluchtmachines können voor reparatie verzonden worden maar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bijinzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmaterialiaal van de machine is 100% recycleerbar.

Afgedankte machines en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd können worden.

De gebruiksaanwijzing werd op chloovrij gebleekt papier gedrukt.

Maximaal toegelaten werkdruk bar 6,2 6,2

Toerental min

-1 10000 7700

Vierkant opnamestuk " 3/8 1/2

Maximale schroevergrootte M16 M16

Slagwerk		Stiftslagwerk	Duplexhamer-slagwerk
Maximaal draaimoment (rechtsloop)	Nm	250	690
Maximaal draaimoment (linksloop)	Nm	250	690
Minimale slangdoorsnede (binnen)	mm	10	10
Trilling (geschatte effectieve waarde van de versnelling)	m/s2	2,99	4,31
Onzekerheid K	m/s2	1,5	2,51
EN ISO 15744:2008 (ISO 15744:2002)
Geluidsdrukniveauu LWA	dB (A)	110,0	110,8
Geluidsdruknivau LPA	dB (A)	97,7	98,5
Onzekerheid K	dB (A)	4,0	4,0
Afmetingen: lenghte x bredte x hoogte	mm	160 x 55 x 170	185 x 70 x 195
Gewicht	kg	1,08	1,94
