SR 2850 K - Ruuvinväännin METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Paineilmakäyttöinen ruuvinväännin
Merkki	Metabo
Malli	SR 2850 K
Syöttö	Paineilma
Ilman kulutus	400 l/min
Suurin työpaine	6,2 bar
Tyhjäkäyntinopeus	7700 tr/min
Neliökardaani	1/2"
Suurin ruuvikoko	M16
Suurin vääntömomentti (oikea/vasen)	690 Nm
Iskumekanismi	Kaksoisvasarallinen järjestelmä
Mitat (P x L x K)	185 x 70 x 195 mm
Paino	1,94 kg
Äänenpainetaso	98,5 dB(A)
Äänitehotaso	110,8 dB(A)
Tärinä (tehollisarvo)	4,31 m/s²
Tärinän epävarmuus	2,51 m/s²
Pyörimissuunta	Käännettävä (oikea/vasen)
Vääntömomentin säätö	Kyllä, portaattomalla vivulla
Voitelu	Paineilmaöljy, 3-5 tippaa 15 min välein
Mukana tulevat tarvikkeet	1/4" kärki, muovinen kantolaukku, öljypullo
Käyttötarkoitus	Kuusioruuvien ja -mutterien kiinnitys ja irrotus
Huolto	Säännöllinen puhdistus, voitelu, ruuvien tarkistus
Turvallisuus	Käytä suojalaseja ja kuulosuojaimia
Korjattavuus	Ammattitaitoisen sähköasentajan toimesta, lähetä huoltoon

Usein kysytyt kysymykset - SR 2850 K METABO

Kuinka voidella Metabo SR 2850 K -ruuvinväännintä?

Lisää 3-5 tippaa paineilmaöljyä paineilmansyöttöön jatkuvan käytön aikana 15 minuutin välein. Voit käyttää myös linjavoitinta tai huoltoyksikköä kompressorissa.

Mitä ilmanpainetta käytetään SR 2850 K:lle?

Suurin työpaine on 6,2 bar. Älä koskaan ylitä tätä arvoa työkalun vaurioitumisen välttämiseksi.

Kuinka säätää kiristysmomentti?

Käytä valintavipua (osa 2): työntämällä se kokonaan oikealle tai vasemmalle saat maksimivääntömomentin. Tuomalla sitä asteittain takaisin momentti pienenee.

Kuinka kääntää pyörimissuunta?

Käännä pyörimissuunnan valintanuppia: oikealle kiristystä varten, vasemmalle löysäämistä varten.

Mitkä tarvikkeet ovat yhteensopivia tämän ruuvinvääntimen kanssa?

Työkalu sopii 1/2" neliökardaanille tarkoitettuihin hylsyihin. Saatavilla olevat tarvikkeet: hylsysarja, linjavoitelulaite, pyörivä ilman tulo -nivel ja paineilmaöljy (tuotenro 090 100 8540).

Mitä tehdä, jos työkalu ei toimi oikein?

Tarkista ensin ilmanpaine ja voitelu. Jos ongelma jatkuu, älä korjaa itse: ota yhteys Metabon huoltopalveluun virheen kuvauksen kanssa.

Kuinka puhdistaa ja huoltaa ruuvinväännintä?

Katkaise ilmansyöttö ennen huoltoa. Suojaa työkalu pölyltä ja kosteudelta. Tarkista ruuviliitokset säännöllisesti ja voitele tarvittaessa käsin.

Mitä turvallisuusohjeita on noudatettava?

Käytä aina suojalaseja ja kuulosuojaimia. Älä koske pyöriviin osiin. Katkaise ilma ennen hylsyn vaihtoa tai jos työkalu on valvomatta.

Voinko käyttää tätä ruuvinväännintä puuruuveille?

Kyllä, se on suunniteltu kuusioruuvien ja -mutterien kiinnittämiseen ja irrottamiseen, mukaan lukien puu, kunhan maksimikoko (M16) ei ylity.

Mistä löydän täydelliset ohjeet?

Ohjeet ovat ladattavissa ilmaiseksi PDF-muodossa verkkosivustollamme. Säilytä ne työkalun mukana tulevaa käyttöä varten.

KÄYTTÖOHJE SR 2850 K METABO

Vakutamme, etta tamä tuote vastaa seuraavia nomeja on direktivien märäysten mukainen*

DA DANSKVPOL POLSKI

OVERENSSTEMMELSESATTESTVOSWIADCZENIE O ZGODNOSCJI

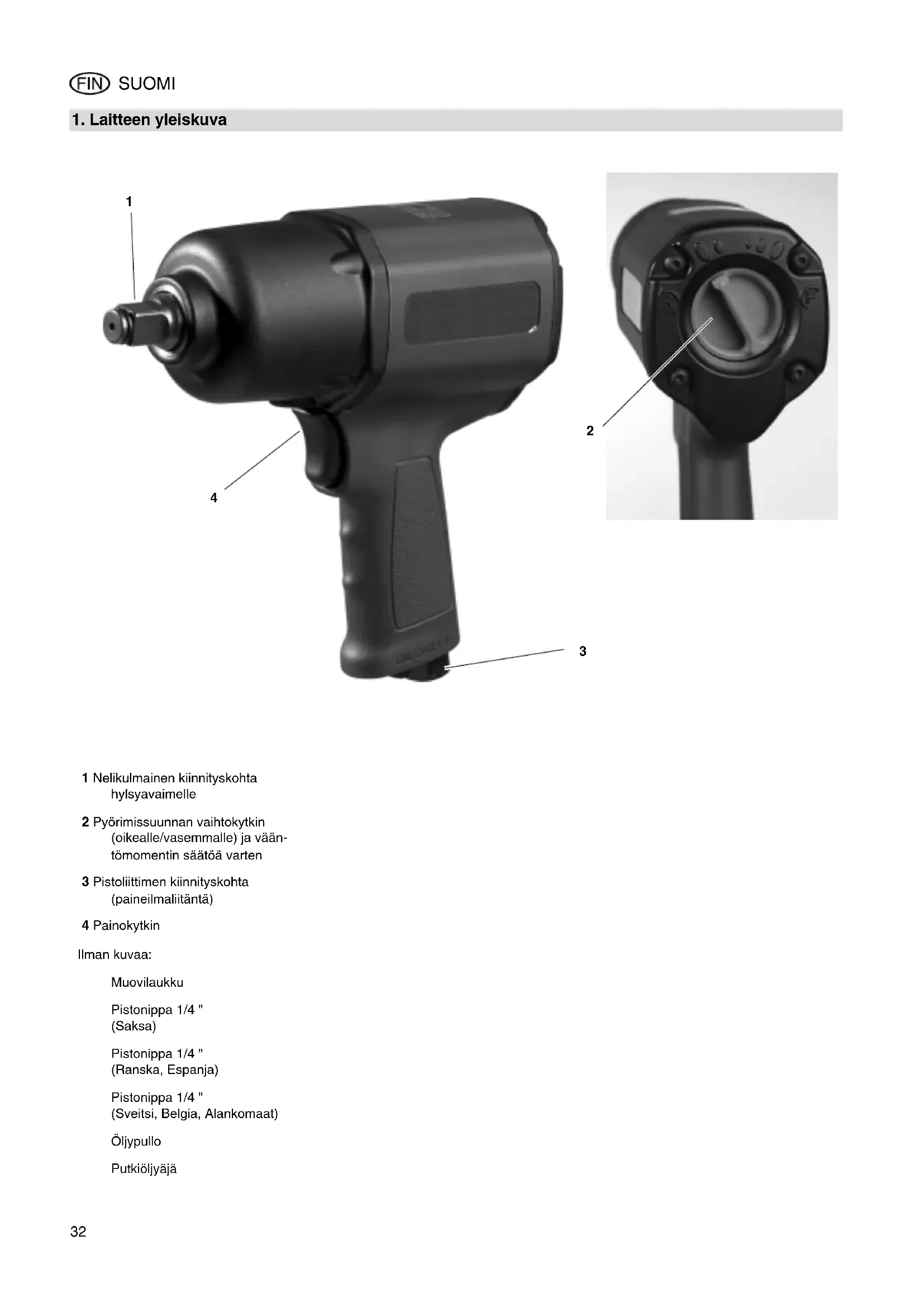

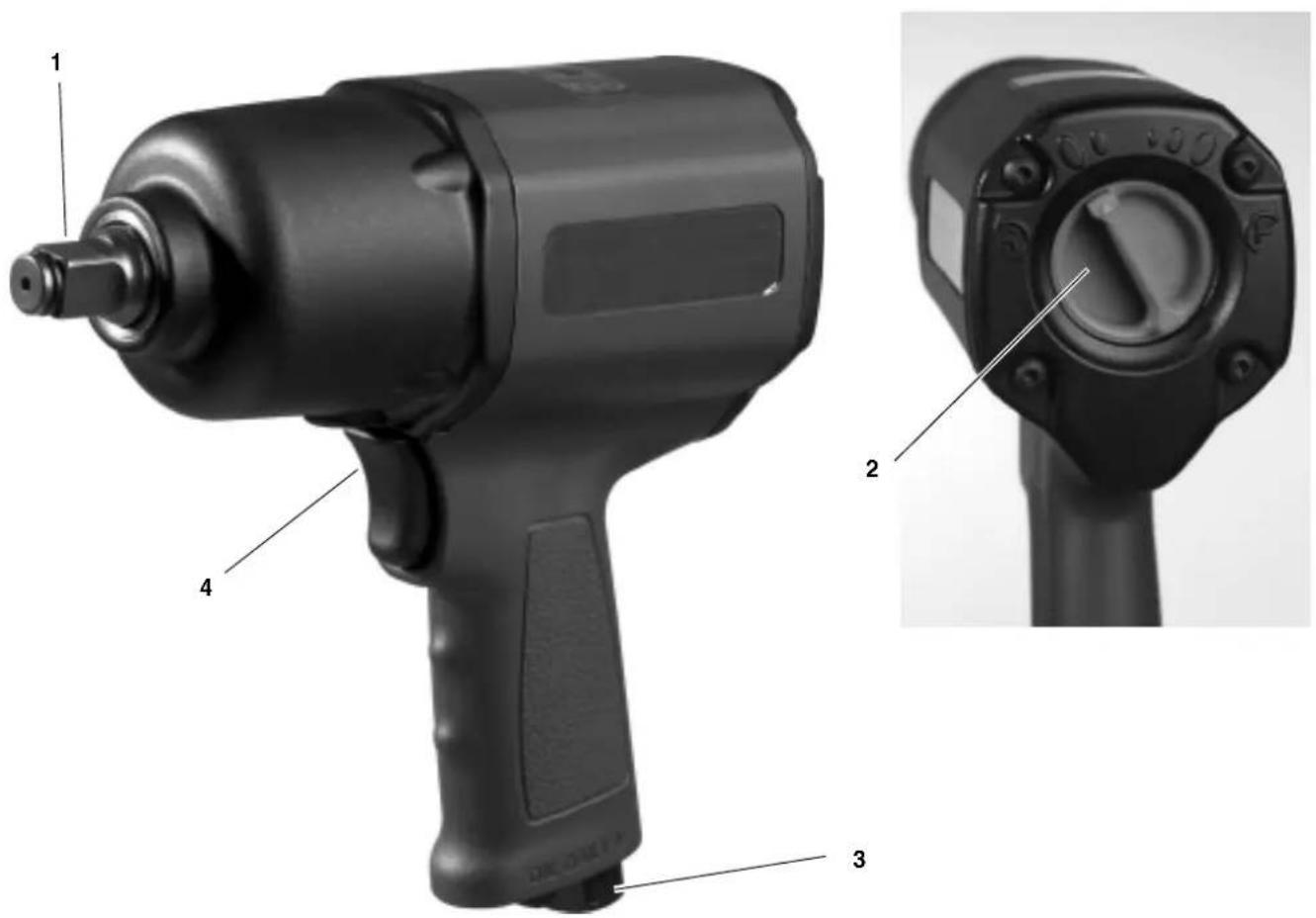

1. Laitteen yleiskuva

1 Nelikulmainen kiinnitsykohta hylsyavaimelle
2 Pyörimissuunnan vaihtokytkin (oikealle/vasemmalle) ja vaantömomentin sääövarten
3 Pistolittimen kiinnityskohta (paineilmalitantä)
4 Painokytkin

llman kuvaa:

Muovilaukku

Pistonippa 1/4" (Saksa)

Pistonippa 1/4" (Ranska, Espanja)

Pistonippa 1/4 " (Sveitsi, Belgia, Alankomaat)

Oljypullo

Putkiöjyäja

Sisallysluettelo

1. Laitteen yleiskuva... 32
2. Lue ensin! 33
3. Turvallisuus.. 33
   3.1 Tarkoituksenmukainen kayttö.....33
   3.2 Yleisiā turvallisuusohjeita... 33
   3.3 Laitteella olevat symbolit 33
4. Kaytto 33
   4.1 Ennen ensimmaistakayttoa..33
   4.2 Tyokalun kaytto 33
5. Huolto ja hoitoo 34
   6.Toimitettavissa olevat
   tarvikkeet 34
6. Korjaus 34
7. Ymparistonsuojelu 34
8. Tekniset tiedot 34

2. Lue ensin!

Tämä kayttöohje on valmistetu siten,
että voit työsKennellä tyokalusi kanssa
nopeasti ja turvallisesti. Tassa pieni
opastus, miten sinun tulisi lukea tata
kayttöohjetta:

• Lue tāmā ohjekirja kokonaan ennen laitteen kāyttöñottoa. Huomioi erityisesti turvallisuusohjeet.
  Mikali pakkausta avatessasi havaitse kuljetusvaurion, ota valittomasti yhteytta jalleenmyyjäsi. Ala ota tyokalua kayttoon!
  Täm ohjekirja on suunnattu tassakuvattujen tyokalujen kasittelystaTeknisten perustietojen omaaville hemkiloille. Mikali sinulla ei ole minkaanlaista kokemusta tallaisia tyokaluiesta, pitaisinun ensin pyytäakokemuksen omaavan henkilon apua.
  Säilytä kaikki tämän tyokalun mukana toimitetut asiakirjat, jotta voit tarvittaessa hakea tietao. Säilytä ostokuitti mahdolista takutapa-usta varten.
• Mikäli lainaat laitetta tai myyt sen, luovuta aina myös kaikki laitteen mukana toimitetut asiakirjat mukaan.

Valmistaja ei ota mita'an vastuuta vaurioista, jotka aiheutuivat siita, ettei tata kaytttoohjetta huomioitu.

Tassa käytöohjeessa olevat tiedot ovat merkitty seuraavasti:

Vaara!

Varoitus henkilovahingoista tai ymparistova-hingoista.

Huomio!
Varoitus
goista.

esinevahin

Numerot kuvissa (1, 2, 3, ...)

• merkitsevat yksitaisosia;

• at lapinumeroidut.

Toimintaohjeet, joissa järjestys täty huomioida, ovat lapinumeroidut.
Toimintaohjeet, joissa jarjestyksellä ei ole merkitystä, ovat merkitty pisteellä.
- Listat ovat merkitty viivalla.

3. Turvallisuus

3.1 Tarkoituksenmukainen kaytto

Tämä tyokalu on tarkoittenu kuusikulmaaruuvien ja kuusikulmamuttereiden kiristämseen ja lóysaämseen.

Tata tyokalua saadaan kaytttaa ainoastaan paineilmakompressorilla. Teknisissä tiedoissa annettua maksimaalistasallittua tyopainetta ei saa ylitttaa. Tata tyokalua ei saa kayttaa rajiahtavien, palavien tai terveydelle vaarallisten kaasujen kanssa.

Kaikenlainen muu käytö on märäysten vastaista. Märäysten vastaisesta käytösta, koneen muutoksista tai osien käytösta, joita valmistaja ei ole tarkastanut ja hyväksynyt, voi aiheutua ennalta arvaamattomia vauroitla!

3.2 Yleisiä turvallisusuusohjeita

• Huomioi tata tyokalua kaytettäessä seuraavat turvallisuusohjeet, jotta henkilo- ja esinevahinkojen vaarat valtettäisin.
  Huomioi kappaleissa olevat erityiset turvallisusuohjeet.
  Huomioi tarvittaessa ammattiyhdistyksen ohjesaannot ja kompressorien ja paineilmatyokalujen kaytolle märätyt tapaturmantjuntamäräykset.

Yleiset vaarat!

• Pida työalue järestykssessä - työalu-een epäjärestyksesta voi seurata onnettomuuksa.
• Ole tarkkaavainen. Älä käytä tatä työkalua, kun keskittymiskykysi on heikko.
  Välta tyokalun kantaamista - pidä huolta tukevuudesta, kun käytät tyokalua.
• Liītā tāmā tyōkalu ainoastaan pika-littimellā kompressoriin.

• Varmista, etta teknisissä tiedoissa annettua maksimaalista sallittua työ-painetta ei ylitetä.

• Älä ylikuormita tätä työkalua - käytä tätä työkalua ainoastaan teknisissä tiedoissa annetulla tehoalueella.

• Ala koske pyorivin osin.
• Erotä täm'työkalu paineilmaliitännastā, ennen hylsyjen vaihto tai kun työkalu ei ole valvonnan alaisuudessa.

! Riittamattomastahenkilokohtaisesta suojavarustukstesta aiheutuva vaara!

Kayta kuulosuojaimia.
Käytä suojalaseja.

Laitteen viasta aiheutuva vaara!

• Alä itse korjaa tātayokalua! Ainoastaan ammattihenkilöt saavat suorittaa kompressorien, painesäiliöiden ja paineilmatyokalujen korjauksia.

Huomio!

Suojaa laitetta, erityisesti paineilmaliitantäa. nelikulmaista kiinnytyskohtaa ja kaytttoelementtejä polyltä ja liaita.

3.3 Laitteella olevat symbolit

Vaara! Seuraavien varoitusten noudattamatta jattimi-sista voi seurata vakavia loukkaantumisia tai esinevahinkoja.

Lue kayttoohje.

Käytä kuulosuojaimia.

Käytä suojalaseja.

4. Kaytto

4.1 Ennen ensimmäista käytöä

• Ruuvaa pistolitin paikalleen.

4.2 Tyokalun kayttö

Huomio!

Jotta tāmā tyokalu pysysi pitkān kāyttokunnossa, tāytyy sillā syottāa riittāvasti paineilmojya. Tāmā voita pahtaua seuraavasti:

• Kompressorilla olevan öljyäjälla varustetun huoltoyksikon kautta.

Putkioljyajän kautta, joka on asennettu suoraan paineilmatyokalulle tai paineilmaputkelle.
Laita joka 15 käytöminuutti (jatkva käytö) noin 3 - 5 pisaraa paineilmaöljä kasin paineilmallitantaan.

1. Aseta hylsy nelikulmaiseen kiinni-tyskohtaan.
2. Sääda pyörimissuunta vaihtokytki-meltä:

Vaihtokytkin oikelle: pyorimssunta oikealle/kiristaminen
Vaihtokytkin vasemmalle: pyorimissunta vasemmalle/loysaaminen

1. Saada vaantomomentti vaihtokytki-meltä:

Vaihtokytkin taysin oikealle(tai vasemmalle) = maksimaalinen vaantomomentti.
Vaihtokytkin vaiheittain vasemmalle (tai oikealle) = vaantomomentti pienenee.

1. Saadä työpaine kompressorilta (katso maksimaalinen sallittu työpaine teknisista tiedoista).
2. Liitä pikaliitin paineilmasyöttön.
3. Käynnistä painokytintä painamalla.

5. Huolto ja hoito

Vaara!

Erota paineilmalitäntaennen kaikkia

tyokaluun kohdistuvia toita.

Tassa kappaleessa kuvattuja huoltoja korjaustoitta laajempia toita savat suorittaa vain alan ammattilaiset.

Tarkasta ruuvilitoksien kireys, kirista tarvittaessa.
Kun tyokalua ei oljyt haultoyksikon tai putkioljyajan kautta, on 15 kayttominuutin (jatuva kaytt) valein laitettava kasin paineilmaliitantaan 3 - 5 pisaraa pneumatikkaoljya.
- Alä saïlytä laitetta suojaamattomana ulkona tai kossteissa tiloissa.

6. Toimitettavissa olevat tarvikkeet

Pneuma tikkolaJy 0,5 litraa Erikoisoljy paineilmatyokaluja, houlo-tyksikoiä ja putkioljyajia varten. Tuotenro 090 100 8540
PutkioljyajR1/4"sisakierre Asennettavaksiuoraan paineilmatyokaluille.Aina nakyva oljntaso tarkastuslasin kautta. Tuotenro 090 105 4584
PutkioljyajraR1/8"sisakierre Asennettavaksiuana paineilmatyokaluille.Aina nakyva oljyntasotarkastuslasin kautta. Tuotenro 090 105 4592
Käantö-kippi-ilmantulonivel DKG 1/4" Asennukseen suoraan paineilmatyokaluille. Parannettu liikutetta-vuus tyokalua kaytettäessa. Tuotenro 090 106 0991

• Hylsysarja 1/2 Koostuen 10 hylsysta
  (10, 11, 12, 13, 15, 17, 19, 21, 22, 24 mm)
  Tuotenro 090 101 0021
• Hylsysarja 3/8"
  Koostuen 8 hylsysta
  (10, 11, 12, 13, 14, 15, 17, 19 mm)
  Tuotenro 090 xxx xxxx

7. Korjaus

Vaara!

Paineilmatyokalujen korjaukset saa-vat suorittaa ainoastaan ammattihenkilot!

Korjauksen tarpeessa olevat paineilmatyokalut voidaan lahettaa kyseinen maan valtuutettuun huoltopisteeseen. Osoitteet lotyvat varaosalistasta.

Lahetettäessä laite korjaukseen, olkaa hyvä ja kuvatkaa havaittu vika.

8. Ymparistonsuojelu

Laitteen pakkausmaterialiaali on 100% stikerratyskelpoista.

Käytetyt koneet ja tarvikkeet sisälvt suuria märä arvokkaita raaka-aineita ja muoveja, jotka myoskin voidaan kierratsprossessissa käyttaa hyväksi.

Käyttoohje on painettu ilman klooria valkaistulle paperille.

1. Tekniset tiedot

Malli SR 1250 K SR 2850 K
Ilmantarve l/min 300 400
Maksimaalinen sallittu työpaine bar 6,2 6,2
Kierrosluku min	-1 100000	7700
Nelikulmainen kiinnitsykohta	"	3/8	1/2
Maksimaalinen ruuvikoko		M16 M16
Iskukoneisto		Vaarnaiskukoneisto	Kaksoisvasara-iskukoneisto
Maksimaalinen väantömomentti (pyörimissunta oikealle)	Nm	250	690
Maksimaalinen väantömomentti (pyörimissunta vasem-malle)	Nm	250	690
Letkun minimi (sisä)halkaisija	mm	10	10
Värinä (kihtyvyden painotettu efektiiviarvo)	m/s2	2,99	4,31
Virhemarginaali K	m/s2	1,5	2,51
EN ISO 15744:2008 (ISO 15744:2002)Äänen tehotaso LWAÄänenpainetaso LPAVirhemarginaali K	dB (A)dB (A)dB (A)	110,097,74,0	110,898,54,0
Mitat:Pituus x leveys x korkeus	mm	160 x 55 x 170	185 x 70 x 195
Paino	kg	1,08	1,94
