INSTRUKCJA OBSŁUGI P5750.2R Emos

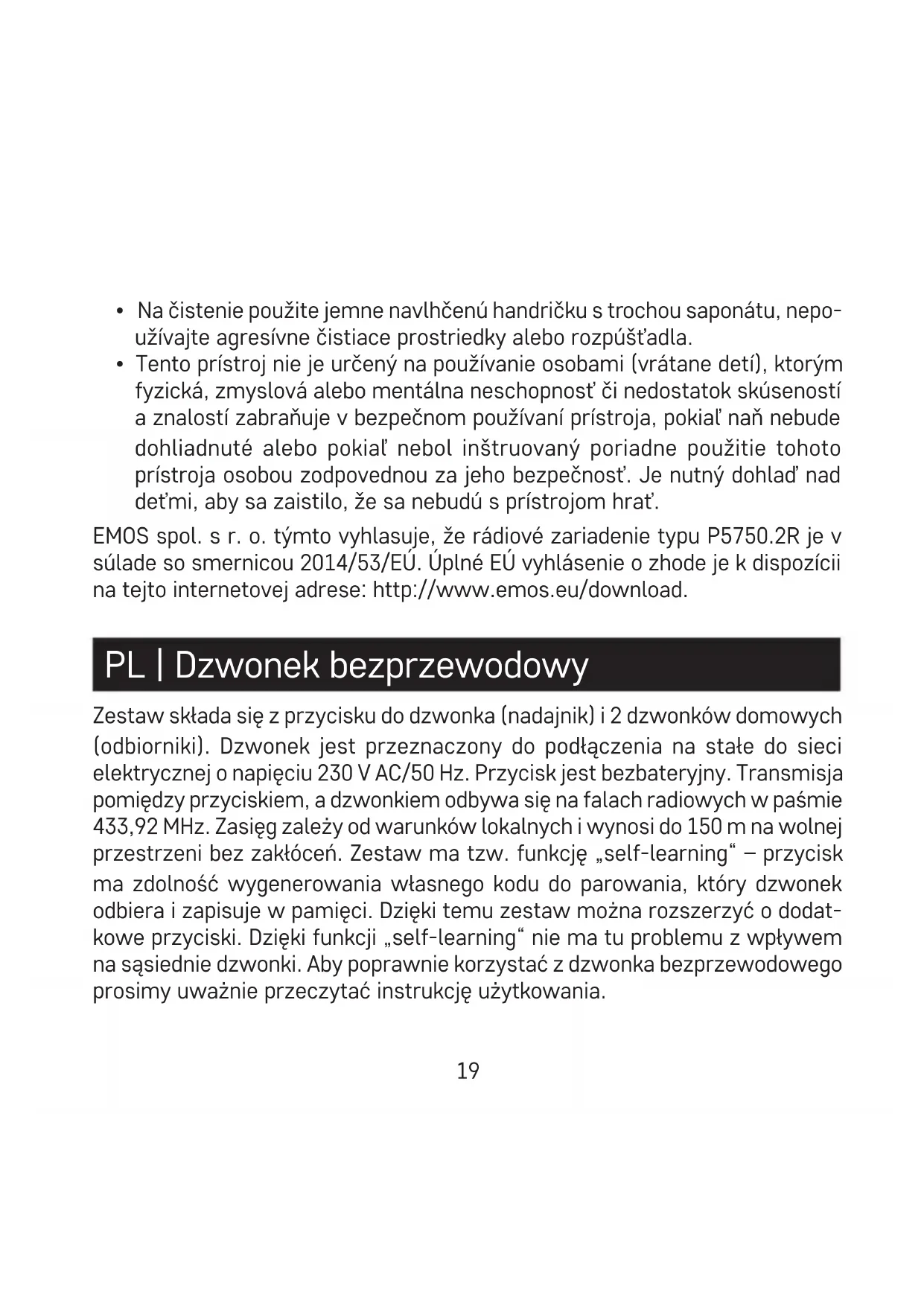

• Tento prístroj nie je určený na používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní prístroja, pokiaľ naň nebude dohliadnuté alebo pokiaľ nebol inštruovaný poriadne použitie tohoto prístroja osobou zodpovednou za jeho bezpečnosť. Je nutný dohlaď nad deťmi, aby sa zaistilo, že sa nebudú s prístrojom hrať. EMOS spol. s r. o. týmto vyhlasuje, že rádiové zariadenie typu P5750.2R je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: http://www.emos.eu/download. PL | Dzwonek bezprzewodowy Zestaw składa się z przycisku do dzwonka (nadajnik) i 2 dzwonków domowych (odbiorniki). Dzwonek jest przeznaczony do podłączenia na stałe do sieci elektrycznej o napięciu 230 V AC/50 Hz. Przycisk jest bezbateryjny. Transmisja pomiędzy przyciskiem, a dzwonkiem odbywa się na falach radiowych w paśmie 433,92 MHz. Zasięg zależy od warunków lokalnych i wynosi do 150 m na wolnej przestrzeni bez zakłóceń. Zestaw ma tzw. funkcję „self-learning“ – przycisk ma zdolność wygenerowania własnego kodu do parowania, który dzwonek odbiera i zapisuje w pamięci. Dzięki temu zestaw można rozszerzyć o dodat- kowe przyciski. Dzięki funkcji „self-learning“ nie ma tu problemu z wpływem na sąsiednie dzwonki. Aby poprawnie korzystać z dzwonka bezprzewodowego prosimy uważnie przeczytać instrukcję użytkowania.20 Specykacja Zasięg nadawania: do 150 m na wolnej przestrzeni (w przestrzeni wypełnionej różnymi przedmiotami może spaść nawet do jednej piątej tej odległości) Częstotliwość transmisji: 433,92 MHz, 10 mW ERP maks. Przycisk wodoodporny; stopień ochrony IP44 Parowanie dzwonka z przyciskami: funkcja „self-learning“ Możliwości parowania: maksymalnie 8 przycisków Liczba melodyjek: 10 melodyjek Zasilanie dzwonka: 230 V AC/50 Hz Zasilanie przycisku: bezbateryjny Część kompletu: dwustronna taśma klejąca Opis dzwonka (patrz rys. 1) 1 – dioda LED dzwonka 2 – przycisk do parowania/ustawia- nia głośności 3 – zmiana melodyjki 4 – głośnik Opis przycisku (patrz rys. 2) 1 – dioda LED w przycisku 2 – przycisk dzwonienia 3 – otwór do otwierania miejsca na baterię 4 – otwory do mocowania do ściany Parowanie przycisku z dzwonkiem

1. Dzwonek (dzwonki) włączamy do gniazdka.

2. Potem w dzwonku naciskamy dłużej przycisk do parowania , około na

3. Zaświeci się dioda LED w dzwonku, zwalniamy przycisk

. Dzwonek przejdzie do trybu parowania „self-learning“, który trwa 25 sekund. W tym czasie naciskamy przycisk dzwonienia, dzwonek zadzwoni i przycisk jest już sparowany z dzwonkiem. Automatycznie następuje zakończenie trybu „self-learning“ (LED w dzwonku gaśnie).

4. Aby sparować więcej przycisków powtarzamy dla każdego przycisku

procedurę od punktu 1. Uwaga: W przypadku wyłączenia dopływu energii elektrycznej dzwonek korzysta z wewnętrznej pamięci, do której są zapisywane kody aktualnie sparowanych przycisków. Po przywróceniu zasilania dzwonka nie trzeba wykonywać ponownego parowania. Kasowanie pamięci sparowanych przycisków W dzwonku naciskamy i przytrzymujemy przycisk do parowania . Dzwonek wkładamy do gniazdka. Po około 5 sekundach zaświeci się dioda LED w dzwon- ku, zwalniamy przycisk , dioda LED gaśnie. Pamięć wszystkich sparowanych przycisków zostanie skasowana. Wybór odtwarzanej melodyjki

1. W dzwonku naciskamy wielokrotnie przycisk do zmiany melodyjki albo .

2. Po każdym naciśnięciu zabrzmi inna melodyjka, ustawiona zostanie ta

melodyjka, która była odtwarzana, jako ostatnia. Wybór różnych melodyjek przy korzystaniu z kilku przycisków

1. Włączamy dzwonek do gniazdka i naciskamy przycisk do parowania

przez około 5 sekund.

2. Kiedy zaświeci się dioda LED w dzwonku, zwalniamy przycisk . Dzwonek

przechodzi do trybu parowania „self-learning“, który trwa 25 sekund.22

3. W dzwonku naciskamy kolejno po sobie przycisk do zmiany melodyjki

4. Po każdym naciśnięciu włącza się inna melodyjka, a ustawiona zostanie

ta melodyjka, która była odtwarzana, jako ostatnia.

5. Naciskamy przycisk dzwonienia, dzwonek odtwarza wybraną melodyjkę.

Ta procedura musi być wykonana dla wszystkich sparowanych przycisków. Ustawienie głośności dzwonienia Można ustawić 5 poziomów głośności. W dzwonku naciskamy wielokrotnie przycisk . Po każdym naciśnięciu zmieni się poziom głośności (100 % – 75 % – 50 % – 25 % – 0 %). Przy poziomie 0 % będzie tylko migać dioda LED w dzwonku. Instalacja przycisku dzwonka (nadajnika)

1. Najpierw wykonujemy sparowanie przycisku z dzwonkiem.

2. Przed montażem sprawdzamy, czy w wybranym miejscu ten zestaw

będzie niezawodnie działać.

3. Za pomocą wkrętaka i korzystając z otworu w bocznej części przycisku

usuwamy tylną część obudowy.

4. Tylną część obudowy przymocowujemy do ściany dwustronną taśmą

klejącą (z kompletu) albo dwoma wkrętami. Chociaż przycisk jest odporny na wpływ warunków atmosferycznych, to jednak dobrze jest go umieścić tak, aby był osłonięty i chroniony, na przykład w odpowiedniej wnęce albo pod daszkiem.

5. Przycisk montujemy z powrotem.

6. Naciskając przycisk uruchamiamy dzwonienie. Towarzyszy temu

świecenie diody sygnalizacyjnej LED, która wskazuje, że przycisk nadał23 sygnał radiowy. Dzwonek odtwarza wybraną melodyjkę i będzie migać sygnalizacyjna dioda LED. Uwaga: Przycisk dzwonkowy (nadajnik) można bez problemu umieszczać na ścianie drewnianej albo murowanej. Nie należy jednak umieszczać przycisku na przedmiotach metalowych albo materiałach, które zawierają metale, na przykład na konstrukcji plastikowych okien i drzwi, które zawierają metalowe ramy. Wtedy nadajnik może przestać poprawnie działać. Instalacja dzwonka (odbiornika)

1. Dzwonek jest przeznaczony wyłącznie do użytku wewnątrz pomieszczenia.

Przy pracy musi być włączony do gniazdka elektrycznego 230 V AC/50 Hz tak, aby zawsze było koło niego wolne miejsce i dobry dostęp.

2. Zasięg transmisji (maks. 150 m) jest uzależniony od warunków lokalnych,

na przykład ilości ścian, przez które sygnał musi przejść, metalowych ościeżnic drzwi i innych elementów, które wpływają na transmisję sygnału radiowego (obecność innych urządzeń radiowych, pracujących na zbliżonej częstotliwości, jak na przykład termometry bezprzewodowe, sterowniki do bram itp.). Zasięg transmisji pod wpływem tych czynników może ulec gwałtownemu zmniejszeniu. Rozwiązywanie problemów Dzwonek nie dzwoni:

• Dzwonek może się znajdować poza zasięgiem nadajnika. - Trzeba zmienić położenie przycisku do dzwonka w stosunku do dzwonka domowego; zasięg może być też zależny od miejscowych warunków. - Przycisku nie umieszczamy na metalowym podłożu – to zmniejsza zasięg. Przenosimy przycisk w inne miejsce albo stosujemy podkładkę izolacyjną z tworzywa albo z drewna.24

• W dzwonku domowym brak zasilania. - Sprawdzamy, czy dzwonek domowy jest poprawnie włączony do gniazdka sieciowego, czy nie jest wyłączone zasilanie gniazdka albo, czy nie jest wyłączony bezpiecznik lub zabezpieczenie w danym obwodzie elektrycznym (zabezpieczenie, bezpiecznik). Konserwacja i czyszczenie Bezprzewodowy cyfrowy dzwonek domowy jest delikatnym urządzeniem elektronicznym i dlatego należy w stosunku do niego przestrzegać nastę- pujących zasad:

• Dzwonek domowy (odbiornik) jest przeznaczony do umieszczenia w suchym pomieszczeniu wewnętrznym.

• Dzwonek powinien być umieszczony w dobrze dostępnym miejscu tak, aby umożliwić łatwe manipulacje i wyłączenie urządzenia.

• Co pewien czas trzeba sprawdzić działanie przycisku do dzwonka.

• Nie należy narażać przycisku i dzwonka na nadmierne wstrząsy i uderzenia.

• Nie należy narażać przycisku i dzwonka na nadmierną temperaturę i bez- pośrednie działania promieniowania słonecznego albo wilgoci.

• Przed czyszczeniem dzwonka domowego należy go wyłączyć z sieci elektrycznej wyjmując go z gniazdka.

• Do czyszczenia stosujemy delikatną, lekko zwilżoną ściereczkę z odrobiną płynu do mycia, nie korzystamy z agresywnych środków do czyszczenia albo z rozpuszczalników.

• To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak predyspozycji zycznych, umysłowych albo men- talnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie z tego wyrobu, jeżeli nie jest nad nimi sprawowany nadzór25 albo, jeżeli nie zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem. Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektro- nicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi. Obecność w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych ma potencjalny (szkodliwy) wpływ dla środowisko i zdrowie ludzi. EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego P5750.2R jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download. HU | Vezeték nélküli csengő A készlet egy csengő nyomógombból (adóból) és 2 csengőből (vevőből) áll. A csengő 230 V AC/50 Hz villamos hálózathoz állandóan csatlakoztatva használható. A nyomógomb elemmentes. A nyomógomb és a csengő között a kommunikáció 433,92 MHz frekvenciájú rádióhullámmal történik. A hatótávolság szabad téren a helyi adottságok függvényében akár a 150 métert is elérheti interferencia hiányában. A rendszer ún. „öntanuló” funkcióval rendelkezik – a nyomógomb képes saját párosító kódot generálni, amelyet a csengő elfogad és26 elment a memóriájába. A rendszer további nyomógombokkal bővíthető. Az „ön- tanuló” funkció révén a közeli csengők nem zavarják egymást. A vezeték nélküli csengő helyes használatához olvassa el gyelmesen a használati utasítást! Specikációk Hatótávolság: akár 150 m szabad téren (ez épületen belül akár az ötödére is csökkenhet) Átviteli frekvencia: 433,92 MHz, 10 mW e.r.p. max. Nyomógomb: Vízálló; IP44-es védelem A csengő párosítása a nyomógombokkal: „öntanuló“ funkcióval Párosítási kapacitás: maximum 8 nyomógomb Dallamok száma: 10 dallam Csengő tápellátása: 230 V AC/50 Hz Nyomógomb tápellátása: elemmentes Tartozék: kétoldalas ragasztószalag A csengő leírása (l. 1. ábra) 1 – csengő LED 2 – párosítás/hangerőszabályzó gomb 3 – dallamválasztás 4 – hangszóró A nyomógomb leírása (l. 2. ábra) 1 – nyomógomb LED 2 – csengetés nyomógombja 3 – elemtároló rekesz fedele 4 – rögzítőnyílások A nyomógomb párosítása a csengővel
