LIETOŠANAS INSTRUKCIJA P5750.2R Emos

Komplektu veido durvju zvana poga (raidītājs) un divi zvani (uztvērēji). Zvans ir izstrādāts pastāvīgam pieslēgumam pie 230 V AC/50 Hz elektrotikla. Poga darbojas bez baterijām. Raidīšana starp pogu un durvju zvanu notiek, izmantojot radioviņus 433,92 MHz frekvencē. Attālums ir atkarīgs no vietējiem apstākļiem

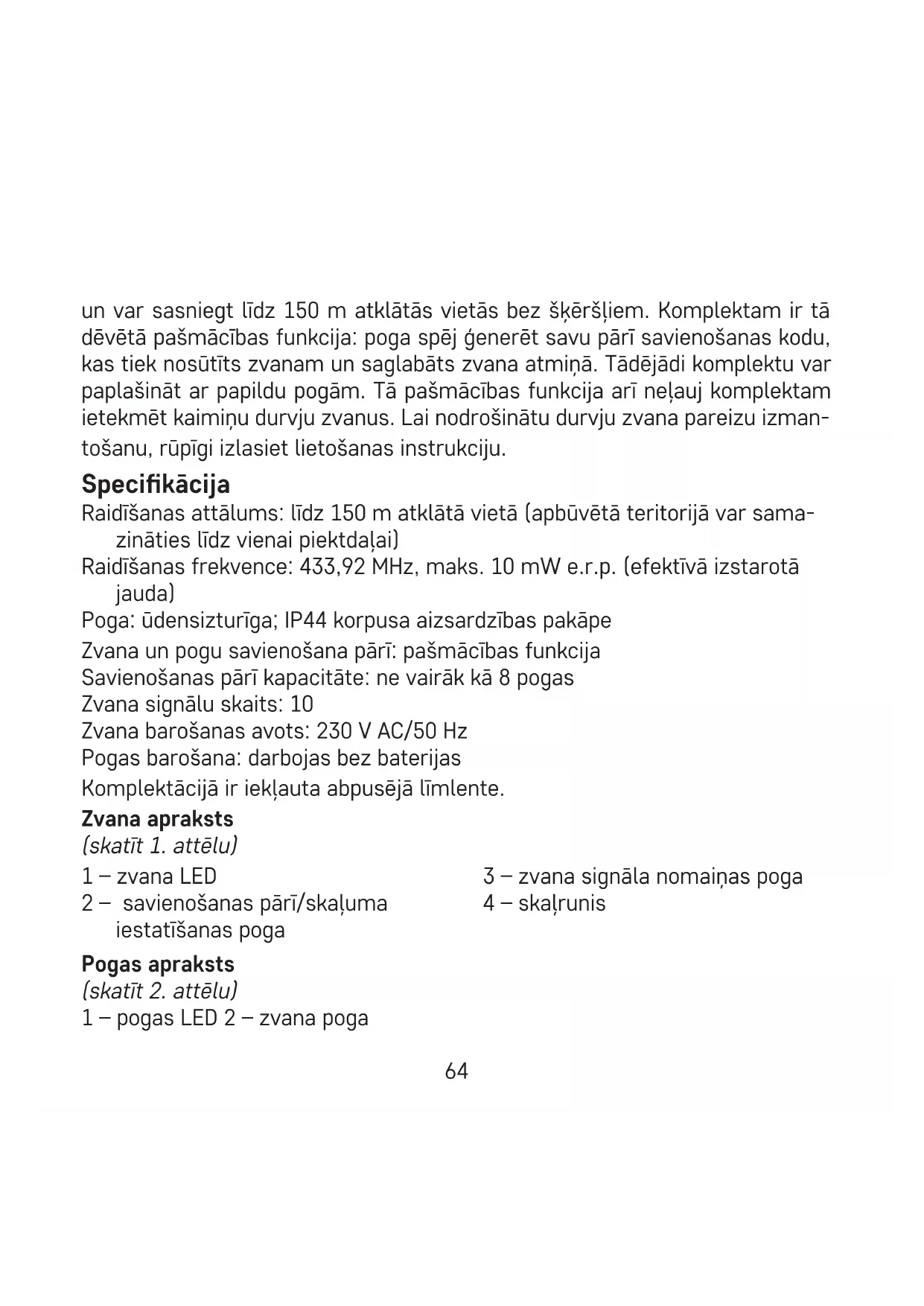

un var sasniegt līdz 150 m atklātās vietās bez škēršliem. Komplektam ir tā dēvētā pašmācības funkcija: poga spēj ĝenerēt savu pārī savienošanas kodu, kas tiek nosūtīts zvanam un saglabāts zvana atmiņā. Tādējādi komplektu var paplašināt ar papildu pogām. Tā pašmācības funkcija arī neļauj komplektam ietekmēt kaimiņu durvju zvanus. Lai nodrošinātu durvju zvana pareizu izman-tošanu, rūpīgi izlasiet lietošanas instrukciju.

Specifikācija

Raidīšanas attālums: līdz 150 m atklātā vietā (apbūvētā teritorijā var sama-zināties līdz vienai piektdaļai)

Raidīšanas frekvence: 433,92 MHz, maks. 10 mW e.r.p. (efektīvā izstarotā jauda)

Poga: ūdensizturīga; IP44 korpusa aizsardzības pakāpe

Zvana un pogu savienošana pārī: pašmācības funkcija

Savienošanas pārī kapacitāte: ne vairāk kā 8 pogas

Zvana signālu skaits: 10

Zvana barošanas avots: 230 V AC/50 Hz

Pogas barošana: darbojas bez baterijas

Komplektācijā ir iekļauta abpusējā līmlente.

Zvana apraksts

(skatīt 1. attēlu)

1 - zvana LED

2 – savienošanas pārī/skaljuma iestatīšanas poga

3 – zvana signāla nomaiņas poga

4 - skalrunis

Pogas apraksts

(skatīt 2. attēlu)

1 – pogas LED 2 – zvana poga

3 – caurums bateriju nodalījuma vāciņa atvēršanai

4 – atvērumi pakarināšanai pie sienas

Pogas savienošana pārī ar zvanu

1. Pieslēdziet zvanu(-us) kontaktligzdai.
2. Pēc tam nospiediet un turiet zvana pogu savienošanai pārī aptuveni piecas sekundes.
3. ledegsies zvana LED; atlaidiet 🚙pogu. Zvans automātiski pārslēgsies uz pašmācības režīmu, kas ilgst 25 sekundes. Šajā laikā nospiediet zvana pogu. Atskanēs zvana signāls un poga būs savienota pārī ar zvanu. Tas automātiski pārtrauc pašmācības režīmu (zvana LED izslēdzas).
4. Lai savienotu pārī vairākas pogas, atkārtojiet procedūru katrai pogai, sākot ar 1. darbību.

Piezīme. Zvanam ir iekšējā atmiņa, kurā tas uzglabā pašlaik pārī savienoto pogu kodus strāvas padeves pārtraukuma gadījumam. Tādējādi pēc strāvas padeves pārtraukuma pogu savienošana pārī nav jāveic no jauna.

Pārī savienotu pogu atmiņas dzēšana

Nospiediet un turiet zvana pogu savienošanai pārī Pieslēdziet zvanu kontakt-ligzdai. Zvana LED iedegsies pēc aptuveni piecām sekundēm. Atlaidiet pogu LED izslēgsies. Tiks izdzēsta visu pārī savienoto pogu atmiņa.

Zvana signāla izvēle

1. Vairākkārt nospiediet zvana signāla nomaiņas pogu Āvai Škas atrodas uz zvana.
2. Katreiz, nospiežot pogu, tiks atskaņots atšķirīgs zvana signāls. Tiks izmantots zvana signāls, kas tika atskaņots pēdējais.

Dažādu zvana signālu iestatīšana, izmantojot vairākas pogas.

1. lespraudiet zvaniņu kontaktligzdā un turiet nospiestu zvana pogū savie-nošanai pārī aptuveni piecas sekundes.
2. Zvaniņa LED indikators iedegsies. Atlaidiet pogu ⚠. Zvaniņš automātiski pārslēgsies uz pašmācības režīmu, kas ilgst 25 sekundes.
3. Vairākkārt nospiediet zvana signāla nomaiņas pogu ἐvai ἐkas atrodas uz zvaniņa.
4. Katreiz, nospiežot pogu, tiks atskanots atškirīgs zvana signāls. Tiks izmantots zvana signāls, kas tika atskanots pēdējais.
5. Nospiediet zvanīt pogu. Zvaniņš nozvanīs.

Atkārtojiet šo procesu ar katru pārī savienoto pogu.

Zvana signāla skaluma iestatīšana

Var iestatīt piecus skaluma līmeņus.

Vairākkārt nospiediet zvana pogu 🚙 Katra nospiešanas reize maina skalumu (100 % – 75 % – 50 % – 25 % – 0 %). Ja skalums ir iestatīts uz 0 %, nozvanot zvanu, iedegsies tikai zvana LED.

Durvju zvana (raidītāja) pogas ierīkošana

1. Vispirms savienojiet pārī pogu ar zvanu.
2. Pirms ierīkošanas pārbaudiet, vai savienotais pāris izvēlētajā vietā darbojas, kā nākas.
3. levietojiet skrūvgriezi caurumā pogas sānos un noņemiet pogas aizmugurējo vāciņu.
4. Ar divpusējo līmlenti (iekļauta komplektācijā) vai divām skrūvēm pie-stipriniet vāciņa aizmugurējo daļu pie sienas. Lai arī poga ir izturīga pret laikapstākļiem, izvēlieties vietu, kur tā ir aizsargāta, piemēram, sienas nišu.

5. Salieciet pogu.

6. Nospiediet pogu, lai zvanītu zvanu. Nospiežot pogu, sāk mirgot LED, tas norāda, ka poga ir nosūtījusi radiosignālu. Zvans atskaņos izvēlēto zvana signālu un mirgos tā LED.

Piezīme. Durvju zvana pogu (raidītāju) bez problēmām var izvietot uz koka vai ṣieģelų sienas. Tomēr nekad nenovietojiet pogu tieši uz metāla priekšmetiem vai metālus saturošiem materiāliem, piemēram, plastmasas logiem vai durvīm ar metāla rāmi. Šādos gadījumos raidītājs nedarbosies pareizi.

Zvana (uztvērēja) ierīkošana

1. Durvju zvans ir paredzēts tikai lietošanai telpās. Darbības laikā tam ir jābūt pievienotam 230 V AC/50 Hz kontaktligzdai un ap to ir jābūt brīvai vietai, lai tam vienmēr varētu pieklūt.

2. Raidīšanas attālumu (maks. 150 m) ietekmē vietējie apstākli, piemēram, sienu skaits, caur kurām tiek raidīts signāls, durvju metāla rāmji un citi elementi, kas ietekmē radiosignālu raidīšanu (līdzīgā frekvencē darbojošos citu radio ierīču, piemēram, bezvadu termometru, vārtu darbības vadības u. c., klātbūtne). Šo faktoru dēļ raidīšanas attālums var krasi mazināties.

Problēmu novēršana

Zvans nezvana

- lespējams, durvju zvans atrodas ārpus uztveršanas zonas.

- Izmainiet attālumu starp pogu un durvju zvanu; attālumu var ietekmēt vietējie apstākli.

- Nelieciet pogu uz metāla materiāliem – tas mazina diapazonu. Novie-tojiet pogu citur vai izmantojiet izolācijas plāksni, kas ir izgatavota no plastmasas vai koka.

• Zvana signālam nav jaudas.

- Pārliecinieties, ka durvju zvans ir pareizi pievienots kontaktligzdai un kontaktligzdā ir spriegums vai ka elektrotīkla sekcijas drošinātājs ir ieslēgts.

Apkope un uzturēšana

Bezvadu digitālais durvju zvans ir jutīga elektroniska ierīce. Tādēl ir jāievēro turpmāk minētie piesardzības pasākumi.

- Durvju zvans (uztvērējs) ir paredzēts izmantošanai tikai iekštelpās sausā vidē.

- Durvju zvanam ir jāatrodas viegli pieejamā vietā, lai ar to varētu viegli rīkoties, kā arī atvienot.

- Periodiski pārbaudiet durvju zvana pogas funkcionalitāti un laikus no-mainiet bateriju.

- Nepakłaujiet pogu un durvju zvanu pārmērīgai vibrācijai un triecieniem.

- Nepaklaujiet pogu un durvju zvanu pārmērīgam karstumam un tiešiem saules stariem vai mitrumam.

- Tirot durvju zvanu, atvienojiet to no kontaktligzdas.

- lerīces tīrīšanai izmantojiet viegli samitrinātu drānu un nelielu daudzumu mazgāšanas līdzekļa; nelietojiet agresīvu tīrīšanas līdzekli vai šķīdinātāju.

- Šī ierīce nav paredzēta izmantošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien šīs personas neuzrauga vai norādījumus par ierīces lietošanu tām nesniedz par viņu drošību atbildīgā persona. Bērni vienmēr ir jāuzrauga, lai tie nespēlētos ar izstrādājumu.

Ar šo EMOS spol. s r. o. deklarē, ka radioiekārta P5750.2R atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.
