KASUTUSJUHEND P5750.2R Emos

EE Juhtmeta uksekell

BG Безжичен звънец

FR|BE Carillon sans fil

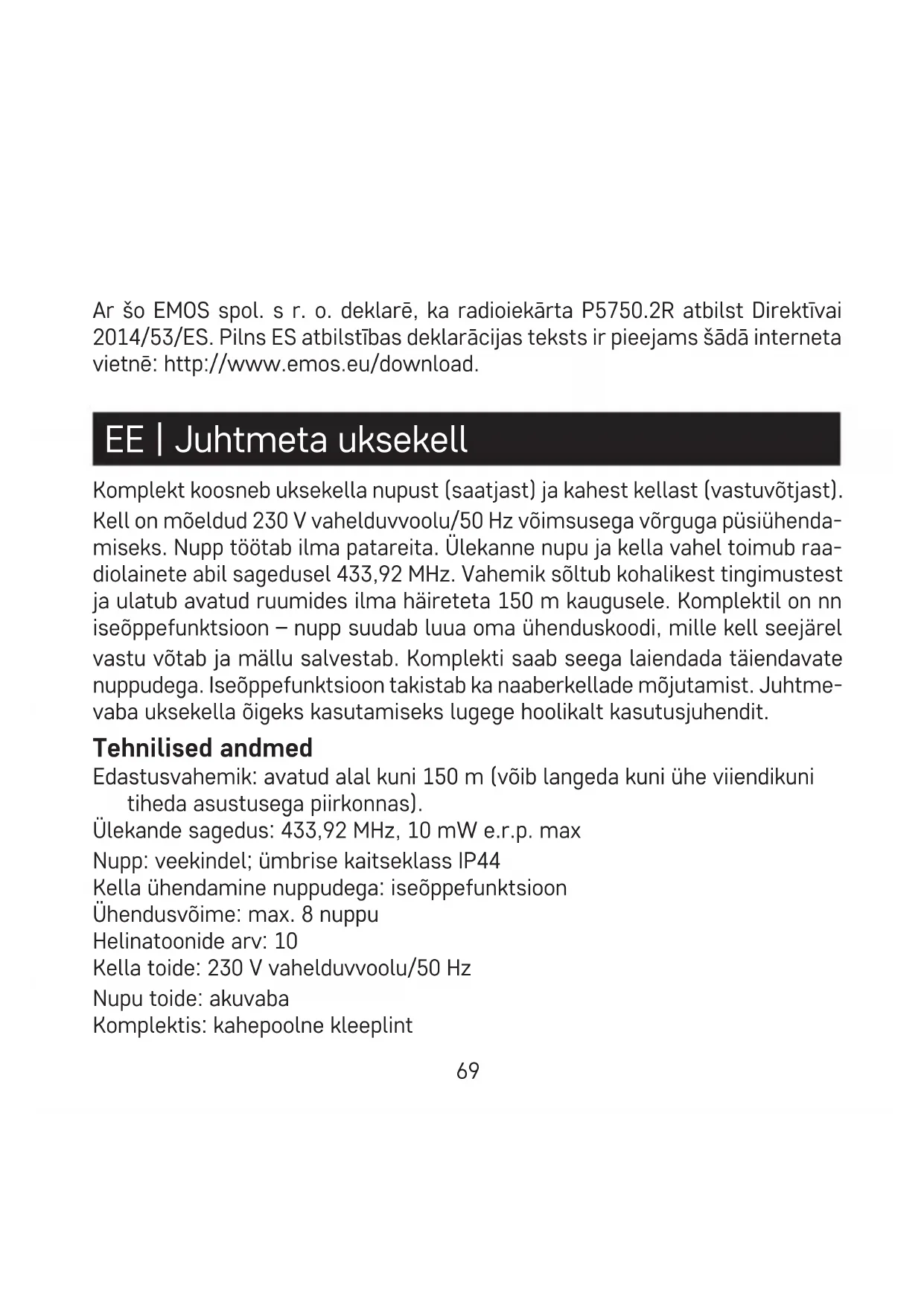

EE | Juhtmeta uksekell

Komplekt koosneb uksekella nupust (saatjast) ja kahest kellast (vastuvõtjast). Kell on mõeldud 230 V vahelduvvoolu/50 Hz võimsusega võrguga püsiühendamiseks. Nupp töötab ilma patareita. Ülekanne nupu ja kella vahel toimub raadiolainete abil sagedusel 433,92 MHz. Vahemik sõltub kohalikest tingimustest ja ulatub avatud ruumides ilma häireteta 150 m kaugusele. Komplektil on nn iseõppefunktsioon – nupp suudab luua oma ühenduskoodi, mille kell seejärel vastu võtab ja mällu salvestab. Komplekti saab seega laiendada täiendavate nuppudega. Iseõppefunktsioon takistab ka naaberkellade mõjutamist. Juhtme-vaba uksekella õigeks kasutamiseks lugege hoolikalt kasutusjuhendit.

Tehnilised andmed

Edastusvahemik: avatud alal kuni 150 m (võib langeda kuni ühe viiendikuni tiheda asustusega piirkonnas).

Ülekande sagedus: 433,92 MHz, 10 mW e.r.p. max

Nupp: veekindel; ümbrise kaitseklass IP44

Kella ühendamine nuppudega: iseöppefunktsioon

Ühendusvõime: max. 8 nuppu

Helinatoonide arv: 10

Kella toide: 230 V vahelduvvoolu/50 Hz

Nupu toide: akuvaba

Komplektis: kahepoolne kleeplint

Kella kirjeldus

(vt joonist 1)

1 - kella LED

2 – ühendamise/helitugevuse seadistamise nupp

3 – helinatooni vahetamine

4 - kölar

Nuppude kirjeldus

(vt joonist 2)

1 - nupu LED

2 - helinanupp

3 – avaus patareipesa kaane avamiseks

4 – avad seinale kinnitamiseks

Nupu ühendamine kellaga

1. Ühendage kell(ad) pistikupessa.
2. Seejärel hoidke kella sidumisnuppu ♠ligikaudu 5 sekundit all.
3. Kella LED süttib; vabastage nupp 📄Kell lülitub iseõppe ühendusrežiimile, mis kestab 25 sekundit. Selle aja jooksul vajutage helinanuppu. Kell heliseb ja nupp on nüüd kellaga ühendatud. Sellega lõpetatakse iseõpperežiim automaatselt (kella LED lülitub välja).
4. Mitme nupu ühendamiseks korrake toimingut iga nupuga alates sammust 1. Märkus. Kellal on sisemälu, kuhu salvestatakse voolukatkestuse juhtudeks hetkel ühendatud nuppude koodid. Seega pole vaja nuppe pärast voolukatkestust uuesti ühendada.

Seotud nuppude mälu kustutamine

Vajutage ja hoidke kellal all nuppu Ühendage kell pistikupessa. Kella LED süttib ligikaudu 5 sekundi möödumisel. Vabastage nupp LED lülitub välja. Köigi ühendatud nuppude mälu kustutatakse.

Helinatooni valimine

1. Vajutage korduvalt kellal olevat xvõi helinatooni vahetamise nuppu.
2. Igal nupuvajutusel mängitakse erinevat helinatooni. Viimasena esitatud helinatoon on see, mida kasutatakse.

Mitme nupu kasutamisel erinevate helinatoonide määramine

1. Ühendage kell pesaga ja hoidke umbes 5 sekundi vältel all sidumisnuppu
2. Kella märgutuli süttib. Vabastage nupp ⚙️. Kell lülitub iseõppe ühendusrežiimile, mis kestab 25 sekundit.
3. Vajutage kellal korduvalt helina muutmise nuppu Avõi nuppu
4. Igal nupuvajutusel mängitakse erinevat helinatooni. Viimasena esitatud helinatoon on see, mida kasutatakse.
5. Vajutage helistamisnuppu. Kell heliseb.

Korrake seda toimingut iga seotud nupuga.

Helina helitugevuse määramine

Saate määrata 5 helitugevuse taset.

Vajutage kellal korduvalt nuppu ⇌ lga nupuvajutus muudab helitugevust (100 % - 75 % - 50 % - 25 % - 0 %). Kui sätteks on 0 %, süttib kella LED ainult kella helistamisel.

Uksekella nupu (saatja) paigaldamine

1. Esmalt ühendage nupp kellaga.
2. Enne paigaldamist kontrollige, kas ühendus toimib valitud kohas usal-dusväärselt.

3. Eemaldage tagakaas, sisestades kruvikeeraja nupu küljel olevasse avasse.

4. Kasutage kaane tagumise osa seinale kinnitamiseks kahepoolset kleeplinti (kuulub komplekti) või kahte kruvi. Kuigi nupp on ilmastikukindel, valige koht, kus see on kaitstud, nt seina süvend.

5. Pange nupp uuesti kokku.
6. Kella helistamiseks vajutage nuppu. Vajutamisega kaasneb LED-tule vilkumine, mis näitab, et nupp on edastanud raadiosignaali. Kell mängib valitud helinatooni ja kella LED vilgub.

Märkus. Uksekella nupu (saatja) saab paigaldada puit- või telliskiviseinale ilma probleemideta. Kuid ärge asetage nuppu kunagi otse metallobjektidele või metalle sisaldavatele materjalidele, näiteks plastist aknale või metallraamiga uksele. Sellistel juhtudel ei tööta saatja korralikult.

Kella (vastuvõtja) paigaldamine

1. Uksekell on möeldud kasutamiseks ainult siseruumides. Töötamisel tuleb see ühendada 230 V vahelduvvoolu/50 Hz pistikupesaga ja nii, et selle ümber oleks vaba ruumi, et see oleks alati juurdepääsetav.
2. Edastusvahemikku (maksimaalselt 150 m) möjutavad kohalikud tingimused, näiteks seinte arv, mida signaal läbib, metallraamidega uksed ja muud raadiosignaalide edastamist möjutavad elemendid (teiste sarnasel sagedusel töötavate raadioseadmete olemasolu, nagu juhtmeta termo-meetrid, väravakontrollid jne). Edastusvahemik vöib nende tegurite tõttu drastiliselt väheneda.

Törkeotsing

Kell ei helise:

- Kell võib olla väljaspool vahemikku.

- Muutke kaugust nupu ja kella vahel; vahemikku võivad mõjutada kohalikud tingimused.

- Ärge kinnitage nuppu metallist materjalidele – see vähendab töökaugust. Paigutage nupp mujale või kasutage plastikust või puidust isolatsiooniplaati.

- Uksekellal puudub toide.

- Veenduge, et kell on korralikult pistikupessa ühendatud ja et toide töötab või elektrivõrgu kaitse/kaitselüliti on sisse lülitatud.

Korrashoid ja hooldamine

Juhtmevaba digitaalne uksekell on tundlik elektrooniline seade. Seepärast on vaja järgida järgmisi ettevaatusabinõusid:

- Kell (vastuvõtja) on möeldud kasutamiseks siseruumides ainult kuivas keskkonnas.

- Kell peab olema hölpsasti ligipääsetavas kohas, et seda oleks kerge kasutada ja lahti ühendada.

- Kontrollige korrapäraselt uksekella nupu toimimist ja asendage patarei öigeaegselt uuega.

- Vältige nupu või kella kokkupuudet liigse vibratsiooni või lõökidega.

- Ärge laske nupul või kellal kokku puutuda liigse kuumuse ega otsese päikesevalguse või niiskusega.

- Kella puhastamisel ühendage see elektrivõrgust lahti.

- Seadme puhastamiseks kasutage kergelt niisutatud lappi väikese koguse pesuvahendiga; ärge kasutage lahusteid ega puhastusvahendeid.

- Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, mee-leoorganite või vaimsed puuded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on

neid ohututest tingimustest teavitanud. Lapsi tuleb alati jälgida, et nad ei saaks seadmega mängida.

Käesolevaga deklareerib EMOS spol. s r. o. et käesolev raadioseadme tüüp P5750.2R vastab direktiivi 2014/53/EL nõuetele. ELi vastavus-deklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
