РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ P5750.2R Emos

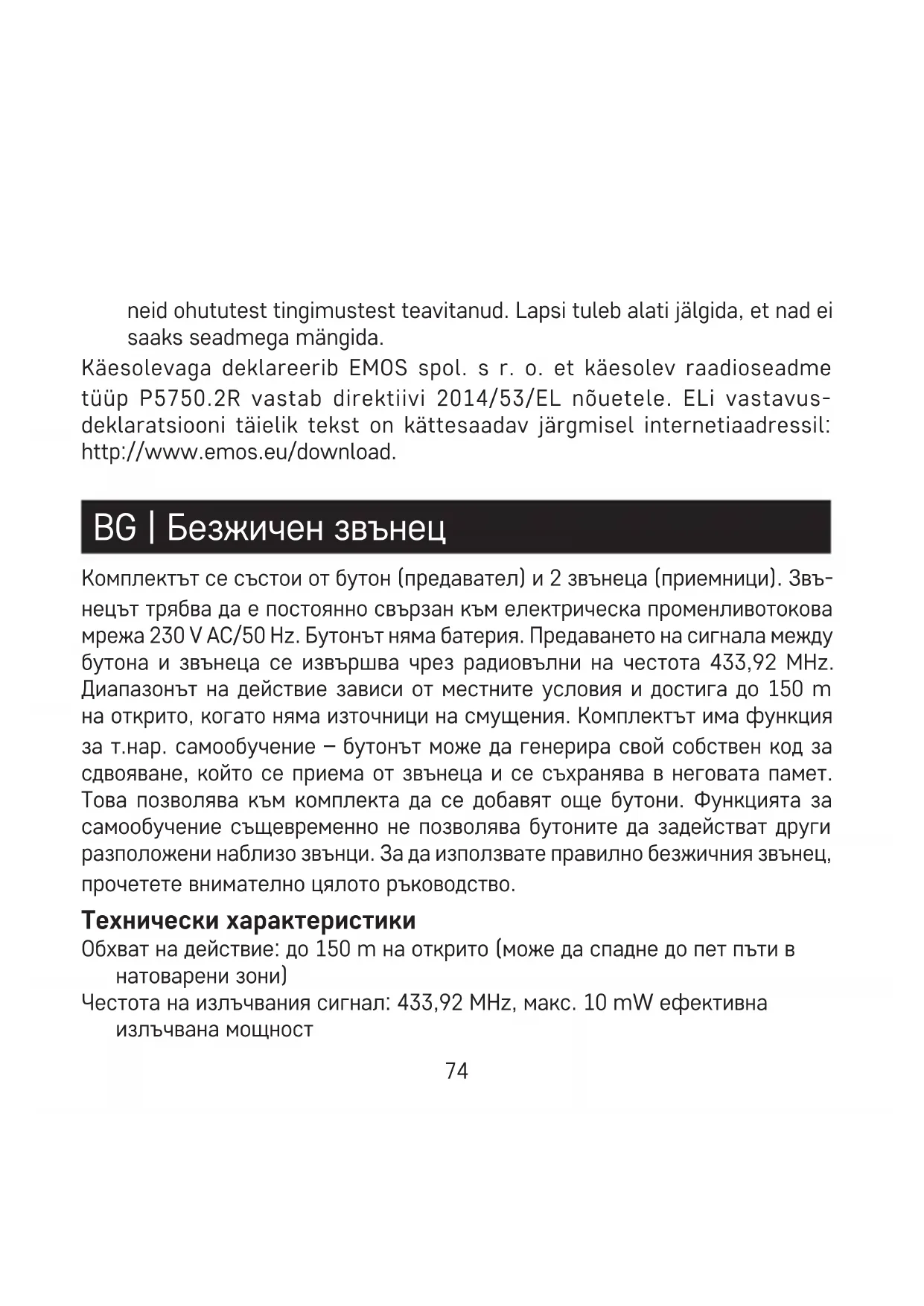

BG | Безжичен звънец

Комплектът се състои от бутон (предавател) и 2 звънеца (приемници). Звънецът трябва да е постоянно свързан към електрическа променливотокова мрежа 230 V AC/50 Hz. Бутонът няма батерия. Предаването на сигнала между бутона и звънеца се извършва чрез радиовълни на честота 433,92 MHz. Диапазонът на действие зависи от местните условия и достига до 150 m на открито, когато няма източници на смущения. Комплектът има функция за т.нар. самообучение – бутонът може да генерира свой собствен код за сдвояване, който се приема от звънеца и се съхранява в неговата памет. Това позволява към комплекта да се добавят още бутони. Функцията за самообучение същевременно не позволява бутоните да задействат други разположени наблизо звънци. За да използвате правилно безжичния звънец, прочетете внимателно цялото ръководство.

Технически характеристики

Обхват на действие: до 150 m на открито (може да спадне до пет пъти в натоварени зони)

Честота на излъчвания сигнал: 433,92 MHz, макс. 10 mW ефективна излъчвана мощност

Свързване на звънеца с бутоните: самообучаваща функция

Максимален брой свързани бутони: макс. 8 бутона

Брой мелодии: 10

Захранване на звънеца: 230 V AC/50 Hz

Комплектът включва: двустранна залепваша лента

Описание на звънеца

(вж. фиг. 1)

1 – светодиод на звънеца

2 – бутон за сдвояване/регулира- не на силата на звука

3 – промяна на тона на звънене

4 – високоговорител

Описание на бутона

(вж. фиг. 2)

1 – светодиод на бутона

2 – бутон за позвъняване

3 – отвор за отваряне на капачето на батериите

4 – отвори за монтиране на стена

Сдвояване на бутона със звънеца

1. Включете звънеца(ите) в контакт.
2. След това натиснете и задръжте бутона за сдвояване върху звънеца за ок. 5 секунди.

3. Светодиодът на звънеца ще светне; отпуснете бутона ⚠ Звънецът ще се установи в режим на самообучение, който трае 25 секунди. През това време натиснете бутона за позвъняване. Звънецът ще позвъни, което означава, че той вече е сдвоен с бутона. Това автоматично прекратява режима на самообучение (светодиодът на звънеца се изключва).

4. За да свържете няколко бутона, повторете процедурата за всеки бутон от стъпка 1.

Забележка: Звънецът има вградена памет за кодовете на свързаните бутони, която използва при отпадане на захранването. Поради това не се налага след отпадане на захранването бутоните да се свързват отново.

Изтриване на паметта за сдвоените бутони

Натиснете и задръжте бутона за сдвояване на звънеца. Включете звънеца в контакт. Светодиодът на звънеца ще светне след ок. 5 секунди. Отпуснете бутона Светодиодът ще изгасне. Паметта с всички сдвоени бутони ще бъде изтрита.

Избиране на мелодия

1. Натиснете неколкократно бутона за смяна на мелодията ✉ или ✉, разположен върху звънеца.
2. При всяко натискане на бутона се чува различна мелодия. Последната възпроизведена мелодия, е тази която ще се използва.

Настройване на различни мелодии при употреба с множество бутони

1. Включете звънеца в гнездо и задръжте бутона за сдвояване за около 5 секунди.
2. Светодиодът на звънеца ще светне. Отпуснете бутона ⚠ Звънецът ще се установи в режим на самообучение, който трае 25 секунди.
3. Натиснете неколкократно бутона за смяна на мелодията ✘ или ✘на звънеца.

4. При всяко натискане се чува различна мелодия. Последната възпроиз- ведена мелодия е тази, която ще се използва.

5. Натиснете бутона на звънеца. Звънецът ще звънне. Повторете тази процедура за всеки от сдвоените бутони.

Задаване на сила на звука на мелодията на звънене

Можете да задавате 5 нива на сила на звука.

Натиснете неколкократно бутона 🚙на звънеца. Всяко натискане променя силата на звука (100 % – 75 % – 50 % – 25 % – 0 %). Когато настройката е 0 %, само светодиодът на звънеца ще светне при натискане на бутона.

Монтиране на бутона на звънеца (предавател)

1. Първо сдвоете бутона със звънеца.
2. Преди инсталирането се уверете, че двойката бутон-звънец работи нормално на избраното място.
3. Отворете задния капак на бутона; за целта вкарайте върха на отвертка в отвора отстрани.
4. Използвайте двустранна лепяща лента (включена в комплекта) или два винта за закрепване на задния капак на бутона към стената. Въпреки че бутонът е водоустойчив, препоръчва се да изберете защитено от вода място, например във вдлъбнатина в стената.
5. Сглобете бутона.
6. Натиснете бутона, за да задействате звънеца. При натискане на бутона светодиодът примигва, което означава, че радиосигналът е изпратен. Звънецът ще изсвири избраната мелодия и светодиодът ще примига.

Забележка: Бутонът (предавателят) на звънеца може без проблеми да се монтира на дървена или тухлена стена. Не поставяйте бутона направо върху метална повърхност или върху предмети, съдържащи метал, например пластмасова дограма или метални каси на врати. В такъв случай предавателят няма да работи нормално.

Монтиране на звънеца (приемника)

1. Звънецът е предназначен за монтиране само на закрито. За да работи, той трябва да е включен в контакт с напрежение 230 V AC/50 Hz и мяс-тото край него трябва винаги да е свободно за гарантиране на достъп.

2. Обхватът на действие (макс. 150 м) зависи от местните условия, например от броя на стените, през които преминава сигналът, от наличието на метални каси на врати и от други елементи, които влияят върху разпространяването на радиосигнали (използване на други устройства, които излъчват радиосигнал с близка честота, например безжични термометри, контролери на портали и други). Тези фактори могат драстично да намалят обхвата на действие.

Откриване и отстраняване на неизправности

Звънецът не работи:

- Звънецът може да е извън обхвата.

• Променете разстоянието между бутона и звънеца; обхватът на действие зависи от местните условия.
• Не монтирайте бутона върху метални материали – намалява диапазона. Поставете бутона на друго място или използвайте изолираща плочка, направена от пластмаса или дърво.

- Звънецът няма захранване.

- Проверете дали звънецът е включен добре в контакта, както и дали в контакта има напрежение (предпазителят/прекъсвачът на съответния клон на електрическата верига е включен).

Обслужване и поддръжка

Безжичният звънец е деликатно електронно устройство. Поради това е необходимо да се спазват следните предпазни мерки:

• Звънецът (приемникът) е предназначен за използване само на закрито, в сухи помещения.
• Звънецът трябва да се разполага на достъпно място за лесно обслужване и изключване.
• Периодично проверявайте работата на бутона на звънеца и своевременно сменяйте батерията.
• Не подлагайте бутона или звънеца на силни вибрации и удари.
• Не подлагайте бутона или звънеца на въздействието на прекалено високи температури, пряка слънчева светлина или влага.
• Преди почистване изключвайте звънеца от контакта.
• Почиствайте звънеца с леко навлажнена кърпа и малко количество почистващ препарат; не използвайте агресивни препарати за почистване или разтворители.
• Това устройство не е предназначено за използване от лица (включително деца), чиито физически, сетивни или умствени способности или липсата на опит и знания не им позволяват безопасната му употреба, освен когато те са наблюдавани или инструктирани от лице, отговарящо за тяхната безопасност. Децата трябва винаги да се наблюдават и да не се допуска да си играят с устройството.

С настоящото EMOS spol. s r. o. декларира, че този тип радиосъоръжение P5750.2R е в съответствие с Директива 2014/53/EC. Цялостният текст на EC декларацията за съответствие може да се намери на следния интернет адрес: http://www.emos.eu/download.
