HASZNÁLATI ÚTMUTATÓ P5750.2R Emos

HU Vezeték nélküli csengő

SI Brezžični zvonec

Počet melódií: 10 melódií

Napájanie zvončeku: 230 V AC/50 Hz

Napájanie tlačidla: bezbatériové

HU | Vezeték nélküli csengő

A készlet egy csengő nyomógombból (adóból) és 2 csengőből (vevőből) áll. A csengő 230 V AC/50 Hz villamos hálózathoz állandóan csatlakoztatva használható. A nyomógomb elementes. A nyomógomb és a csengő között a kommunikáció 433,92 MHz frekvenciájú rádióhullámmal történik. A hatótávolság szabad téren a helyi adottságok függvényében akár a 150 métert is elérheti interferencia hiányában. A rendszer ún. „öntanuló” funkcióval rendelkezik – a nyomógomb képes saját párosító kódot generálni, amelyet a csengő elfogad és

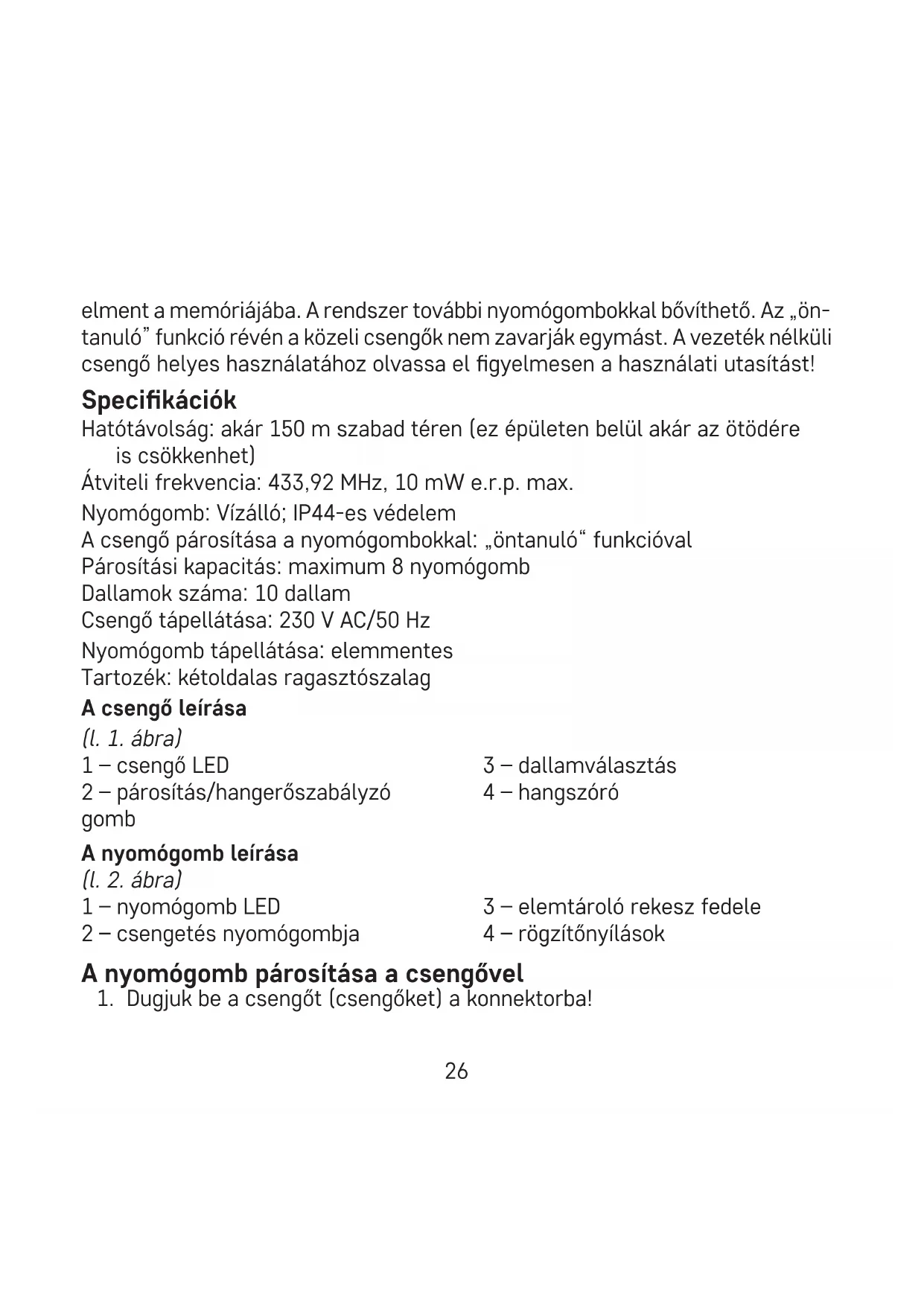

elment a memóriájába. A rendszer további nyomógombokkal bővíthető. Az „öntanuló” funkció révén a közeli csengők nem zavarják egymást. A vezeték nélküli csengő helyes használatához olvassa el figyelmesen a használati utasítást!

Specifikációk

Hatótávolság: akár 150 m szabad téren (ez épületen belül akár az ötödére is csökkenhet)

Átviteli frekvencia: 433,92 MHz, 10 mW e.r.p. max.

Nyomógomb: Vízálló; IP44-es védelem

A csengő párosítása a nyomógombokkal: „öntanuló“ funkcióval

Párosítási kapacitás: maximum 8 nyomógomb

Dallamok száma: 10 dallam

Csengő tápellátása: 230 V AC/50 Hz

Nyomógomb tápellátása: elementes

Tartozék: kétoldalas ragasztószalag

A csengő leírása

(l. 1. ábra)

1 – csengő LED 3 – dallamválasztás

2 – párosítás/hangerőszabályzó 4 – hangszóró

gomb

A nyomógomb leírása

(l. 2. ábra)

1 – nyomógomb LED 3 – elemtároló rekesz fedele

2 – csengetés nyomógombja 4 – rögzítőnyílások

A nyomógomb párosítása a csengővel

1. Dugjuk be a csengőt (csengőket) a konnektorba!

2. Ezután nyomjuk le és tartsuk lenyomva a csengő párosító gombját kb. 5 másodpercig!

3. Ha a csengő LED-je világít, engedjük el a gombot A csengő „öntanuló“ párosítási üzemmódba kapcsol, amely 25 másodpercig tart. Ez idő alatt nyomjuk meg a csengő nyomógombot és ha a csengő megszólal, megtörtént a gomb párosítása a csengővel. Ezzel automatikusan lezárul az „öntanuló“ üzemmód (a csengő LED-je nem kialszik).
4. További nyomógombok párosításához mindegyik nyomógombbal ismételjük meg a folyamatot az 1. lépéstől!

Megjegyzés: Áramszünet esetére a csengő belső memóriájában tárolja az aktuálisan párosított gombok kódjait. Ezért áramszünet után nem szükséges a párosítást ismételten elvégezni.

A párosított nyomógombok törlése a memóriából

Nyomjuk meg a csengőn és tartsuk lenyomva a párosítás gombot Dugjuk be a csengőt a konnektorba! Kb. 5 másodperc múlva, mikor a csengő LED-je kigyullad, engedjük el a gombot és a LED elalszik. Megtörtént a párosított nyomógombok törlése a memóriából.

Csengődallam kiválasztása

1. A csengőn ismételten nyomjuk le a vagy a dallamválasztó gombot!
2. Minden gombnyomásra egy másik dallam szólal meg, melyek közül az utolsó dallam kerül rögzítésre.

Eltérő dallamok kiválasztása különböző nyomógombhoz

1. Dugjuk be a csengőt a konnektorba és nyomjuk meg hosszasan a párosítás gombot ♘kb. 5 másodpercig.

2. Ha a csengő LED-je kigyullad, engedjük el a gombot. A csengő „öntanuló“ párosítási üzemmódba lép, amely kb. 25 másodpercig tart.

3. A csengőn nyomjuk meg ismételten a vagy dallamválasztó gombot.
4. Minden gombnyomásra másik dallam szólal meg, az utoljára elhangzó lesz a beállított dallam.
5. Nyomjuk meg a csengő nyomógombját és a csengő megszólal. Kövessük az eljárást minden párosított nyomógomb esetében.

A csengetés hangerejének beállítása

5 hangerőszint állítható be.

A csengőn ismételten nyomjuk le a gombot! Minden gombnyomással változik a hangerő szintje (100 % – 75 % – 50 % – 25 % – 0 %). A 0 % beállításakor csak a csengő LED-je villog.

A csengő nyomógomb (adó) felszerelése

1. Először párosítsuk a csengővel a nyomógombot!
2. A nyomógomb felszerelése előtt ellenőrizzük, hogy a rendszer megbízhatóan működik-e a választott helyen!
3. Csavarhúzóval távolítsuk el a nyomógomb hátsó fedelét az oldalsó lyukon keresztül!
4. Rögzítsük a fedél hátlapját a falhoz kétoldalas ragasztószalaggal (tartozék) vagy két csavarral! Bár a nyomógomb időjárásálló, szereljük védett helyre, pl. falmélyedésbe vagy fedett helyre!
5. Szereljük össze a nyomógombot!
6. A csengetéshez nyomjuk meg a nyomógombot! A nyomógombot megnyomva a LED felvillanása jelzi, hogy a gomb kibocsátotta a rádiójelet. A csengő lejátssza a kiválasztott dallamot és a jelző LED villog.

Megjegyzés: A nyomógomb (adó) fa vagy tégla falra gond nélkül felszerelhető. Sose szereljük azonban a gombot közvetlenül fémtárgyakra vagy fémet tartalmazó anyagokra, például fémkeretes műanyag nyílászárókra! Előfordulhat, hogy az adó nem fog megfelelően működni.

A csengő (vevő) beüzemelése

1. A csengő kizárólag beltéren használható. Működés közben egy 230 V AC/50 Hz-es elektromos aljzatba kell bedugni úgy, hogy körülötte mindig legyen szabad tér, és mindig hozzáférhető legyen.

2. A hatótávolságot (max. 150 m) befolyásolják a helyi viszonyok, úgy mint a köztes falak száma, fém ajtókeretek és egyéb olyan körülmények, amelyek hatással vannak a rádiójel terjedésére (más, hasonló rádiófrekvencián működő berendezések, például vezeték nélküli hőmérők vagy kapu távirányítók stb.). Ezen tényezők következtében a hatótávolság jelentősen csökkenhet.

Hibaelhárítás

Nem szólal meg a csengő:

- Lehet, hogy a csengő a hatótávolságon kívül található.

- Csökkentsük a nyomógomb és a csengő közötti távolságot, a helyi körülmények befolyásolhatják a hatótávolságot!

- Ne szereljük a nyomógombot fém felületre, azzal csökkenhet a hatótávolsága! Helyezzük a nyomógombot máshova, vagy használjunk műanyagból vagy fából készült szigetelő alátétet!

• A csengőnek nincs tápellátása.

- Ellenőrizzük, hogy a csengő megfelelően van-e bedugva a konnektorba, nincs-e lekapcsolva az áramellátás vagy az áramkör biztonsági eleme (biztosíték, megszakító)!

Gondozás és karbantartás

A vezeték nélküli digitális csengő érzékeny elektronikus berendezés, ezért ajánlott az alábbi óvintézkedések betartása:

• A csengő (vevő) csak beltéren, száraz helységben használható.
• A csengőt jól hozzáférhető helyen szükséges elhelyezni a könnyű kezelhetőség és szétkapcsolhatóság érdekében.
• Idönként ellenőrizzük a csengő nyomógomb működését!
• Ne tegyük ki a nyomógombot és a csengőt erőteljes ütéseknek és külső behatásoknak!
• Ne tegyük ki a nyomógombot és a csengőt túlzott hőnek, közvetlen nap-fénynek vagy nedvességnek!
• A csengőt tisztítás előtt az aljzatból kihúzva le kell választani a hálózatról!
• Tisztításhoz használjunk enyhén nedves ruhát kevés tisztítószerrel, ne használjunk agresszív tisztítószereket vagy oldószereket!
• A készüléket nem használhatják felügyelet vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás nélkül korlátozott fizikai, érzékszervi vagy értelmi képességű vagy tapasztalatlan személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára! Gondoskodni kell a gyerekek felügyeletéről, hogy ne játsszanak a készülékkel!

EMOS spol. s r. o. igazolja, hogy a P5750.2R típusú rádióberendezés megfelel a 2014/53/EU irányelynek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
