BEDIENUNGSANLEITUNG P5750.2R Emos

DE Drahtlose Klingel

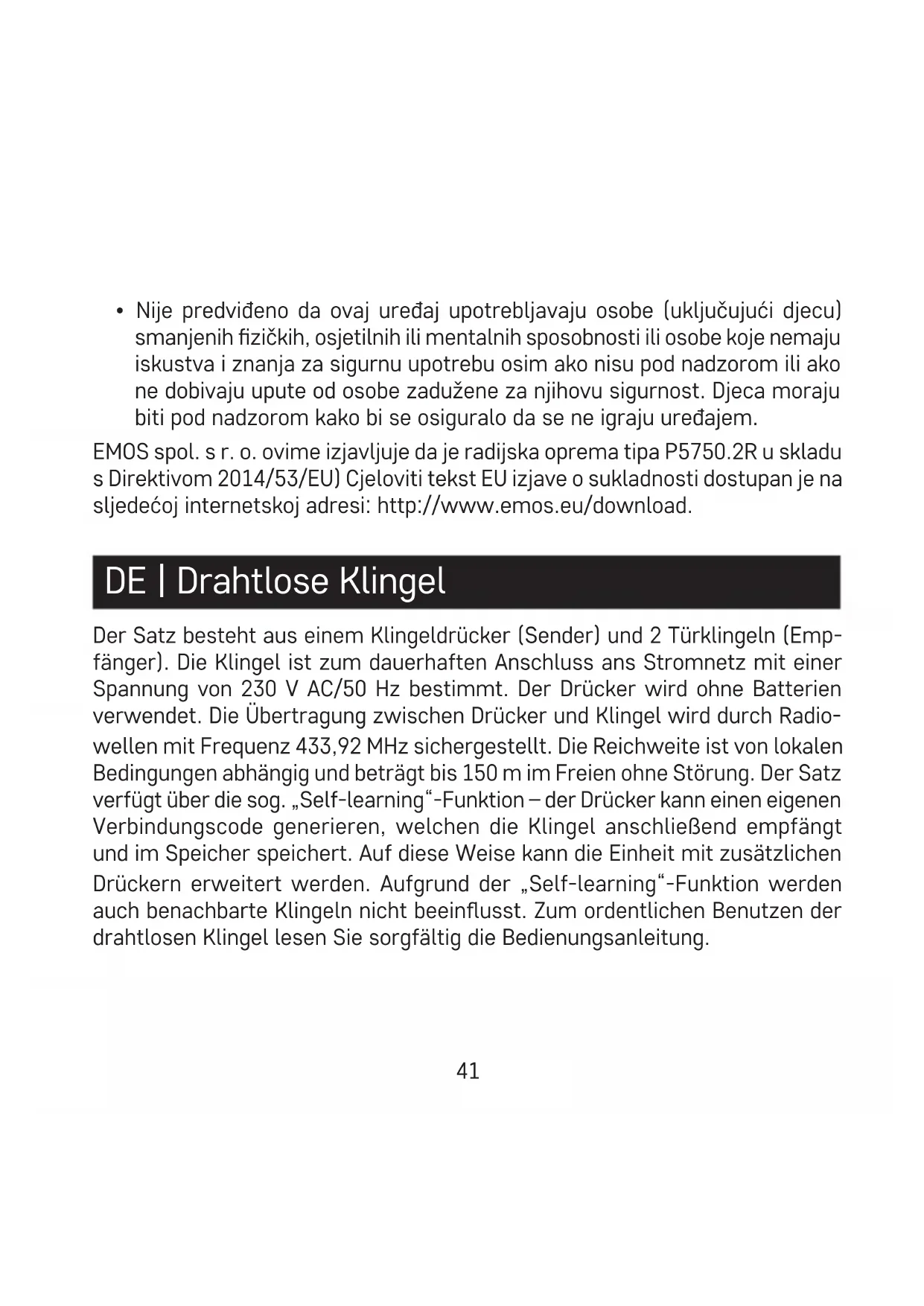

DE | Drahtlose Klingel

Der Satz besteht aus einem Klingeldrücker (Sender) und 2 Türklingeln (Empfänger). Die Klingel ist zum dauerhaften Anschluss ans Stromnetz mit einer Spannung von 230 V AC/50 Hz bestimmt. Der Drücker wird ohne Batterien verwendet. Die Übertragung zwischen Drücker und Klingel wird durch Radiowellen mit Frequenz 433,92 MHz sichergestellt. Die Reichweite ist von lokalen Bedingungen abhängig und beträgt bis 150 m im Freien ohne Störung. Der Satz verfügt über die sog. „Self-learning“-Funktion – der Drücker kann einen eigenen Verbindungscode generieren, welchen die Klingel anschließend empfängt und im Speicher speichert. Auf diese Weise kann die Einheit mit zusätzlichen Drückern erweitert werden. Aufgrund der „Self-learning“-Funktion werden auch benachbarte Klingeln nicht beeinflusst. Zum ordentlichen Benutzen der drahtlosen Klingel lesen Sie sorgfältig die Bedienungsanleitung.

Spezifikation

Sendereichweite: bis 150 m im Freien (in bebautem Gebiet kann bis zu einem Fünftel sinken)

Übertragungsfrequenz: 433,92 MHz, max. 10 mW effektive Sendeleistung.

Drücker: wasserdicht; Schutzart IP44

Verbindung der Klingel mit den Tasten: „Self-learning“-Funktion

Verbindungskapazität: maximal 8 Drücker

Anzahl der Melodien: 10 Melodien

Stromversorgung der Klingel: 230 V AC/50 Hz

Stromversorgung des Drückers: ohne Batterie

Im Lieferumfang enthalten: beidseitiges Klebeband

Beschreibung der Klingel

(siehe Abb. 1)

1 - Klingel-LED-Diode

3 – Änderung der Melodie

2 – Verbindungstaste/Taste zum

4 – Lautsprecher

Einstellen der Lautstärke

Beschreibung des Drückers

(siehe Abb. 2)

1 - LED-Dioden-Taste

4 – Bohrungen zur Befestigung an der Wand

2 - Klingeltaste

3 – Öffnung zum Öffnen des

Batteriefachs

Verbindung des Drückers mit der Klingel

1. Stecken Sie die Klingel (Klingeln) in eine Steckdose.

2. Halten Sie danach an der Klingel für ca. 5 Sekunden lang die Verbindungs-taste △gedrückt.

3. Wenn die LED der Klingel aufleuchtet, lassen Sie die Taste ^△ los. Die Klingel schaltet automatisch in den „Self-learning“-Verbindungsmodus um, der ungefähr 25 Sekunden andauert. Halten Sie während dieser Zeit den Klingelknopf gedrückt, die Klingel klingelt, der Drücker ist mit der Klingel verbunden. Damit wird der „Self-learning“-Modus automatisch beendet (die Klingel-LED erlischt).

4. Um mehrere Drücker zu verbinden, wiederholen Sie für jeden Drücker die Vorgehensweise ab Punkt 1.

Anmerkung: Bei Stromausfall verfügt die Klingel über einen internen Speicher, in welchem die Codes der aktuell verbundenen Drücker gespeichert werden. Nach einem Stromausfall muss somit keine neue Verbindung erfolgen.

Löschen des Speichers der verbundenen Drücker

Betätigen Sie auf der Klingel die Verbindungstaste und halten Sie diese gedrückt. Stecken Sie die Klingel in die Steckdose. Wenn nach ca. 5 Sekunden die LED der Klingel aufleuchtet, lassen Sie die Taste los, die LED erlischt. Der Speicher aller verbundenen Drücker wird gelöscht.

Klingelton wählen

1. Betätigen Sie auf der Klingel wiederholt die Taste zum Ändern der Melodie oder

2. Jedes Mal ertönt eine andere Melodie, es wird die zuletzt erklungene Melodie eingestellt.

Auswahl verschiedener Melodien bei Einsatz mehrerer Drücker

1. Stecken Sie die Klingel in die Steckdose ein und halten Sie die Pairing-Taste für ca. 5 Sekunden gedrückt.

2. Wenn die LED der Klingel aufleuchtet, lassen Sie die Taste ^✉ los. Die Klingel schaltet automatisch in den „Self-learning“-Verbindungsmodus um, der ungefähr 25 Sekunden andauert.

3. Betätigen Sie auf der Klingel wiederholt die Taste zum Ändern der Melodie nebo
4. Bei jedem Drücken ertönt eine andere Melodie, es wird die zuletzt erklungene Melodie eingestellt.
5. Drücken Sie die Klingeltaste, der Klingelton ertönt.

Diese Vorgehensweise muss für alle gekoppelten Drücker befolgt werden.

Einstellung der Klingellautstärke

Es können 5 Lautstärkepegel eingestellt werden.

Betätigen Sie auf der Klingel wiederholt die Taste △ Nach jedem Betätigen ändert sich der Lautstärkepegel (100 % - 75 % - 50 % - 25 % - 0 %). Bei Lautstärkepegel 0 % blinkt nur die LED der Klingel.

Installation des Klingeldrückers (des Senders)

1. Verbinden Sie zuerst den Drücker mit der Klingel.
2. Überprüfen Sie vor der Montage, ob der Satz an dem von Ihnen ausgewählten Ort zuverlässig funktioniert.
3. Nehmen Sie die Drückerabdeckung auf der Rückseite über die seitliche Öffnung mit einem Schraubendreher ab.
4. Befestigen Sie die Rückseite der Abdeckung mit einem beidseitigen Klebeband (im Lieferumfang enthalten) oder mit zwei Schrauben an der Mauer. Obwohl der Drücker witterungsbeständig ist, platzieren Sie diesen so, dass er geschützt ist, z. B. in einer Nische oder unter einer Überdachung.

5. Setzen Sie den Drücker wieder zusammen.

6. Durch Betätigen des Drückers klingelt die Klingel. Dabei blinkt die Signal-LED auf und signalisiert, dass der Drücker das Funksignal gesendet hat. Die Klingel spielt die gewählte Melodie und die Signal-LED blinkt.

Anmerkung: Der Klingeldrücker (Sender) kann problemlos an Holz oder Ziegelwänden angebracht werden. Den Drücker jedoch nie direkt an Metallgegenständen oder metallhaltigen Werkstoffen, z. B. an Fenster- und Türkonstruktionen aus Kunststoff, die einen Metallrahmen enthalten, anbringen. Der Sender könnte nicht richtig funktionieren.

Installation der Klingel (des Empfängers)

1. Die Klingel ist nur für den Einsatz im Innenbereich bestimmt. In Betrieb muss sie in Steckdose 230 V AC/50 Hz so gesteckt werden, dass es um das Gerät genug Freiraum gibt und es jederzeit zugänglich ist.

2. Die Sendereichweite (max. 150 m) wird von lokalen Bedingungen, z.B. Anzahl der Wände, durch die das Signal gehen muss, Metalltürzargen und anderen Elementen mit Einfluss auf die Funksignalübertragung (Anwesenheit anderer, auf ähnlicher Frequenz arbeitender Funkgeräte, z.B. drahtlose Thermometer, Tor-Fernbedienungen usw.) beeinflusst. Die Sendereichweite kann aufgrund dieser Faktoren erheblich gesenkt werden.

Problemlösungen

Die Klingel klingelt nicht:

• Die Klingel kann außer Reichweite sein.

- Die Entfernung zwischen Klingeldrücker und Türklingel anpassen, die Reichweite kann von lokalen Bedingungen beeinflusst werden.

- Stellen Sie den Drücker nie auf metallische Unterlagen – dies senkt die Reichweite. Bringen Sie den Drücker an einer anderen Stelle an oder verwenden Sie eine Isoliermatte aus Kunststoff oder Holz.

• Die Türklingel hat keine Einspeisung.

- Überprüfen Sie, ob die Türklingel richtig in die Steckdose eingesteckt ist oder ob der Strom bzw. die Stromkreis-Schutzeinrichtung nicht ausgeschaltet ist (Sicherung, Schutzschalter).

Pflege und Instandhaltung

Die drahtlose digitale Türklingel ist ein empfindliches elektronisches Gerät, deshalb sollten Sie die folgenden Maßnahmen beachten:

- Die Klingel (Empfänger) ist nur für den Einsatz im trockenen Innenbereich bestimmt.

- Die Klingel muss an einem gut zugänglichen Ort zur einfachen Handhabung und Abschaltung angebracht werden.

- Ab und zu die Funktion des Klingeldrückers überprüfen.

- Drücker und Klingel nicht übermäßigen Erschütterungen und Stößen aussetzen.

- Drücker und Klingel nicht übermäßiger Temperatur und direkter Sonneinstrahlung oder Feuchtigkeit aussetzen.

- Während der Reinigung muss die Türklingel durch Ausziehen aus der Steckdose vom Stromnetz abgeschaltet werden.

- Zur Reinigung einen leicht befeuchteten Lappen mit ein wenig Reinigungsmittel benutzen, keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.

- Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorielle oder geistige Fähigkeiten bzw. über nicht ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von

dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp P5750.2R der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.
