ПОСІБНИК КОРИСТУВАЧА P5750.2R Emos

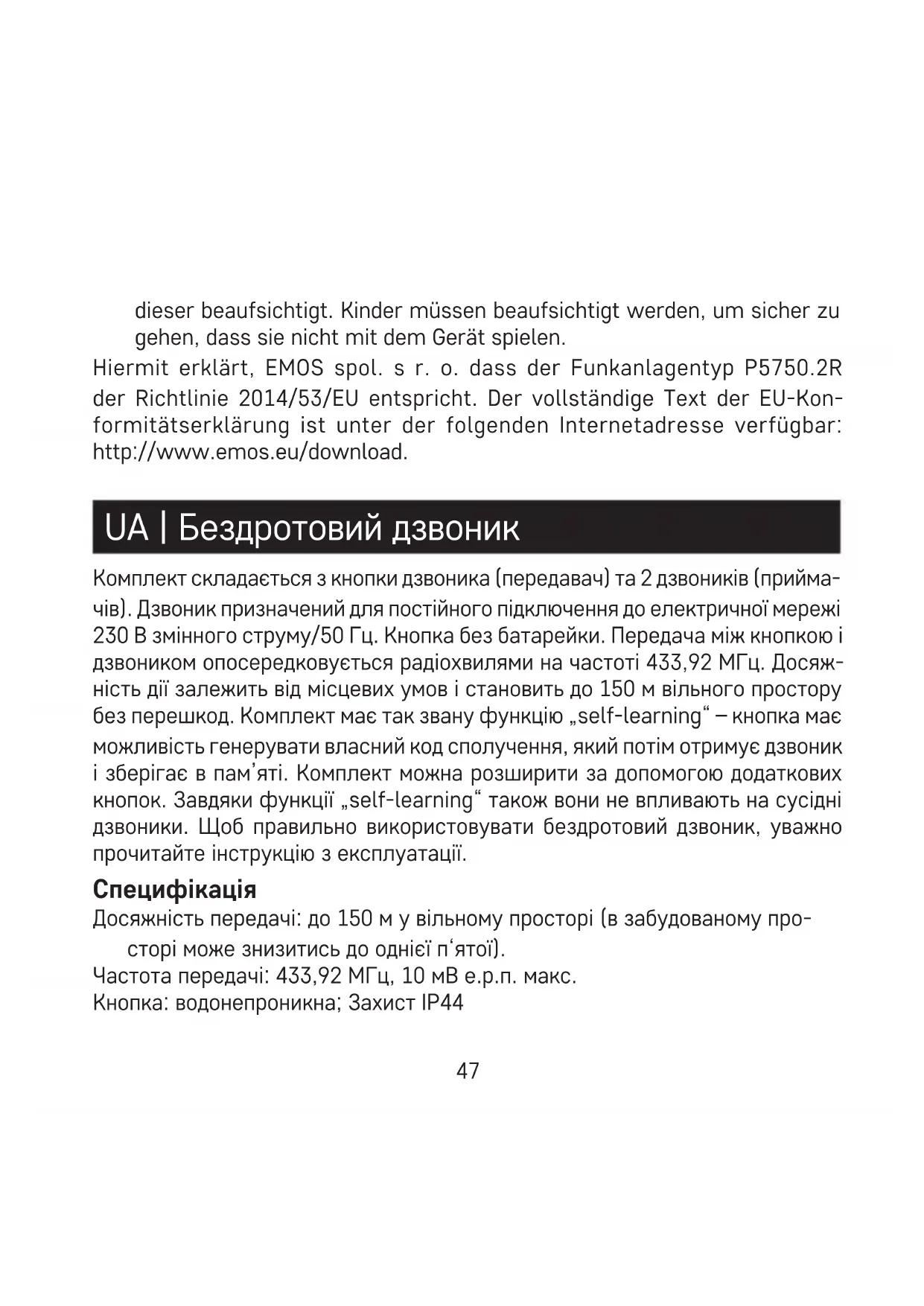

• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorielle oder geistige Fähigkeiten bzw. über nicht ausreichende Erfahrung und Kenntnisse verfü- gen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von47 dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen. Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp P5750.2R der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Kon- formitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download. UA | Бездротовий дзвоник Комплект складається з кнопки дзвоника (передавач) та 2 дзвоників (прийма- чів). Дзвоник призначений для постійного підключення до електричної мережі 230 В змінного струму/50 Гц. Кнопка без батарейки. Передача між кнопкою і дзвоником опосередковується радіохвилями на частоті 433,92 МГц. Досяж- ність дії залежить від місцевих умов і становить до 150 м вільного простору без перешкод. Комплект має так звану функцію „self-learning“ – кнопка має можливість генерувати власний код сполучення, який потім отримує дзвоник і зберігає в пам’яті. Комплект можна розширити за допомогою додаткових кнопок. Завдяки функції „self-learning“ також вони не впливають на сусідні дзвоники. Щоб правильно використовувати бездротовий дзвоник, уважно прочитайте інструкцію з експлуатації. Специфікація Досяжність передачі: до 150 м у вільному просторі (в забудованому про- сторі може знизитись до однієї п‘ятої). Частота передачі: 433,92 МГц, 10 мВ е.р.п. макс. Кнопка: водонепроникна; Захист IP4448 З’єднання дзоника з кнопками: функція „self-learning“ Кількість сполучень: максимум 8 кнопок Кількість мелодій: 10 мелодій Джерело живлення: 230 В змінного струму/50 Гц Живлення кнопки: без батарейки В поставку входить: двостороння клейка стрічка Опис дзвоника (див. мал. 1) 1 – світлодіод звоника 2 – кнопка сполучення/налашту- вання гучності 3 – зміни мелодії 4 – динамік Опис кнопки (див. мал. 2) 1 – світлодіодна кнопка 2 – кнопка дзвінка 3 – отвір для відкриття кришки батарейного відсіку 4 – отвори для настінного

Сполучення кнопки із дзвоником

1. Вставте дзвоник (ники) у розетку.

2. Потім на дзвонику стисніть та довше притримайте кнопку сполучення

3. Розсвітиться LED дзвоника, відпустіть кнопку . Дзвоник переходить у

режим сполучення „self-learning“, який триває 25 секунд. Протягом цього часу натисніть кнопку дзвінка, пролунає дзвінок, кнопка сполучилась з дзвоником. Так автоматично відбудеться припинення режиму „self- learning“, (LED дзвоника згасне).49

4. Для сполучення більшої кількості кнопок, повторіть для кожної кнопки

кроки від пункту 1. Примітка: У разі відключення електроенергії дзвоник містить внутрішню пам’ять, в якій зберігаються коди актуально сполучених кнопок. Тому не потрібно повторно виконувати сполучення після відключення електроенергії. Анулювання пам’яті сполучених кнопок На дзвонику натисніть і притримайте кнопку сполучення . Вставте дзвоник у розетку. Приблизно черех 5 секунд розсвітиться LED дзвоника, відпустіть кнопку , LED погасне. Пам‘ять усіх сполучених кнопок анулюється. Вибір мелодії дзвінка

1. На дзвонику повторно натисніть кнопку зміни мелодії або .

2. Після кожного натиску, звучатиме інша мелодія, буде налаштована

остання мелодія. Обрання різних мелодій через використання декількох кнопок

1. Вставте дзвінок у розетку та натисніть і утримуйте кнопку сполучення

2. Засвітиться світлодіод дверного дзвінка, відпустіть кнопку . Дзвінок пе-

ремикається на режим сполучення „self-learning“, який триває 25 секунд.

3. Повторно натисніть кнопку зміни мелодії на дверному дзвінку або .

4. Під час кожного натискання лунатиме інша мелодія, буде налаштовано

мелодію, яка лунала останньою.

5. Натисніть кнопку дзвінка, пролунає дзвінок.

Процедура повинна виконуватися для всіх спарених кнопок. Налаштування гучності дзвінка Можна встановити 5 рівнів гучності.50 Натисніть на дзвонику повторно кнопку . Після кожного натискання зміню- ється рівень гучності (100 % – 75 % – 50 % – 25 % – 0 %). При 0 % мигатиме лише LED дзвоника. Установка кнопки дзвоника (передавача)

1. В першу чергу сполучіть кнопку з дзвоником.

2. Перед установкою перевірте, чи надійно буде працювати комплект у

вибраному вами місці.

3. Витягніть викруткою задню сторону кришки через отвір, що збоку кнопки.

4. Прикріпіть задню частину кришки на стіні за допомогою двостороннього

клейкої стрічки (додається) або двома гвинтами. Хоча кнопка стійка від- носно атмосферних впливів, розмістіть її так, щоб вона була захищена, наприклад, у ніші або під дахом.

5. Кнопку знову складіть.

6. Натисніть кнопку дзвоника, щоб продзвонити. Натискання супрово-

джується блиманням світлодіодного індикатора, що вказує на те, що кнопка надіслала радіосигнал. Дзвоник відтворить вибрану мелодію, а світлодіодний індикатор буде мигати. Примітка: Кнопку дзвоника (передавача) можна легко розмістити на дерев’я- них або цегляних стінах. Однак ніколи не розміщайте кнопку безпосередньо на металеві предмети або матеріали, що містять метал, такі як пластикові віконні та дверні конструкції, що містять металевий каркас. Передавач може працювати неправильно. Установка дзвоника (приймача)

1. Дзвоник призначений лише для внутрішнього використання. Під час

роботи його потрібно вставити в електричну розетку напругою 230 В51 змінного струму/50 Гц, щоб навколо нього залишалося вільне місце і він був завжди доступний.

2. На досяжність передачі (макс. 150 м) впливають місцеві умови, такі як

кількість стін, через які повинен проходити сигнал, металеві дверні короб- ки та інші елементи, що впливають на передачу радіосигналу (наявність інших приладів з радіосигналом, які працюють на подібній частоті, напр., бездротові термометри, пульт управління воротами тощо). Досяжність передачі може швидко зменшуватися через із-за цих фактори. Вирішення проблеми Дзвоник не дзвонить:

• Дзвоник може бути поза зоною досяжності. - Відрегулюйте відстань між кнопкою дзвоника та дверного дзвоника, на діапазон можуть впливати місцеві умови. - Не розміщуйте кнопку на металеву поверхню – діапазон досяжності зменшиться. Помістіть кнопку на інше місце або використовуйте ізоляційну прокладку з пластику або дерева.

• Дверний дзвоник не має живлення. - Перевірте, чи дверний дзвоник правильно вставлений у розетку мережі, чи не вимкнено джерело живлення або запобіжний елемент відгалуження (запобіжник, вимикач). Догляд та обслуговування Бездротовий цифровий домашній дзвоник, являється чутким електронним пристроєм, тому необхідно дотримуватись слідуючих правил:

• Дзвоник (приймач) призначений для внутрішнього використання лише в сухих приміщеннях.52

• Дзвоник повинен бути розміщений у добре доступному місці для зручності роботи та відключення.

• Час від часу перевіряйте роботу кнопки дзвінка.

• Не піддавайте кнопку та дзвінок сильним ударам та трясінню.

• Не піддавайте кнопку та дзвоник діям надмірного тепла або прямим сонячним променям або вологості.

• Під час чищення дверного дзвоника необхідно відключити його від мережі, витягнувши з розетки.

• Для чищення використовуйте злегка вологу тканину з невеликою кількістю миючого засобу, не використовуйте агресивні чистячі засоби та розчинники.
