| Marka | Metabo |
| Model | Mega 580200 D |
| Typ produktu | Sprężarka tłokowa |
| Zasilanie elektryczne | 230 V / 50 Hz (jednofazowa) |
| Moc nominalna pobierana | 2,2 kW |
| Maksymalne ciśnienie | 8 bar |
| Pojemność zbiornika | 50 L |
| Liczba cylindrów | 2 |
| Maksymalna prędkość obrotowa silnika | 2850 obr/min |
| Efektywny przepływ powietrza przy 80% maks. ciśnienia | 200 L/min |
| Gwarantowany poziom mocy akustycznej (LWA) | 97 dB(A) |
| Typ ochrony | IP20 |
| Waga | 45 kg |
| Wymiary (Dł x Szer x Wys) | 80 x 40 x 65 cm |
| Smarowanie | Olej (ilość: 0,5 L, jakość: METABO 100 lub odpowiednik) |
| Temperatura pracy | +5 °C do +40 °C |
| Regularna konserwacja | Wymiana oleju co 500 h; czyszczenie filtra powietrza co 50 h |
| Urządzenia zabezpieczające | Zawór bezpieczeństwa, wyłącznik ochronny |
| Zastosowanie profesjonalne | Tak, do narzędzi pneumatycznych |
Często zadawane pytania - Mega 580200 D METABO
Pytania użytkowników dotyczące Mega 580200 D METABO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kompresor w formacie PDF za darmo! Znajdź swoją instrukcję Mega 580200 D - METABO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Mega 580200 D marki METABO.
INSTRUKCJA OBSŁUGI Mega 580200 D METABO
pl Oryginalna instrukcja obstugi 49
el Ppwotuno o8nyiw aeitoupyia 53
hu Eredeti hasznalatiutasitas 57
ru OpunnHaNbHoe pyKOBoDcTBo no 3KnIyatauN 61
Mega 350/50 W
Mega 350/100 W
Mega 350/100 D
Mega 350/150 D
Mega 520/200 D
Mega 580/200 D
Mega 650/270 D
| 12. | Mega 350-50 W | Mega 350-100 W | Mega 350-100 D | Mega 350-150 D | Mega 520-200 D | Mega 580-200 D | Mega 650-270 D | |
| *1) Serial Number | 01589.. | 01538.. | 01539.. | 01587.. | 01541.. | 01588.. | 01543.. | |
| A | I | / | m | i | n | 315 315 320 | 320 486 510 | 650 |
| F | I | / | m | i | n | 245 245 250 | 250 365 390 | 490 |
| Leff | l/min | 215 215 | 220 220 310 350 420 | |||||
| p | b | a | r | 10 10 | 10 10 10 11 11 | |||
| V | I | 50 100 | 100 100 150 200 | 200 270 | ||||
| a | - | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| z | - | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Nm - 22 - 27 | 22 - 27 22 | 27 22 - 27 22 | - 27 22 - 27 22 | - 27 | ||||
| n0 | /min, rpm | 2850 | 2850 | 2900 | 2900 | 2900 | 2900 | 2900 |
| P1 | kW | 2,2 | 2,2 | 2,2 | 2,2 | 3,0 | 3,0 | 4,0 |
| U | V | 230 (1~50 Hz) | 230 (1~50 Hz) | 400 (3~50 Hz) | 400 (3~50 Hz) | 400 (3~50 Hz) | 400 (3~50 Hz) | 400 (3~50 Hz) |
| I | A | 11,7 | 11,7 | 4,3 | 4,3 | 7,6 | 7,6 | 8,1 |
| F | A | 11 | 11 | 6,3 | 6,3 | 10 | 10 | 10 |
| IP | - | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 |
| G | - | 3 x 1,5 mm2- 7,5 m | 3 x 1,5 mm2- 7,5 m | 3 x 1,5 mm2- 30 m | 3 x 1,5 mm2- 30 m | 3 x 1,5 mm2- 30 m | 3 x 1,5 mm2- 30 m | 3 x 1,5 mm2- 30 m |
| 3 x 2,5 mm2- 12,5 m | 3 x 2,5 mm2- 12,5 m | 3 x 2,5 mm2- 50 m | 3 x 2,5 mm2- 50 m | 3 x 2,5 mm2- 50 m | 3 x 2,5 mm2- 50 m | 3 x 2,5 mm2- 50 m | ||
| A | mm | 800 x 490 x 780 | 1000 x 410 x 900 | 1000 x 410 x 900 | 1380 x 420 x 950 | 1500 x 450 x 960 | 1430 x 550 x 1010 | 1530 x 600 x 1160 |
| Tmax | °C | + 40 + 40 | + 40 + 40 + 40 | + 40 + 40 | ||||
| Tmin | °C | +5 | +5 | +5 | +5 | +5 | +5 | +5 |
| Oel - | ca. 0,5 l/ SAE 40 (SAE 20) | ca. 0,5 l/ SAE 40 (SAE 20) | ca. 0,5 l/ SAE 40 (SAE 20) | ca. 0,5 l/ SAE 40 (SAE 20) | ca. 0,9 l/ SAE 40 (SAE 20) | ca. 1,5 l/ SAE 40 (SAE 20) | ca. 1,8 l/ SAE 40 (SAE 20) | |
| m | kg | 52 | 69 | 69 | 85 | 131 | 136 | 170 |
| LpA/KpA | dB(A) | 86 / 3 | 86 / 3 | 86 / 3 | 86 / 3 | 89 / 3 | 87 / 3 | 88 / 3 |
| LWA/KWA | dB(A) | 93 / 3 | 93 / 3 | 93 / 3 | 93 / 3 | 96 / 3 | 96 / 3 | 97 / 3 |
| *5) LWA(M)/LWA(G) | dB(A) | 89,1 / 93 | 89,1 / 93 | 92,5 / 95 | 92,5 / 95 | 94,3 / 96 | 94,8 / 96 | 95,4 / 97 |
^ 念 2 2011/65/EU,2006/42/EC,2014/30/EU,2000/14/EC (Annex VIII)
3) EN 1012-1:2010, EN 60204-1:2006/A1:2009, EN ISO 3744:2010, EN 55014-1:2006/A2:2011, EN 55014-2:2015, EN 61000-3-3:2013, EN 61000-3-2:2014, EN 50581:2012
4) Eurofins Product Testing Italy S.r.l. - NB-No. 0477
Oryginalna instrukcja obstugi
Spis tresci
1.Deklaracja zgodnosci
2.Uzytkowanie zgodne z przyznaczenia
3.Ogólne zasady bezpiecznychstwa
4.Specialnezasady bezpieczernstwa
5. Elementy urzadzenia
6.Uruchomienie
7.Eksploataca
8.Konserwacja i przyglady
9.Naprawa
10.Ochronaśrodowiska
11.Problemy izaklocenia
12.Dane techniczne
1. Deklaracja zgodnosci
Oswiadczamy z peña odowiedzialnosci, ze spezmárki oznaczone temi i numere semynym 1) spelmiajia wszystkie obwiazujue przyopsis dyrektyw 2) i norm 3). Jednostka certyfikujaca 4), poziom cocny akustcnej -zmierzony LWA(M) / gwarantowany LWA(G) 5), dokumentacja techniczna 6)-patrz strona 4.
2. Uzytkowanie zgodne z przyeznaczeniem
Urzadzenie stuzy do wyttwarzania sprezonego pouwietra przyeznaczonego do zasilania narędzi pneumatycznych w profesjonalnym zastosowaniu.
Zabronione jest是我的 uzywanie do zastosowan medycznych, w branzy spozywczej oraz do napetniania butli powietrznych przyznaczonych do oddychania.
Zabronione jest ronneniez spezianie gazow wybuchowych, palych i szkodliwych dla zdrowia. Urzadzenia nie wolno uzytkowac w pomsieszczeniach zagroznych wybuchem.
Kazde innate zastosowanie jest uznawane za niezgodne z priseznaczeniem. Uzytkowanie niezgodne z priseznaczeniem, modyfikacja uradzdenia lub uzywanie czeci niesprawdzonych i niedopuszczonyme przyrozduce na mość spowodownikie nieprzewidywalne szkody!
Zabronione jest uzywanie urzadzenia i podlączonych do noiego naręźdi pneumatycznych przyez daneci, mlódzież i osoby, ktorne nie zostaly przyszekolone w zakresie uzytkOWania.
Praca urzadzenia musi sie odywac pod nadzorem.
3.Ogolnezasady bezpieczenstwa
OSTRZEZENIE! W celu zminimalizowania ryzyka obrazeni zapoznać sie ztreścia instrukcj obstrugi.
Ogólne zasady bezpieczność
OSTRZEZENIE! Przeczytac wsystkiezasady bezpieczeste wiat zalecenia.
Nieprzestręganie zasad bezpieczność i zaleceność byc przyczyna porazenia pradem elektrycznym, pozaru i/lub powaznych obrażeni ciala.
Wszystkiezasady bezpieczeneistwa izalecenia
stanarrige przechowyac,得以mzc nich
skorzystac w przyszlosci! Przekazujac
urzadzenie innym osobom nalezy przekazac
rornaiej niniejsza dokumentcj. Kaźdy
uzytkownik musi miedw razine potrzeby moziwośc
odnalezionie wymaganyach informaci.
3.1 Bezmieczne stwo na stanowisku pracy
a) Miejsce pracy nalezy utrzmywać w czystosci i zapewnic dobre oswietylenie. Nieporzadek i brak oswietyenia.),不错pracy moja prowadzić do wypadkow.
b) Urzadzenia nie wolno uzywac w srodowisku zagrozonym wybuchem, w ktoym znajduja sie latwopalne ciecz, gazy lub pyly. Urzadzenia wytwarzaja iskry, ktore moga spowodowac zaplon pytu lub oparow.
c) Podczas przy z urzadzeniem zadbać o zachowanie odopwiednej odlegtość odzieci i innych osob.
3.2 Bezpieczneistwo zwiazane z pradem elektrycznym
a) Wtyczka sieciowa urzadzenia musi pas学习贯彻 d goznazda wytkowyego. Zabriania sie jakichkolwiek modyfikazioni wtyczki. Do wtyczek urzadzen uziemionych nie wolno stosowac przysciȩwoek. Korzystanie z originalnych wztyczki i odpowiednich gniazdek wtykowych ogranicza ryzyko prazenia przem.
b) Unika kontaktu zu ziumionymi elementami, np. rurami, grzejinikami, piecykami i lodwkami. Ryzyko porazenia pradem elektrycznym wzrasta, gdy ciato osoby obslugujacej urzadzenia jest uziemione.
c) Chronic urzadzenie przyd desczem i wilgocia. Wniknięcie wody do wétrzra urzadzenia zȩksza rzykó porazenia przem.
d) Przewodu zasilajacego nie wolno uzywac niedzgodnie z loro przyznaczeni, np. do przenoszenia urzadzenia, podwieszania lub wciagania za loro pomocza wtyczki z gniazda sieciowego. Przewod zasilajacy chronic przy wysoka temperatura, olejami, ostrymi krawedziami i ruchomymi elementami urzadzenia. Uszkodzony lub splątany przewod zasilajacy zwieksza ryzyko porazenia przem elektrycznym.
e) Podczas uzytkowania urzadzenia na Wolnymgowiatru nalejny korzyszac wylucznych z prdekluzaczy dopuszczonych do stosowania na zewnqtrz. Stosowanie przydekluzacza przyeznazonego do uzytku na Wolnymgowiatru zmniejsza rzyzyko parażenia przem elektrycznym.
3.3 Bezpieczentwo ludzi
a) Podczas pracy z urzadzeniem nalezy zachowac szcegolna ostroznosc orazystepowac w sposob przemyslany irozwazy. Nie uzywac urzadzenia wprzypadku zmeczenia ani pod wphywemnarkotykowski,alkoholu lub lekow.Chwila niewagi podczas uzywania urzadzenia mozespowodowac powazne obraZenia.
b) Uzywac sroków ochrony indywidualnej i zawsze nosic okulary ochonne. Stosowanie sroków ochrony indywidualnej, np. maski przyciwpyłowej, obuwia roboczego z podaszwa antyposilzgowa, kasku ochrnoop lub ochronnikow stuchu, w zaleznosci od rodzaju i przyeznaczenia urzadzenia, zmiejejsza ryzyko obrażn.
c) Unika niezamierzonego uruchomienia urzadzenia. Przed podląceniem urzadzenia do zasilania sceiowego, podniesieniem lub przenoszeniem nalezy sie upewnic, ze jest ono wylaczone. Trzymanie palca na wlaczniku podczas przenoszenia urzadzenia lub podlącenie wlacznego urzadzenia do zasilania要去 spowodacwypadek.
d) Przed właczenia urzadzenia usṇȩc wszelkie narędzia uzywane do regulacja i kluczne. Narȩdzie lub klucz znajduźćsi w ruchomem elementiec urzadzenia są prowadȩ do obrażnychciata.
e) Unikać nienaturalnej postawy ciała. Dbac o bezpieczna postawe podczas pracy i zawsze utrzymywać rownowage. Pozwala to lepiej panować nad urzadzeniem w przypadku niedoczekiwanej sytuacje.
f) Nosić odpowiednia odzież. Nie nosić luznégo ubrania ani bizuterii. Nie zbl-Zać wlosów odzieź do ruchomych elementów urzadzenia. Luzne ubranie, bizuteria lub dlugie wlosy moga zostac wciagniete przy zruchome elementy.
h) Nie popadać w rutynę na skutek znajomość uradzzenia w wyniku wielokrotné uzywania i nie rezygnownik z przestrzegania zaśd bezpieczeniastwa dotycznych uradzzenia. Brak uwagi podczas przycy goź w ulamku sekundy spowodowej powazne obrażenia ciala.
3.4 Uzytkowanie i obstuga urzadzenia
a) Nie przyȩść urzadzenia. Do okreslonych prac uzyȩć odpwiednich urzadzeń. Dobor wȩsiwo go urzadzenia zapewnia wydajniejsza i bezpiecznych sącz w danym zakresie mocy.
b) Nie uzywac urzadzen z uszkodzonym wlacznikiem. Urzadzenia, ktorego nie mayna wlaczyc lub wylaczyc, stanowiNiebepezicenstwo i wymaga naprawy.
c) Przedzmianaqustawien urzadzenia, wymianawyposazenia dodatkowego lub przed odlozemiem urzadzenia nalezy wyciagnacwyzkc zgniazdka.Zapobiega toniezamierzonemu wjaceniu urzadzenia.
d) Nieuwyane urzadzenia przechowyac w miennaiu niedostepnym dla Dzieli. Nie dopuszcza do uzytkowania urzadzenia osob, ktore nie znajao为其 oblugi lub nie zapoznahy sie z ninejsza instrukcja. Urzadzenia obstugwane przy czosoby niedoswiadczone moga byc niebepezpieczne.
e) Zapewnic staranna kontrole oraz konserwacja urzadzen i akcesoriow. Naleź sprawdzwac,czy ruchome elementy;dzielaj摩擦lwo i nie zacinaj sie oraz czy zadne czeciNie są pekniete lub uszkodzone w spośob zagrażajcy bezpiecznychdiazianiu urzadzenia.Przed przystapieniem do praczy urzadzeniem zleci naprawe uszkodzonych czeci.NiewiaSciwa konserwacja urzadzen jest czesta przyczyna wypadkow.
g) Urzadzenie, akcesoria, naręźdia robocze itp. nalezy uzytkowac zgodnia z niniejszymi zaleceniami. Nalezy przy tym uwzgliednic warunki przy i rodzaj wykonywanych czynnosci. Uzywanie urzadzeni do zastosowan niedzgodnych z ich przyznaczenia stwarza niebezejcieczne stwo wypadku.
h) Uchwyty i powierzchnie chwytne utrzmywac w stanie suchym, czystm i Wolynom od oleju oraz smaru. Sliskie uchwyty i powierzchnie chwytne nie pozwalaja na bezpieczna obstuge i kontrole urzadzenia w nieoczekiwanych sytuacjach.
3.5 Serwis
a) Naprawe urzadzenia nalezy powierzac wylacznie wykwalifikowanym specialistom, uzywajycym tylko oryginalych czeci zamiennych. Gwarantuje, zo zostanie zachowane bezpieczerstwo urzadzenia.
3.6 Dalsze wskazówki bezpieczenstwa
- Niniejsza instrukcja obstugi jest adresowan do osob dysponujiacych podstawowa wiedza techniczna zwiazana z obstuga opisywnych urzadzen. Osoby, ktore nie posiadaj takiingo doswiadczenia, powinny njapiew skorzystac z pomocy doswiadczonych uzytkownikow.
- Producent Nie ponesi odpowiedzialnosci za szkody powstate na skutek nieprestrzegania zapisow ninejszej instrukcjobi obstugi.
Informacja w miniejszej instrukcjji obstugi oznaczone w nastepujucy spośob:
Niebezpieczenstwo!
Ostrzezenia przyskodami osobowymi lubŚro dowiskowych.
Niebezpieczestewo porazenia pradem!
Ostrzeżenie przyskodami osobowymi spowodowanymi przyez elek
trycznosć:
Uwaga!
Ostrzeżenie przyskodami materialnych.
4. Spezialne zasady bezpieczenstwa
Podczas uzytkowania urzadzen pneumatycznych istnieja nastepujace ryzyka resztkowe, ktorych nie sa w stanie catkowie wyeliminować nowet elementy zabweptieczajce:
4.1 Niebezpieczentwo obrazen wskutek wydobywajacego sie pod ciasnieniem sprezonegogowietra
POLSKIpl
oraz elementów, któ moga zostac odrzucone przyż zȩzone powietrze!
-Nigdy Nie kierowac strumienia sprezonego powietrza w strone ludzi ani zwierzat.
- Upewnic sie, ze wsystkie uzywane urzadzenia pneumatyczne i akcesoria sa przyeznaczone do pracy z cisnieniem roboczym lub sa podłaczone poprezeduktor cisnienia.
- Podczas rożuczania szybkoz到账amy pamietac, z weza pneumatyczego gwaltownie wydobędzie są zwarte w nim sprezone powietrze. Mocno trzyma odłuczana koncłowek weza pneumatyczego.
-Srawdzi,czy wszystkie zlacza gwintowe sa mocno dokrecone.
- Nie naprawiać urzadzenia samodzielnia! Naprawy spreżarek, zbiorników cisnieliowych i urzadzenne pneumatycznych moga byc wykonywane wącznie przyez spezialistów.
4.2 Zagrożenie ze strony spreźonego powietrza zawierajćego olej!
-Smarowane,sprezonepowietresholnostosawcwylacznodarnejedzipneumatycznychprzeznaczonychdouzywaniaze smarowanym sprezonym powietrzem.
- Nie uzywac węza pneumatycznégo przyżnaczonego do stosowania z naolejonym spreźonym powietrzem do narędźpi pneumatycznych, thóreNie są przyżnaczone do uzywania z naolejonym powietrzem.
- Nie napelniac smarowanym sprezonym powietrzem opon samochodowych itp.
- Odpowiednie filtry umozliwja oczyszczenie sprezonego popcornra z drobinek oleju. Dzieks temu sprezarke smarowan alejem mozza stosowac z narzedziami pneumatyczymi wymagajacym powietrza wolnego od oleju.
4.3 Rzyzyko oparzenia w kontakcie z elementami przywodzycymi sprezonegowietrze!
- Przed Rozpoczyciem konserwacci odczekać do ostygnięcia urzadzenia.
4.4 Niebepezieczneistwo obrazen ciali i zmiazdzenia przyez ruchome elementy!
- Nie uruchamiac urzadzenia ze
zdemontowanymi elementami ochronymi. - Pamiętac, ze urzadzenia uruchamia są automatycznych po spadku ciśnienia do poziomuminimalné! - Prźed Rozpoczeciem konserwacje upewnic są, ze urzadzenia jest odłączone od zasilania siedioceware.
-Upewnicieprzdwluczeniemnp. poskonzieniu prac konserwacynjch),ze wuradzeni ni me ma juicesdych narzedziroboczych ani loznych elementow.
4.5 Niebeziepceznstwo spowodOWane niewystarczajacymi srodkami ochrony indywidualnej!
-Nosicochronnikistuchu.
-Nosicokularyochronne
- W przypodku pracgowodujacych zapylenie lub powstawanie szkdlwych dl zdrowia gazow, oparow lub mgly nosic maske oddechowa.
- Nosić odpowiednia odzież robocza.
- Nosić obuwie antyposlizgowe.
4.6 Niebeziepzcienstwo spowodOWane wadami urzadzenia!
- Starannie dbać o urzadzionie i了我的 osprzęt.
-
Przestrzegrac przejisów dotycznych konserwacje.
-Kaźdorazowo przyzed uzyciem sprawdzić urzadzenia pod katem ewentualnych uszkodzen. Przed kontynuowaniem pracy z uzyciem urzadzenia nalewy starannie sprawdzić.goe elementy zabepeziejace i ochronne oraz niedznacznie uszkodzone czeci pod katem prawidlowego i zgodnego z przyznaczenia działania. Uszkodzone urzadzenia wolno ponownie uzytkowej dopiero po naprawieniu przyez SPECIALISTE. -
Sprawdzić,czy ruchome elementy dzialaja prawidlowo i nie zacinajá sie. Wszystkie elementy musza byc prawidlowo zamontowane i speiniać wszystkie warunki do zapewnienia prawidowej pracy urzadzenia.
-Uszkodzoneczegsci lub elementy
zabepieczajace nalezy prawidtowo naprawic
lub wymienic w autoryzowanym
specialystycznym warsztaczie.
4.7 Dalsze wskazówki bezpiecznychstwa
- Przestręgać spezialnych wskazowej bezpiecieznstwa zamieszczonymych w poszȩgólnych rożdiazach.
- Prze stręgaćewentualnych przyepsów brzozowych i przyepsów BHP dotycznych uzytkowania spreźarek i narȩźne pneumałcznych.
- Przestręgaćustawych przejów dotycznych eksploataci urzadzen podlegajych nadzorowy techniznenu.
-Podczasuzytkowaniaiprzechowywania urzadzenia nalezy pamietac,ze wyciekajcy kondensatiinne materialy eksploatacynogaspowodawac zanieczyszczenia i szkody ekologiczne. - Podczas pracy uwzgliedniac czynniki zewnetrzne.
4.8 Symbole umieszczone na urzadzeniu (w zaleznosci od modelu)
Przechytać instruktów obstrugi.
Ostrzeżenie przy obrażeniami wskutek kontaku z gorącymi elementami.
Nosic okulary ochonne.
Nosic ochronniki stuchu.
Ostrzezenia przy automatycznych rozruchem.
Ostrzezenia przynebepezcznym napieciem elektrycznym.
Gwarantowany poziom mocy akustycznej.
Przestrzegac kierunku obrotow.
4.9 Urzadzenia zabezmieczajace
Zawór bezpieczénstwa
Zamykany sprezynowo zawó bezpieczestrewa (4) otwiera sie, gdy zestanie przyzekroczone dopuszczalne ciszliente maksymalne.

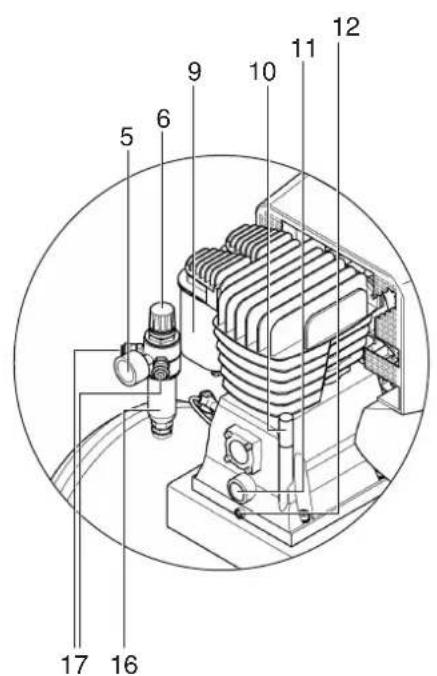

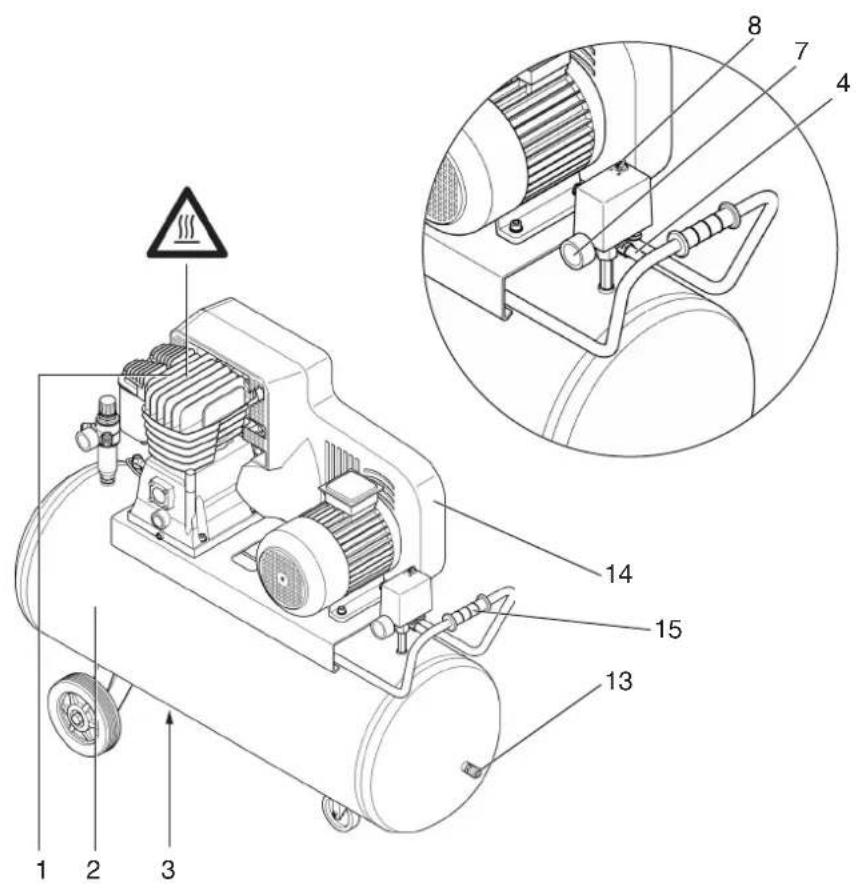

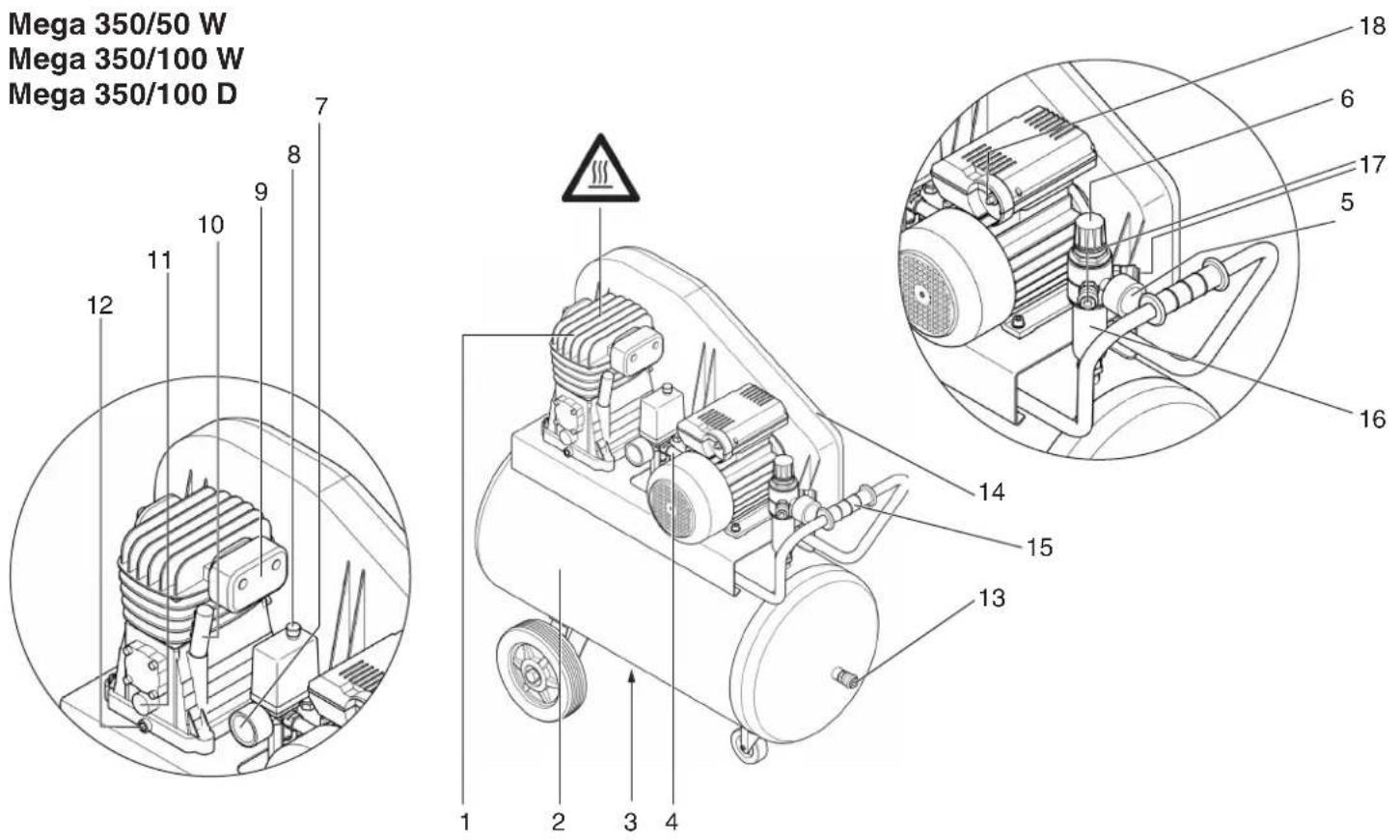

5. Elementy urzadzenia
Patrz strona 2.
1 Sp r ezarka
2 Z biornik ci sniemiowy
3 Spust kondensatu
4 Zawórbezpieczé nstwa
5 Manometr regulacji cisnienia
6 Regulator ci snienia
7 Manometr cisnienia wewnatrz zbiornika
8 W tacznik/wytagznik

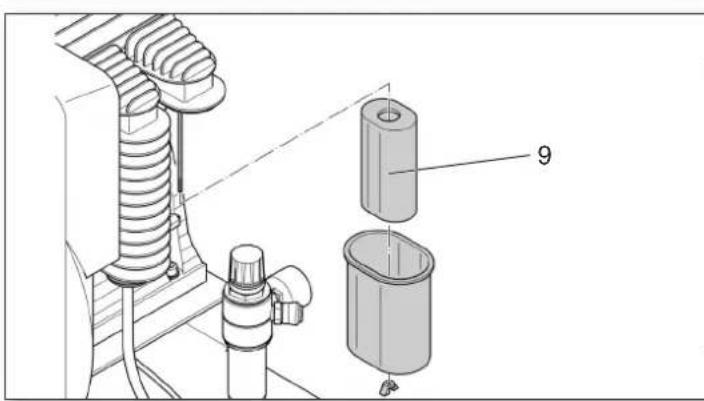

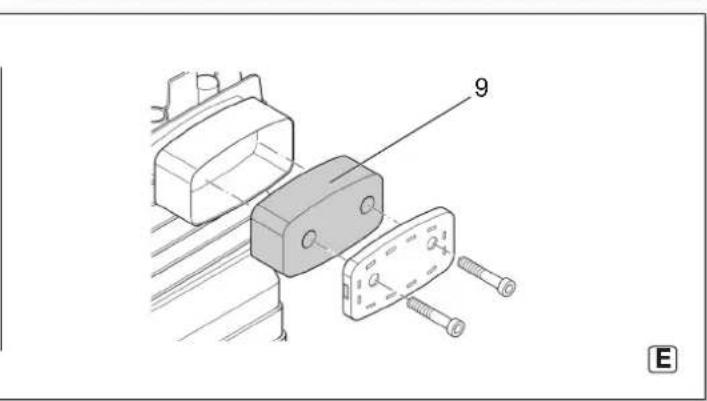

9 Filtr powietrza / obudowa filtra powietrza
0 Sruba wlewu oleju
1 Wziernik do kontroli poziomu oleju
2 Sruba spustowa
3 Przyplacze nieregulowanego sprezonego powietrza (szybkozlacze, niedamontowane)

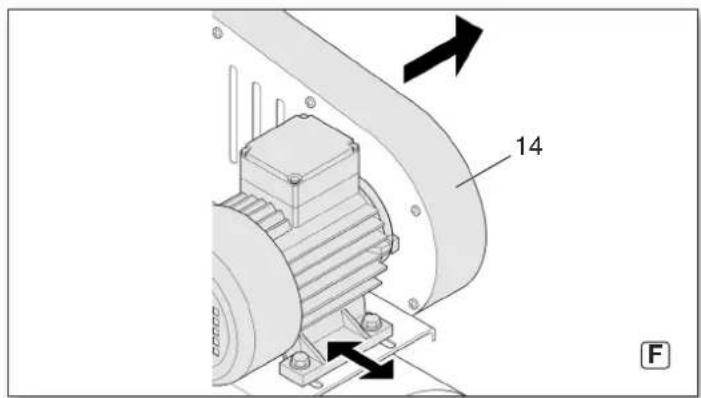

4 Kratka ochronna paska klinowego
5 Uchwyt transportowy

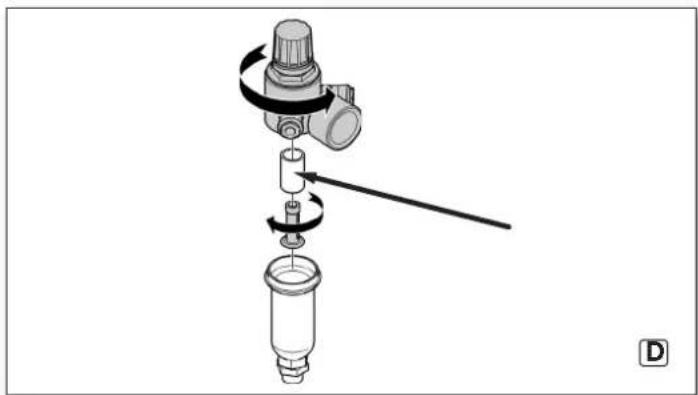

6 Filtroreduktor
7 Przyȩcze regulowanego, filtrawanego, niesmarowanego spreżonegogowietra (szybkozpieczne)
8 Wylacznik ochronny silnika
w zaleznosci od modelu/wyposazenia
6. Uruchomienie
6.1 Montaz (w zaleznosci od modelu)

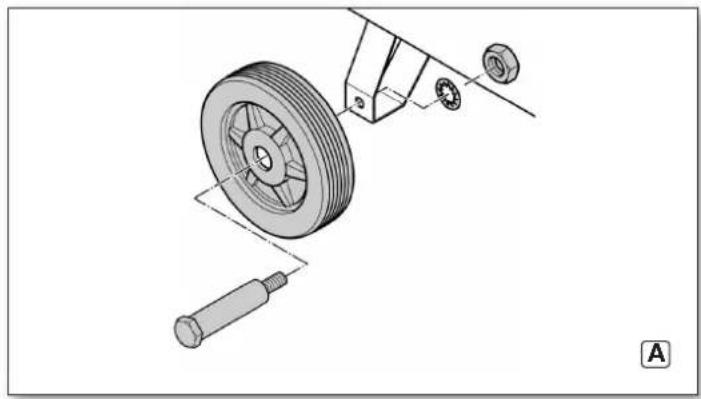

- Zamontowac kolkw sposobPokazany na ilustraci (patrz rys.A, strona 3).

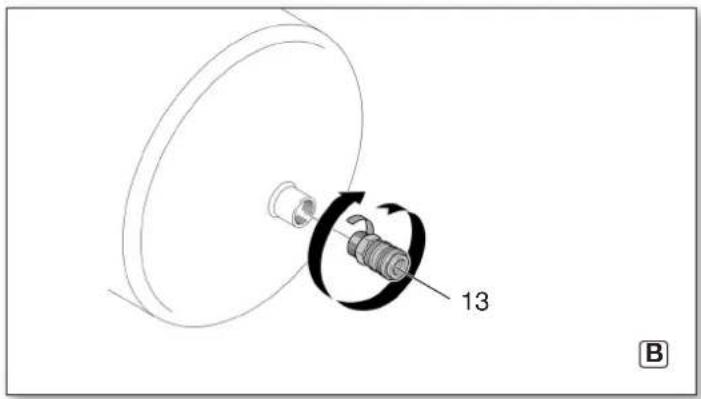

- Zamontowac przyłącze spreżonego powietrza (13) w sposbPokazany na ilustraci (patrz rys.B.strona 3).
6.2 Kontrola spustu kondensatu
Sprawdzić,czy spust kondensatu (3) jest zamkniety.
6.3 Kontrola poziom oleju
Sprawdzic poziom oleju w sprežarce na wzierniku poziomu oleju (11). W razie potrzeby uzupehnic olej do polowy wziernika poziomu oleju (11). Parametry oleju podano w rozdziele 12. Dane technicznze.
- Wykrecic srbé wlewu oleju (10).
- Wlac taki olosc oleju, az jego poziom siegnie srodka wziernika poziomu oleju (11) lub specialnégo oznaczenia.
- Z powrotem wkrećić招投标 wlewu oleju (10).
6.4 Ustawienie
Miejsce ustawenia urzadzenia musi spelniac nastepujace wymagania:
-Suche, zabezmyni temperaturami
stabilne, poziome i roune podloze
Niebezpieczeistwo!
Nieprawidlowe ustawienie要去 prowadzic do powaznych wypadkow.
-Zabepieczyc uradzdenie przed stoczeniem, wywceniem i przesunieciem.
-Urzadzenia zabeepieczajace i elementy obslugowe musza byc w kazdej chwili latwo dostepne.
- Nie ukladac urzadzenia na boku. Moze wyciekac olej!
6.5 Transport
- Nieuktadac urzadzenia na boku. Moze wyciekac olej!
- NieCraignac urzadzenia za waz ani za przywodzasilajcy.Do transportowania urzadzeniauzywac uchwytu transportowego (15).
7. Eksploatacja
7.1 Zasilanie sieciowe
Niebepezcienstwo! Napięcie zyczne.
Urzadzenia wolno uzytkowac wylacznie w suchym otoczeniu.
Podczas eksploataci urzadzenia korzysta
jedynie ze zrodla prady, ktore speltnia
nastepujace wymagania: przysepiso
zainstalowane, uziemione i sprawdzone gniazda
wytkowe; zabezpieczenia zgodne z danymi
technicznych.
Kabel sieciowy ukladac w spośob nieutrudniajocy pracy i uniemozliwiajcyego uszkodzenie.
Kazdorazowo przydwaczenia wyczki do gniażdka sciiewego sprawdzić,czy urzadzenia jest wączone.
Chronic kabel sieciowy przyd wysoka temperatura, agresywymi cieczami i ostrymi krawedziami.
Uzywać wyłacznie przydzieluczy o dostatecznym przyzekroju zy (patrz Rozdiaz 12. Dane techniczne).
Stosowac przyduluzace przyznacione do pracy poza pomieszczeniami. Poza pomieszczeniami stosowa tylko dopuszczone i odpowiednio oznakowane przyduluzace.
Nie węlączac spreżarki poprzej z wymiagniecie wtyczki z gniaźdka, lecz uzywajć wȩzznika/ wymiȩzznika.
Na zasilaniu elektrycznym zainstalowc wylacznik roznicowopradyow (RCD) o maks. pradzie wyzwalajczym 30 mA.
W przypadku zasilania pradem
trofazowym: sprawdzić kierunek obrotów!
W zaleznosci od kolejnosci podlaczenia faz moze sie zdarzyc, ze silnik bedzie sie obracw niewtasciwym kierunku. Moze to doprowadzic do uzskodzenia urzadzeci. Z tego wzgldu po kaźdym nowym podlaczeniu nalezy sprawdzić kierunek obrotów: kofo pasowe sprežarki musi sie obracw w kierunku strzaiki (na krata ochronnej paska klinowego (14)).

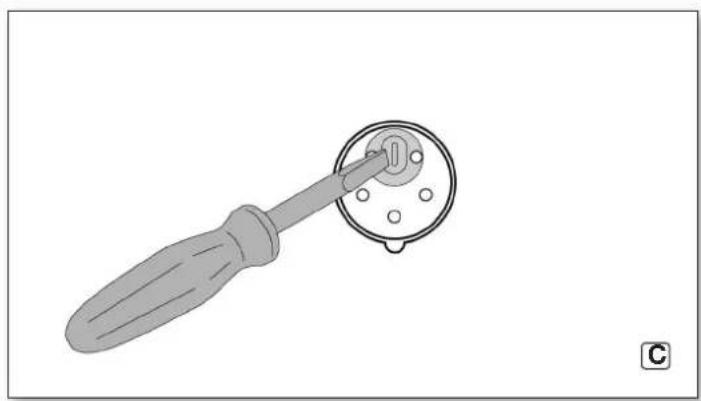

W przypadku niewaściwo go kierunku obrotowej zamienic fazy w wtyczce:
- Wyciagnac wtyczke z gniazda.
- Zamienic fazy u zwywajc wkrtekata w sposob podazany na ilustracji (patrz rys.C, strona 3): za pomocag wkrtekata wcisnac nieco przyelacznik i obróc o 180^
7.2 Wytwarzanie spreżonego powietrza
- Właczyc urzadzenia wącznikiem/ wyłacznikiem (8) i odczekać do osiagnęcia maksymalné cisznienia wewnatrź zbiornika (automatyczne wączenia spreżarki). Cisznioie w zbiorniku要去 na manometrze cisznienia wewnatrź zbiornika (7).
Uwaga!
Ustawiona wysokość wyregulowanego ciasnienie nieMZebywyzsza nizmaksymalne ciasnienie robocze podlączonych narźdi pneumatycznych!
- Za pomocag regulatora cisnienia (6) ustawic wymagane cisnienie. Aktualign wartość wyroguławaneano cisnienia można odczytać na manometrze regulacji cisnienia (5).
- Podlączyć wąź pneumatyczny do przyłącza spreżzonegogowietrza:
-Przyte nieregulowanego,nieftilrowanegosprezonego powietra (13)
- Przyjacze regulowanego, filtrowanego, niesmarowanego sprezonego powietrza (17)
- Podlączy narędzie pneumatyczne. W tym momenciedoğan rozpoczć prace z uzyciem narȩźdia pneumatyczné.
- Zamierzajac przerawc praçne a dluzszy czas nałezy wylaczy uradzdenie. Nastepnie wyjac rowniez wyczké sieciowa.
- Codziennie nalezy spuszczac kondensat ze zbiornika cisnieniowego poprzej spust kondensatu (3).
8. Konserwacja i przyglady
, Niebepezcieznestwo!
Przed przystapieniem do jakichkolwiek prac przy urzadzeniu:
Wylaczy urzadzenie. Wyciagnac wtyczke z gniazda.Odczeka do calkowitego zatrzymania urzadzenia.Upewnic sie,ze w urzadzeniu oraz wzystikh uzywanych narzedziach pneumatycznych i elementach osprzetu zostalo zredukowane cisnienie.
Odczekać do ostygnięcia urzadzenia oraz wszymstckich uzywanych narźedzi pneumatycznych i osprzetu.
Po ukończeniu wszelkich prac przy urzadzeniu:
Ponownie wączy wsystkie elementy zabepeziejace i sprawdzić ich dziatanie. Upewnic sie, ze wewnatrz urzadzenia nie mażdych narźedzi ani innych podobnych przydmiotów.
Inne prace konserwacyjne lub naprawcze, niz opisane w nimiejszym Rozdziele, moga byc przyprzeprowadzane wylacznie przyezwykwalifikowanych pracowników.
8.1 Wazne informacej
Przeglady i prace konserwacyjne nalezy planowac i przyprowadza zgodnie z wymogami
ustawowymi, odpowiednio do lokalizacji i sposobu eksploataci urzadzenia.
Organy nadzoru moga za dac okazania odpowiednej dokumentaci.
8.2 Regularna konserwacja
Uwaga!
W przypadiku nowej sprežarki (1) po pierwszych 50 i 250 godzinach eksploatacji sprawdzic momenty dokrecajace srb unibem cylindrycznym (patrz Rozdiaz 12. Dane technicne).
Kazdorazowo przyrozprésȩciem przyc
- Sprawdzić węje pneumatyczne pod kątem uszkodźne, w razy potrzeby wymiencic.
- Sprawdzic prawidlowe dokrecenie złucz gwintowych, w razie potrzeby dokrecić.
- Sprawdzic kabel sieciowy pod katem uszkodzen, w razie potrzeby zleci wymiane elektrykowi.
Codziennie
- Spuscić kondensat ze zbiornika cisniemiowego poprzej spust kondensatu (3).
Co 50 godzin roboczych
- Oczyscić filtrgowietra (9) (patrz rys. E, strona 3).
-
Sprawdzić poziom oleju w sprežarc na wzierniku poziom oleju (11), w razie potrzeby uzupehnic (patrz odzdriat 6.)
-
Spuscić kondensat z filtroreduktora (16).
Co 250 godzin roboczych
-Oc zycic lub wymienic filtr powietrza (9) (patrz rys. E, strona 3).
Oczysic lub wymienic filtr powietra w filtroreduktorze (patrz rys. D, strona 3).
Co 500 godzin roboczych
-Poprzej sbrupe spustowa oleju (12) spuscić caly olej i wymienc na nowy (patrz Rozdziel 6.)
-S prawd zic pasek klinowy (patrz rys. F, strona 3). Odkreci kratk ochronna paska klinowo (14). Sprawdzic pasek klinowy, w razie potrzeby naprzej c lub wymienic. Aby skorygowac naprzenie paska klinowo, odkreci cztery sruny przy podstawie silnka i przysunac silnik. Ponownie dokreci sbrzy przy podstawie silnka. Zamontowac z powrotem kratk ochronna paska klinowo (14).
Po 1000 godzin roboczych
-Zleci przeglad w specializycznym warsztacie. Przestereganie tej procedure pozwala znaczofty wydluzyc zwyotnosc sprezkari.
8.3 Przechowywanie urzadzenia
- Wylaczyc urzadzenie i wyjac wtyczke zgniazdka.
- Zredukowac cisnienie w zbiorniku cisnienowym i wszystich podlacznych narędziach pneumatycznych.
- Spuscić kondensat ze zbiornika cisniemiowego poprzej spust kondensatu (3).
- Przechowywać urzadzenia w sposob uniemozliawijczyngo uruchomienie przysz odny niupowaznione.
- Nie ukladać urzadzenia na boku. Możewciekać olej!
Uwaga!
Nie przechowywać urzadzenia bez odpwiedniego zabeziepieczenia na powietrz u ani wgilgotnym otoceniu.
W przypadku rzyka zamarzniecia
Uwaga!
Niska temperatura (< 5^) powoduje uszkodzenie urzadzenia i osprzetu, poniewaz zawsze znajduje sie w nich woda! W przypadku zagrozenia ujemnymi temperaturi zdemontowac urzadzenia wraz z akcesoriami i przechowa w mięscu zabeźpieczonym przyd mrozem.
9. Naprawa
Niebepezieczneistwo!
Napraw urzadzenia moga dokonywać wyłacznie elektrycy!
W sprawie napraw urzadzeni Metabo nalezy
zwracać sie do przystawcielstwa Metabo.
Adresy są dostepne na stronie www.metabo.com.
Wykazy częci zamiennych现阶段 sąbać pod adresem www.metabo.com.
10. Ochronaśrodowiska
Niebepezieczneistwo!
Kondensat spuszczany ze zbiornika ciasnieniwogo zawiera pozostafty sleju i/lub zanieczyszczenia szkodlwe dl srodowska. Przekacz kondensat do przejisowej utylizacji za posrechnictwem owiedwnich punktow zbierania odpadow!
Niebezpieczestrwo!
Kondensat spuszczany z filtroreduktora zaierawa pozostaiosci oleju i/lub zanieczyszczenia szkodliwe dla srodowsiska. Przekaza kondensat do przypesijew utyilizcjza za posrecludntemw odpowiednich punktow zbierania opadow!
Niebezpieczierstwo!
Przepracowany olej ze spreżarki przykazac do przypieszopoj utylizacja za posrechnictwem odpowiednich punktów zbierania odpadów!
Przestręgać krajowych przyepsów dotycznych usuwania i recylingu zuzytych urzadźne, opakowanji akcesiorów.
Dotczy tylko parishw UE: nie wolno wyrzucac urzadzen wra z odpadami komunalnym! Zgodnie z dyrektywa
europejska 2002/96/WE o zuzytych urzadzeniach elektrycznych i elektronicznych oraz jej implementacja w prawodawstwie krajowym zuzyte urzadzenia musza byc segregowane i poddawane odzyskowski surowcowy wtornych zgodnia z przyepamisi o ochrioneŚrodwiska.
11. Problemy i zaklocenia
Niebezpieczestewo!
Przed przystapieniem do jakichkolwiek prac przy urzadzeniu:
Wylaczy urzadzenia. Wyciagnac wyczke z gniażda. Odczekac do caikowitego zatrzymania urzadzenia. Upewnic sie, ze w urzadzeniu oraz wzysztkich uzywanych narędziach pneumatycznych i elementach osrźtu zostalo zrezdukowane ciṣnienie. Odczekac do ostygniecia urzadzenia oraz wzysztkich uzywanych narȩdzi pneumatycznych i osrźtu.
Inne pracze niz opisane w niniejszym rodziale moga byc wykonywane wylacznie przy zewykalifikowanych elektrykow lub filie serwis w danym kraju.
Po ukończeniu wszelkich prac przy urzadzeniu:
Ponownie wączy wsystkie elementy
zabepieczaję i sprawdzić ich dzialanie.
Upewnicie, ze wewnatrz urzadzenia nie ma zadnych narźedzi ani innych podobnych przydmiotów.
Sprzarka niedziaja:
- Brak napiecia sieciowego.
-Spreadzic kabel,wtyczke,gniazdko i bezpiecznik.
Zbyt riskie napiecie sieciowe.
-Uzyc przypadku zimnégo urzadzenia: unika uzywania przyzluzacy. W przypadku zimnégo urzadzenia: zredukowac cisnienie w zbiorniku cisnieniowym.
POLSKIpl
- Spręzarka zostafa wylączona w trakcie pracy poprzej wymiągniȩcie wtyczki z gniaźdka.
-Wyłaczyć napijierw spreźarke za pomocamy węlącznika/wyłącznika (8), nastepnie ponownie wȩciezyc.
- Przegrzanie silnika, na przykład wskutek niedostatecznégo chlodzenia (zasloniete zebaerkachchodźęc).
-Wyłaczyc spreżarke za pomoczą wącznika/ wyłacznika (8).
- Usunar przyczynę przyegrzania. OdczekAAC okato dziesieciu minut do ostygniędia
-Tylko w urzadzeniach z silnikiem prudu przemienego: sprawdzić wylacznik ochronny silnika (18), w razie potrzeby właczy ponownie poprzej wciȩść, patrz rys. J, strona 3.
-Ponownie wlaczyc sprezarka za pomocagwcznika/wlacznika (8).
Sprzarka nie wylwarza dostatecznogo csi;nienia.
Nieszczelny spust kondensatu.
-Sprawdzić,czyspustkondensatu(3) jest zamknigty.
- Sprawdzić uszczelke s Ruby spustowej, w razie potrzeby wymienc.
Nieszczelny zawor zwrotny.
-Zleci naprawe zaworu zwrotnego w specialistyzonym warsztacie.
Naręździa pneumatyczne nie są zasilane dostatecznym ciśnieniem.
Regulator cijsnienie nie jest dostatecznie otwarty.
- Odkrećić regulator cisniena (6) na Większa przypepustowość.
Nieszczelny wąz pneumatycznych międź spreżarka a narędziejm pneumatycznym.
- Sprawdzić wąź pneumatyczny; w razie potrzeby wymiennie uzskodzone elementy.
12. Dane techniczne
Wyjasnienia do informaci podanych na stronie 3. Prawo do zmian zwiazanych z postepem technicznym zastrzezone.
A = w y d a j F = wydajnosc na tloczeniu L_eff = efektywny wydatek powietrza przy 80 % makes. cisnienia
p=maks.cisnienie V = w i e I k
a =liczbawjscpowietrza
z =liczba cylindrow
Nm =moment dokrecajacy招投标 z libem cylindrycznym
n0 =maks.prdkośc obrotowa P1 =nominalny pobór mocy
U = n a p i eciezasilandia
=pradznamionowy
F=min.zabezpieczenie
IP =stopien ochry
G =maksymalna dlugosc calkowita i przykrj zyfw przedluazaczach
A = w y m i Tmax =maks. temperatura pracy/ natachow-sporic
przechowwania Tmin =min. temperatura pracy/ przechowwania
Oel=ilošć i parametry wymienianego oleju (zaležnie od modelu)
m =c i Čežar
^* = zywotnosc niedtorych componentow, na przyklad uzeczeli w zaworze zwrotnym, ulega znacznemu skroceniu w prypadku uzytkowania sprezarki przy wysockiej temperaturze (maksymalnej temperaturze prac/ przechowywania i wyzszej).
** w przypadku temperatury ponizej min. temperature prac/pritchowywania istoniej rzyko zamarzniecia kondensatu w zbiorniku ciśnieniowym.
Zamieszczone dane techniczne podlegaja tolerancji (odpowsiednio do obwiatzujacych standardów).
Wartosci emisi
Wartosci te pozwalaja oszacowac emisje
urzadzenia i porońca rożne wersje urzadzen. W.
zaleznosci od warunków uzytkowania, stanu
.
urzadzenia lub narędzi roboczych rzechywiste obłowienie要去bymiwcsks zubmielez.
Podczas dokonywanej oceny nalezy uwzględnic przerwy w przypr y fazy mniejszego obciazenia. Na podstawie odpowiednio dopasowanych wartosci szacunkowych okresić srodki ochrony dla uzytkownika, np. dziatania organizacjane.
Typowe poziomy halasu w ocenie A:
LpA =poziom cijsnienia akustycznego
LWA =poziom mocy akustycznej
LWA(M) =poizom mocy akustycznej zmierzony stosownie do 2000/14/WE
LWA(G) = gwarantowany poziom mocy
akustycznej stosownie do 2000/14/WE
K_D A K_WA = piepewnosc pomiarowa
Nosić ochronniki slchu!
Informacja na tabliczce znamionowej:
A Producent
B Numer artykutu, wersji, seriii
C Nazwa urzadzenia
D Napiecie zasilania / czestotliwość
E Nominalny podór mocy
F Prad znamionowy / stopien ochry
G Maks. prędkość obrotowa
H Maks. cisnienie
I Znak CE - niniejsze urzadzenia spehnia wymogi dyrektyw UE stosownie do deklaracion zgodnosci
J Rok produksi
K Wydajnosc na samsussaniu
L Wydajnosc na tloczeniu
M Prędkość obrotowa spreżarki
N Liczba cylindrów
Wielkosc zbiornika
PoSymbostodpbiobika(patrzrozdzial 10.)
y
d
t.x
zer.xwys.)
