MANUALE UTENTE Mega 580200 D METABO

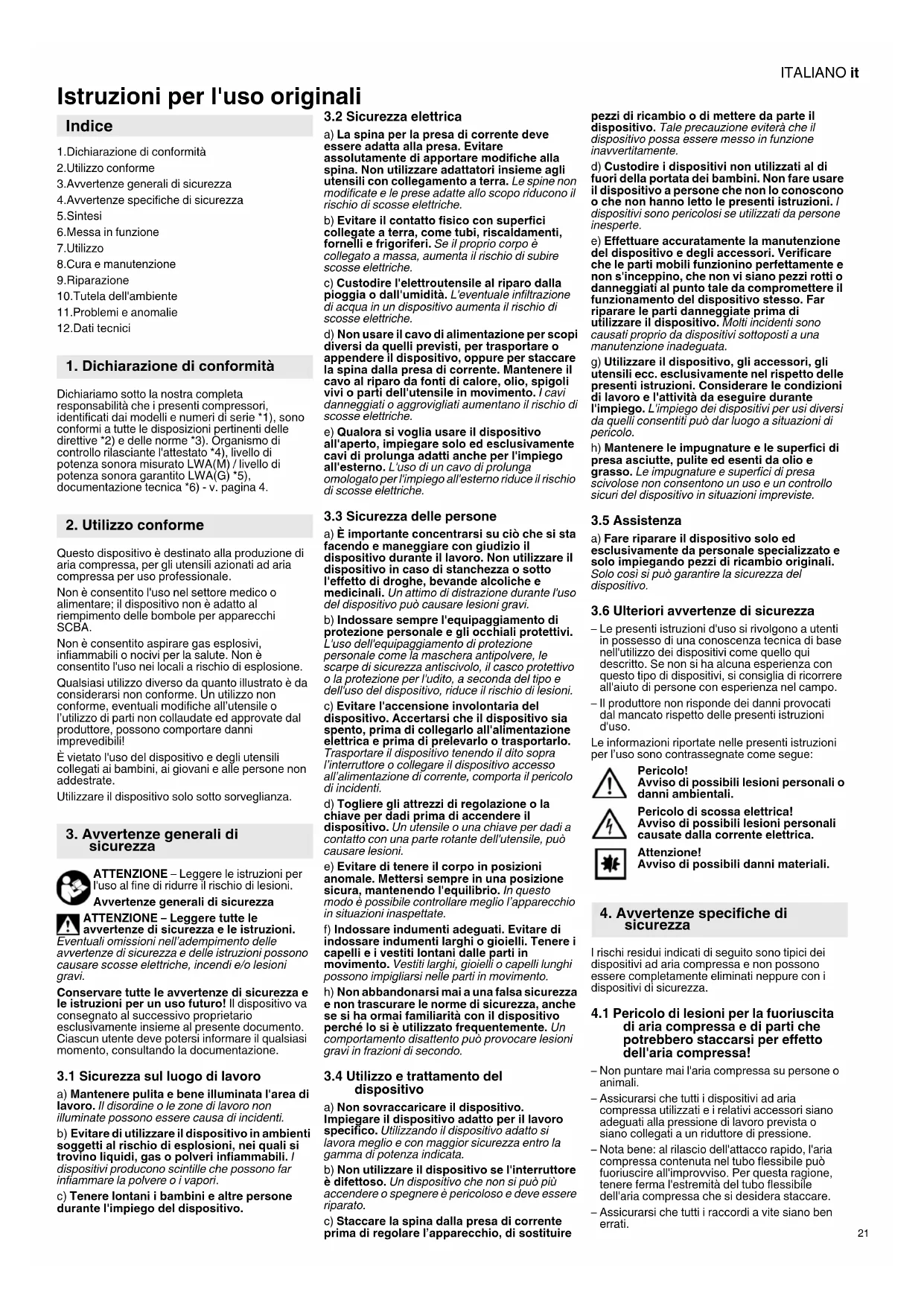

Istruzioni per l'uso originali 1.Dichiarazione di conformità 2.Utilizzo conforme 3.Avvertenze generali di sicurezza 4.Avvertenze specifiche di sicurezza 5.Sintesi 6.Messa in funzione 7.Utilizzo 8.Cura e manutenzione 9.Riparazione 10.Tutela dell'ambiente 11.Problemi e anomalie 12.Dati tecnici Dichiariamo sotto la nostra completa responsabilità che i presenti compressori, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Organismo di controllo rilasciante l'attestato *4), livello di potenza sonora misurato LWA(M) / livello di potenza sonora garantito LWA(G) *5), documentazione tecnica *6) - v. pagina 4. Questo dispositivo è destinato alla produzione di aria compressa, per gli utensili azionati ad aria compressa per uso professionale. Non è consentito l'uso nel settore medico o alimentare; il dispositivo non è adatto al riempimento delle bombole per apparecchi SCBA. Non è consentito aspirare gas esplosivi, infiammabili o nocivi per la salute. Non è consentito l'uso nei locali a rischio di esplosione. Qualsiasi utilizzo diverso da quanto illustrato è da considerarsi non conforme. Un utilizzo non conforme, eventuali modifiche all’utensile o l’utilizzo di parti non collaudate ed approvate dal produttore, possono comportare danni imprevedibili! È vietato l'uso del dispositivo e degli utensili collegati ai bambini, ai giovani e alle persone non addestrate. Utilizzare il dispositivo solo sotto sorveglianza. ATTENZIONE – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni. Avvertenze generali di sicurezza ATTENZIONE – Leggere tutte le avvertenze di sicurezza e le istruzioni. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro! Il dispositivo va consegnato al successivo proprietario esclusivamente insieme al presente documento. Ciascun utente deve potersi informare il qualsiasi momento, consultando la documentazione.

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate possono essere causa di incidenti. b) Evitare di utilizzare il dispositivo in ambienti soggetti al rischio di esplosioni, nei quali si trovino liquidi, gas o polveri infiammabili. I dispositivi producono scintille che possono far infiammare la polvere o i vapori. c) Tenere lontani i bambini e altre persone durante l'impiego del dispositivo.

3.2 Sicurezza elettrica

a) La spina per la presa di corrente deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insieme agli utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumenta il rischio di subire scosse elettriche. c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un dispositivo aumenta il rischio di scosse elettriche. d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere il dispositivo, oppure per staccare la spina dalla presa di corrente. Mantenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti dell'utensile in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e) Qualora si voglia usare il dispositivo all'aperto, impiegare solo ed esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.

3.3 Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio il dispositivo durante il lavoro. Non utilizzare il dispositivo in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso del dispositivo può causare lesioni gravi. b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. L'uso dell'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antiscivolo, il casco protettivo o la protezione per l'udito, a seconda del tipo e dell'uso del dispositivo, riduce il rischio di lesioni. c) Evitare l'accensione involontaria del dispositivo. Accertarsi che il dispositivo sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. Trasportare il dispositivo tenendo il dito sopra l’interruttore o collegare il dispositivo accesso all’alimentazione di corrente, comporta il pericolo di incidenti. d) Togliere gli attrezzi di regolazione o la chiave per dadi prima di accendere il dispositivo. Un utensile o una chiave per dadi a contatto con una parte rotante dell'utensile, può causare lesioni. e) Evitare di tenere il corpo in posizioni anomale. Mettersi sempre in una posizione sicura, mantenendo l'equilibrio. In questo modo è possibile controllare meglio l’apparecchio in situazioni inaspettate. f) Indossare indumenti adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli e i vestiti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza, anche se si ha ormai familiarità con il dispositivo perché lo si è utilizzato frequentemente. Un comportamento disattento può provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento del

dispositivo a) Non sovraccaricare il dispositivo. Impiegare il dispositivo adatto per il lavoro specifico. Utilizzando il dispositivo adatto si lavora meglio e con maggior sicurezza entro la gamma di potenza indicata. b) Non utilizzare il dispositivo se l'interruttore è difettoso. Un dispositivo che non si può più accendere o spegnere è pericoloso e deve essere riparato. c) Staccare la spina dalla presa di corrente prima di regolare l’apparecchio, di sostituire pezzi di ricambio o di mettere da parte il dispositivo. Tale precauzione eviterà che il dispositivo possa essere messo in funzione inavvertitamente. d) Custodire i dispositivi non utilizzati al di fuori della portata dei bambini. Non fare usare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. I dispositivi sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione del dispositivo e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compromettere il funzionamento del dispositivo stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da dispositivi sottoposti a una manutenzione inadeguata. g) Utilizzare il dispositivo, gli accessori, gli utensili ecc. esclusivamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e l'attività da eseguire durante l'impiego. L'impiego dei dispositivi per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo. h) Mantenere le impugnature e le superfici di presa asciutte, pulite ed esenti da olio e grasso. Le impugnature e superfici di presa scivolose non consentono un uso e un controllo sicuri del dispositivo in situazioni impreviste.

a) Fare riparare il dispositivo solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. Solo così si può garantire la sicurezza del dispositivo.

3.6 Ulteriori avvertenze di sicurezza

– Le presenti istruzioni d'uso si rivolgono a utenti in possesso di una conoscenza tecnica di base nell'utilizzo dei dispositivi come quello qui descritto. Se non si ha alcuna esperienza con questo tipo di dispositivi, si consiglia di ricorrere all'aiuto di persone con esperienza nel campo. – Il produttore non risponde dei danni provocati dal mancato rispetto delle presenti istruzioni d'uso. Le informazioni riportate nelle presenti istruzioni per l’uso sono contrassegnate come segue: Pericolo! Avviso di possibili lesioni personali o danni ambientali. Pericolo di scossa elettrica! Avviso di possibili lesioni personali causate dalla corrente elettrica. Attenzione! Avviso di possibili danni materiali. I rischi residui indicati di seguito sono tipici dei dispositivi ad aria compressa e non possono essere completamente eliminati neppure con i dispositivi di sicurezza.

4.1 Pericolo di lesioni per la fuoriuscita

di aria compressa e di parti che potrebbero staccarsi per effetto dell'aria compressa! – Non puntare mai l'aria compressa su persone o animali. – Assicurarsi che tutti i dispositivi ad aria compressa utilizzati e i relativi accessori siano adeguati alla pressione di lavoro prevista o siano collegati a un riduttore di pressione. – Nota bene: al rilascio dell'attacco rapido, l'aria compressa contenuta nel tubo flessibile può fuoriuscire all'improvviso. Per questa ragione, tenere ferma l'estremità del tubo flessibile dell'aria compressa che si desidera staccare. – Assicurarsi che tutti i raccordi a vite siano ben errati. Indice

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

– Non riparare personalmente l'apparecchio! Solo il personale tecnico può riparare i compressori, i serbatoi a pressione e i dispositivi ad aria compressa.

4.2 Pericolo di aria compressa

contenente olio! – Utilizzare aria compressa contenete olio, esclusivamente per gli utensili ad aria compressa appositamente predisposti. – Non utilizzare un tubo flessibile per aria compressa contenente olio con utensili ad aria compressa non predisposti per l'uso di aria compressa contenente olio. – Non gonfiare con aria compressa contenente olio le gomme delle autovetture o altro. – Con i filtri adeguati è possibile eliminare le particelle d'olio dall'aria compressa. Questo consente di utilizzare un compressore lubrificato ad olio anche per gli utensili ad aria compressa che richiedono aria priva di olio.

4.3 Pericolo di ustione sulle superfici

delle parti a contatto con l'aria compressa! – Far raffreddare il dispositivo prima degli interventi di manutenzione.

4.4 Pericolo di lesioni e di

schiacciamento per effetto delle parti mobili! – Non mettere in funzione il dispositivo se non sono montati i sistemi di protezione previsti. – Ricordare che il dispositivo si accende automaticamente al raggiungimento della pressione minima! – Prima di qualsiasi intervento di manutenzione, accertarsi che l'utensile sia scollegato dalla rete elettrica. – Al momento dell'accensione (ad esempio in seguito ad interventi di manutenzione), accertarsi che non siano rimasti attrezzi di montaggio o parti sciolte all'interno del dispositivo.

4.5 Pericolo causato da protezione

personale insufficiente! – Indossare le protezioni acustiche. – Indossare gli occhiali protettivi. – Indossare una maschera respiratoria durante i lavori che generano polvere, gas, nebbia o vapori nocivi. – Indossare indumenti da lavoro adeguati. – Indossare calzature antiscivolo.

4.6 Pericolo causato da eventuali

difetti del dispositivo! – Effettuare la manutenzione dell'elettroutensile e dei relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione. – Controllare sempre l'integrità del dispositivo prima del funzionamento: Prima di continuare ad utilizzare l'apparecchio, occorre ispezionare accuratamente i dispositivi di sicurezza o i componenti leggermente danneggiati, al fine di verificarne l'integrità e il corretto funzionamento. Un apparecchio danneggiato potrà essere riutilizzato soltanto dopo che è stato riparato a regola d'arte. – Verificare che le parti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e adempiere a tutti i requisiti necessari per garantire il corretto funzionamento dell'elettroutensile. – I dispositivi di protezione o i componenti eventualmente danneggiati devono essere adeguatamente riparati o sostituiti da un'officina specializzata e riconosciuta.

4.7 Ulteriori avvertenze di sicurezza

– Osservare in particolare le indicazioni specifiche di sicurezza contenute nei vari capitoli. – Attenersi ad eventuali prescrizioni delle associazioni di categoria o di protezione antinfortunistica, relative all’utilizzo di compressori e utensili ad aria compressa. – Osservare le prescrizioni relative all'uso di impianti soggetti all'obbligo di sorveglianza. – Durante l'uso e lo stoccaggio del dispositivo, tenere conto del fatto che la fuoriuscita di condensa e di altri mezzi d'esercizio può inquinare l'area circostante e nuocere all'ambiente. – Tenere in debita considerazione gli effetti dell'ambiente circostante.

4.8 Simboli sul dispositivo (secondo il

modello) Leggere le istruzioni per l'uso. Avviso di pericolo di lesioni personali in seguito al contatto con parti roventi. Indossare gli occhiali protettivi. Indossare le protezioni acustiche. Avviso di pericolo di avvio automatico. Avviso di pericolo per tensione elettrica. Livello di potenza sonora garantito. Attenzione al senso di rotazione.

4.9 Dispositivi di sicurezza

Valvola di sicurezza La valvola di sicurezza (4) a molla si innesca se viene superata la massima pressione consentita. Vedere pagina 2. 1Compressore 2 Serbatoio a pressione 3 Scarico condensa 4Valvola di sicurezza 5 Manometro pressione di regolazione 6 Regolatore di pressione 7 Manometro pressione caldaia 8 Interruttore ON/OFF 9 Filtro dell'aria/scatola del filtro dell'aria 10 Tappo a vite dell'olio 11 Tubo di livello dell'olio 12 Vite di scarico dell'olio 13 Attacco aria compressa (attacco rapito, non premontato), aria compressa non regolata 14 Griglia di protezione per cinghia trapezoidale 15 Maniglia di trasporto 16 Riduttore di pressione del filtro 17 Attacco per aria compressa (attacco rapido), aria compressa regolata, filtrata, esente da olio 18 Salvamotore *

• secondo il modello e l'equipaggiamento

6.1 Assemblaggio (secondo il modello)

1. Montare le ruote come illustrato (figura A,

2. Montare il raccordo dell'aria compressa (13)

come illustrato (figura B, pagina 3).

6.2 Controllo dello scarico della

condensa Assicurarsi che lo scarico della condensa (3) sia chiuso.

6.3 Controllo del livello dell'olio

Controllare il livello dell'olio del compressore sul tubo di livello (11). Se necessario, rabboccare olio fino a metà del tubo di livello (11). Per la qualità dell'olio, consultare il capitolo 12. Dati tecnici.

1. Svitare il tappo a vite dell'olio (10).

2. Versare olio fino a metà del tubo di livello (11)

3. Riapplicare il tappo a vite dell'olio (10).

Il luogo d'installazione del dispositivo deve soddisfare i seguenti requisiti: – essere asciutto e protetto dal gelo; – avere un sottofondo stabile, orizzontale e piano. Pericolo! Un'installazione errata può causare incidenti gravi. – Fissare il dispositivo in modo che non possa spostarsi sulle ruote, ribaltarsi o scivolare. – I dispositivi di sicurezza e gli organi di comando devono essere sempre facilmente accessibili. – Non posare il dispositivo sul fianco. Può fuoriuscire dell'olio!

– Non posare il dispositivo sul fianco. Può fuoriuscire dell'olio! – Non tentare di spostare il dispositivo tirandolo per il tubo o per il cavo di alimentazione. Per il trasporto utilizzare l'apposita maniglia (15).

7.1 Allacciamento alla rete

Pericolo! Tensione elettrica. Utilizzare l'utensile elettrico solamente in un ambiente asciutto. Collegare l'apparecchio esclusivamente a una fonte di corrente elettrica con le seguenti caratteristiche: Le prese devono essere installate secondo le prescrizioni, collegate a terra e controllate; la protezione deve essere conforme ai dati tecnici. Posare il cavo di alimentazione in modo tale che non sia causa di disturbo e non possa essere danneggiato durante il lavoro. Verificare ogni volta che il dispositivo sia spento, prima di collegare il connettore alla presa. Proteggere il cavo di alimentazione dal calore, dai liquidi aggressivi e dagli spigoli vivi. Utilizzare solo prolunghe con un diametro adeguato (capitolo 12. Dati tecnici). Utilizzare prolunghe per esterni. Per gli esterni, utilizzare soltanto cavi di prolunga omologati e debitamente contrassegnati. Non spegnere il compressore scollegando il cavo di alimentazione, ma utilizzare l'interruttore ON/ OFF. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA. Nel modello a corrente trifase: controllare il senso di rotazione! Secondo la fase, è possibile che il motore giri nel senso errato. Questo può causare danni al dispositivo. Per questa ragione, verificare il senso di rotazione dopo ogni nuovo collegamento. La puleggia del compressore deve girare nella direzione indicata dalla freccia (sulla griglia di protezione della cinghia trapezoidale (14)). Se la direzione è errata, occorre invertire le fasi della spina di alimentazione.

1. Estrarre la spina di alimentazione dalla presa.

2. Con un cacciavite, invertire le fasi come

illustrato (figura C, pagina 3): spingere leggermente l'interruttore con un cacciavite e girarlo di 180°.

7.2 Produzione di aria compressa

1. Accendere il dispositivo con l'interruttore ON/

OFF (8) e attendere il raggiungimento della

6. Messa in funzione

7. UtilizzoITALIANO it

massima pressione della caldaia (il compressore si disattiva). La pressione della caldaia viene visualizzata sull'apposito manometro (7). Attenzione! La pressione di regolazione impostata non può essere più elevata della massima pressione d'esercizio degli utensili ad aria compressa collegati!

2. Impostare la pressione di regolazione sul

regolatore di pressione (6). La pressione di regolazione attuale viene visualizzata sull'apposito manometro (5).

3. Collegare il tubo flessibile dell'aria compressa

al relativo attacco: – Attacco per aria compressa (13) non regolata, non filtrata – Attacco per aria compressa (17) regolata, filtrata, esente da olio

4. Collegare l'utensile ad aria compressa. Ora si

può lavorare con l'utensile ad aria compressa.

5. Spegnere il dispositivo se non si prevede di

continuare a utilizzarlo a breve. Quindi, staccare la spina di alimentazione.

6. Scaricare quotidianamente la condensa del

serbatoio a pressione dallo scarico della condensa (3). Pericolo! Prima di qualsiasi intervento sul dispositivo: Spegnere il dispositivo. Estrarre la spina di alimentazione dalla presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati. Dopo ogni intervento sul dispositivo: Riapplicare tutti i dispositivi di sicurezza e controllarne il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno. Gli interventi di manutenzione o riparazione più complessi di quelli descritti nel presente capitolo sono riservati ai tecnici specializzati.

8.1 Informazioni importanti

Le operazioni di manutenzione e controllo devono essere programmate ed eseguite secondo le prescrizioni, in base all'installazione e al funzionamento del dispositivo. Le autorità di controllo hanno il diritto di consultare la documentazione originale.

8.2 Manutenzione ordinaria

Attenzione! Sul nuovo compressore (1) verificare le coppie di serraggio delle viti a testa cilindrica (capitolo

12. Dati tecnici) dopo le prime 50 e 250 ore

d'esercizio. Prima di ogni inizio lavori – Controllare l'integrità dei tubi flessibili dell'aria compressa e sostituire all'occorrenza. – Verificare che i raccordi filettati siano saldamente in sede e, all’occorrenza, riserrarli. – Controllare l'integrità dei cavi di collegamento e, se necessario, farli sostituire da un tecnico elettricista. Ogni giorno – Scaricare la condensa del serbatoio a pressione dall'apposito scarico (3). Ogni 50 ore d'esercizio – Pulire il filtro dell'aria (9) (figura E, pagina 3). – Controllare il livello dell'olio del compressore sul tubo di livello (11) e rabboccare all'occorrenza. (Vedere il capitolo 6.) – Scaricare la condensa dal riduttore di pressione del filtro (16). Ogni 250 ore d'esercizio – Pulire il filtro dell'aria (9) oppure sostituirlo (figura E, pagina 3). – Pulire o sostituire il filtro dell'aria nel riduttore di pressione del filtro. (Figura D, pagina 3). Ogni 500 ore d'esercizio – Scaricare completamente l'olio dalla vite di scarico (12) e sostituirlo con olio nuovo. (Vedere il capitolo 6.) – Controllare la cinghia trapezoidale (figura F, pagina 3): Svitare la griglia di protezione della cinghia trapezoidale (14). Controllare la cinghia trapezoidale e, se necessario, regolare la tensione o sostituirla. Per regolare la tensione della cinghia, svitare le quattro viti alla base del motore e spostare il motore. Serrare nuovamente le viti alla base del motore. Rimontare la griglia di protezione della cinghia trapezoidale (14). Dopo 1000 ore d'esercizio – Affidare l'ispezione a un'officina specializzata. Questo prolunga notevolmente la durata del compressore.

8.3 Conservazione del dispositivo

1. Spegnere il dispositivo e scollegarlo

dall'alimentazione elettrica.

2. Depressurizzare tutti i serbatoi a pressione e

gli utensili ad aria compressa collegati.

3. Scaricare la condensa del serbatoio a

pressione dall'apposito scarico (3).

4. Conservare il dispositivo in modo che non

possa essere messo in funzione da persone non autorizzate.

5. Non posare il dispositivo sul fianco. Può

fuoriuscire dell'olio! Attenzione! Non conservare l'utensile senza protezione all'aperto o in ambienti umidi. Per il rischio di gelo Attenzione! Il gelo (< 5 °C) causa danni irreparabili all'apparecchio e agli accessori, poiché essi contengono costantemente acqua! In caso di pericolo di gelo, smontare il dispositivo e gli accessori e conservarli al riparo dal gelo. Pericolo! Le riparazioni di questi dispositivi sono riservate esclusivamente ai tecnici elettricisti specializzati! Nel caso di utensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Pericolo! La condensa del serbatoio a pressione contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati! Pericolo! La condensa del riduttore di pressione del filtro contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati! Pericolo! Smaltire l'olio esausto del compressore nel rispetto dell'ambiente, presso i centri di raccolta specializzati! Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. Solo per i Paesi UE: Non gettare i dispositivi nei rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco- compatibile. Pericolo! Prima di qualsiasi intervento sul dispositivo: Spegnere il dispositivo. Estrarre la spina di alimentazione dalla presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati. Gli interventi non trattati nel presente capitolo sono riservati ai tecnici elettricisti o al centro di assistenza del paese di utilizzo del dispositivo. Dopo ogni intervento sul dispositivo: Riapplicare tutti i dispositivi di sicurezza e controllarne il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno. Il compressore non si avvia:

• Tensione di rete assente. –Controllare cavo, connettore, presa e fusibile.

• Tensione di rete troppo bassa. – Utilizzare solo prolunghe con un diametro adeguato (capitolo 12. Dati tecnici). Se il dispositivo è freddo: evitare la prolunga. Se il dispositivo è freddo: depressurizzare il serbatoio a pressione.

• Il compressore è stato disattivato mediante estrazione della spina di alimentazione, mentre era in funzione. – Spegnere il compressore mediante l'interruttore ON/OFF (8) e riaccenderlo.

• Surriscaldamento del motore, ad esempio per raffreddamento insufficiente (alette di raffreddamento coperte). – Disattivare il compressore con l'interruttore ON/OFF (8). – Rimuovere la causa del surriscaldamento. Far raffreddare per circa dieci minuti. – Solo per la versione con motore trifase: controllare l'interruttore salvamotore (18), eventualmente premere per resettarlo. Figura J, pagina 3. – Riaccendere il compressore con l'interruttore ON/OFF (8). Il compressore funziona senza generare pressione sufficiente.

• Mancata tenuta dello scarico della condensa. – Assicurarsi che lo scarico della condensa (3) sia chiuso. – Controllare la guarnizione della vite di scarico e sostituirla all'occorrenza.

• Mancata tenuta della valvola di non ritorno. – Far revisionare la valvola di non ritorno presso un'officina specializzata. L'utensile ad aria compressa non riceve pressione sufficiente.

• Regolatore di pressione non sufficientemente aperto. – Aprire ulteriormente il regolatore di pressione (6).

• Mancata tenuta del tubo flessibile di raccordo tra compressore e utensile ad aria compressa. – Controllare il tubo di raccordo e sostituire le parti eventualmente danneggiate. Spiegazioni relative ai dati riportati a pagina 3.

8. Cura e manutenzione

10. Tutela dell'ambiente

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. A =potenza di aspirazione F =potenza di riempimento

eff =quantità effettiva fornita con l'80% di max. pressione p=max. pressione V=volume caldaia a=numero uscite d'aria z =numero di cilindri Nm =coppia di serraggio delle viti a testa cilindrica

=assorbimento di potenza nominale U =tensione di collegamento I =corrente nominale F=protezione min. IP =tipo di protezione G =max. lunghezza totale e diametro delle prolunghe A =dimensioni (LxPxH)

max =max. temperatura di stoccaggio/di esercizio *

min =min. temperatura di stoccaggio/di esercizio ** Olio =quantità e qualità dell'olio per il cambio d'olio (secondo il modello) m=peso

• = la durata di alcuni componenti, come la guarnizione della valvola di non ritorno, si riduce notevolmente, se il compressore viene fatto funzionare a temperature elevate (uguali o maggiori della max. temperatura di stoccaggio/di esercizio). ** = se le temperature scendono sotto la temperatura minima di stoccaggio/di esercizio, esiste il pericolo di gelo della condensa nel serbatoio a pressione. I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Tali valori consentono di stimare le emissioni del dispositivo e di raffrontarle con altri dispositivi. In base alle condizioni d'impiego, allo stato del dispositivo o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Livello sonoro classe A tipico

=livello di pressione acustica

=livello di potenza acustica

WA(M) =livello di emissione sonora misurato secondo 2000/14/CE

WA(G) =livello di emissione sonora garantito secondo 2000/14/CE

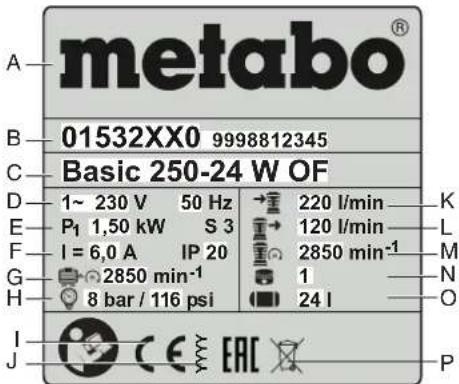

=incertezza Indossare le protezioni acustiche! Indicazioni sulla targhetta identificativa: A Produttore B Codice articolo, numero di versione e numero di serie C Denominazione dell'utensile D Tensione di collegamento/frequenza E Assorbimento nominale di potenza F Corrente nominale/tipo di protezione G Max. regime H Max. pressione I Marchio CE – questo dispositivo è conforme alle direttive UE secondo la dichiarazione di conformità J Anno di fabbricazione K Potenza di aspirazione L Potenza di riempimento M Regime compressore N Numero di cilindri O Volume caldaia P Simbolo smaltimento (capitolo 10.) 1~ 230 V 50 Hz P 1,50 kW S 3 I = 6,0 A IP 20 01532XX0 9998812345 Basic 250-24 W OF
