Mega 580200 D - Kompressor METABO - Gratis bruksanvisning och manual

Varumärke	Metabo
Modell	Mega 580200 D
Produkttyp	Kolvluftkompressor
Strömförsörjning	230 V / 50 Hz (enfas)
Nominell ineffekt	2,2 kW
Maximalt tryck	8 bar
Tankvolym	50 L
Cylinderantal	2
Max motorvarvtal	2850 varv/min
Effektivt luftflöde vid 80 % av maxtryck	200 L/min
Garantierad ljudeffektnivå (LWA)	97 dB(A)
Skyddsklass	IP20
Vikt	45 kg
Mått (L x B x H)	80 x 40 x 65 cm
Smörjning	Olja (mängd: 0,5 L, kvalitet: METABO 100 eller motsvarande)
Drifttemperatur	+5 °C till +40 °C
Regelbundet underhåll	Oljebyte var 500:e timme; rengöring av luftfilter var 50:e timme
Säkerhetsanordningar	Säkerhetsventil, motorskyddsbrytare
Professionell användning	Ja, för tryckluftsverktyg

Vanliga frågor - Mega 580200 D METABO

Hur kontrollerar jag oljenivån i kompressorn?

Oljenivån kontrolleras genom oljekontrollfönstret (11). Den ska vara mitt i fönstret. För att fylla på olja, skruva loss oljepåfyllningslocket (10) och häll i olja av lämplig kvalitet (se tekniska data) upp till märket.

Hur ställer jag in utloppstrycket?

Använd tryckregulatorn (6) för att justera normal tryck. Det inställda trycket visas på normal tryckmanometern (5). Se till att inte överskrida det anslutna verktygets maximala arbetstryck.

Vad gör jag om kompressorn inte startar?

Kontrollera nätspänningen, sladden, kontakten och säkringen. Om spänningen är för låg, använd en förlängningskabel med tillräcklig area. Vid överhettning, stäng av apparaten, låt den svalna i 10 minuter och återställ sedan motorskyddsbrytaren (18) om sådan finns.

Hur tömmer jag kondensvattnet från tanken?

Öppna kondensavloppet (3) som sitter under tanken. Töm kondensvattnet dagligen. Observera: det innehåller oljerester, avfallshantera det miljövänligt.

Vilken typ av olja ska användas och när ska den bytas?

Använd kompressorolja METABO 100 eller motsvarande. Nivån ska kontrolleras var 50:e timme. Fullständigt oljebyte rekommenderas var 500:e drifttimme.

Hur rengör jag luftfiltret?

Skruva loss luftfilterhuset (9) och ta bort filterelementet. Rengör det med tryckluft eller byt ut det. Detta ska göras var 50:e drifttimme.

Kan jag använda oljehaltig tryckluft för att pumpa däck?

Nej, pumpa inte däck med oljehaltig tryckluft. Använd endast oljefri luft för pumpning. Om din kompressor är oljesmord, installera ett lämpligt filter för att få oljefri luft.

Vilka är de viktigaste säkerhetsföreskrifterna?

Bär alltid skyddsglasögon och hörselskydd. Rikta aldrig luftstrålen mot människor eller djur. Före allt arbete, koppla bort apparaten och se till att den inte är trycksatt. Läs noggrant igenom hela bruksanvisningen.

Hur transporterar jag kompressorn?

Använd transporthandtaget (15). Dra aldrig apparaten i slangen eller nätsladden. Lägg inte apparaten på sidan för att undvika oljeläckage.

Var hittar jag reservdelar?

Reservdelslistor finns på www.metabo.com. För reparationer, kontakta en Metabo-representant eller en auktoriserad specialverkstad.

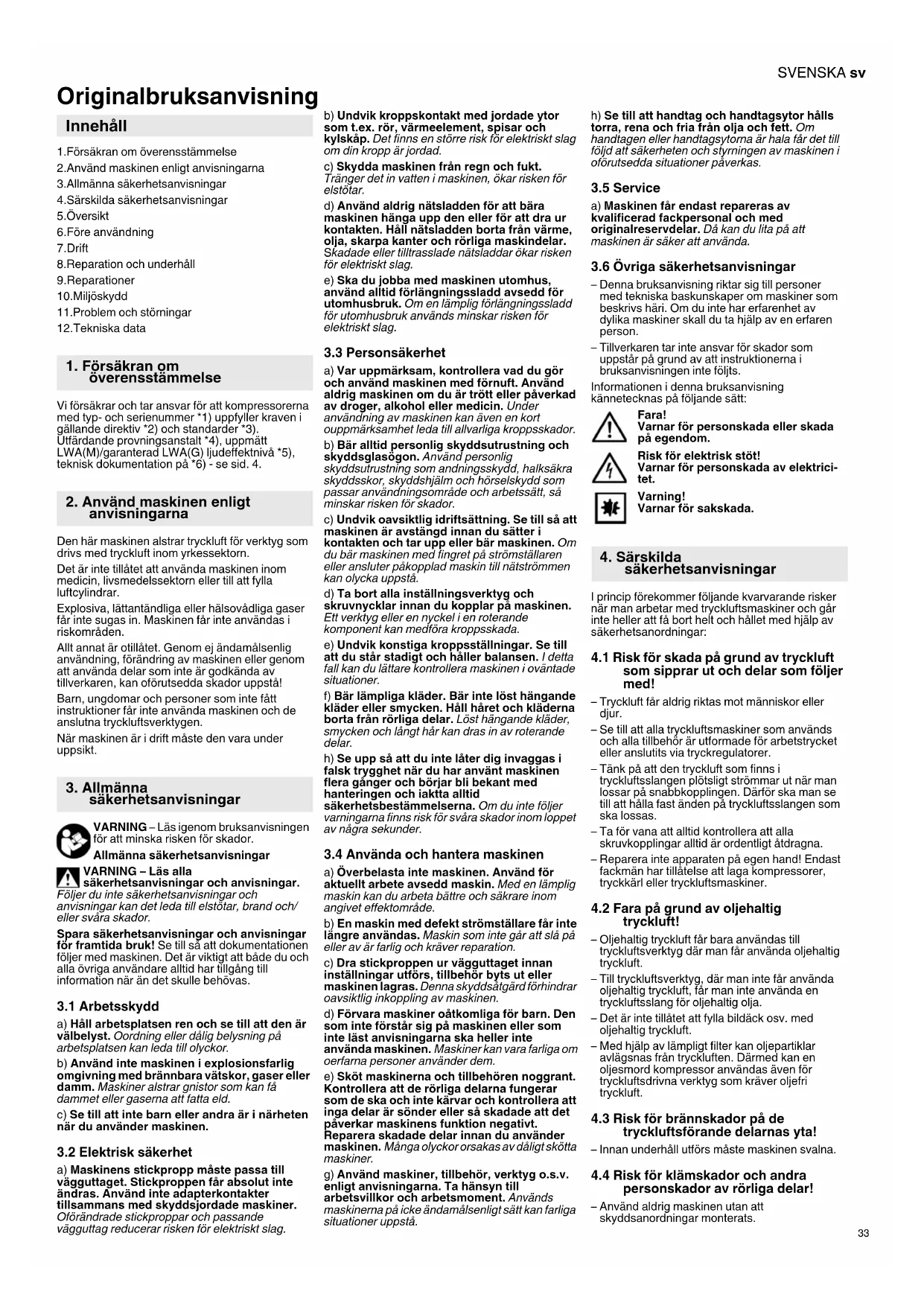

BRUKSANVISNING Mega 580200 D METABO

1.Forsakran om overensstammelse
2.Anvand maskinen enligt anvisingarna
3.Allmanna sakerhetsanvisningar
4.Sarskilda sakerhetsanvisningar
5.Oversikt
6.Fore anvandning
7.Drift
8.Reparation och underhall
9.Reparationer
10.Miljöskydd
11.Problem och störmingar
12.Tekniska data

1. Forsakran om overensstammelse

Vi forsakrar och tar ansvar for att kompressorerma med typ- och serienummer *1) uppyller kraven i gallande direktiv *2) och standarder *3). Utfardande provningsanstalt *4), upmatt LWA(M)/garanterad LWA(G) ljudeffektniva *5), teknsik dokumentation pa *6)- se sid. 4.

2. Använd maskinen enlgit anvisingarna

Den har maskinen alstrar tryckluft for verktyg som drivs med tryckluft inom yrkessektorn.

Det ar inte tillatet att anvanda maskinen inom medicin, livsemedlssektorn ell till att fylla luftcylindrar.

Explosiva, lättantändiga eller halsovådliga gaser fär inte sugas in. Maskinen fär inte användas i riskområden.

Allt annat ar ottilatet. Genom ej andamalsenlig anvandning, foranding av maskinen erer genom att annvanda delar som inte ar godkanda av tilverkaren, kan oforutsedda skador uppsta!

Barn,ungdomar och personer som inte fatt instruktioner far inte anvanda maskinen och de ansolutna tryckluftsverktygen.

När maskinen ar i drift mäste den vara under uppsikt.

3. Allmanna sakerhetsanvisiningar

VARNING-Lasigenbbruksanvisingen for att minska risken for skador. Allmanna sakerhetsanvisiningar

VARNING - Läs alla sakerhetsanvisningar och anvisningar. Foljer du inte sakerhetsanvisningar och anvisningar kan det leda till elstotar, brand och/ller svåra skador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk! Se till sa att Dokumentationen foljer med maskinen. Det ar viktigt att bade du och alla ovriga anvandare alltid har tilgangt till information nar an det skulle behovas.

3.1Arbetsskydd

a) Hall arbetsplatsen ren och se till att den ar valbelyst. Oordning erer dalig belysning pa arbetsplatsen kan leda til olyckor.
b) Använd inte maskinen i explosionsfarlig omgivning med brännbara vätskor, gaser erller damm. Maskiner alstrar gnistor som kan fä dammet erller gaserna att fatta eld.
c) Se till att inte barn aller andra ar i narheten\ när du använder maskinen.

3.2 Elektrisk sakerhet

a) Maskinens stickpropp maste passa till vagguttaget. Stickproppen far absolut inte andras. Anvand inte adapterkontakter tillsammans med skyddsjordade maskiner. Oforandrade stickproppar och passande vagguttag reducerar risken for elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t.ex. ror, varmeelement, spisar och kylskap.Det finns en storre risk for elektriskt slag om din kropp ar jordad.
c) Skydda maskinen fran regn och fukt. Tranger det in vatten i maskinen, okar risken for elstotar.
d) Använd aldrig natsladden for att bara maskinen hänga upp den erler for att dra ur kontakten. Häll natsladden borta frän varme, olja, skarpa kanter och rørliga maskindelar. Skadade erller tilltrasslade natsladdar okar risken for elektriskt slag.
e) Ska du jobba med maskinen utomhus, anvand alltid forlangningssladd avsedd for utomhusbruk. Om en lamplig forlangningssladd for utomhusbruk anvands minskar risken for elektriskt slag.

3.3 Personsakerhet

a) Var uppmärksam, kontrollera vad du gör och använd maskinen med fornuft. Använd aldrig maskinen om du ar trött aller paverkad av droger, alcohol ether medicin. Under anvandning av maskinen kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasogon. Använd personlig skyddsutrustning som andningsyydd, halksakra skyddsskor, skyddshjalm och horselskydd som passar användningsomrade och arbetssatt, sä minskar risken for skador.
c) Undvik oavsiktig idrftsattning. Se till sa att maskinen ar avstangd innan du satter i kontakten och tar upp erler bar maskinen. Om du bar maskinen med fingret pa stromstalaren ell er ansluter pakopplad maskin till natstrommen kan olycka uppsta.
d) Ta bort alla installningsverktyg och skruvnycklar innan du koplar pa maskinen. Ett verktyg ell er nyckel i en roterande component kan medfora kroppsskada.
e) Undvik konstiga kroppsstellningar. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kontrollera maskinen i ovändte situationer.
f) Bär lämpiga kläder. Bär inte lost hangende kläder erller smycken. Håll haret och kläderna borta frän rörliga delar. Lõst hangande kläder, smycken och langt här kan dras in av roterande delar.
h) Se upp sa att du inte later dig invaggas i falsk trygghet nár du har anvant maskinen flera ganger och boorjar bli bekant med hanteringen och iakta alltid sakerhetsbestammelserna. Om du inte foljer varningarna finns risk for svara skador inom loppet av nagra sekunder.

3.4 Anvanda och hantera maskinen

a) Überbelastainte maskinen. Använd für aktuell arbete avsedd maskin. Med en lamplig maskin kan du arbeta bättre och säkrare inom angivet effektomräde.
b) En maskin med defekt stromstallare fär inte langre anvandas. Maskin som inte gär att sla på ell er av arflig och kraver reparation.
c) Dra stickproppen ur vagguttaget innan inställingar utfors, tilbehör byts ut ellar maskinen lagras. Denna skyddsagrdforhindrar oavskitlg inkoppling av maskinen.
d) Forvara maskiner oatkomliga for barn. Den som inte forstar sig pa maskinen eller som inte lax anvisingarna sha heller inte anecdva maskinen. Maskiner kan vara farlga om oerfarna personer anvander dem.

e) Skot maskinerna och tillbehören nogrant. Kontrolera att de rørliga delarna fungerar som de ska och inte kärvar och kontrolera att inga delar ar sönder eller sä skadade att det paverkar maskinens Funktion negativ. Reparera skadade delar innan du använder maskinen. Många olyckor orsakas av dåligt sköttamaskiner.
g) Använd maskiner, tillbehör, verktyg o.s.v. enigt anvisingnanga. Ta hansiyn till arbetsvillkor och arbetsmoment. Används maskinerna på icedeändamalsenligt satt kan farliga situationer uppsta.

h) Se till att handtag och handtagsytor halls torra, rena och fria fran olja och fett. Om handtagen eller handtagsytorna ar hala far det till fofj od att sakerheten och styrningen av maskinen i oforutsedda situationer paverkas.

3.5 Service

a) Maskinen fär endast repareras av kvalificerad facppersonal och med originalreservdelar. Da kan du lita pa att maskinen ar saker att anvanda.

3.6 Ovriga sakerhetsanvisningar

Denna bruksanvisning riktar sig till personer med teknska baskunskaper om maskiner som beskrivs har. Om du inte har erfarenhet av dylika maskiner skall du ta hjalp av en erfaren person.
- Tillverkaren tar inte ansvar for skador som uppSTAR na ground av att instruktionerna i bruksanvisnings inte foljts.

Informationen ienna bruksanvisning kannetecknas på foljande satt:

Fara!
Varnar für persanskada aller skada
pà egendom.
Risk for elektrisk stö!
Varnar für personskada av elektriciet.
Varning! Varnar for sakskada.

4. Särskilda sakerhetsanvisiningar

I princip forekomm erfoljande kvarvarande risker nar man arbetar med tryckluftsmaskiner och gär inte heller att fãort helt och hallet med hjäpl av sakerhetsanordninger:

4.1 Risk for skada på grund av tryckluft som sipprar ut och delar som foljer med!

-Tryckluft fãr aldrig riktas mot manniskor ell er djur.
- Se til alla tryckluftsmaskiner som används och alla tilbehör urformade für arbeitstrycket aller anslutits via tryckregulatorer.
-Tank pa att den tryckluft som finns i tryckluftsslangen plotted strommar ut nar man losser pa snabbkopplingen. Darfor skan se til att halla fast anden pa tryckluftsslangen som ske lossass.
-Ta for vana att alltid kontrollera att alla skruvkopplingar alltid ar ordentligt atdragna.
- Reparera inte apparaten på egen hand! Endast fackmän har tillatelse att lava kompressorer, tryckkarl eller tryckluftsmaskiner.

4.2 Fara på grund av oljehaltig tryckluft!

• Oljehaltig tryckluft fár bara anvandas till tryckluftsverktyg dár man fár anvanda oljehaltig tryckluft.
• Till tryckluftsverktyg, dar man inte fár använda oljehaltig tryckluft, fár man inte använda en tryckluftsslang for oljehaltig olja.
  Det ar inte tillatet att fylla bildack osv. med olhehaltig tryckluft.
• Med hjälp av lampligt filter kan oljeparticlar aviagsnas frän tryckluften. Därmed kan en oljesmord kompressor användas även for tryckluftsdrivna verktyg som kraver oljefri tryckluft.

4.3 Risk for brännskador på de tryckluftsförande delarnas yta!

• Innan unterhalb utförs mäste maskinen svalna.

4.4 Risk for klämskador och andra personskador av rörliga delar!

• Använd aldrig maskinen utan att skyddsanordningar monterats.

SVENSKAsv

Tänk pa att maskinen startar automatiskt nar lágsta tryck uppànts! - Kontroliera alltid att sagen inte ár ansluten till elnätet innan du páborjár eventuella servicearben.
- Kontrollera att inga verktyg ell osa delar ligger kvar i elverktyget narr du slar pa det (t.ex. after service).

4.5 Fara p.g.a. av bristande personlig skyddsutrustning!

• Använd hörskydd.
  -Anvand skyddsglasogon.
• Anvand andningsmask när arbeten som alstrandamm utfors ellhsovadligasger,immaEller angor uppstar.
• Använd ratt arbetskläder.
• Använd halkfria skor.

4.6 Fara på grund av brister på sagen!

• Skot om elverktyg och tillbehör ordentlich. Följ serviceanvisningarna.
• Innan maskinen används mäste man alltid kontrollera att det inte finns nagra skador pa maskinen: Innan du använder maskinenigen, Funktionoprova sakerhetsanordninger, skyddsanordninger erller lätt skadade delar. Använd inte maskinen forrän den blivit reparerad av behörig elektriker.
• Kontrollera att de rörliga delarna fungerar felfritt och inte fastnar. Alla delar mäste vara ratt monterade och uppylla smilga driftvillkor for att elverktyget sca fungera felfritt.
• Skadade skyddsanordninger erller delar kraver reparation erller byte av godkand serviceverkstad.

4.7 Ovriga sakerhetsanvisningar

-Las aven de sarskilda sakerhetsanvisingarna i.
respektive kapitel.
-Följ även i ferekommande fall foreskrifter frän yrkesforbundet for skadeprevention vid hantering av kompressorer och tryckluftsverktyg.
-Folj de lagstadgade foreskrifterna om drift av system som kraver overvakning.
Tänk på att kondensat som sipprar ut och andra drivmedel förenar miljön och kan orsaka miljöforstöring nar maskinen används eller vid lagring.
- Kom ihag att även ta hansyn till yttre faktorer.

4.8 Symboler på maskinen (beroende på modelli)

Läs braksanvisningen.

Varning for personskada på grund av att varma maskindelar vidrors.

Använd skyddsglasögon.

Använd hörskysdd.

Varning for automatisk start.

Ta hānsyn till rotationsriktningen.

4.9 Sakerhetsanordningar

Sakerhetsventil

Den fjaderbelastade sakerhetsventilen (4) slar till om hogsta tillatna tryck overskrids.

5. Oversikt

1 Kondensor
2 Tryckkärl
3 Kondensatvlopp
4 Sakerhetsventil
5 Manometer styryck
6 Tryckreglerare
7 Manometer pantryck
8 Pá / av - brytare
9 Luftfilter/luftfilterhus
10 Lasskruv for olja
11 Nivaglas for olja
12 Avtappningsskru for olja
13 Tryckluftsanslutting (snabbanslutting, ej fomonderad), oreglerad tryckluft
14 Skyddsgaller for kilrem
15 Transporthandtag
16 Filtertryckforminskare
17 Tryckluftsanslutting (snabbkoppling), reglerad, filtrerad, osmord tryckluft
18 Motorbrytare *
* beroende på modell/utrustning

6. Färe användning

6.1 Montering (beroende pa modell)

1. Montera hjulen enligt bilden (se bild A, sida 3).
2. Montera tryckluftsanslutningen (13) enigt bilden (se bild B, sida 3).

6.2 Kontrollera kondensatavlopp

Se till att kondensatavloppet (3) ar stangt.

6.3 Kontrollera oljeniva

Kontrollera kondensorns oljeniva i nivaglaset (11). Ev. kan du behova fylla pa med olja upp till mitten pa nivaglaset (11). Läs mer om oljans kvalitet i kapitlet 12.Tekniska data.

1. Skruva ut lasskruv for olja (10).
2. Fyll pa med olja tills mitten pa nivaglaset (11) uppnatts ell er till markeringen.
3. Skruva tillbaka lasskruven for olja (10).

6.4 Uppställning

På platsen där maskinen ställs upp maste följande krav: vara uppyllda:

• torr, frostskyddad
• stabilt, vägrätt och jämnt underlag

Fara!

Om maskinen inte ställs upp på rätt satt kan det leda till allvarliga olyckor.

-Las fast maskinen sa att den inte rullar ivag, valter aller glider.
Det maste alltid vara latt att komma at sakerhetsanordninger ar och styrelement.
- Maskinen fär inte laggas på sidan. Olja kan sippra ut!

6.5 Transport

• Maskinen fär inte laggas på sidan. Olja kan sippra ut!
• Du fãr inte dra maskinen med hjälp av slangen erller nätkabeln. Transportera maskinen pa transporthandtaget (15).

7. Drift

7.1 Nätanslutting

Fara! Elektrisk spanning.

Anvandendastmaskinenitoromgivning.

Till drift av maskinen ska man endast anecd en stromkäla som uppyller kraven nedan: Kontakter maste ha installerats enligt rådande bestammelse, jordats och provats samt särkrats enligt den tekiska datan.

Lagg naktabeln paett sadant satt att den inte ar i vagen ell kan skadas under arbitet.

Innan du stoppar in kontakten i uttaget maste du alltid kontrollera att maskinen ar avständ.

Skydda natakabeln for varme, fratande vatskor och vassa kanter.

Du fãrbara anvanda forlangningskablar som har tillracklig stort tradtvärsnitt (lãs mer i kapitlet 12.Tekniska data).

Använd forlängningssladd tillytteromrdet. Använd barogdkanda och markta forlängningssladdar utomhus.

Kompressorn fär inte stängas av genom att mandrar ur naktkontakten, använd strombrytaren.

Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

Vid utforande med trefasström:

Kontrollera rotationsriktning!

Beroende pa fasfoljd finns det risk att motorn gär at fel häll. Detta kan leda till skador pa maskinen. Däffor sca du alltid kontrollera rotationsriktningen纳税askinen ansluts: Kondensoms remskiva maste vridas i pilens riktning (pa skyddsgallret for kilremmen (14)).

Om motorn gär at fel häll mäste faserna pa natakontaken bytas:

1. Dra ur kontakten.

2. Faserna byts enligt bilden med hjälp av en skruvdragare (se bild C, sida 3: Tryck in kontakten lite lätt med hjälp av en skruvdragare och vrid 180^

7.2 Producera tryckluft

1. Slā pá maskinen med strombrytaren (8) och avvakta tills max. Panntryck upnattts (kompressorn slangs av). Panntrycket visas pá panntrycksmanometern (7).

Obs!

Det installda stytrtrycket fär inte vara högre an tryckluftsverktygens max. drifttryck!

1. Ställ in styrtryck på tryckregleraren (6). Aktuell styrtryck visas på styrtrycksmanometern (5).

2. Koppla tryckluftsslangen till tryckluftsanslutningen:

3. Tryckluftsanslutning (13) für icer reglerad, ofiltrerad tryckluft

-Tryckluftsanslutting (17) for reglerad, filtrerad, osmord tryckluft

1. Anslut tryckluftsverktyget. Du kan nu arbata med tryckluftsverktyget.
2. Stang av maskinen om du inte vill fortsettta att arbeta med detsamma. Dra ocksu ut naktkontakten.
3. Kondensvatten mäste dagligen tappas av fran tryckkarlet via kondensataviloppet (3).

8. Reparation och underhäll

Fara!

Innan alla arbeten på apparaten:

Stäng av maskinen. Dra ur kontakten. Vänta tills maskinen har stannat. Kontrollera att maskinen och alla tryckluftsverktyg som anecdotes som tillbehör artrycklosa.

Se till att maskinen och alla tryckluftsverktyg som anvånts samt tillbehörn svalna.

After alla arbeten pa maskinen:

Starta om alla sakerhetsanordninger och kontrollera. Kontrollera det det inte finns nagra verktyg eller liknande på erler i maskinen.

Ytterligare underhalls- och reparationsarbeten som beskrivs i detta kapitel far endast utforas av umbildad fackman.

8.1 Viktig information

Underhäll och besiktning mäste planeras och genomforas enlgit lagstadgade riktliner i

overensstammelse med maskinens uppstallning och driftsatt.

Tillsynsmyndigheter kan begara in forlagan till respektive dokument.

Pá den nya kondensorn (1) maste man kontrollera cylinderhuvudskruvarnas vridmoment (lás mer i kapitlet 12.Tekniska data) after de forsta 50 och 250 driftlimmarna.

Alltid innan arbete páborjas

-Kontrollera om det finns skador pa tryckluftsslangar och byt ev. ut.
- Kontrollera och dra ev. at skruvkopplingar.
- Kontrollera om det finns skador på anslutningskabeln, ev. kan den behöva bytas ut av certifierad elektriker.

Dagligen

-Tappa av kondensvatten fran tryckkarlet via kondensatavloppet (3).

Var 50 drifttimme

Rengor luftfilter (9) (se bild E, sida 3).
- Kontrolera kondensorns oljenivä i nivaglaset (11) ev. kan du behöva fylla på olja. (Se kapitlet 6.)
Tappa av kondensvatten fran filtertryckforminskaren (16).

Var 250 drifttimme

Rengorllerbyutluftfiltret9sebildE,sida 3).
Rengorllerbyutluftfiltretifiltertryckforminskaren.SebildD,sida3

Var 500 drifttimme

-Tappa av all oja via avtappningsskruven for olja (12) och fyll pa. (Se kapitlet 6.)
- Kontrollera kilremmen (se bild F, sida 3): Skruva av kilremmens skyddsgaller (14). Kontrollera kilremmen, eventuellt kan den behovas spannas at uller bytas ut. Remspänninger justeras genom att fyra skruvar lossas vid motons fot och motorn flyttas. Dra at skruvarna vid motons fot igen. Montera tillbaka kilremmens skyddsgaller (14).

After 1000 drifttimmar

• Lát en specialverkstad genomföra en besiktning. Pá sa satt forlängs kompressorns livslängd betydldt.

1. Stäng av maskinen och dra ut nätkabeln.
2. Se till att tryckkärl och alla anslutna tryckluftsverktyg ar tryckfria.
3. Tappa av kondensvatten fran tryckkarlet via kondensatavloppet (3).
4. Forvara maskinen sa att inte obehöriga kan satta igang den.
5. Maskinen fär inte laggas på sedan. Olja kan sippra ut!

Obs!

Forvara inte maskinen oskyddad utomhus eri fuktiga utrymmen.

Vid frostrisk

Obs!

Frost (< 5°C) Förstör maskin och tillbehör eftersom de innehaller vatten! Vid frostrisk skall apparat och tillbehör forvaras frostrifr.

9. Reparation

tion a

Reparation av maskinerna far endast utforas av umbidad elektriker!

Metabo-maskiner som behöver repareras skickar du till din Metabo-äterforsäljare. För adresser, se www.metabo.com.

Du kan hamta reservdelslistor pa www.metabo.com.

10. Miljöskydd

Fara!

Det finns oljerester och/eller miljofarliga
fororeningar i kondensvattnet fran tryckkarlet.
Kondensvattnet maste bortskaffas pa miljovanligt
satt pa lampliga miljostationer!

Fara!

Det finns oljerester och/eller miljofarliga fororeninger i kondensvattnet fran filtertryckforminskaren. Kondensvattnet maste bortskaffas pa miljovänligt satt pa lämpiga miljostationer!

Fara!

Uttjant olja fran kondensorn kasseras pa miljovänigt satt pa lampliga miljostationer! Folj nationella miljoforeskrifter for omhandertagande och atervinning av uttjanta maskiner, forpackninger och tillbehör.

Gäller endast für EU-länder: Slang inteuttjäva verktyg bland hushållssopornal!Enligt EU-direktiv 2002/96/EG om uttjentael- och elektronikprodukter sam entligharmoniserad nationell lag sak uttjanta maskinerkällsorteras for miljövänlig ätervinning.

11. Problem och störningar

Fara!

Innan alla arbeten på apparaten:

Stäng av maskinen. Dra ur kontakten. Vänta tills maskinen har stannat. Kontrollera att maskinen och alla tryckluftsverktyg som används samt tillbehör ar trycklosa. Se till att maskinen och alla tryckluftsverktyg som används samt tillbehörn svalna.

Mer ormfattende arabeten an de som beskrivs i det har kapitlet fär bara utforas av en certificerad elektriker er servicefamilien i ditt land.

After alla arbeten pa maskinen:

Starto am alla sakerhetsanordninger och kontrollera. Kontrollera att det inte finns nagraverktyg eller liknande på eril i maskinen.

Kompressorn gär inte igång:

• Ingen natspanning.
• Kontrollera kabel, kontakt, eluttag och sakring.
• For lag natspanning.
• Du fär bara använda forlängningskbalar som har tillräcklig stort tradvärsnitt (läs mer i kapitlet 12.Tekniska data). Om maskinen ar kall: Använd inte forlängningskabel. Om maskinen ar kall: Slapp ut tryck frän tryckkarlet.
• Kompressorn stängdes av under drift på grund av att nätkontakten drogs ur.
  Borja med att stanga av kompressorn med strombrytaren (8) och sedan starta om den.
• Motom ar overhettad, t.ex. pa grund av for lite kylning (kylribborna ar overtackta).
• Stang av kompressorn med strombrytaren (8).
• Atgårda orsaken till att motorn overhettades.
  Låk kompressørn svalna i cirka tio minuter
  Gäller bara väexelströmsmotorer: Kontrolera motorbrytare (18) och ästerställ ev. genom att trycka pa den. Se bilden. J. pa sida 3.
• Starta om kompressorn med strombrytaren (8).

Kompressorn kors utan att tillrackligt med tryck byggs upp.

• Se till att kondensatavloppet (3) ar stängt.
  -Kontrolera tätningen i kondensatavloppet, byt ev. ut.

Kondensatvlopp ar inte tatt.
- Backventilen ar inte tät.
- Skicka backventil till specialverkstad.

Tryckluftsverktyg fär inte tillräckligt med tryck.

Tryckreglerare ar inte tillrackligt oppen.
- Oppna tryckreglerare (6) mer.
- Slangkopplingen mellan kompressor och tryckluftsverktyg ar inte tät.
- Kontrollera slangkoppling, skadade delar byts iForekommande fall ut.

12. Tekniska data

Förklaringar till uppgifterna finns p'sida 3.

Forbehäll for tekiska andringar.

A=sugeffekt
F =fyllningskapacitet
[ \text{L}_{\text{eff}} = \frac{\text{effektiv levererad mängd vid 80% max.}}{\text{tryck}} ]

a=antalluftutgangar

n0 =max.varval

G =forlängningskablamas max. totalängd och trändtversnitt

A=matt(lxbxh)

Tmax=max.lager-/drifttemperatur

Tmin =min. lager-/drifttemperatur

Oel =oljemängd och kvalitet vid byte (beroende pa modell)

m =vikt

* Livslangden hos vissa komponenter, t.ex. tätningen i backventilen forkortas vasantigt om kompressorn kors med hoga temperatur (max. lager-/drifttematur och Hogre).

**=Vid temperaturer som ligger under min. lager/drifttemperatur finns det risk att det bildas frost i kondensatet i tryckarlet.

I den tekniska datan ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard).

A Utslappsvarden

Dessa varden medger en bedomning av maskinens utslapp som jamforelse med andra maskiner. Beroende pa forhallandena, maskinens skick och hur verkyten anvands kan de faktiska vardena vara hogre eller lagre. Rakna även med pauser och perioder med lagre belastning. Anvande uppskattade vardena for att ta fram skyddsagdarefor anvandaren,t.ex. organisatoriska atgarden.

Typisk A-varderad bullerniva:

LDA =ljdtrycksniva
LWA =ljudeffektniva
LWA(M) =uppmtt ljudeffektniva enigt 2000/14/EG
LWA(G) =garanteradljudeffektnivæ nigt 2000/14/EG

KpA, KWA onoggrannhet

Använd hörsksydd!

gifterpà typskylten:

A Tillverkare
B Artikel-, versions-, seriennummer
C Maskinbeteckning

SVENSKAsv

D Anslutningspanning/frekvens
E Nominell effektforbrukning
F Märkström/skyddsklass
G Max. varvital
H Max. tryck
I CE-markning - maskinen uppylier EGdirektiven enigt forsakran om overenstammelse
J Tillverkningsar
K Sugeffekt
L Fyllningskapacitet
M Varvatfor kondensor
N Cylindrical
O Pannstorlek
P Avfallssymbol (Ias mer i kapitlet 10.)

Kontroller omdrejningsretningen!

Alt after fasebelaegning er det muligt, at motoren drejer den forkerte vej. Dette kan medfore skader pa maskinen.Derfor skal man altid kontrollere omdrejningsretningen after hver ny tilstunting: Remskiven pa kompressoren skal dreje i pilens retting (pa beskyttelssesgitteret til kileremmen (14)).
