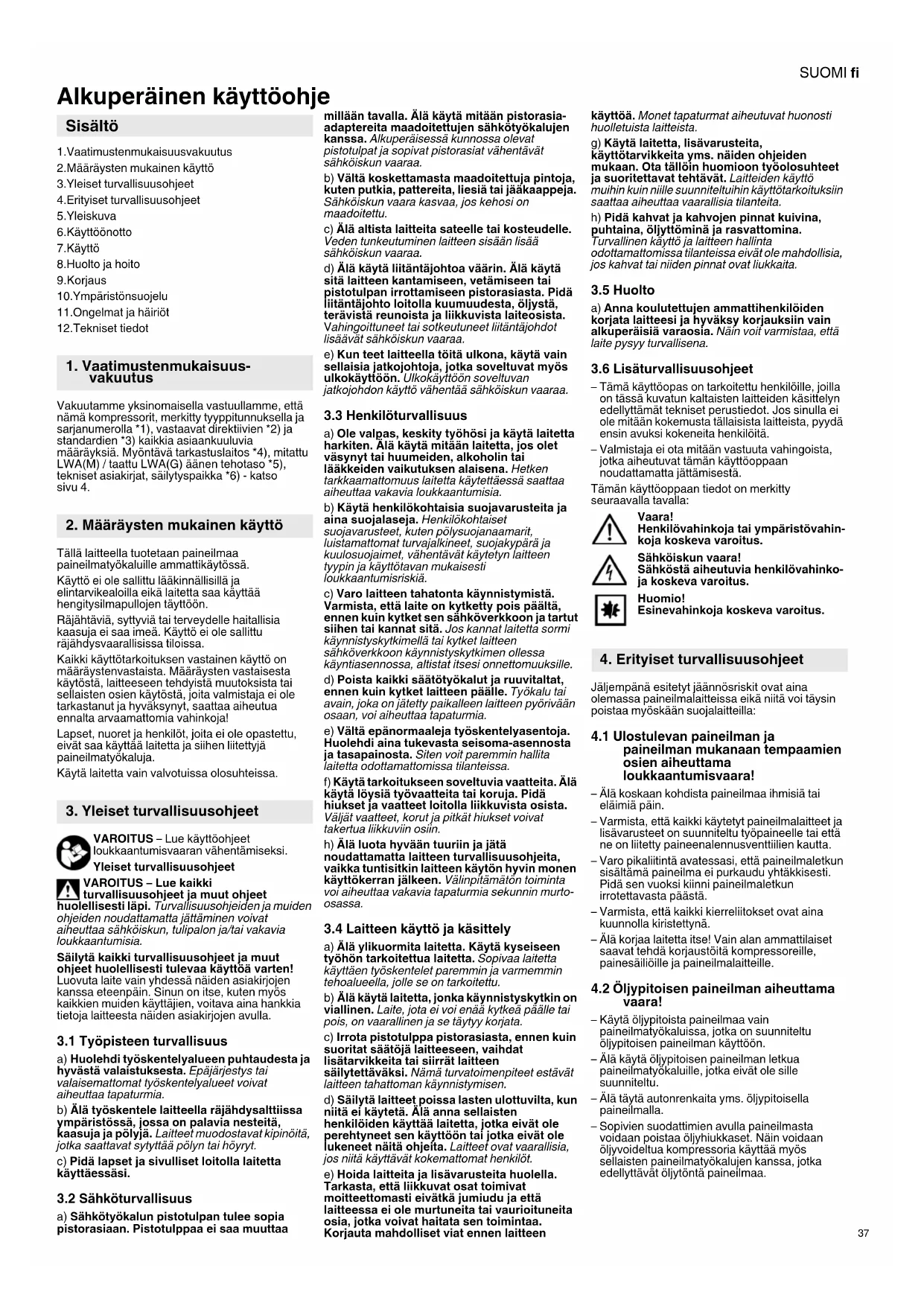

KÄYTTÖOHJE Mega 580200 D METABO

Alkuperäinen käyttöohje 1.Vaatimustenmukaisuusvakuutus 2.Määräysten mukainen käyttö 3.Yleiset turvallisuusohjeet 4.Erityiset turvallisuusohjeet 5.Yleiskuva 6.Käyttöönotto 7.Käyttö 8.Huolto ja hoito 9.Korjaus 10.Ympäristönsuojelu 11.Ongelmat ja häiriöt 12.Tekniset tiedot Vakuutamme yksinomaisella vastuullamme, että nämä kompressorit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Myöntävä tarkastuslaitos *4), mitattu LWA(M) / taattu LWA(G) äänen tehotaso *5), tekniset asiakirjat, säilytyspaikka *6) - katso sivu 4. Tällä laitteella tuotetaan paineilmaa paineilmatyökaluille ammattikäytössä. Käyttö ei ole sallittu lääkinnällisillä ja elintarvikealoilla eikä laitetta saa käyttää hengitysilmapullojen täyttöön. Räjähtäviä, syttyviä tai terveydelle haitallisia kaasuja ei saa imeä. Käyttö ei ole sallittu räjähdysvaarallisissa tiloissa. Kaikki käyttötarkoituksen vastainen käyttö on määräystenvastaista. Määräysten vastaisesta käytöstä, laitteeseen tehdyistä muutoksista tai sellaisten osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, saattaa aiheutua ennalta arvaamattomia vahinkoja! Lapset, nuoret ja henkilöt, joita ei ole opastettu, eivät saa käyttää laitetta ja siihen liitettyjä paineilmatyökaluja. Käytä laitetta vain valvotuissa olosuhteissa. VAROITUS – Lue käyttöohjeet loukkaantumisvaaran vähentämiseksi. Yleiset turvallisuusohjeet VAROITUS – Lue kaikki turvallisuusohjeet ja muut ohjeet huolellisesti läpi. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten! Luovuta laite vain yhdessä näiden asiakirjojen kanssa eteenpäin. Sinun on itse, kuten myös kaikkien muiden käyttäjien, voitava aina hankkia tietoja laitteesta näiden asiakirjojen avulla.

3.1 Työpisteen turvallisuus

a) Huolehdi työskentelyalueen puhtaudesta ja hyvästä valaistuksesta. Epäjärjestys tai valaisemattomat työskentelyalueet voivat aiheuttaa tapaturmia. b) Älä työskentele laitteella räjähdysalttiissa ympäristössä, jossa on palavia nesteitä, kaasuja ja pölyjä. Laitteet muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla laitetta käyttäessäsi.

3.2 Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia- adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä altista laitteita sateelle tai kosteudelle. Veden tunkeutuminen laitteen sisään lisää sähköiskun vaaraa. d) Älä käytä liitäntäjohtoa väärin. Älä käytä sitä laitteen kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista laiteosista. Vahingoittuneet tai sotkeutuneet liitäntäjohdot lisäävät sähköiskun vaaraa. e) Kun teet laitteella töitä ulkona, käytä vain sellaisia jatkojohtoja, jotka soveltuvat myös ulkokäyttöön. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa.

3.3 Henkilöturvallisuus

a) Ole valpas, keskity työhösi ja käytä laitetta harkiten. Älä käytä mitään laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus laitetta käytettäessä saattaa aiheuttaa vakavia loukkaantumisia. b) Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten pölysuojanaamarit, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet, vähentävät käytetyn laitteen tyypin ja käyttötavan mukaisesti loukkaantumisriskiä. c) Varo laitteen tahatonta käynnistymistä. Varmista, että laite on kytketty pois päältä, ennen kuin kytket sen sähköverkkoon ja tartut siihen tai kannat sitä. Jos kannat laitetta sormi käynnistyskytkimellä tai kytket laitteen sähköverkkoon käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai avain, joka on jätetty paikalleen laitteen pyörivään osaan, voi aiheuttaa tapaturmia. e) Vältä epänormaaleja työskentelyasentoja. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Siten voit paremmin hallita laitetta odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. h) Älä luota hyvään tuuriin ja jätä noudattamatta laitteen turvallisuusohjeita, vaikka tuntisitkin laitteen käytön hyvin monen käyttökerran jälkeen. Välinpitämätön toiminta voi aiheuttaa vakavia tapaturmia sekunnin murto- osassa.

3.4 Laitteen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua laitetta. Sopivaa laitetta käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle se on tarkoitettu. b) Älä käytä laitetta, jonka käynnistyskytkin on viallinen. Laite, jota ei voi enää kytkeä päälle tai pois, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä laitteeseen, vaihdat lisätarvikkeita tai siirrät laitteen säilytettäväksi. Nämä turvatoimenpiteet estävät laitteen tahattoman käynnistymisen. d) Säilytä laitteet poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön tai jotka eivät ole lukeneet näitä ohjeita. Laitteet ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida laitteita ja lisävarusteita huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä jumiudu ja että laitteessa ei ole murtuneita tai vaurioituneita osia, jotka voivat haitata sen toimintaa. Korjauta mahdolliset viat ennen laitteen käyttöä. Monet tapaturmat aiheutuvat huonosti huolletuista laitteista. g) Käytä laitetta, lisävarusteita, käyttötarvikkeita yms. näiden ohjeiden mukaan. Ota tällöin huomioon työolosuhteet ja suoritettavat tehtävät. Laitteiden käyttö muihin kuin niille suunniteltuihin käyttötarkoituksiin saattaa aiheuttaa vaarallisia tilanteita. h) Pidä kahvat ja kahvojen pinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Turvallinen käyttö ja laitteen hallinta odottamattomissa tilanteissa eivät ole mahdollisia, jos kahvat tai niiden pinnat ovat liukkaita.

a) Anna koulutettujen ammattihenkilöiden korjata laitteesi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin voit varmistaa, että laite pysyy turvallisena.

3.6 Lisäturvallisuusohjeet

– Tämä käyttöopas on tarkoitettu henkilöille, joilla on tässä kuvatun kaltaisten laitteiden käsittelyn edellyttämät tekniset perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyydä ensin avuksi kokeneita henkilöitä. – Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat tämän käyttöoppaan noudattamatta jättämisestä. Tämän käyttöoppaan tiedot on merkitty seuraavalla tavalla: Vaara! Henkilövahinkoja tai ympäristövahin- koja koskeva varoitus. Sähköiskun vaara! Sähköstä aiheutuvia henkilövahinko- ja koskeva varoitus. Huomio! Esinevahinkoja koskeva varoitus. Jäljempänä esitetyt jäännösriskit ovat aina olemassa paineilmalaitteissa eikä niitä voi täysin poistaa myöskään suojalaitteilla:

4.1 Ulostulevan paineilman ja

paineilman mukanaan tempaamien osien aiheuttama loukkaantumisvaara! – Älä koskaan kohdista paineilmaa ihmisiä tai eläimiä päin. – Varmista, että kaikki käytetyt paineilmalaitteet ja lisävarusteet on suunniteltu työpaineelle tai että ne on liitetty paineenalennusventtiilien kautta. – Varo pikaliitintä avatessasi, että paineilmaletkun sisältämä paineilma ei purkaudu yhtäkkisesti. Pidä sen vuoksi kiinni paineilmaletkun irrotettavasta päästä. – Varmista, että kaikki kierreliitokset ovat aina kuunnolla kiristettynä. – Älä korjaa laitetta itse! Vain alan ammattilaiset saavat tehdä korjaustöitä kompressoreille, painesäiliöille ja paineilmalaitteille.

4.2 Öljypitoisen paineilman aiheuttama

vaara! – Käytä öljypitoista paineilmaa vain paineilmatyökaluissa, jotka on suunniteltu öljypitoisen paineilman käyttöön. – Älä käytä öljypitoisen paineilman letkua paineilmatyökaluille, jotka eivät ole sille suunniteltu. – Älä täytä autonrenkaita yms. öljypitoisella paineilmalla. – Sopivien suodattimien avulla paineilmasta voidaan poistaa öljyhiukkaset. Näin voidaan öljyvoideltua kompressoria käyttää myös sellaisten paineilmatyökalujen kanssa, jotka edellyttävät öljytöntä paineilmaa. Sisältö

1. Vaatimustenmukaisuus-

2. Määräysten mukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMIfi

4.3 Paineilmaa johtavien osien pintojen

aiheuttama palovammojen vaara! – Anna laitteen jäähtyä ennen huoltotöiden suorittamista.

4.4 Liikkuvien osien aiheuttama

loukkaantumis- ja puristumisvaara! – Älä ota tätä laitetta käyttöön ilman asennettuja suojalaitteita. – Ota huomioon, että laite käynnistyy automaattisesti, kun se on saavuttanut vähimmäispaineen! – Varmista ennen huoltotöiden aloittamista, että laite on irrotettu verkkovirrasta. – Varmista, ettei käynnistettäessä (esimerkiksi huoltotöiden jälkeen) sähkölaitteessa ole enää asennustyökaluja tai irrallisia osia.

4.5 Riittämättömästä

henkilökohtaisesta suojavarustuksesta aiheutuvat vaarat! – Käytä kuulosuojaimia. – Käytä suojalaseja. – Käytä hengityssuojainta pölyä tuottavissa töissä tai jos töiden yhteydessä voi muodostua terveydelle haitallisia kaasuja, sumuja tai höyryjä. – Käytä soveltuvaa työvaatetusta. – Käytä liukumattomia kenkiä.

4.6 Laitteen vioista aiheutuvat vaarat!

– Hoida sähkölaitetta ja lisätarvikkeita huolellisesti. Noudata huoltomääräyksiä. – Tarkista laite ennen jokaista käyttökertaa mahdollisten vaurioiden varalta: Ennen kuin jatkat laitteen käyttöä, varmista, että suojalaitteet tai pieniä vaurioita saaneet laiteosat toimivat moitteettomasti annettujen määräyksien mukaisesti. Vaurioituneen laitteen saa ottaa uudelleen käyttöön vasta sitten, kun se on korjattu ammattitaitoisesti kuntoon. – Tarkasta, toimivatko liikkuvat osat moitteettomasti ja etteivät ne ole jumissa. Kaikkien osien täytyy olla oikein asennettuna ja täyttää kaikki vaatimukset, jotta sähkölaitteen moitteeton toiminta voidaan taata. – Vaurioituneet suojalaitteet tai osat täytyy korjata tai vaihtaa asianmukaisesti valtuutetun ammattikorjaamon toimesta.

4.7 Lisäturvallisuusohjeet

– Huomioi kulloisissakin luvuissa esitetyt erityiset turvallisuusohjeet. – Huomioi tarvittaessa kompressorien ja paineilmatyökalujen käsittelyä koskevat erityiset työsuojelu- tai tapaturmantorjuntamääräykset. – Noudata valvottavien laitteistojen käytöstä annettuja laillisia määräyksiä. – Ota laitteen käytössä ja varastoinnissa huomioon, että ulosvaluva lauhdevesi ja muut käyttöaineet likaavat ympäristöä ja voivat aiheuttaa ympäristövahinkoja. – Ota ympäristötekijät huomioon.

4.8 Laitteessa olevat symbolit (riippuvat

mallista) Lue käyttöopas. Varoitus kuumien osien koskettamisesta aiheutuvista henkilövahingoista. Käytä suojalaseja. Käytä kuulonsuojaimia. Varoitus automaattisesta käynnistymisestä. Varoitus vaarallisesta sähköjännitteestä. Taattu äänen tehotaso. Ota huomioon kiertosuunta.

Varoventtiili Jousikuormitteinen varoventtiili (4) havahtuu, kun suurin sallittu paine ylittyy. Katso sivu 2. 1 Ilmanpuristin 2 Painesäiliö 3 Lauhdeveden ulostuloaukko 4 Varoventtiili 5 Painemittari - säätöpaine 6 Painesäädin 7 Painemittari - säiliöpaine 8 Käyttökytkin 9 Ilmansuodatin /ilmansuodattimen kotelo 10 Öljynsulkutulppa 11 Öljyn tarkkailulasi 12 Öljynpoistotulppa 13 Paineilmaliitäntä (pikaliitin, ei esiasennettu), säätämätön ilmanpaine 14 Kiilahihnan suojaritilä 15 Kuljetuskahva 16 Suodatin/paineensäädin 17 Paineilmaliitäntä (pikaliitin), säädetty, suodatettu, öljytön paineilma 18 Moottorin suojakytkin *

• riippuu mallista ja varusteista

6.1 Kokoonpano (riippuu mallista)

1. Asenna pyörät kuvan mukaisesti (katso kuva

2. Asenna paineilmaliitäntä (13) kuvan

mukaisesti (katso kuva B, sivu 3).

6.2 Lauhdeveden poistoaukon

tarkastus Varmista, että lauhdeveden poistoaukko (3) on suljettu.

6.3 Öljymäärän tarkastus

Tarkasta ilmanpuristimen öljymäärä öljyn tarkkailulasista (11). Lisää tarvittaessa öljyä öljyn tarkkailulasin (11) puoliväliin. Öljylaatu, katso luku

12. Tekniset tiedot.

1. Ruuvaa auki öljynsulkutulppa (10).

2. Lisää öljyä öljyn tarkkailulasin (11) puoliväliin

tai merkintään asti.

3. Ruuvaa öljynsulkutulppa (10) takaisin kiinni.

Laitteen asennuspaikan pitää olla seuraavien vaatimusten mukainen: – kuiva, pakkaselta suojattu – kestävä, vaakasuora ja tasainen alusta. Vaara! Virheellinen asennus voi aiheuttaa vakavia tapaturmia. – Varmista, että laite ei pääse rullautumaan pois, kaatumaan tai liukumaan. – Suojalaitteisiin ja käyttöosiin pitää aina olla esteetön pääsy. – Älä sijoita laitetta sivuttain. Öljyä voi valua ulos!

– Älä sijoita laitetta sivuttain. Öljyä voi valua ulos! – Älä vedä laitetta letkusta tai verkkojohdosta. Kuljeta laite kuljetuskahvasta (15).

Vaara! Sähköjännite. Ota laite käyttöön ainoastaan kuivassa ympäristössä. Käytä laitetta ainoastaan virtalähteessä, joka täyttää seuraavat vaatimukset: Pistorasiat määräysten mukaisesti asennettu, maadoitettu ja tarkastettu, sulakkeet teknisten tietojen mukaisesti. Asenna verkkojohto siten, että se ei häiritse työskentelyä eikä voi vahingoittua. Tarkasta joka kerta, että laite on pois päältä kytkettynä, ennen kuin liität pistotulpan pistorasiaan. Suojaa verkkojohto kuumuudelta, syövyttäviltä nesteiltä ja teräviltä kulmilta. Käytä vain sellaisia jatkojohtoja, joiden johtimien läpimitta on riittävä (katso luku 12.Tekniset tiedot). Käytä ulkokäyttöön soveltuvia jatkojohtoja. Käytä ulkona vain tähän tarkoitukseen hyväksyttyjä ja vastaavasti merkittyjä jatkojohtoja. Älä kytke kompressoria pois päältä vetämällä pistotulppa irti pistorasiasta, vaan sammuta se käyttökytkimellä. Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maks. laukeamisvirta on 30 mA. Vaihtovirtamalli: Tarkasta kiertosuunta! Vaiheiden asennuksesta riippuen on mahdollista, että moottorin kiertosuunta on virheellinen. Se voi vaurioittaa laitetta. Tarkasta sen vuoksi jokaisen uudelleen liitännän jälkeen kiertosuunta. Ilmanpuristimen hihnapyörän pitää pyöriä nuolen suuntaan (kiilahihnan suojasäleikössä (14)). Jos kiertosuunta on virheellinen, pitää vaiheet vaihtaa verkkopistokkeessa.

1. Irrota pistotulppa verkosta.

2. Vaihda vaiheet kuvan mukaisesti ruuvitaltalla

(katso kuva C, sivu 3): Paina kytkintä ruuvitaltalla hieman sisään ja käännä 180°.

7.2 Paineilman tuotanto

1. Kytke laite päälle käyttökytkimellä (8) ja odota,

kunnes säiliön enimmäispaine on saavutettu (kompressori kytkeytyy pois päältä). Säiliöpaine näytetään säiliön painemittarissa (7). Huomio! Asetettu säätöpaine ei saa olla suurempi kuin liitettyjen paineilmatyökalujen enimmäiskäyttöpaine!

2. Säädä säätöpaine paineensäätimellä (6).

Ajankohtainen säätöpaine näytetään säätöpaineen painemittarissa (5).

3. Liitä paineilmaletku paineilmaliitäntään:

– Paineilmaliitäntä (13) säätämättömälle, suodattamattomalle paineilmalle – Paineilmaliitäntä (17) säädetylle, suodatetulle, öljyttömälle paineilmalle

4. Liitä paineilmatyökalu. Nyt voit työskennellä

paineilmatyökalulla.

5. Kytke laite pois päältä, jos et halua välittömästi

jatkaa työskentelyä. Vedä sen jälkeen myös pistotulppa irti pistorasiasta.

6. Päästä painesäiliön lauhdevesi päivittäin ulos

lauhdeveden poistoaukosta (3). Vaara! Ennen kaikkia laitteelle suoritettavia töitä: Kytke laite pois päältä. Irrota pistotulppa verkosta. Odota kunnes laite on pysähtynyt. Varmista, että laite ja kaikki käytetyt paineilmatyökalut sekä lisävarusteet ovat paineettomia.

8. Huolto ja hoitoSUOMI fi

Anna laitteen ja kaikkien käytettyjen paineilmatyökalujen sekä lisävarusteiden jäähtyä. Kaikkien laitteelle suoritettavien töiden jälkeen: Ota kaikki suojalaitteet uudelleen käyttöön ja tarkasta ne. Varmista, että laitteessa ei ole mitään työkaluja tai muita vastaavia esineitä. Tässä luvussa kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

8.1 Tärkeitä tietoja

Huollot ja tarkastukset tulee suunnitella ja suorittaa laillisia määräyksiä noudattaen laitteen asennuksen ja käyttötavan mukaisesti. Tarkastusviranomaiset voivat vaatia vastaavien dokumenttien esittämistä.

8.2 Säännöllinen huolto

Huomio! Tarkasta uudesta ilmanpuristimesta (1) sylinterikannen pultit (katso luku 12.Tekniset tiedot) ensimmäisten 50 ja 250 käyttötunnin jälkeen. Ennen töiden aloittamista – Tarkasta paineilmaletkut vaurioiden varalta ja vaihda ne tarvittaessa uusiin. – Tarkasta kierreliitosten kunnollinen kiinnitys, tarvittaessa kiristä. – Tarkasta liitäntäjohto vaurioiden varalta, ja anna tarvittaessa sähköalan ammattilaisen vaihtaa se. Päivittäin – Päästä painesäiliön lauhdevesi ulos lauhdeveden poistoaukosta (3). 50 käyttötunnin välein – Puhdista ilmansuodatin (9) (katso kuva E, sivu 3). – Tarkasta ilmanpuristimen öljymäärä öljyn tarkkailulasista (11) ja lisää tarvittaessa öljyä. (Katso luku 6.) – Valuta kondenssivesi pois suodatin/ paineensäätimestä (16). 250 käyttötunnin välein – Puhdista ilmansuodatin (9) tai vaihda se uuteen (katso kuva E, sivu 3). – Puhdista suodatin/paineensäätimen ilmansuodatin tai vaihda se uuteen. (Katso kuva D, sivu 3). 500 käyttötunnin välein – Päästä kaikki öljy ulos öljynpoistotulpasta (12) ja täytä uudella öljyllä. (Katso luku 6.) – Tarkasta kiilahihna (katso kuva F, sivu 3): Ruuvaa kiilahihnan suojaritilä (14) irti. Tarkasta kiilahihna, kiristä tarpeen vaatiessa tai vaihda uuteen. Kiilahihnan kiristämiseksi avaa neljä ruuvia moottorin jalustasta ja siirrä moottoria. Kiristä uudelleen moottorin jalustan ruuvit. Asenna kiilahihnan suojaritilä (14) takaisin paikalleen. 1000 käyttötunnin välein – Anna tarkastuksen suorittaminen huoltokorjaamon tehtäväksi. Se lisää merkittävästi kompressorin käyttöikää.

8.3 Laitteen säilytys

1. Kytke laite pois päältä ja vedä pistotulppa irti

2. Tee painesäiliö ja kaikki liitetyt

paineilmatyökalut paineettomiksi.

3. Päästä painesäiliön lauhdevesi ulos

lauhdeveden poistoaukosta (3).

4. Säilytä laite siten, että asiattomat eivät pääse

5. Älä sijoita laitetta sivuttain. Öljyä voi valua

ulos! Huomio! Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa. Pakkasvaaran uhatessa Huomio! Pakkanen (< 5 °C) rikkoo laitteen ja lisävarusteet, koska niissä on aina vettä! Pura laite ja lisävarusteet pakkasvaaran aikana ja säilytä ne pakkaselta suojassa. Vaara! Vain sähköalan ammattilaiset saavat korjata näitä laitteita! Jos Metabo-laitteesi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Vaara! Painesäiliön lauhdevedessä on öljyjäämiä ja/tai ympäristölle vahingollisia epäpuhtauksia. Hävitä lauhdevesi ympäristöystävällisesti vastaavien keräyspisteiden kautta! Vaara! Suodatin/paineensäätimen kondenssivedessä on öljyjäämiä ja/tai ympäristölle vahingollisia epäpuhtauksia. Hävitä lauhdevesi ympäristöystävällisesti vastaavien keräyspisteiden kautta! Vaara! Hävitä käytetty öljy ilmanpuristimesta ympäristöystävällisesti vastaavien keräyspisteiden kautta! Noudata käytöstä poistettujen koneiden, pakkausten ja lisävarusteiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Vain EU-maille: Älä hävitä laitteita kotitalousjätteiden mukana! Eurooppalaisen sähkö- ja elektroniikkalaiteromusta annetun direktiivin 2002/96/EY ja kansallisten lakisovellusten mukaisesti pitää käytöstä poistettavat laitteet kerätä erikseen ja toimittaa ympäristöä säästävään kierrätykseen. Vaara! Ennen kaikkia laitteelle suoritettavia töitä: Kytke laite pois päältä. Irrota pistotulppa verkosta. Odota kunnes laite on pysähtynyt. Varmista, että laite ja kaikki käytetyt paineilmatyökalut sekä lisävarusteet ovat paineettomia. Anna laitteen ja kaikkien käytettyjen paineilmatyökalujen sekä lisävarusteiden jäähtyä. Tässä luvussa kuvattuja töitä laajemmat työt saa suorittaa vain sähköalan ammattilainen tai maassasi toimiva huoltoliikkeemme. Kaikkien laitteelle suoritettavien töiden jälkeen: Ota kaikki suojalaitteet uudelleen käyttöön ja tarkasta ne. Varmista, että laitteessa ei ole mitään työkaluja tai muita vastaavia esineitä. Kompressori ei toimi:

• Ei verkkojännitettä. – Tarkasta sähköjohto, pistotulppa, pistorasia ja sulake.

• Liian alhainen verkkojännite. –Käytä vain sellaisia jatkojohtoja, joiden johtimien läpimitta on riittävä (katso luku 12.Tekniset tiedot). Laitteen ollessa kylmä: Vältä jatkojohdon käyttämistä. Laitteen ollessa kylmä: Päästä painetta ulos painesäiliöstä.

• Kompressori on kytkeytynyt pois päältä, koska pistotulppa on irrotettu pistorasiasta, kun laite on ollut käynnissä. – Kytke kompressori ensin pois päältä käyttökytkimellä (8) ja kytke se sen jälkeen uudelleen päälle.

• Moottori ylikuumentunut, esim. riittämättömän ilmanvaihdon vuoksi (jäähdytysrivat peitossa). – Kytke kompressori pois päältä käyttökytkimellä (8). – Poista ylikuumenemisen aiheuttaja. Anna jäähtyä noin kymmenen minuutin ajan. – Vain mallissa, jossa on vaihtovirtamoottori: Tarkasta moottorin suojakytkin (18) ja palauta se tarvittaessa painamalla. (Katso kuva J, sivu 3). – Kytke kompressori uudelleen päälle käyttökytkimellä (8). Kompressori toimii, mutta ei muodosta riittävää painetta.

• Lauhdeveden poistoaukko ei ole tiivis. – Varmista, että lauhdeveden poistoaukko (3) on suljettu. – Tarkasta poistotulpan tiiviste, vaihda tarvittaessa uuteen.

• Takaiskuventtiili vuotaa. – Anna huoltokorjaamon huoltaa takaiskuventtiili. Paineilmatyökalu ei saa riittävästi painetta.

• Painesäädintä ei ole kierretty riittävän auki. – Kierrä painesäädin (6) enemmän auki.

• Kompressorin ja paineilmatyökalun välinen letkuliitos vuotaa. – Tarkasta letkuliitos, vaihda tarpeen vaatiessa vahingoittuneet osat uusiin. Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia. A=imuteho F =täyttöteho

eff =tehollinen tuottomäärä 80 % enimmäispaineella p=enimmäispaine V =säiliön koko a =ilmanpoistoaukkojen lukumäärä z =sylinteriluku Nm =sylinterikannen pulttien kiristysmomentti

=enimmäiskierrosluku

=nimellisottoteho U =liitäntäjännite I =nimellisvirta F =väh. sulake IP =suojausluokka G =jatkojohtojen suurin kokonaispituus ja johtimien läpimitta A =mitat (PxLxK)

max =suurin sallittu varastointi-/ käyttölämpötila *

min =alhaisin sallittu varastointi-/ käyttölämpötila ** Oel =öljymäärä ja -laatu öljynvaihdossa (riippuu mallista) m=paino

• = joidenkin komponenttien käyttöikä, esim. takaiskuventtiiliin tiiviste, lyhenee huomattavasti, jos kompressoria käytetään korkeissa lämpötiloissa (suurimmassa sallitussa tai sitä korkeammassa varastointi-/käyttölämpötilassa). ** = lämpötiloissa, jotka alittavat alhaisimman sallitun varastointi-/käyttölämpötilan on lauhdeveden jäätymisvaara painesäiliössä. Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat laitteen päästöjen arvioimisen ja erilaisten laitteiden keskinäisen vertailun. Kulloisistakin käyttöolosuhteista ja laitteen tai käyttötarvikkeiden kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon

10. Ympäristönsuojelu

11. Ongelmat ja häiriöt

työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet. Tyypillinen A-painotettu äänitaso

WA(M) =mitattu äänen tehotaso 2000/14/EY mukaan

WA(G) =taattu äänen tehotaso 2000/14/EY mukaan

=epävarmuus Käytä kuulonsuojaimia! Tyyppikilvessä olevat tiedot: A Valmistaja B Tuote-, malli-, sarjanumero C Laitenimitys D Liitäntäjännite / taajuus E Nimellisottoteho F Nimellisvirta / suojausluokka G Enimmäiskierrosluku H Enimmäispaine I CE-merkintä - tämä laite täyttää EU-direktiivien vaatimukset vaatimuksenmukaisuusvakuutuksen mukaisesti J Valmistusvuosi K Imuteho L Täyttöteho M Kierrosluku - ilmanpuristin N Sylinteriluku O Säiliön koko P Hävittämissymboli (katso luku 10.) 1~ 230 V 50 Hz P 1,50 kW S 3 I = 6,0 A IP 20 01532XX0 9998812345 Basic 250-24 W OF
