Merke	Metabo
Modell	Mega 580200 D
Produkttype	Stempelkompressor
Strømforsyning	230 V / 50 Hz (enfaset)
Nominell opptatt effekt	2,2 kW
Maksimalt trykk	8 bar
Tankkapasitet	50 L
Antall sylindre	2
Maks. motorturtall	2850 o/min
Effektiv luftstrøm ved 80 % av maks. trykk	200 L/min
Garantert lydeffektnivå (LWA)	97 dB(A)
Beskyttelsesklasse	IP20
Vekt	45 kg
Mål (L x B x H)	80 x 40 x 65 cm
Smøring	Olje (mengde: 0,5 L, kvalitet: METABO 100 eller tilsvarende)
Driftstemperatur	+5 °C til +40 °C
Regelmessig vedlikehold	Oljeskift hver 500. time; rengjøring av luftfilter hver 50. time
Sikkerhetsinnretninger	Sikkerhetsventil, motorbryter
Profesjonell bruk	Ja, for trykkluftverktøy

Ofte stilte spørsmål - Mega 580200 D METABO

Hvordan sjekke oljenivået på kompressoren?

Oljenivået kontrolleres gjennom oljekontrollvinduet (11). Det skal være midt i vinduet. For å fylle på olje, skru av oljepåfyllingslokket (10) og hell i olje av riktig kvalitet (se tekniske data) opp til merket.

Hvordan stille utløpstrykket?

Bruk trykkregulatoren (6) for å stille inn normal trykk. Det innstilte trykket vises på normal trykkmåleren (5). Pass på at du ikke overskrider maksimalt driftstrykk for tilkoblet verktøy.

Hva gjør jeg hvis kompressoren ikke starter?

Kontroller nettspenningen, ledningen, støpselet og sikringen. Hvis spenningen er for lav, bruk en skjøteledning med tilstrekkelig tverrsnitt. Ved overoppheting, slå av apparatet, la det kjøle i 10 minutter, og slå deretter på motorbryteren (18) hvis til stede.

Hvordan tappe kondensvann fra tanken?

Åpne kondensatuttaket (3) som sitter under tanken. Tapp kondensvann daglig. Obs: Dette inneholder oljerester, kast det på en miljøvennlig måte.

Hvilken olje skal brukes og når skal den skiftes?

Bruk en kompressorolje METABO 100 eller tilsvarende. Nivået skal kontrolleres hver 50. time. Fullt oljeskift anbefales hver 500. driftstime.

Hvordan rengjøre luftfilteret?

Skru av luftfilterhuset (9) og ta ut filterelementet. Rengjør det med trykkluft eller bytt det. Dette skal gjøres hver 50. driftstime.

Kan jeg bruke trykkluft som inneholder olje til å fylle dekk?

Nei, ikke fyll dekk med trykkluft som inneholder olje. Bruk kun oljefri luft til fylling. Hvis kompressoren din er oljesmurt, sett inn et egnet filter for å få oljefri luft.

Hva er de viktigste sikkerhetsreglene?

Bruk alltid vernebriller og hørselsvern. Rett aldri luftstrålen mot personer eller dyr. Før inngrep, koble fra apparatet og sørg for at det ikke er under trykk. Les nøye hele bruksanvisningen.

Hvordan transportere kompressoren?

Bruk transportbøylen (15). Trekk aldri apparatet i slangen eller strømledningen. Legg ikke apparatet på siden for å unngå oljelekkasje.

Hvor finner jeg reservedeler?

Reservedelslister er tilgjengelige på www.metabo.com. For reparasjon, kontakt en Metabo-representant eller et autorisert fagverksted.

BRUKSANVISNING Mega 580200 D METABO

8.3 Forvaring av maskinen

P1 =nominell effektforbrukning

U =anslutningsspanning

=markstrom

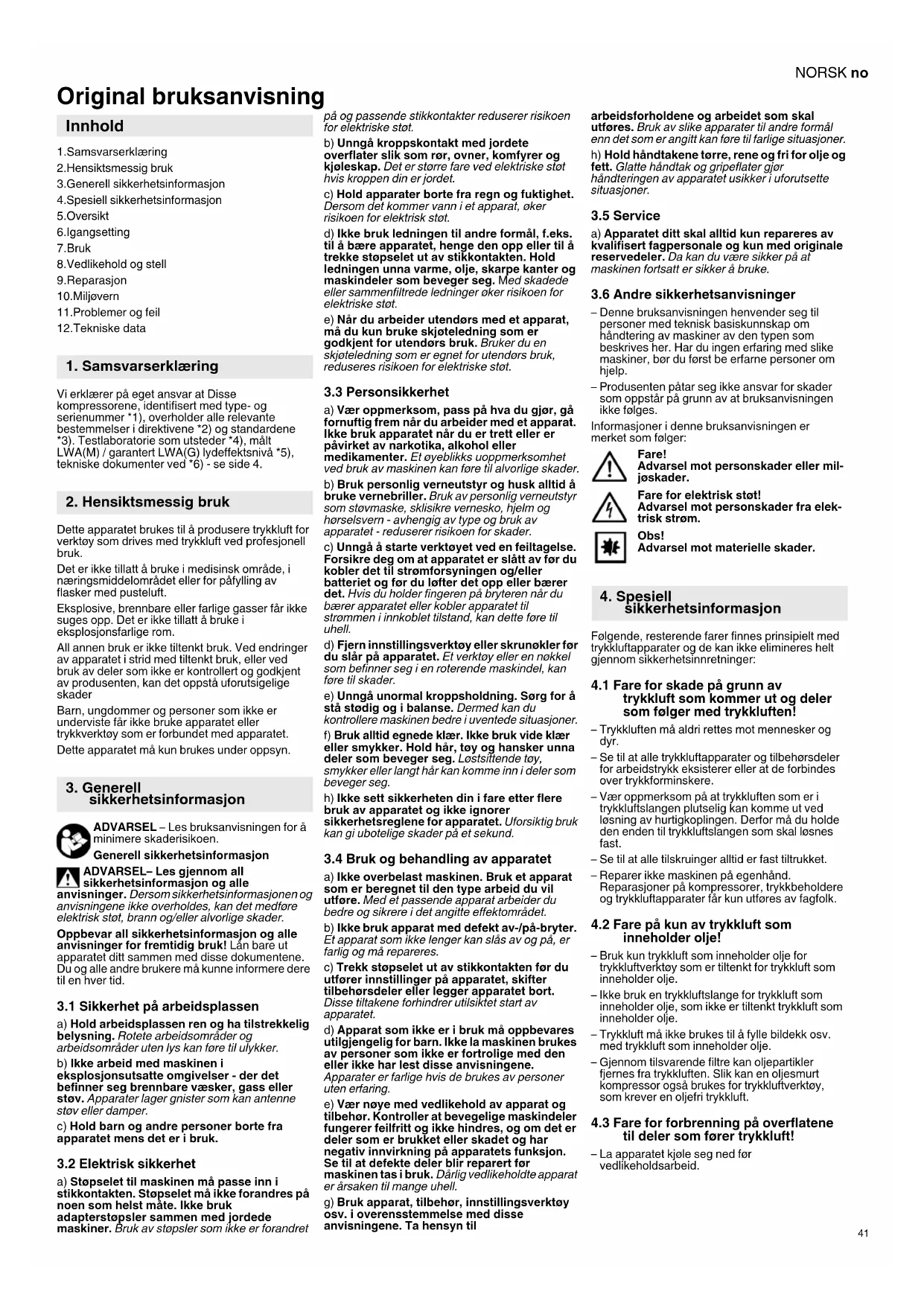

Original bruksanvisning

Innhold

1.Samsvarserklaering
2.Hensiktsmessig bruk
3.Generell sikkerhetsinformasjon
4.Spesiell sikkerhetsinformasjon
5.Oversikt
6.lgangsetting
7.Bruk
8.Vedlikehold og stell
9. Reparasjon
10.Miljøvern
11.Problemer og feil
12.Tekniske data

1. Samsvarserklaering

Vi erklærer pa eget ansvar at Disse kompressorene, identifert med type- og serienummer *1), overholder alle relevante bestemmelsei direktivene *2) og standardene *3). Testlaboratoire som utsteder *4), malt LWA(M)/garantert LWA(G) hydefeffektsniva *5), tekiske dokumenter ved *6)-se side 4.

2. Hensiktsmessig bruk

Dette apparatet brukes til à produsere trykkluft for verktoy som drives med trykkluft ved profesjonell bruk.

Det er ici tilla bruke i medisinsk omrade, i naeringsmiddelomrdat erler for pafylling av flasker med puseluft.

Eksplovice, brennbare erler farlige gasser fär ikke suges opp. Det er ici tillatt a bruke i eksplosjonsfarlige rom.

All annen bruk er/DDtienkt bruk.Ved endringer av apparatet i strid med titenkt bruk, eller ved bruk av deler som/DDke er kontrlertert og godkjent av produsenten, kan det oppsta uforutsigelige skader

Barn, undgdommer og personer som/DDke er undervisse far icke bruke apparatet ell trykvekrteoy som er forbundet med apparatet.

Dette apparatet mA kun brukes under oppsyn.

3. Generell sikkerhetsinformasjon

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

Generell sikkerhetsinformasjon

ADVARSEL- Les gjennom all sikkerhetsinformasjon og alle

anvisninger. Dersom sikkerhetsinformasjonen og anvisinengene ikke overholds, kan det medforé elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk! Lán bare ut apparatet dittSAMmen med disse dokumentene. Du og alle andre brukere maku kinne informere dere til en hver tid.

a) Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrader og arbeidsomrader uten lys kan fore til ulykker.

b) Ikke arbeid med maskinen i eksplosjonsutsatte omgivelser - der det befinner seg brenbare vasker, gass aller stov. Apparater lager gnister som kan antenna stov ell damper.

c) Hold barn og andre personer borte fra apparatet mens det er i bruk.

3.2 Elektrisk sikkerhet

a) Stopselet til maskinen mä passerinn i stikkontakten. Stopselet mä参加会议 forandres pa noen som helst mäte. Ikke bruk adapterstopsler sammen med jordede maskiner. Bruk av stopsler som参加会议 er forandret

pə og passende stikkontakter reduserer risikoen for elektriske stat.

b) Unnga kroppskontakt med jordete overflater sik som ror, ovner, komfyrer og kjoeskap. Det er stare fare ved elektriske stat hvis kroppen din er jordet.
c) Hold apparater borte fra regn og fuktighet. Dersom detkommen vann i et apparat, oker risikoen for elektrisk stot.
d) Ikke bruk ledningen til andre formal, f.ecks. til a bare apparatet, henge den opp eril til a trekke stopselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og maskindeler som beveger seg. Med skadede ellerammenfiltrede ledninger øker risikoen for elektriske slot.
e) Nár du arbeider utendors med et apparat,
má du kun bruke skjoteledning som er
godkjent for utendors bruk. Bruker du en
skjoteledning som er egnet for utendors bruk,
reduseres risikoen for elektriske stot.

3.3 Personsikkerhet

a) Vær oppmerksom, pass pa hva du gjør, ga fornuftig frem när du arbeider med et apparat. Ikke bruk apparatet när du er trett eller er pavirket av narkotika, alkohol er melikementer. Et oyebliks uoppmerksomhet ved bruk av maskinen kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig verneutstyr som stovmaske, skliskre vernesko, hjelm og horselsevern - avhengig av type ogBruk av apparatet - reduserer risikoen for skader.
c) Unngä起到 verktoyet ved en feitagelse. Forsikre deg om at apparatet er slatt av for du kobler det til stromforsyningen og/eller batteriet og for du lofter det opp elberaret det. Hvis du holder fingeren pa bryteren nar du bærer apparatet erkobler apparatet til strommen iinnkoblet tilstand, kan ditte fore til uhell.
d) Fjern innstillingsverktoy aller skrunokler for du slar pa apparatet. Et verktoy ellen nokkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Unnga unnormal kroppsholding. Sorg for a sta stodig og i balanse.Dermed kan du kontrollere maskinen bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikkebru kvide klær eller smykker.Hold har, toy og hansker unna deler som beveger seg.Lostsittende toy, smykker ellr langt har kan komme inn i deler som beveger seg.
h) Ikke sett sikkerheden din i fare etter flere bruk av apparatet og elleignorer sikkerhetsreglene for apparatet. Uforsiktig bruk kan gi ubotelige skader på et sekund.

3.4 Bruk og behandling av apparatet

a) Ikke overbelast maskinen. Bruk et apparat som er beregnet til den type arbeits du vil utfare. Med et passende apparat arbeider du bedre og sikrere i det angitte effektomradet.
b) Ikke bruk apparat med defekt av-/pa-bryter. Et apparat som违法犯罪 kan slas av og pa, er farlig og ma repareres.
c) Trekk stopselet ut av stikkontakten for du utforer innstillinger på apparatet, skifter tilbehorsdeler aller legger apparatet bort. Disse tiltakene forbinderu utilsiktet start av apparatet.
d) Apparat som ici bruk ma oppbeares utilgengelig for barn. Ikke la maskinen brukes av personer som ici er fortrolige med den ell er ici har lest disse anvisinengene. Apparater er farlige hisis de brukes av personer uten erfaring.
e) Vær noy e med vedlikehold av apparat og tilbehør. Kontroler at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på apparatets funksjon. Se til at defekte deler blir reparert for maskinen tas i bruk. Därlig vedlikeholdte apparat er arsaken til mange uhell.
g) Bruk apparat, tilbehør, innstillingsverktøy osv. i overensstemmelse med disse anvisinengene. Ta hensyn til

arbeidsforholdene og arbeidet som skal utfores.Bruk av silke apparater til andre formaI enn det som er angitt kan fore til farlige situasjoner. h) Hold handtakene tore, rene og fri for olje og fett.Glatte handtak og gripeflater gjor handteringen av apparatuset usikker i uforutsette situasjoner.

3.5 Service

a) Apparatet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resedeler.Da kan du vare sikker pa at maskinen fortsatt er sikker a bruke.

3.6 Andre sikkerhetsanvisninger

• Denne bruksanvisingen henvender seg til personer med tekisk basiskunnskap om handtering av maskiner av den typen som beskrives her. Har du ingen erfaring med slike maskiner, bo r du forst be erfarne personer om hjelp.
• Produsenten patar seg/DDke ansvar for skader som oppstar pa grunn av at braksanvisningen icke folges.

Informasjoner i donne bruksanvisningen er merket som folger:

Fare!
Adversel mot persorskader aller miljøskader.

Fare for elektrisk stot!
Adversel mot persanskader fra elektrisk strom.

Obs!
Adversel mot materielle skader.

4. Spesiell sikkerhetsinformasjon

Folgende, resterende fareer finnes prinspiiert med trykkuftapparater og de kan ikke eliminereres hell gjennom sikkerhetsinnretninger:

4.1 Fare for skade pa grunn av trykkuft som kommer ut og deler som folger med trykkuftten!

-Trykkuften ma aldri rettes mot mensesker og dyr.
- Se til at alle trykkiuftapparater og tilbehorsdeler for arbeidstrykk eksvisterer erler at de forbinds over trykkaforminskere.
- Vær oppmerksom på at trykkuften som er i trykkuftsflangen plutselig kan komme ut ved losning av hurtigkoplingen. Derfor ma du holde den enden til trykkuftsflangen som skal losnes fast.
- Se til at alle tilskruinger alltid er fast tiltrukket.
- Reparer icike maskinen a egenhand. Reparasjoner a kompressorer,trykkbeholdere og trykkuftapparaterfar kun utfores av fagfolk.

4.2 Fare på kun av trykkuft som ineholder olje!

• Bruk kun trykkluft som inneholder olje for trykkluftverktoy som er tilenkt for trykkluft som inneholder olje.
• Ikke bruk en trykkuftslange for trykkuft som inneholder olje, som ici er tiltenkt trykkuft som inneholder olje.
  -Trykkuft ma违法犯罪.
  Gjennom tilsvarende filtrkan oljeparticlker fjernes fra trykkuften.Slik kan en oljesmurt kompressor ogsa brukes for trykkuftverktoy, som krever en oljefri trykkuft.

4.3 Fare for forbrenning på overflatene til deler som forer trykkuft!

-La apparatet kjole seg ned for vedlikeholdsarbeid.

NORSKno

4.4 Fare for personskade og innklemming i bevegelige deler!

• Ikke bruk apparatet uten at beskyttelsessinnretningene er montert.
• Vær oppmerksom på at apparatet starter automatisk nár min. trykk oppnås! - Før du begyinner vedlikeholdserbeider skal du forsikre deg om at maskinen er skilf fra stromnettet.
  Nar du kobler inn elektroverktoyet (for eksempel etter vedlikeholdserbeider) skal du forsikre deg om at det icke ligger igjen verktoy erlorlse deler i elektroverktoyet.

4.5 Fare ved utilstrekkelig personlig verneutstyr!

-Bruk hørselsvern.
Bruk vernebriller.
- Ved arbeid som danner stov, uller dersom helsefarlig gass,take eiler damp oppstar,mdu bruke andedrettsmaske.
-Bruk e gnet arbeidstoy
Bruk sklifaste ske.

• Stell elektrapparatet og tilbehoret omhyggelig. Følg vedlikeholdsforskrittene.
• Før haver bruk ma apparatet kontrolleres for eventuelle skader: For videre bruk av apparatet ma sikkerhetsinnretninger, verneutstyr aller deler medindre skader kontrolleres noye, slik at det kan slas fast at de virker feilfritt og forskriftsmessig. En skadet maskin skal ikke tasi bruk igjen for den har blitt reparert av en fagperson.
• Kontroller om de bevegelige delene
  funksjonerer feilfritt og seks klemmer. Samtige
  deler må vår riktig montert og oppfylle alle
  driftsvilkär forå sikre feilfri drift av
  elektroapparatet.
• Skadede verneinnretninger aller deler ma repareres riktig aller skiftes ut av et anerkjent verksted.

4.7 Andre sikkerhetsanvisninger

-Folg de spelsielle sikkerhetsvenisningene i hvert kapittel.
- Følg eventuelt yrkesorganisasjoners forskritter eller uylkkesforebyggende forskritter for bruk av kompressorer og tykkafluktvektoy.
- Vær oppmerksom på de lovmessige forskrittene for drift av anlegg som ma overvåkes.
Vær oppmerksom pa at kondensat og andre driftsstoffer som kommer ut kan skitne til omgivelseng og fere til miljoskader ved drift og lagring av apparatet.
-Ta hensyn til pavirkninger fra miljoet.

4.8 Symboler på apparatet (avhengig av modell)

Les bruksanvisingen.

Adversel mot personskader pga. beroring av varme deler.

Bruk vernebriller.

Bruk horselsvern

Adversel mot automatisk start.

Varsel om farlig, elektrisk spunning.

Garantert lydefeftknivá.

Vær OBS på dreieretning

4.9 Sikkerhetsinnretninger

Sikkerhetsventil

Den fjaerbelastede sikkerhetsventilen (4) starter, dersom tillatt maks. trykk overskrides.

5. Oversikt

Se side 2.

1 Kompressor
2 Trykk beholder
3 Kondensatavlop
4 Sikkerhetsventil
5 Manometer reguleringstrykk
6 Trykkregulator
7 Manometer kjeltrykk
8 Pá / av bryter
9 Luftfilter / luftfilterhus
10 Olie-Jaseskrue
11 Olje-seglass
12 Olje-tappes
13 Trykkuftforbindelse (hurtigkopling, ikke forhandsmontert), ureguler trykkluft
14 Beskyttesesgitter kilereim
15 Transporthandtak
16 Filter trykkforminsker
17 Trykkuftforbindelse (hurtikoglup),regulert, filtret,uismurttrykkuft
18 Motorvernbryter
* avhengig av modell / utstyr

6. Igangsetting

6.1 Sammenbygging (modellavhengig)

1. Monter hjulene som avbildet (se bilde A, side 3).
2. Monter trykkluffforbindelsen (13) som avbildet (se bilde B, side 3).

6.2 Kontroller kondensatavlop

1. Olje-laseskrue (10) skrus ut.
2. Fyll pa olje til midten av olje-seglasset (11) ell er til markeringen.
3. Olje-laseskrue (10) skrus inn igjen.

6.4 Oppstilling

Oppstilingsstedet til apparatet ma oppfylle folgende krav:

Tort, beskyttet mot frost.
- Fast, vannrett og jevnt underlag.

Fare!

Det kan oppsta alvorlige ulykker ved feil oppstilling.

• Apparatet mä sikres mot á rulle bort, velte og skii.
• Sikkerhetsinnretninger og betjeningselementer ma alltid varelettigjengelige.
• Apparatet må ikke legges på en side. Det kan renne ut olje!

6.5 Transport

• Apparatet må ikke legges på en side. Det kan renne ut olje!
• Ikke trekk apparatet etter slange aller nettkabel. Apparatet ma transporteres etter transporthandtaket (15).

7. Bruk

7.1 Strømtilkobling

Fare! Elektrisk spunning.

Bruk apparatet kun i torre omgivelser.

Apparatet mä kun brukes med en stromkilde som oppfyller folgende krav: Stikkontakter mä väre forskrftmessig installere, jordet og testet; vern tilsvarende de tekniske data.

Se alltid til at apparatet er slatt av, for du setter kontakten i stikkontakten.

Bruk skjeteledning for utendors bruk. Ved utendors bruk mä bare godkjente og merkedes skjeteledninger brukes.

Ikke slå kompressoren av ved Å trekke ut kontakten, men gjör dette med pa/av bryteren.

Sett alltid inn en jordfeilbryter (RCD) med maks. utlserstrom pa 30mA

Ved utforelse med trefasevekselstrom: Oller dreieretning!

Alt etter bruk av fase er det mulig at motoren dreier i feil retning. Dette kan frei til skader pa apparatet. Derfor ma alltid dreieretningen kontrolleres etter hv ny forbindelse. Reimskiven til kompressoren ma dreie i retning pilen (pa kilereimens beskyttelsesgitter (14)).

Ved feil dreieretning ma fasene skiftes pa kontakten.

1. Ta ut kontakten.
2. Med en skrutrekker skiftes fasane som avbildet (se bilde C, side 3): Bryteren trykkes litt inn med en skrutrekker og dreies 180^

7.2 Opprette trykkluft

1. Apparatet slas pa over pa/av bryter (8) og vent til maksimalt kjeltrykk er oppnadd (kompressor slar seg av). Kjeltrykkevis pa kjeltrykkets manometer (7).

OBS!

Innstilt reguleringstrykk fär ikke vare høyere enn maksimal driftstrykk til forbundet trykkuftverktoy!
2. Regularingstryk stilles inn pa trykkregulator (6). Aktuelt regularingstryk vises pa reguleringstryk manometer (5).
3. Trykkuftslange forbinds med trykkuftforbindelsen:

-Trykkluftforbindelse (13) for uregulert, uifltrert trykkluft
-Trykkuftforbindelse (17) for regulert, filtrert, usmurt trykkuft

1. Trykkuftverktoy forbindes. Na kan du arbeide med trykkuftverktoyet.
2. Slá av apparatet nár du ikke skal arbeide videre umiddelbart. Trekk össa ut kontakten.
3. Kondensvann i trykkbeholer tappes daglig pa kondensatvlopet (3).

8. Vedlikehold og stell

Fare!

Slä av maskinen. Ta ut kontakten. Vent til apparatet stär o. Se til at apparatet og alle trykkuftsverktøy og tilbehorsdeler som brukes er uten trykk.
La apparatet og alle trykkuftsvertoy og tilbehorsdeler som brukes kjoles ned.

Etter alt arbeid pa maskinen:

Alle sikkerhetsinnretninger settes i drift igjen og Kontlernes. Se til at det ikke finnes neo verktøy eller lignende perversel apparatet.

Vedlikeholds-ller reparasjonsarbeider utover det som er beskrevt i dette kapittelet ma kun utfores av fagfolk.

8.1Viktige informasjoner

Vedlikehold og kontroller mä planlegges og utføres tilsvende de lovmessige standarder tilsvende oppstilling og driftsmåten til apparatet.

Ansvarshavende for oppsyn kan kreve at det vises tilsvarende dokumentasjon.

8.2 Jevnlig vedlikehold

OBS!

Kontroller pa den nye kompressoren (1)
tiltrekningsmomentene til cylindertoppskruene (se kapitel 12.Tekniske data) etter de forste 50 og 250 driftstimer.

Før haver arbeidsstart

• Kontrolleres trykkuftslanger for skader, ev. skiftes de ut.
• Kontroller at skruefester sitter fast, trekk til ved behov.
  -Forbindelseskabelkontrolleresforskader,ev. skiftesdenutavelektriker.

Daglig

-Kondensvann i trykkbeholer tappes pa kondensatavlope (3).

Hver 50. drifttime

Lufffilter (9) renses (se bilde E, side 3).
-Oljenivæt til kompressoren kontrolleres på oljeseglasset (11), ev. fylles det på olje. (Se kapittel 6.)
-Kondensvann tappes av pa filtertrykkforminsker (16).

Hver 250. drifttime

-Luftfilter (9) renses ell er skiftes ut (se bilde E, side 3).
- Luftfilter i filtertrykkforminsker renses ell skiftes ut. (Se bilde D, side 3).

Hver 500. drifttime

-Pa olje-tappeskruen (12) tappes oljen helt og skiftes ut. (Se kapittel 6.)
- Kilereimen kontrolleres (se bilde F, side 3): Beskyttelsesgitter kilereim (14) skrus av. Kilereinen kontrolleres, eventuelt strammes den ell er skiftes ut. For regulering av reimspenningen losnes fire skruer pa fundamentally til motoren og motoren forskyves. Skruene pa fundamentally til motoren trekkes til igjen. Kilereimens besykyttelsesgitter (14) monteres igjen.

Etter 1000 drifttimer

-La et fagverksted giennomfere en inspeksjon. Gjennom dette okes levetiden til kompressoren vesentlig.

8.3 Oppbevaraparat

1. Sla av apparatet og ta ut kontakten.
2. Trykkbeholderen og alle trykkluftverktoy som er forbundet settes i trykklos tilstand.
3. Kondensvann i trykkbeholder tappes pa kondensatvlopet (3).
4. Apparatet ma oppbevares sik at det ikke kan startes av uvedkommenende.
5. Apparatet mä ikke legges på en side. Det kan renne ut olje!

OBS!

Ikke oppbevar maskinen ubeskyttet utendors ell er i faktige omgivelser.

Ved frostfare

OBS!

Frost (< 5^) kan odelegge maskinen og tilbehoret, siden disse inneholder vann! Ved frostfare ma apparat og tilbehor demonteres og oppbevaraes frostfritt.

9. Reparasjon

Fare!

Reparasjoner pa disse apparatene farr kun gjennomfres av elektrofagfolk!

Takontakt med din Metabo-forhandlerhis du har et Metabo-apparat som ma repareres. Adresser finner du pa www.metabo.com.

Du kan laste ned resveredelslicer fra www.metabo.com.

10. Miljøvern

Fare!

Kondensvannet fra trykkbeholderen inneholder oljerester og/eller miljøskadelige forurensninger. Kondensvannmet ma deponeres miljevennlig over tilsvarende samlester!

Fare!

Kondensvannet fra filtertrykkforminsker
inneholder oljerester og/eller miljøskadelige
forurensninger. Kondensvannet mæ deponeres
miljøvennlig over tilsvarende samlesteder!

Fare!

Den gamle oljen fra kompressoren ma deponeres miljovennlig over tilsvarende samlester!

Folg nasjonale forskritter for miljovennlig kassering og resirkulering av gamle maskiner, emballaje og tilbehör.

Gjelder kun land i EU: Apparater skal ikke kastes i hushdingsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniskeprodukter og direktivets implementering i nasjonal rett, ma apparater som ilkke lenger skal brukes, samles separat og returneres til et miljovenlig gjenvinningsanlegg.

11. Problemer og feil

Fare!

For alt arbeid pa maskinen:

Slá av maskinen. Ta ut kontakten. Vent til apparatet stär i ro. Se til at apparatet og alle trykkuftsfverktý og tilbehorsdeler som brukes eruten trykk. La apparatet og alle trykkuftsfvertý og tilbehorsdeler som brukes kjøles ned.

Ytterligere arbeid enn det som beskrives i dette kapittelet fär kun utfores av elektrikere ell er serviceavdelinger i landet ditt.

Etter alt arbeid pa maskinen:

Alle sikkerhetsinnretninger settes i drift igjen og kontrøller. Se til at del ikke finnes noe verktøy eller lignende på erller i apparatuset.

Kompressor starter/DD:

Ingen elektrisk spunning.
- Kontroller kabel, stöpsel, stikkontakt og sikring.
- For lav nettspenning.
- Bruk skjoteleding med tilstrekkelig ledertversnitt (se kapittel 12.Tekniske data). Nar apparatet er kaldt: Unngå skjoteleding. Nar apparatet er kaldt: Slpp ut trykk pa trykkbeholer.
- Kompressor ble slätt av ved á trekke ut kontakten, mens den var igang.
-Kompressoren slas forst av med pa/av bryter (8), deretter pa igjen.
- Motor overopphetet, f.eks. på grunn av manglende kjøling (kjøleribber tildekket).
- Kompressor slas av med pa/av bryter (8).
- Arsaken for overopphetingen elimineres. La det kipoles nedi omtrent ti minutter.
Kun ved utforelse med vekselstrom motor: Motorvermbryer (18) kontrolleres, ev. tilbakestilles ved atrykke inn. Se bilde J, side 3.
- Kompressor slas pa igjen med pa/av bryter (8).

Kompressor gár, uten á bygge opp tilstrekkelig trykk.

Kondensatavlop lekker.
- Se til at kondensatavlopet (3) er lukket.
-Pakningen til tappeskruen kontrolleres, skiftes ev. ut.

• Returventilen lekker.
  -La returventilen vedlikeholds pa et fagverksted.

TrykkluftverktoyfarikkeNKtrykk.

Trykkregulatoren er/DDreid nok opp.
-Trykkregulatoren (6) dreies mer opp.
- Slangeforbindelsen mellom kompressor og trykkluftverkoy lekker.

-Slangeforbbindelsen kontrolleres; skadde deler skiftes ev. ut.

12. Tekniske data

Forklaringer til opplysningene på side 3.

Vi forbeholder oss retten til a gjore endringer som ffolge av tekniak utvikling.

A=Innsugningseffekt

F = Fylleeffekt

L_eff = leveringsmengde ved 80 %maks. trykk

p = Maks. trykk

V = K j e s t

a = Antall luftavganger

z = S y I n d

Nm =Tiltrekningsmoment til cylinderskuene

n0 =Maks.turtall

P1 =Nominelt effektopptak

U =Forbindelsessspenning I =Nominell strøm

F = Min. sikring

IP =Beskyytelsesgrad

G =Maksimal total lengde og ledertversnitt til skjoteledninger

A = Dimensjoner(LxBxH)

Tmax =maks. lager-/driftstemperatur

Oei =Oljemengde og kvalitet ved oljeskiffe (modellavhengig)

m =Vekt

^* = Levetiden til enkelter komponenter, f.eks.
pakning i returventil, reduseres betydelig, dersom
kompressoren brukes ved hove temperature
(maks. lager-/driftstemperatur og hoyere).

**=Ved temperaturer under minlager-/ driftstemperatur er det frostfare for kondensatet i trykkbehoder.

Angitte tekniske data kan variere (i henhold til degjeldende standardene).

A Utslippsverdier

Disse verdiene gjor det mulig a ansla emisjonen fra apparatet og aammenlikne ulike apparater. Avhengig av brussbetingelsene, tilstanden til apparatet og verktoyet, kan den faktiske belastningen vare hoyere erler lavere. Ta hensyn til arbeidspauser og perioder med minre belastning i vurderingen. Fastsett sikkerhetstiltak for Brukeren pa grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

LDA =Lydttrykkniva
LWA =Lydeffektniva
LwA(M) =malt lydeffektniv i henhold til 2000/14/EF
L_WA(G) =garantert lydeffektnivà i henhold til 2000/14/FF

K_D A K_WA =

Bruk horselsvern!

C Apparatabetegnelse

D Forbindelsesspenning/frekvens

E Nominell opptakseffekt

F Nominell ström/vernetype

G Maks. turtall

H Maks. trykk

ICE-merking - i henhold til samsvarserklageringen overholder dette apparatet EU-direktivene

J Byggae

K Innsugningseffekt

L Fylleeffekt

M Turtall compressor

N Sylindertall

O Kjelstørrelse

P Deponeringssymbol (se kapittel 10.)

Original brugsanvisning

Indholdsfortegnelse

Tort, frostbeskyttet
- Fast, vandret og jævnt underlag

Fare!

F =Pafyldningsydelse

L_ eff =Effektiv forsyningsmaengde ved 80 % maks. tryk
