INSTRUKCJA OBSŁUGI DKNG 4050 METABO

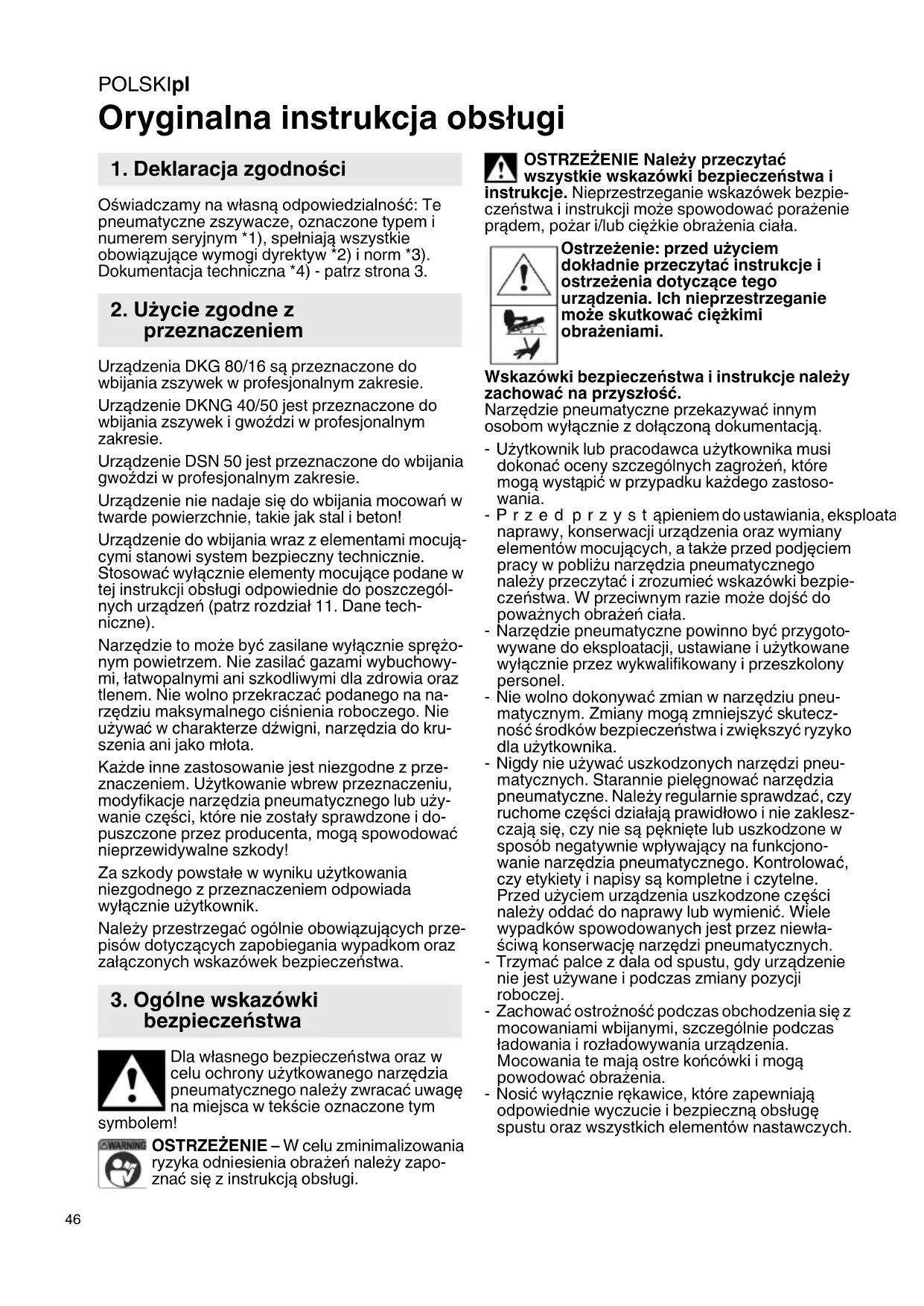

Oryginalna instrukcja obsługi Oświadczamy na własną odpowiedzialność: Te pneumatyczne zszywacze, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3. Urządzenia DKG 80/16 są przeznaczone do wbijania zszywek w profesjonalnym zakresie. Urządzenie DKNG 40/50 jest przeznaczone do wbijania zszywek i gwoździ w profesjonalnym zakresie. Urządzenie DSN 50 jest przeznaczone do wbijania gwoździ w profesjonalnym zakresie. Urządzenie nie nadaje się do wbijania mocowań w twarde powierzchnie, takie jak stal i beton! Urządzenie do wbijania wraz z elementami mocują- cymi stanowi system bezpieczny technicznie. Stosować wyłącznie elementy mocujące podane w tej instrukcji obsługi odpowiednie do poszczegól- nych urządzeń (patrz rozdział 11. Dane tech- niczne). Narzędzie to może być zasilane wyłącznie sprężo- nym powietrzem. Nie zasilać gazami wybuchowy- mi, łatwopalnymi ani szkodliwymi dla zdrowia oraz tlenem. Nie wolno przekraczać podanego na na- rzędziu maksymalnego ciśnienia roboczego. Nie używa ć w charakterze dźwigni, narzędzia do kru- szenia ani jako młota. Każde inne zastosowanie jest niezgodne z prze- znaczeniem. Użytkowanie wbrew przeznaczeniu, modyfikacje narzędzia pneumatycznego lub uży- wanie części, które nie zostały sprawdzone i do- puszczone przez producenta, mogą spowodować nieprzewidywalne szkody! Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzegać ogólnie obowiązujących prze- pisów dotyczących zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa. Dla własnego bezpieczeństwa oraz w celu ochrony użytkowanego narzędzia pneumatycznego należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi. OSTRZE ŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpie- czeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Ostrzeżenie: przed użyciem dokładnie przeczytać instrukcje i ostrzeżenia dotyczące tego urządzenia. Ich nieprzestrzeganie może skutkować ciężkimi obrażeniami. Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Narzędzie pneumatyczne przekazywać innym osobom wyłącznie z dołączoną dokumentacją. -Użytkownik lub pracodawca użytkownika musi dokonać oceny szczególnych zagrożeń, które mogą wystą pić w przypadku każdego zastoso- wania. -Przed przystąpieniem do ustawiania, eksploatacji, naprawy, konserwacji urządzenia oraz wymiany elementów mocujących, a także przed podjęciem pracy w pobliżu narzędzia pneumatycznego należy przeczytać i zrozumieć wskazówki bezpie- czeństwa. W przeciwnym razie może dojść do poważnych obrażeń ciała. -Narzędzie pneumatyczne powinno być przygoto- wywane do eksploatacji, ustawiane i użytkowane wyłącznie przez wykwalifikowany i przeszkolony personel. - Nie wolno dokonywać zmian w narzędziu pneu- matycznym. Zmiany mogą zmniejszyć skutecz- ność środków bezpieczeństwa i zwiększyć ryzyko dla użytkownika. -Nigdy nie używać uszkodzonych narzędzi pneu- matycznych. Starannie pielęgnować narzędzia pneumatyczne. Należy regularnie sprawdzać , czy ruchome części działają prawidłowo i nie zaklesz- czają się, czy nie są pęknięte lub uszkodzone w sposób negatywnie wpływający na funkcjono- wanie narzędzia pneumatycznego. Kontrolować, czy etykiety i napisy są kompletne i czytelne. Przed użyciem urządzenia uszkodzone części należy oddać do naprawy lub wymienić. Wiele wypadków spowodowanych jest przez niewła- ściwą konserwację narzędzi pneumatycznych. -Trzymać palce z dala od spustu, gdy urządzenie nie jest używane i podczas zmiany pozycji roboczej. -Zachować ostrożność podczas obchodzenia się z mocowaniami wbijanymi, szczególnie podczas ładowania i rozładowywania urządzenia. Mocowania te mają ostre końcówki i mogą powodować obrażenia. -Nosić wyłącznie r ękawice, które zapewniają odpowiednie wyczucie i bezpieczną obsługę spustu oraz wszystkich elementów nastawczych.

1. Deklaracja zgodności

bezpieczeństwaPOLSKI pl

4.1 Zagrożenia stwarzane przez części

wyrzucane w powietrze -W razie pęknięcia obrabianego przedmiotu, elementów mocujących lub narzędzia pneuma- tycznego może dojść do wyrzucenia w powietrze różnych części z dużą prędkością. - Podczas pracy, przy wymianie osprzętu lub elementów mocujących oraz podczas prac konserwacyjnych i naprawczych przy narzę- dziach pneumatycznych należy zawsze nosić okulary ochronne odporne na uderzenia. Stopień wymaganej ochrony powinien być oceniany dla każdego zastosowania oddzielnie. -Należy upewnić się, czy obrabiany przedmiot jest bezpiecznie zamocowany. -Przed przystąpieniem do wymiany narzędzi robo- czych i osprzętu lub przeprowadzenia ustawień, prac konserwacyjnych lub czyszczenia należy odłączyć narzędzie pneumatyczne od zasilania sprężonym powietrzem. -Należy upewnić się, czy nie stwarza się zagro- żenia również dla innych osób.

4.2 Zagrożenia w trakcie eksploatacji

-Użytkownik i personel konserwacyjny muszą być w stanie opanować fizycznie wielkość, masę i moc narzędzia pneumatycznego. -Należy prawidłowo trzymać narzędzie pneuma- tyczne: trzeba być gotowym na przeciwdziałanie zwykłym lub nagłym ruchom – trzymać obie dłonie w pogotowiu. -Należy przyjąć bezpieczną pozycję izawsze utrzymywać równowagę. -Unikać niezamierzonego uruchomienia urzą- dzenia. W przypadku przerwania zasilania powie- trzem nie naciskać spustu (9). -Należy stosować wyłącznie środki smarne zale- cane przez producenta. -Należy nosić osobiste wyposażenie ochronne oraz zawsze zakładać okulary ochronne i ochra- niacze słuchu. Noszenie indywidualnego wyposa- żenia ochronnego, takiego jak antypoślizgowe obuwie robocze, zmniejsza ryzyko odniesienia obrażeń ciała. -Nigdy nie kierować gotowego do użytku urzą- dzenia do wbijania bezpośrednia na siebie lub inne osoby. -Urządzenie do wbijania trzymać podczas pracy w taki sposób, aby w przypadku ewentualnego odrzutu nie narażać głowy i reszty ciała na obra- żenia. - Nigdy nie naciskać spustu, gdy urządzenie do wbijania skierowane jest w przestrzeń. -Gotowe do użytku urządzenie do wbijania nosić wyłącznie za uchwyt (10) i nigdy z naciśniętym spustem (9). -Zwrócić uwagę na warunki w miejscu pracy. Może się zdarzyć, że elementy mocujące przebiją cienkie obrabiane przedmioty lub podczas pracy w rogach i krawędziach obrabianych przedmiotów ześlizną się zagrażając bezpieczeństwu osób. -Wszystkie części ciała, np. ręce, nogi itp. utrzymywać poza kierunkiem roboczym urządzenia i zawsze upewni ć się, że mocowanie wbijane nie trafi w żadną część ciała. -Podczas korzystania z urządzenia pamiętać, że mocowanie wbijane może się odbić od podłoża i spowodować obrażenia. -Przed użyciem zawsze sprawdzić, czy części urządzenia nie są uszkodzone, nieprawidłowo zamontowane lub zużyte. - Specyfikacje mocowań wbijanych, które wolno stosować w urządzeniu, muszą obejmować minimalną i maksymalną średnicę, długość i parametry techniczne mocowań wbijanych, takie jak kaliber i kąt. - Podczas pracy urządzeniami pneumatycznymi nie przekraczać maksymalnego ciśnienia roboczego Ps max. Podłączać wyłącznie do przewodów sprężonego powietrza, które gwarantują, że dopuszczalne ciśnienie robocze nie zostanie przekroczone o więcej niż 10% (np. przez reduktor ciśnienia).

4.3 Zagrożenia stwarzane przez osprzęt /

elementy mocujące -Przed założeniem lub zdjęciem osłony (1), wymianą osprzętu lub materiałów eksploatacyjnych oraz przed regulacją odłączyć narzędzie pneumatyczne od zasilania pneumatycznego. -Stosować wyłącznie osprzęt i mocowania wbijane o rozmiarze i typie odpowiednim dla tego urządzenia oraz odpowiadające wymogom i parametrom opisanym w niniejszej instrukcji obsługi. -Stosować wyłącznie narzędzia robocze w dobrym stanie technicznym. Nieprawidłowy stan osprzętu może spowodować pęknięcie osprzętu w trakcie używania i jego gwałtowne wyrzucenie w powietrze. -Stosować wyłącznie środki smarne zalecane przez producenta urządzenia. -Specyfikacje mocowań wbijanych, które wolno stosować w urządzeniu, muszą obejmować minimalną i maksymalną średnicę, długość i parametry techniczne mocowań wbijanych, takie jak kaliber i kąt.

4.4 Zagrożenia na stanowisku pracy

-Pośliźnięcie się, potknięcie i przewrócenie są głównymi przyczynami obrażeń na stanowisku pracy. Należy uważać na powierzchnie, które ze względu na użytkowanie narzędzia pneumatycz- nego mogą stać się śliskie oraz na zagrożenia ze strony węża pneumatycznego, który może być przyczyną potknięć. - W nieznanym otoczeniu należ y postępować ostrożnie. Mogą występować ukryte zagrożenia spowodowane np. obecnością przewodów elek- trycznych czy innych przewodów zasilających. -Narzędzie pneumatyczne nie jest przeznaczone do użytku w strefach zagrożonych wybuchem i nie jest izolowane na wypadek styczności ze źródłami prądu elektrycznego. -Należy sprawdzić, czy w miejscu, które ma być obrabiane, nie znajdują się żadne przewody elek- tryczne, wodociągowe lub gazowe (np. za pomocą wykrywacza metali).

4. Specjalne wskazówki

bezpieczeństwaPOLSKIpl

-Nie dopuszczać do zbliżania się osób trzecich. Wyraźnie oznaczyć obszar roboczy. -Nie przechylać się zbyt mocno do przodu. Używać wyłącznie na bezpiecznym stanowisku roboczym.

4.5 Zagrożenia stwarzane przez hałas

- W razie niedostatecznej ochrony słuchu działanie silnego hałasu może prowadzić do trwałego uszkodzenia słuchu, utraty słuchu i innych problemów, jak np. szumy uszne (dzwonienie, szum, świst lub brzęczenie w uszach). - Nieodzowne jest przeprowadzenie oceny ryzyka w odniesieniu do tych zagrożeń i wprowadzenie odpowiednich mechanizmów zapobiegawczych. -Dzięki stworzeniu odpowiednich warunków w miejscu pracy, np. położeniu obrabianych przed- miotów na tłumiące hałas podkładki, również można zmniejszyć poziom hałasu. -Należy stosować środki ochrony słuchu według zaleceń swojego pracodawcy lub według wymogów BHP. -Narzędzie pneumatyczne należy użytkować i konserwować zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego zwięk- szenia natężenia hałasu. -Materiały podlegające zużyciu oraz narzędzia robocze należy dobierać, konserwować i wymie- niać zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego zwiększenia natę- żenia hałasu. - Nie wolno usuwać wbudowanego tłumika, który powinien znajdować się w dobrym stanie tech- nicznym.

4.6 Dodatkowe wskazówki bezpieczeństwa

-Sprężone powietrze może powodować poważne obrażenia. -Jeśli narzędzie pneumatyczne nie jest używane, przed przystąpieniem do wymiany osprzętu lub wykonywania prac naprawczych należy zawsze odciąć dopł yw sprężonego powietrza, spuścić ciśnienie z węża powietrza i odłączyć narzędzie pneumatyczne od dopływu sprężonego powie- trza. - Nigdy nie wolno kierować strumienia powietrza na siebie ani na inne osoby. -Uderzające dookoła węże mogą spowodować poważne obrażenia. Dlatego należy zawsze sprawdzać, czy węże i ich elementy mocujące nie są uszkodzone i czy się nie poluzowały. -Jeśli stosowane są uniwersalne złącza obrotowe (złącza pazurowe), to należy użyć kołków blokują- cych i zabezpieczeń węży Whipcheck, aby zapewnić ochronę na wypadek, gdyby zawiodło połączenie węża z narzędziem pneumatycznym lub poszczególnych węż y ze sobą. -Należy zadbać o to, aby nie przekroczyć maksy- malnego ciśnienia podanego na narzędziu pneu- matycznym. - Nigdy nie przenosić narzędzia pneumatycznego trzymając za wąż. -Trzymać palce z dala od spustu, gdy urządzenie nie jest używane i podczas zmiany pozycji roboczej. -Urządzenia pneumatycznego nigdy nie pociągać za wąż pneumatyczny. -Używanie tlenu lub gazów palnych do zasilania urządzeń pneumatycznych jest niedozwolone i stwarza zagrożenie pożarem oraz wybuchem. - Podczas korzystania z urządzeń pneumatycznych zachować ostrożność, ponieważ urządzenie może się oziębiać, co z kolei może mieć negatywny wpływ na pewność chwytu i kontrolę.

4.7 Pozostałe wskazówki bezpieczeństwa

-Nale ży przestrzegać ewentualnych specjalnych przepisów BHP i przepisów o zapobieganiu wypadkom dotyczących obchodzenia się z kompresorami i narzędziami pneumatycznymi. -Należy upewnić się, że podane w danych tech- nicznych maksymalne dozwolone ciśnienie robocze nie zostanie przekroczone. -Nie wolno przeciążać narzędzia – wykorzystywać narzędzie wyłącznie w zakresie wydajności, podanym w danych technicznych. -Stosować środki smarne nie budzące zastrzeżeń. Należy zadbać o dostateczną wentylację w miejscu pracy. W razie zwiększonej emisji do otoczenia: skontrolować narzędzie pneuma- tyczne i w razie potrzeby zlecić jego naprawę. -Nie należy używać tego narzędzia bez należytej koncentracji. Należy być czujnym, uważać na to, co się robi i do pracy z narzędziem pneuma- tycznym przyst ępować z rozwagą. Narzędzia nie należy używać w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi przy użyciu tego narzędzia może doprowadzić do poważnych obrażeń ciała. -Należy dbać oczystość idobre oświetlenie stano- wiska pracy. Nieporządek lub brak oświetlenia wmiejscu pracy mogą prowadzić do wypadków. -Narzędzia pneumatyczne należy przechowywać w miejscu niedostępnym dla dzieci. -Nie przechowywać narzędzia na świeżym powie- trzu ani w wilgotnym otoczeniu bez odpowied- niego zabezpieczenia. -Należy chronić narzędzie pneumatyczne, szcze- gólnie przyłącze sprężonego powietrza i elementy sterownicze, przed pyłem i brudem. -Urządzenia do wbijania z wyzwoleniem kontak- towym (patrz Dane techniczne) są oznaczone ikoną "Nie używać na rusztowaniach i drabinach" i nie wolno ich eksploatować w przypadku okre- ślonych zastosowań, np. gdy przejście z jednego miejsca wbijania do następnego odbywa się przez rusztowania, schody, drabiny lub podobne konstrukcje, jak np. łaty dachowe;. do zamykania skrzynek lub klatek; do mocowania zabezpieczeń transportowych, np. na pojazdach i wagonach. Urządzeń do wbijania z wyzwoleniem kontaktowym (patrz Dane techniczne) nie wolno używać do określonych zastosowań, np. wszędzie tam, gdzie zmiana miejsca pracy odbywa się po rusztowaniach, schodach, drabinach lub podobnych konstrukcjach, np. łatach dachowych. - Zamykanie kartonów, skrzyń, mocowanie przegród i montaż systemów zabezpieczeń transportowych na naczepach i samochodach ciężarowych -Nie trzymać palca na spuście podczas podnoszenia urządzenia, przemieszczania sięPOLSKI pl

między obszarami roboczymi i podczas zmiany pozycji roboczej oraz podczas chodzenia, ponieważ pozostawienie palca na spuście może spowodować niezamierzoną pracę urządzenia. Przed użyciem urządzenia z wyzwalaczem przełączanym zawsze sprawdzić, czy został ustawiony prawidłowy tryb pracy. -Urządzenie jest wyposażone w wyzwalacz przełączany do wyzwolenia kontaktowego lub ciągłego wyzwolenia kontaktowego za pomocą przełącznika systemu wyzwalającego albo jest to urządzenie z ciągłym wyzwalaniem kontaktowym i zostało oznaczone symbolem zaprezentowanym powyżej. Znajduje zastosowanie przy produkcji palet, mebli, domów prefabrykowanych, montażu tapicerki i szalunków. -Podczas pracy w trybie wyzwalania przełączanego zawsze trzeba się upewnić, że urządzenie znajduje się w odpowiednim ustawieniu wyzwalania. -Nie używać urządzenia w ustawieniu wyzwalania kontaktowego do zastosowań takich jak zamykanie kartonów i skrzyń oraz montaż systemów zabezpieczeń transportowych na naczepach i samochodach ciężarowych. -Zachować ostrożność podczas przemieszczania się pomiędzy obszarami roboczymi. Zagrożenia spowodowane drganiami -Oddziaływanie drgań może powodować uszkodzenia nerwów i zakłócenia w cyrkulacji krwi w dłoniach i ramionach. -Podczas prac w zimnym otoczeniu nosić ciepłą odzież i dbać o to, aby dłonie były ciepłe i suche. -W przypadku stwierdzenia, że skóra palców lub dłoni stała się nieczuła, mrowi, boli lub zabarwiła się na biało, przerwać pracę narzędziem pneumatycznym, powiadomić pracodawcę i zasięgnąć porady lekarskiej. -Narzędzie pneumatyczne użytkować i konserwować zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego nasilenia drgań. -Materiały eksploatacyjne oraz narzędzia robocze dobierać, konserwować i wymieniać zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego nasilenia drgań. -Narzędzie pneumatyczne trzymać niezbyt mocnym, ale pewnym chwytem z zachowaniem wymaganych manualnych sił reakcji, gdyż wraz ze wzrostem siły chwytu ryzyko drgań zwykle się zwiększa. Urządzenie nie nadaje się do wbijania mocowań w twarde powierzchnie, takie jak stal i beton!

4.8 Niebezpieczeństwo związane z

wyrzucanymi elementami -Podczas rozładunku mocowań wbijanych, regulacji, usuwania blokad lub wymiany osprzętu nie wolno podłączać urządzenia do wbijania do zasilania. -Podczas pracy zawsze zwracać uwagę, aby mocowania wbijane prawidłowo zagłębiały się w materiał i nie były skierowane w stronę użytkownika i/lub osób trzecich ani źle założone. -Podczas pracy kawałki materiału mogą być wyrzucane z obrabianego elementu lub systemu mocowań i magazynka. -Podczas pracy urządzeniem zawsze nosić odporną na uderzenia ochronę oczu z bocznymi osłonami. -Użytkownik odpowiada za oszacowanie ryzyka dla innych osób / osób trzecich. -W przypadku urządzeń, które nie mają kontaktu z obrabianym elementem trzeba zachować szczególną ostrożność, ponieważ mogą one zostać przypadkowo uruchomione i zranić użytkownika i/ lub osoby trzecie. -Zadbać o to, aby urządzenie zawsze pewnie przylegało do obrabianego elementu i nie mogło się ześlizgnąć.

4.9 Zagrożenie związane z powtarzalnymi

ruchami -Podczas pracy narzędziem pneumatycznym może występować nieprzyjemne odczucie w dłoniach,

ękach, barkach, w strefie karku i innych częściach ciała. -Podczas pracy narzędziem pneumatycznym zawsze przyjmować odpowiednią, ergonomiczną postawę ciała. Zachować stabilność i unikać niewygodnych lub niestabilnych pozycji. -Podczas długotrwałej pracy operator powinien zmieniać pozycję ciała, co pomoże uniknąć nieprzyjemnych odczuć i zmęczenia. -Nigdy nie ignorować takich objawów, jak uporczywe lub nawracające dolegliwości, ból, kołatanie serca, bóle punktowe, mrowienie, drętwienie, uczucie pieczenia lub sztywność. O takich i podobnych objawach operator musi poinformować swojego pracodawcę i zasięgnąć specjalistycznej porady lekarskiej.

4.10 Zagrożenia przez pyły i opary

-Pyły i opary powstające podczas pracy narzędziem pneumatycznym mogą powodować uszczerbek na zdrowiu (np. rak, uszkodzenia płodu, astma i/lub wysypka). Wymagane jest przeprowadzenie oceny ryzyka w odniesieniu do tych zagrożeń i podjęcie odpowiednich środków zapobiegawczych. -W ocenie ryzyka trzeba uwzględnić pyły powstające w trakcie pracy narzędziem pneumatycznym oraz pyły występujące w miejscu pracy, które mogą wzbijać się w powietrze. -Powietrze wylotowe trzeba odprowadzać w sposób pozwalający zredukować do minimum wzbijanie się pyłów w zapylonym otoczeniu. -W przypadku powstawania pyłów lub oparów głównym zadaniem jest ich kontrola w miejscu powstawania.POLSKIpl

-Wszystkie elementy podstawowe oraz elementy osprzętu narzędzia pneumatycznego przeznaczone do wyłapywania, odsysania lub redukcji powstawania lotnych pyłów i oparów muszą być prawidłowo stosowane i konserwowane zgodnie z zaleceniami producenta. -Stosować ochronę górnych dróg oddechowych zgodną z wytycznymi pracodawcy oraz przepisami BHP. Informacje w niniejszej instrukcji obsługi oznaczo- ne zostały w następujący sposób: Niebezpieczeństwo! Ostrzeżenie przed szkodami osobowymi lub szkodliwością dla środowiska. Uwaga. Ostrzeżenie przed szkodami mate- rialnymi.

4.11 Symbole na narzędziu pneumatycznym

Przed uruchomieniem przeczytać instrukcję obsługi. Nosić okulary ochronne Nosić ochraniacze słuchu Nie używać na rusztowaniach i drabinach Urządzenie wyposażone jest w zabezpie- czenie przed wyzwoleniem. Możliwa praca w trybie wyzwolenia kontaktowego, zachować ostrożność podczas zmiany obszaru roboczego. Ostrzeżenie: przed użyciem dokładnie przeczytać instrukcje i ostrzeżenia dotyczące tego urządzenia. Ich nieprzestrzeganie może skutkować ciężkimi obrażeniami. - Zawsze przed rozpoczęciem pracy sprawdzać, czy mechanizm zabezpieczający i wyzwalający działają niezawodnie oraz czy śruby i nakrętki są dokręcone. - Nie wolno dokonywać modyfikacji i samodziel- nych napraw urządzenia oraz używać go niezgodnie z przeznaczeniem. - Nigdy nie demontować ani nie blokować części, takich jak np. mechanizm wyzwalający urzą- dzenia do wbijania. -Unikać wszelkich osłabień i uszkodzeń urzą- dzenia. Patrz strona 2. 1Osłona* 2Wylot 3 Zabezpieczenie przed wyzwoleniem* 4Dźwignia (do otwierania pokrywki serwisowej) 5Pokrywka serwisowa 6 Wylot powietrza / przesłona wylotu powietrza* 7Regulacja g łębokości wbijania* 8 DKG 114/65: przełącznik (wybór trybu pracy: wyzwolenie pojedyncze z zabezpieczeniem lub wyzwolenie kontaktowe)* 9Spust 10 Uchwyt 11 Przyłącze sprężonego powietrza z filtrem 12 Złączka wtykowa 1/4" 13 Dźwignia blokująca* 14 Suwak elementów mocujących 15 Magazynek 16 Dźwignia odblokowująca (w urządzeniach bez zabezpieczenia przed wyzwoleniem)*

• w zależności od wyposażenia

6.1 Przed pierwszym uruchomieniem

Wkręcić złączkę wtykową (12).

6.2 Podłączanie do przewodu pneumatycz-

nego Opróżnić magazynek (15), aby zapobiec wyzwoleniu elementu mocującego podczas podłączania. (Na wypadek, gdyby w wyniku prac naprawczych, konserwacyjnych lub transportu elementy wewnątrz urządzenia do wbijania nie znajdowały się w pozycji wyjściowej). Podłączać wyłącznie do przewodów pneuma- tycznych, które gwarantują, że nie zostanie przekroczone dopuszczalne ciśnienie robocze o więcej niż 10% (np. dzięki reduktorowi ciśnienia). Stosować wyłącznie złącza błyskawiczne. Podłączać w taki sposób, aby niezamykana złączka wtykowa przymocowana była do urzą- dzenia, żeby po rozłączeniu nie było sprężonego powietrza w urządzeniu. Aby uzyskać pełną moc narzędzia pneumatycz- nego, należy zawsze stosować węże pneuma- tyczne o średnicy wewnętrznej minimum 9 mm. Zbyt mała średnica węża może znacznie zmniej- szyć moc. Uwaga. W przewodzie pneumatycznym nie może być skroplin. Uwaga. Aby narzędzie pozostało sprawne przez długi czas, musi być w dostatecznym stopniu zasilane olejem do pneumatyki. Może się to odbywać w następujący sposób: – Zastosowanie oliwionego sprężonego powietrza poprzez zamontowanie olejarki mgławicowej. – Bez olejarki mgławicowej: oliwić codziennie ręcz- nie przez przyłącze sprężonego powietrza. Ok. 3-5 kropli oleju do pneumatyki co 15 minut robo- czych przy ciągłym użytkowaniu. Jeśli narzędzie nie było używane przez kilka dni, wkroplić ręcznie ok. 5 kropli oleju do pneumatyki do przyłącza sprężonego powietrza.

6. EksploatacjaPOLSKI pl

6.3 Napełnianie magazynka

Podczas napełnienia magazynka (15) trzymać urządzenie w taki sposób, aby wylot (2) nie był skierowany na użytkownika ani na inne osoby. Podczas napełnienia magazynka (15) trzymać urządzenie w taki sposób, aby wylot (2) nie był skierowany na użytkownika ani na inne osoby. Patrz rysunek na początku instrukcji obsługi. -Nacisnąć dźwignię blokującą (13) (opcja wyposa- żenia), a następnie... -odciągnąć suwak elementów mocujących (14). -Włożyć do magazynka elementy mocujące (patrz rozdział 8. i 11.) odpowiednie dla danego urzą- dzenia. -Wsunąć suwak elementów mocujących (14), aż zaskoczy na dźwignię blokującą (13) (opcja wypo- sażenia).

6.4 Regulacja/użytkowanie narzędzia

pneumatycznego Nie trzymać palca na spuście podczas podnoszenia urządzenia, przemiesz- czania się między obszarami roboczymi i podczas zmiany pozycji roboczej oraz podczas chodzenia, ponieważ pozosta- wienie palca na spuście może spowo- dować niezamierzoną pracę urządzenia. Uwaga. Unikać wyzwoleń pustych – nie naciskać spustu, gdy magazynek jest pusty.

1. Obrócić przesłonę wylotu powietrza (6) (opcja

wyposażenia) na żądaną pozycję.

2. W przypadku wrażliwych powierzchni

obrabianego elementu zamontować osłonę (1).

3. Podłączyć narzędzie pneumatyczne do

zasilania pneumatycznego (patrz rozdział 6.2).

4. Napełnić magazynek (15) (patrz rozdział 6.3).

5. Najpierw ustawić ciśnienie powietrza na

najniższą wartość zalecanego ciśnienia roboczego.

6. Urządzenie docisnąć wylotem (2) do

obrabianego elementu i nacisnąć spust (9) (patrz rozdział 6.5).

7. Stopniowo zwiększać lub zmniejszać ciśnienie

robocze w skokach co 0,5 bara aż do osiągnięcia zamierzonego efektu. Ciśnienie robocze urządzenia do wbijania powinno być możliwie najmniejsze (pozwala to zaoszczędzić energię, zmniejszyć poziom hałasu i zużycie). Nie przekraczać maksymalnego poziomu ciśnienia roboczego.

8. Do dokładnego ustawienia głębokości wbijania

można użyć układu regulacji głębokości wbijania (7) (opcja wyposażenia).

9. W przypadku zaklinowania mocowań wbijanych

odłączyć urządzenie od zasilania pneumatycznego, podnieść dźwignię (4) do otwierania klapki serwisowej (9) i usunąć uszkodzony element mocujący. 10.W razie dłuższych przerw lub po zako ńczeniu pracy odłączyć urządzenie od zasilania pneumatycznego i opróżnić magazynek.

6.5 Wyzwalanie elementu mocującego z

narzędzia pneumatycznego Uwaga: DKG 80/16 pracują bez zabezpie- czenia przed wyzwoleniem. Za pomocą dźwigni odblokowującej (16) odblokować urzą- dzenie palcem środkowym, dopiero potem można nacisnąć spust (9) palcem wskazującym i wbić element mocujący. Pozostałe urządzenia do wbijania (poza DKG 80/16) są wyposażone w zabezpieczenie przed wyzwoleniem (3) i oznaczone odwróconym trójkątem równobocznym. Zabezpieczenie przed wyzwoleniem (3) umożliwia pracę tylko wówczas, gdy jest ono dociśnięte jest do miejsca wbijania i spust (9) zostanie naciśnięty. Te urządzenia wolno eksploatować wyłącznie z poprawnie działającym zabezpieczeniem przed wyzwoleniem. Uszkodzone lub nieprawidłowo działające urządzenie natychmiast odłączyć od źródła sprężonego powietrza i oddać wykwalifikowanemu specjaliście do kontroli.

Niebezpieczeństwo! Przed przystąpieniem do jakichkolwiek prac przy urządzeniu odłą- czyć sprężone powietrze i magazynek. Niebezpieczeństwo! Inne prace konserwa- cyjne lub naprawcze, niż opisane w niniej- szym rozdziale, mogą być przeprowadzane wy- łącznie przez wykwalifikowanych pracowników. -Przyłącza sprężonego powietrza na urządzeniach do wbijania oraz przewód giętki chronić przed zanieczyszczeniem. -Należy zadbać o bezpieczeństwo narzędzia pneumatycznego poprzez jego regularną konser- wację. - Kontrolować prawidłowe dociągnięcie złącz gwin- towych, w razie potrzeby dociągnąć. -Filtry w przyłączu sprężonego powietrza czyścić przynajmniej raz na tydzień. - Zaleca się podłączenie przed narzędziem pneu- matycznym reduktora ciśnienia z separatorem wody i olejarką. - W przypadku zwiększonego wycieku oleju lub powietrza skontrolować narzędzie pneumatyczne i w razie potrzeby oddać do naprawy (patrz rozdział 9.).

Należy stosować wyłącznie oryginalny osprzęt Metabo. Wolno stosować wyłącznie osprzęt, który jest prze- znaczony dla tego narzędzia pneumatycznego i spełnia wymogi i parametry opisane w niniejszej instrukcji obsługi. Pełny zestaw osprzętu, patrz strona www.metabo.com lub w katalogu.

7. Konserwacja i pielęgnacja

Niebezpieczeństwo! Naprawy narzędzia pneumatycznego mogą przeprowadzać wyłącznie wykwalifikowani specjaliści, używający oryginalnych części zamiennych Metabo i prze- strzegający informacji podanych w instrukcji obsługi! (Za wykwalifikowanych specjalistów uważa się osoby, które na podstawie fachowego wykształ- cenia i doświadczenia posiadają wystarczającą wiedzę w dziedzinie urządzeń do wbijania i zapo- znały się na tyle z obowiązującymi państwowymi przepisami ochrony pracy, przepisami bezpieczeń- stwa i higieny pracy, dyrektywami i ogólnie uznawa- nymi regułami techniki, że potrafią ocenić, czy stan urządzeń do wbijania nie stwarza zagrożeń podczas eksploatacji.) W sprawie naprawy narzędzi pneumatycznych należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com. Listę części zamiennych można pobrać pod adresem www.metabo.com. Przestrzegać lokalnych przepisów dotyczących utylizacji i recyklingu. Nie mogą powstać zagrożenia dla ludzi i środowiska. Zużytych urządzeń nie wolno wyrzucać wraz z odpadami gospodarczymi. Trzeba je prze- kazać do odpowiedniego punktu selektywnej zbiórki zużytych maszyn, opakowań i akcesoriów przeznaczonych do recyklingu. Wyjaśnienia do informacji podanych na stronie 3. Zastrzegamy sobie prawo do zmian konstrukcyj- nych. V=zużycie powietrza na jedno wbicie p=zalecane ciśnienie robocze

max. = maksymalne dopuszczalne ciśnienie robocze

=wydajność napełniania odpowiednich sprężarek AS = rodzaj wyzwolenia:

= wyzwolenie pojedyncze

= wyzwolenie pojedyncze z zabezpie- czeniem C = wyzwolenie kontaktowe Wyjaśnienie: Wyzwolenie pojedyncze: Do wbijania trzeba za każdym razem nacisnąć spust (9). W celu każdego kolejnego wbicia spust należy najpierw cofnąć do pozycji wyjściowej. Wyzwolenie pojedyncze z zabezpieczeniem:

wbijania trzeba za każdym razem nacisnąć spust (9) i zabezpieczenie przed wyzwoleniem (3), aby naciśnięcie spustu powodowało pojedyncze wbicie, po tym jak wylot urządzenia zostanie doci- śnięty do miejsca wbijania. Kolejne elementy mocu- jące można wbić tylko wówczas, gdy spust i zabez- pieczenie przed wyzwoleniem z powrotem znajdują się w pozycji wyjściowej. Wyzwolenie kontaktowe: Do wbijania trzeba za każdym razem nacisnąć spust (9) i zabezpieczenie przed wyzwoleniem (3), przy czym kolejność naci- skania jest obojętna. W celu wbicia kolejnych elementów mocujących wystarczy, jeśli albo spust będzie nadal naciskany, a zabezpieczenie przed wyzwoleniem zostanie dociśnięte do podłoża lub odwrotnie. Stosowane gwoździe:

=grubość drutu Stosowane zszywki:

=grubość drutu A=wymiary: długość x szerokość x wysokość m=ciężar (bez elementów mocujących) Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji narzędzia i porównanie różnych narzędzi. W zależ- ności od warunków użytkowania, stanu narzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Dla oszacowania należy uwzględnić przerwy w pracy i fazy mniej- szego obciążenia. Ustalić na podstawie odpo- wiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organi- zacyjne. Wibracja (ważona wartość efektywna przyspieszenia; EN 28662-1, ISO 8662-11) :

=wartość emisji drgań

=niepewność pomiaru (wibracja) Poziom hałasu (EN 12549):

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= niepewność pomiaru Nosić ochraniacze słuchu!

10. Ochrona środowiska
