NÁVOD K OBSLUZE DKNG 4050 METABO

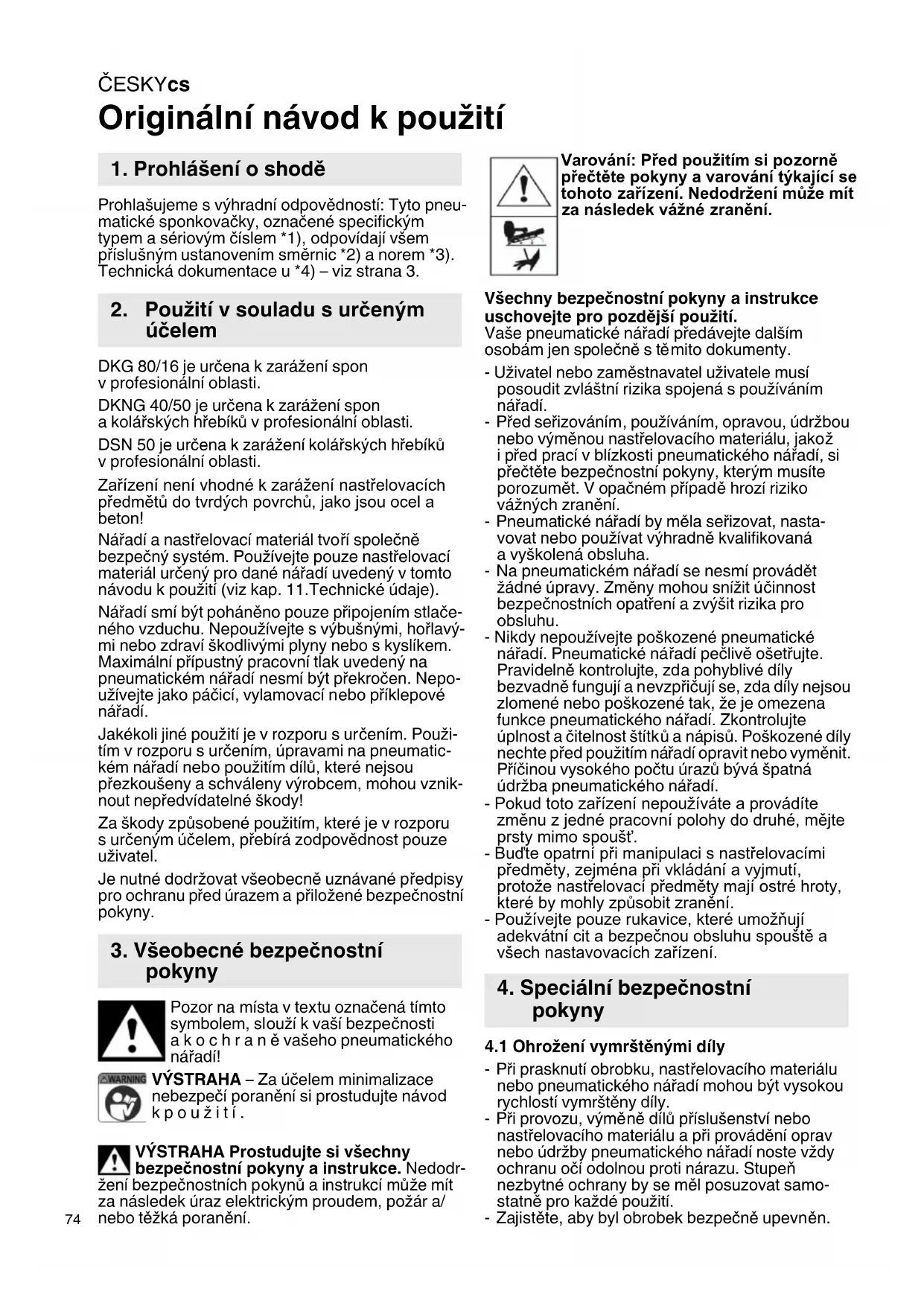

Originální návod k použití Prohlašujeme s výhradní odpovědností: Tyto pneu- matické sponkovačky, označené specifickým typem a sériovým číslem *1), odpovídají všem příslušným ustanovením směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3. DKG 80/16 je určena k zarážení spon v profesionální oblasti. DKNG 40/50 je určena k zarážení spon akolářských hřebíků v profesionální oblasti. DSN 50 je určena k zarážení kolářských hřebíků v profesionální oblasti. Zařízení není vhodné k zarážení nastřelovacích předmětů do tvrdých povrchů, jako jsou ocel a beton! Nářadí a nastřelovací materiál tvoří společně bezpečný systém. Používejte pouze nastřelovací materiál určený pro dané nářadí uvedený v tomto návodu k použití (viz kap. 11.Technické údaje). Nářadí smí být poháněno pouze připojením stlače- ného vzduchu. Nepoužívejte s výbušnými, hořlavý- mi nebo zdraví škodlivými plyny nebo s kyslíkem. Maximální přípustný pracovní tlak uvedený na pneumatickém nářadí nesmí být překročen. Nepo- užívejte jako páčicí, vylamovací nebo příklepové nářadí. Jakékoli jiné použití je v rozporu s určením. Použi- tím v rozporu s určením, úpravami na pneumatic- kém nářadí nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vznik- nout nepředvídatelné škody! Za škody způsobené použitím, které je v rozporu surčeným účelem, přebírá zodpovědnost pouze uživatel. Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny. Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti akochraně vašeho pneumatického nářadí! VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si prostudujte návod kpoužití. VÝSTRAHA Prostudujte si všechny bezpečnostní pokyny a instrukce. Nedodr- žení bezpečnostních pokynů ainstrukcí může mít za následek úraz elektrickým proudem, požár a/ nebo těžká poranění. Varování: Před použitím si pozorně přečtěte pokyny a varování týkající se tohoto zařízení. Nedodržení může mít za následek vážné zranění. Všechny bezpečnostní pokyny a instrukce uschovejte pro pozdější použití. Vaše pneumatické nářadí předávejte dalším osobám jen společně stě mito dokumenty. - Uživatel nebo zaměstnavatel uživatele musí posoudit zvláštní rizika spojená s používáním nářadí. -Před seřizováním, používáním, opravou, údržbou nebo výměnou nastřelovacího materiálu, jakož ipřed prací v blízkosti pneumatického nářadí, si přečtěte bezpečnostní pokyny, kterým musíte porozumět. V opačném případě hrozí riziko vážných zranění. -Pneumatické nářadí by měla seřizovat, nasta- vovat nebo používat výhradně kvalifikovaná a vyškolená obsluha. - Na pneumatickém nářadí se nesmí provádět žádné úpravy. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhu. - Nikdy nepoužívejte poškozené pneumatické nářadí. Pneumatické nářadí pečlivě ošetřujte. Pravidelně kontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce pneumatického nářadí. Zkontrolujte úplnost a čitelnost štítk ů anápisů. Poškozené díly nechte před použitím nářadí opravit nebo vyměnit. Příčinou vysokého počtu úrazů bývá špatná údržba pneumatického nářadí. - Pokud toto zařízení nepoužíváte a provádíte změnu z jedné pracovní polohy do druhé, mějte prsty mimo spoušť. - Buďte opatrní při manipulaci s nastřelovacími předměty, zejména při vkládání a vyjmutí, protože nastřelovací předměty mají ostré hroty, které by mohly způsobit zranění. - Používejte pouze rukavice, které umožňují adekvátní cit a bezpečnou obsluhu spouště a všech nastavovacích zařízení.

4.1 Ohrožení vymrštěnými díly

-Při prasknutí obrobku, nastřelovacího materiálu nebo pneumatického nářadí mohou být vysokou rychlostí vymrštěny díly. -Při provozu, výměně dílů příslušenství nebo nastřelovacího materiálu a při provádění oprav nebo údržby pneumatického nářadí noste vždy ochranu očí odolnou proti nárazu. Stupeň nezbytné ochrany by se měl posuzovat samo- statně pro každé použití. -Zajistěte, aby byl obrobek bezpečně upevněn.

1. Prohlášení o shodě

3. Všeobecné bezpečnostní

4. Speciální bezpečnostní

-Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení, údržby nebo čištění odpojte pneumatické nářadí od záso- bování stlačeným vzduchem. -Zajistěte, aby také ostatním osobám nehrozilo nebezpečí.

4.2 Ohrožení během provozu

- Obsluha a pracovníci údržby musí být fyzicky schopni zvládat velikost, hmotnost a výkon pneu- matického nářadí. -Držte správně pneumatické nářadí: Buďte připra- veni reagovat na obvyklé nebo náhlé pohyby – mějte připravené obě ruce. -Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. -Zabraňte neúmyslnému uvedení nářadí do provozu. Při přerušení zásobování stlačeným vzduchem nemačkejte spoušť (9). - Používejte pouze maziva doporučená výrobcem. - Noste osobní ochranné pomůcky a vždy ochranné brýle a ochranu sluchu. Nošení osob- ních ochranných pomůcek, jako například obuvi sprotiskluzovou podrážkou, snižuje riziko zranění. -Nářadí připravené k použití nikdy nesm ěřujte přímo na sebe nebo jiné osoby. -Při práci jej držte tak, aby při možném zpětném rázu nedošlo ke zranění hlavy nebo těla. -Nářadí se nikdy nesmí spouštět ve volném prostoru. -Nářadí připravené k použití noste pouze za rukojeť (10) a nikdy s aktivovanou spouští (9). -Zohledněte poměry na pracovišti. Nastřelovací materiál může případně prorazit tenké obrobky apři práci v rozích a na hranách obrobků sklouz- nout a přitom ohrozit osoby. - Všechny části těla, jako jsou ruce, nohy atd., mějte mimo dosah výstřelu a ujistěte se, že nastřelovací předmět nemůže vniknout do jiných částí těla. - Při používání mějte na paměti, že nastřelovací předmět se může odrazit a způsobit zranění. - Před použitím vždy zařízení zkontrolujte, zda nemá poškozené, nesprávně připojené nebo opotřebované díly. - Informace o nastřelovacích předmětech, které lze použít, musejí obsahovat minimální a maximální průměr, délku a parametry nastřelovacích předmětů, jako je kalibr a úhel. - Při používání zařízení poháněných stlačeným vzduchem nepřekračujte maximální provozní tlak Ps max. Připojujte pouze k vedením stlačeného vzduchu, u kterých je zajištěno, že nedojde k překročení povoleného provozního tlaku o více než 10 % (např. redukčním ventilem).

4.3 Ohrožení díly příslušenství/nastřelova-

cím materiálem -Odpojte pneumatické nářadí od zásobování stlačeným vzduchem, než nasadíte nebo sejmete ochrannou krytku (1), vyměníte příslušenství nebo spotřební materiál a provedete nastavení. -Používejte pouze příslušenství a nastřelovací předměty, které jsou určené pro toto nářadí podle velikosti a typu a splňují požadavky a parametry uvedené v tomto návodu k obsluze. -Používejte výhradně vložné nástroje v dobrém stavu. Špatný stav dílů příslušenství může při použití způsobit vymrštění nebo zlomení těchto dílů. -Používejte pouze maziva, doporučená výrobcem zařízení. -Informace o nastřelovacích předmětech, které lze použít, musejí obsahovat minimální a maximální průměr, délku a parametry nastřelovacích předmětů, jako je kalibr a úhel.

4.4 Ohrožení na pracovišti

- Uklouznutí, zakopnutí nebo pád bývají hlavní příčiny zranění na pracovišti. Všímejte si povrchů, které mohou být používáním pneumatického nářadí kluzké, nezapomeňte, že můžete zakop- nout o vzduchovou hadici. - V neznámém prostředí postupujte opatrně. Mohou zde hrozit skrytá nebezpečí poranění elek- trickým kabelem nebo jinými zásobovacími vede- ními. - Pneumatické nářadí není určeno pro použití ve výbušných atmosférách a není izolované proti kontaktu se zdroji elektrické energie. - Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů). - Udržujte ostatní osoby v bezpečné vzdálenosti. Zřetelně označte svoji pracovní oblast. - Nepředklánějte se příliš daleko. Zařízení používejte pouze na bezpečném pracovišti.

-Vysoká hlučnost může při nedostatečné ochraně sluchu způsobit trvalá poškození sluchu, ztrátu sluchu a jiné problémy, jako tinnitus (zvonění, hučení, pískání nebo bzučení v uchu). - Je nezbytné provést posouzení rizika s ohledem na tato ohrožení a zajistit vhodná opatření. - Hladinu hluku je možné snížit také odpovídajícím uspořádáním pracoviště, např. položením obrobků na tlumicí podložky. - Používejte ochranné pracovní pomůcky pro ochranu sluchu podle pokynů zaměstnavatele a tak, jak to vyžadují p ředpisy ochrany zdraví. - Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. - Integrovaný tlumič hluku se nesmí demontovat amusí být vdobrém stavu.

4.6 Dodatečné bezpečností pokyny

-Stlačený vzduch může způsobit vážná zranění. -Pokud pneumatické nářadí nepoužíváte, před výměnou dílů příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, odtlakujteČESKYcs

vzduchovou hadici a odpojte pneumatické nářadí od přívodu stlačeného vzduchu. - Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby. -Uvolněné hadice šlehající okolo mohou způsobit vážná zranění. Vždy proto kontrolujte, zda nejsou hadice a jejich upevňovací prvky poškozené a zda se neuvolnily. - Používají-li se univerzální otočné spojky (zubové spojky), musí se nasadit aretační kolíky a doporučuje se používat hadicové spojky Whip- check, abyste zajistili ochranu v případě selhání propojení hadice s pneumatickým nářadím nebo vzájemného propojení hadic. -Zajistěte, aby nebyl překročen max. tlak uvedený na pneumatickém nářadí. - Nikdy nenoste pneumatické nářadí za hadici. - Pokud se zařízení nepoužívá a provádí se přesun z jedné provozní polohy do druhé, držte prsty mimo spoušť. - Nikdy netahejte zařízení poháněné stlačeným vzduchem za hadici. - Používání kyslíku nebo hořlavých plynů pro provoz zařízení poháněných stlačeným vzduchem není povoleno a představuje nebezpečí požáru a výbuchu. - Při používání zařízení poháněných stlačeným vzduchem buďte opatrní, protože zařízení se může zchladit, což omezí uchopení a kontrolu.

4.7 Další bezpečnostní pokyny

-Dodržujte speciální předpisy týkající se bezpeč- nosti práce a prevence úrazů při zacházení skompresory apneumatickým nářadím. -Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích. -Nepřet ěžujte toto nářadí – používejte jej pouze v rozsahu výkonu, který je uveden v Technických údajích. - Používejte nezávadná maziva. Zajistěte dosta- tečné větrání pracoviště. Při zvýšeném úběru: nechte pneumatické nářadí zkontrolovat a příp. opravit. - Nepoužívejte tento nástroj, když nejste soustře- děni. Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s pneumatickým nářadím rozumně. Nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití nářadí může vést k vážným poraněním. - Udržujte své pracovní místo čisté a dobře osvět- lené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. -Zajistěte pneumatické nářadí před dětmi. -Neuchovávejte nářadí nechráněné venku nebo ve vlhkém prostředí. -Chraňte pneumatické nářadí, především přípojku stlačeného vzduchu a ovládací prvky, před prachem a nečistotou. -Nářadí s kontaktním spouštěním (viz technické údaje) jsou označena piktogramem „Nepoužívejte na lešení nebo žebříku“ a nesmí se používat vurčitých situacích, např.: - Pokud se při přechodu k místu, kde se má provést další nastře- lení, musí použít lešení, schůdky, žebříky nebo podobné konstrukce, např. laťování střechy. - Uzavírání beden nebo bednění. - Při montáži přepravních pojistek, např. na vozidlech nebo vagonech. Nastřelovací zařízení se spuštěním při kontaktu (viz technické údaje) se nesmí používat na určité aplikace, např. pokud se při přechodu k místu, kde se má provést další nastřelení, musí použít lešení, schůdky, žebříky nebo podobné konstrukce, např. laťování střechy. - Zavírání kartonů, přepravek nebo beden a instalace bezpečnostních přepravních systémů na přívěsech a nákladních automobilech. -Při vzetí zařízení, jeho přesunu mezi pracovní oblasti a polohy nebo při chůzi nenechávejte prst na spoušti, protože ponecháním prstu na spoušti může dojít k neúmyslnému provozu. U zařízení s přepínatelným spouštěním je nutné vždy zkontrolovat, zda je zařízení před použitím nastaveno ve správném režimu. -Toto zařízení má buď přepínatelné spouštění ke spouštění při kontaktu nebo trvalé spouštění při kontaktu pomocí voliče systému spouštění nebo se jedná o zařízení se spouštěním při kontaktu nebo zařízení s trvalým spouštěním při kontaktu; zařízení bylo označeno výše uvedeným piktogramem. Používá se ve výrobních aplikacích, jako jsou palety, nábytek, montované domy, čalounění a bednění. -Při používání tohoto zařízení v přepínatelném režimu spouštění vždy zkontrolujte, zda je nestaveno správné spouštění. -Zařízení s režimem spouštění při kontaktu nepoužívejte na aplikace, jako je zavírání kartonů nebo beden a instalaci bezpečnostních přepravních systémů na přívěsech a nákladních automobilech. -Buďte opatrní při změně z jednoho místa nastřelování na druhé. Ohrožení vibracemi -Působení vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukách a pažích. -Při práci v chladném prostředí noste teplé oblečení, vaše ruce musí být teplé a suché. -Pokud zjistíte, že pokožka na prstech nebo rukách znecitlivěla, brní, bolí nebo zbledla, přestaňte s pneumatickým nářadím pracovat, informujte svého zaměstnavatele a konzultujte s lékařem. -Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zesílení vibrací. -Spotřební materiál a vložný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zesílení vibrací. -Nedržte pneumatický nástroj příliš pevně, ale jistě. Přitom musí zůstat zachovány potřebné reakční síly ruky, protože riziko vibrací zpravidla roste se zvyšující se silou vynaloženou na držení nářadí. Zařízení není vhodné k zarážení nastřelovacích předmětů do tvrdých povrchů, jako jsou ocel a beton!ČESKY cs

4.8 Ohrožení způsobené odmrštěnými

předměty -Nastřelovací zařízení se nesmí připojit, pokud se provádí vykládka nastřelovacích předmětů, nastavení, odstranění zablokování nebo během výměny příslušenství. -Během provozu dbejte na to, aby nastřelovací předměty vždy vnikly do materiálu správně a nebyly nesprávně nasazeny nebo odchýleny směrem k uživateli a/nebo třetím osobám. - Během provozu se mohou od obrobku nebo ze systému upevnění nebo zásobníku uvolnit úlomky. -Během provozu zařízení noste vždy ochranu očí odolnou proti nárazům s bočními kryty. -Riziko pro ostatní/třetí strany musí posoudit uživatel. -U zařízení, které nepřicházejí do styku s obrobkem, buďte opatrní, protože se mohou neúmyslně spustit a zranit uživatele a/nebo třetí strany. -Ujistěte se, že zařízení vždy dosedá bezpečně na obrobek a nemůže sklouznout.

4.9 Ohrožení způsobené opakovanými

pohyby -Při práci s pneumatickým nářadím můžete vnímat nepříjemné pocity v rukou, pažích, ramenech, v oblasti krku nebo v jiných částech těla. -Při práci s pneumatickým nářadím dbejte na vhodné, ale ergonomické držení těla. Dbejte na bezpečný postoj a zamezte nepříjemné nebo nestabilní polohy. -Pracovník obsluhy by měl během prací, které trvají dlouho dobu, měnit držení těla, což může pomoci zabránit únavě a nepříjemným pocitům. -Pokud uživatel zaznamená symptomy, jako jsou přetrvávající nebo opakující se těžkosti, bolesti, bušení srdce, bolestivá místa, brnění, necitlivost, pocit pálení nebo ztuhlost, nesmí tyto výstražné signály ignorovat. Pracovník obsluhy musí o tom informovat svého zaměstnavatele a poradit se s kvalifikovaným lékařem.

4.10 Ohrožení prachem a párami

-Prach a páry vznikající při používání pneumatického nářadí mohou poškodit zdraví (např. rakovina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření. -Posouzení rizika by mělo zahrnovat prach vznikající při používání pneumatického nářadí a případný prach v prostředí zvířený používání tohoto nářadí. -Odpadní vzduch se musí odvádět tak, aby se zvíření prachu v prašném prostředí snížilo na minimální možnou úroveň. -Vznikají-li prach nebo páry, je hlavním úkolem na místě kontrolovat jejich uvolňování. -Namontované díly nebo díly příslušenství pneumatického nářadí určené k zachycení, odsávání nebo potlačení vzniku polétavého prachu nebo par by se měly řádně používat a udržovat podle pokynů výrobce. -Používejte ochranné pracovní pomůcky k ochraně dýchacích cest podle pokynů zaměstnavatele nebo tak, jak to vyžadují předpisy ochrany zdraví. Informace v tomto návodu k obsluze jsou označe- ny následovně: Nebezpečí! Varování před nebezpečím úra- zu nebo poškození životního prostředí. Pozor. Varování před věcnými škodami.

4.11 Symboly na pneumatickém nářadí

Před zprovozněním si přečtěte návod kobsluze. Noste ochranu očí Noste ochranu sluchu Nepoužívejte na lešení nebo žebřících Nářadí je vybaveno pojistkou proti spuštění. Činnost v režimu se spuštěním při kontaktu je možná, buďte opatrní při změně z jednoho místa nastřelování na druhé. Varování: Před použitím si pozorně přečtěte pokyny a varování týkající se tohoto zařízení. Nedodržení může mít za následek vážné zranění. -Před každým zahájením práce zkontrolujte bezvadnou funkci bezpečnostních a spouštěcích prvků a dbejte na dotažení šroubů amatic. -Na nářadí se nesmí provádět svévolné úpravy, nouzové opravy nebo změny pro použití k jinému účelu. - Nikdy nedemontujte nebo neblokujte díly, jako např. spouštěcí systém nářadí. -Zabraňte zeslabení nebo poškození nářadí. Viz strana 2. 1 Ochranný kryt * 2Ústí 3 Pojistka proti spuštění * 4 Páka (k otevření servisního víka) 5Servisní víko 6 Výstup vzduchu / vzduchová clona * 7 Regulace hloubky nastřelení * 8 DKG 114/65: spínač (předvolba režimu jednotlivé spouštění s bezpečnostním sledem nebo kontaktní spouštění) * 9Spoušť 10 Rukojeť

11 Přípojka stlačeného vzduchu s filtrem 12 Spojka 1/4" 13 Blokovací páčka * 14 Posunovač spon v zásobníku 15 Zásobník 16 Odjišťovací páčka (u nářadí bez pojistky proti spuštění) *

• v závislosti na vybavení

6.1 Před prvním uvedením do provozu

Našroubujte spojku k nasazení hadice (12).

6.2 Připojení k vedení stlačeného vzduchu

Vyprázdněte zásobník (15). Zabráníte tak náhodnému vystřelení nastřelovacího mate- riálu při připojování. (Pokud se v důsledku údržbo- vých prací, opravy nebo přepravy nenacházejí vnitřní díly nářadí ve výchozí poloze). Připojujte pouze k vedením stlačeného vzduchu, u kterých je zajištěno, že nedojde kpřekročení povoleného provozního tlaku o více než 10 % (např. redukčním ventilem). Používejte pouze rychlospojky. Připojujte tak, aby se na nářadí nacházela neuzavíratelná spojka k nasazení hadice, takže po odpojení již není vnářadí žádný stlačený vzduch. Chcete-li dosáhnout max. výkonu pneumatického nářadí, používejte vždy pneumatické hadice svnitřním průměrem minimálně 9 mm. Příliš malý vnit řní průměr může výrazně snížit výkon. Pozor. Vedení stlačeného vzduchu nesmí obsahovat kondenzovanou vodu. Pozor. Aby zůstalo toto nářadí dlouho provo- zuschopné, musí být zásobováno dostateč- ným množstvím pneumatického oleje. To se může provádět následovně: –Používejte stlačený vzduch obohacený olejovou mlhou, k tomu namontujte mlhovou maznici. – Bez mlhové maznice: Mažte ručně olejem každý den přes přípojku stlačeného vzduchu. Cca 3-5 kapek pneumatického oleje na každých 15 minut při trvalém provozu. Pokud bylo nářadí několik dnů mimo provoz, ručně aplikujte 5 kapek pneumatického oleje do přípojky stlačeného vzduchu.

6.3 Plnění zásobníku

Při plnění zásobníku (15) držte nářadí tak, aby ústí (2) nesměrovalo na vaše vlastní tělo nebo na jiné osoby. Při plnění zásobníku (15) držte nářadí tak, aby ústí (2) nesměrovalo na vaše vlastní tělo nebo na jiné osoby. Viz obrázek na zač átku návodu k použití. -Stiskněte blokovací páčku (13) (v závislosti na vybavení) a poté... -Vytáhněte posunovač spon v zásobníku (14). -Vložte do zásobníku nastřelovací materiál vhodný pro nářadí (viz kap. 8. a 11.). -Zasuňte posunovač spon v zásobníku (14) (až do jeho zajištění blokovací páčkou (13) (v závislosti na vybavení)).

6.4 Nastavení / používání pneumatického

nářadí Při vzetí zařízení, jeho přesunu mezi pracovní oblasti a polohy nebo při chůzi nenechávejte prst na spoušti, protože ponecháním prstu na spoušti může dojít k neúmyslnému provozu. Pozor! Nespouštějte nářadí naprázdno při prázdném zásobníku.

1. Natočte vzduchovou clonu (6) (v závislosti na

vybavení) do požadované polohy.

2. U obrobků s choulostivým povrchem nasaďte

3. Připojte pneumatické nářadí k zásobování

stlačeným vzduchem (viz kapitola 6.2).

4. Naplňte zásobník (15) (viz kapitola 6.3).

5. Nastavte tlak vzduchu nejprve na nejmenší

hodnotu doporučeného pracovního tlaku.

6. Přitlačte nářadí ústím (2) na obrobek

a stiskněte spoušť (9) (viz kapitola 6.5).

7. Zvyšujte nebo snižujte pracovní tlak v krocích

po 0,5 bar, až dosáhnete požadovaného výsledku nastřelení. Nářadí by se mělo používat s co možná nejnižším pracovním tlakem. (To šetří energii, snižuje hladinu hluku a redukuje opotřebení.) Dbejte na to, aby nebyl překročen maximální pracovní tlak.

8. K jemnému nastavení je možné hloubku

zaražení nastavit regulací hloubky nastřelení (7) (v závislosti na vybavení).

9. Při vzpříčení nastřelovacích prvků odpojte

nářadí od zdroje stlačeného vzduchu, stisknutím páčky (4) otevřete servisní víko (9) a odstraňte poškozený nastřelovací prvek. 10.Při delších přestávkách nebo ukončení práce odpojte nářadí od zdroje stlačeného vzduchu a vyprázdněte zásobník.

6.5 Spouštění pneumatického nářadí

Pozor: DKG 80/16 pracuje bez pojistky proti spuštění. Prostředníčkem odjistěte odjišťovací páčku (16) nářadí, teprve poté můžete stisknutím spouště (9) ukazováčkem spustit nastřelení. Všechny další typy nářadí (s výjimkou DKG 80/16) jsou vybaveny pojistkou proti spušt ění (3) a označeny rovnostranným trojúhelníkem stojícím na vrcholu. Pojistka proti spuštění umož- ňuje pracovat jen tehdy, když je pojistka proti spuš- tění (3) přitlačena na místo nastřelení a stiskne se spoušť (9). Tato nářadí se smí používat pouze sfungující pojistkou proti spuštění. Poškozené nebo nesprávně pracující nářadí okamžitě odpojte od zdroje stlačeného vzduchu a nechte zkontrolovat odborníkem.

Nebezpečí! Před prováděním všech prací na nářadí odpojte přípojku stlačeného vzduchu a vyprázdněte zásobník. Nebezpečí! Údržbu a opravy, které nároč- ností překračují úkony popsané v této kapito- le, smí provádět jen odborníci. -Chraňte přípojky stlačeného vzduchu nářadí ahadice před znečištěním. - Pravidelnou údržbou zajistěte bezpečnost a spolehlivost pneumatického nářadí. - Zkontrolujte dotažení šroubových spojů avpřípadě potřeby je dotáhněte. -Minimálně týdně čistěte filtr v přípojce stlačeného vzduchu. - Doporučujeme zapojit před pneumatické nářadí redukční ventil s odlučovačem vody a mlhovou maznicí. -Př i zvýšeném úniku oleje a vzduchu nechte pneu- matické nářadí zkontrolovat a příp. opravit (viz kapitola 9.)

Používejte pouze originální příslušenství Metabo. Používejte pouze příslušenství určené pro toto pneumatické nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu. Nebezpečí! Opravy pneumatického nářadí smí provádět pouze odborníci s použitím origi- nálních náhradních dílů Metabo, kteří musí dodr- žovat údaje uvedené v návodu k obsluze! (Za odborníky jsou považovány osoby, které mají díky odbornému vzdělání a zkušenostem dosta- tečné znalosti o tomto typu nářadí a natolik znají příslušné národní předpisy bezpečnosti práce, předpisy pro ochranu před úrazem, směrnice avšeobecně uznávaná technická pravidla, že jsou schopny zhodnotit provozně bezpečný stav nářadí.) Spneumatickým nářadím Metabo vyžadujícím opravu se prosím obraťte na Vaše zastoupení Metabo. Adresy viz www.metabo.com. Seznamy náhradních dílů se můžete stáhnout na adrese www.metabo.com. Řiďte se národními předpisy k ekologické likvidaci a recyklaci. Nesmí být ohroženy osoby a životní prostředí. Stará zařízení nevyhazujte do domácího odpadu, ale zajistěte správnou likvidaci na sběrném místě určeném k recyklaci použi- tých strojů, obalů a příslušenství. Vysvětlivky k údajům na straně 3. Změny na základ ě technického pokroku vyhrazeny. V=spotřeba vzduchu na jedno nastřelení p=doporučený pracovní tlak

max. = maximální přípustný pracovní tlak

= plnicí výkon vhodných kompresorů AS = způsob spuštění:

= jednotlivé spouštění

= jednotlivé spuštění s bezpečnostním sledem C = kontaktní spuštění Vysvětlení: Jednotlivé spuštění: Pro každé nastřelení se musí stisknout spoušť (9). Pro každé další nastřelení se musí spoušť předtím vrátit do výchozí polohy. Jednotlivé spuštění s bezpečnostním sledem: Pro každé další nastřelení se musí stisknout spoušť (9) a aktivovat pojistka proti spuštění (3), takže jednot- livé nastřelení se provádí aktivací spouště po nasa- zení ústí nářadí v místě nastřelení. Další nastřelení je možné provést pouze tehdy, když jsou spoušť apojistka proti spuštění ve výchozí poloze. Kontaktní spouštění: Pro každé nastřelení se musí stisknout spoušť (9) a aktivovat pojistka proti spuš- tění (3), přičemž není stanoveno v jakém pořadí. Pro následná nastřelení stačí, když buď zůstane stisknuta spoušť a aktivuje se pojistka proti spuš- tění, nebo opačně. Použitelné kovářské hřebíky:

=tloušťka drátu Použitelné spony:

=tloušťka drátu A=rozměry: délka x šířka x výška m = hmotnost (bez nastřelovacího materiálu) U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem). Emisní hodnoty Tyto hodnoty umožňují odhadnout emise nářadí a porovnat různá nářadí. V závislosti na podmínkách použití, stavu nářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpů- sobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření. Vibrace (vážená efekt. hodnota zrychlení; EN 28662-1, ISO 8662-11):

=emisní hodnota vibrací

=odchylka měření (vibrace) Hladina hluku (EN 12549)

7. Údržba a ošetřování

10. Ochrana životního prostředí

11. Technické údajeČESKYcs
