GEBRUIKSAANWIJZING DKNG 4050 METABO

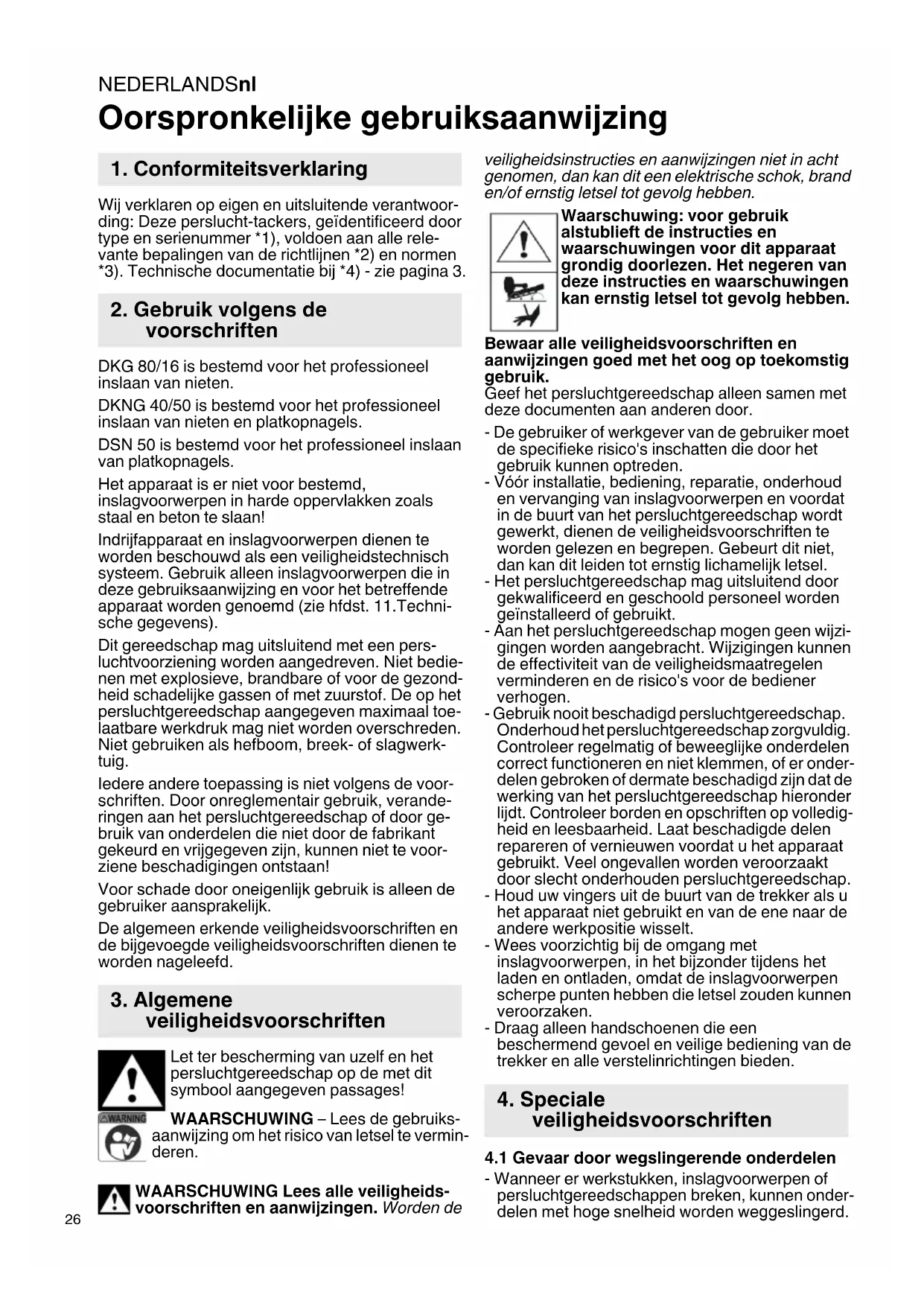

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoor- ding: Deze perslucht-tackers, geïdentificeerd door type en serienummer *1), voldoen aan alle rele- vante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. DKG 80/16 is bestemd voor het professioneel inslaan van nieten. DKNG 40/50 is bestemd voor het professioneel inslaan van nieten en platkopnagels. DSN 50 is bestemd voor het professioneel inslaan van platkopnagels. Het apparaat is er niet voor bestemd, inslagvoorwerpen in harde oppervlakken zoals staal en beton te slaan! Indrijfapparaat en inslagvoorwerpen dienen te worden beschouwd als een veiligheidstechnisch systeem. Gebruik alleen inslagvoorwerpen die in deze gebruiksaanwijzing en voor het betreffende apparaat worden genoemd (zie hfdst. 11.Techni- sche gegevens). Dit gereedschap mag uitsluitend met een pers- luchtvoorziening worden aangedreven. Niet bedie- nen met explosieve, brandbare of voor de gezond- heid schadelijke gassen of met zuurstof. De op het persluchtgereedschap aangegeven maximaal toe- laatbare werkdruk mag niet worden overschreden. Niet gebruiken als hefboom, breek- of slagwerk- tuig. Iedere andere toepassing is niet volgens de voor- schriften. Door onreglementair gebruik, verande- ringen aan het persluchtgereedschap of door ge- bruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voor- ziene beschadigingen ontstaan! Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd. Let ter bescherming van uzelf en het persluchtgereedschap op de met dit symbool aangegeven passages! WAARSCHUWING – Lees de gebruiks- aanwijzing om het risico van letsel te vermin- deren. WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Waarschuwing: voor gebruik alstublieft de instructies en waarschuwingen voor dit apparaat grondig doorlezen. Het negeren van deze instructies en waarschuwingen kan ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef het persluchtgereedschap alleen samen met deze documenten aan anderen door. - De gebruiker of werkgever van de gebruiker moet de specifieke risico's inschatten die door het gebruik kunnen optreden. - Vóór installatie, bediening, reparatie, onderhoud en vervanging van inslagvoorwerpen en voordat in de buurt van het persluchtgereedschap wordt gewerkt, dienen de veiligheidsvoorschriften te worden gelezen en begrepen. Gebeurt dit niet, dan kan dit leiden tot ernstig lichamelijk letsel. - Het persluchtgereedschap mag uitsluitend door gekwalificeerd en geschoold personeel worden geïnstalleerd of gebruikt. - Aan het persluchtgereedschap mogen geen wijzi- gingen worden aangebracht. Wijzigingen kunnen de effectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen. - Gebruik nooit beschadigd persluchtgereedschap. Onderhoud het persluchtgereedschap zorgvuldig. Controleer regelmatig of beweeglijke onderdelen correct functioneren en niet klemmen, of er onder- delen gebroken of dermate beschadigd zijn dat de werking van het persluchtgereedschap hieronder lijdt. Controleer borden en opschriften op volledig- heid en leesbaarheid. Laat beschadigde delen repareren of vernieuwen voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden persluchtgereedschap. - Houd uw vingers uit de buurt van de trekker als u het apparaat niet gebruikt en van de ene naar de andere werkpositie wisselt. - Wees voorzichtig bij de omgang met inslagvoorwerpen, in het bijzonder tijdens het laden en ontladen, omdat de inslagvoorwerpen scherpe punten hebben die letsel zouden kunnen veroorzaken. - Draag alleen handschoenen die een beschermend gevoel en veilige bediening van de trekker en alle verstelinrichtingen bieden.

4.1 Gevaar door wegslingerende onderdelen

- Wanneer er werkstukken, inslagvoorwerpen of persluchtgereedschappen breken, kunnen onder- delen met hoge snelheid worden weggeslingerd.

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

- Bij de bediening, het vervangen van toebehoren of inslagvoorwerpen en bij reparatie- en onder- houdswerkzaamheden aan het persluchtgereed- schap moet altijd een slagvaste oogbescherming worden gedragen. Het niveau van de vereiste bescherming dient voor elk geval apart te worden beoordeeld. - Controleer of het werkstuk stevig is bevestigd. - Maak het persluchtgereedschap los van de pers- luchtvoorziening, voordat u het inzetgereedschap of toebehoren vervangt of instel-, onderhouds- of reinigingswerkzaamheden uitvoert. - Zorg ervoor dat er geen gevaar ontstaat voor andere personen.

4.2 Gevaren tijdens bedrijf

- Het bedienings- en onderhoudspersoneel dient fysiek in staat te zijn de grootte, het gewicht en het vermogen van de machine te hanteren. - Houd het persluchtgereedschap correct vast: Wees erop voorbereid de normale of plotselinge bewegingen op te vangen – houd beide handen gereed. - Zorg ervoor dat u stevig staat en steeds in even- wicht blijft. - Voorkom dat het apparaat onbedoeld wordt inge- schakeld. Bedien de trekker (9) niet wanneer de luchtvoorziening wordt onderbroken. - Gebruik uitsluitend de door de fabrikant aanbe- volen smeermiddelen. - Draag een persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril en gehoorbescherming. Het dragen van een persoonlijke veiligheidsuitrus- ting, zoals slipvrije veiligheidsschoenen, vermin- dert het risico op letsel. - Richt een gebruiksklaar indrijfapparaat nooit direct op uzelf of op andere personen. - Houd het indrijfapparaat bij het werken zo vast, dat hoofd en lichaam bij een mogelijke terugslag geen letsel kunnen oplopen. - Stel het indrijfapparaat nooit in een vrije ruimte in werking. - Draag het indrijfapparaat in bedrijfsklare toestand alleen aan de handgreep (10) en nooit met de trekker ingedrukt (9). - Let op de omstandigheden van de werkruimte. Inslagvoorwerpen kunnen eventueel dunne werk- stukken doorboren of bij het werken aan hoeken en randen wegglijden van werkstukken en daarbij personen in gevaar brengen. - Houd alle lichaamsdelen zoals handen, benen etc. uit de buurt van de schotrichting en zorg ervoor dat het inslagvoorwerp niet in lichaamsdelen terecht kan komen. - Als u het apparaat gebruikt, moet u zich ervan bewust zijn dat het inslagvoorwerp kan afketsen en zodoende letsel zou kunnen veroorzaken. - Onderzoek het apparaat voor gebruik altijd op defecte, verkeerd aangesloten en versleten onderdelen. - De informatie over inslagvoorwerpen, die kunnen worden gebruikt, moeten de minimale en maximale diameter, lengte en kenmerken van de inslagvoorwerpen, net zoals kaliber en hoek, omvatten. - De maximale bedrijfsdruk Ps max bij het gebruik van met perslucht aangedreven apparatuur niet overschrijden. Alleen op persluchtleidingen aansluiten, waarvan is vastgesteld dat een overschrijding van de toelaatbare werkdruk van meer dan 10% uitgesloten is (bijv. via een drukregelaar)

4.3 Gevaar door toebehoren/inslagvoorwer-

pen -Maak het persluchtgereedschap los van de luchtvoorziening voordat u de beschermkap (1) plaatst of verwijdert, toebehoor of verbruiksartikelen vervangt en voordat instellingen worden uitgevoerd. -Gebruik alleen toebehoren en inslagvoorwerpen, die qua grootte en type voor dit apparaat bestemd zijn en voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. -Gebruik uitsluitend inzetgereedschap dat zich in een goede toestand bevindt. Een gebrekkige toestand van toebehoren kan ertoe leiden dat deze bij het gebruik stukbreken en worden weggeslingerd. -Gebruik alleen smeermiddelen die worden aanbevolen door de fabrikant. -De informatie over inslagvoorwerpen, die kunnen worden gebruikt, moeten de minimale en maximale diameter, lengte en kenmerken van de inslagvoorwerpen, net zoals kaliber en hoek, omvatten.

4.4 Gevaar op de werkplek

- Het meeste letsel op de werkplek wordt veroor- zaakt door uitglijden, struikelen of vallen. Let op oppervlakken die door het gebruik van het pers- luchtgereedschap wellicht glad zijn geworden en op het mogelijke gevaar van struikelen door de luchtslang. - Ga in een onbekende omgeving voorzichtig te werk. Er kan sprake zijn van verborgen gevaar door stroomkabels of andere voedingsleidingen. - Het persluchtgereedschap is niet bestemd voor gebruik in een explosieve omgeving en niet geïso- leerd tegen contact met elektrische stroom- bronnen. - Controleer (bijv. met behulp van een metaalde- tector) of er op de plaats die bewerkt moet worden geen stroom-, water- of gasleidingen aanwezig zijn. - Houd derden uit de buurt. Markeer het werkbereik duidelijk. - Niet te ver naar voren leunen. Alleen op een veilige werkplek gebruiken

4.5 Gevaar door geluid

- De invloed van hoge geluidsniveaus kan bij onvol- doende gehoorbescherming leiden tot perma- nente gehoorschade, gehoorverlies en andere problemen, zoals tinnitus (bellen, suizen, fluiten of zoemen in het oor). - Het is beslist noodzakelijk een risicoanalyse van deze gevaren te maken en deze om te zetten in passende regelgeving.NEDERLANDSnl

- Door een adequate vormgeving van de werkplek, bijv. door werkstukken op een geluiddempende ondergrond te leggen, kan het geluidsniveau ook worden verminderd. - Gebruik gehoorbeschermende voorzieningen volgens de aanwijzingen van uw werkgever of zoals vereist in de voorschriften voor de veiligheid op het werk en ter bescherming van uw gezond- heid. - Het persluchtgereedschap dient te worden bediend en onderhouden volgens de aanbeve- lingen in deze gebruiksaanwijzing, om een onno- dige verhoging van het geluidsniveau te voor- komen. - Het verbruiksmateriaal en inzetgereedschap moet volgens de aanbevelingen van deze gebruiks- handleiding worden gekozen, onderhouden en vervangen om een onnodige verhoging van het geluidsniveau te voorkomen. - De geïntegreerde geluidsdemper mag niet worden verwijderd en moet zich in een goede werktoestand bevinden.

4.6 Extra veiligheidsvoorschriften

- Perslucht kan leiden tot ernstig letsel. - Wanneer het persluchtgereedschap niet in gebruik is, is het altijd vereist om de luchttoevoer af te sluiten, de luchtslang drukloos te maken en het persluchtgereedschap te scheiden van de persluchttoevoer, voordat toebehoren worden vervangen of reparaties worden uitgevoerd. - Richt de luchtstroom nooit op uzelf of op andere personen. - Rondslaande slangen kunnen tot ernstig letsel leiden. Controleer daarom altijd of de slangen en het bevestigingsmateriaal beschadigd of losge- raakt zijn. - Bij universele draaikoppelingen (klauwkoppe- lingen) dient u gebruik te maken van arrêteer- pennen en Whipcheck-slangbeveiligingen om bescherming te bieden voor het geval dat een verbinding van de slang met het persluchtgereed- schap of tussen slangen defect raakt. - Zorg ervoor dat de op het persluchtgereedschap aangegeven maximale druk niet wordt over- schreden. - Draag persluchtgereedschap nooit bij de slang. - Houd de vinger van de trekker als het apparaat niet wordt gebruikt en als u zich van de ene werkpositie naar de andere beweegt. - Trek nooit aan de slang van een met perslucht aangedreven apparaat. - Het gebruik van zuurstof of ontvlambare gassen voor het gebruik van met perslucht aangedreven apparatuur is niet toegestaan en veroorzaakt brand- en explosiegevaar. - Weer voorzichtig tijdens het gebruik van met perslucht aangedreven apparatuur, omdat het apparaat koud kan worden, wat de grip en controle beïnvloed.

4.7 Overige veiligheidsvoorschriften

- Neem de eventueel speciale bedrijfsveiligheids- of ongevalpreventievoorschriften voor de omgang met compressoren en persluchtgereedschap in acht. - Zorg ervoor dat de in de Technische gegevens aangegeven maximaal toelaatbare werkdruk niet wordt overschreden. - Zorg dat u het gereedschap niet overbelast – gebruik het alleen binnen het vermogensbereik dat in de Technische gegevens vermeld wordt. - Gebruik geen twijfelachtige smeermiddelen. Zorg voor voldoende ventilatie van de werkplek. Bij verhoogde uittreding: persluchtgereedschap controleren en eventueel laten repareren. - Gebruik dit gereedschap niet wanneer u niet geconcentreerd bent. Wees alert, let goed op wat u doet en ga bij het gebruik van het persluchtge- reedschap met verstand te werk. Gebruik geen gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van gereedschap kan tot ernstig letsel leiden. - Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. - Persluchtgereedschap voor kinderen beveiligen. - Het gereedschap mag niet worden opgeborgen in de open lucht of in een vochtige omgeving. - Bescherm het persluchtgereedschap, met name de persluchtaansluiting en bedieningselementen, tegen stof en vuil. - Indrijfapparaten met contactactivering (zie Tech- nische gegevens) worden aangeduid met het pictogram "Niet gebruiken op stijgers of ladders" en mogen voor bepaalde toepassingen niet worden gebruikt, bijv..: - Wanneer het omwisselen van de ene werkplek naar de andere plaatsvindt via stellingen, trappen, ladders of ladderachtige constructies, zoals daklatten. -Voor het sluiten van dozen en kratten. - Bij het aanbrengen van transportbeveiligingen, bijv. op voertuigen en wagons. Indrijfapparaten met contactactivering (zie technische gegevens) mogen voor bepaalde toepassingen niet worden gebruikt, bijv.: - Wanneer het omwisselen van de ene werkplek naar de andere plaatsvindt via stellingen, trappen, ladders of ladderachtige constructies, zoals daklatten. -Het sluiten van dozen, kisten of kratten en de montage van transportbeveiligingssystemen op aanhangwagens en vrachtwagens. -De vinger niet op de trekker laten als het apparaat wordt opgepakt, tussen de werkbereiken en posities wordt gewisseld en tijdens het wandelen, omdat een vinger die op de trekker rust een ongewenste activering kan veroorzaken. Bij apparaten met een omschakelbare trekker moet altijd worden gecontroleerd dat het apparaat voor gebruik in de juiste modus staat. -Dit apparaat heeft geen omschakelbare trekker voor het activeren of continue contactactivering via een keuzesysteem of is een contactactivator of continu contact- activeringsapparaat en werd met de bovengenoemde pictogrammen gemarkeerd. Zijn gebruiksdoel zijn productietoepassingen zoals pallets, meubelen, kant-en-klare huizen, bekledingen en bekistingen.NEDERLANDS nl

-Als dit apparaat wordt gebruikt in de omschakelbare activeringsmodus, moet u er altijd voor zorgen dat het de juiste activeringsinstelling is. -Gebruik het apparaat niet met contactactivering voor toepassingen zoals het sluiten van dozen of kisten en de montage van transportbeveiligingssystemen op aanhangwagens en vrachtwagens. -Wees voorzichtig bij het wisselen van de ene naar de andere indrijf-werkplek. Gevaar door trillingen -De invloed van trillingen kan beschadiging van de zenuwen en storingen in de bloedcirculatie in handen en armen veroorzaken -Draag bij het werken in een koude omgeving warme kleding en houd de handen warm en droog. -Indien u merkt dat de huid van uw vingers of handen gevoelloos wordt, jeukt, pijn doet of wit verkleurt, moet u stoppen met het persluchtgereedschap, uw werkgever informeren en een arts raadplegen. -Het persluchtgereedschap dient te worden bediend en onderhouden volgens de aanbevelingen in deze gebruiksaanwijzing om een onnodige versterking van de trillingen te voorkomen. -Het verbruiksmateriaal en het inzetgereedschap moet volgens de aanbevelingen van deze gebruiksaanwijzing worden gekozen, onderhouden en vervangen om een onnodige versterking van de trillingen te voorkomen. -Houd het persluchtgereedschap vast met een niet al te vaste, maar zekere greep en neem de vereiste hand-reactiekrachten in acht, want het trillingsrisico wordt normaal gesproken met een toenemende grijpkracht groter. Het apparaat is er niet voor bestemd, inslagvoorwerpen in harde oppervlakken zoals staal en beton te slaan!

4.8 Gevaar door rondvliegende voorwerpen

-Het indrijfapparaat mag niet zijn aangesloten als inslagvoorwerpen worden ontladen, instellingen worden uitgevoerd, blokkeringen worden verholpen of toebehoor wordt vervangen. -Let er tijdens het gebruik op dat de inslagvoorwerpen altijd juist in het materiaal dringen en niet in de richting van de bediener en/of derden wordt gericht of verkeerd wordt geplaatst. -Tijdens het gebruik kunnen deeltjes van het werkstuk of van het bevestigings- of magazijnsysteem worden weggeslingerd. -Draag altijd een schokbestendige veiligheidsbril met zijdelingse schermen tijdens het gebruik van het apparaat. -Het risico voor anderen/derden moet worden ingeschat door de gebruiker. -Wees voorzichtig bij apparaten zonder contact tot het werkstuk, omdat deze onbedoeld kunnen worden geactiveerd en de gebruiker en/of derden kunnen verwonden. -Zorg ervoor dat het apparaat veilig op het werkstuk ligt en niet kan wegglijden.

4.9 Gevaar door zich herhalende

bewegingen -Bij het werken met het persluchtgereedschap kunnen onaangename gevoelens in handen, armen, schouders, de halsstreek of andere lichaamsdelen optreden. -Neem voor de werkzaamheden met persluchtgereedschap een geschikte maar ergonomische lichaamshouding aan. -U moet op een veilige stand letten en verkeerde of instabiele posities vermijden. -Bij langdurige werkzaamheden moet de bediener zijn lichaamshouding af en toe veranderen, om onaangenaamheden en vermoeidheid te voorkomen. -Als de bediener symptomen zoals voortdurende of wederkerende klachten, pijn, hartkloppingen, pijnlijke plekken, tintelingen, gevoellozigheid, een branderig gevoel of stijfheid voelt, mogen deze waarschuwingssignalen niet worden genegeerd. De bediener moet zijn werkgever informeren en een gekwalificeerde arts raadplegen.

4.10 Gevaar door stof en dampen

-De stoffen en dampen die bij het gebruik van het persluchtgereedschap ontstaan kunnen schadelijke gevolgen hebben voor de gezondheid (bijv. kanker, geboorteafwijkingen, astma en/of dermatitis); het is beslist noodzakelijk een risicoanalyse van deze gevaren te maken en deze om te zetten in passende regelingsmechanismes. -In de risicoanalyse moet rekening worden gehouden met het stof dat bij het gebruik van het persluchtgereedschap ontstaat en het reeds aanwezige stof dat hierbij mogelijk opstuift. -De afzuiglucht moet zo worden afgevoerd, dat in een stoffige omgeving zo min mogelijk stof opstuift. -Indien stof en dampen ontstaan, moeten alle inspanningen erop zijn gericht deze te controleren op de plaats waar ze vrijkomen. -Alle inbouwelementen- en toebehoren van het persluchtgereedschap, die voor het opvangen, afzuigen of onderdrukken van zwevend stof of dampen zijn aangebracht, dienen volgens de aanwijzingen van de fabrikant volgens voorschrift te worden geplaatst en onderhouden. -Gebruik beschermende ademhalingsvoorzieningen volgens de aanwijzingen van uw werkgever of zoals vereist in de voorschriften voor de veiligheid op het werk en ter bescherming van de gezondheid. De informatie in deze handleiding is als volgt ge- kenmerkt: Gevaar! Waarschuwing voor lichamelijk let- sel of milieuschade. Let op Waarschuwing voor materiële scha- de.NEDERLANDSnl

4.11 Symbolen op het persluchtgereedschap

Vóór inbedrijfstelling de gebruiksaanwijzing lezen. Draag oogbescherming Draag gehoorbescherming Niet gebruiken op stijgers of ladders Het apparaat is voorzien van een active- ringsbeveiliging. De activering in contactactiveringsmodus is mogelijk, wees voorzichtig bij het wisselen van de ene naar de andere werkplek.” Waarschuwing: voor gebruik alstublieft de instructies en waarschuwingen voor dit apparaat grondig doorlezen. Het negeren van deze instructies en waarschuwingen kan ernstig letsel tot gevolg hebben. - Controleer voor aanvang van het werk altijd op een correcte werking van de veiligheids- en acti- veringsnrichtingen en let erop dat schroeven en moeren goed zijn bevestigd. - Er mogen geen noodreparaties aan het apparaat worden uitgevoerd en het mag niet onderworpen worden aan manipulaties of oneigenlijk gebruik. - Demonteer of blokkeer nooit onderdelen, zoals bijv. de activeringsinrichting van het indrijfappa- raat. - Voorkom dergelijke aantastingen of beschadi- gingen van het apparaat. Zie bladzijde 2. 1 Beschermkap * 2Monding 3 Activeringsbeveiliging * 4 Hendel (voor het openen van de onderhoudsklep) 5 Onderhoudsklep 6 Luchtuitlaat / Afvoerluchtklep * 7 Inslagdiepteregeling * 8 DKG 114/65: Schakelaar (vooraf de modus Sequentiële activering of Contactactivering instellen) * 9Trekker 10 Handgreep 11 Persluchtaansluiting met filter 12 Steeknippel 1/4" 13 Arrêteerpal * 14 Magazijnschuif 15 Magazijn 16 Ontgrendelingshendel (bij apparaten zonder activeringsbeveiliging) *

• afhankelijk van de uitvoering

6.1 Voor het eerste gebruik

Steeknippel (12) inschroeven.

6.2 Aansluiten op persluchtleiding

Maak het magazijn (15) leeg om te voorkomen dat bij het aansluiten een inslagvoorwerp wordt uitgestoten. (Indien onderdelen binnen het indrijfapparaat zich als gevolg van reparatie- en onderhoudswerkzaamheden of transport niet in de oorspronkelijke stand bevinden). Alleen op persluchtleidingen aansluiten, waarvan is vastgesteld dat een overschrijding van de toelaatbare werkdruk van meer dan 10% uitgesloten is (bijv. via een drukregelaar). Alleen snelkoppelingen gebruiken. Zo aansluiten, dat de niet-afsluitbare steeknippel op het apparaat is aangebracht, zodat na het afkop- pelen geen perslucht meer in het apparaat aanwezig is. Gebruik altijd persluchtslangen met een binnendia- meter van minstens 9 mm om het volledige vermogen van uw persluchtgereedschap te benutten. Een te geringe binnendiameter kan het vermogen aanmerkelijk verminderen. Let op De persluchtleiding mag geen con- denswater bevatten. Let op Dit gereedschap dient van voldoende pneumatische olie voorzien te worden om lang gebruiksklaar te blijven. Dit kan als volgt ge- beuren: – Geoliede perslucht gebruiken door aanbouw van een olievernevelaar. – Zonder olievernevelaar: Dagelijks met de hand via de persluchtaansluiting oliën. Ca. 3-5 drup- pels pneumatische olie bij 15 minuten continuge- bruik. Is het gereedschap meerdere dagen buiten ge- bruik geweest, de persluchtaansluiting handmatig vullen met ca. 5 druppels pneumatische olie.

Voor het vullen van het magazijn (15) het apparaat zo vasthouden, dat de monding (2) noch op het eigen lichaam noch op andere personen is gericht. Voor het vullen van het magazijn (15) het apparaat zo vasthouden, dat de monding (2) noch op het eigen lichaam noch op andere personen is gericht. Zie afbeelding aan het begin van de gebruiksaan- wijzing. - Arrêteerpal (13) (afhankelijk van de uitvoering) indrukken en vervolgens... - de magazijnschuif (14) terugtrekken. - De voor het apparaat geschikte inslagvoorwerpen (zie hfdst. 8. en 11.) in het magazijn inbrengen.

- De magazijnschuif (14) inschuiven (tot deze bij de arrêteerpal (13) (afhankelijk van de uitvoering) inklikt).

6.4 Persluchtgereedschap instellen /

gebruiken De vinger niet op de trekker laten als het apparaat wordt opgepakt, tussen de werkbereiken en posities wordt gewis- seld en tijdens het wandelen, omdat een vinger die op de trekker rust een onge- wenste activering kan veroorzaken. Let op Lege slagen vermijden - niet activeren bij een leeg magazijn.

1. De afvoerluchtklep (6) (afhankelijk van de

uitvoering) in de gewenste stand draaien.

2. Bij gevoelige werkstuk-oppervlakken de

beschermkap (1) aanbrengen.

3. Persluchtgereedschap op de

persluchtvoorziening aansluiten (zie hoofdstuk 6.2).

4. Magazijn (15) vullen (zie hoofdstuk 6.3).

5. Stel de luchtdruk vervolgens in op de kleinste

waarde van de aanbevolen werkdruk.

6. Het indrijfapparaat met de monding (2) op het

werkstuk drukken en de trekker (9) indrukken (zie hoofdstuk 6.5).

7. Verhoog of verlaag de werkdruk in stappen van

0,5 bar, tot het gewenste inslagresultaat is bereikt. Het indrijfapparaat moet met een zo gering mogelijke werkdruk worden bediend. (Dit bespaart energie, vermindert het geluidsniveau en beperkt de slijtage.) Let erop, dat de maximale werkdruk niet wordt overschreden.

8. Als fijnafstelling kan de inslagdiepte bij de

inslagdiepteregeling (7) (afhankelijk van de uitvoering) worden ingesteld.

9. Wanneer inslagvoorwerpen klem komen te

zitten, het apparaat loskoppelen van de bron van de perslucht, de hendel (4) voor het openen van de onderhoudsklep (9) omslaan en het defecte inslagvoorwerp verwijderen. 10.Bij langere onderbrekingen of het einde van het werk het apparaat loskoppelen van de bron van de perslucht en het magazijn leegmaken.

6.5 Persluchtgereedschap in werking stellen

Let op: DKG 80/16 werkt zonder activerings- beveiliging. Met de middenvinger het appa- raat bij de ontgrendelingshendel (16) ontgrendelen, pas daarna kan met de wijsvinger de slag met de trekker (9) worden geactiveerd. De andere indrijfapparaten (alle behalve DKG 80/16) beschikken over van een activerings- beveiliging (3) en worden aangeduid met een gelijk- zijdige driehoek op de punt. De activeringsbeveili- ging maakt het alleen mogelijk te werken wanneer de activeringsbeveiliging (3) op de inslagplaats wordt gedrukt en de trekker (9) wordt aangetrokken. Deze apparaten mogen alleen met een functione- rende activeringsbeveiliging worden gebruikt. Een defect of niet-correct werkend apparaat direct loskoppelen van de bron van de pers- lucht en ter controle overgeven aan een vakspecia- list.

Gevaar! Alvorens u met werkzaamheden aan het gereedschap begint, de perslucht- aansluiting ontkoppelen en het magazijn leegma- ken. Gevaar! Andere dan de in dit hoofdstuk be- schreven onderhouds- of reparatiewerkzaam- heden mogen uitsluitend door geschoold per- soneel worden uitgevoerd. - Persluchtaansluitingen van het indrijfapparaat en de slangleiding beschermen tegen verontreini- ging. - Verzeker u van de veiligheid van het persluchtge- reedschap door regelmatig onderhoud. - Schroefverbindingen op goede zitting controleren resp. aantrekken. - Filter in de persluchtaansluiting tenminste weke- lijks reinigen. - Aanbevolen wordt om bij het persluchtgereed- schap een drukregelaar met waterafscheider en een smeerbus voor te schakelen. - Bij verhoogde olie- of luchtuittreding het pers- luchtgereedschap controleren en eventueel laten repareren. (Zie hoofdstuk 9.)

Gebruik uitsluitend originele Metabo toebehoren. Gebruik alleen toebehoren die voor dit persluchtge- reedschap bestemd zijn en voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Gevaar! Reparaties aan het persluchtgereed- schap mogen alleen worden uitgevoerd door vakmensen met originele Metabo-vervangingson- derdelen en met inachtneming van opgaven die in de gebruiksaanwijzing staan! (Als vakmensen gelden personen die vanwege hun vaktechnische opleiding en ervaring voldoende kennis hebben op het gebied van indrijfapparaten en in zoverre vertrouwd zijn met de betreffende nati- onale bedrijfsveiligheids- en ongevallenpreventie- voorschriften, richtlijnen en algemeen erkende regels der techniek, dat zij de veiligheidsaspecten van indrijfapparaten kunnen beoordelen.) Neem voor persluchtgereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

7. Service en onderhoud

Onderdeellijsten kunt u downloaden via www.metabo.com. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en recycling. Personen en leefmilieu mogen niet in gevaar worden gebracht. Afgedankte apparaten niet via het huisvuil, maar bij een inzamelpunt voor het recyclen van afgedankte machines, verpakkingen en toebehoor afvoeren. Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbe- houden. V = luchtverbruik per inslag p = aanbevolen werkdruk

max. = maximaal toelaatbare werkdruk

= afzonderlijke activering

= sequentiële activering C = contactactivering Toelichting: Afzonderlijke activering: Voor elke inslag moet de trekker (9) worden ingedrukt. Voor elke volgende inslag moet de trekker eerst in de uitgangspositie worden gebracht. Sequentiële activering: Voor elke inslag moeten trekker (9) en activeringsbeveiliging (3) zo worden bediend, dat een afzonderlijke inslag via de trekker wordt veroorzaakt, nadat de monding van het appa- raat op de inslagplaats is gezet. Meer inslagen kunnen pas dan worden geactiveerd, wanneer de trekker en de activeringsbeveiliging in de uitgangs- positie zijn geweest. Contactactivering: Voor elke inslag moeten trekker (9) en activeringsbeveiliging (3) worden bediend, waarbij de sequentie van de bediening niet is bepaald. Voor volgende inslagen is het voldoende, wanneer hetzij de trekker geactiveerd blijft en de activeringsbeveiliging wordt ingedrukt, of andersom. Te gebruiken platkopnagels:

= draaddikte Te gebruiken nieten:

= draaddikte A=afmetingen: lengte x breedte x hoogte m = gewicht (zonder inslagvoorwerpen) De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het gereedschap en een vergelijking van de verschillende gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daad- werkelijke belasting hoger of lager uitvallen. Houd bij de beoordeling rekening met pauzes en fases met een lagere belasting. Bepaal op basis van de betreffende aangepaste taxatiewaarden welke maatregelen ter bescherming van de gebruiker dienen te worden genomen, bijv. organisatorische maatregelen. Trilling (gewogen effectieve waarde van de versnelling; EN 28662-1, ISO 8662-11) :
