GEBRUIKSAANWIJZING SKN 50 METABO

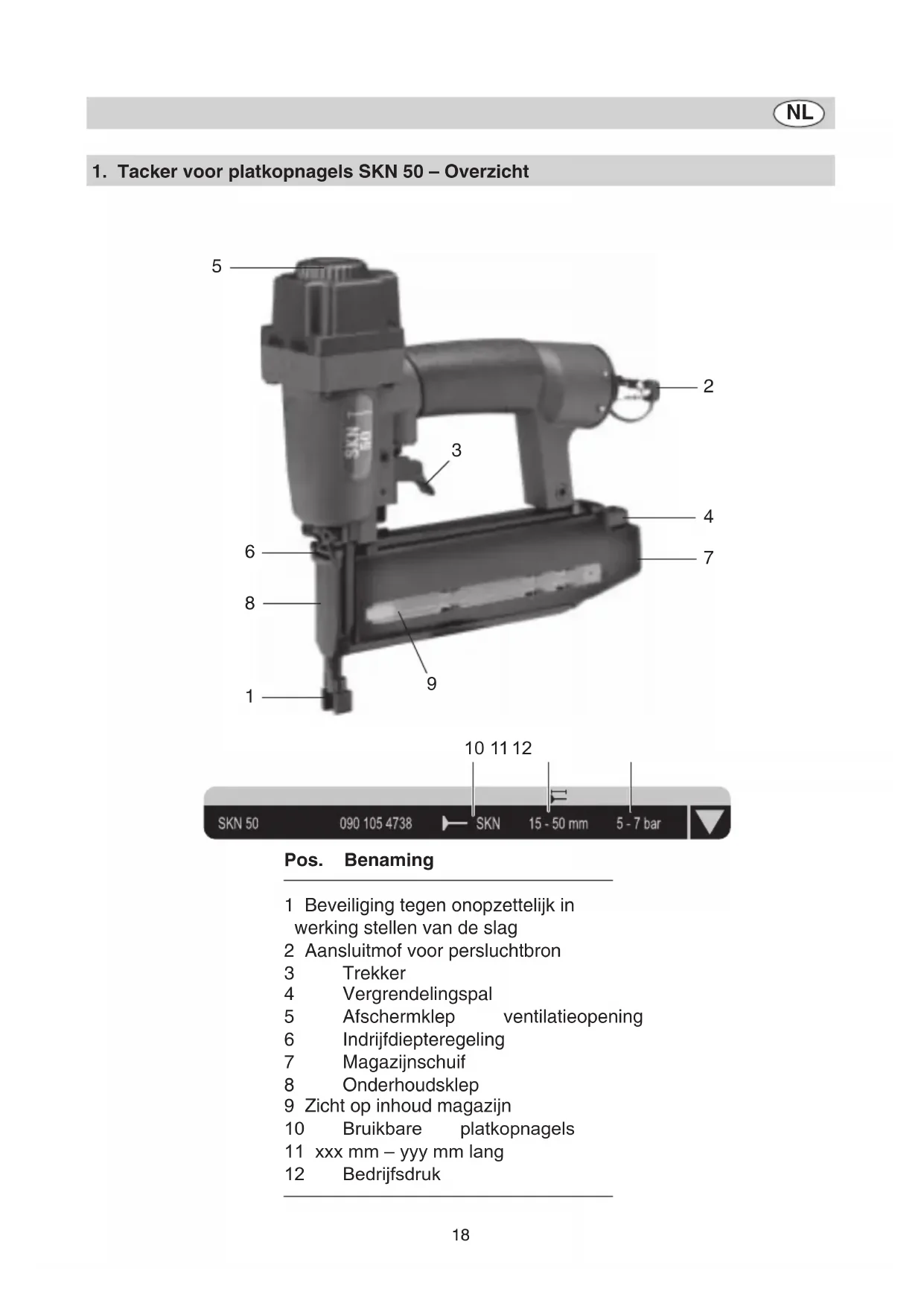

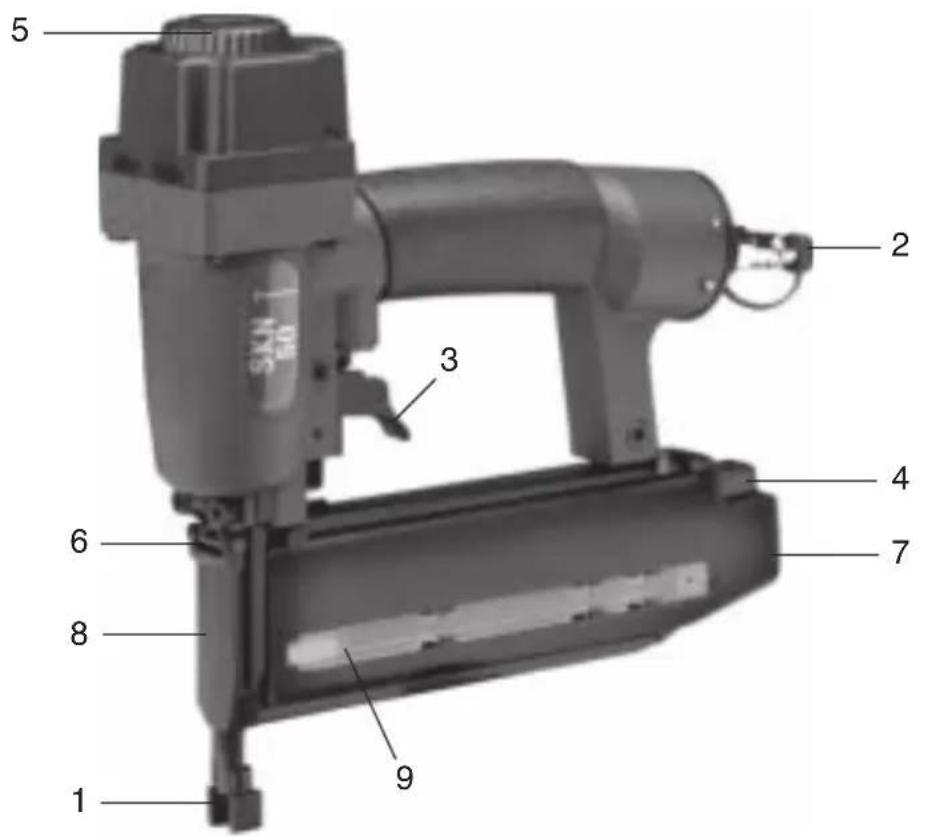

1. Tacker voor platkopnagels SKN 50 – Overzicht

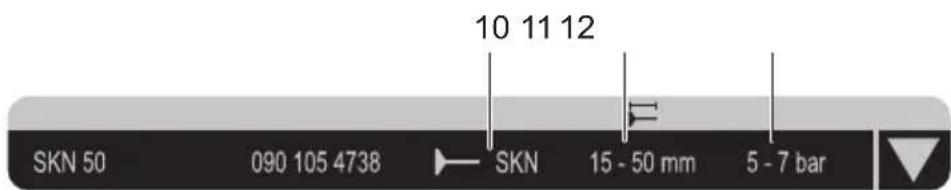

Pos. Benaming 1 Beveiliging tegen onopzettelijk in werking stellen van de slag 2 Aansluitmof voor persluchtbron 3 Trekker 4 Vergrendelingspal 5 Afschermklep ventilatieopening 6 Indrijfdiepteregeling 7 Magazijnschuif 8 Onderhoudsklep 9 Zicht op inhoud magazijn 10 Bruikbare platkopnagels 11 xxx mm – yyy mm lang 12 Bedrijfsdruk

1. Tacker voor plat-

kopna-gels SKN 50 - Overzicht

2.1 Voorgeschreven ge-

bruik van het apparaat

3. Veiligheidsvoorschrif-

3.2 Veiligheid van het appa-

5.1 Advies voor conser-

5.2 Storingen verhelpen

6. Technische gegevens

7. Inhoud van de leve-

● indrijfapparaten enkel aan leidingen aangesloten mogen worden, waarvan met zekerheid vastgesteld is dat de toegelaten be- drijfsdruk met niet meer dan 10% overschreden kan worden (bijvoorbeeld met behulp van drukre- gelaars). ● zuurstof en brandbare gassen niet als energie- bron gebruikt mogen wor- den voor indrijfapparaten met persluchtaandrijving. ● de aansluiting van de persluchtbron enkel via een snelkoppeling mag gebeuren en dat het ap- paraat na het afkoppelen drukloos is. ● voor het onderhoud uit- sluitend de vermelde ori- ginele vervangstukken gebruikt mogen worden. ● reparaties enkel uitge- voerd mogen worden door reparateurs die erkend zijn door de producent, of andere vakbekwame reparateurs. De reparaties mogen enkel uitgevoerd worden conform de richt- lijnen uit de gebruikshand- leiding. ● Wanneer u het apparaat uitleent of doorverkoopt, moet u deze handleiding erbij voegen.

Voor draagbare indrijfappa- raten geldt de norm DIN 7259 (UVV34). Deze vereist dat: ● in indrijfapparaten enkel de in de bijhorende ge- bruikshandleiding ver- melde verbindings- of bevestigingsmiddelen ge- bruikt mogen worden (zie hoofdstuk ‘Technische Gegevens’).

2.1 Voorgeschreven ge-

bruik van het apparaat De tacker voor platkopna- gels is een indrijfapparaat met persluchtaandrijving. Het is zeer geschikt voor de bevestiging van glazen lijs- ten, sierlijsten en voetlijsten. Dankzij dit apparaat kan u verlijmde houten elementen onzichtbaar vastnagelen. De tacker voor platkopnagels is uitgerust met een bevei- liging tegen onopzettelijk in werking stellen van de slag. Deze beveiliging maakt wer- ken met het apparaat enkel mogelijk, wanneer u de be- veiliging op de plaats van in- drijven aandrukt en tegelijk de trekker overhaalt. Het apparaat is geschikt om platkopnagels met een draad- dikte van Ø 1,25 x 1,0 mm en een lengte van 15 tot 50 mm van het type SKN in te drijven ● Lees deze gebruikshand- leiding, alvorens het ap- paraat in gebruik te ne- men. Schenk bijzondere aandacht aan de veilig- heidsvoorschriften. ● Indien u bij het uitpakken schade door transport vaststelt, neem dan on- middellijk contact op met uw handelaar. Neem het apparaat niet in gebruik. ● De verpakking moet, con- form de lokale wetgeving inzake de bescherming van het milieu, met een bevoegde ophaaldienst meegegeven worden. ● Bewaar deze handleiding. In geval van twijfel kan u de handleiding opnieuw raadplegen.

Breng het indrijfapparaat, dat op een correcte werking getest werd, aan op de plaats van indrijven en activeer het door middel van de trekker (Pos. 3). De tacker voor platkopnagels SKN 50 is standaard uitge- rust met een beschermkap op de beveiliging tegen on- opzettelijk in werking stellen van de slag. Deze voorkomt beschadigingen bij het ver- werken van geschaafd hout. Verwijder de beschermkap voor bijzondere toepassin- gen. Indien een platkopnagel blijft hangen, open dan de onder-houdsklep met de ontgren-delingshendel aan de zijkant en verwijder het defecte verbindingsmiddel. Verhoog of verlaag de be- drijfsdruk stapsgewijs met 0,5 bar tot het gewenste indrijfresultaat bereikt is. Gebruik het indrijfapparaat steeds met de laagst moge- lijke bedrijfsdruk. Zorg ervoor dat de bedrijfsdruk van 7 bar niet overschreden wordt en vermijd werking zonder plat- kopnagels in het magazijn. Bovendien beschikt het ap- paraat over een indrijfdiep- teregeling (Pos. 6) waarmee de indrijfdiepte van de spij- kers ingesteld kan worden. Koppel een defect of niet correct functionerend appa- raat onmiddellijk los van de per-sluchtbron en breng het apparaat naar een gekwa- lificeerde vakman. Koppel het apparaat ook los van de persluchtbron bij langere onderbrekingen of bij het be- eindigen van het werk. Maak het magazijn leeg. Als vakbekwame repara- teurs gelden personen, die op basis van hun opleiding en ervaring over voldoende kennis op het gebied van indrijfapparaten beschikken, en in zoverre vertrouwd zijn met desbetreffende wette- lijke voorschriften ter be- scherming van de werkne- mer, ongevallenpreventie- voorschriften, richtlijnen en algemeen aanvaarde regels van de techniek, dat ze de veiligheid bij het werken aan indrijfapparaten juist kunnen beoordelen.

3.3 Veilige werkomstandig-

heden Richt nooit een operationeel indrijfapparaat op uzelf of op andere personen.

3.2 Veiligheid het appa-

raat Door perslucht aangedreven indrijfapparaten mogen enkel door vakkundige personen bediend en onderhouden worden. Houd ze buiten het bereik van kinderen. Con- troleer of de veiligheids- en trekkerinrichtingen correct functioneren, alvorens het apparaat in gebruik te ne- men. En controleer of alle vijzen en moeren goed vast- zitten. Voer geen wijzigin- gen of noodreparaties door aan het toestel. Gebruik het toestel uitsluitend waarvoor het bedoeld is. Vermijd elke verzwakking of beschadiging van het apparaat. Demonteer of blokkeer nooit delen zoals bijv. de trekkerinrichting van het indrijfapparaat. Houd het indrijfapparaat tijdens het gebruik steeds zo, dat hoofd en lichaam bij een mogelijke terugslag niet verwond kunnen worden. Schakel het indrijfapparaat nooit in zonder weerstand. Draag het indrijfapparaat in operationele toestand altijd aan het handvat en nooit met de vinger aan de trekker. Zorg dat u bij het gebruik niet doorheen dunne werkstuk- ken slaat of dat het apparaat niet van hoeken en kanten afglijdt. Draag tijdens het werken steeds een veiligheidsbril en oordoppen.

Om na te vullen, moet u het apparaat van de perslucht- bron loskoppelen. Druk op de vergrendelingspal (Pos. 4) om het magazijn te ope- nen en de magazijnschuif (Pos. 7) uit het apparaat te trekken. Vervolgens kan u de platkopnagels in het magazijn plaatsen respec- tievelijk de nieten op de ge- leidingsrail schui-ven. Breng de magazijn-schuif (Pos. 7) naar voor tot deze in de ver- grendelingspal inklikt. Zet de afschermkap van de ventilatieopening (Pos. 5) in de gewenste positie. Stel bij ingebruikneming de luchtoverdruk eerst in op de laagste waarde van de aan-bevolen bedrijfsdruk (5,0 bar). De verbinding met de persluchtbron gebeurt via een fl exibele persluchtslang (6mm) door middel van een snelkoppeling.21

5. Onderhoud en conser-

5.1 Advies voor conser-

vering Naleving van het hierna vermelde onderhoudsad- vies garandeert voor dit kwali-teitsproduct een lange le-vensduur en een gebruik zonder storingen. Koppel het apparaat los van de persluchtbron bij de uit-voering van onderhouds- werkzaamheden. Voor een langdurig correcte werking van uw indrijfap- paraat is een dagelijkse reiniging en een regelmatige smering absoluut noodza- kelijk. Gebruik hiervoor enkel spe- ciale gereedschapsolie (zie hoofd-stuk 8 ‘Accessoires’). Wat betreft de smering kan u kiezen uit: a) smering door olienevel: Een complete onderhouds- eenheid omvat een nevels- meerpot en is op de com- pressor gemonteerd. b) smering door een lei- dings-meerpot: Op het apparaat wordt een leidingsmeerpot aangeslo- ten, die het gereedschap van olie voorziet. c) manuele smering: Indien er bij de installatie geen onderhoudseenheid noch een leidingsmeerpot voorhanden is, breng dan voor elke ingebruikneming in de persluchtaansluiting 3-5 druppels olie aan. ● Berg uw persluchtappa- raten enkel op in droge ruimten. De O-ringen zijn beschadigd of vuil. Reinig of vervang de O-ringen, respectieve- lijk draai de schroeven vast. A. Er ontsnapt perslucht tussen behuizing en cilinderdeksel: Voorkomende fouten en mogelijke oorzaken Remedie B. De spijkers worden niet volledig ingedreven: De luchtdruk is te laag. De slangleiding heeft een te geringe lei- dingdoorsnede. Het apparaat is zonder smering. Verhoog de druk stapsgewijs met 0,5 bar, tot de spijkers/nieten correct ingedreven worden. Binnendiameter van de slangleiding mini- mum 6 mm. Reinig en smeer de onderdelen.

5.2 Storingen verhelpen

C. De spijkers worden te diep ingedreven: De luchtdruk is te hoog. Verlaag de druk stapsgewijs met 0,5 bar. D. De spijkers steken uit of buigen om: Het apparaat wordt te zwak tegen het indri- jfvlak geduwd Duw het apparaat krachtiger tegen het indrijfvlak of verhoog eventueel de luchtdruk. De spijkers in het magazijn klemmen en worden niet volledig naar voor geschoven. Open de bajonetsluiting. Verwijder de ge- klemde spijkers en breng passende spijkers correct in. E. De indrijfkop zit geklemd door spijkers:22

Platkopnagels SKN 20 NK, lengte 20 mm (1.000 stuks) art.-nr. 090 105 3723 SKN 25 NK, lengte 25 mm (1.000 stuks) art.-nr. 090 105 3731 SKN 30 NK, lengte 30 mm (1.000 stuks) art.-nr. 090 105 3740 SKN 35 NK, lengte 35 mm (1.000 stuks) art.-nr. 090 105 3758 SKN 40 NK, lengte 40 mm (1.000 stuks) art.-nr. 090 105 3766 SKN 45 NK, lengte 45 mm (1.000 stuks) art.-nr. 090 105 3774 SKN 50 NK, lengte 50 mm (1.000 stuks) art.-nr. 090 105 3782 Speciale olie voor persluchtgereedschap 0,5 l art.-nr. 090 100 8540 Leidingsmeerpot 1/4" art.-nr. 090 105 4584

7. Inhoud van de levering

Tacker voor platkopnagels SKN 50 1 gebruikshandleiding 1 geïsoleerde koffer 1 veiligheidsbril 1 fl es pneumatiekolie 2 inbussleutels SKN 50 Luchtverbruik (per indrijfslag) 0,66 l Bedrijfsdruk 5,0 - max. 7,0 bar Laadcapaciteit (platkopnagels) 110 stuks Afmetingen (LxBxH) 252x59x249 mm Gewicht (zonder platkopnagels) 0,94kg EN 12549+A1: 2008 Geluidsdrukniveau L

Aanbevolen slangdiameter (binnenafme- ting) 6 mm Bruikbare platkopnagels Type SKN 15 - 50 mm Draaddikte 1,25 x 1,00 mm Vereiste luchtkwaliteit: Gereinigd, condensaatvrij en met verne- velde olie. Vermogen van de compressor: Compressor vanaf 50 l/min. vulvermogen. Instelwaarden tijdens het gebruik: Ingestelde bedrijfsdruk aan de drukrege- laar of fi lterdrukregelaar max. 7 bar.23
