BEDIENUNGSANLEITUNG SKN 50 METABO

KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien**

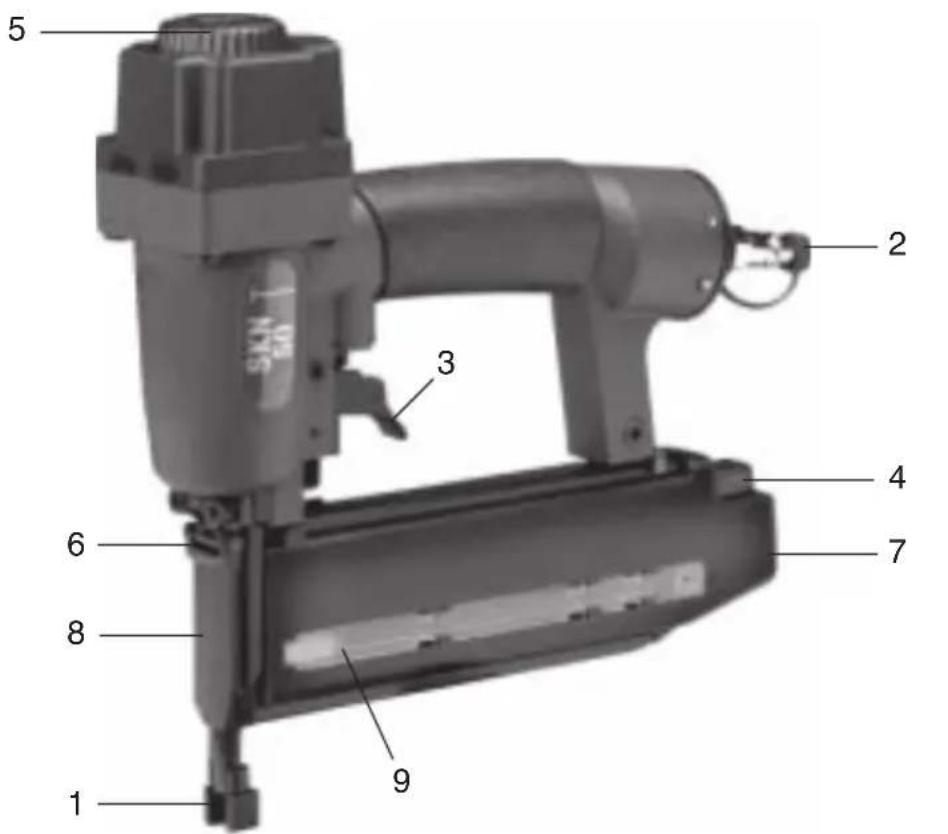

1. Stauchkopfnagler SKN 50 im Überblick

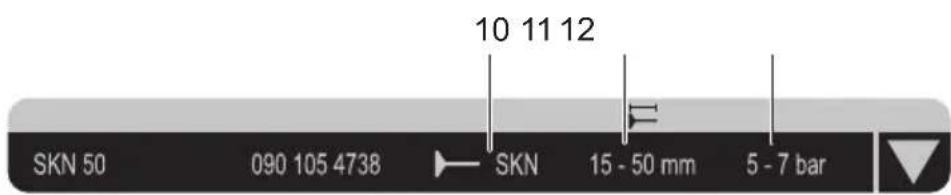

Pos. Bezeichnung 1 Auslösesicherung 2 Anschlußnippel für Druckluft 3 Abzugshebel 4 Sperrhebel 5 Abluftblende 6 Eintreibtiefenregulierung 7 Magazinschieber 8 Wartungsklappe 9 Sicht auf Magazininhalt 10 Verwendbare Stauchkopfnägel 11 xxx mm – yyy mm lang 12 Arbeitsdruck

Inhaltsverzeichnis ● Lesen Sie vor der Inbe- triebnahme diese Betrieb- sanleitung. Beachten Sie insbesondere die Sicher- heitshinweise. ● Wenn Sie beim Auspak- ken einen Transportscha- den feststellen, benach- richtigen Sie umgehend Ihren Händler. Nehmen Sie das Gerät nicht in Betrieb! ● Entsorgen Sie die Verpak- kung bitte umweltgerecht. Geben Sie sie an entspre- chende Sammelstellen. ● Bewahren Sie diese Be- triebsanleitung gut auf, damit Sie bei Unklarheiten jederzeit nachlesen kön- nen. ● Wenn Sie das Gerät ein- mal verleihen oder ver- kaufen, geben Sie auch die Begleitdokumente mit.

2.1 Bestimmungsgemäße

3. Sicherheitsbestim-

3.2 Sicherheit des Gerätes

3.2 Arbeitssicherheit

5. Wartung und Pfl ege

5.2 Störungen und ihre

2.1 Bestimmungsgemäße

Verwendung Der Stauchkopfnagler ist ein druckluftbetriebenes Ein- treibgerät. Er ist sehr gut geeignet für die Befestigung von Glasleisten, Zierleisten und Sockelleisten. Er ermög- licht ein unsichtbares Nageln von verleimten Holzteilen. Der Stauchkopfnagler ist mit einer Auslösesicherung ausgestattet, die ein Arbeiten nur ermöglicht, wenn die Auslösesicherung auf die Eintreibstelle gedrückt und der Auslöser betätigt wird. Er eignet sich zum Eintrei- ben von Stauchkopfnägeln mit einer Drahtstärke von Ø 1,25 x 1,0 mm und einer Länge von 15 - 50 mm der Type SKN.

Für tragbare Eintreibgerä- te gilt die Norm DIN 7259 (UVV34). Diese verlangt, daß: ● in Eintreibgeräten nur die in der zugehörigen Betriebsanleitung auf- geführten Verbindungs- oder Befestigungsmittel verarbeitet werden dürfen (siehe Kapitel "Techni- sche Daten"). ● Eintreibgeräte nur an Leitungen angeschlossen werden dürfen, bei denen sichergestellt ist, daß ein Überschreiten des zuläs- sigen Betriebsdruckes (z.B. über Druckminderer) von mehr als 10% verhin- dert ist. ● Sauerstoff und brennbare Gase nicht als Energie- quelle für druckluftbetrie- bene Eintreibgeräte ver- wendet werden dürfen. ● der Anschluß der Druck- luftquelle nur über eine Schnellkupplung erfolgen darf und das Gerät nach der Trennung drucklos ist. ● für die Instandhaltung und Wartung nur die aufge- führten Original-Ersatz- teile verwendet werden dürfen. ● Instandsetzungsarbeiten nur durch vom Hersteller beauftragte oder ande- re Sachkundige unter Beachtung der in der Betriebsanleitung ent- haltenen Angaben durch- geführt werden dürfen. Als Sachkundige gelten Per- sonen, die aufgrund ihrer fachlichen Ausbilung und Erfahrung ausreichende Kenntnisse auf dem Gebiet der Eintreibgeräte haben und mit den einschlägigen staatlichen Arbeitsschutz- vorschriften, Unfallverhü- tungsvorschriften, Richtlinien und allgemein anerkannten Regeln der Technik soweit vertraut sind, daß sie den arbeitssicheren Zustand von Eintreibgeräten beurteilen können.5 eine Schutzbrille und einen Gehörschutz. und defektes Verbindungs- mittel entfernen. Erhöhen oder senken Sie den Arbeitsdruck in Schritten von 0,5 bar, bis das gewünschte Eintreibergebnis erzielt wird. Das Eintreibgerät sollte mit dem geringst-möglichen Ar- beitsdruck betrieben werden. Achten Sie darauf, daß der Arbeitsdruck von 7 bar nicht überschritten wird und Leer- schläge vermieden werden. Außerdem besitzt das Ge- rät eine Tiefenregulierung (Pos. 6) mit der die Eintreib- tiefe des Nagels eingestellt werden kann. Ein defektes oder nicht ein- wandfrei arbeitendes Gerät muß sofort von der Druck- luftquelle getrennt und einem Sachkundigen zur Überprü- fung übergeben werden. Bei längeren Pausen oder Arbeitsende das Gerät von der Energiequelle trennen und das Magazin entleeren.

3.2 Sicherheit des Gerätes

Druckluftbetriebene Ein- treibgeräte dürfen nur von unterwiesenen Personen be- trieben und gewartet werden. Sie dürfen nicht in die Hände von Kindern gelangen. Prüfen Sie vor jedem Arbeitsbeginn die einwandfreie Funktion der Sicherheits- und Auslö- seeinrichtungen und achten Sie auf den festen Sitz von Schrauben und Muttern. Am Gerät dürfen keine Manipula- tionen, Notreparaturen oder Zweckentfremdungen vorge- nommen werden. Vermeiden Sie jegliche Schwächungen oder Beschädigungen des Gerätes. Demontieren oder blockieren Sie niemals Teile wie z. B. die Auslöseeinrich- tung des Eintreib-gerätes.

3.3 Arbeitssicherheit

Richten Sie ein betriebsbe- reites Eintreibgerät niemals direkt gegen sich selbst oder auf andere Personen. Halten Sie das Eintreibgerät beim Arbeiten so, daß Kopf und Körper bei einem möglichen Rückstoß nicht verletzt wer- den können. Lösen Sie das Eintreibgerät niemals in den freien Raum aus. Tragen Sie das Eintreibgerät in betriebsbereitem Zustand nur am Griff und nie mit be- tätigtem Auslöser. Achten Sie darauf, daß beim Arbeiten keine dünnen Werkstücke durchschlagen werden oder an Ecken und Kanten abgleiten. Tragen Sie beim Arbeiten mit dem Eintreibgerät stets

Zum Befüllen muß das Ge- rät von der Druckluftquel- le getrennt werden! Durch Drücken des Sperrhebels (Pos. 4) wird das Magazin entriegelt und der Magazin- schieber (Pos. 7) läßt sich zurückziehen. Die Nägel können jetzt in das Magazin eingelegt werden (Seiten- lader). Schieben Sie den Magazinschieber (Pos. 7) nach vorne bis dieser am Sperrhebel einrastet. Drehen Sie die Abluftblende (Pos. 5) in die gewünschte Stellung. Stellen Sie den Luftüberdruck zunächst auf den unteren Wert des emp- fohlenen Arbeitsdruckes (5,0 bar) ein. Die Verbin- dung zur Druckluftquelle wird über einen flexiblen Druckluftschlauch (6 mm) mit einer Schnellkupplung hergestellt. Das auf einwandfreie Funkti- on geprüfte Eintreibgerät an der Eintreibstelle aufsetzen und mit dem Abzugshebel (Pos. 3) auslösen. Der SKN 50 ist serienmä- ßig mit einer Schutzkappe auf der Auslösesicherung ausgestattet. Sie verhindert Beschädigungen beim Ver- arbeiten von gehobeltem Holz. Bei Spezialanwendungen bit- te Schutzkappe entfernen. Bei Verklemmungen von Stauchkopfnägeln bitte den seitlichen Entriegelungshe- bel (Pos. 8) zum Öffnen der Wartungsklappe betätigen

5. Wartung und Pfl ege

Die Einhaltung der hier angegebenen Wartungs- hinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen stö- rungsfreien Betrieb. Trennen Sie das Gerät bei Wartungs- und Pfl egearbeiten von der Druckluftquelle. Für eine dauerhaft einwandreie Funk- tion Ihres Eintreibgerätes ist eine tägliche Reinigung und eine regelmäßige Schmie- rung unerläßlich. Verwenden Sie hierfür nur spezielles Werkzeugöl (siehe Kapitel "Zubehör").6 Folgende Möglichkeiten stehen Ihnen in Sachen Schmierung zur Auswahl: a) über einen Nebelöler: Eine komplette Wartungsein- heit beinhaltet einen Nebel- öler und ist am Kompressor angebracht. b) über einen Leitungs- öler: Am Werkzeug wird ein Lei- tungsöler installiert, der das Werkzeug mit Öl versorgt. c) von Hand: Ist bei Ihrer Anlage weder eine Wartungseinheit noch ein Leitungsöler vorhanden, so müssen vor jeder Inbe- triebnahme des Druckluft- Werkzeuges 3 - 5 Tropfen Öl in den Druckluftanschluß gegeben werden. ● Lagern Sie Ihre Druck- luftgeräte nur in trocke- nen Räumen. O-Ringe sind beschädigt oder verschmutzt. O-Ringe reinigen oder ersetzen, bzw. Schrauben festziehen. A. Druckluft entweicht zwischen Deckel und Gehäuse: Auftretende Fehler und mögliche Ursachen Abhilfemaßnahmen B. Nägel werden nicht ganz eingetrieben: Luftdruck zu nieder. Schlauchleitung hat zu geringen Quer- schnitt. Gerät ohne Schmierung. Druck schrittweise um 0,5 bar erhöhen, bis Nägel richtig eingetrieben werden. Innendurchmesser der Schlauchleitung mind. 6 mm. Teile reinigen und schmieren. C. Nägel werden zu tief eingetrieben: Luftdruck zu hoch. Druck schrittweise um 0,5 bar herabsetzen. D. Nägel stehen über oder verbiegen sich: Gerät zu schwach aufgesetzt. Gerät stärker aufsetzen oder evtl. Luftdruck erhöhen. Nagelstreifen klemmt und wird nicht ganz vorgeschoben. Bajonettverschluß öffnen. Verklemmte Nä- gel entfernen und passende Nägel richtig einsetzen. E. Treiber ist mit Nägel verklemmt:

5.2 Störungen und ihre Behebungen7

1 Stauchkopfnagler SKN 50 1 Betriebsanleitung 1 Blaskoffer 1 Schutzbrille 1 Flasche Pneumatiköl 2 Innensechskantschlüssel

Stauchkopfnägel SKN 20 NK, Länge 20 mm (1.000 Stück) Art.-Nr. 090 105 3723 SKN 25 NK, Länge 25 mm (1.000 Stück) Art.-Nr. 090 105 3731 SKN 30 NK, Länge 30 mm (1.000 Stück) Art.-Nr. 090 105 3740 SKN 35 NK, Länge 35 mm (1.000 Stück) Art.-Nr. 090 105 3758 SKN 40 NK, Länge 40 mm (1.000 Stück) Art.-Nr. 090 105 3766 SKN 45 NK, Länge 45 mm (1.000 Stück) Art.-Nr. 090 105 3774 SKN 50 NK, Länge 50 mm (1.000 Stück) Art.-Nr. 090 105 3782 Spezialöl für Druckluftwerkzeuge 0,5 l Art.-Nr. 090 100 8540 Leitungsöler 1/4" Art.-Nr. 090 105 4584 SKN 50 Luftverbrauch (pro Eintreibvorgang) 0,66 l Arbeitsdruck 5,0 - max. 7,0 bar Ladekapazität (Nägel) 110 Stück Länge/Breite/Höhe 252x59x249 mm Gewicht (ohne Nägel) 0,94kg EN 12549+A1: 2008 Schallleistungspegel L

Empf. Schlauchdurchmesser (innen) 6 mm Verwendbare Stauchkopfnägel Type SKN 15 - 50 mm lang Drahtstärke 1,25 x 1,00 mm Benötigte Luftqualität: Gereinigt, kondensatfrei und ölvernebelt Leistungsgröße des Kompressors: Kompressor ab 50 l/min Fülleistung. Einstellwerte für das Arbeiten: Eingestellter Arbeitsdruck am Druckmin- derer oder Filterdurckminderer max. 7 bar.8
