BRUGSANVISNING SKN 50 METABO

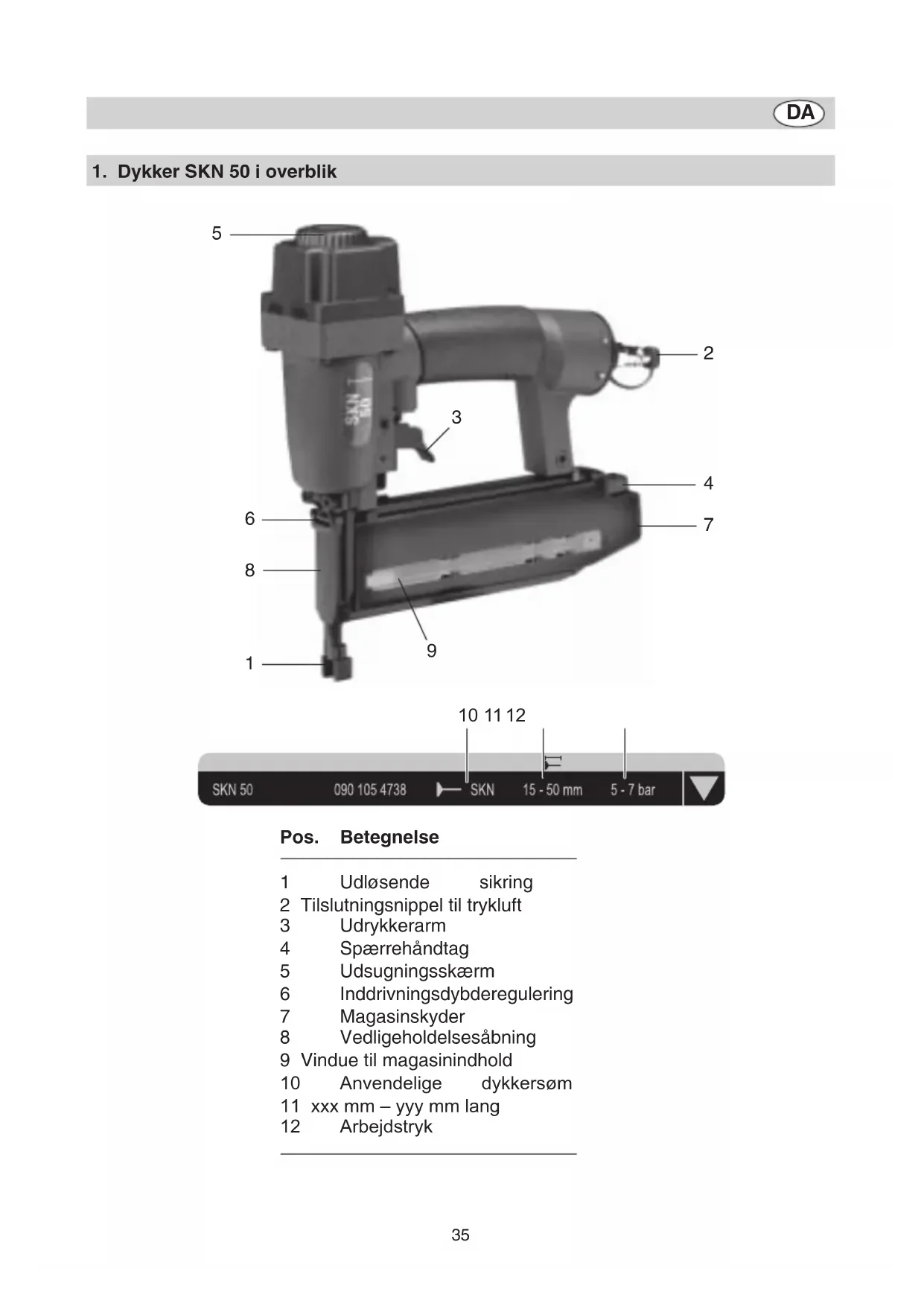

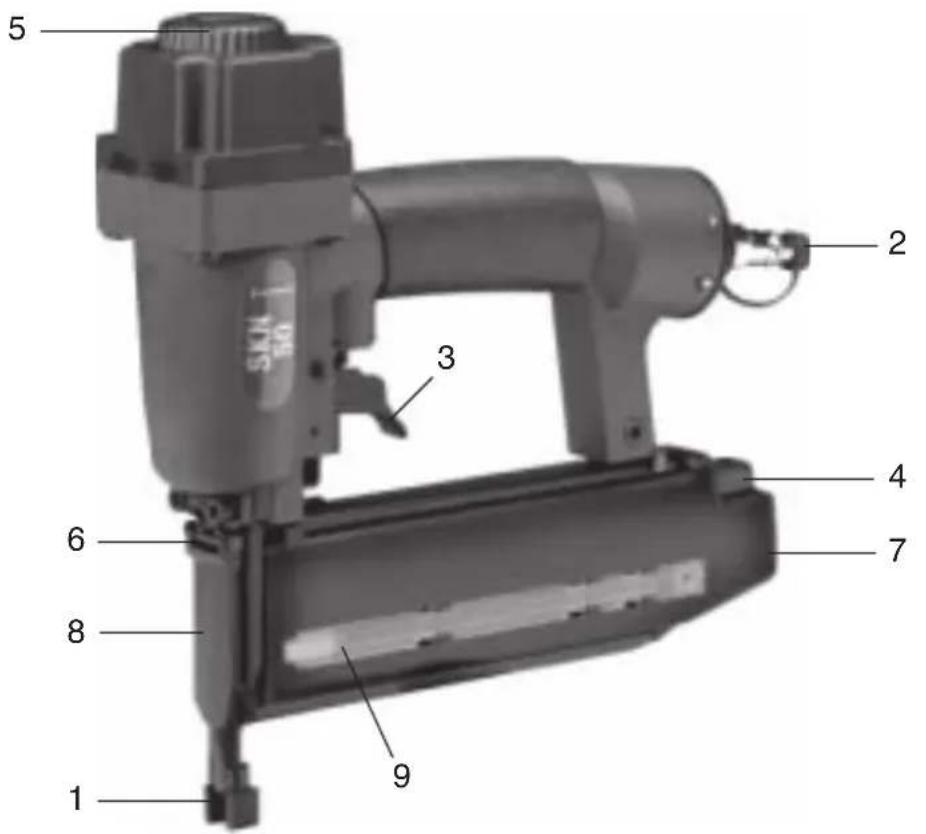

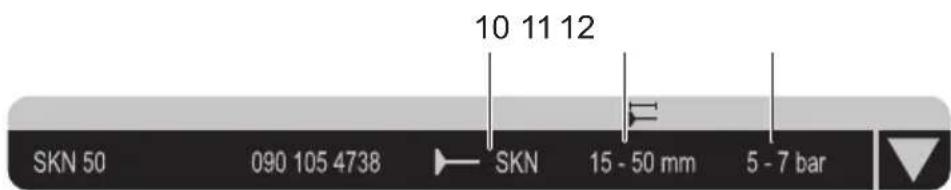

Pos. Betegnelse 1 Udløsende sikring 2 Tilslutningsnippel til trykluft 3 Udrykkerarm 4 Spærrehåndtag 5 Udsugningsskærm 6 Inddrivningsdybderegulering 7 Magasinskyder 8 Vedligeholdelsesåbning 9 Vindue til magasinindhold 10 Anvendelige dykkersøm 11 xxx mm – yyy mm lang 12 Arbejdstryk

3. Sikkerhedsbestem-

3.3 Arbejdssikkerhed

5.1 Henvisninger vedrøren-

Dykkeren er et trykluftdrevet inddrivningsværktøj. Den er især velegnet til fastgørelse af glaslister, pyntelister og fodpaneler. Den muliggør en usynlig sømning af limede trædele. Dykkeren er udsty- ret med en udløsende sik- ring, som kun muliggør arbej- de, når den er trykket til ind- drivningsstedet og udløseren aktiveres. Den egner sig til inddrivning af dykkersøm med en tråd- diameter på Ø 1,25 x 1,0 mm og en længde fra 15 - 50 mm af typen SKN. ● ilt og brændbare gasser ikke må anvendes som energikilde til trykluftdrev- ne inddrivningsappara- ter. ● tilslutningen til trykluftskil- den kun må foretages over en lynkobling og at apparatet er trykløst efter afbrydelsen. ● der til vedligeholdelse og service kun må anvendes de anførte originale reser- vedele. ● der kun må gennemføres vedligeholdelsesarbejder af personer, som produ- centen har godkendt eller af sagkyndige under hen- syntagen til de oplysnin- ger, der står i betjenings- vejledningen Som sagkyndige gælder per-soner, der på grundlag af deres faglige uddannelse og erfaring har tilstrækkeligt kendskab til inddrivningsap- parater og deres virkemåde og som er fortrolige med de lokale arbejdsforskrifter samt forskrifter vedrørende fore- byggelse af ulykker, direkti- ver og generelle anerkendte bestemmelser for teknik, at de ville kunne bedømme den arbejdssikre funktion for ind- drivningsapparatet.

For de bærbare inddrivnings- apparater gælder standar- den DIN 7259 (UVV34). Den kræver, at; ● der i inddrivningsappara- tet kun må anvendes de i betjeningsvejledningen nævnte forbindelses- og fastgørelsesmidler (se kapitlet ”Tekniske data”) ● inddrivningsapparater kun må tilsluttes til ledninger, ved hvilke det forhindres, at det tilladte driftstryk overskrides med mere end 10 % (f.eks. ved hjælp af en trykreduktionsven- til). ● Læs denne betjenings- vejledning før apparatet tages i brug. Vær særlig opmærksom på sikker- hedsanvisningerne. ● Hvis der konstateres tran- sportskader på apparatet, skal forhandleren kontak- tes omgående. Apparatet må ikke tages i brug! ● Bortskaf emballagen miljøvenligt. Afl ever den f.eks. i et samlested for genbrugsaffald. ● Opbevar denne betje- ningsvejledning omhyg- geligt, så De altid kan slå op i den, hvis der skulle opstå tvivl. ● Hvis De skulle låne ap- paratet ud eller sælge det, bør alle dokumenterne vedrørende apparatet føl- ge med.

Inddrivningsapparatet bør drives med lavest muligt ar-bejdstryk. Sørg for at ar- bejdstrykket ikke overskri- der 7 bar. Tomme slag bør undgås. Apparatet har en dybdereguleringsfunktion (pos. 6) med hvilken inddriv- ningsdybden af sømmene kan indstilles. Er apparatet defekt eller fungerer det ikke fejlfrit, skal det straks fjernes fra tryk- luftkilden og kontrolleres af en fagmand. Tag altid apparatet fra lysnettet i forbindelse med længere arbejdspauser eller når det ikke længere skal anvendes. Tøm magasinet.

3.2 Apparatets sikkerhed

Trykluftdrevne inddrivnings- apparater må kun anvendes og vedligeholdes af uddan- nede personer. De må ikke anvendes af børn. Kontroller før hver start at sikkerhedsanordningerne og udløsersystemet fungerer fejlfrit samt kontroller skruer- ne og møtrikkerne for fast- hed. Der må ikke foretages ændringer og nødreparatio- ner på apparatet og appa- ratet må ikke bruges til andre formål end de her beskrevne. Undgå alle svækkelser eller beskadigelser på apparatet. Dele af apparatet må ikke demonteres eller blokeres, som f.eks. udløsersystemet eller inddrivningsdelen.

Når apparatet fyldes skal trykluftskilden afbrydes! Ved at trykke på spærrehånd- taget (pos. 4) afsikres ma- gasinet og magasinskyderen (pos. 7) kan trækkes tilbage. Dykkersømmene kan nu placeres i magasinet (side- lader). Skub magasinsky- deren (pos. 7) fremefter indtil denne går i hak ved spærre- håndtaget. Drej udsugningsskærmen (pos. 5) i den ønskede po- sition. Indstil dernæst luft- overtrykket til det laveste anbefalede arbejdstryk (5,0 bar). Forbindelsen til tryk-luftskilden opstår via en bøjelig trykluftslange (6 mm) med en lynkobling. Påsæt inddrivningsapparatet, der forinden er kontrolleret for fejlfri funktion, på det sted, der skal hæftes og udløs det med udrykkerarmen (pos. 3). SKN 50 er seriemæssigt udstyret med en beskyttel- sesskærm på den udløsende sikring. Den forhindrer be- skadigelser ved forarbejd- ning af høvlet træ. I forbin- delse med specielle anven- delser af værktøjet, skal skærmen afmonteres. Klemmer dykkersømmene fast, skal afsikringshåndtaget (pos. 8), der sidder på siden, åbnes til vedligeholdelses- åbningen og forbindelses- midlet fjernes. Forhøj eller reducer arbejdstrykket trin- vist med 0,5 bar, indtil det ønskede inddrivningsresultat opnås.

vedrørende service Overholdes de her anførte vedligeholdelsesanvisninger giver det bedre sikkerhed for kvaliteten og lang levetid samt fejlfri funktion. Fjern apparatet fra trykluftskilden, når der foretages vedlige- holdelses- og service- arbejder på apparatet. For at sikre en kontinuerlig fejlfri funktion af inddrivnings- apparatet bør det rengøres dagligt og smøres med jævne mellemrum. Hertil skal der anvendes en speciel værktøjsolie (se kapitlet ”Tilbehør).

3.2 Arbejdssikkerhed

Ret aldrig en drevet inddriv- ningsapparat direkte mod Dem selv eller andre perso- ner. Hold inddrivningsappa- ratet om muligt således, at hoved og krop ved et muligt tilbageslag ikke kan komme til skade. Udløs aldrig ind- drivningsapparatet i det frie rum. Når inddrivningsappa- ratet er tilsluttet må det kun holdes på grebet og aldrig med aktiveret udløser. Vær opmærksom på at tynde em- ner ikke gennembrydes ved arbejdet eller at apparatet glider af hjørner eller kanter. Bær altid beskyttelsesbriller og høreværn i forbindelse med arbejde med inddriv- ningsapparatet.38 Der er følgende muligheder for smøring: a) over et tågesmøreap- parat: en komplet vedligeholdelses- enhed indeholder et tåge- smøreapparatet og er mon- teret på en kompressor. b) over et ledningssmøre- apparat: der er monteret en lednings- smøreapparat på værktøjet, som forsyner værktøjet med olie. c) manuelt: er der hverken en vedli- geholdelsesenhed eller et led-ningssmøreapparat på Deres værktøj, skal der før hver brug af trykluftværktøjet tilsættes 3-5 dråber olie i tryklufttilslutningen. ● Opbevar altid trykluft- apparater i tørre rum. O-ringe er ødelagte eller snavsede O-ringe rengøres eller udskiftes, eller skruerne spændes efter. A. trykluft siver ud mellem dæksel og kabinettet: Opståede fejl og mulige årsager Afhjælpning B. Klammerne skydes ikke helt ind: Lufttrykket er for lavt. Slangeledningen har for lille tværsnit. Apparatet mangler smøring Forhøj trykket trinvist med 0,5 bar, indtil klammerne skydes korrekt ind. Slangeledningens indvendige diameter skal mindst være 6 mm. Rengør dele og smør efter C. Klammerne skydes for dybt ind: Lufttryk for højt. Reducer trykket trinvist med 0,5 bar. D. Klammerne står for højt eller bøjes: Apparatet er for svagt tilsluttet. Apparatet tilsluttes stærkere eller lufttrykket forhøjes. E. Driver er klemt fast med søm:

5.2 Driftsforstyrrelser og disses afhjælpning

Dykkersømmene klemmer og skubbes ikke helt frem Bajonetlås åbnes. Fastklemte søm fjernes og der isættes nye søm.39

Dykkersøm SKN 20 NK, længde 20 mm (1.000 stykker) art.-nr. 090 105 3723 SKN 25 NK, længde 25 mm (1.000 stykker) art.-nr. 090 105 3731 SKN 30 NK, længde 30 mm (1.000 stykker) art.-nr. 090 105 3740 SKN 35 NK, længde 35 mm (1.000 stykker) art.-nr. 090 105 3758 SKN 40 NK, længde 40 mm (1.000 stykker) art.-nr. 090 105 3766 SKN 45 NK, længde 45 mm (1.000 stykker) art.-nr. 090 105 3774 SKN 50 NK, længde 50 mm (1.000 stykker) art.-nr. 090 105 3782 Specialolie til trykluftværktøj 0,5 art.-nr. 090 100 8540 Ledningssmøreapparat 1/4" art.-nr. 090 105 4584

1 Dykker SKN 50 1 betjeningsvejledning 1 kuffert 2 unbrakonøgler 1 beskyttelsesbrille 1 fl aske pneumatikolie SKN 50 Luftforbrug (per inddrivningsenhed) 0,66 l Arbejdstryk 5,0 - max. 7,0 bar Ladekapacitet (søm) 110 stykker Længde/Bredde/Højde 252x59x249 mm Vægt (uden søm) 0,94kg EN 12549+A1: 2008 Lydeffektniveau L

Anbef. Slangediameter (indvendig) 6 mm Dykkersøm, der kan anvendes, type SKN 15 - 50 mm Tråddiameter 1,25 x 1,00 mm Krævet luftkvalitet: Renset, kondensatfri og olieret Kompressorens kapacitet Kompressor fra 50 l/min påfyldningska- pacitet Indstillet værdi til arbejdet Indstillet arbejdstryk på trykreduktions- ventilen eller fi ltertrykreduktionsventilen maks. 7 bar.40
