Produkttype	Trådløs slagskruemaskine
Mærke	Metabo
Model	TBS 18 LTX BL 5000
Nominel spænding	18 V
Batteritype	Li-Ion, CAS system (Cordless Alliance System)
Tomgangshastighed	0 - 2800 o/min
Slagfrekvens	0 - 3200 slag/min
Maksimalt drejningsmoment	50 Nm
Spændepatron	Sekskant 1/4" (6,35 mm)
Vægt uden batteri	Ca. 1,2 kg
Mål (L × B × H)	133 × 64 × 210 mm
Kompatible ladere	ASC 55, ASC 145, ASC 290, SC 36, SC 30
Anbefalet batterikapacitet	1,3 - 10 Ah (3-10 celler)
Opladningstemperaturområde	0 °C til 40 °C
Hovedfunktioner	Slagskruning og slagboring, elektronisk hastighedsregulering, spindellås
Vedligeholdelse og rengøring	Beskyt mod fugt, indfør ikke genstande i ventilationsåbninger, brug en tør klud
Sikkerhed	Læs brugsanvisningen før brug, genoplad ikke et ikke-genopladeligt batteri, tag stikket ud ved røg
Reservedele og reparationsmuligheder	Kontakt Metabo servicecenter for reparationer; lad en professionel udskifte strømkablet
Beskyttelsesklasse	II (dobbel isolation)
Formålsbestemt anvendelse	Skruning og afskruning i træ, metal og plast; til indendørs brug

Ofte stillede spørgsmål - TBS 18 LTX BL 5000 METABO

Hvilken batteritype skal bruges med Metabo TBS 18 LTX BL 5000 slagskruemaskine?

Brug originale Metabo Li-Ion batterier eller CAS system (Cordless Alliance System), med en spænding på 12 V til 36 V og en kapacitet på 1,3 Ah til 10 Ah. Brug aldrig ikke-genopladelige batterier.

Hvordan oplader man skruemaskinens batteri?

Indsæt batteriet helt i den glidende holder på den kompatible lader. Kontrollampen blinker under opladning og lyser konstant i vedligeholdelsestilstand. Batteriet kan forblive i laderen efter opladning.

Hvad gør man, hvis laderens advarselslampe blinker?

Hvis advarselslampen (4) blinker, er batteriet defekt eller forkert indsat. Fjern det straks og kontrollér den glidende holder. Hvis problemet fortsætter, kontakt Metabo servicecenter.

Kan jeg oplade en smartphone med skruemaskinens lader?

Kun laderen ASC 290 har en USB-C-port til opladning af USB-enheder (smartphones, tablets). USB-C-porten er kun strømførende, når der ikke oplades et batteri.

Hvad er den anbefalede omgivelsestemperatur til opladning?

Den ideelle opladningstemperatur er mellem 0 °C og 40 °C. Hvis batteriet er for varmt eller for koldt, venter laderen, indtil temperaturen normaliseres, før opladningen starter.

Hvordan vedligeholder man Metabo TBS 18 LTX BL 5000 slagskruemaskine?

Beskyt apparatet mod fugt. Rengør det med en tør klud. Indfør aldrig genstande i ventilationsåbningerne. Opbevar det på et tørt sted utilgængeligt for børn.

Hvad gør man ved lækage af væske fra batteriet?

Ved hudkontakt skylles rigeligt med vand. Ved kontakt med øjnene skylles med rent vand og søg straks læge. Væsken er let sur og brandfarlig.

Kan jeg bruge en ikke-Metabo lader til denne skruemaskine?

Nej, brug kun specificerede Metabo eller CAS ladere (ASC 55, ASC 145, ASC 290, SC 36, SC 30). Brug af en inkompatibel lader kan beskadige batteriet eller udgøre en sikkerhedsrisiko.

Hvordan ved jeg, om batteriet er fuldt opladet?

Når batteriet er fuldt opladet, lyser laderens kontrollampe (3) konstant. Du kan også kontrollere ladetilstanden ved at tage batteriet ud af laderen og trykke på indikatorknappen på batteriet.

Er skruemaskinen egnet til professionel brug?

Ja, modellen TBS 18 LTX BL 5000 er designet til intensiv brug. Dens børsteløse motor og høje drejningsmoment (50 Nm) muliggør krævende skruning i træ, metal og plast. Overhold sikkerhedsforskrifterne for langvarig brug.

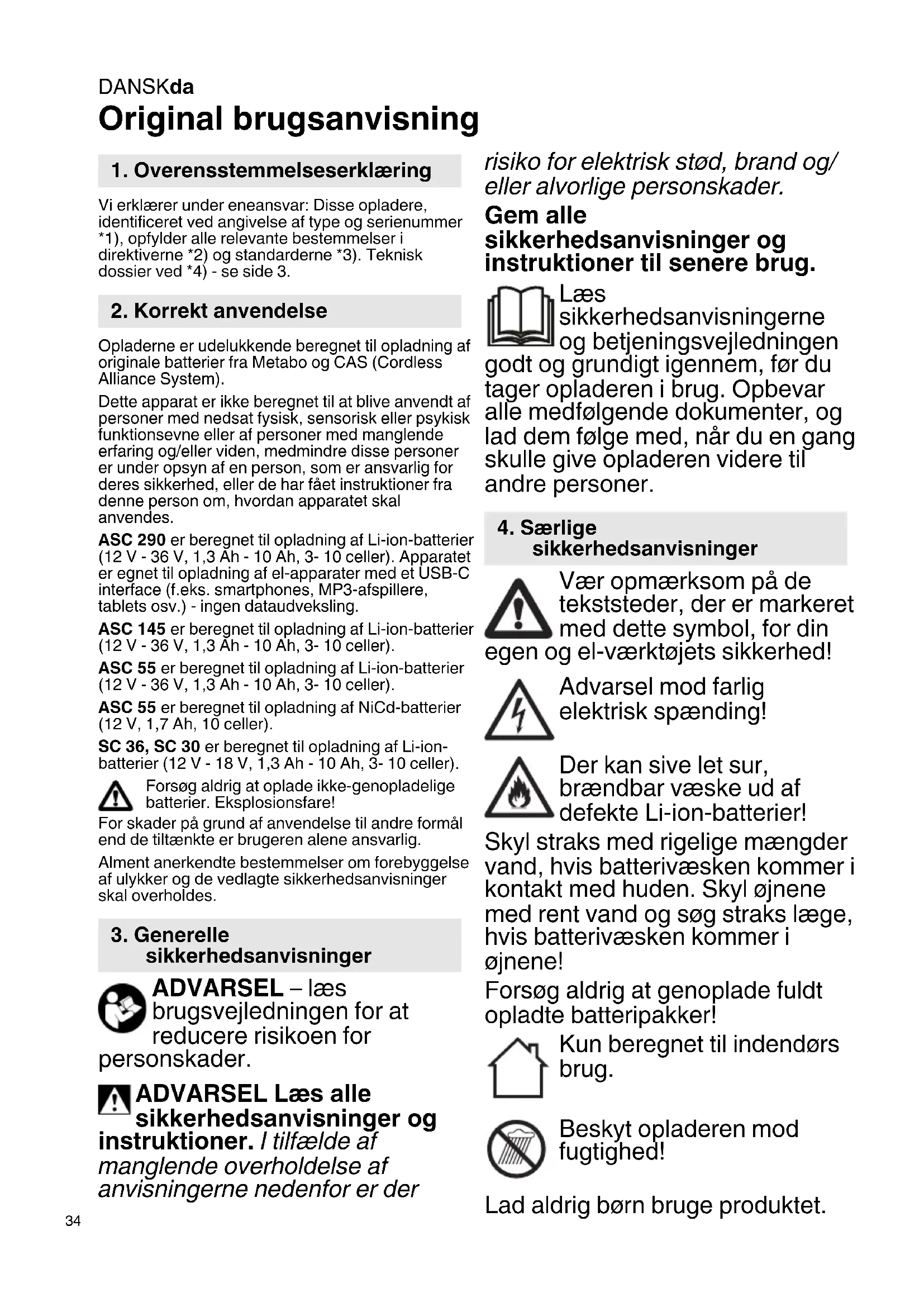

BRUGSANVISNING TBS 18 LTX BL 5000 METABO

Ikke lad et fulladet batteri på nytt.

ASC 290: Varsellyset (4) lyser permanent og ladeindikatoren (5) blinker: Laderen er for varm eller batteriet er for kaldt eller for varmt; batteriet lades med redusert effekt.

8.2 Varselindikatoren (4) blinker

Anbefalt omgivelsestemperatur ved lading: 0^ til 40^ .

Vi erklærer under eneansvar: Disse opladere, identificeret ved angivelse af type og seriennummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se side 3.

2. Korrekt anvendelse

Opladerne er udelukkende beregnet til opladning af originale batterier fra Metabo og CAS (Cordless Alliance System).

Dette apparat er/DDke beregnet til at blive anvendt af personer med nedsat fysisk, sensorisk eller psykisk Funktionseve er/af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de har faat instruktioner fra donne person om, hvordan apparatet skal anvendes.

ASC 290 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler). Apparatet er egnet til opladning af el-apparater med et USB-C interface (f.eks. smartphones, MP3-afspillere, tablets osv.) - ingen dataudveksling.

ASC 145 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er beregnet til opladning af NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 er beregnet til opladning af Li-ion-batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsog aldrig at oplade ikke-genopladelige batterier. Eksplosionsfare!

For skader på grund af anvendelse til andre formal end de tiltænkte er brugeren alene ansvarlig.

Alment anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

ADVARSEL - Iaes

brugsvejledningen for at

sikkerhedsanvisninger og

instruktioner. I tilfaelde af

manglende overholdelse af

anvisningerne nedenfor er der

risiko for elektrisk stød, brand og/ ell er alvorlige personskader.

Gem alle

sikkerhedsanvisninger og instruktioner til senere brug.

Læs sikkerhedsanvisingerne og betjeningsvejledningen og grundigt igennem, før du opladeren i brug. Opbevar edfolgende dokumenter, og om følge med, när du en gang ogive opladeren videre til personer.

4. Særlige sikkerhedsanvisninger

Vær opmaerk som på detekststeder, der er markeret med dette symbol, for din

egen og el-værktjets sikkerhed!

Advarsel mod farlig elektrisk spænding!

Der kan sive let sur,
brændbar væske ud af
defekte Li-ion-batterier!

Skyl straks med rigelige mængder vand, hvis batterivæskenkommen i kontakt medHUDen. Skyl øjnene med rent vand og søg straks læge, hvis batterivæskenkommen i øjnene!

Forsøg aldrig at genoplaste fuldt opladte batteripakker!

Kun beregnet til indendørs.
brug.

Beskyt opladeren mod fugtighed!

Lad aldrig boorn bruge Produktet.

Børn skal vare under opsyn for at sikre, at de/DDke leger med Produktet.

Sorg for, at der ikke er bxrn i nærheden af opladeren og arbejdsområdet!

Opbevar opladeren utilgengeligt for bo:

I tilfælde af røgudvikling aller brand i opladeren skal du straks trække stikket ud af kontakten!

Stik ingen genstande ind i opladerens ventilationsspalter - Fare for elektrisk stød eller kortslutning!

Brug ingen defekte batteripakker! I områder med hj metalstøvbelastning ma batteripakker ikke oplades med AIR COOLED-opladere.

ASC 290: Brug kun den originale Metabo nettilslutningsledning.

5. Oversigt

Se side 2. Illustrationerne gælder som eksempel for alle apparater.

1 Batteripakke (medleveres ikke)
2 Holder
3 Driftslampe
4 Advarselslampe
5 Opladningsindikator
6 USB-afdækning
7 USB-C-tilstutnng
8 LED-visiting (USB-C-tilslutning med spændingsforsyning) *

• afhaengig af modellen

6. Idriftsættelse

För du tager produit i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskitet er i overensstemmelse med data for din strømforsyning.

Produkter som dette, der genererer jævnstrøm, kan påvirke enkle fejlstrømsafbrydere. Anvend type Fller bedre, med en udløsningsstrøm på maks. 30 mA.

För du tager opladeren i brug, bör du sikredig, at ventilationsspalterne er frie.

Mindsteafstand til andre genstande min. 5 cm!

6.1 Selvtest

Tilslut stikket.

Adverselslampen (4) og driftslampen (3) lyser i ca. 1 sekund after hinanden. Den indbyggede ventilator korer i ca. 5 sekunder.

7. Anvendelse

7.1 Opladning af batteripakke

Skub batteripakken helt ind til anslag i holderen (2).

Driftslampen (3) blinker.

Bemærk: For at fá vist ladetilstanden ved Li-ionbatteripakker skal batteripakken Först tages ud af opladeren, hvorefter der trykkes på tasten på batteripakken.

När batteripakken er færdigopladet, skifter opladeren automatisk til vedligeholdelsesladning.

Batteripakken kan blive i opladeren og er dermed altid driftsklar.

7.3 Kun ASC 290: opladning af USB-udstyr

Tilslut kun USB-apparater, der er kompatible med USB-standarden. Brug med inkcompatible apparater kan medfore fejlfunktioner, beskadigelser aller personskader.

Abn daekslet (6) og indsæt en USB-enhed med et egnet kabel i USB-C-tilslutningen (7). Enheden oplades.

Der er kun spændingsforsyning på USB-C-tilslutningen (7) (LED-lampe (8) lyser), hvis der/DDe oplades et batteri.

Er der samtidigt tilsluttet batteri og USB-udstyr, starter opladningen via USB automatisk after afslutningen af batteriopladningen.

8. Fejl

8.1 Advarselslampen (4) lyser konstant

Batteripakken oplades/DD. Temperature er for hoj/for lav.Ligger batteripakkens temperatur mellem 0^ og 50^ begynder ladeprocessen automatisk.

ASC 290: Advarselslampen (4) lyser konstant og opladningsindikatoren (5) blinker: Opladeren er varm, batteripakken oplades med reduceret opladningseffekt.

DANSKda

8.2 Advarselslampen (4) blinker

• Batteripakken er defekt. Tag straks batteripakken ud af opladeren.
• Batteripakken er/DD skubbet rigtigt ind i holderen (2). Se kapitel 7.1.
• ASC 290: Adverselslampen (4) blinker og opladningsindikatoren (5) er slukket: Batteripakken oplades ikke, opladeren er varm.

9. Reparation

Reparationer på opladeren må kun foretages af faguddannede elektrikere!

Hvis netledningen til produktet beskadiges, skal den udskiftes af producenten aller kundeservice aller en tilsvarende kvalificeret person for at forebygge fare.

Henvend dig til din Metabo-forhandler, nár du skal have repareret dine Metabo-opladere. Adresser findes på www.metabo.com.

10. Miljøbeskyttelse

Overhold de nationale regler om miljovenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere ophysninger findes pa www.metabo.com i omraret service.

Kun for EF-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøj indsamles adskilt og afleveres miljørigtigt til genbrug.

11. Tekniske data

Se side 3.

U = batteripakkernes spændingsomrader C = batteripakkernes kapacitet

Ic = ladestrom t =ladetid 1)

USB = spænding og maks. opladningsstrøm
på USB-C-tilslutningen

1) Opladningstider på batterier valgt som eksempel. Afhengigt af batteriets resterende kapacitet samt temperatur kan de reelle opladningstider afvige fra disse angivelser.

Anbefalet omgivelsestemperatur ved opladning: 0^ til 40^ .

Forbeholdtændringer som ffolge af tekniske fremskridt.
