Produkttype	Trådløs slagskruemaskin
Merke	Metabo
Modell	TBS 18 LTX BL 5000
Merkespenning	18 V
Batteritype	Li-Ion, CAS-system (Cordless Alliance System)
Tomgangshastighet	0 - 2800 omdr/min
Slagfrekvens	0 - 3200 slag/min
Maksimalt dreiemoment	50 Nm
Chuck	Sekskant 1/4" (6,35 mm)
Vekt uten batteri	Ca. 1,2 kg
Mål (L × B × H)	133 × 64 × 210 mm
Kompatible ladere	ASC 55, ASC 145, ASC 290, SC 36, SC 30
Anbefalt batterikapasitet	1,3 - 10 Ah (3-10 celler)
Ladetemperaturområde	0 °C til 40 °C
Hovedfunksjoner	Slagskruing og slagboring, elektronisk hastighetsregulering, spindellås
Vedlikehold og rengjøring	Beskytt mot fuktighet, ikke stikk gjenstander inn i ventilasjonsspalter, bruk tørr klut
Sikkerhet	Les bruksanvisningen før bruk, ikke lad opp et ikke-oppladbart batteri, koble fra ved røyk
Reservedeler og reparasjonsevne	Kontakt Metabo service for reparasjon; strømledningen må skiftes av en fagperson
Beskyttelsesklasse	II (dobbel isolasjon)
Forskriftsmessig bruk	Skruing og avskruing i tre, metall og plast; kun for innendørs bruk

Ofte stilte spørsmål - TBS 18 LTX BL 5000 METABO

Hvilken batteritype skal brukes med Metabo TBS 18 LTX BL 5000 skrumaskin?

Bruk originale Metabo Li-Ion-batterier eller fra CAS-systemet (Cordless Alliance System), med en spenning fra 12 V til 36 V og en kapasitet fra 1,3 Ah til 10 Ah. Bruk aldri ikke-oppladbare batterier.

Hvordan lader jeg batteriet til skrumaskinen?

Sett batteriet helt inn i glideskoen på kompatibel lader. Kontrollampen blinker under lading og lyser konstant i vedlikeholdsmodus. Batteriet kan bli stående i laderen etter lading.

Hva gjør jeg hvis laderens varsellampe blinker?

Hvis varsellampen (4) blinker, er batteriet defekt eller feil satt inn. Ta det ut umiddelbart og kontroller glideskoen. Hvis problemet vedvarer, kontakt Metabo service.

Kan jeg lade en smarttelefon med skrumaskinens lader?

Kun lader ASC 290 har en USB-C-port for lading av USB-enheter (smarttelefoner, nettbrett). USB-C-porten er kun strømførende når ingen batteri lades.

Hva er anbefalt omgivelsestemperatur for lading?

Ideell ladetemperatur er mellom 0 °C og 40 °C. Hvis batteriet er for varmt eller for kaldt, vil laderen vente til temperaturen normaliseres før lading starter.

Hvordan vedlikeholder jeg Metabo TBS 18 LTX BL 5000 skrumaskin?

Beskytt apparatet mot fuktighet. Rengjør det med tørr klut. Stikk aldri gjenstander inn i ventilasjonsspalter. Oppbevar det på et tørt sted utilgjengelig for barn.

Hva gjør jeg ved lekkasje av batterivæske?

Ved hudkontakt, skyll rikelig med vann. Ved sprut i øynene, skyll med rent vann og kontakt lege umiddelbart. Væsken er svakt sur og brennbar.

Kan jeg bruke en ikke-Metabo lader til denne skrumaskinen?

Nei, bruk kun spesifiserte Metabo- eller CAS-ladere (ASC 55, ASC 145, ASC 290, SC 36, SC 30). Bruk av en ukompatibel lader kan skade batteriet eller utgjøre en sikkerhetsrisiko.

Hvordan vet jeg at batteriet er fulladet?

Når batteriet er fulladet, lyser kontrollampen (3) på laderen konstant. Du kan også sjekke ladestatus ved å ta batteriet ut av laderen og trykke på indikatorknappen på batteriet.

Er skrumaskinen egnet for profesjonell bruk?

Ja, modellen TBS 18 LTX BL 5000 er designet for intensiv bruk. Den børsteløse motoren og det høye dreiemomentet (50 Nm) muliggjør krevende skruing i tre, metall og plast. Følg sikkerhetsanvisningene for langvarig bruk.

BRUKSANVISNING TBS 18 LTX BL 5000 METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

ASC 55 anvands for laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 anvands for laddning av litiumjonbatterier (12-18 V, 1,3-10 Ah, 3-10 celler).

7.1 Laddning av batteripaket

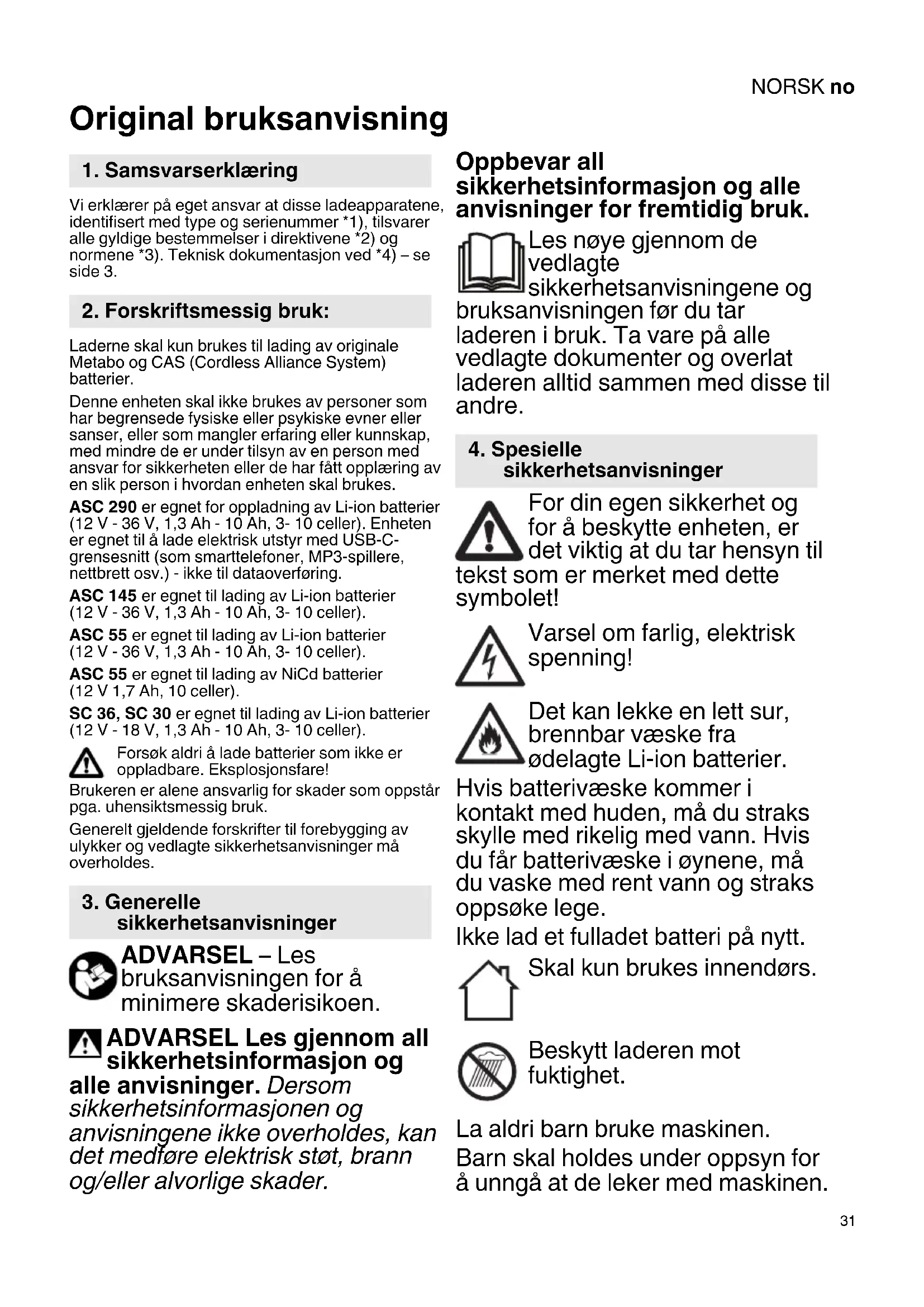

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelsei direktivene *2) og normene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av originale Metabo og CAS (Cordless Alliance System) batterier.

Denne encheten skal ikke brukes av personer som har begrensede fysisiske eller psykiske evner uller sanser,ller som mangler erfaring uller kunnskap, medindre de er under tilsyn av en person med ansvar for sikkerheten uller de har fatt opplæring av en slik person i hvordan encheten skal brukes.

ASC 290 er egnet for oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler). Enheter er egnet til a lade elektrisk utstyr med USB-C-grensesnitt (som smarttelefoner, MP3-spillere, nettbrett osv.) -化进程.

ASC 145 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av NiCd batterier (12 V 1,7 Ah, 10 celler).

SC 36, SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsok aldri Å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstårgpa. uhensiktsmessig bruk.

Generelt gjeldende forskritter til forebygging av ulykker og vedlagte sikkerhetsanvisninger ma overholds.

3. Generelle sikkerhetsanvisninger

ADVARSEL - Les bruksanvisningen for Å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nuye gjennom de vedlagtesikkerhetsanvisingene og bruksanvisingen for du tar laderen i bruk. Ta vare pa alle vedlagte dokumenter og overlat laderen alltid sammen medppe til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte encheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

Barn skal holds under oppsyn for a unnga at de leker med maskinen.

NORSKno

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røy kutvikling eller brann i laderen, ma du straks trekke ut støpselet!

Ikke stikk gjenstander inn i
lufteåpningene på laderen - fare for
elektrisk støt eller kortslutning.
Bruk aldri defekte batterier

I områder med hoy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

ASC 290: Bruk alltid bare den originale Metabo nettledningen.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 Varsellys
5 Ladetilstandsindikator
6 USB-deksen
7 USB-C-tilkobling
8 LED-indikator (USB-C-tilkobling har strøm) *

• Modellavhengig

6. Ta i bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strmnettets spesifikasjoner.

Apparater som dette, som danner likestrom, kan pāvirke enkle jordfeilbrytere. Bruk type F aller bedre, med en utløserström på maks. 30 mA.

Se til at ventilasjonsapningene pa laderen\ ikke er tilstoppet for du bruker den.\ Minsteavstanden til andre gjenstander ska\ minst vare 5 cm!

6.1 Selvtest

Settinn stopselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften Ioper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Batteriet kan bli i laderen og er dermed alltid klar til drift.

Apne dekselet (6) og plugg en USB-enhet med en egnet ledning til USB-C-tilkoblingen (7). Enheten blir ladet.

USB-C-tilkoblingen (7) fär bare elektrisk strøm (LED-indikatoren (8) lyser), nar batteriet ikke lades.

Hvis batteri og USB-enhet kobles til samtidig, starter USB-ladningen automatisk nár batteri-ladningen avsluttes.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

Batteriet lades jegke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0^ og 50^ , begyninger ladingen automatisk.

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.
• ASC 290: Varsellyset (4) blinker og ladetilstandsdindikatoren (5) er slukket: Batteriet blir/DDke ladet, laderen er for varm.

9. Reparasjon

Laderen mä kun repareres av elektrofagfolk.

Hvis nettledningen til这部分 enheten blir skadet,帽子 den erstattes av produsenten eller dennes kundeservice, aller av en lignende kvalifisert person, for a unngå skader.

Takontakt med din Metabo-forhandler hvis du har Metabo-ladere som ma repareres. Adresser finner du pà www.metabo.com.

10. Miljøvern

Folg nasjonale forskritter for miljovenlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal化进程 in husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske

og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og brings til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsomrader for batteriet

C = Batteriets kapasitet

I_C = L adestrom t=Ladetid 1)

USB = Spenning og maksimal ladestrom for USB-C-tilkobling

1) Ladetider for eksempler pa batterier. Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Med forbehold om endringer grunnet tekniske forbedringer.

Enhet med beskyttelsesklasse II

Vekselstrøm
