Termék típusa	Akkus ütvecsavarozó
Márka	Metabo
Modell	TBS 18 LTX BL 5000
Névleges feszültség	18 V
Akkumulátor típusa	Li-Ion, CAS rendszer (Cordless Alliance System)
Üresjárati fordulatszám	0 - 2800 ford/perc
Ütésszám	0 - 3200 ütés/perc
Maximális nyomaték	50 Nm
Tokmány	Hatlapú 1/4" (6,35 mm)
Tömeg akkumulátor nélkül	Kb. 1,2 kg
Méretek (H × Sz × M)	133 × 64 × 210 mm
Kompatibilis töltők	ASC 55, ASC 145, ASC 290, SC 36, SC 30
Ajánlott akkumulátor-kapacitás	1,3 - 10 Ah (3-10 cell)
Töltési hőmérséklet-tartomány	0 °C - 40 °C
Fő funkciók	Ütvecsavarozás és ütvefúrás, elektronikus fordulatszám-szabályozás, orsózár
Karbantartás és tisztítás	Védje a nedvességtől, ne helyezzen tárgyakat a szellőzőnyílásokba, száraz ruhával tisztítsa
Biztonság	Használat előtt olvassa el a használati utasítást, ne töltsön újratölthetetlen akkumulátort, füst esetén húzza ki a csatlakozót
Pótalkatrészek és javíthatóság	Javítás esetén lépjen kapcsolatba a Metabo ügyfélszolgálattal; a tápkábelt szakemberrel cseréltesse
Védelmi osztály	II (kettős szigetelés)
Megfelelő használat	Fa, fém és műanyag csavarozása és kicsavarozása; beltéri használatra

Gyakran ismételt kérdések - TBS 18 LTX BL 5000 METABO

Milyen típusú akkumulátort használjak a Metabo TBS 18 LTX BL 5000 ütvecsavarozóhoz?

Használjon eredeti Metabo Li-Ion akkumulátorokat vagy CAS (Cordless Alliance System) rendszerűeket, 12 V és 36 V közötti feszültséggel és 1,3 Ah és 10 Ah közötti kapacitással. Soha ne használjon nem újratölthető elemeket.

Hogyan töltsem fel az ütvecsavarozó akkumulátorát?

Helyezze be az akkumulátort teljesen a kompatibilis töltő csúszó rekeszébe. A vezérlőjelző villog töltés közben, és folyamatosan világít karbantartó üzemmódban. Az akkumulátor a töltés után a töltőben maradhat.

Mi a teendő, ha a töltő figyelmeztető jelzője villog?

Ha a figyelmeztető jelző (4) villog, az akkumulátor hibás vagy rosszul van behelyezve. Azonnal vegye ki, és ellenőrizze a csúszó rekeszt. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Metabo ügyfélszolgálattal.

Tölthetek okostelefont az ütvecsavarozó töltőjével?

Csak az ASC 290 töltő rendelkezik USB-C porttal USB-eszközök (okostelefonok, táblagépek) töltéséhez. Az USB-C port csak akkor van feszültség alatt, ha nincs akkumulátor töltés alatt.

Mi az ajánlott környezeti hőmérséklet a töltéshez?

Az ideális töltési hőmérséklet 0 °C és 40 °C között van. Ha az akkumulátor túl meleg vagy túl hideg, a töltő megvárja, amíg a hőmérséklet normalizálódik, mielőtt megkezdi a töltést.

Hogyan karbantartani a Metabo TBS 18 LTX BL 5000 ütvecsavarozót?

Védje a készüléket a nedvességtől. Tisztítsa száraz ruhával. Soha ne helyezzen tárgyakat a szellőzőnyílásokba. Tárolja száraz helyen, gyermekektől elzárva.

Mi a teendő akkumulátorszivárgás esetén?

Bőrrel való érintkezés esetén bő vízzel öblítse le. Szembe jutás esetén tiszta vízzel mossa ki, és azonnal forduljon orvoshoz. A folyadék enyhén savas és gyúlékony.

Használhatok nem Metabo töltőt ehhez az ütvecsavarozóhoz?

Nem, csak a megadott Metabo vagy CAS töltőket használja (ASC 55, ASC 145, ASC 290, SC 36, SC 30). Nem kompatibilis töltő használata károsíthatja az akkumulátort vagy biztonsági kockázatot jelenthet.

Hogyan tudom, hogy az akkumulátor teljesen feltöltődött?

Amikor az akkumulátor teljesen feltöltődött, a töltő vezérlőjelzője (3) folyamatosan világít. Ellenőrizheti a töltöttségi állapotot úgy is, hogy kiveszi az akkumulátort a töltőből, és megnyomja az akkumulátoron lévő jelzőgombot.

Az ütvecsavarozó alkalmas professzionális használatra?

Igen, a TBS 18 LTX BL 5000 modell intenzív használatra készült. Kefe nélküli motorja és nagy nyomatéka (50 Nm) lehetővé teszi az igényes csavarozást fában, fémben és műanyagban. A tartós használat érdekében tartsa be a biztonsági előírásokat.

HASZNÁLATI ÚTMUTATÓ TBS 18 LTX BL 5000 METABO

hu Eredeti használatiutasítás 40

hy Oqumnqnpnufu hqpfnunf mnnkgnjg 43

kk TynHcycka naaIaIaHy 6oIbIHwa HcayIbIK 46

ky PAndaHyy 6OIOHya HyCKaMaHBiH HyKypacbl 49

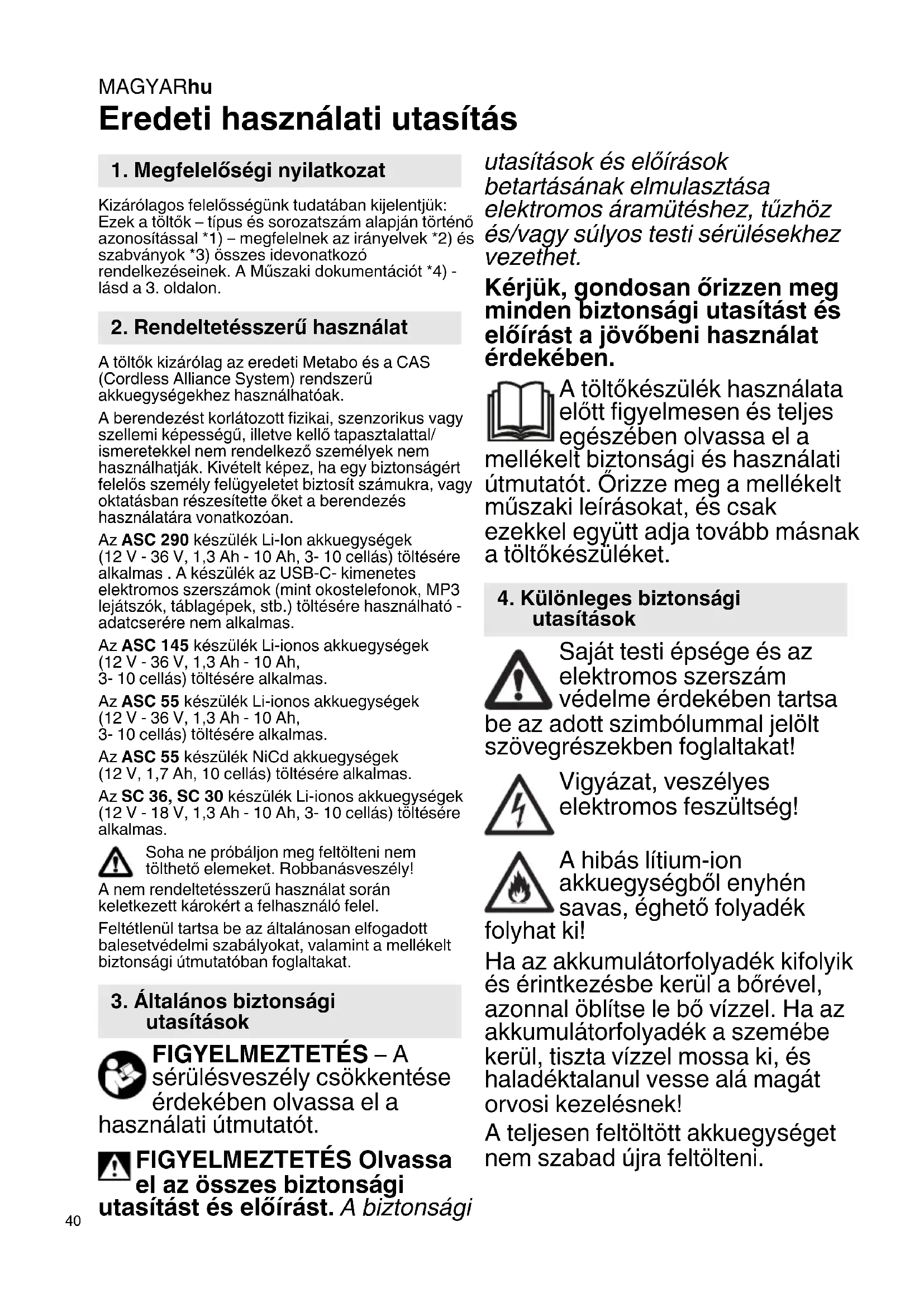

Eredeti használatiutasítás

1. Megfeleloséginyilatkozat

Kizárólagos felelosségunk tudataban kijelentjuk: Ezek a toltok - típus es sorozatszám alapján történő azonosítással 1) - megfelelnek az irányelvek 2) és szabványok 3) összes idevonatkozó rendelkezéseinek. A Múszaki dokumentációt 4) - lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizarolag az eredeti Metabo es a CAS (Cordless Alliance System) rendszeru akkuegyssegekhez hasznalhatoak.

A berendezest korlatozott fizikai, szenorikus vagy szellemi képességu, illetev kello tapasztalattal/ ismeretekkel nem rendelkezó szemelyek nem hasznalhatjak. Kivételt képez, ha egyBiztonságert felelos szemely felügeletet biztosit szamukra, vagy oktatásban részesitésse öket a berendezes hasznalatára vonatkozoan.

Az ASC 290 keszülék Li-lon akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas. A keszülék az USB-C-kimenetes elektramos szerszámok (mint okostelefonok, MP3 lejatszók, tablagépek, stb.) toltésere hasznalhato-adatcserère nem alkalmas.

Az ASC 145 keszülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülk Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellas) toltésere alkumas.

Az SC 36, SC 30 keszülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellás) toltésere alkalmas.

Soha ne probáljon meg feltölteni nem tölthető elementek. Robbanásveszély!

A nem rendeltetesszeru hasznalat soran keletkezett kairokt a felhasznalo feel.

Feltétlenül tartsa be az altalánosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi utmutatóban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentese érdekében olvassa el a nálati utmutató.

FIGYELMEZTETÉS Olvassa

el az összes biztonsági

utasístás elóirást. A bīztonsági

utasítások és előirások
betartásanak elmulasztása
elektromos áramütéshez, tüzhöz
és/vagy súlyos testi sérülsekhez
vezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasítást eselóirast a jovobeni hasznalat\ erdekében.

A toltokeszulek hasznalata elott figyelmesen es teljes egészében olvassa el a

mellekeltBiztonsagi es hasznalati utmutatot.Orizzemagamellekelt muszaki leirasokat,escsakezekkel egyutt adja tovabb masnak a toltokeszuleket.

4. Különleges biztonsagiutasítások

Sajat testi épsege és az
elettromos szerszám
védelme érdekében tartsa

be az adott szimbóolummal jerölt szövegrészekben foglaltakat!

Vigyázat, veszélyes
elettromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vizzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vizzel mossa ki, és haladéktalanul vesse alá magat orvosi kezelésnek!

A teljesen feltoltott akkuegységet nem szabad ujra feltölteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuléket a nedvességól!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekek számára nem hozzáférhétő helyen!

Tüz vagy füst keletkezésekor
azonnal húzza ki a tõtokészülék
hálozati csatlakozódugóját!

Ne dugjon semmit az
akkumulatortö keszülék
szellózonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókkel.

ASC 290: Csak az eredeti Metabo
tápvezétékel használható.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan pelda értéküek.

1 akkuegység (nem része a szállításiterjedelemnek)
2csuszóérintkezó
3 Üzemeléskijelző
4 figyelmezteto kijelzó
5 toltesszintkijelzo
6 USB fedel
7 USB-C csatlakozó *

8 LED kijelzö (az USB-C csatlakozó feszültseg alatt) *

* modelltol fugg

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizzee, hogy a szerszám tipustablaján megadott halózati festzültseg és frekvencia megfelel-e az On altal hasznalt halózat adatainak.

Azehez hasonlo, egyenaramot eloallitokeszulekek befolyasolhatjak az egyszeru hibaaramu vedokapcsolok mukodesét. Hasznaljon "F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokeszülek üzembe helyezese elott győzódjön meg rola, hogy a szellozonyilások szabadok. A mas tárgyakhoz betartando legkisebb ravolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmeztetó kijelzó (4) és az üzemeléskijelzó (3) kb. 1 masodpercre egymás után felvillannak, a beepitett ventilator kb. 5 masodpercig jr.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, utkozésig tolja fel a (2) csuszó erintkezore.

Az üzemeléskijelző (3) villog.

Megiegyzes; Li-ionos akkuegysegnél uy jelezheti ki a toltessintet, hogy elszor kiveszi az akkuegyseget a toltokeszulékbol, majd megnyomja az akkuegysegen levö gombot.

7.2 Fenntartó-töltés

Ha a toltes befejezodott, az akkumulatortoltokeszulek automatikusan fenntarto toltesre kapcsol at.

Az akkuegység az akkumulatortö keszülékben maradhat, és igy mindig üzemész.

100%

Az uzemeléskijelzö (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék toltese

Csak oyan USB keszüléket csatlakoztasson, amely USB szabványal kompatibilis. Nem batibilis keszülékek használata hibás odéshez, anyagi károkhoz vagy sérülsekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelo vezétékkel az USB-C csatlakozóba (7). A készülék tollt.

AZ USB-C csatlakozó (7) feszültseg alatt (a LED kijelző (8) világít), ha nem tõlt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet es egy USB keszüléket egyidöben csatlakoztatnak, az USB toltés automatikusan elindul az akkuegység feltoltese utan.

8. Üzemzavar

8.1 A figyelmezteto kijelzo (4) folyamatosan vilagit

Az akkuegység nem toltódk. A homérseklet tul magas vagy tul alacsony. Ha az akkuegység homérseklete 0^ és 50^ ocations, a toltési folyamat automatikusan elkezdódk.

ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a toltésszintkijelző (5) villog: a toltő forró, vagy az akguegység hideg, ill. forró, az akguegységet csökkentett teljesítmemnyel tolti.

8.2 A figyelmeztetó kijelzo (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem tolták fel megfeleloen a csuszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztetö kijelzo (4) villog és a toltesszintkijelzo (5) kialudt: az akkuegységet nem tolti, a toltó tul forró.

9. Javitás

TöltokeszüléketCsak villamos szakember javithat!

Amennyiben a keszülék halózati
csatlakozóvezetéke megsérül, akkor azt a
sérülèsek elkerülèse érdekében a gyártóval, a
gyartó ügfélszolgálatával vagy hasonloan képzett
személlyel ki kell cserétletni.

A javitásra szoruló Metabo toltokészülékekkel kérjuk, forduljon Metabo szakkerskedöhéez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitására és ujrahasznosítására vonatkozo helyi előirasokat.

A csomagolóanyagokat a jelölesuk alapjan a helyi irányelveknek megfeleloen kell a hulladékeltávolitásba vinni. További informáciokat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a haztar-tási hulladék böze! A 2012/19/EU sz., a régi elektromos és elektronikus berendezesekról és annak nemzeti jogba való átvételerő szólo Europai Irányelvnek megfeleloen a használt elektromos

szerszámokat külön kell gyüjteni és környezetbarát
úrahasznosításba kell helyezni.

11. Muszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek
feszültsegtartománya
C = az akkuegység kapacitása
Ic = töltoáram
t = töltesi idö 1)

USB = az USB-C csatlakozó feszültsege és max. toltórama

1) A peldaertekuen kivalasztott akkuegyseget toltesi ideje. Az akkuegyseg maradek kapacitasatol, valamint homersekletetol fuggoen a valos toltesi idok elterhetnek a megadottaktol.

Megengedett kornyezeti homerseklet toltes soran: 0^ - 40^

A muszaki valtoztatás joga a továbbfejlesztés érdekében fenntartva.

Il védóosztályba tartozó készülék

Valtoáram

OqnuqnpduuulqpGuluug nntgng

1. zunuunnuuulnupjufhuulwwuwwqhp

Uunfui huunupnpn l f guqunh
uunuunuunununnpjudp, np uju [ghfuunpuu uupflpp,
nupufuynip [hp uuhn] h utphulquhuwupn]
fumgulmugw[1), hnunmuunununununun t h pumhunqitph
*2) h unpch *3) enp huunuunununu uupnlpih:
Slghulwih quunupnplph huidw *4) mlu L 3:

2. 4hpunuui rguqununfip

Ihfnnphyfipnwnunuunuud lu gungununuku opghfu Metabo ICAS (Cordless Alliance System) Iunuuhlyupunnghtpplnhhp hhuup:

Uu uupf Gwunntuud 2 wuhuwumh qhwhulug hui duunnp nucu npnulpni, qqujuluuf gnlghuflph uqqupnulipn, pudulwusch dnpa quhukhfik npgnn wduwig oqnwnpduw huwup, tpt hptg hnffgh hptg wblwnqnpyn6tpuclwnnpnn hhpnnm hmnnl hpnhwqgkmpnn m:

ASC 290-guwnuudh [hpniun-ninwihg uupunngtph]
[ghmnpnun] hunun (12u-36u,1,3Ud-10Ud,3-10
p[ghpnul): Umpf gwnununlus USB-C [htptum]
kthmuunm npf np [ghmnpunm hnunm (opfhu
uupppnlp, MP3 quqplhglp, uuiuichan uji)
wnuig unjwlGtpnunwul

ASC 145-161mmunuunl m8 Lp[mu-lnuy]fmpunngbpl
lgfumnpunhunmp (12 q,-36 q,1,3 Ud -10 Ud,
3-10 pGhUppn):

ASC 55-1 gwhmunutmdt lhpmmf-lhimjhf umpunlggtph
lghmfuupnhuum (12 q-36 q,1,3 Ud -10 Ud,
3-10 pihqipui):

ASC 55 -gimmmunmdd + 6hgh-lnnnunmmyfi hmpuugfihlgfunnpumhmu (12q,1,7q,10 ghhikpui):
