Produkttyp	Akku-Schlagschrauber
Marke	Metabo
Modell	TBS 18 LTX BL 5000
Nennspannung	18 V
Akkutyp	Li-Ion, CAS-System (Cordless Alliance System)
Leerlaufdrehzahl	0 - 2800 U/min
Schlagfrequenz	0 - 3200 Schläge/min
Max. Drehmoment	50 Nm
Aufnahme	1/4\" Sechskant (6,35 mm)
Gewicht ohne Akku	Ca. 1,2 kg
Abmessungen (L × B × H)	133 × 64 × 210 mm
Kompatible Ladegeräte	ASC 55, ASC 145, ASC 290, SC 36, SC 30
Empfohlene Akkukapazität	1,3 - 10 Ah (3-10 Zellen)
Ladetemperaturbereich	0 °C bis 40 °C
Hauptfunktionen	Schrauben und Schlagbohren, elektronische Drehzahlregulierung, Spindelarretierung
Wartung und Reinigung	Vor Feuchtigkeit schützen, keine Gegenstände in die Lüftungsschlitze einführen, mit einem trockenen Tuch reinigen
Sicherheit	Bedienungsanleitung vor Gebrauch lesen, nicht aufladbare Batterien nicht laden, bei Rauchentwicklung abziehen
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Reparaturen an den Metabo Kundendienst; das Netzkabel von einem Fachmann ersetzen lassen
Schutzklasse	II (Doppelisolation)
Bestimmungsgemäße Verwendung	Schrauben und Schrauben in Holz, Metall und Kunststoff; für Innenbereich

Häufig gestellte Fragen - TBS 18 LTX BL 5000 METABO

Welcher Akkutyp wird für den Metabo TBS 18 LTX BL 5000 verwendet?

Verwenden Sie originale Metabo Li-Ion-Akkus oder Akkus des CAS (Cordless Alliance System) mit einer Spannung von 12 V bis 36 V und einer Kapazität von 1,3 Ah bis 10 Ah. Verwenden Sie niemals nicht wiederaufladbare Batterien.

Wie lade ich den Akku des Schraubers?

Setzen Sie den Akku vollständig in die Führung des kompatiblen Ladegeräts ein. Die Kontrollleuchte blinkt während des Ladevorgangs und leuchtet dauerhaft im Erhaltungsmodus. Der Akku kann nach dem Laden im Ladegerät bleiben.

Was tun, wenn die Warnleuchte des Ladegeräts blinkt?

Wenn die Warnleuchte (4) blinkt, ist der Akku defekt oder nicht richtig eingesetzt. Entfernen Sie ihn sofort und überprüfen Sie die Führung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Metabo Kundendienst.

Kann ich mit dem Ladegerät des Schraubers ein Smartphone aufladen?

Nur das Ladegerät ASC 290 verfügt über einen USB-C-Anschluss zum Aufladen von USB-Geräten (Smartphones, Tablets). Der USB-C-Anschluss ist nur aktiv, wenn kein Akku geladen wird.

Welche Umgebungstemperatur wird zum Laden empfohlen?

Die ideale Ladetemperatur liegt zwischen 0 °C und 40 °C. Wenn der Akku zu heiß oder zu kalt ist, wartet das Ladegerät, bis die Temperatur normalisiert ist, bevor der Ladevorgang startet.

Wie warte ich den Metabo TBS 18 LTX BL 5000?

Schützen Sie das Gerät vor Feuchtigkeit. Reinigen Sie es mit einem trockenen Tuch. Führen Sie niemals Gegenstände in die Lüftungsschlitze ein. Lagern Sie es an einem trockenen und für Kinder unzugänglichen Ort.

Was tun bei Austreten von Flüssigkeit aus dem Akku?

Bei Hautkontakt mit reichlich Wasser abspülen. Bei Spritzern in die Augen mit klarem Wasser ausspülen und sofort einen Arzt aufsuchen. Die Flüssigkeit ist leicht sauer und entzündlich.

Kann ich ein nicht-Metabo Ladegerät für diesen Schrauber verwenden?

Nein, verwenden Sie nur die angegebenen Metabo- oder CAS-Ladegeräte (ASC 55, ASC 145, ASC 290, SC 36, SC 30). Die Verwendung eines inkompatiblen Ladegeräts kann den Akku beschädigen oder ein Sicherheitsrisiko darstellen.

Wie erkenne ich, ob der Akku vollständig geladen ist?

Wenn der Akku vollständig geladen ist, leuchtet die Kontrollleuchte (3) des Ladegeräts dauerhaft. Sie können den Ladezustand auch überprüfen, indem Sie den Akku aus dem Ladegerät nehmen und die Anzeigetaste am Akku drücken.

Ist der Schrauber für den professionellen Einsatz geeignet?

Ja, das Modell TBS 18 LTX BL 5000 ist für intensive Nutzung ausgelegt. Sein bürstenloser Motor und das hohe Drehmoment (50 Nm) ermöglichen anspruchsvolle Schraubarbeiten in Holz, Metall und Kunststoff. Beachten Sie die Sicherheitshinweise für eine dauerhafte Nutzung.

BEDIENUNGSANLEITUNG TBS 18 LTX BL 5000 METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

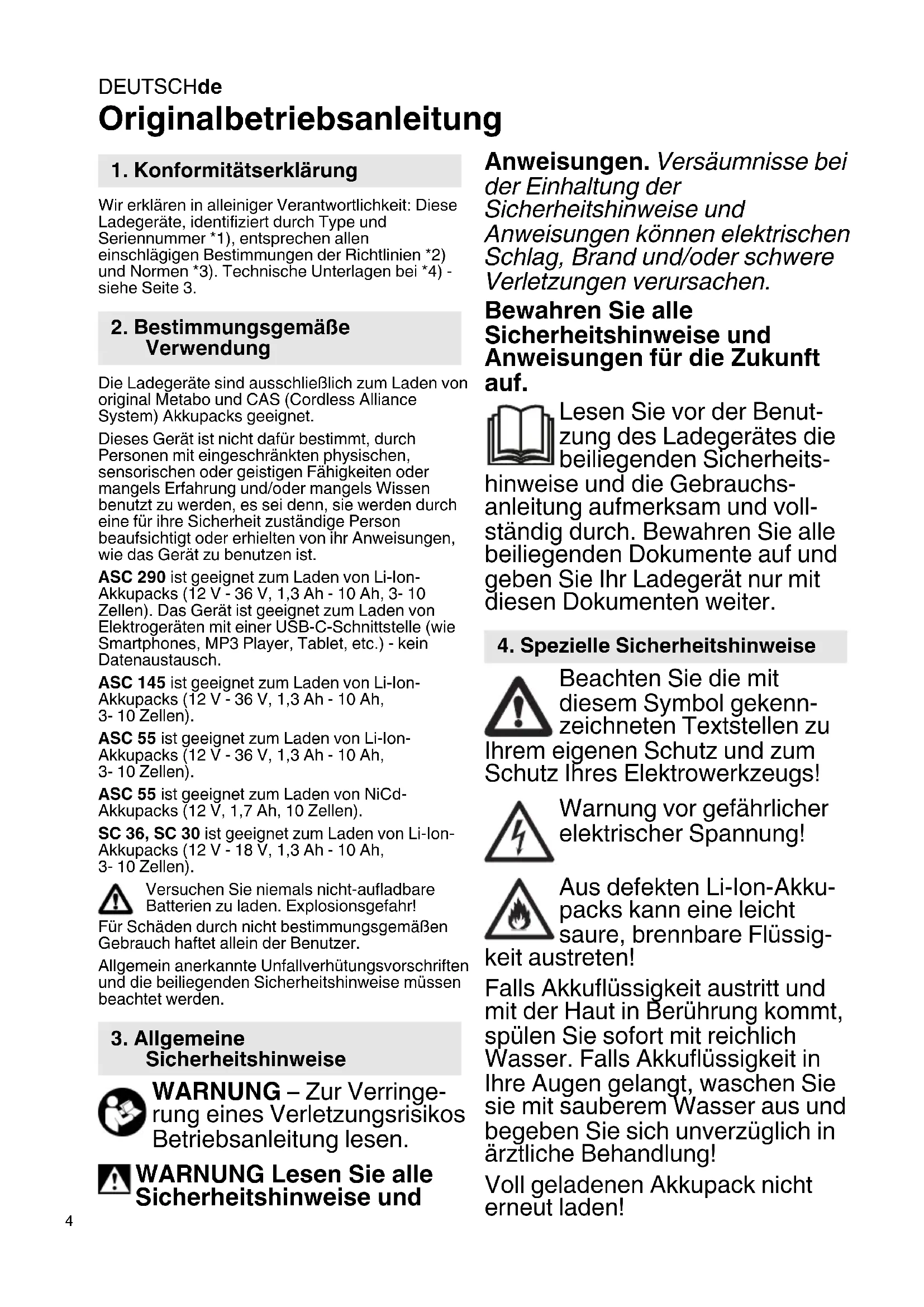

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Ladegerate sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht davon bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 290 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenautausch.

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

SC 36, SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerates die beiliegenden Sicherheits-

hinweise und die Gebrauchs-anleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit dieserem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warning vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigstreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nasse!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät davon den Netzstecker!

Stecken Sie keine Gegenstände in die Luftungsschlitze des Ladegerates - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

ASC 290: Nur die original Metabo Netzanschlussleitung verwenden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaf t für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige
5 Ladezustandsanzeige *
6 USB-Abdeckung
7 USB-C-Anschluss
8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *
modellabhangig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie这点es, die Gleichstrom erzeugen, konnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder better, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerates, sicherstellen, dass die Luftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selfsttest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander fur ca. 1 Sekunde, der eingebaute Lüfter lauft fur ca. 5 Sekunden.

7. Benutzung

7.1 Akkpack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu halten, erst Akkupack aus dem Ladegerätnehmen und dann Taste am Akkupack drucken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

100%

Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschlieBen, die mit dem USB-Standard kompatibel sind. Bei

Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen.

Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen.

Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird.

Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack-Ladevorgangs.

DEUTSCHde

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/ zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0^ und 50^ , beginnnt der Ladevorgang automatisch.

ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, oder Akkupack kalt bzw. heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack(sofort aus dem Ladegerat entnahmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend ihrer Kennzeichnung nach communalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerk-zeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerk-zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11. Technische Daten

SieheSeite3.
U = Spannungsbereiche der Akkupacks
C = Akkupack-Kapazität
Ladestrom
±bt = Ladezeit 1)

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

1) Ladezeiten beispielhaft ausgewählter
Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.
Empfohlene Umgebungstemperatur beim Laden: 0^ bis 40^ .
Änderungen im Sinne des technischen Fortschritts vorbehalten.
Gerat der Schutzklasse II
Wechselstrom

Volledig geladen accompanies nicht opniew laden!

NEDERLANDSnl

Beschem de acculader gegen vocht!

10. Milieubescherming

11. Technische gegevens

Zie pagina 3.

Ladeindikatoren (3) blinker.

OBS! Hvis du vil se oppladingsgraden pa et Li-ion batteri, tar du forst ut batteriet fra laderen og trykker deretter pa knappen pa batteriet.

7.2 Vedlikeholdslading

Nár ladingen er fullfør, kobles laderen automatisk om på vedlikeholdslading.

Driftsindikatoren (3) lyser konstant.

7.3 Kun ASC 290: lade USB-enhet

! Det mâ bare kobles til USB-enheter som er kompatible med USB-standarden. Ved bruk med inkcompatible enheter kan det oppstä feilfunksjoner, skader eller personskader.

Driftslampen (3) lyser konstant.

\~ _mmnmlmf hnmmfi

Tynhyska naiaaany 6oibHwa HycayIbIK

8.1 Eckenpy HndkaTopbi (4) TypaKtbi Typde KaHbIn Typ

AkkymyIaTOp 3aprTaIaMaiDbI. TempepaTypa TbIM KOFapbl/TbIM TeMeH.Erep aKKMyIaTOpdbIH TempepaTypacBIO CKeHe 50 ^ C apaIbIFbIHda 6oJca, 3apraTay apeketi abTomattbI Typde 6actaIaNbl.

ASC 290: eckenpy uHdNKaTOpbl (4) typaKTb TYpDe XaHbIn Typ XeHe 3apJd DeHreINiH INHdNKaTOpbl (5) KblbJIbIKtan Typ: 3apJdTaFbIw Kypblfbl Kbl3bl KeTTI HEmece aKKymyJrTO p cybl/Nkbl3bln KeTTI, aKKymyJrTO TEmeHdtinreH 3apJdTay KyaTbImeH 3apJdTanyda.
