TBS 18 LTX BL 5000 - Kruvikeeraja METABO - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta löökpöördkruvikeeraja
Bränd	Metabo
Mudel	TBS 18 LTX BL 5000
Nimipinge	18 V
Aku tüüp	Li-Ion, CAS süsteem (Cordless Alliance System)
Tühikäigu pöörlemiskiirus	0 - 2800 p/min
Löögisagedus	0 - 3200 l/min
Maksimaalne pöördemoment	50 Nm
Padi	Kuuskant 1/4" (6,35 mm)
Kaal ilma akuta	Umbes 1,2 kg
Mõõtmed (P × L × K)	133 × 64 × 210 mm
Ühilduvad laadijad	ASC 55, ASC 145, ASC 290, SC 36, SC 30
Soovitatav aku mahtuvus	1,3 - 10 Ah (3-10 rakku)
Laadimise temperatuurivahemik	0 °C kuni 40 °C
Peamised funktsioonid	Löökpöördkruvimine ja puurimine, elektrooniline pöörde regulaator, spindli lukustus
Hooldus ja puhastus	Kaitsta niiskuse eest, mitte sisestada esemeid ventilatsiooniavadesse, kasutada kuiva lappi
Ohutus	Enne kasutamist lugeda kasutusjuhendit, mitte laadida mittelaetavat akut, suitsu korral lahti ühendada
Varuosad ja remonditavus	Remondi korral võtta ühendust Metabo klienditeenindusega; toitejuhe lasta vahetada spetsialistil
Kaitseklass	II (topeltisolatsioon)
Nõuetekohane kasutamine	Kruvimine ja lahtikeeramine puidus, metallis ja plastis; siseruumides kasutamiseks

Korduma kippuvad küsimused - TBS 18 LTX BL 5000 METABO

Millist tüüpi akut kasutada Metabo TBS 18 LTX BL 5000 löökpöördkruvikeerajaga?

Kasutage originaalseid Metabo Li-Ion akusid või CAS süsteemi (Cordless Alliance System) akusid, pingega 12 V kuni 36 V ja mahtuvusega 1,3 Ah kuni 10 Ah. Ärge kunagi kasutage mittelaetavaid patareisid.

Kuidas laadida löökpöördkruvikeeraja akut?

Sisestage aku täielikult ühilduva laadija lükandpesasse. Kontrolltuli vilgub laadimise ajal ja põleb pidevalt hooldusrežiimis. Aku võib pärast laadimist laadijasse jääda.

Mida teha, kui laadija hoiatustuli vilgub?

Kui hoiatustuli (4) vilgub, on aku defektne või valesti sisestatud. Eemaldage see kohe ja kontrollige lükandpesa. Kui probleem püsib, võtke ühendust Metabo klienditeenindusega.

Kas ma saan laadida nutitelefoni löökpöördkruvikeeraja laadijaga?

Ainult ASC 290 laadijal on USB-C port USB-seadmete (nutitelefonid, tahvelarvutid) laadimiseks. USB-C port on pingestatud ainult siis, kui ühtegi akut ei laadita.

Milline on soovitatav ümbritsev temperatuur laadimiseks?

Ideaalne laadimistemperatuur on vahemikus 0 °C kuni 40 °C. Kui aku on liiga kuum või liiga külm, ootab laadija temperatuuri normaliseerumist enne laadimise alustamist.

Kuidas hooldada Metabo TBS 18 LTX BL 5000 löökpöördkruvikeerajat?

Kaitske seadet niiskuse eest. Puhastage seda kuiva lapiga. Ärge kunagi sisestage esemeid ventilatsiooniavadesse. Hoidke seda kuivas ja lastele kättesaamatus kohas.

Mida teha aku vedeliku lekkimisel?

Nahaga kokkupuutel loputage rohke veega. Silma sattumisel loputage puhta veega ja pöörduge viivitamatult arsti poole. Vedelik on kergelt happeline ja tuleohtlik.

Kas ma saan selle löökpöördkruvikeeraja jaoks kasutada mitte-Metabo laadijat?

Ei, kasutage ainult kindlaksmääratud Metabo või CAS laadijaid (ASC 55, ASC 145, ASC 290, SC 36, SC 30). Ühildumatu laadija kasutamine võib akut kahjustada või põhjustada ohutusriski.

Kuidas teada, kas aku on täielikult laetud?

Kui aku on täielikult laetud, põleb laadija kontrolltuli (3) pidevalt. Laetuse olekut saate kontrollida ka aku laadijast eemaldades ja vajutades akul olevat indikaatornuppu.

Kas löökpöördkruvikeeraja sobib professionaalseks kasutamiseks?

Jah, mudel TBS 18 LTX BL 5000 on loodud intensiivseks kasutamiseks. Selle harjatu mootor ja suur pöördemoment (50 Nm) võimaldavad nõudlikku kruvimist puidus, metallis ja plastis. Pikaajaliseks kasutamiseks järgige ohutusjuhiseid.

KASUTUSJUHEND TBS 18 LTX BL 5000 METABO

et Alguparane kasutusjuhend 59

It Originali instrukcija 62

Iv Instrukcijas originalvaloda 65

ar 68

			ASC 290 *1)		ASC 145 *1)		ASC 55 *1)		SC 36 *1)		SC 30 *1)
AIR COOLED			✓		✓		✓		-		-
U (V)	-	C (Ah)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)
12,0	LiPOWER	2,0 4	30 4 30	4 30 3 40	2,6 46
12,0	LiHD	4,0 6	40 6 40	4 60 3 80	2,6 92
14,4	LiPOWER	1,5 3	30 3 30	3 30 2 45	1,5 60
14,4	LiPOWER	2,0 4	30 4 30	3 40 2 60	1,5 80
14,4	LiPOWER	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiPOWER	1,5 3	30 3 30	3 30 2 45	1,5 60
18	LiPOWER	2,0 4	30 4 30	3 40 2 60	1,5 80
18	LiPOWER	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiPOWER	5,2 8	39 8 39	3 104 2 15	6 1,5 208
18	LiHD	4,0 6	40 6 40	3 80 2 120	1,5 160
18	LiHD	5,5 1	30 8 41	3 110 2 165	165 1,5 220
18	LiHD	8,0 12	40 8 60	3 160 2 240	1,5 320
18	LiHD	10,0 12	50 8 75	3 200 2	300 1,5 400
18	LiHDX	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiHDX	8,0 16	30 8 60	3 160 2 240	1,5 320
36	LiPOWER	1,5 3	30 3 30	1,5 60 --	- -
36	LiPOWER	5,2 8	39 4 78	1,5 208 --	- -
36	LiHD	8,0 8	60 4 120	1,5 320 --	- - -
USB			5 V / 3,0 A9 V / 2,2 A12 V / 1,7 A(max. 20 W)		-		-		-		-

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1:2012+A11:2014+A13:2017+A1/A14/A2:2019+A15:2021,

EN 60335-2-29:2021+A1:2021, EN IEC 63000:2018

2024-08-28, Bernd Fleischmann

SC 36, SC 30 -fimunmummd +lupm-nlmnhiimpuugihhugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuip

bplf yhnpal1 hqfdnpl1 dupunlngilp, npnf 6mumutmd8 bglgfunnpinfhnuimp: mppnnuunqk:

UJIgummmhghmJn uoml oqumnpdwh npjlm6fm mnnmgmd uImuftph hmmp uunmmuunmumnupmugpHmuuL pguunuuku oquumnpdnnp:

nwnphtnnlqhggtgwhugwnwudgnppu gngnffkgh qummpt ndpuon qunmmhupfih qufpn mnpjupqulvupqklpufhuinlpinyngunnllpp:

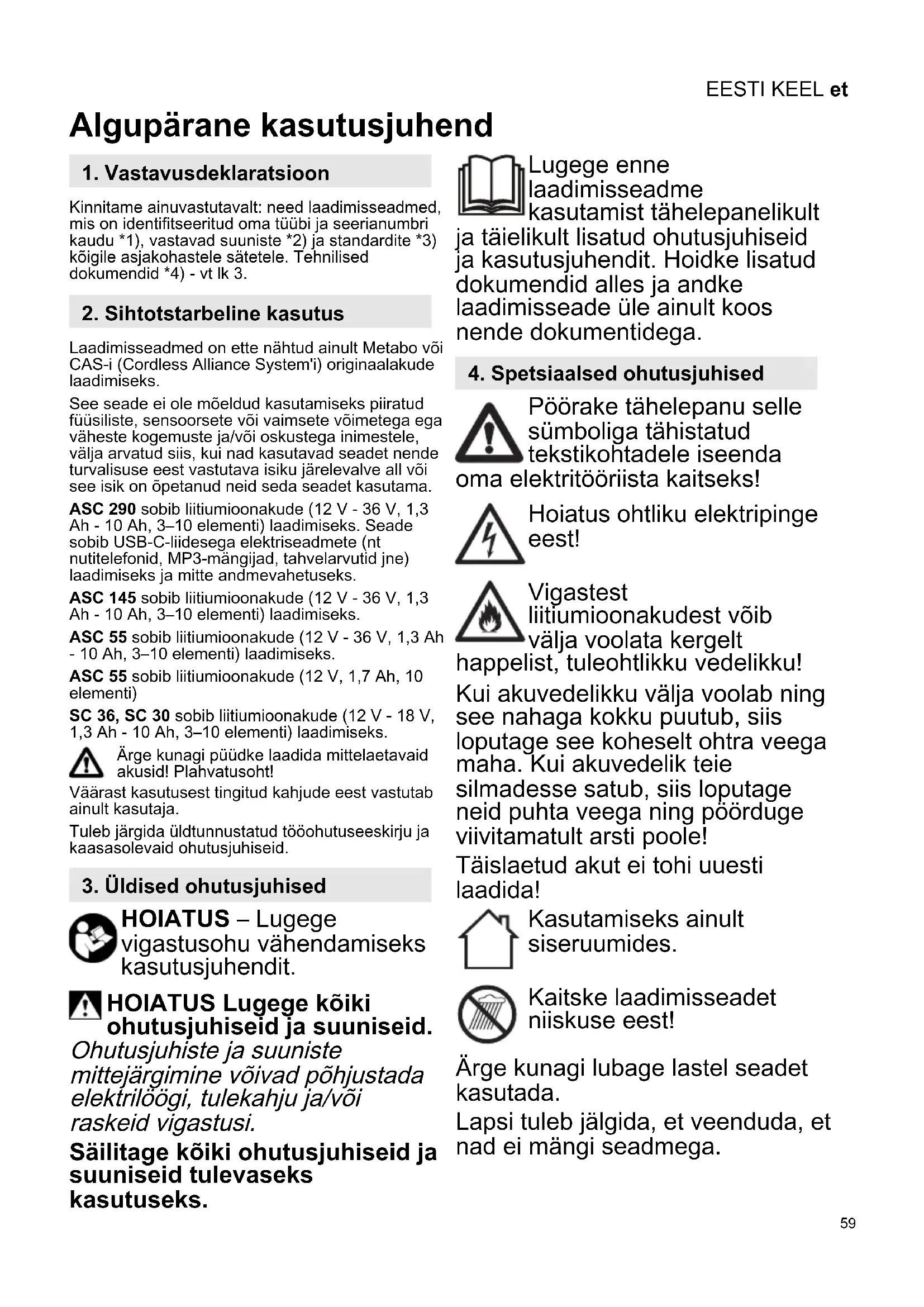

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud omatau bi ja seerianumbri kaudu *1), vastavad suniste *2) ja standardite *3) koigile asjakohastele satetele. Tehnilised dokumendid *4)- vt lk 3.

2. Siftotstarbeline kasutus

Laadimisseadmed on elle nachtud ainult Metabo voi CAS-i (Cordless Alliance System'i) originalakude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 290 sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks. Seade sobib USB-C-liidesega elektriseadmete (nt nutitelefonid, MP3-mängijad, tahvelarvutid jne) laadimiseks ja mitte andmevahetuseks.

ASC 145 sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

SC 36, SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pöhjustada elektrilögi, tulekahju ja/voi raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne
laadimisseadme
kasutamist tāhelepanelikult

ja täielikult lisatud ohutusjuhiseid
ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseendalektritööriista kaitseks!

oma elektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest
liitiumioonakudest voib
valja voolata kergelt

happelist, tuleohtlikku vedelikku! Kui akuvedelikku valja voolab nir see nahaga kokku puutub, siis loputage see koheselt ohtra veeg maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning poorduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

EESTI KEELet

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mingeid esemeid laadimisseadme ohustuspiludesse - elektrilooqi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA

laadimisseadmega akusid.

ASC 290: kasutage ainult Metabo algupärast toitekaablit.

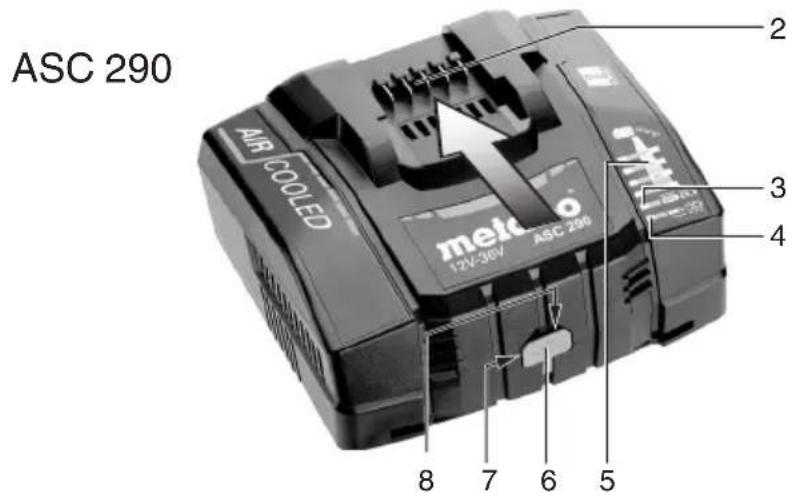

5. Ülevaade

Vaata Ik 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Toonaidik
4 Hoiatusnäidik
5 Laadimistaseme näidik
6 USB-esa kate
7 USB-C Iiitmik*
8 LED-näidik (pingestatud USB-C liitmik) *

• olenevalt mudelist

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tübisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed vovad mojutada lihtsaid rikkevoolu-kaitseluliteid. Kasutage tuup F voiparemaid kaitseluliteid maksimaalserakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator toötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku taelikult, st kuni piirikuni Iukandalusele (2).

Markus: Liitiumionakude puhul laadimistaseme naitamiseks tuleb aku esmalt laadimisseadmist valja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku vöib jäda laadimisseadmesse ja on seega kasutusvalmis.

Tönnäidik (3) põleb pidevalt.

7.3 Ainult mudelil ASC 290: USB-seadme abil laadimine

Uhendage ainult USB-seadmeid, mis ühilduvad USB-standardiga. Mitteühilduvate seadmetega kasutamise korral voib see pohjustada talitlushäireid, kahjustusi voi vigastusi.

Avage kate (6) ja ühendage USB-seade sobiva kaabliga USB-C-liitmikku (7). Seadet laetakse.

Kui akut ei laeta, varustatakse USB-C-liitmikku (7) nüd pingega (LED-näidik (8) poleb).

Kui aku ja USB-seade on ühendatud samaaegselt, algab USB-Iaadimistoiming automaatselt pärast aku laadmisprotsseni loppu.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korge/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsetl.

ASC 290: Hoiatusnäidik (4) poleb pidevalt ja laadimistase me näidik (5) vilgub: laadimisseade on kuum, aku on külm voi kuum, akut laetakse vahendatud laadimisvoimsusega.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmest valja.
• Akut ei lukatud ðigesti (2) lükandalusele. Vt peatükki 7.1.
• ASC 290: Hoiatusnäidik (4) vilgub ja laadimistase me nädik (5) on kustunud: akut ei laeta, laadimisseade on liiga kuum.

9. Remont

Elektrööristu tohivad remontida vaid kvalitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja voi tootja klienditeenindus voisarnane kvalifitseeritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritooriistadega põrduge palun Metabo lahimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest körvaldamiseks ja umbertoölemiseks.

Pakkematerjalid tuleb nende tähistuse alusel kohlike direktivide järgi jäätmekäitlusseanda. Lisatevet leiate veebisaidi www.metabo.com jaotisest „Hoodus".

Ainult EÜ-riikide puhul: ärge visake elekträ-tööristu ára koos olmegrügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elekträ- ja

elektroonikaseadmete jaatmete kohta ning siseriik likesse oigusaktidesse ülevötmise kohta tuleb kasutatud elektritöoriistad boguda eraldi kokku ja votta ringlusse keskkonnasobralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevaheimikud

C = aku mahtuvus

I_C = l aadimisvool t = laadimisaeg 1

USB = USB-C-liitmiku pinge ja max laadimisvool

1) Näitlikustamiseks valitud aku laadimisajad. Soltuvalt aku jäakmahtuvusest ja temperatuurist voivad tegelikud laadimisajad kalduda esitatud andmetest körvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Sālitame Óiguse teostada muudatusi tehnilise progressi hūvanguks.

Seade kaitseklassiga II

Vahelduvvool
