Produkttyp	Slagskruvdragare utan sladd
Märke	Metabo
Modell	TBS 18 LTX BL 5000
Märkspänning	18 V
Batterityp	Li-Ion, CAS-system (Cordless Alliance System)
Tomgångsvarvtal	0 - 2800 varv/min
Slagfrekvens	0 - 3200 slag/min
Maximalt vridmoment	50 Nm
Chuck	Sexkant 1/4" (6,35 mm)
Vikt utan batteri	Ca 1,2 kg
Mått (L × B × H)	133 × 64 × 210 mm
Kompatibla laddare	ASC 55, ASC 145, ASC 290, SC 36, SC 30
Rekommenderad batterikapacitet	1,3 - 10 Ah (3-10 celler)
Laddningstemperaturområde	0 °C till 40 °C
Huvudfunktioner	Skruvning och slagborrning, elektronisk varvtalsreglering, spindellås
Underhåll och rengöring	Skydda mot fukt, stoppa inga föremål i ventilationsöppningarna, använd en torr trasa
Säkerhet	Läs bruksanvisningen före användning, ladda inte ett icke uppladdningsbart batteri, koppla bort vid rök
Reservdelar och reparerbarhet	Kontakta Metabos serviceverkstad för reparationer; låt en fackman byta ut nätkabeln
Skyddsklass	II (dubbel isolering)
Ändamålsenlig användning	Skruvning och lossning i trä, metall och plast; för inomhusbruk

Vanliga frågor - TBS 18 LTX BL 5000 METABO

Vilken batterityp ska användas med Metabo TBS 18 LTX BL 5000 skruvdragare?

Använd original Metabo Li-Ion-batterier eller batterier från CAS (Cordless Alliance System), med en spänning på 12 V till 36 V och en kapacitet på 1,3 Ah till 10 Ah. Använd aldrig icke uppladdningsbara batterier.

Hur laddar jag batteriet till skruvdragaren?

Sätt i batteriet helt i laddarens glidfack. Kontrollampan blinkar under laddning och lyser med fast sken i underhållsläge. Batteriet kan sitta kvar i laddaren efter laddning.

Vad gör jag om laddarens varningslampa blinkar?

Om varningslampan (4) blinkar är batteriet defekt eller felaktigt isatt. Ta bort det omedelbart och kontrollera glidfacket. Om problemet kvarstår, kontakta Metabos service.

Kan jag ladda en smartphone med skruvdragarens laddare?

Endast laddaren ASC 290 har en USB-C-port för att ladda USB-enheter (smartphones, surfplattor). USB-C-porten är spänningsförande endast när inget batteri laddas.

Vilken omgivningstemperatur rekommenderas för laddning?

Den ideala laddningstemperaturen är mellan 0 °C och 40 °C. Om batteriet är för varmt eller för kallt väntar laddaren tills temperaturen normaliseras innan laddning påbörjas.

Hur underhåller jag Metabo TBS 18 LTX BL 5000 skruvdragaren?

Skydda apparaten mot fukt. Rengör den med en torr trasa. Stoppa aldrig in föremål i ventilationsöppningarna. Förvara den på en torr plats oåtkomlig för barn.

Vad gör jag om batteriet läcker vätska?

Vid kontakt med hud, skölj rikligt med vatten. Vid stänk i ögonen, skölj med rent vatten och uppsök omedelbart läkare. Vätskan är svagt sur och brandfarlig.

Kan jag använda en icke-Metabo laddare till denna skruvdragare?

Nej, använd endast specificerade Metabo- eller CAS-laddare (ASC 55, ASC 145, ASC 290, SC 36, SC 30). Användning av en inkompatibel laddare kan skada batteriet eller utgöra en säkerhetsrisk.

Hur vet jag om batteriet är fulladdat?

När batteriet är fulladdat lyser laddarens kontrollampa (3) med fast sken. Du kan också kontrollera laddningsstatusen genom att ta ut batteriet ur laddaren och trycka på indikatorknappen på batteriet.

Är skruvdragaren lämplig för professionell användning?

Ja, modellen TBS 18 LTX BL 5000 är utformad för intensiv användning. Dess borstlösa motor och höga vridmoment (50 Nm) möjliggör krävande skruvning i trä, metall och plast. Följ säkerhetsföreskrifterna för långvarig användning.

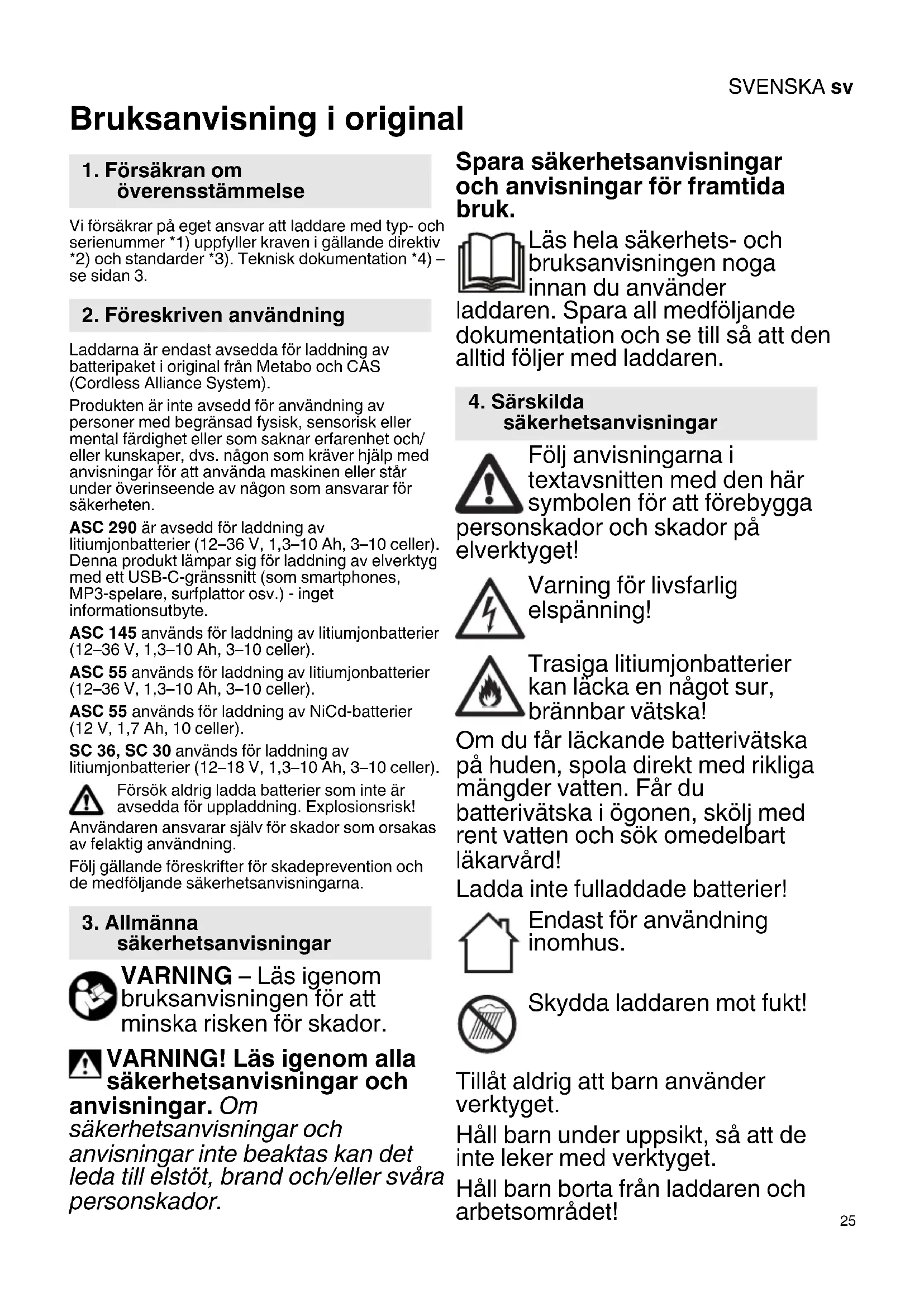

BRUKSANVISNING TBS 18 LTX BL 5000 METABO

Vi forsakrar pa eget ansvar att laddare med typ- och serienummer *1) uppfyller kraven i gallande direktiv *2) och standarder *3). Teknisk dokumentation *4)- se sidan 3.

2. Foreskriven användning

Laddarna ar endast avsedda for laddning av batteripaket i original fran Metabo och CAS (Cordless Alliance System).

Produkten ar inte avsedd for anvandning av personer med begrangsad fysisk, sensorisk eller mental fardighet erler som saknar erfarenhet och/ller kunskaper, dvs. nagon som kraver hjalp med anvisningar for att anvanda maskinen erler star under overinseende av nagon som ansvarar for sakerheten.

ASC 290 ar avsedd for laddning av litiumjonbatterier (12-36 V, 1,3-10 Ah, 3-10 caller). Denna produkt lampar sig for laddning av elverktyg med ett USB-C-gransnitt (som smartphones, MP3-spelare, surfplattor osv.) - inget informationsutbyte.

ASC 145 anvands for laddning av litiumjonbatterier (12-36 V, 1,3-10 Ah, 3-10 celler).

ASC 55 används für laddning av litiumjonbatterier (12-36 V, 1,3-10 Ah, 3-10 celler).

Försok aldrig ladda batterier som inte ar avsedda for uppladdning. Explosionsrisk!

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Följ gällande foreskrifter for skadeprevention och de medfoljande sakerhetsanvisingarna.

3. Allmanna sakerhetsanvisningar

WARNING - Läsigenbruksanvisningen für attminska risiken För skador.

VARNING! Läsigen alla sakerhetsanvisningar och

anvisningar. Om

sakerhetsanvisningar och anvisningar inte beaktas kan det leda till elstot, brand och/eller svara personskador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Läs hela sakerhets- och braupsanvisningen noga innan du använder

laddaren. Spara all medfoljande dokumentation och se till sä att den alltid foljer med laddaren.

4. Särskilda sakerhetsanvisningar

Följ anvisingarna i textavsnitten med den hare symbolen for att forebygga

personskador och skador pa elverktyget!

Om du fär läckande batterivatska
pàHUDen,spola direkt med rikliga
mängder vatten.Far du
batterivatska i ogonen, skölj med
rent vatten och sök omedelbart
lakarvård!

Ladda inte fulladdade batterier!

Endast for användning inomhus.

Skydda laddaren mot fukt!

Tillåt aldrig att barn använder verktyget.

Håll barn under uppsikt, sö att de inte leker med verktyget.

Håll barn borta是从laddaren och arbetsområdet!

SVENSKAsv

Forvara laddaren oåtkomlig for barn!

Dra genast ur kontakten vid rökutveckling aller brand i laddaren!

Stick aldrig in foremål i laddarens ventilationsöppninger - risk for stötar resp. kortslutning!

Använd aldrig trasiga batterier!

Ladda inte batteripaket med AIR COOLED-laddare i områden med hög dammbelastning.

ASC 290: Använd endast originalnätkabeln från Metabo.

5. Översikt

Se sida 2. Bilderna utgor exemplerforall maskiner.

1 Batteri (ingar inte)
2 Skjutfaste
3 Driftsindikering
4 Varningsindikering
5 Laddningsindikering
6 USB-lock
7 USB-C-anslutning*
8 LED-indikering (USB-C-anslutning forsörjs med spanning) *

• Beroende på modell

6. Driftstart

Kontrollera Först att den spanning och frekvens som anges på markskylten overensstämmer med den natström du skanvända.

Maskiner av den har typen som kan generera likstrom, kan paverka enklare jordfelsbrytare.

Använd typ F aller bättre med brytström på max. 30 mA.

Se till sa att ventilationsöppningarna pa laddaren inte ar igensatta innan du anvander den. Häll ett avständ pa minst 5 cm till andra foremål!

6.1 Självtest

Sattinatkontakten.

Varningsindikeringen (4), laddindikeringen (3) och unterhalsladdindikeringen tänds after varandra i ca 1 sekund, den inbyggda fläkten arbetar i ca 5 sekunder.

7. Användning

Skjut batteripaketet sá langt det gär i skjutfästet (2).

Laddindikeringen (3) blinkar.

OBS! Vill du fá en laddindikering på ett litiumjonbatteri, ta Först ut batteriet ur laddaren och tryck sedan på knappen på batteriet.

7.2 Underhállsladdning

Laddaren slar automatiskt om till underhallsladdning nar laddningen arclar.

Batteriet kan sitta kvar i laddaren, sä att det ar klart att anvanda.

100%

Laddindikeringen (3) lyser fast.

7.3 Endast ASC 290:Ladda USB-enhet

Det ar bara tillatet att ansluta USB-enheter som ar kompatibla med standard USB. Om

icke kompatibla encheter anvands kan det leda till felfunktion hos encheten, till person- eller sakskador.

Öppna skyddskåpan (6) och anslut en USB-enhet med passande kabel till USB-C-anslutningen (7). Enheten laddas.

USB-C-anslutningen (7) forsörjs endast med spanning (LED-indikering (8) lyser) nar inget batteripaket laddas.

Om batteripaket och USB-enhet ar anslutna samtidigt startup laddningen av USB-enheten nearer batteriladdningen arclar.

8. Fel

8.1 Varningslampan (4) lyser fast

Batteriet laddar inte. Temperaturen ar for hog/lag. Ligger batteritemperaturen mellan 0^ och 50^ , sa börjar laddningen automatiskt.

ASC 290: Varningsindikeringen (4) lyser permanent och laddningsindikeringen (5) blinkar: Laddaren ar varm aller batteripaketet kallt resp. varmt. Batteripaketet laddas med reducerad laddeffekt.

8.2 Varningslampan (4) blinkar

• Trasigt batteri. Ta genast ut batteriet ur laddaren.
• Batteriet ar inte ordentlich paskjutet på skjutfastet (2). Se kapitlet 7.1.
• ASC 290: Varningsindikeringen (4) blinkar och laddningsindikeringen (5) ar släckt:

batteripaketet laddas inte, laddaren ar overhettad.

9. Reparation

Laddaren fár bara repareras av elektriker!

Om maskinens naktikel skadas maste den bytas ut av tillverkaren eller kundtjanst eller av en person med liknande kvalifikationer for att undvika faror.

Metabo-laddare som behöver reparation skickar du till din Metabo-Äterförsäljare. För adresser, se www.metabo.com.

10. Miljöskydd

Följ nationella miljöfreskrifter for omhändertagande och atervinning av uttjänta maskiner, forpackningar och tillbehör.

Förpackningsmaterial mäste bortskaffas i enlighem med kommunala riktlinjer baserat pa Produktmärkningen. Mer information finns pa www.metabo.com under service.

Gäller endast für EU-länder: Slang inteuttjänta elverktyg i hushällssoporna! Enlicht Europapaparlamentets och rädets direktiv

2012/19/EU om avfall som utgörs av erller innehäller elektriska eller elektroniskaprodukter och införli-vande i den nationella lagstiftningen skä elektriska verktyg samlas in separat och ätervinnas på ett miljövänligt satt.

11. Tekniska speciifikationer

Se sida 3.

U = Batteripaketets spänningsomrade

C = Batterikapacitet

I_C = Laddström t = Laddtid 1)

USB = Spanning och max. laddningsström für USB-C-anslutting

1) Laddtider for valda exemplbatteripaket Beroende pa batteripaketets Återstaende kapacitet samt temperatur kan de faktiska laddtiderna avvika frän uppgifterna.

Rekommenderad omgivningstemperatur vid laddning: 0^ till 40^ .

Med reservation for tekiska andringar.

Maskin av skyddsklass II

Vaxelstrom
