Tipo de producto	Atornillador de impacto inalámbrico
Marca	Metabo
Modelo	TBS 18 LTX BL 5000
Tensión nominal	18 V
Tipo de batería	Li-Ion, sistema CAS (Cordless Alliance System)
Velocidad en vacío	0 - 2800 r/min
Frecuencia de impacto	0 - 3200 golpes/min
Par máximo	50 Nm
Portabrocas	Hexagonal de 1/4" (6,35 mm)
Peso sin batería	Aprox. 1,2 kg
Dimensiones (L × A × H)	133 × 64 × 210 mm
Cargadores compatibles	ASC 55, ASC 145, ASC 290, SC 36, SC 30
Capacidad de batería recomendada	1,3 - 10 Ah (3-10 celdas)
Rango de temperatura de carga	0 °C a 40 °C
Funciones principales	Atornillado y perforación de impacto, variador electrónico de velocidad, bloqueo del husillo
Mantenimiento y limpieza	Proteger contra la humedad, no insertar objetos en las ranuras de ventilación, usar un paño seco
Seguridad	Leer el manual de instrucciones antes de usar, no recargar una batería no recargable, desconectar en caso de humo
Piezas de repuesto y reparabilidad	Contactar al servicio técnico de Metabo para cualquier reparación; reemplazar el cable de alimentación por un profesional
Clase de protección	II (doble aislamiento)
Uso conforme	Atornillado y desatornillado en madera, metal y plástico; para uso interior

Preguntas frecuentes - TBS 18 LTX BL 5000 METABO

¿Qué tipo de batería usar con el atornillador Metabo TBS 18 LTX BL 5000?

Utilice baterías Li-Ion originales Metabo o del sistema CAS (Cordless Alliance System), con un voltaje de 12 V a 36 V y una capacidad de 1,3 Ah a 10 Ah. No utilice nunca pilas no recargables.

¿Cómo recargar la batería del atornillador?

Inserte la batería completamente en el compartimiento deslizante del cargador compatible. El indicador de control parpadea durante la carga y se enciende fijo en modo mantenimiento. La batería puede permanecer en el cargador después de la carga.

¿Qué hacer si el indicador de advertencia del cargador parpadea?

Si el indicador de advertencia (4) parpadea, la batería está defectuosa o mal insertada. Retírela inmediatamente y verifique el compartimiento deslizante. Si el problema persiste, contacte al servicio técnico de Metabo.

¿Puedo cargar un teléfono inteligente con el cargador del atornillador?

Solo el cargador ASC 290 tiene un puerto USB-C para cargar dispositivos USB (teléfonos inteligentes, tabletas). El puerto USB-C solo está alimentado cuando no se está cargando ninguna batería.

¿Cuál es la temperatura ambiente recomendada para la carga?

La temperatura de carga ideal está entre 0 °C y 40 °C. Si la batería está demasiado caliente o fría, el cargador esperará a que la temperatura se normalice antes de comenzar la carga.

¿Cómo mantener el atornillador Metabo TBS 18 LTX BL 5000?

Proteja el aparato de la humedad. Límpielo con un paño seco. No inserte nunca objetos en las ranuras de ventilación. Guárdelo en un lugar seco e inaccesible para niños.

¿Qué hacer en caso de fuga de líquido de la batería?

En caso de contacto con la piel, enjuague abundantemente con agua. En caso de proyección en los ojos, lávelos con agua limpia y consulte inmediatamente a un médico. El líquido es ligeramente ácido e inflamable.

¿Puedo usar un cargador que no sea de Metabo para este atornillador?

No, use únicamente los cargadores Metabo o CAS especificados (ASC 55, ASC 145, ASC 290, SC 36, SC 30). El uso de un cargador incompatible puede dañar la batería o presentar un riesgo de seguridad.

¿Cómo saber si la batería está completamente cargada?

Cuando la batería está completamente cargada, el indicador de control (3) del cargador se enciende fijo. También puede verificar el estado de carga retirando la batería del cargador y presionando el botón indicador en la batería.

¿El atornillador es adecuado para uso profesional?

Sí, el modelo TBS 18 LTX BL 5000 está diseñado para uso intensivo. Su motor sin escobillas y su alto par (50 Nm) permiten atornillados exigentes en madera, metal y plástico. Respete las instrucciones de seguridad para un uso duradero.

MANUAL DE USUARIO TBS 18 LTX BL 5000 METABO

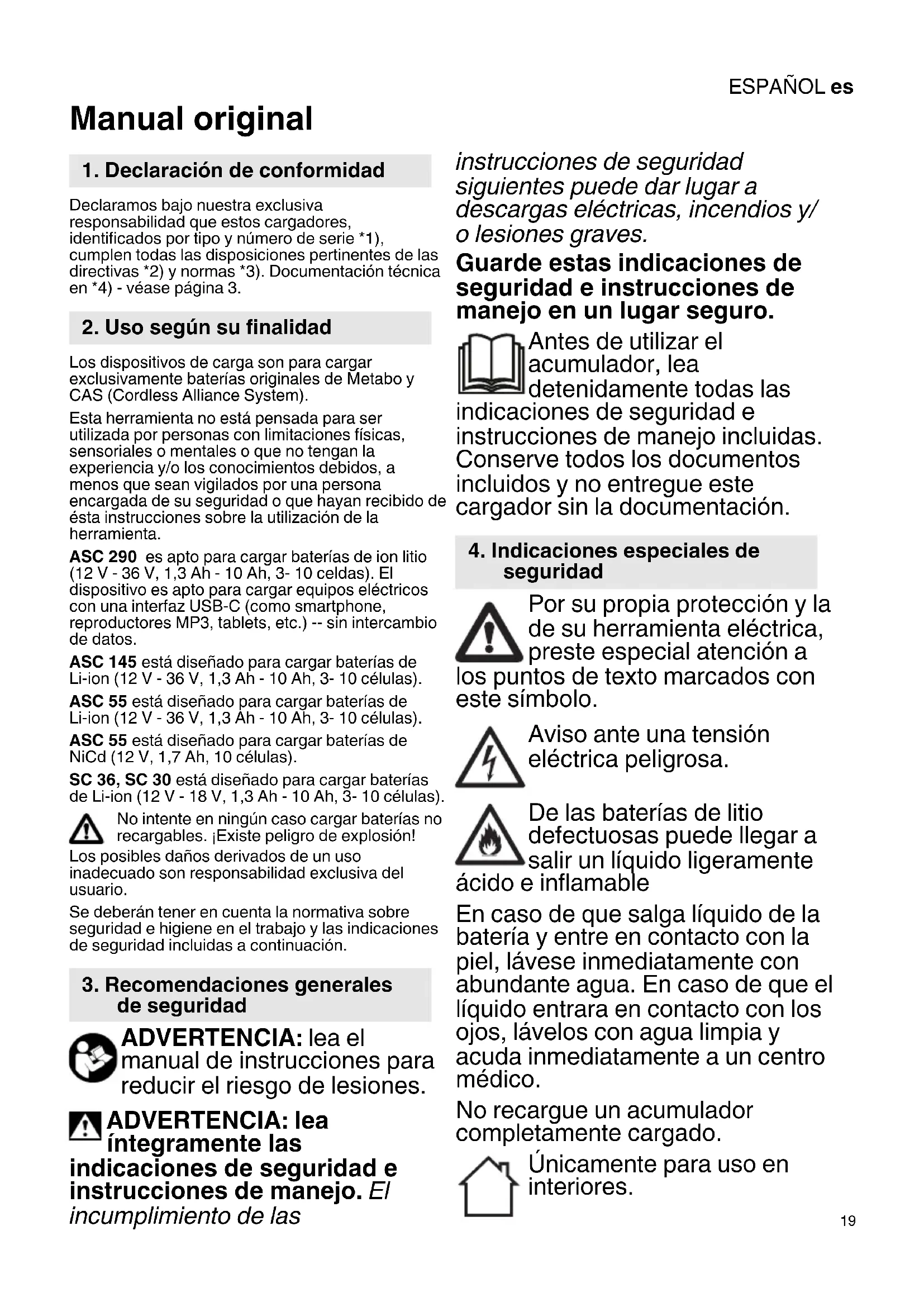

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que这些东西 cargadores, identificados por tipo y número de série 1), Cumplen todas las dispositionses pertinentes de las directivas 2) y normas 3). Documentacion技术水平 en 4)-vease page 3.

2. Uso según su finalidad

Los dispositivos de energia son para cargas exclusivamente baterias originales de Metabo y CAS (Cordless Alliance System).

Esta herramipta no está pensada para ser realizada por personas con limitaciones fisicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que Sean vigilados por una persona encargada de su seguridad o que hayan recibido de esta instrucciones sobre la utilizacion de la herramipta.

ASC 290 es apto para cargar baterias de ion litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celdas). El dispositivo es apto para cargar equipos electricos con una interfaz USB-C (como smartphone, reproductores MP3, tablets, etc.) -- sin intercambio de datos.

ASC 145 está Diseñado para cargas baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celulas).

ASC 55 está diseñado para cargas baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celulas).

ASC 55 está diseñado para cargar baterías de NiCd (12 V, 1,7 Ah, 10 celulas).

SC 36, SC 30 está Diseñado para cargas baterías de Li-ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celulas).

No intente en ningún caso cargar baterías no recargables. iExiste peligro de explosión!

Los posibles danos derivados de un uso inadequado son responsabilidad exclusiva del usuario.

Sedeferan tener en cuenta la normativa sobre seguidade higiene en el trabajo y lasindicaciones deseguidad incluidas a continuacion.

3. Recomendaciones generales de seguridad

ADVERTENCIA: lea el manual de instructaciones para reducir el riesgo de lesiones.

ADVERTENCIA: lea integramente las

indicaciones de seguridad e instrucciones de manejo. EI incumplimiento de las

instrucciones de seguidad
siguientes peuvent dar lugar a
descargas electricas, incendios y/
o lesiones graves.

Guarde estasindicaciones de seguidade instrucciones de manejo en un lugar seguro.

Antes de utiliser el accumulator, lea detenidamente todas lasindicaciones de seguridad e instrucciones de manejo incluidas. Conserve todos los documents incluidos y no entrega este cargador sin la documento.

4. Indicaciones especialas de seguridad

Por su propia proteccion y la de su herramienta electrica, preste especial atencion a los+puntos de textoMarcados con este simbolo.

Aviso ante una tension electrica peligrosa.

De las baterias de litio defectuosas可以更好llar a salir un liquido ligeramente de inflamable

En caso de que salga liquido de la batería y entre en contacto con la piel, lávese inmediamente con abundante agua. En caso de que el liquido entra en contacto con los ojos, lávelos con agua limpia y acuda inmediamente a un centro Médico.

No recargue un accumulator completenesscargado.

Unicamente para uso en interiores.

Mantenga el cargador alejado de la humedad.

Bajo ningúnconcepto está permitido que los niñosutilicen el aparato.

Vigile a los niños para asegurar de que no jugan con el aparato. Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo.

Guarde el cargador fuera del alcance de los niños.

En caso de emisión de humos o de fuego, desconecte inmediamente el cargador de la red electrica.

No situe nuncabjecto en la rejilla de ventilacion del cargador, existepeligro de sufiruna descargaelectrica o un cortocircuito.

No utilise acumuladores defectuosos.

No cargar baterias con cargadores AIR COOLED en areas con alta carga de polvo metalico.

ASC 290: emplee solo el cable de alimentacion de red original de Metabo.

5. Descripción general

Véase la págin2. Las figuras son ilustrativas para todos los aparatos.

1 Accumulator (no incluido en el volumen de suministro)
2 Asiento deslizable
3 Indicador de service
4 Indicador de avis
5 Indicación de estado de carga
6 Cubierta USB
7 Puerto USB-C
8 Luz de indicación LED (conexión USB-C alimentada con tensión)*

• en función del modelos

6. Puesta en servicios

Antes de conectar el aparato, compruebe que la tension y la Frequencia de red que se indicate en la placac de identificacion coinciden con los datos de la red eletrica.

Dispositivos como este, que generan corriente continua, podrjan influr sobre los interruptores de proteccion diferencial sencillos. Utilice el tipo F o superior con una corriente de desconexion maxima de 30mA

Antes deponer en marcha el cargador, aseguresede que las rejillas de ventilacion no esten cubiertas. La distancia minima aculospectosdebe ser superior a 5 cm.

6.1 Autoverificacion

Enchufe el cable al enchufe de red.

El indicator de avis (4) y el indicator de servicios (3) se iluminan de modo consecutivo durante aprox. 1 segundo, el ventilador incorporealmente durante aprox. 5segundos.

7. Uso

7.1 Carga del accumulator

Deslizar el Accumulador completamente, hasta el tope, sobre el asiento corredizo (2).

El indicator de service (3) parpadea.

Advertencia: para que los Accumuladores de Li-Ion能把 indicar su estado de energia, retire primero la bateria del cargador y, a continuacion, pulse la tecla del accumulator.

7.2 Carga de compensación

Cuando la bateria termina de cargarse, el cargadoroca automatically al estado dearga de compensacion.

El acumulador puede permanecer en el cargador y estar asi siempre lista para el funcionaimiento.

El indicator de servicios (3) está encendido continuamente.

7.3 Solo ASC 290: energia de dispositivo USB

Conecte solamente dispositivos USB compatibles con conexiones USB estandares.

El uso de dispositivos incompatibles可能导致 provocar configuraciones Incorrectas, danos o incluo lesiones fisicas.

Abra la cubierta (6) y conecte un dispositivo USB al puerto USB-C (7) con un cable adecuado. El dispositivo comenza a cargarse.

La conexión USB-C (7) solo se alimenta con tensión (luz de indicación LED (8) iluminada) si no se está cargando ninguna bateria.

Si la bateria y el dispositivo USB está conectados al mismo tiempo, el proceso de entrega del USB se inicia automatistically al finalizar el proceso de entrega de la bateria.

8. Fallo

8.1 El indicator de avis (4) se illumina de forma continua

El acumulador no searga. La temperatura es demasiado alta o baja. Si la temperatura de la bateria está entre 0^ y 50^ , el proceso de carga comenzará automatistically.

ASC 290: el indicator de avis (4) se ilumina de forma continua y el indicator de estado dearga (5) parpadea: carrador caliente o bateria fría o caliente; la batería se cargará con una potencia de carga reducida.

8.2 El indicator de aviso (4) parpadea

• Accumulator defectuoso. Extraiga el accumulator del cargador inmediamente.
• El acumulador no se desplaza correctamente sobre el asiento corredero (2). Véase el capitulo 7.1.
• ASC 290: el indicator de avis (4) parpadea y el indicador de estado dearga (5) está apagado: la bateria no se cargará; el cargador está demasiado caliente.

9. Reparación

Todas las reparaciones en el cargadordeferán llavearse a cabo exclusivamente por技术和 especialistas.

En caso de que el cable de alimentacion de red de este aparato este dañado, solo el fabricante, su serviceo de atencion al cliente o una persona debidamente qualificada deben sustituirlo con el proposto de evacar situaciones que entraen peligro para el usuario.

En caso de tener cargadores de Metabo que necessiten ser reparados, sirvase dirigirse a su representante de Metabo. En la頁a www.metabo.com encontrará las direcciones necessities.

10. Protección del medio ambiente

Cumpla lo estipulado por las normativas nationales relativas a la gestion ecologica de los residuos y al reciclaje de Herramentas, embalajes y accesos usados.

Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices

municipales. Puede encontrar más información en www.metabo.com en la sección Servicio.

Solo para páises de la UE: no tire las herramientos electricas a la basura domestica. Según la directiva europea 2012/19/UE sobre residuos de aparatos electricos y electrónicos y las correspondientes legislaciones naciales, las herramientos electricas usadas deben recogerse por分开ado y reciclarse de modo respetuoso con el medio ambiente.

11. Datos&Tecnicos

Véase la頁面3.

U = Margen de tensiones del accumulator
C = Capacidad del accumulator
I_C = Corriente de energia,
±b = tiempoodecarga
USB = tensión y corriente de energia max. de la conexión USB-C
1) Tiempos de cargo de las baterías seleccionadas. Los tiempos de cargo reales peuvent ser differses de los datos proporcionados en función de la capacité residual asi como de la temperatura del accumulator.
Temperatura ambiental recomendada durante el almacenamento: de 0^ a 40^
Nos reservamos el derecho a efectuar modificaciones en funcion de las innovaciones technologicas.
Aparato con categoria de proteccion II
Corriente alterna
