Termék típusa	Vezeték nélküli ütvecsavarozó
Márka	Metabo
Modell	SSW 18 LTX 800 BL
Névleges feszültség	18 V
Akkumulátor típusa	Li-Ion (Cordless Alliance System)
Ajánlott akkumulátor kapacitás	2,0 - 10,0 Ah
Maximális meghúzási nyomaték	800 Nm
Üresjárati fordulatszám	0 - 2200 ford/perc
Ütési frekvencia	0 - 3200 ütés/perc
Patron	1/2" (12,7 mm) négyzet
Tömeg (akkumulátor nélkül)	2,1 kg
Hosszúság	198 mm
Magasság	250 mm
Szélesség	80 mm
Zajszint (LpA)	96 dB(A)
Rezgések (ah)	12 m/s²
Védelmi osztály	II (kettős szigetelés)
Tápellátás	18 V Li-Ion akkumulátor
Fő funkciók	Sebességszabályozó, motorfék, LED világítás, akkumulátor töltöttség jelző
Karbantartás és tisztítás	Tisztítsa száraz ruhával; ne használjon vegyszereket
Biztonság	Viseljen hallás- és szemvédőt; ne használja nedves területen
Alkatrészek és javíthatóság	Elérhető a Metabo szervizén keresztül; javítás szakember által

Gyakran ismételt kérdések - SSW 18 LTX 800 BL METABO

Hogyan cseréljem ki a Metabo SSW 18 LTX 800 BL csavarozó patronját?

A négyzetes 1/2" patron rögzítését egy reteszelő golyó biztosítja. Cseréjéhez vegye ki az akkumulátort, majd egy hatszögletű kulcs segítségével csavarja ki a patron belsejében található rögzítőcsavart. Ezután húzza ki a patront. Új patron felszereléséhez végezze el a műveletet fordított sorrendben, ügyelve a csavar megfelelő meghúzására.

Milyen akkumulátort használhatok az SSW 18 LTX 800 BL modellhez?

Csak a Metabo Cordless Alliance System (CAS) rendszerének Li-Ion akkumulátorait használja, 18 V feszültséggel és 2,0 Ah és 10,0 Ah közötti kapacitással. Más márkák akkumulátorai nem biztos, hogy kompatibilisek, és károsíthatják a szerszámot.

Hogyan állítsam be a meghúzási nyomatékot a csavarozón?

Ez az ütvecsavarozó nem rendelkezik hagyományos nyomatékbeállítással. A nyomatékot az ütőmechanizmus és az alkalmazott nyomás szabályozza. A túlzott meghúzás elkerülése érdekében használjon csökkentett sebességet vagy nyomatékkorlátozó betétet.

Mit tegyek, ha a csavarozó nem indul el?

Először ellenőrizze, hogy az akkumulátor fel van-e töltve és megfelelően be van-e helyezve. Ha a LED jelzőfény villog, nézze meg a kézikönyvet. Ha a probléma továbbra is fennáll, ellenőrizze az akkumulátor érintkezőit és tisztítsa meg őket. Ha a szerszám továbbra sem indul, vegye fel a kapcsolatot a Metabo vevőszolgálattal.

Hogyan tisztítsam a Metabo SSW 18 LTX 800 BL csavarozót?

Tisztítás előtt húzza ki az akkumulátort. A külső részeket száraz ruhával törölje le. Soha ne használjon vegyszereket vagy folyadékot. A szellőzőnyílások puha kefével tisztíthatók.

Mi az akkumulátor átlagos élettartama?

Egy Metabo Li-Ion akkumulátor élettartama körülbelül 500 teljes töltési ciklus. Az intenzív használat, a szélsőséges hőmérsékletek vagy a túlzott kisütés csökkentheti ezt az időtartamot. Az élettartam maximalizálása érdekében tárolja az akkumulátort szobahőmérsékleten, és kerülje a teljes lemerülést.

Használhatok más márkák tartozékait?

Igen, feltéve, hogy kompatibilisek a 1/2" négyzetes patronnal és elbírják a nagy nyomatékokat (akár 800 Nm). Használjon minőségi csavarozóbetéteket és hüvelyeket a törés kockázatának elkerülése érdekében.

Hogyan tudom, hogy az akkumulátor teljesen feltöltődött?

A Metabo töltőn a vezérlőjelző folyamatos zöld színnel világít, amikor az akkumulátor tele van. Magán az akkumulátoron nyomja meg a jelzőgombot a töltöttségi szint megtekintéséhez a LED-ek segítségével.

Mit tegyek, ha a csavarozó túlmelegszik?

Azonnal állítsa le a szerszámot, és vegye ki az akkumulátort. Hagyja hűlni a készüléket legalább 15 percig az újrahasználat előtt. Kerülje a hosszantartó, teljes teljesítményű használatot, és győződjön meg arról, hogy a szellőzőnyílások nincsenek elzárva.

Hol találom az SSW 18 LTX 800 BL modell pótalkatrészeit?

A pótalkatrészek beszerezhetők a Metabo hivatalos forgalmazóinál vagy közvetlenül a www.metabo.com weboldalon. Használja szerszáma sorozatszámát a kompatibilis alkatrészek azonosításához. A javításokat szakembernek kell végeznie.

HASZNÁLATI ÚTMUTATÓ SSW 18 LTX 800 BL METABO

hu Eredeti használati utasítás 40

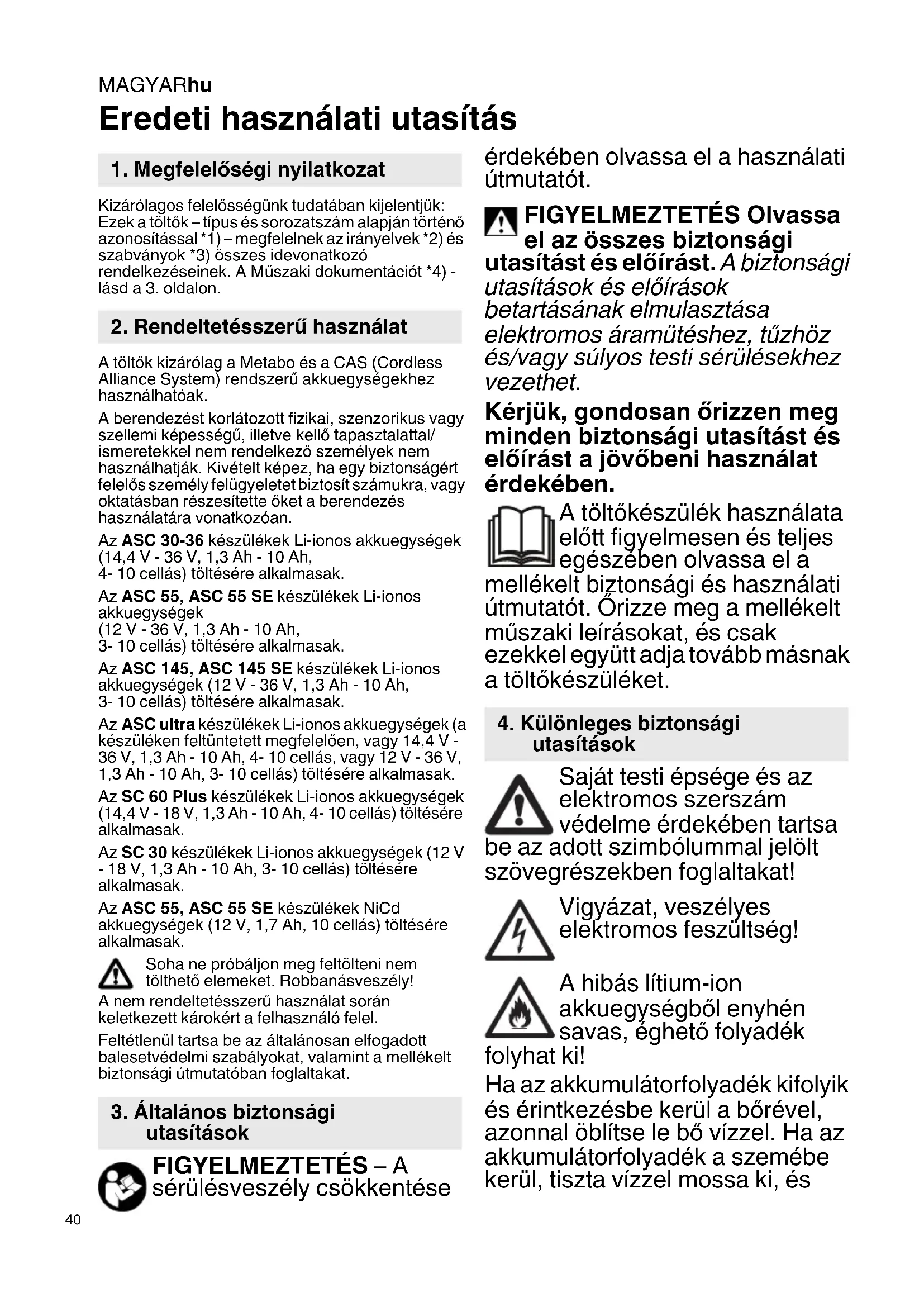

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a töltők – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

A töltők kizárólag a Metabo és a CAS (Cordless Alliance System) rendszerű akkuegységekhez használhatóak.

A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.

Az ASC 30-36 készülékek Li-ionos akkuegységek (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 145, ASC 145 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC ultra készülékek Li-ionos akkuegységek (a készüléken feltüntetett megfelelően, vagy 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás, vagy 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az SC 60 Plus készülékek Li-ionos akkuegységek (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az SC 30 készülékek Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellás) töltésére alkalmasak.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése

érdekében olvassa el a használati útmutatót.

FIGYELMEZTETÉS Olvassa el az összes biztonsági

utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

A töltőkészülék használata elött figyelmesen és teljes egészében olvassa el a

mellékelt biztonsági és használati útmutatót. Órizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak a töltőkészüléket.

4. Különleges biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa

be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Vigyázat, veszélyes elektromos feszültség!

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és

haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni.

Csak beltéri használatra alkalmas.

Óvja a töltőkészüléket a nedvességtől!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Tartsa távol a gyerekeket a töltőkészüléktől ill. a munkaterülettől!

Tárolja a töltőkészüléket gyerekek számára nem hozzáférhető helyen!

Tüz vagy füst keletkezésekor azonnal húzza ki a töltőkészülék hálózati csatlakozódugóját!

Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés illetve rövidzárlat veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses területeken ne töltsön fel akkuegységet AIR COOLED töltókkel.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 akkuegység (nem része a szállítási terjedelemnek)

2 csúszó érintkező

3 üzemeléskijelző

4 fig y el me z t et ö kijelző

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatják az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.

A töltőkészülék üzembe helyezése előtt győződjön meg róla, hogy a szellőzőnyílások szabadok. A más tárgyakhoz betartandó legkisebb távolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a hálózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 másodpercre egymás után felvillannak, a beépített ventilátor kb. 5 másodpercig jár.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, ütközésig tolja fel a (2) csúszó érintkezőre.

Az üzemeléskijelző (3) villog.

Megjegyzés: Li-ionos akkuegységnél úgy jelezheti ki a töltésszintet, hogy először kiveszi az akkuegységet a töltőkészülékből, majd megnyomja az akkuegységen lévő gombot.

7.2 Fenntartó-töltés

Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

Az üzemeléskijelző (3) folyamatosan világít.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem töltődik. A hömérséklet túl magas vagy túl alacsony. Ha az akkuegység hömérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdődik.

8.2 A figyelmeztető kijelző (4) villog

MAGYARhu

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltőkészülékből.
• Az akkuegységet nem tolták fel megfelelően a csúszó érintkezőre (2). Lásd a 7.1. fejezetet.

9. Javítás

Töltőkészüléket csak villamos szakember javíthat!

Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A javításra szoruló Metabo töltőkészülékekkel kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

11. Műszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek feszültségtartománya
C = az akkuegység kapacitása
Ic = töltőáram
t = töltési'idő

1) Az akkuegység maradék kapacitásától, valamint hömérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

Megengedett környezeti hőmérséklet töltés során: 0 °C - 40 °C

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

□ Il védőosztályba tartozó készülék

\~ Váltóáram
