Typ produktu	Bezdrátový rázový utahovák
Značka	Metabo
Model	SSW 18 LTX 800 BL
Jmenovité napětí	18 V
Typ baterie	Li-Ion (Cordless Alliance System)
Doporučená kapacita baterie	2,0 - 10,0 Ah
Max. utahovací moment	800 Nm
Volnoběžné otáčky	0 - 2200 ot/min
Frekvence úderů	0 - 3200 úderů/min
Upnutí	1/2" (12,7 mm) čtyřhran
Hmotnost (bez baterie)	2,1 kg
Délka	198 mm
Výška	250 mm
Šířka	80 mm
Hladina hluku (LpA)	96 dB(A)
Vibrace (ah)	12 m/s²
Třída ochrany	II (dvojitá izolace)
Napájení	Baterie 18 V Li-Ion
Hlavní funkce	Plynulá regulace otáček, brzda motoru, LED osvětlení, indikátor stavu baterie
Údržba a čištění	Čistěte suchým hadříkem; nepoužívejte chemické prostředky
Bezpečnost	Používejte ochranu sluchu a zraku; nepoužívejte ve vlhkém prostředí
Náhradní díly a opravitelnost	Dostupné přes servis Metabo; opravy provádějte u odborníka

Často kladené otázky - SSW 18 LTX 800 BL METABO

Jak vyměnit upínání u rázového utahováku Metabo SSW 18 LTX 800 BL?

Čtyřhranné upínání 1/2" je zajištěno pojistnou kuličkou. Pro výměnu vyjměte baterii, poté pomocí imbusového klíče vyšroubujte pojistný šroub uvnitř upínání. Poté upínání vytáhněte ven. Pro instalaci nového upínání postupujte obráceně a dbejte na řádné dotažení šroubu.

Jakou baterii mohu použít s modelem SSW 18 LTX 800 BL?

Používejte pouze Li-Ion baterie systému Cordless Alliance System (CAS) od Metabo s napětím 18 V a kapacitou mezi 2,0 Ah a 10,0 Ah. Baterie jiných značek nemusí být kompatibilní a mohou nástroj poškodit.

Jak nastavit utahovací moment na utahováku?

Tento rázový utahovák nemá klasické nastavení momentu. Moment je řízen rázovým mechanismem a vyvinutým tlakem. Abyste předešli přetažení, používejte nižší otáčky nebo nástavec s omezovačem momentu.

Co dělat, když utahovák nenastartuje?

Nejprve zkontrolujte, zda je baterie nabitá a správně zasunutá. Pokud kontrolka LED bliká, nahlédněte do manuálu. Pokud problém přetrvává, zkontrolujte kontakty baterie a očistěte je. Pokud nástroj stále nenastartuje, kontaktujte servis Metabo.

Jak čistit rázový utahovák Metabo SSW 18 LTX 800 BL?

Před čištěním odpojte baterii. K otření vnějších částí použijte suchý hadřík. Nikdy nepoužívejte chemické prostředky ani tekutiny. Větrací štěrbiny lze vyčistit měkkým kartáčkem.

Jaká je průměrná životnost baterie?

Životnost Li-Ion baterie Metabo je přibližně 500 nabíjecích cyklů. Intenzivní používání, extrémní teploty nebo hluboké vybití mohou tuto dobu zkrátit. Pro maximální životnost skladujte baterii při pokojové teplotě a vyhněte se úplnému vybití.

Mohu používat příslušenství jiných značek?

Ano, pokud je kompatibilní s čtyřhranným upínáním 1/2" a snese vysoké momenty (až 800 Nm). Používejte kvalitní šroubovací nástavce a nástrčné hlavice, abyste předešli riziku zlomení.

Jak poznám, že je baterie zcela nabitá?

Na nabíječce Metabo svítí kontrolka zeleně, když je baterie plná. Na samotné baterii stiskněte tlačítko indikátoru pro zobrazení stavu nabití pomocí LED.

Co dělat při přehřátí utahováku?

Okamžitě zastavte nástroj a vyjměte baterii. Nechte zařízení vychladnout alespoň 15 minut před dalším použitím. Vyhněte se dlouhodobému používání na plný výkon a ujistěte se, že větrací otvory nejsou ucpané.

Kde najdu náhradní díly pro model SSW 18 LTX 800 BL?

Náhradní díly jsou k dispozici u autorizovaných prodejců Metabo nebo přímo na webu www.metabo.com. Pro identifikaci kompatibilních dílů použijte sériové číslo vašeho nástroje. Opravy by měl provádět odborník.

NÁVOD K OBSLUZE SSW 18 LTX 800 BL METABO

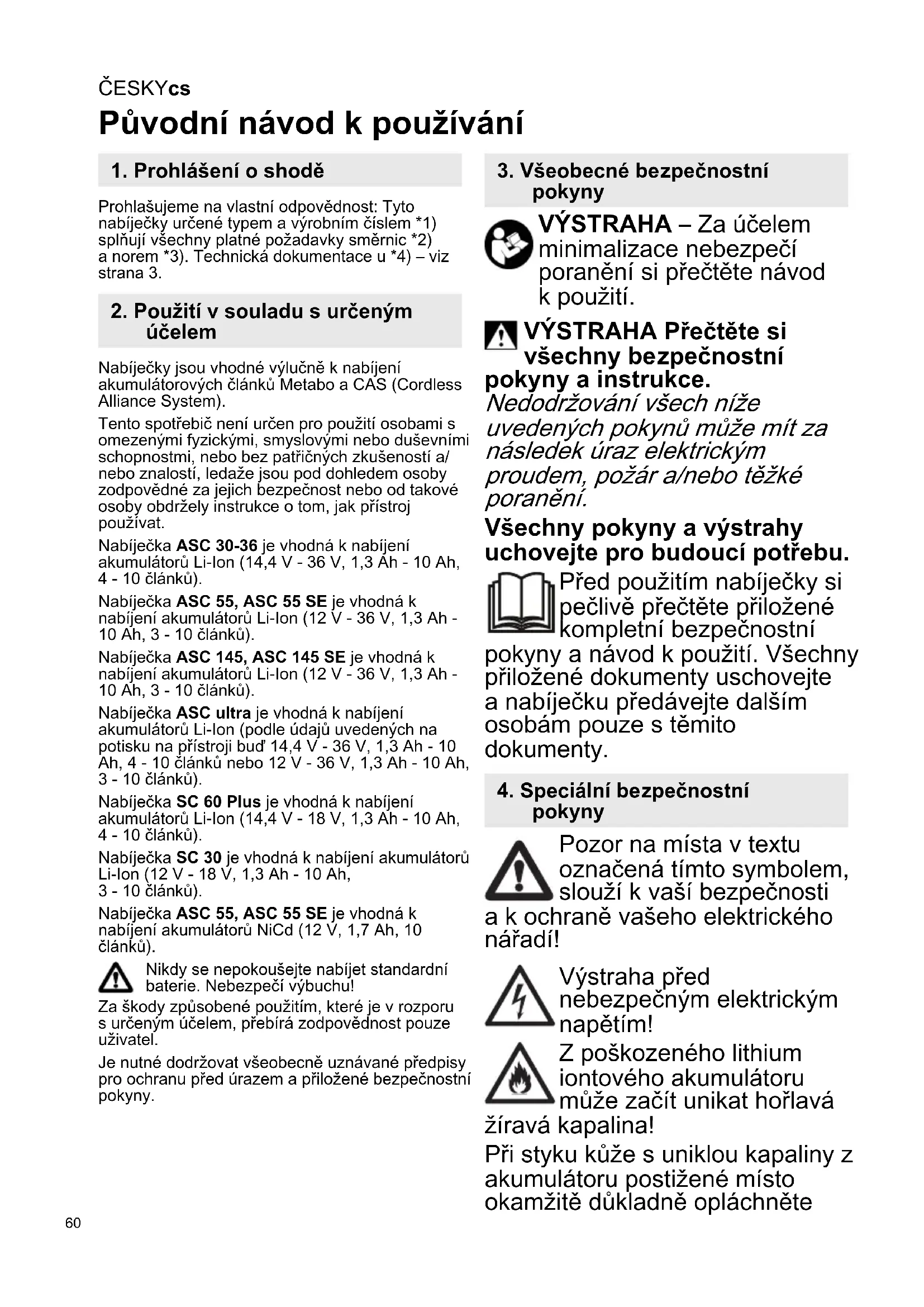

cs Původní návod k používání 60

Původní návod k používání

1. Prohlášení o shodě

Prohlašujeme na vlastní odpovědnost: Tyto nabíječky určené typem a výrobním číslem *1) splňují všechny platné požadavky směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.

2. Použití v souladu s určeným účelem

Nabíječky jsou vhodné výlučně k nabíjení akumulátorových článků Metabo a CAS (Cordless Alliance System).

Tento spotřebič není určen pro použití osobami s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a/ nebo znalostí, ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak přístroj použivat.

Nabíječka ASC 30-36 je vhodná k nabíjení akumulátorů Li-lon (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 článků).

Nabíječka ASC 55, ASC 55 SE je vhodná k nabíjení akumulátorů Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 145, ASC 145 SE je vhodná k nabíjení akumulátorů Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC ultra je vhodná k nabíjení akumulátorů Li-lon (podle údajů uvedených na potisku na přístroji bud' 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 článků nebo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka SC 60 Plus je vhodná k nabíjení akumulátorů Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 článků).

Nabíječka SC 30 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 55, ASC 55 SE je vhodná k nabíjení akumulátorů NiCd (12 V, 1,7 Ah, 10 článků).

Nikdy se nepokoušejte nabíjet standardní baterie. Nebezpečí výbuchu!

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.

VÝSTRAHA Přečtěte si všechny bezpečnostní kyny a instrukce.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.

Před použitím nabíječky si pečlivě přečtěte přiložené kompletní bezpečnostní v a návod k použití. Všechny né dokumenty uschovejte ečku předávejte dalším m pouze s těmito enty.

4. Speciální bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadí!

Výstraha před nebezpečným elektrickým napětím!

Z poškozeného lithium iontového akumulátoru může začít unikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené místo okamžitě důkladně opláchněte

vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte čistou vodou a neprodleně vyhledejte lékařské ošetření!

Plně nabitý akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chraňte nabíječku před vlhkostí!

Nikdy nedovolte dětem používat přístroj.

Děti by měly být pod dozorem, aby si nehrály s přístrojem.

Udržujte děti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah dětí!

V případě kouře nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte předměty do ventilačních otvorů nabíječky - nebezpečí úrazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumulátory! V prostorech se zvýšeným výskytem kovového prachu nenabíjejte žádné akumulátory pomocí nabíječek AIR COOLED.

5. Přehled

Viz. strana 2. Obrázky jsou příklady pro všechný přístroje.

1 Akumulátor (není součástí balení)
2 zásuvný slot
3 kontrolka napájení
4 výstražná kontrolka

6. Uvedení do provozu

Před uvedením do provozu zkontrolujte, zda sít'ové napětí a sít'ový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě.

Zařízení, jako je toto, která generují stejnosměrný proud, mohou ovlivňovat jednoduché proudové chrániče. Použijte proto typ F nebo lepší, s vypínacím proudem max. 30 mA.

Před uvedením nabíječky do provozu se ujistěte, že ventilační otvory jsou volné. Minimální vzdálenost od jiných předmětů min. 5 cm!

6.1 Autotest

Zapojte sít'ovou zástrčku.

Výstražná kontrolka (4) a kontrolka napájení (3) se postupně rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

7.1 Nabíjení akumulátoru

Akumulátor zasuňte úplně, až na doraz do zásuvného nabíjecího slotu (2).

Kontrolka napájení (3) bliká.

Poznámka: Pro zobrazení stavu nabití u akumulátorů Li-ion nejprve akumulátor vyjměte z nabíječky a poté stiskněte příslušné tlačítko na akumulátoru.

7.2 Udržovací nabíjení

Je-li nabíjení ukončeno, nabíječka se automaticky přepne do režimu udržovacího nabíjení.

Akumulátor může zůstat v nabíječce a bude tak vždy připraven k použití.

Kontrolka napájení (3) trvale svítí.

8. Porucha

8.1 Výstražná kontrolka (4) trvale svítí

Akumulátor se nenabíjí. Příliš vysoká / příliš nízká teplota. Pokud je teplota akumulátoru v rozmezí 0 °C až 50 °C, automaticky se spustí proces nabíjení.

8.2 Výstražná kontrolka (4) bliká

- Akumulátor je vadný. Akumulátor ihned vyjměte z nabíječky.

ČESKYcs

- Akumulátor není správně nasazen do nabíjecího slotu (2). Viz kapitolu 7.1.

9. Opravy

Opravu nabíječky smí provádět pouze kvalifikovaný elektrikář!

Je-li síťový přívod tohoto přístroje poškozen, musí být vyměněn výrobcem nebo jeho zákaznickým servisem či podobně kvalifikovanou osobou, aby nedošlo k ohrožení.

S nabíječkou Metabo vyžadující opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana životního prostředí

Řid'te se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství.

Jen pro země EU: Elektrické nářadí nevyha-zujte do domácího odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektric-

kých a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.

11. Technické údaje

Viz. strana 3.

U	=	napěťové rozsahy akumulátorů
C	=	kapacita akumulátoru
I_C	=	nabíjecí proud
t	=	doba nabíjení

1) V závislosti na zbývající kapacitě a teplotě akumulátoru se skutečná doba nabíjení může od těchto údajů lišit.

Doporučená okolní teplota při nabíjení je 0 °C až 40 °C.

Změny na základě technického pokroku vyhrazeny.

Přístroj třídy ochrany II

\~ Střídavý proud
